Le All-In-One :

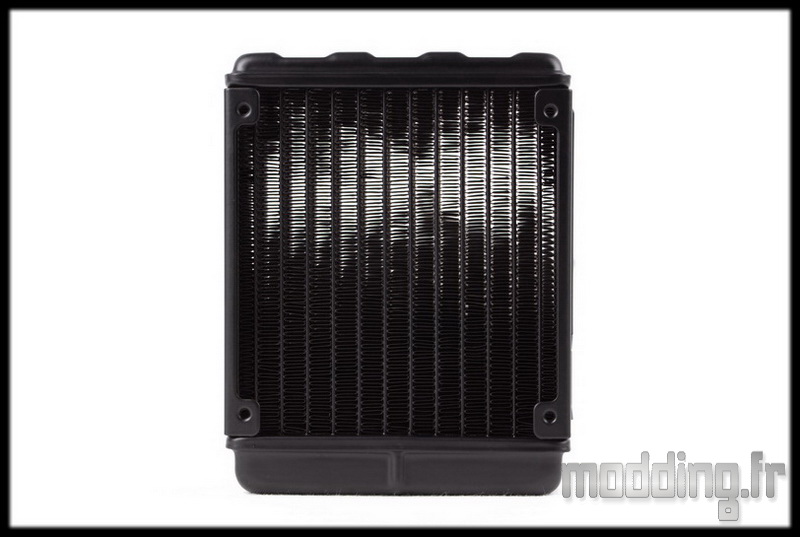

Le radiateur est en aluminium peint en noir.
Il mesure 123 mm de large sur 154 mm de long.
Mais c’est surtout ses 49 mm d’épaisseur qui détournent notre attention!!!
Nous avons 9 mm de plus que sur la version H80i.

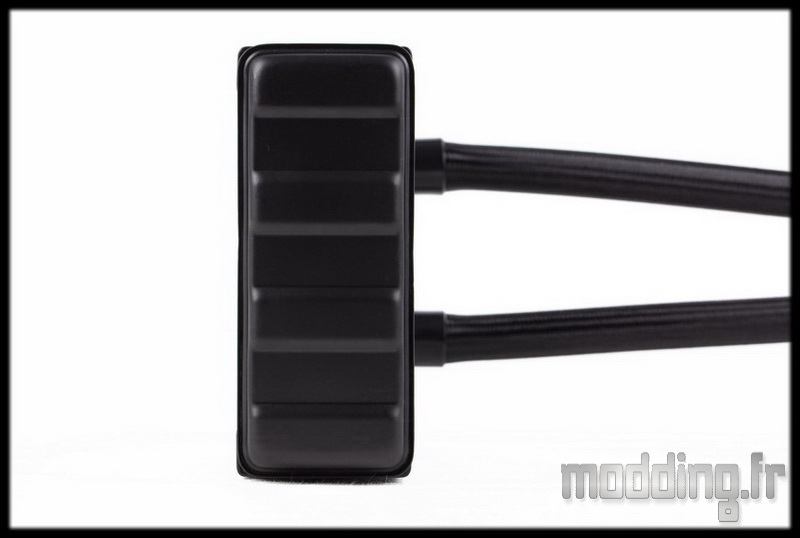

Le dessus du radiateur est doté d’un relief histoire de lui donner un style (prononcé stayle).

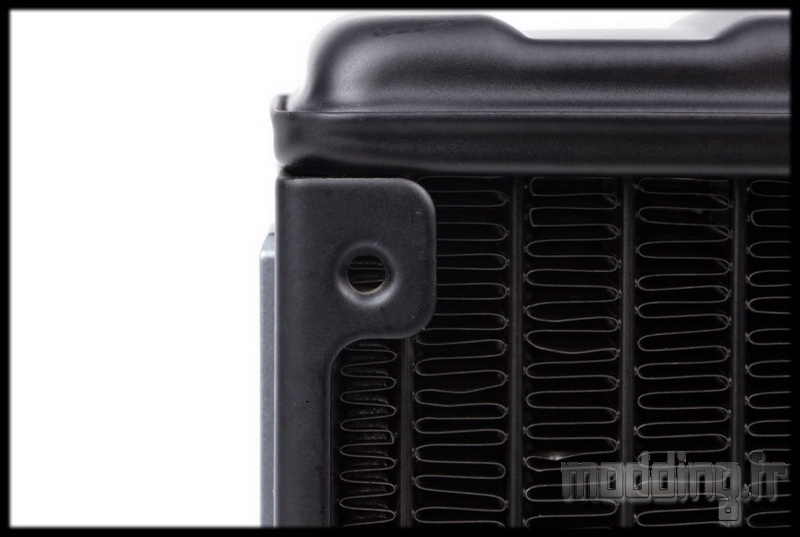

Les trous, pour mettre en place les vis de fixation, sont dotés d’un pas de vis 6.32 et tombent en face des ailettes.
Ainsi, aucun soucis d’abîmer ou de percer les conduites d’eau.

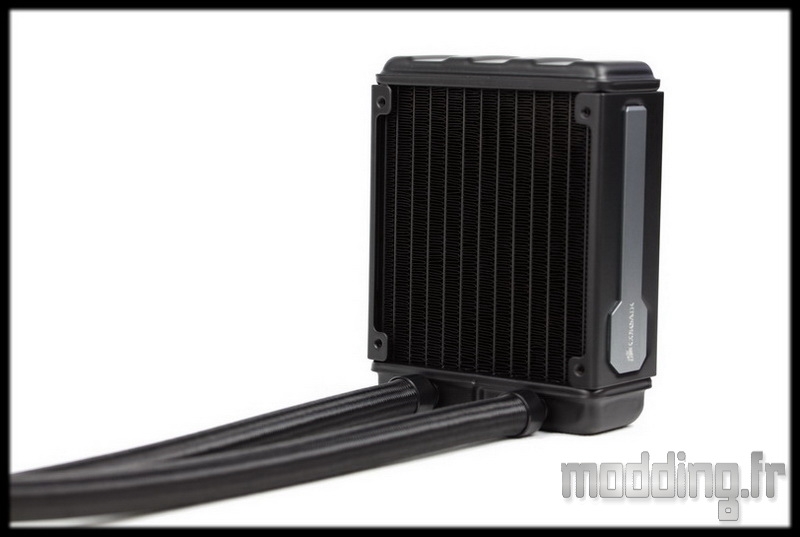

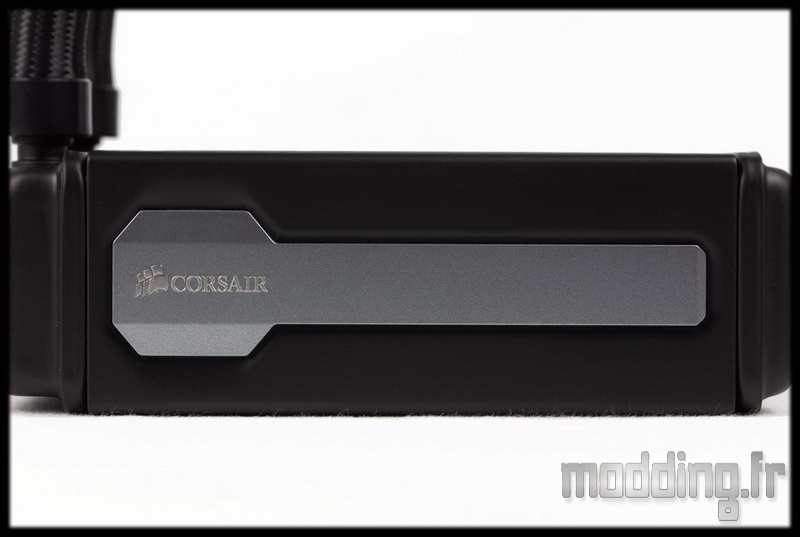

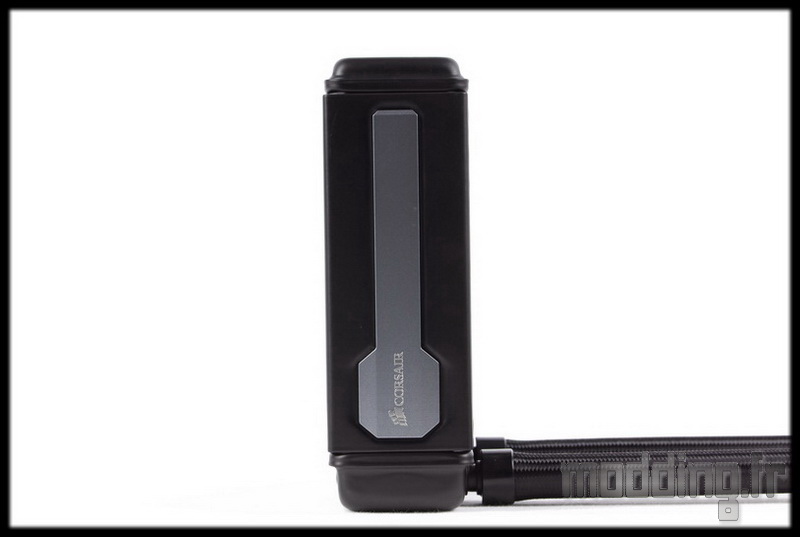

Sur les flancs du radiateur, nous retrouvons une plaque grise avec le logo Corsair inscrit en relief, à l’instar du H110i GT.
Toujours sympa de voir que les constructeurs commencent à personnaliser aussi les radiateurs.

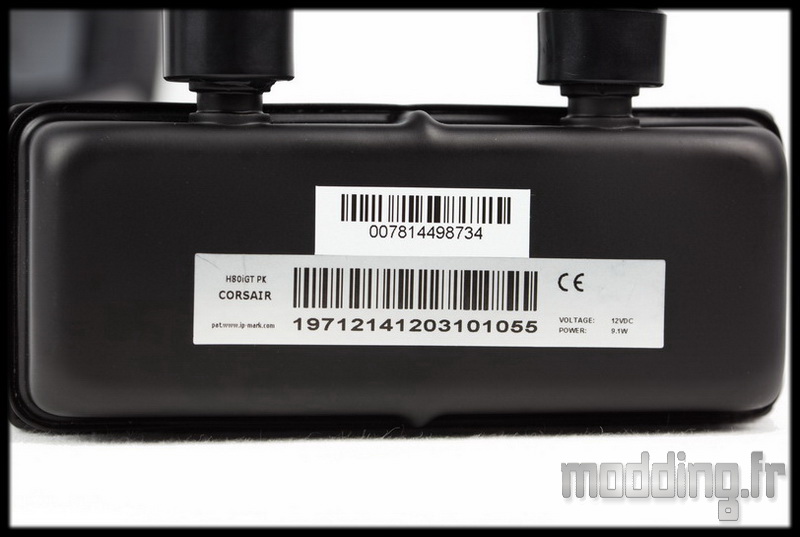

Sur le dessous, nous avons le numéro de série, ainsi que la puissance consommée : 9.1 W.

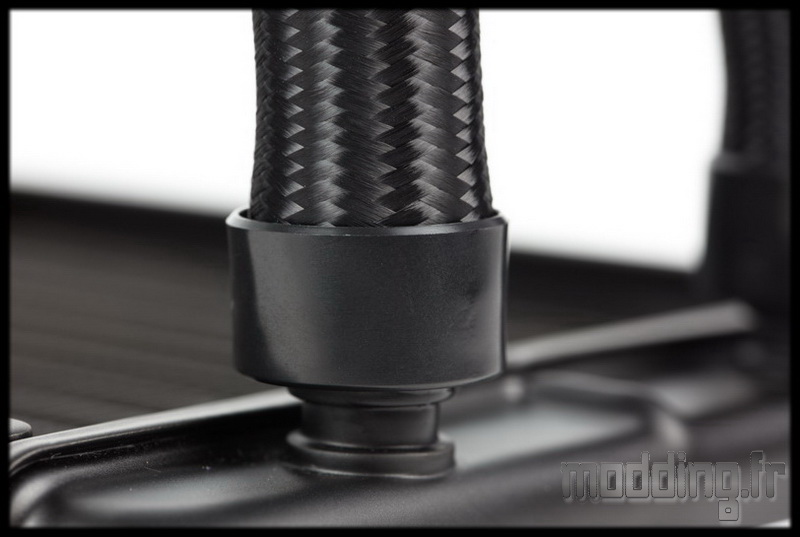

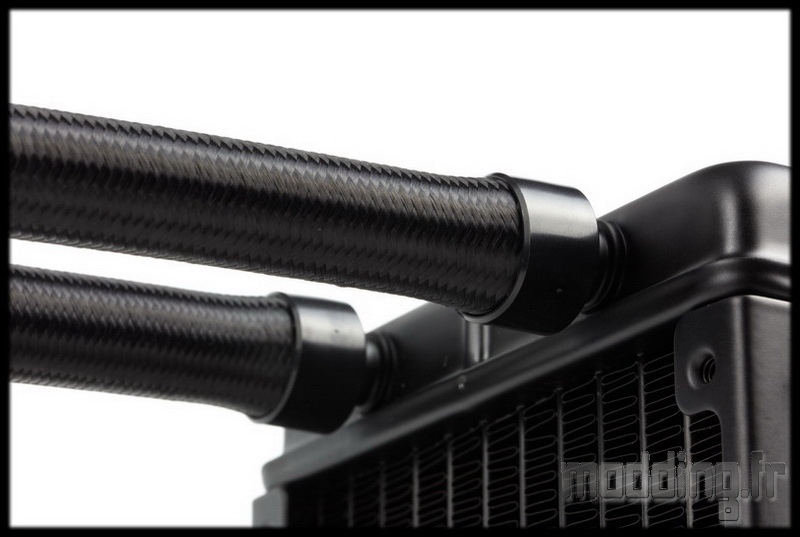

Les sorties des tuyaux se font par deux embouts droits.
On remarque la proportion entre le diamètre interne du tuyau (base de l’embout) et son diamètre externe.
Un diamètre de 16 mm!

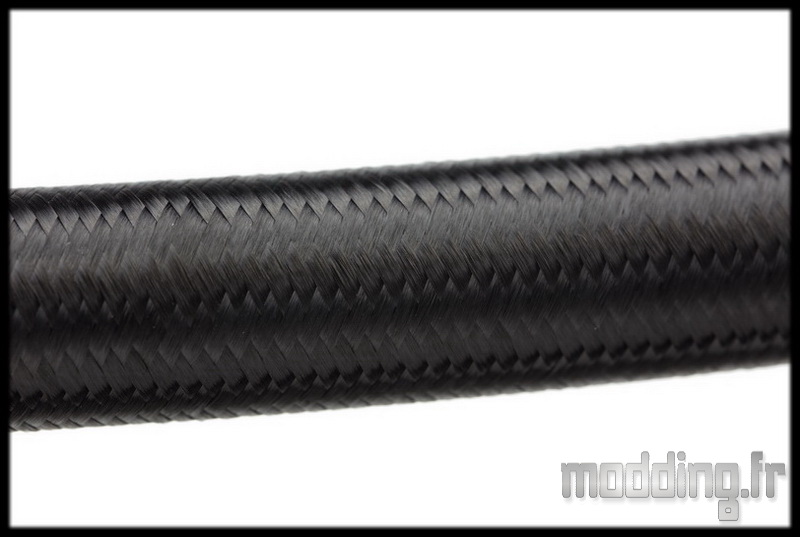

A l’instar du H110i GT, les tuyaux sont habillés d’une gaine tressée de type Paracord.
Du radiateur, ils se prolongent sur 400 mm avant d’atteindre…

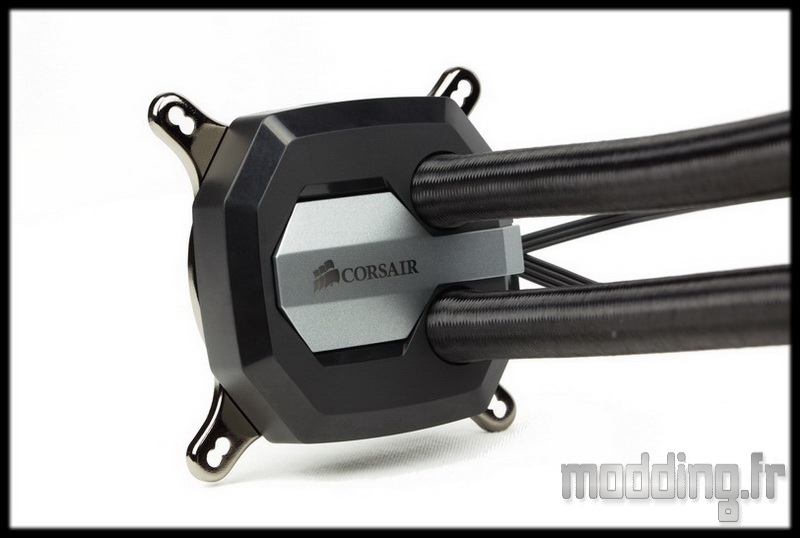

… Le module pompe/waterblock.
A ce niveau, nous avons une variante quant au carénage du module.

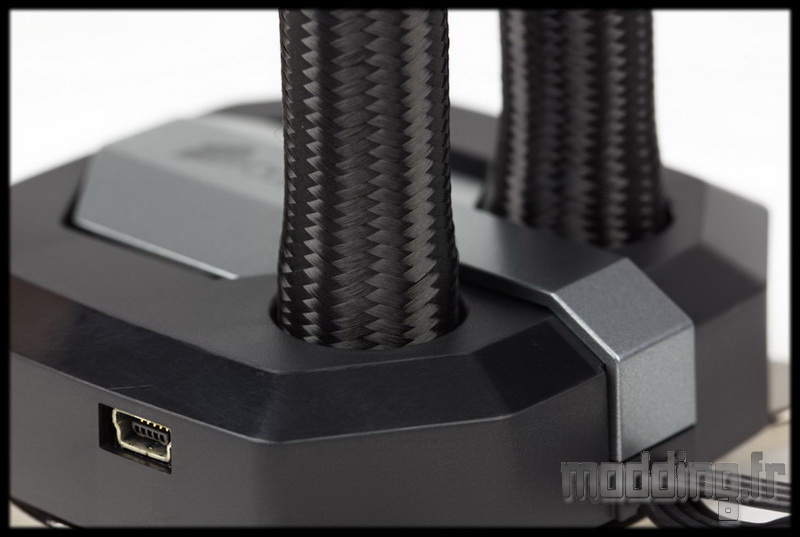

Il reste en plastique, mais c’est surtout qu’il intègre l’arrivée des deux tuyaux! En effet ces derniers plongent littéralement dans le carénage sans passer par des embouts coudés tels que l’on a l’habitude de voir.
On devine tout de même la présence des embouts de par le renflement de la gaine.

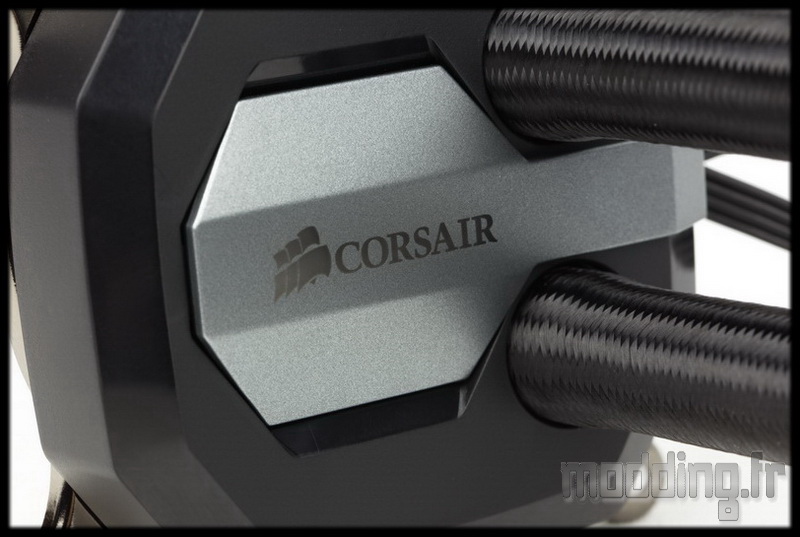

On retrouve la plaque grise, similaire à celle du radiateur, qui habille ainsi le carénage et porte le logo Corsair.
Ce dernier est translucide, ce qui laisse entendre un rétroéclairage.
Le module est octogonale ou plutôt de forme carré avec les coins bien biseautés et mesure 80 mm sur 80 mm.
Nous retrouvons aussi un biseau sur les bords de la surface.
L’ensemble fait environ 34 mm d’épaisseur.

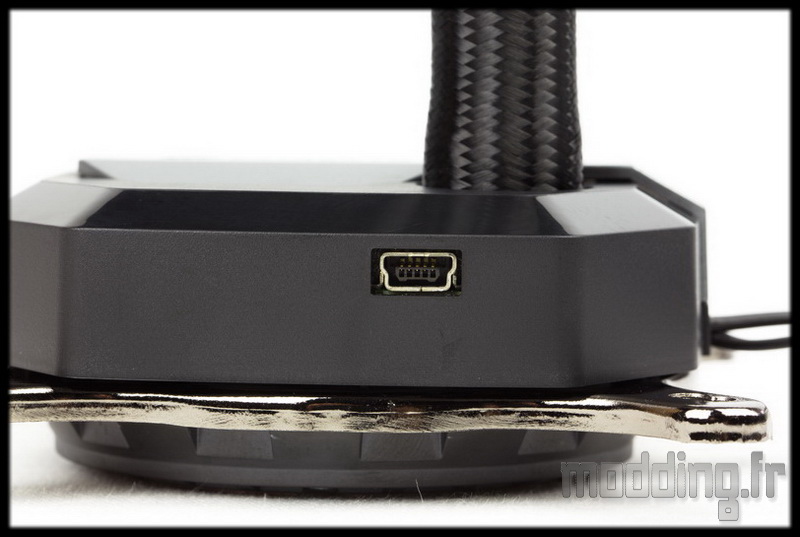

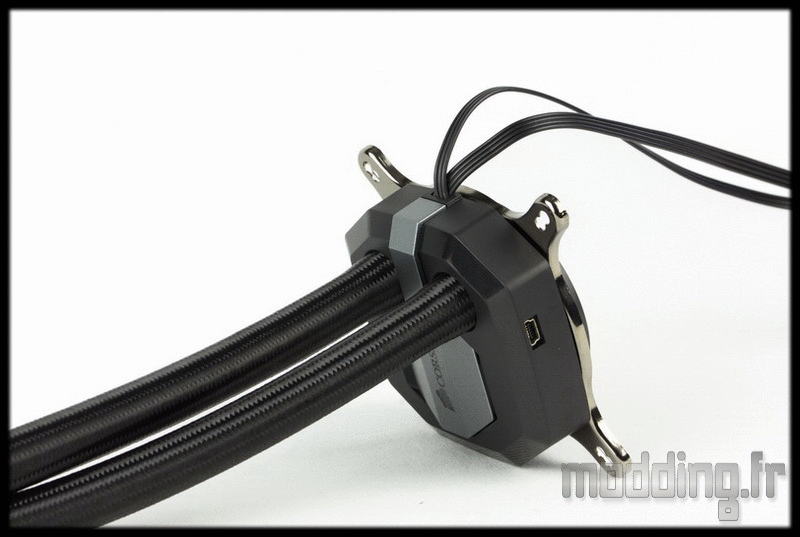

Sur l’un des cotés, nous avons la prise mini USB pour le branchement du câble Corsair Link.

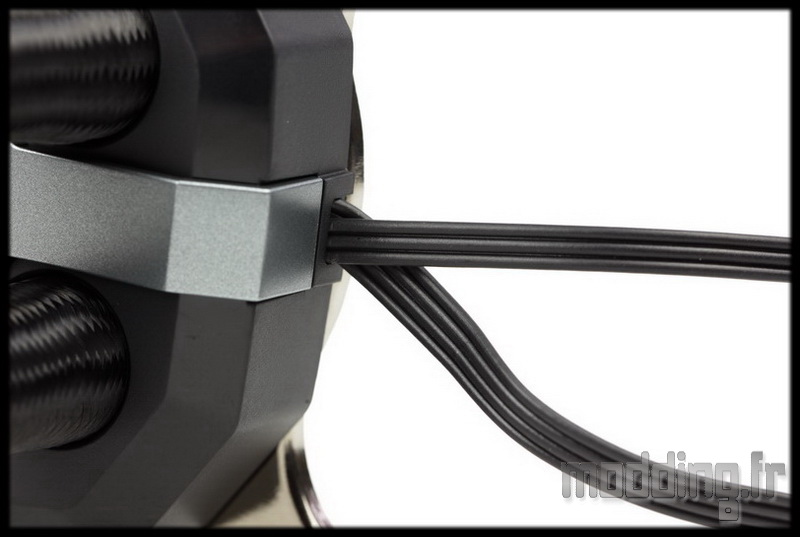

La petite plaque grise se prolonge entre les deux tuyaux et mène jusqu’à la sortie de deux câbles.
Nous avons un câble doté de 3 fils et un autre doté de 4 fils.
Les fils sont noirs et soudés entre eux pour former un câble plat.

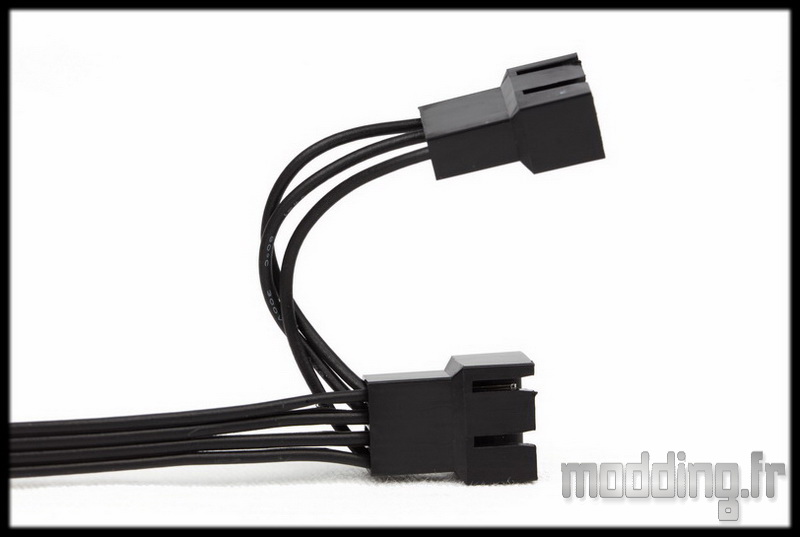

Le câble 4 fils mène à une prise 4-pins mâle.
Une autre prise 4-pins mâle est branchée sur la première avec seulement 3 connecteurs (un seul signal est pris en compte).
Ce câble permet le branchement des deux ventilateurs du H80i GT.
Il mesure 300 mm de long jusqu’à la première prise.

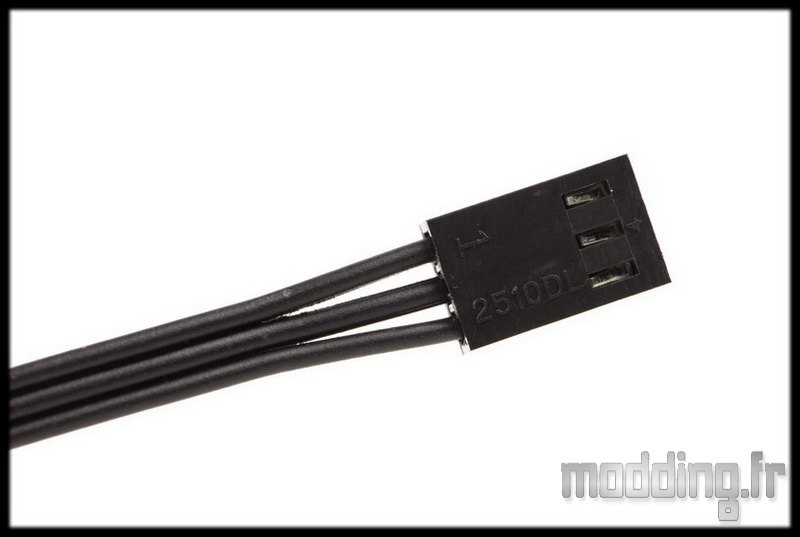

Le câble trois fils mène à une prise 3-pins.
Il permet l’alimentation de la pompe.
Il mesure 300 mm.

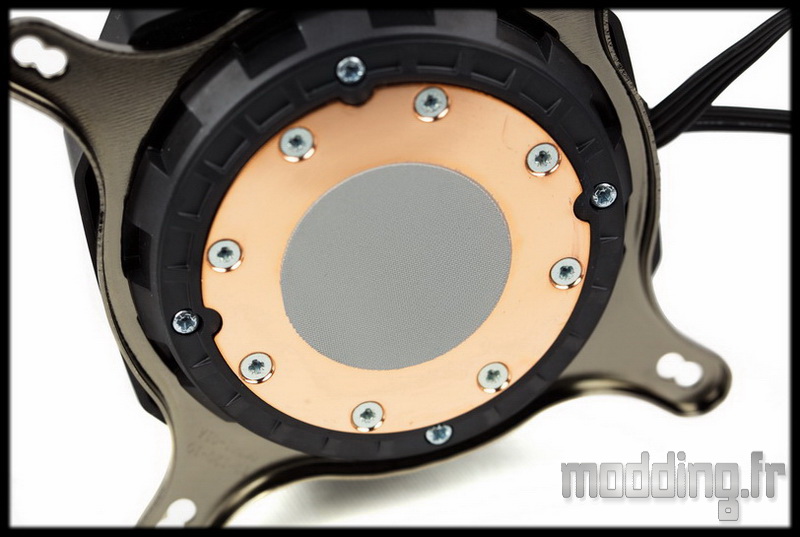

La surface du waterblock dispose d’une couche de pâte thermique.
Afin de protéger la pâte ainsi que la surface du waterblock, nous avons droit à un cache plastique thermoformé.

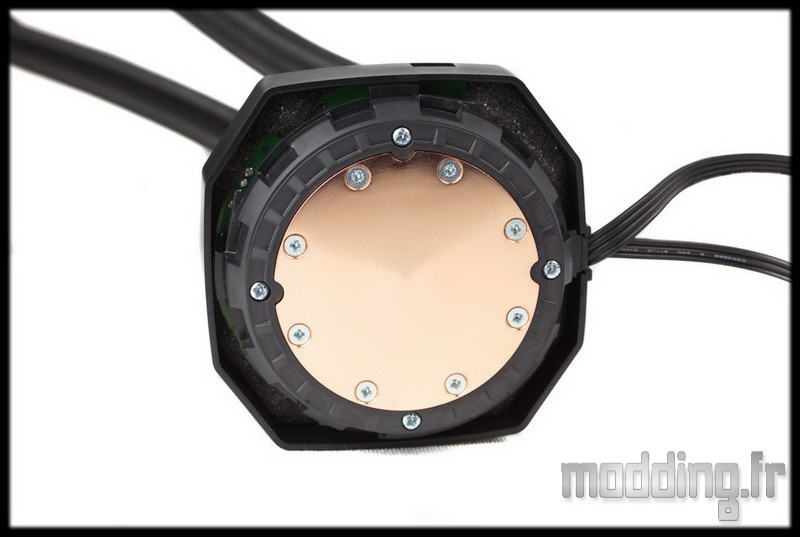

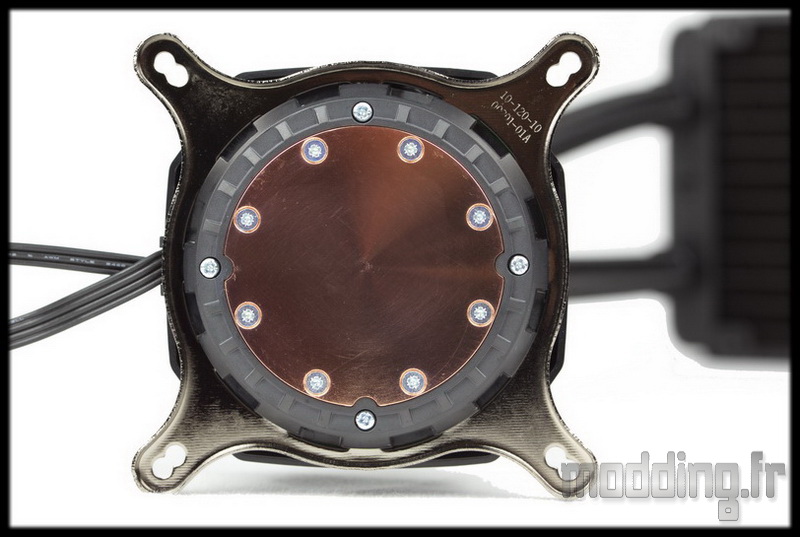

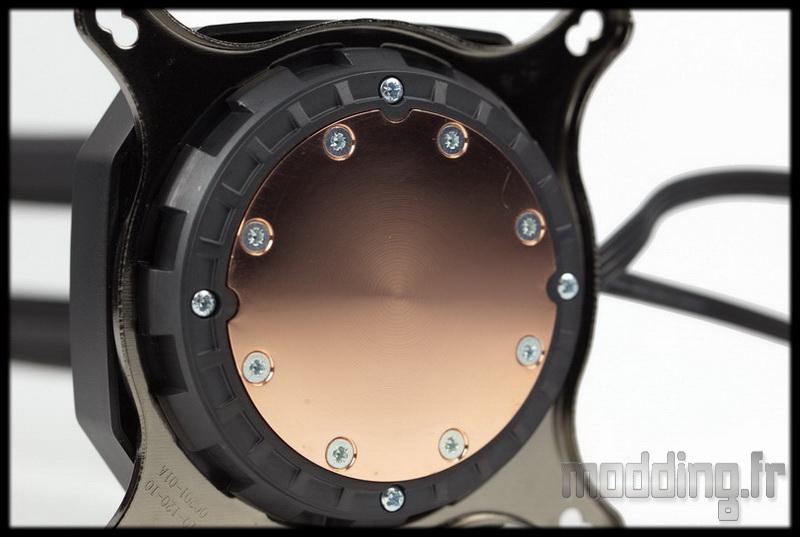

On retire la pâte thermique pour mieux apprécier la surface cuivrée de la base du waterblock.
Contrairement au H110i GT, la plaque est ronde.
Nous percevons quelques stries d’usinage en forme de cercle.

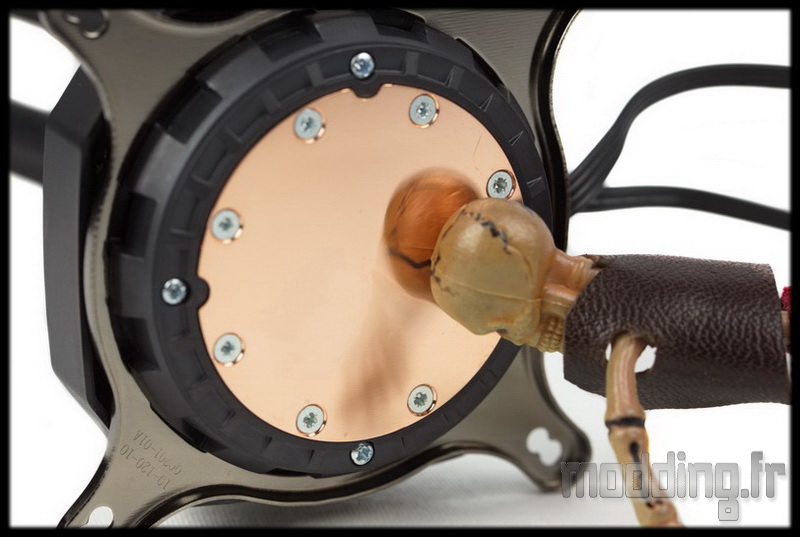

Pour autant, la finition tend vers un aspect miroir. D’ailleurs, Xray ne se fait pas attendre pour venir admirer le reflet de son crane.
Carénage octogonale avec un waterblock rond pourvu d’un système de fixation pour mettre en place la platine supérieure.
Nous avons d’ailleurs la platine dédiée au Socket Intel déjà en place.
Un petit mouvement dans le sens anti-horaire permet de retirer la platine du module.
Ainsi nous allons pouvoir mettre en place la platine de fixation adéquate en fonction du Socket.

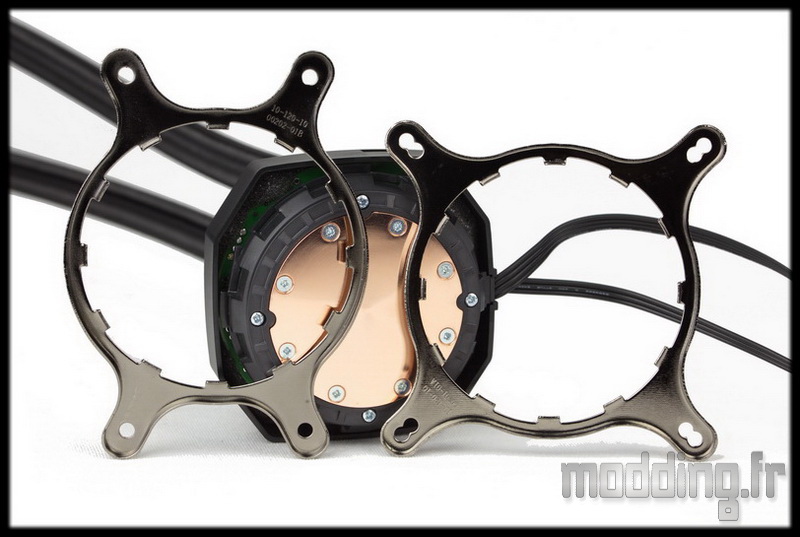

AMD à gauche, Intel à droite.

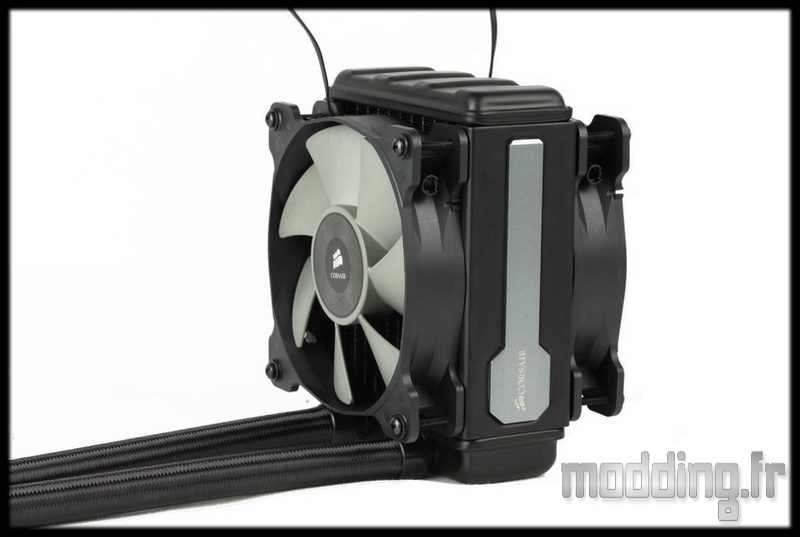

49 mm d’épaisseur pour le radiateur, nous passons à 99 mm en montant les deux ventilateurs.
Montage en Push/pull, bien sûr.
On vous laisse le choix du sens du flux d’air par rapport au boitier, en fonction de votre préférence : extraction ou aspiration.
Les tuyaux sont assez gros et donc leur souplesse est assez limitée, mais ils assurent une courbure sans plier.
De plus nous n’avons pas d’embouts coudés avec donc la possibilité de jouer sur l’angulation. Par contre les embouts sont rotatifs, ce qui laisse une certaine liberté quant au placement du radiateur, une fois le waterblock en place sur le CPU.
