EXTÉRIEUR
On est donc en présence d’un boitier au format “grande tour”, aux dimensions généreuses de 246 x 568 x 564 mm capable d’accueillir des cartes-mères allant du minuscule format mini-ITX au géant XL-ATX.
Au déballage les panneaux latéraux sont protégés par un film plastique.

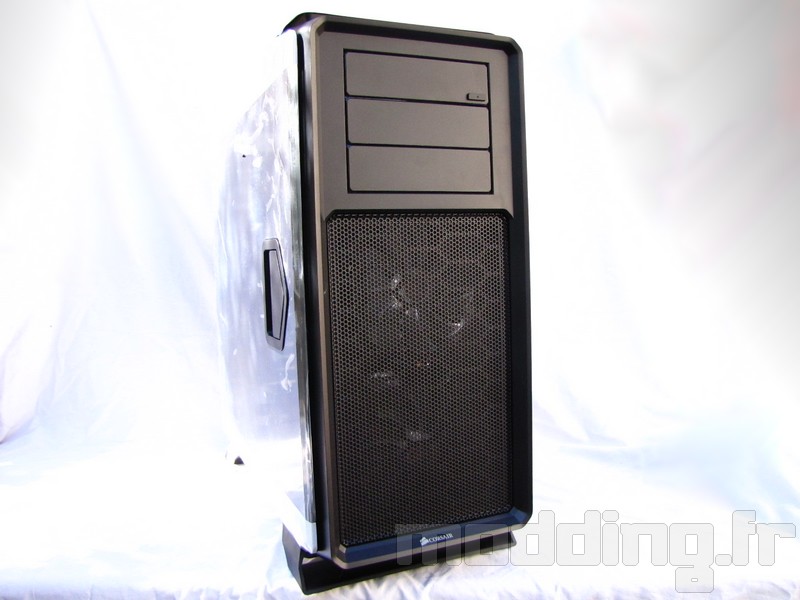

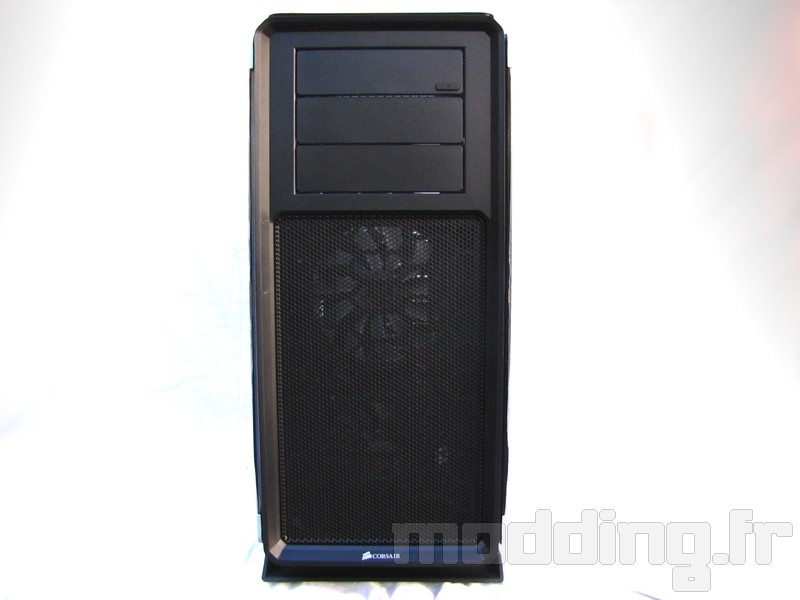

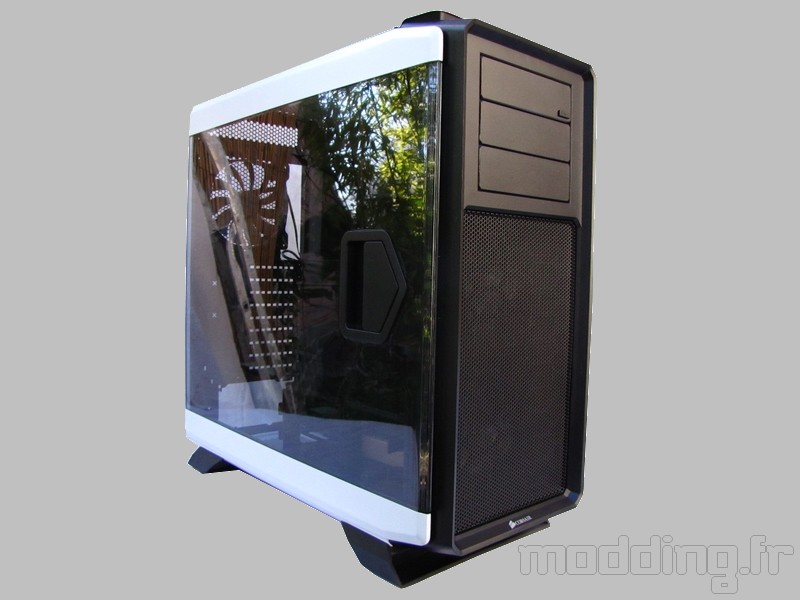

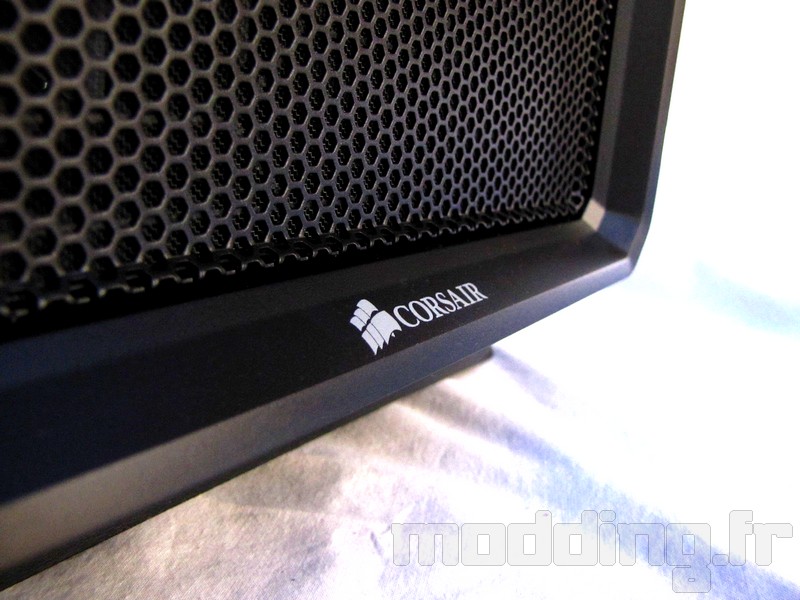

La face avant propose en haut 3 emplacements 5,25″ dont 1 est à bascule pour permettre de dissimuler un lecteur optique. Sous ces emplacements on a une grille mesh en métal derrière laquelle on entrevoit 2 ventilateurs de 140mm. Cette grille est filtrée et s’ôte facilement en pressant sur ses deux coins supérieurs. En bas Corsair a apposé son logo.

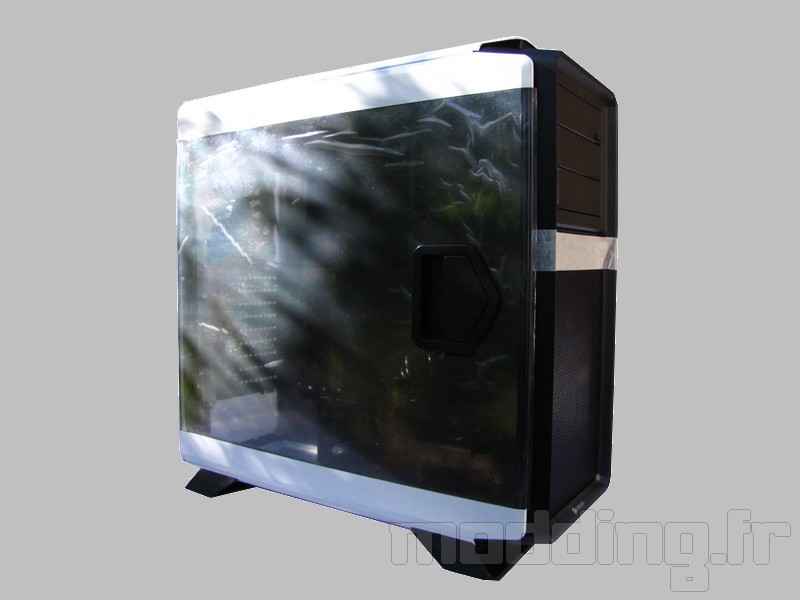

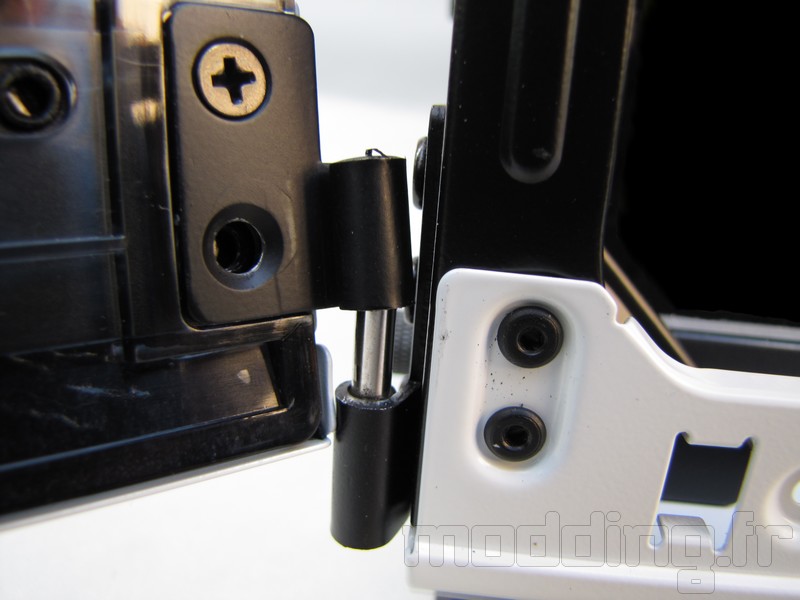

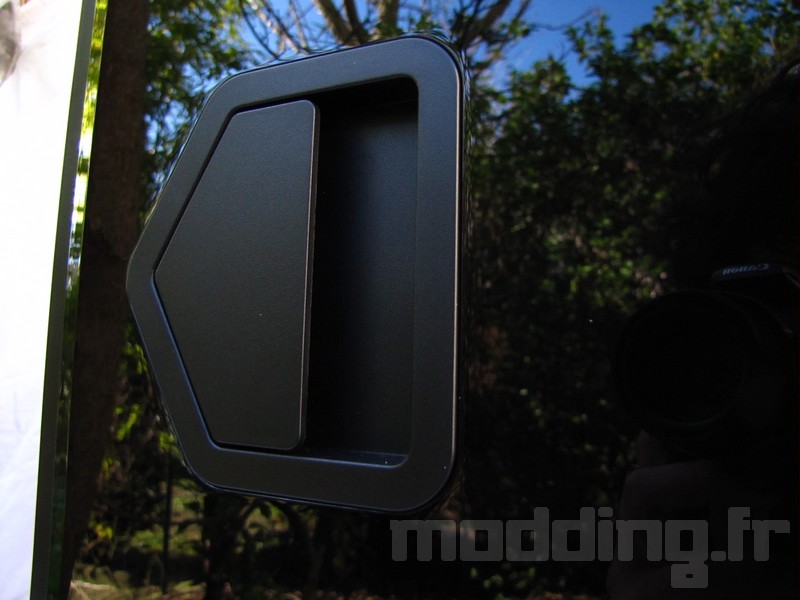

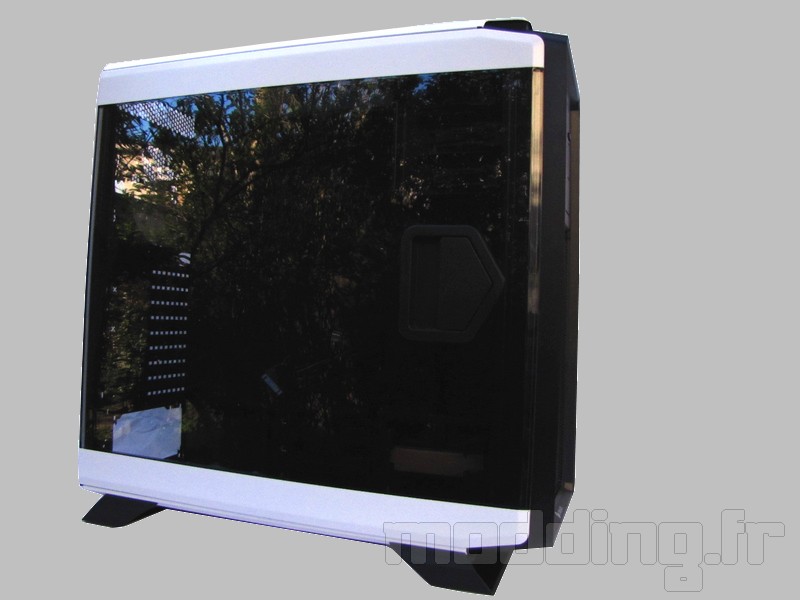

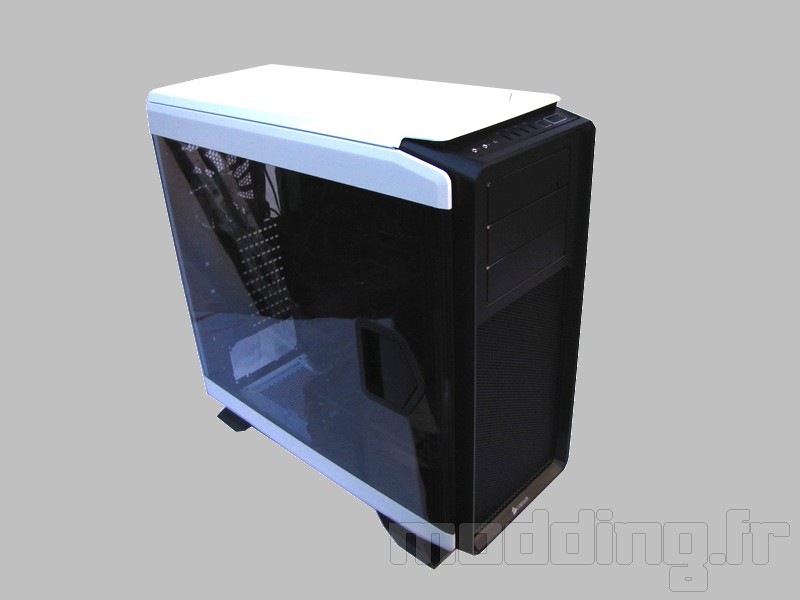

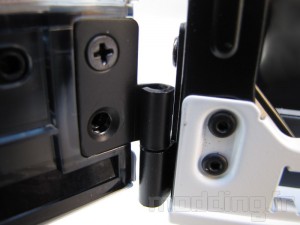

Sur le coté, la porte est en plexi fumé et laisse apparaitre la totalité de l’espace intérieur. Cette porte s’ouvre grâce à une poignée située à l’avant et s’articule sur 2 charnières à l’arrière. La porte peut très facilement être retirée en la dégondant à la manière d’une porte classique. Ce système innovant est extrêmement pratique.

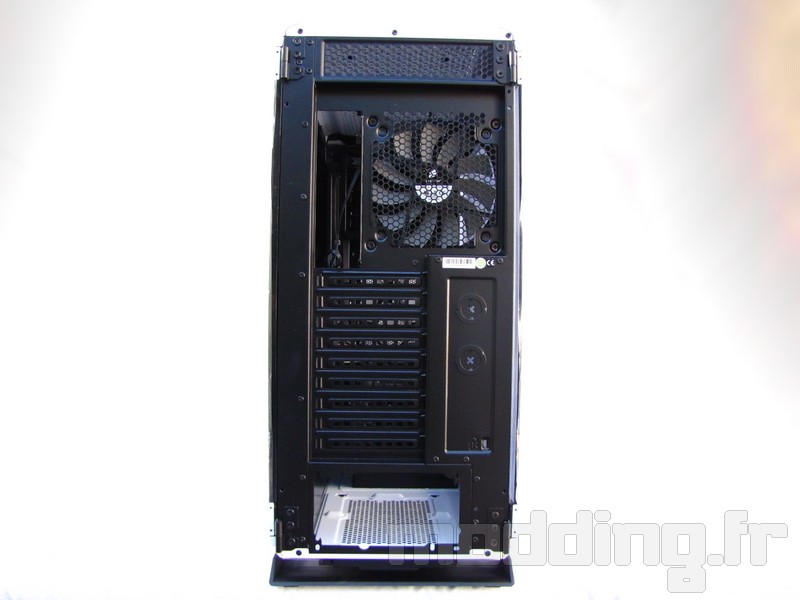

A l’arrière on commence en bas avec la trappe permettant d’insérer et de retirer le filtre sous l’alimentation. Au dessus on a l’emplacement de l’alimentation, au dessus à gauche les 9 équerres PCIe avec à leur coté 2 passe cloisons. Au dessus des passe-cloisons un ventilateur de 140mm avec à ses cotés l’I/O shield de la carte mère. Tout en haut on a une grille d’aération.

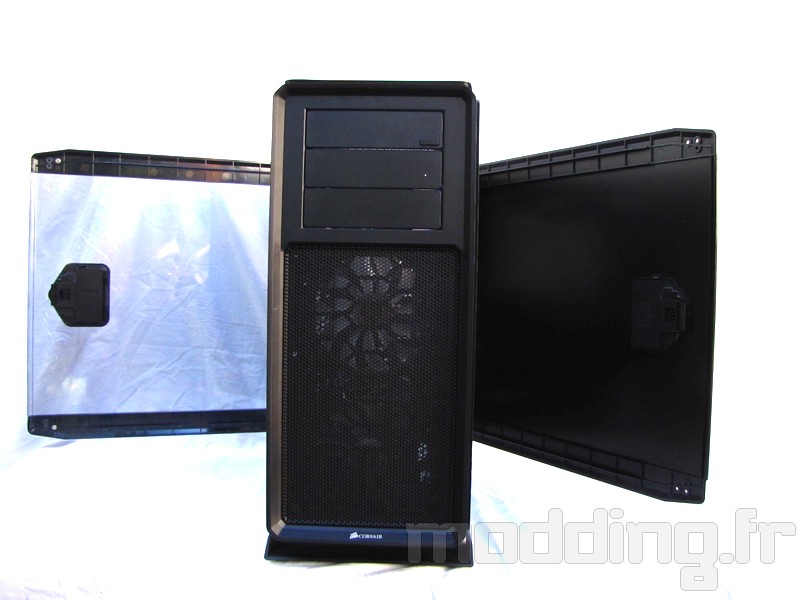

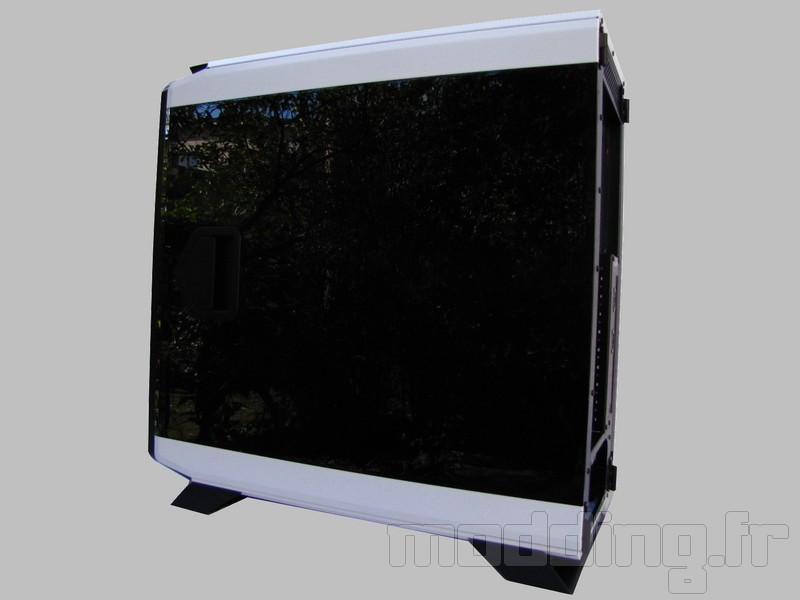

De l’autre coté la porte est également en plexi, elle s’articule également sur deux charnières, elle peut également être retirée, mais cette fois le plexi est opaque.

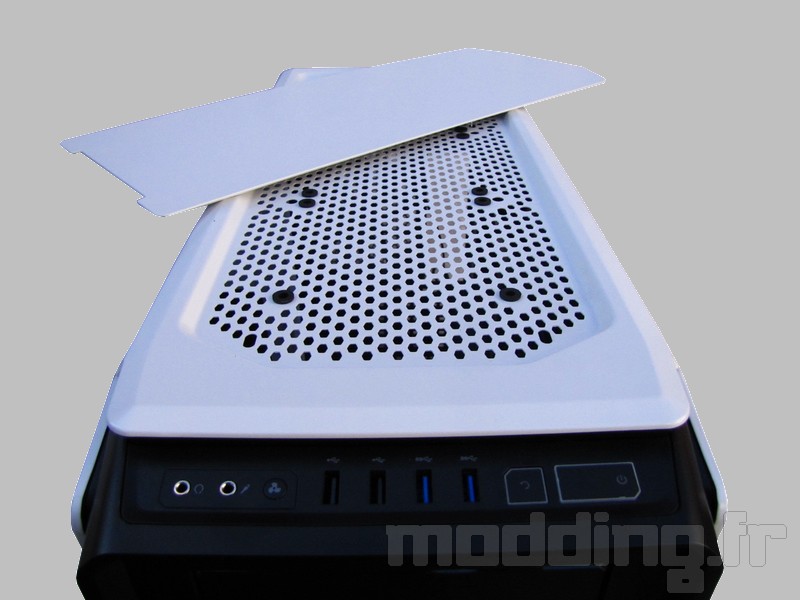

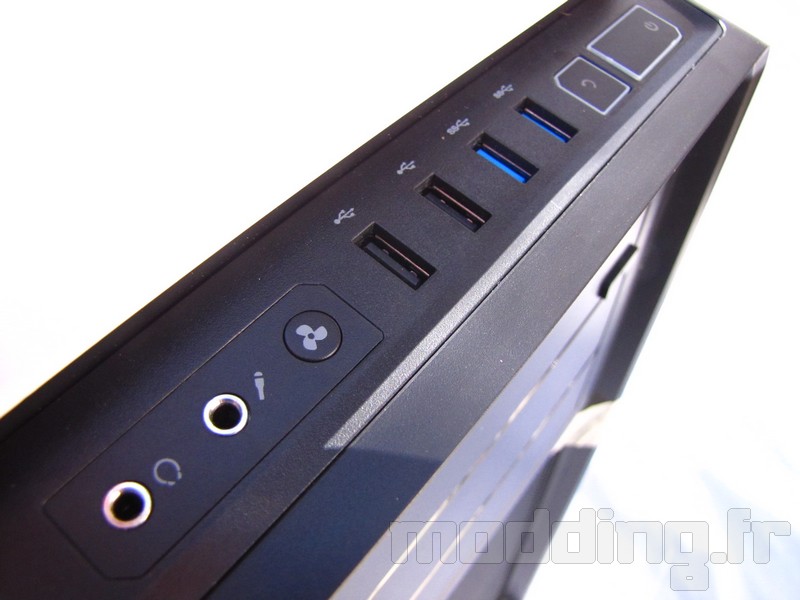

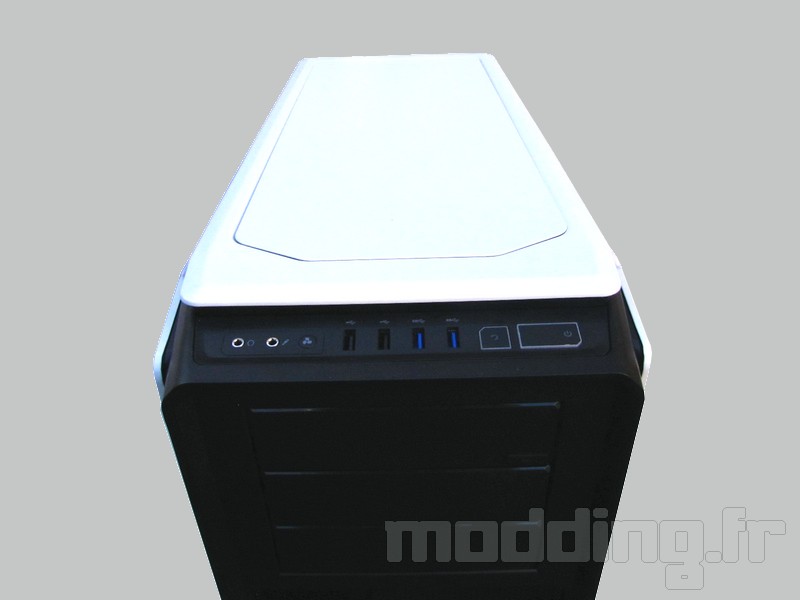

Dessus, dans le prolongement de la façade, donc sur fond noir, on a les mini jack casque/micro, 1 interrupteur permettant de réguler la vitesse des ventilateurs (2 positions), 2 x USB2.0, 2 x USB3.0, bouton reset, bouton power.

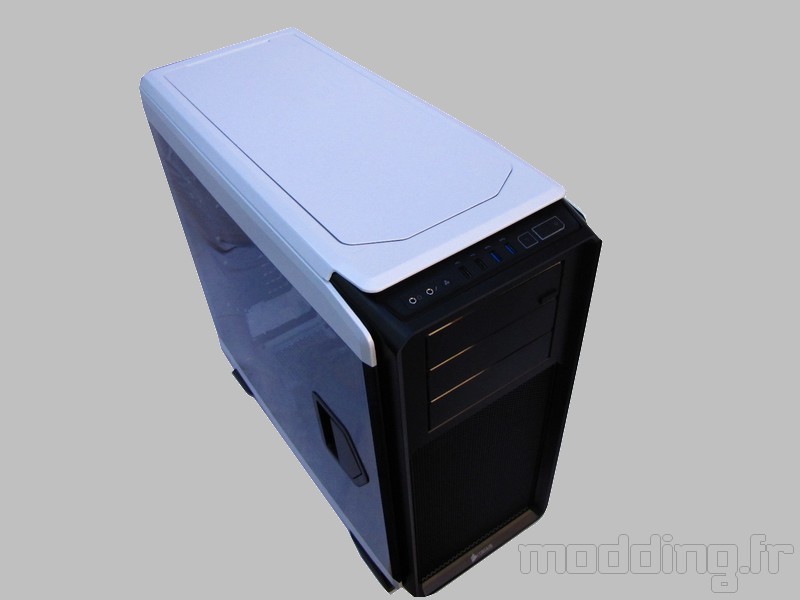

Toujours sur le dessus, un cache blanc est aimanté. Il peut-être facilement retiré dans le cadre de l’utilisation des 3 emplacements 120/140mm disponibles sous la grille. Ces emplacements permettent d’installer des 3 ventilateurs 120mm ou 2 ventilateurs de 140mm ou un radiateur jusqu’à 360mm. 12 rondelles en caoutchouc pour amortir les vibrations sont pré-installées.

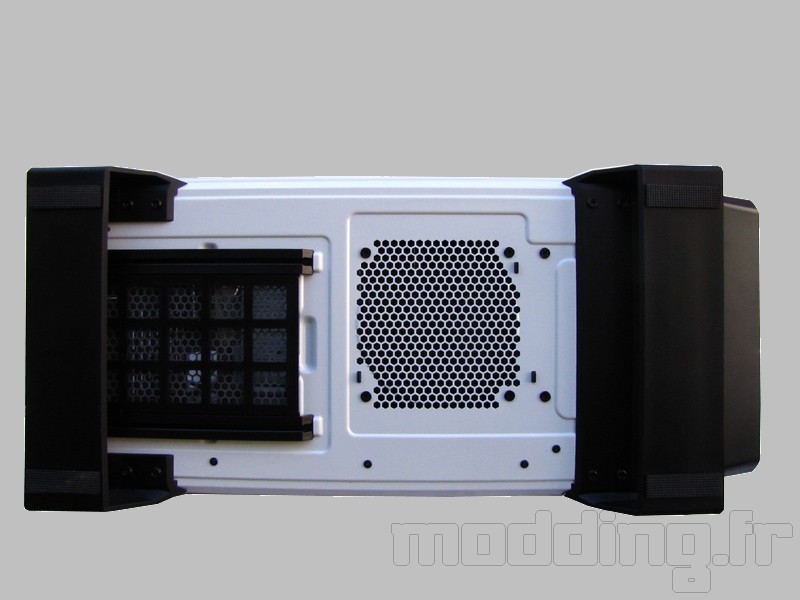

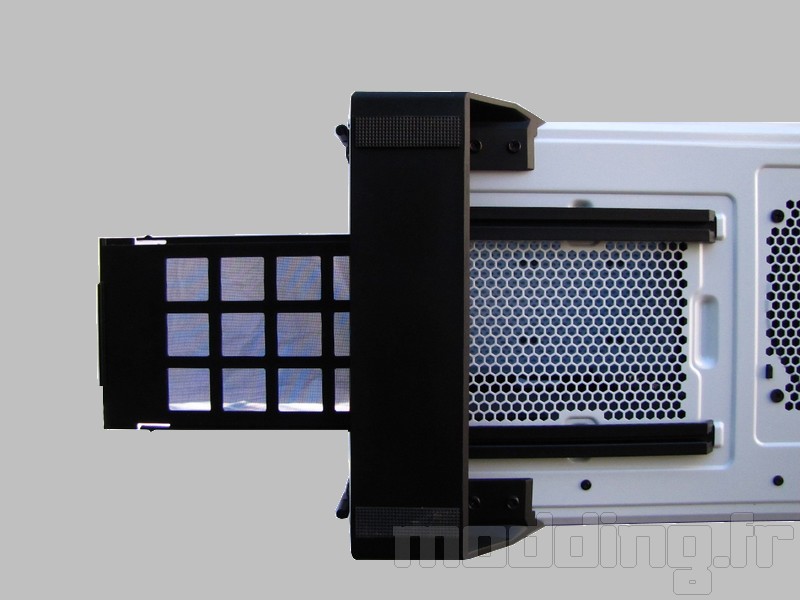

Dessous, un filtre protège l’entrée d’air de l’alimentation, il se retire par l’arrière. A coté on voit un emplacement avec grille de 120mm.

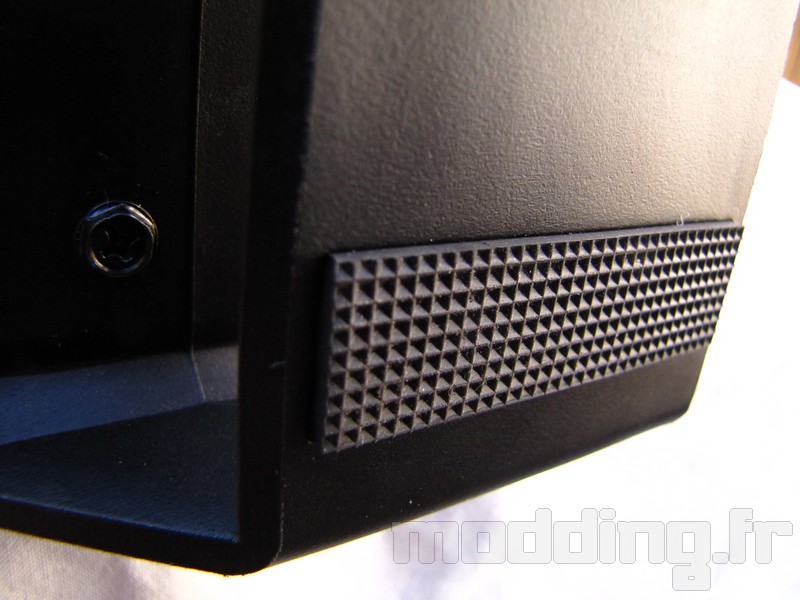

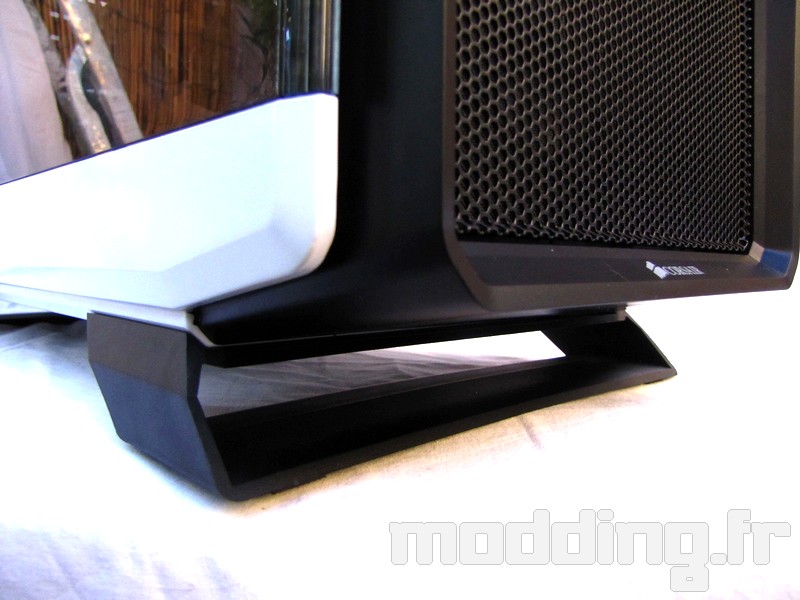

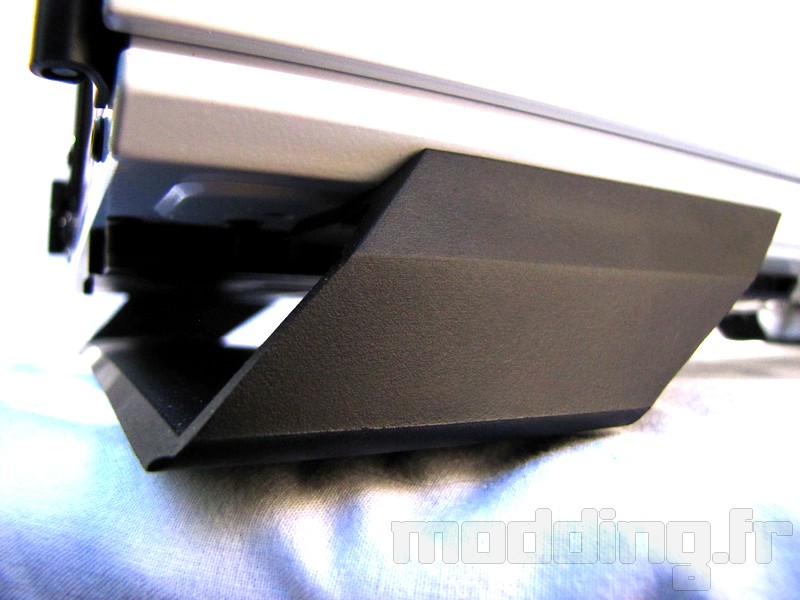

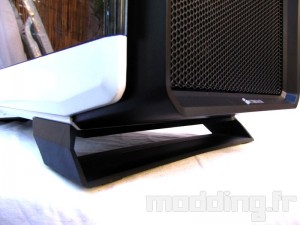

A l’avant comme à l’arrière, les pieds sont en plastique sur lesquels sont fixées des bandes en caoutchouc anti dérapant.
Voilà pour la partie extérieure, passons maintenant à l’intérieur sur la page suivante…
