Montage :

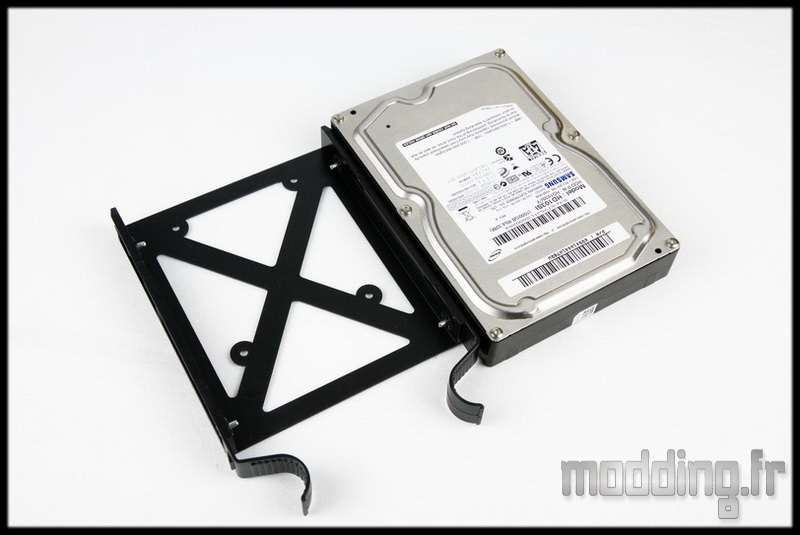

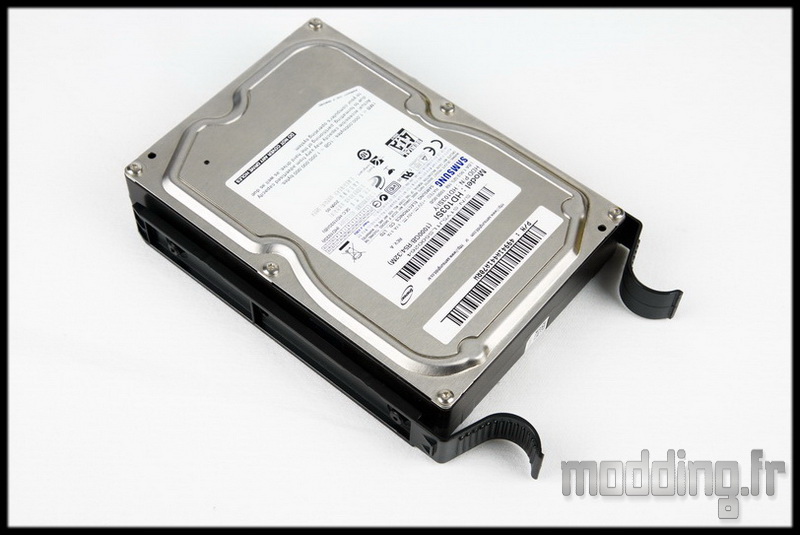

On commence par l’unité de stockage 3.5″. Simple manipulation de torsion sur le tiroir pour mettre en place le disque dur entre les ergots montés sur silentbloc.
Une fois le disque bien en place avec les plots en face des trous de fixation du HDD, on relâche la pression sur les bords du tiroir et puis voilà!

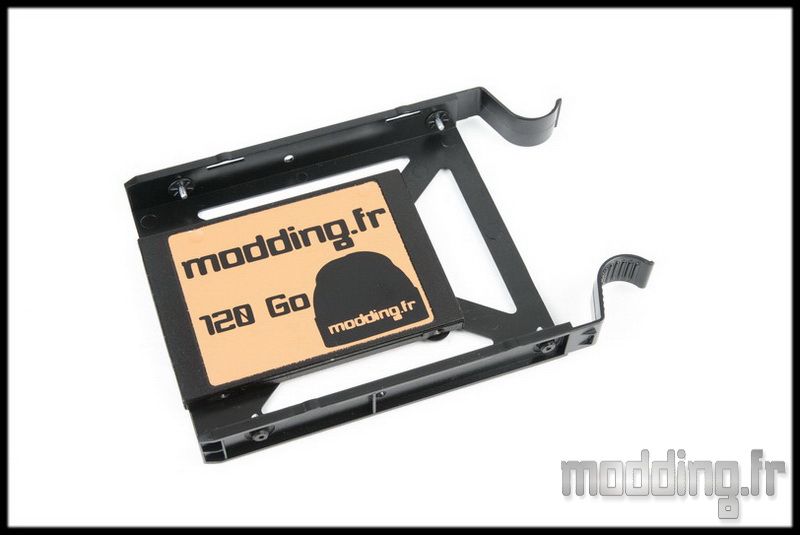

Le tiroir de la cage HDD accepte aussi les unités de stockage 2.5″.

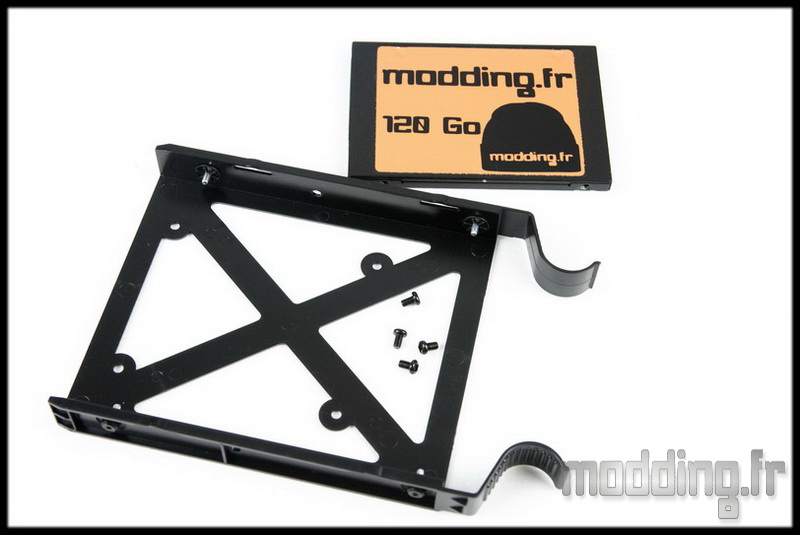

Il faut par contre se munir de 4 vis M3, compris dans le bundle, et d’un tournevis.

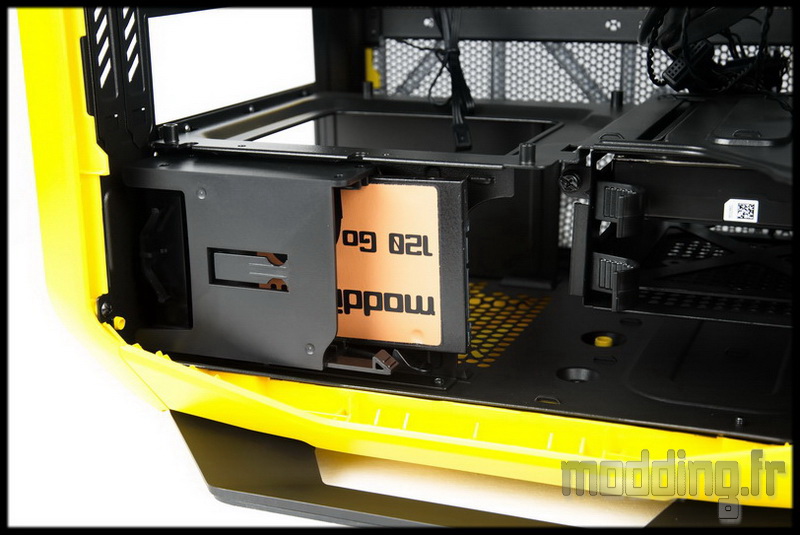

Autre emplacement pour les 2.5″ avec la cage SSD.
On glisse le SSD jusqu’à ce qu’il se clipse. La connectique vers l’avant du boitier….

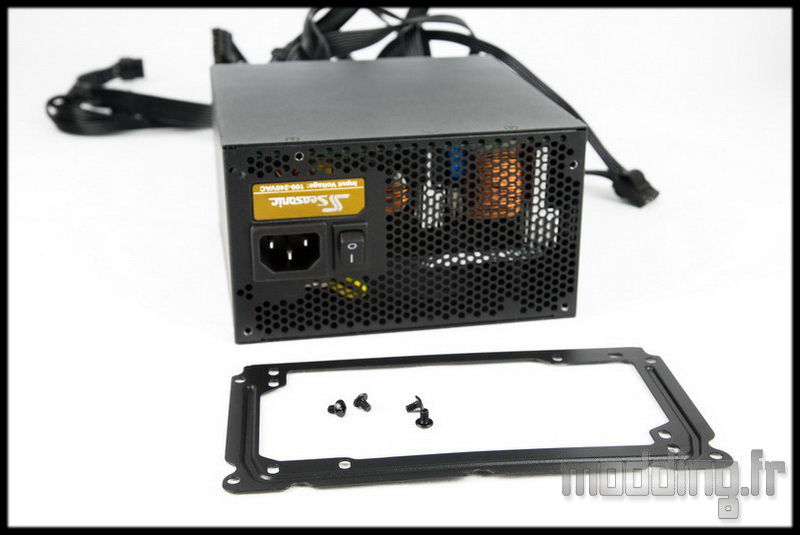

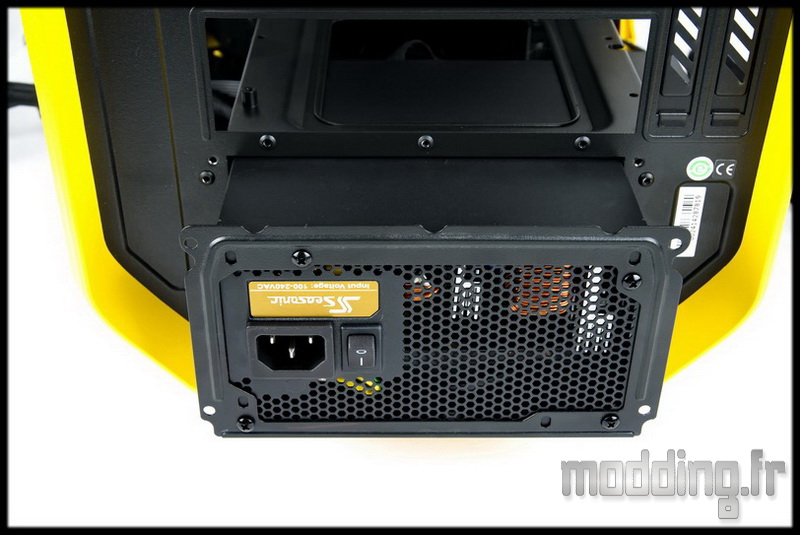

Au niveau de l’alimentation, on retire la plaque dédiée et on la visse au bloc.
Attention, il y a un sens haut/bas sur la plaque. les trois encoches vers le haut correspondant aux trois rivets du châssis.
Il est fortement conseillé de mettre d’abord en place les différents câbles de l’alimentation avant de glisser le bloc dans son logement.
La Seasonic X-850 utilisée pour ce test mesure 160 mm de profondeur, ce qui correspond à la dimension max.

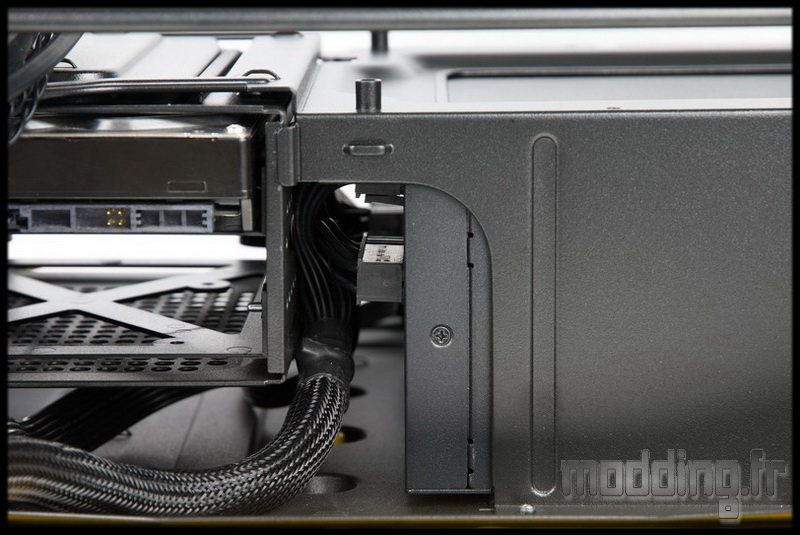

On voit que les câbles collent bien à la cage HDD!!!

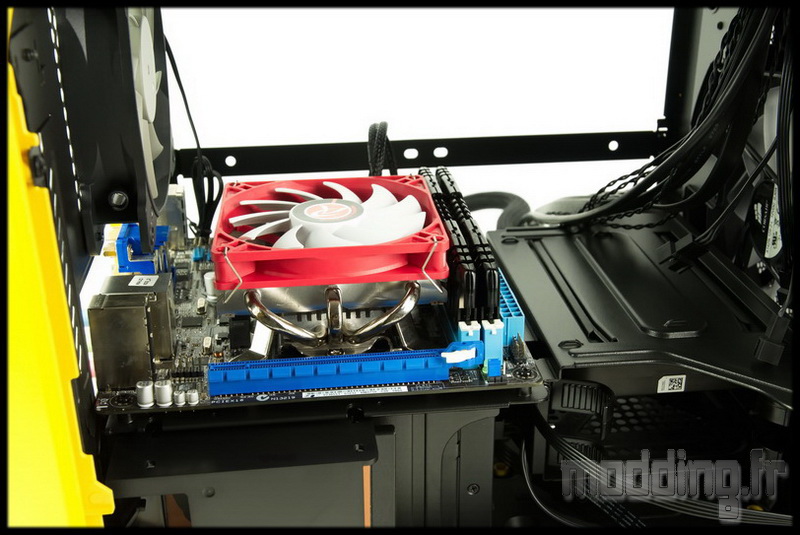

Pas de soucis pour la carte mère mini ITX.

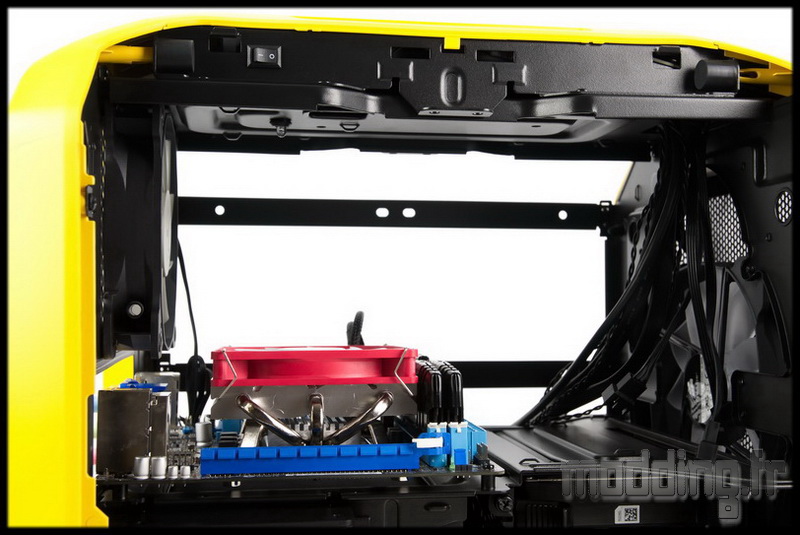

Nous disposons d’une hauteur sous plafond de 150 mm pour un ventirad format tour.
Et nous profitons, avec grand plaisir, des nombreux points d’ancrage pour soigner le rangement des différents câbles : alimentation et panneau avant.
Dommage de n’avoir que 4 colliers Serflex dans le bundle, du coup nous avons dégainé nos colliers aux couleurs du 380T….
Les points d’ancrage sur le haut du boitier permettent de bien faire passer les câbles sans qu’ils ne traînent au milieu.

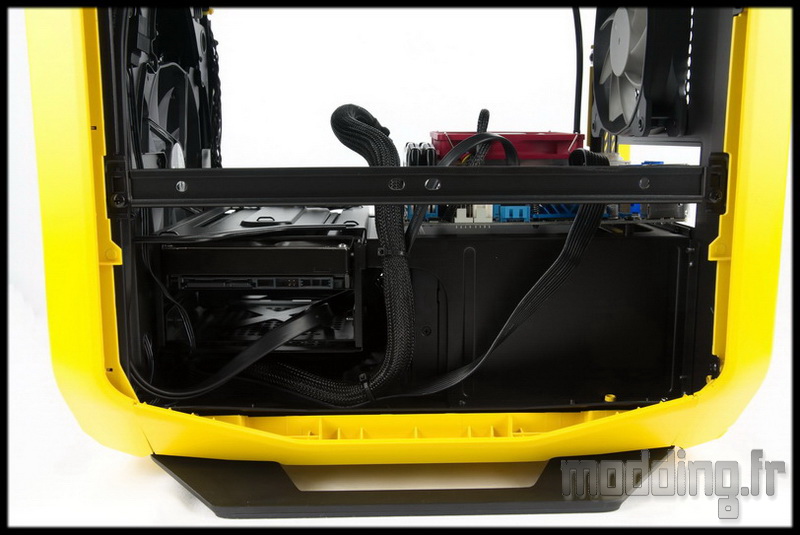

On pourra caser l’excédent de longueur sous la cage HDD.

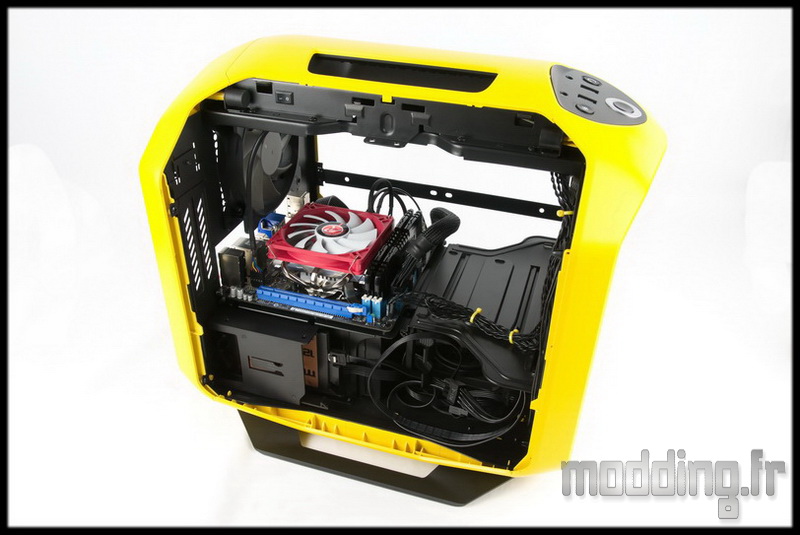

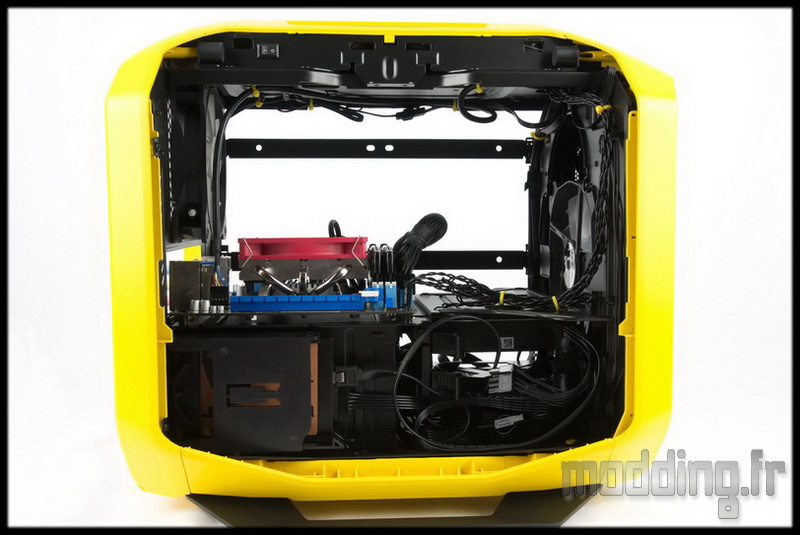

On voit qu’il reste pas mal de place dans ce 380T, de quoi mettre en place un bon petit watercooling.
Le flux d’air est vraiment bien optimisé.

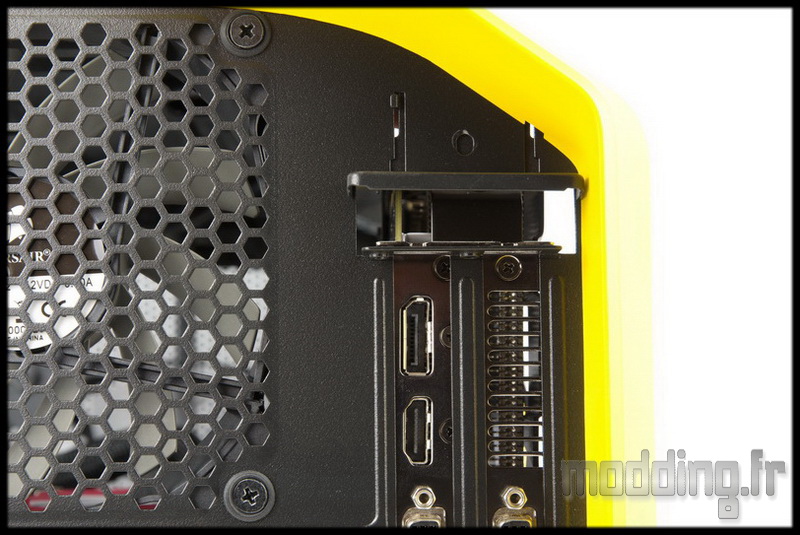

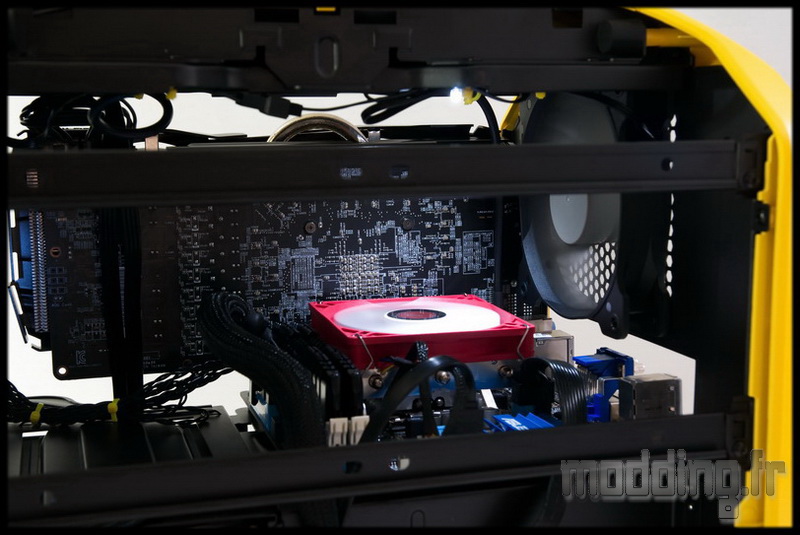

On soulève le système de fixation PCI pour mettre en place notre carte graphique double slot.
On remet ensuite la vis à main en appuyant bien sur l’équerre histoire d’avoir le trou bien en face.

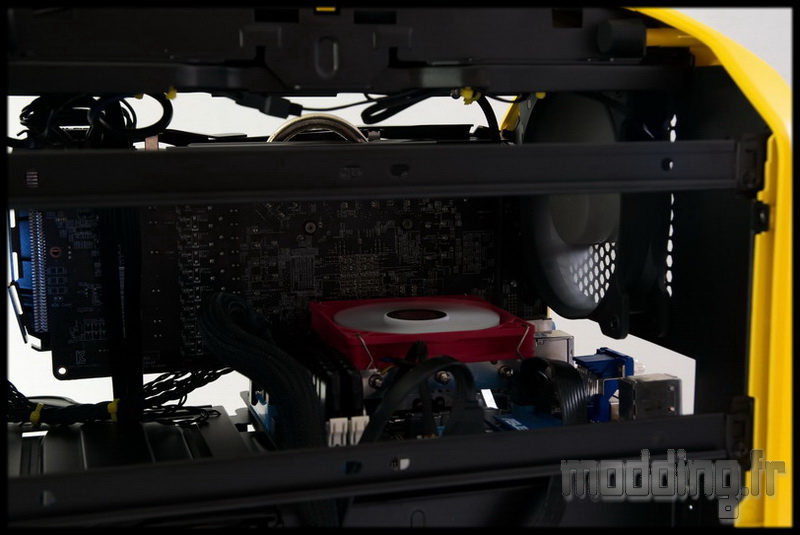

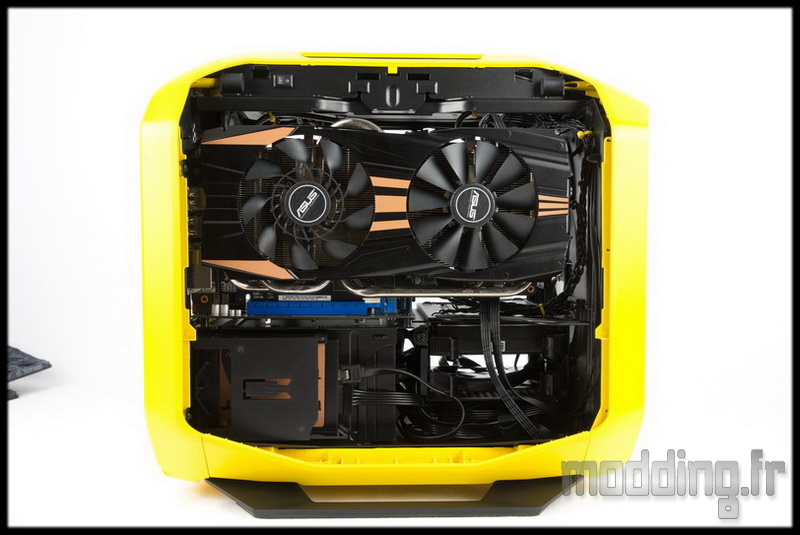

Notre R9 280X de 284 mm rentre nickel! le boitier accepte les cartes graphiques jusqu’à 290 mm de longueur.
Jour…
Nuit…

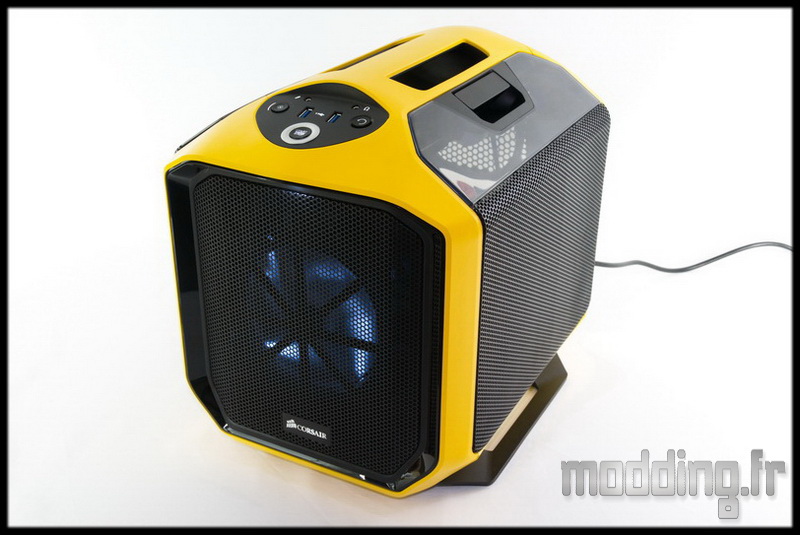

La petite touche lumineuse du 380T reste assez discrète.

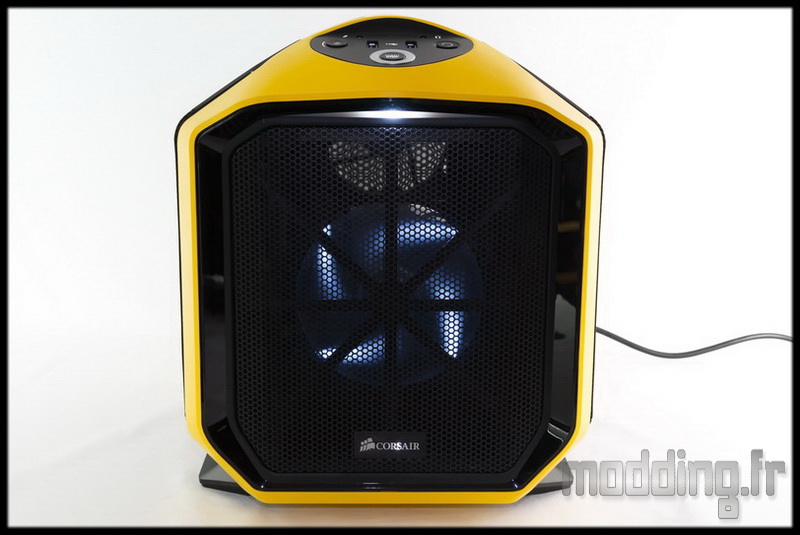

Les grilles Mesh devant et sur les cotés optimisent grandement le flux d’air.
La carte graphique comme l’éventuel radiateur 240 en profitent pleinement.

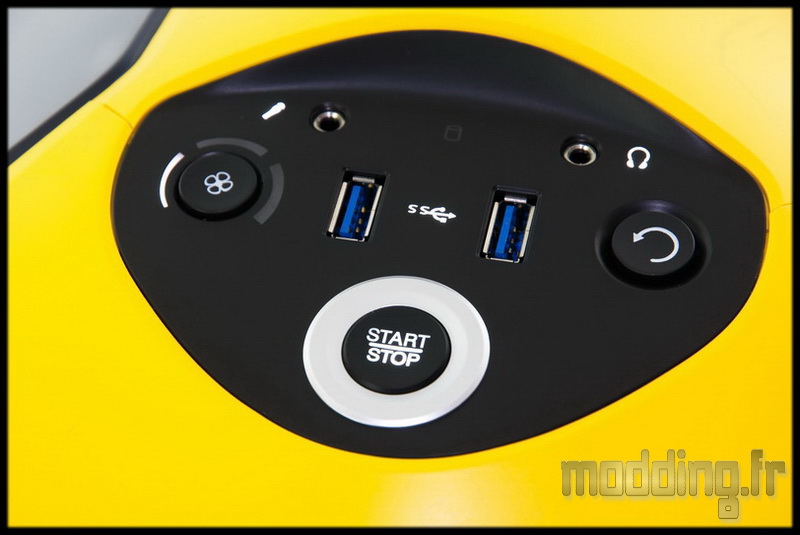

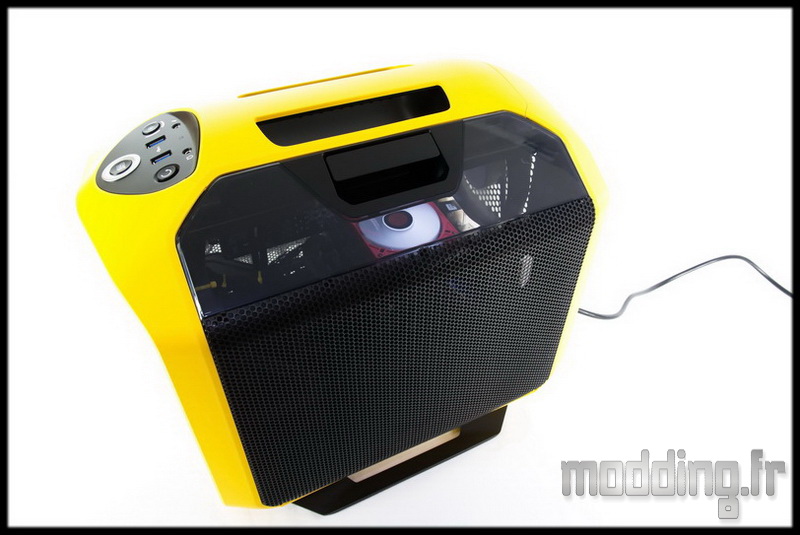

Le panneau avant est aussi rétroéclairé.
On pourra profiter sous un certain angle de l’éclairage de la config en place.
