L’intérieur :

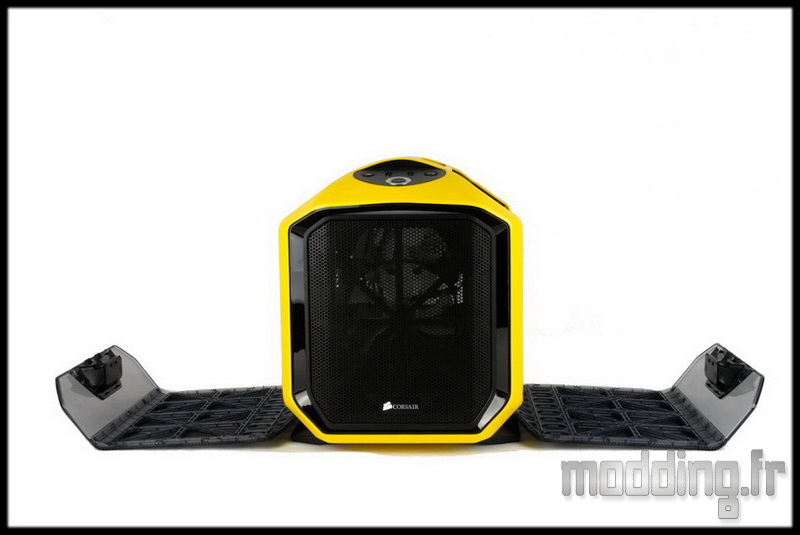

Ailes papillon a plat…

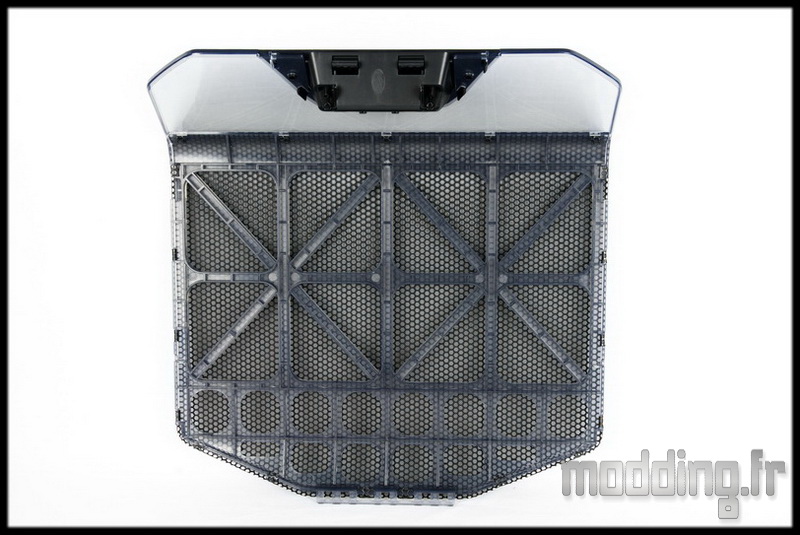

Chaque porte est constituée en majeure partie d’une grille Mesh noir qui repose sur une armature en plastique bien ajourée pour permettre à l’air de passer à l’intérieur du boitier.
Les grilles sont filtrées.
L’armature laisse place ensuite à une portion vitrée et teintée.

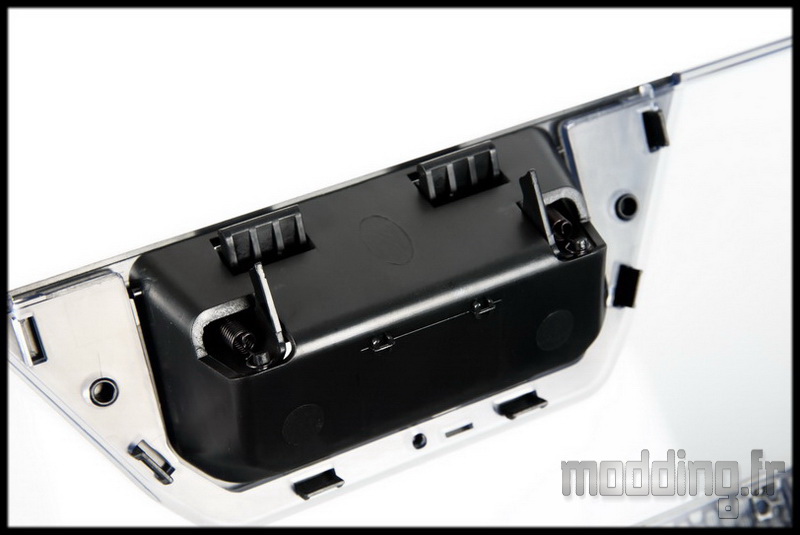

La poignée avec son système de fermeture sur ressort intégrée.

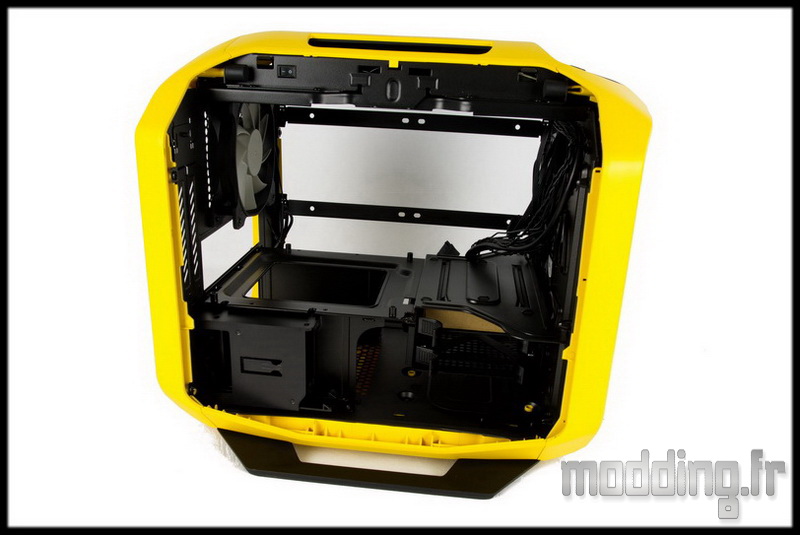

Une fois les portes retirées, nous avons pleinement accès aux entrailles du 380T avec un intérieur 100% noir.

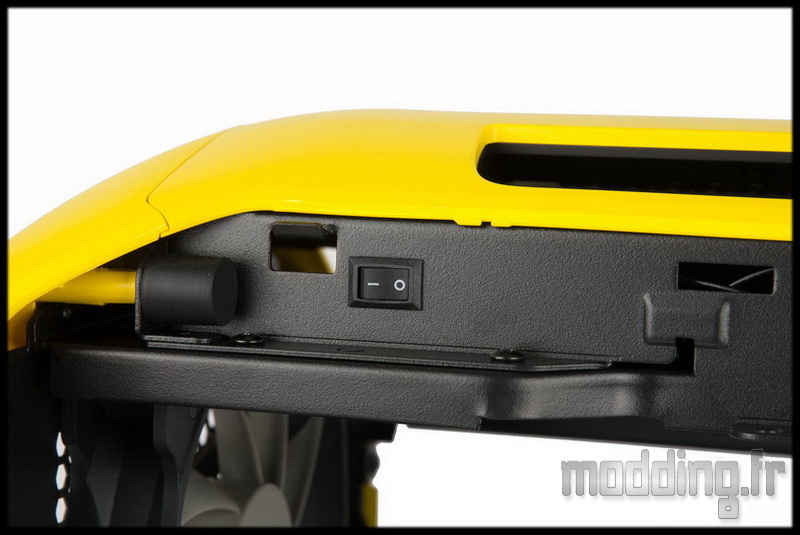

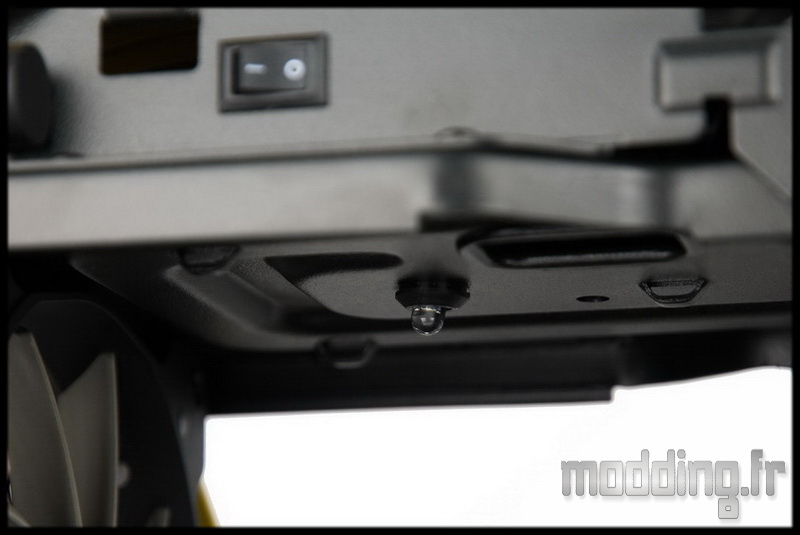

Sur le dessus, nous notons la présence d’un interrupteur… Pourquoi à l’intérieur? surement pour une question d’esthétique, et afin de ne pas casser l’harmonie du panneau avant par l’ajout d’un bouton supplémentaire.
Sa fonction? interagir avec une Led située au plafond du boitier qui viendra ainsi éclairer l’intérieur du 380T.

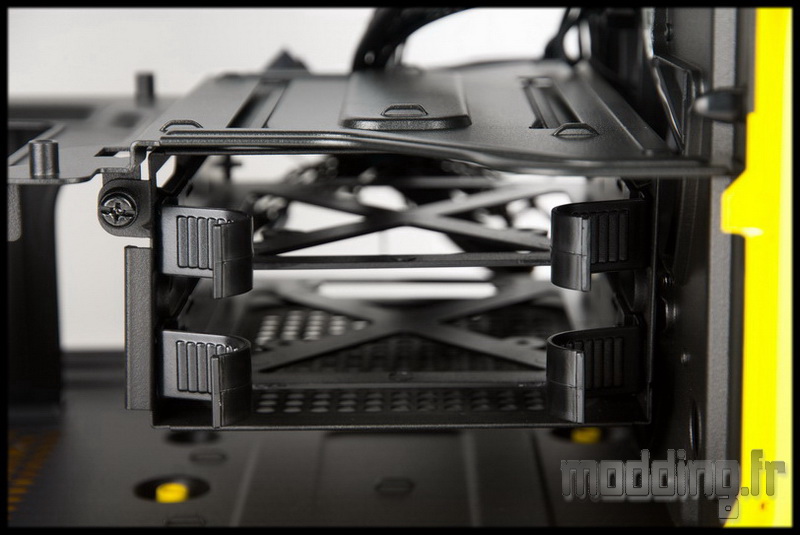

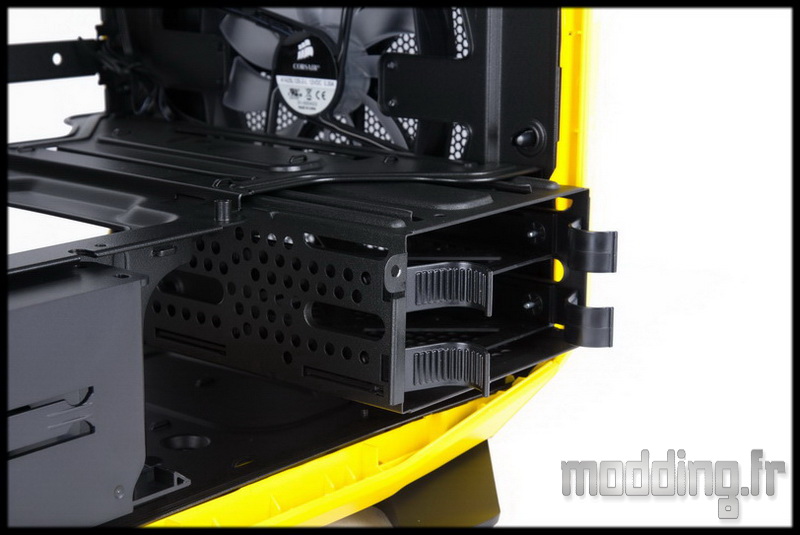

Le 380T permet d’accueillir deux disques durs 3.5″ par le biais de cette cage avec deux tiroirs amovibles. Sur ces derniers, nous pouvons aussi mettre en place des unités de stockage en 2.5″.

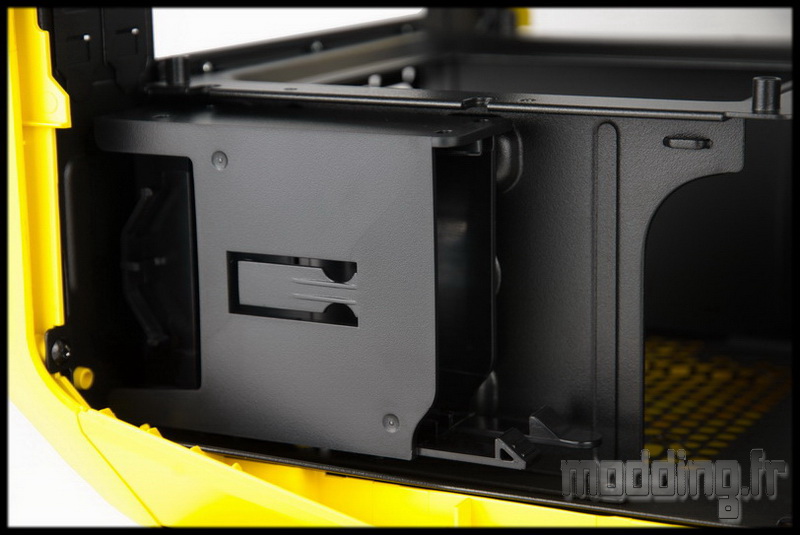

Sur le coté de l’emplacement de l’alimentation, nous notons la présence d’une cage tout en plastique spécifique au montage de deux SSD.

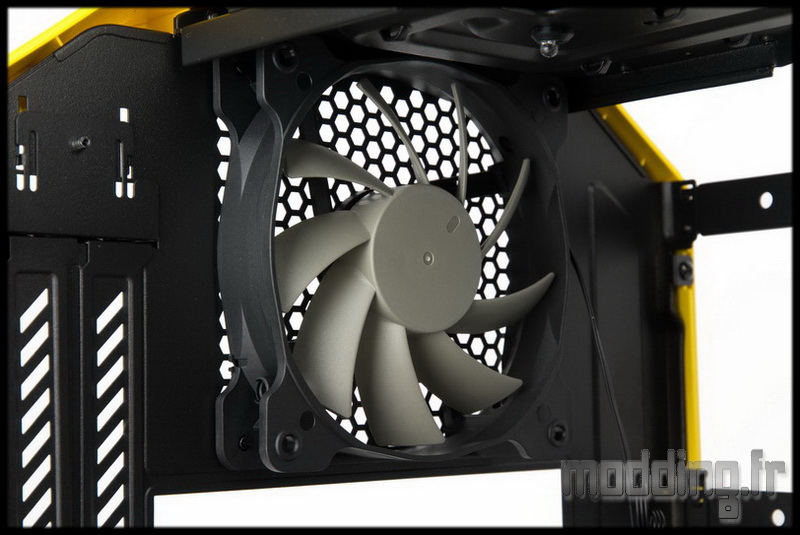

En partie arrière du châssis, nous avons un ventilateur en 120 mm. L’emplacement pourra aussi accueillir un radiateur 120.

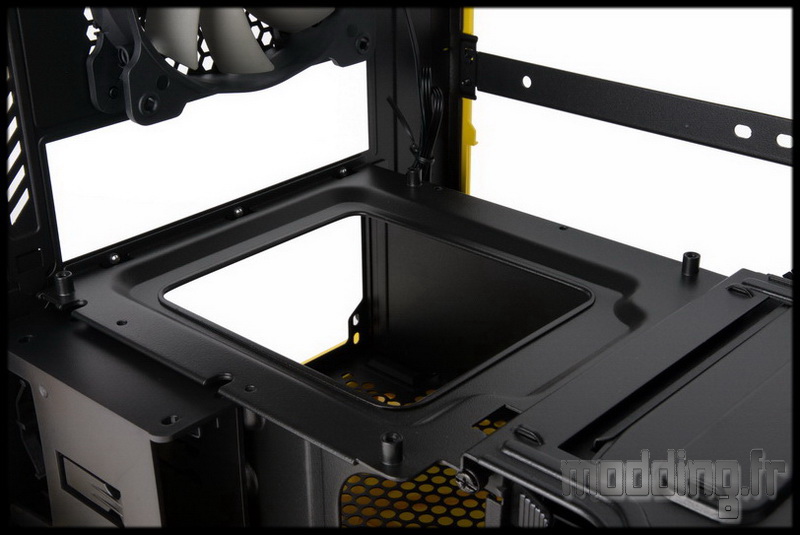

Le plateau de la carte mère au format mini ITX avec ses 4 entretoises solidaires dudit plateau.

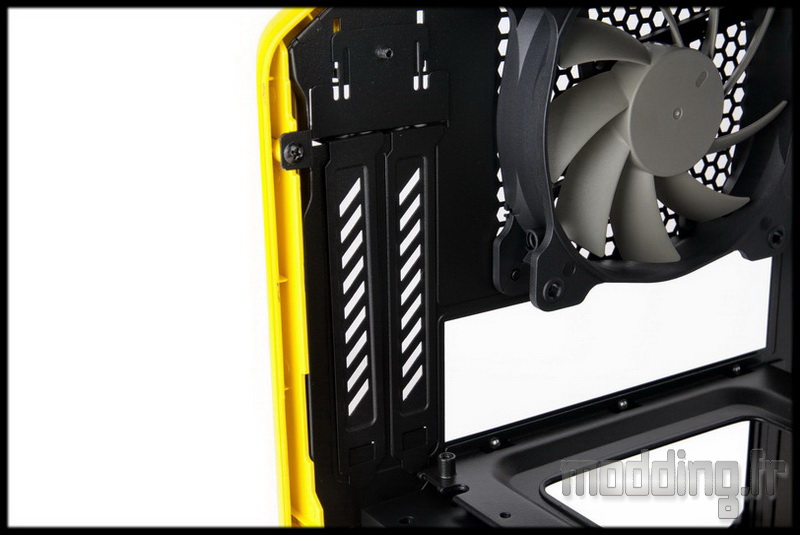

A coté de l’emplacement de l’I/O shield, on a les deux équerres PCI ajourées.

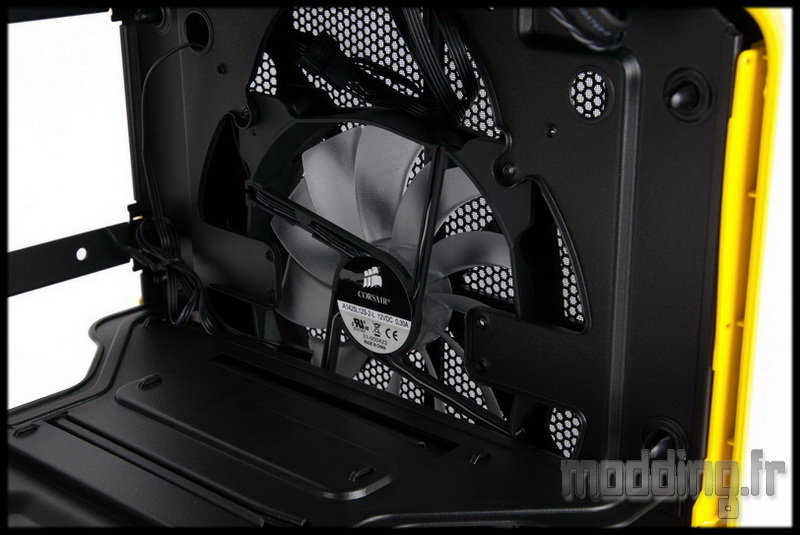

A l’avant du châssis, on retrouve le ventilateur en 140 mm.

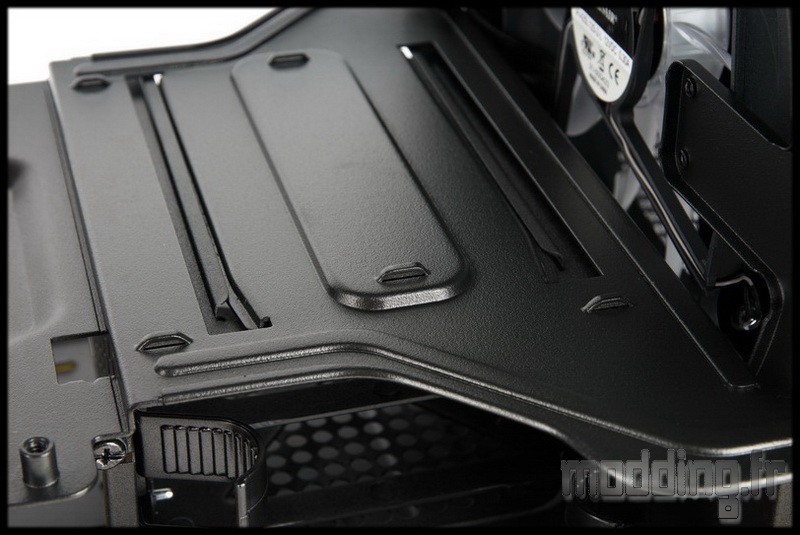

Le châssis du 380T dispose d’un bon nombre de point d’ancrage comme on peut le voir, ici, en avant du plateau de la carte mère.
On en retrouve aussi sur le coté opposé de la cage SSD ainsi qu’au plafond du boitier.
Le câble management sera plus facile à soigner!

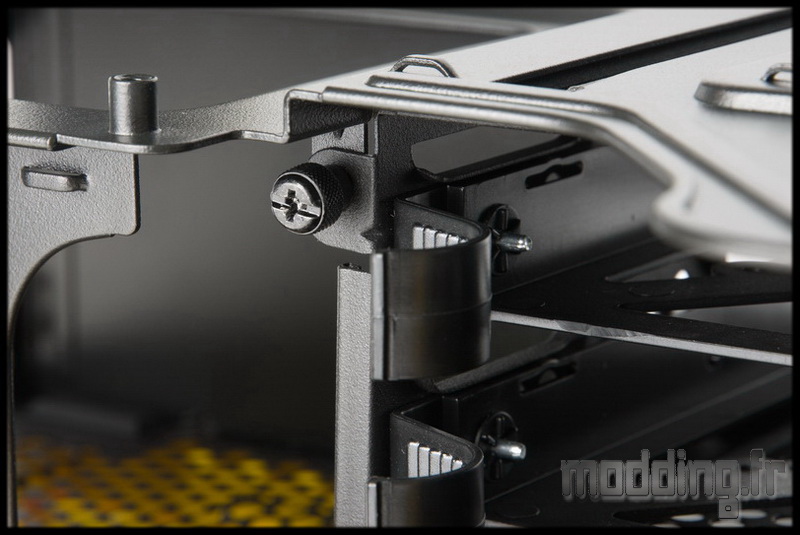

La cage HDD est amovible, une simple vis à main est présente pour effectuer cette opération.

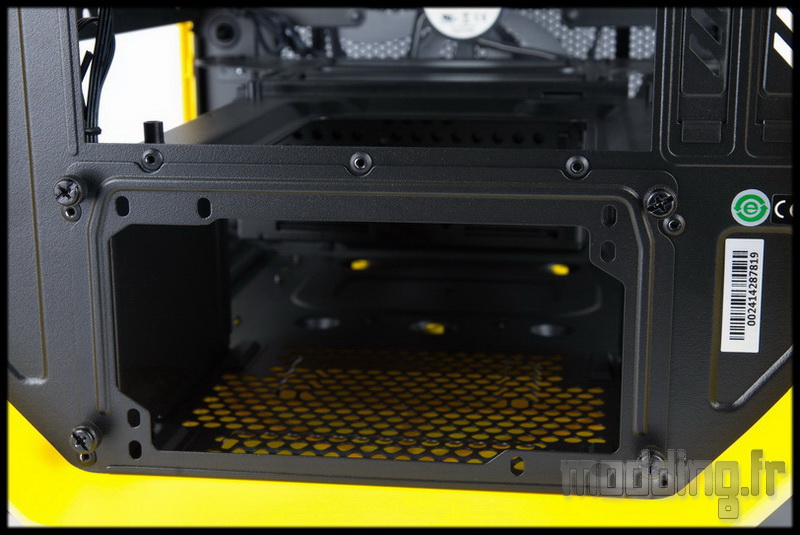

4 autres vis à main permettent d’accéder au logement du bloc d’alimentation.

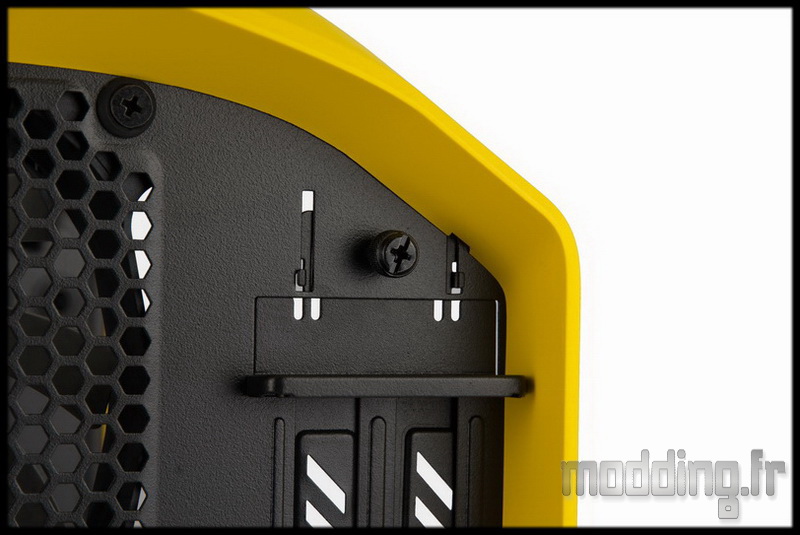

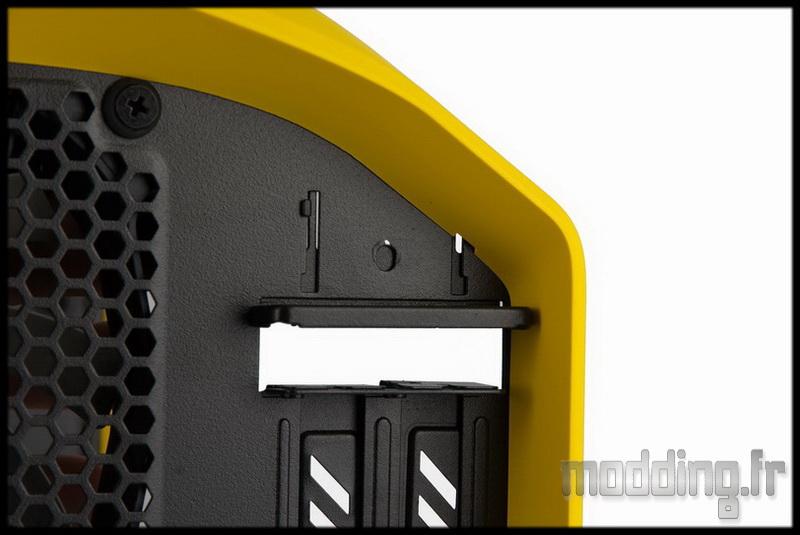

Une dernière vis à main permet la fixation sans outil des cartes PCI.
De part le carénage du 380T, il faut retirer complètement la vis à main pour manipuler le système de fixation.
En passant, on constate que le ventilateur arrière est monté sur des rondelles en caoutchouc.

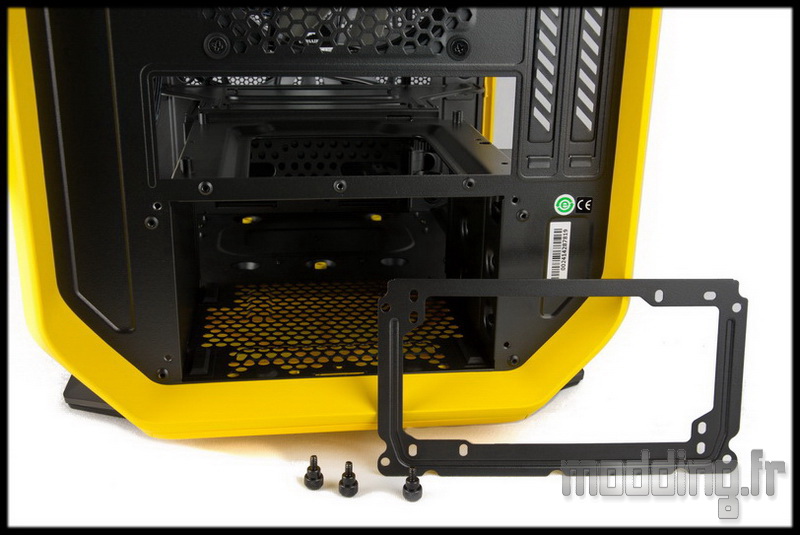

La plaque de l’emplacement de l’alimentation se montera sur le bloc avant de rentrer ce dernier dans son logement.

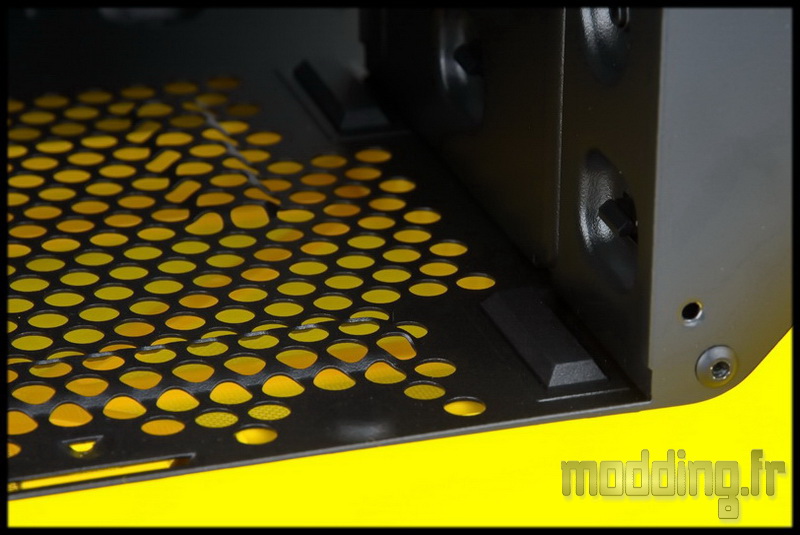

Il reposera sur 4 patins en caoutchouc pour contenir toutes vibrations.

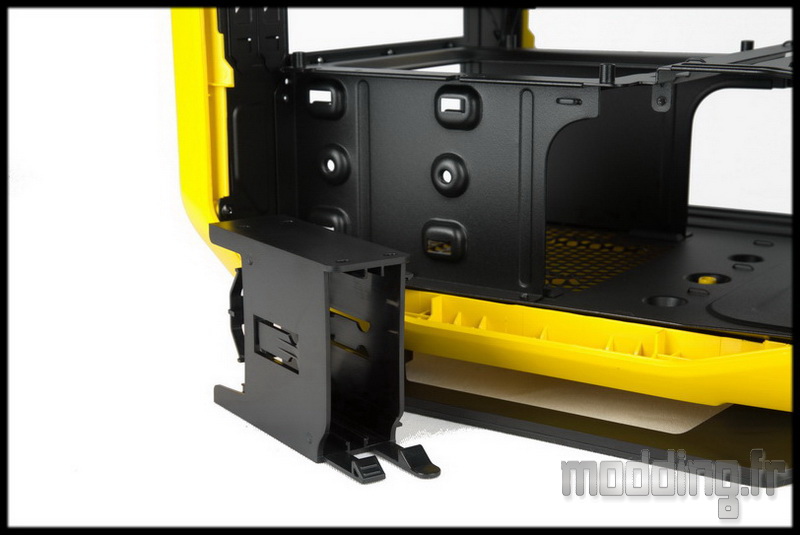

Une fois la vis à main retirée, la cage HDD se détache facilement libérant de l’espace pour des composants watercooling tel que la pompe.

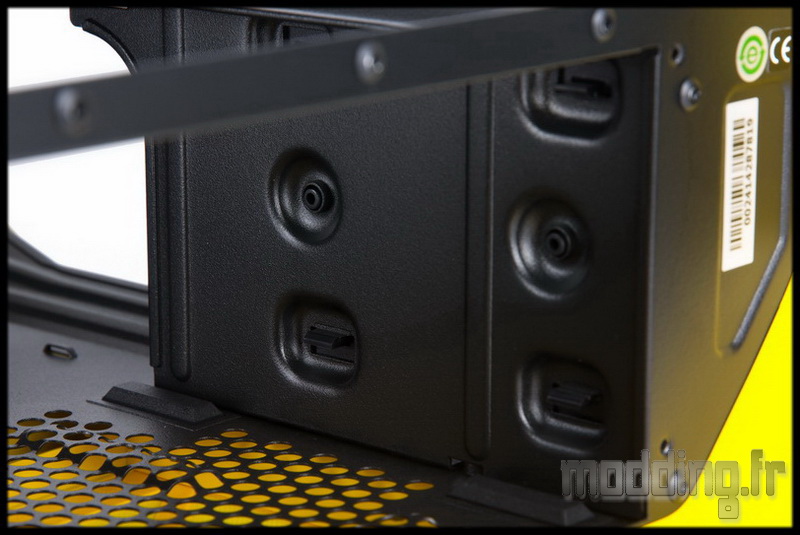

Au niveau de l’emplacement alimentation, nous avons accès aux clips qui maintiennent la cage SSD.
Si jamais nous prend l’envie de passer un coup de peinture jaune dessus…

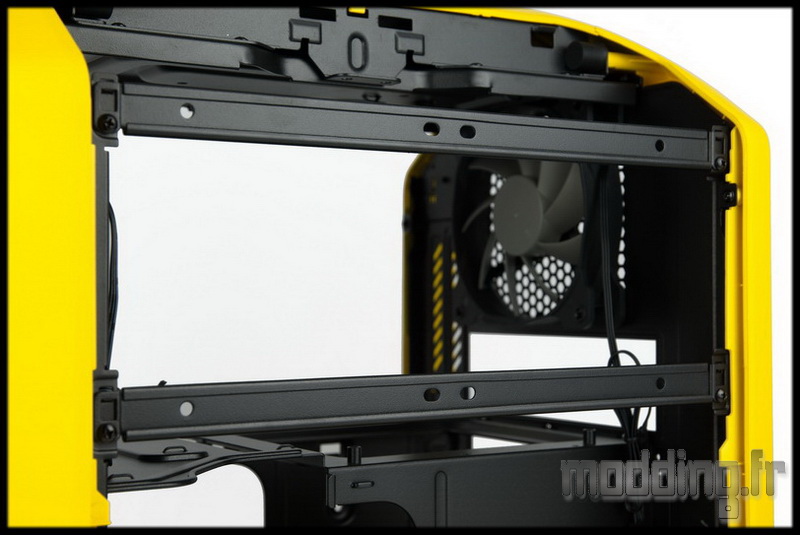

Sur le coté opposé des équerres PCI, nous avons deux barres métalliques horizontales.
Elles permettent la mise en place de deux ventilateurs en 120 mm voire un radiateur 240.

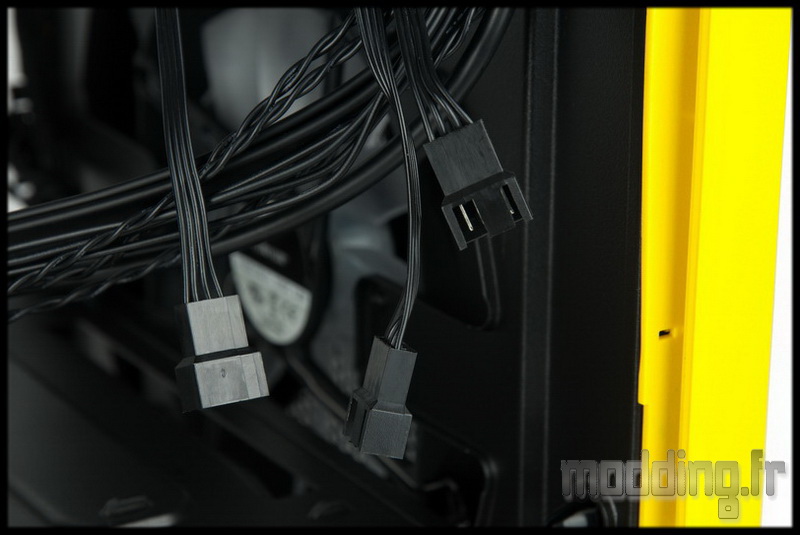

En plus des câbles du panneau avant qui sont tout noir! nous avons ces trois câbles munis de prise 4pins. Ils sont issus du contrôleur de ventilateurs.
Nous regrettons l’absence d’un adaptateur USB 3.0 en USB 2.0 dans le bundle.
