Montage :
On commence par le stockage.

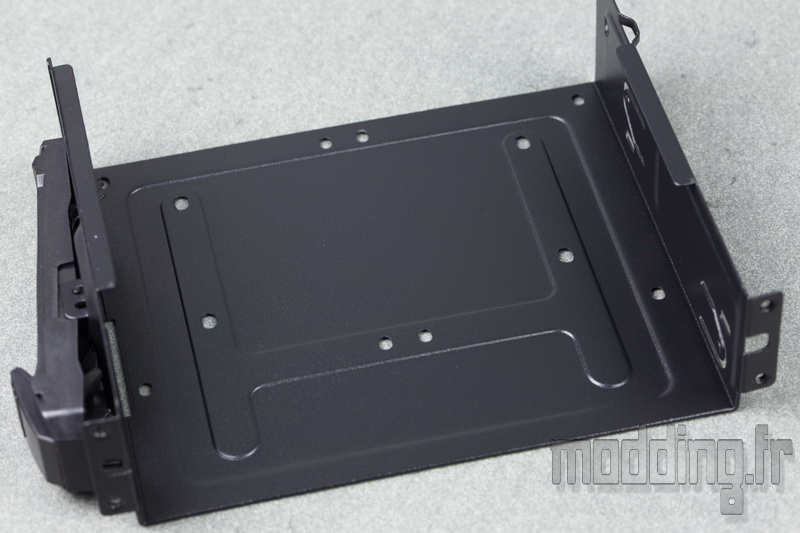

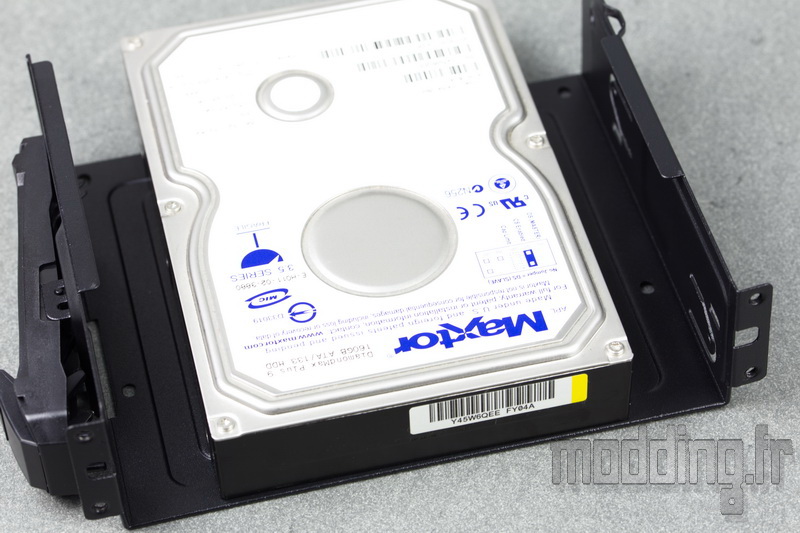

Nous avons vu que les deux baies 5.25″ sont pourvues de trous au niveau de leur base.
Ils permettent la mise en place d’un disque dur 3.5″.
On glisse, sous le disque, les rondelles en mousse adhésives fournies dans le bundle pour limiter les vibrations du disque vers la tôle.

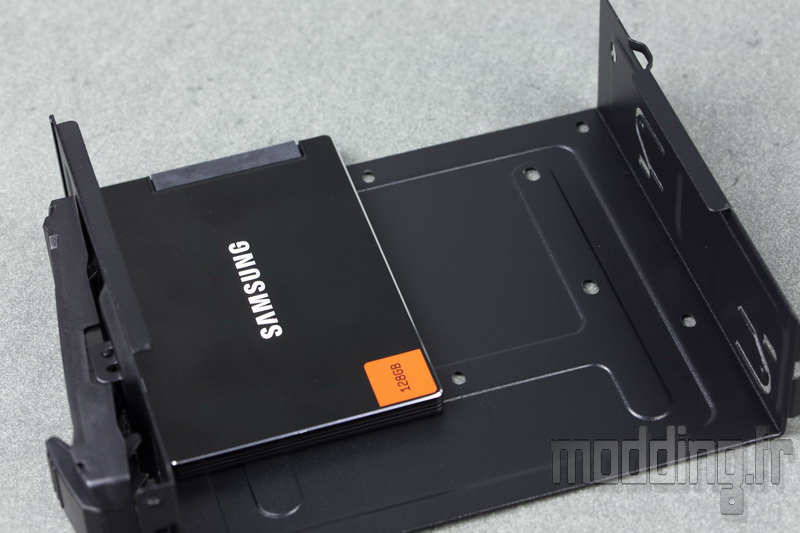

La baie 5.25″ permet aussi d’accueillir deux unités de stockage 2.5″.
Dans les deux cas la fixation se fera par le dessous avec des vis classiques.
L’option principale de stockage est l’utilisation de la cage HDD avec ses trois tiroirs disponibles.
Ils sont dotés d’ergots en plastique muni de rondelle en caoutchouc pour limiter les vibrations.
On glisse le disque à l’intérieur.
On positionne un des bords de façon à insérer les ergots dans les trous.
On exerce une pression sur le bord opposé du tiroir afin de compléter la mise en place de l’unité de stockage 3.5″.
Nous pouvons éventuellement sécuriser la mise en place par une vis classique sur l’avant du tiroir.
Le tiroir accepte aussi les unités de stockage 2.5″.
La fixation se fait par en dessous par des vis classiques.
Dans le cas d’un disque dur 2.5″, on pense à insérer les rondelles en mousse incluses dans le bundle (vraiment une bonne idée ces rondelles).

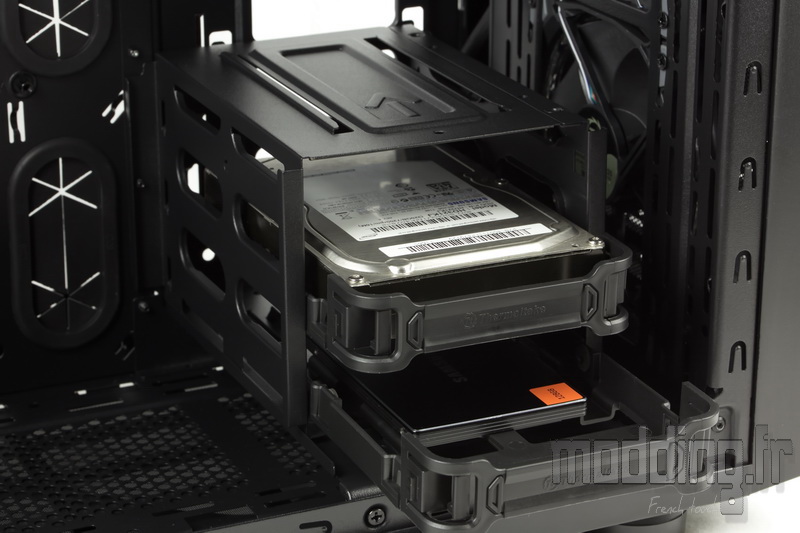

Il ne reste plus qu’à glisser les tiroirs dans la cage HDD jusqu’à entendre le clic assurant leur bonne mise en place au sein de la cage.

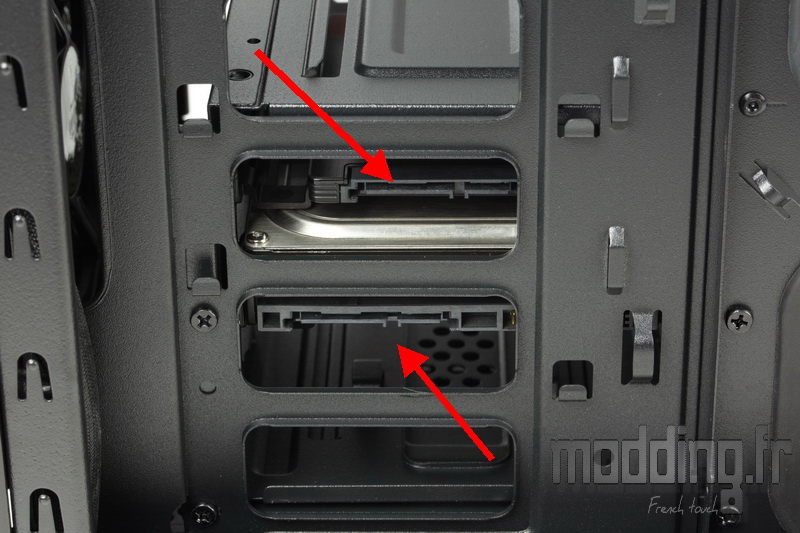

Les ouvertures à l’arrière de la cage permettent d’accéder à la connectique des unités de stockage.
On note pour autant que c’est un peu limite en ce qui concerne la connectique SATA de données pour le SSD.

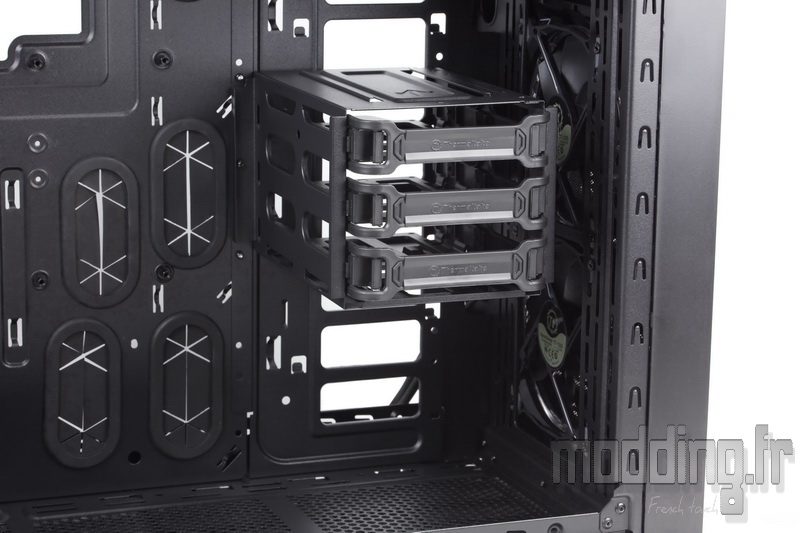

Tout comme sur le Suppressor F31, si on veut dégager le bas du boitier pour positionner un radiateur de watercooling, on peut toujours décaler la cage HDD vers le haut.
Cela se fait au détriment de la place laissée à la carte graphique (420 mm à 278 mm).
Sur le Core X31, Thermaltake garde le concept de pouvoir utiliser tous les tiroirs de la cage HDD lorsque l’on retire cette dernière du boitier pour mettre en place un watercooling complet au sein du boitier.

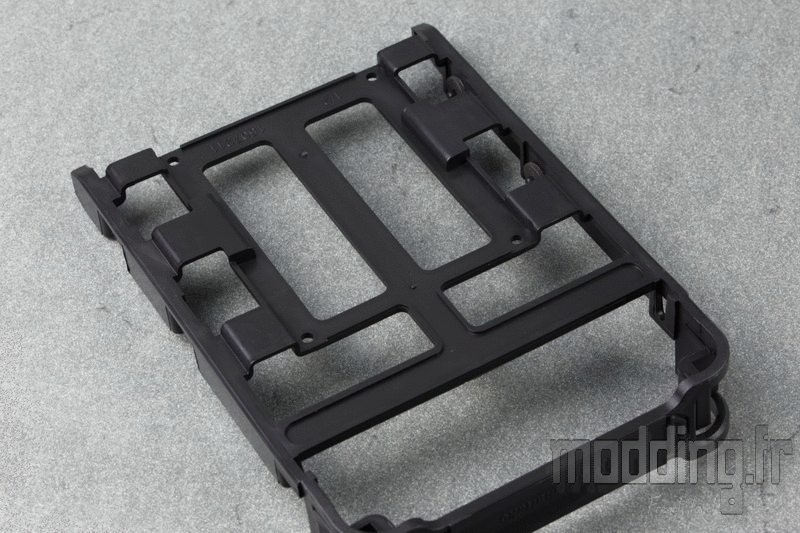

Le tiroir comporte une structure avec un design spécifique qui permet sa mise en place au niveau des coulisses du boitier.

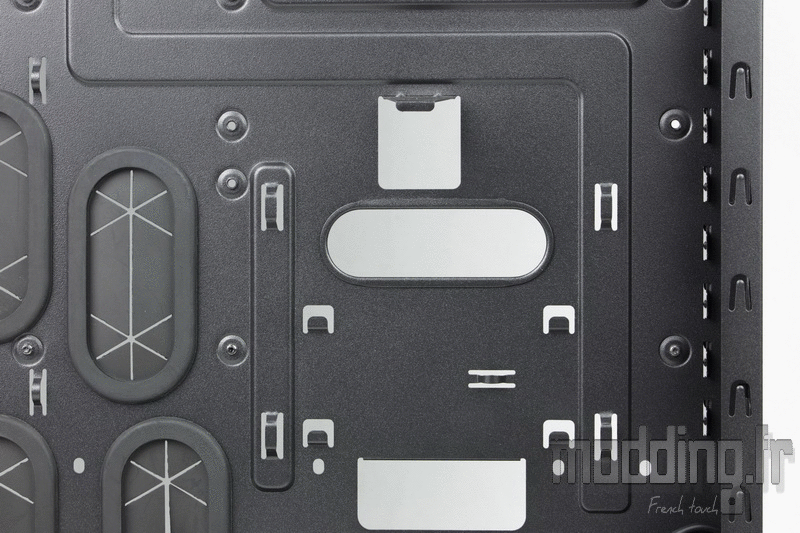

4 pattes métalliques prennent en charge le tiroir en s’insérant sur la structure de ce dernier comme on peut le voir sur l’animation.
Pour info, le tiroir se fixe avec l’unité de stockage déjà en place au sein dudit tiroir (l’animation permet de mieux visualiser le principe).

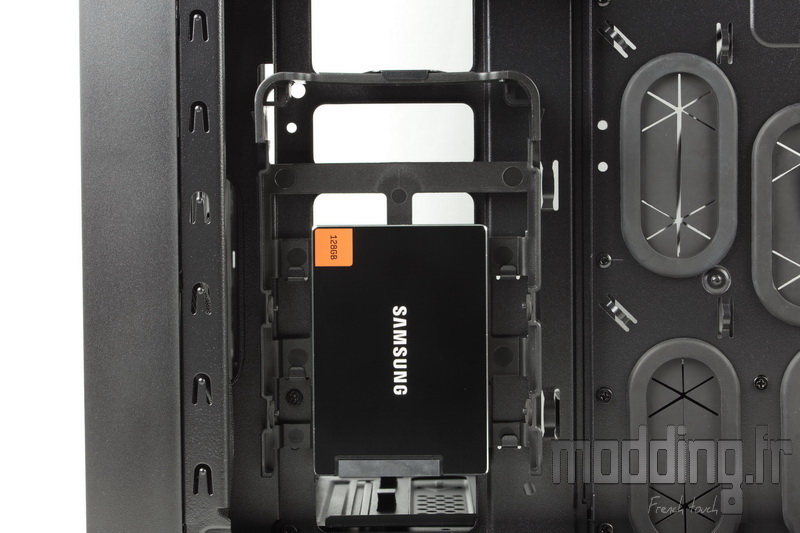

On peut alors glisser derrière le châssis, un SSD…

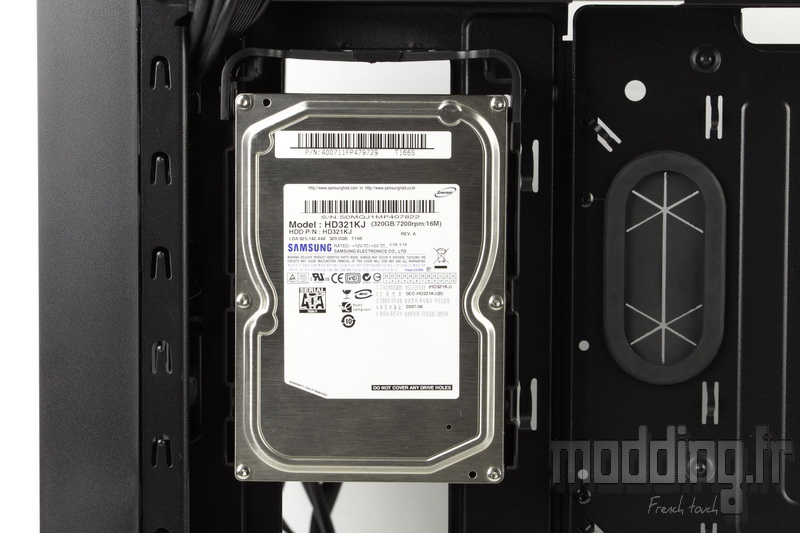

… ou même un disque dur 3.5″…

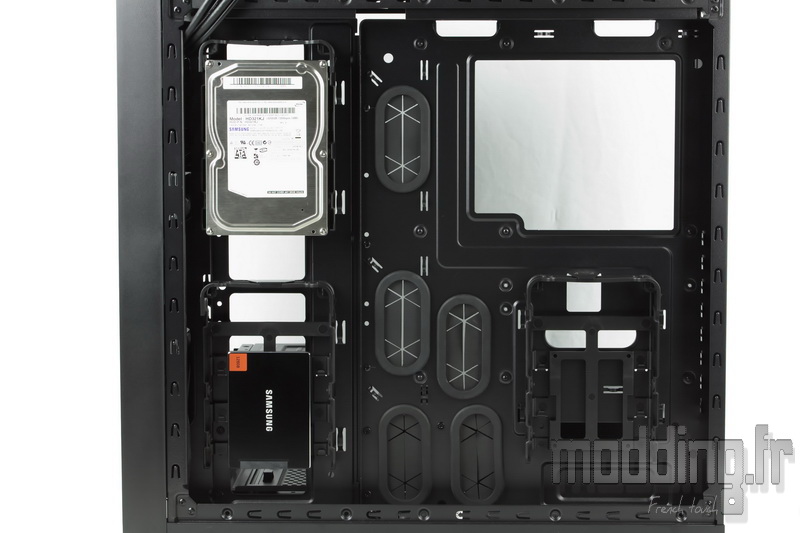

Les trois tiroirs trouvent leur place spécifique de ce coté du boitier!
Ainsi on optimise la place laissée par la cage pour le watercooling coté config sans que cela se fasse au détriment du stockage et notamment des unités 3.5″.
Cool !!!

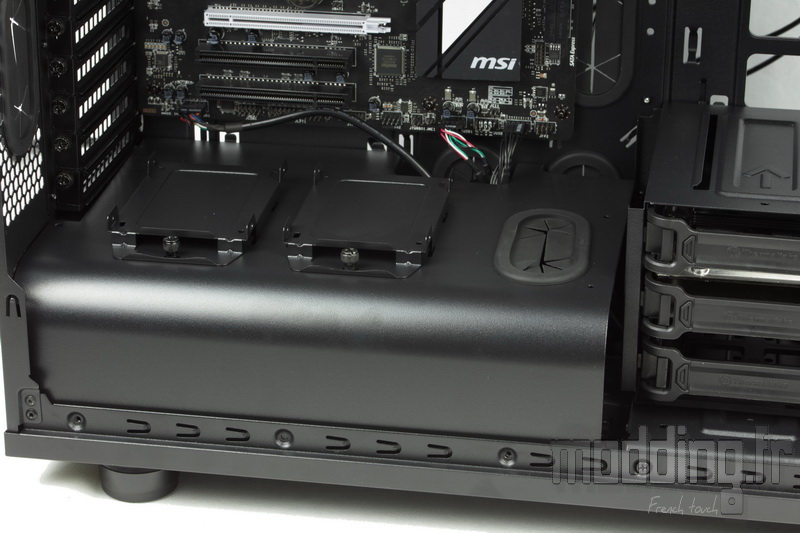

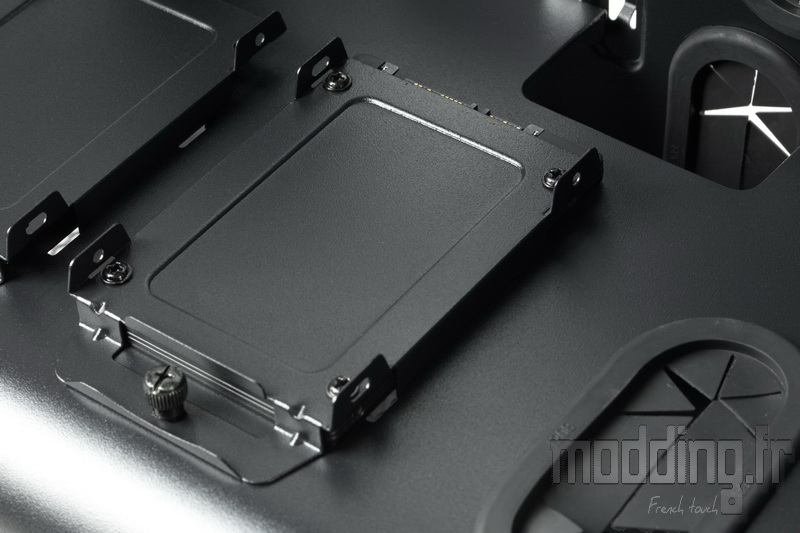

Ultime emplacement de stockage dédié essentiellement aux SSD : les deux supports présents sur le capot de l’alimentation.

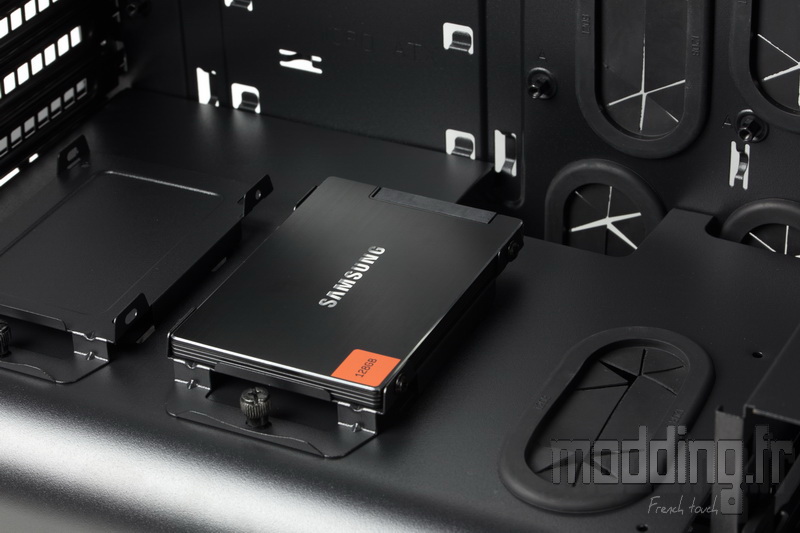

On peut alors fixer l’unité sur le support…
… Ou sous le support.
La mise en place du lecteur optique ne pose aucun soucis.
Il faut juste retirer le cache baie en exerçant une pression sur les clips accessibles par l’interieur de la façade (cela reste plus facile en retirant cette dernière du châssis).

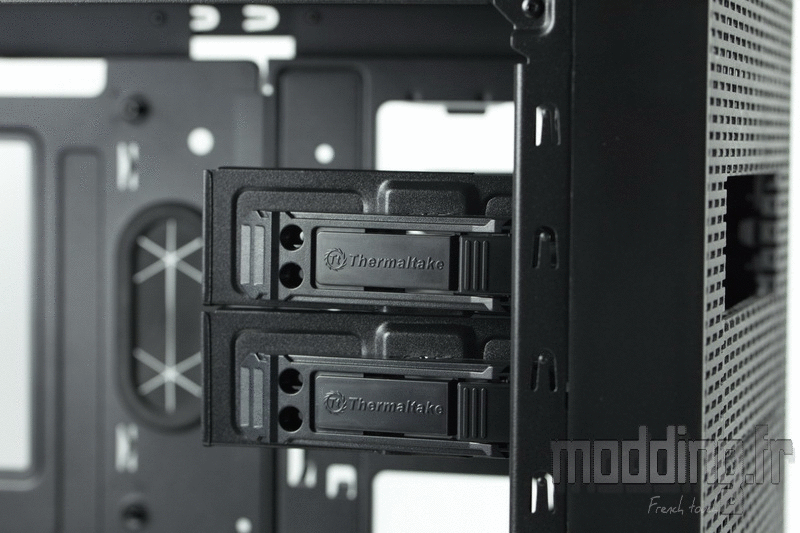

Le système de fixation s’enclenche automatiquement.
Pour libérer le lecteur, on appuie sur le bouton placé à l’avant du système ce qui dégage les ergots du carénage du lecteur permettant de pouvoir pousser ce dernier vers l’extérieur du boitier.

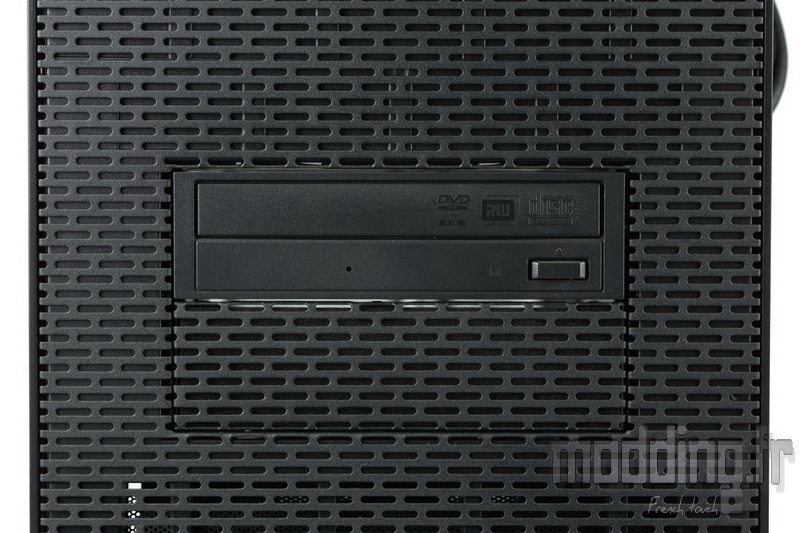

Bonne intégration au niveau de la façade.
Par contre ce système de fixation sans outil ne convient pas à la mise en place de Rheobus dont la faible profondeur du carénage ne peut enclencher la sortie des ergots de fixation.
Il faut alors retirer le système qui est simplement clipsé à la paroi en acier de la baie 5.25″.
Nous retrouvons les trous classiques qui permettent la mise en place des vis.

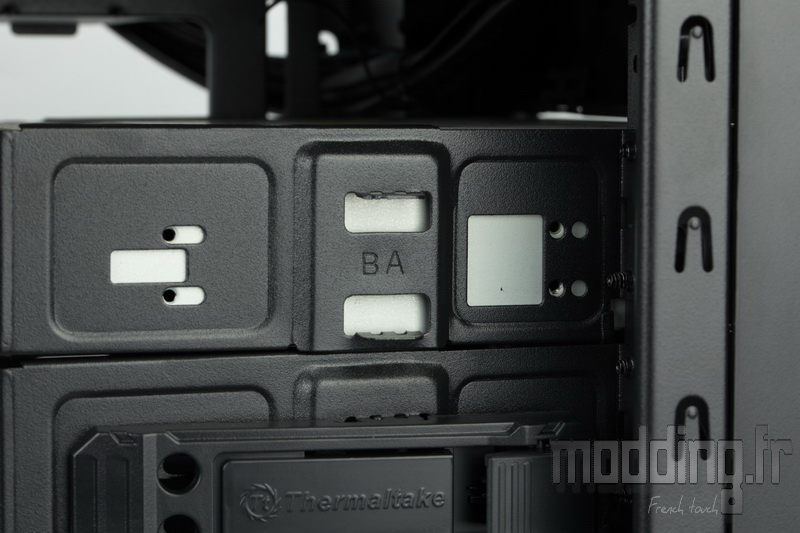

Les lettres “BA” indiquent la présence de deux positions du système de fixation sans outil au sein de la baie 5.25″ permettant de bien caler les ergots en fonction de l’emplacement des trous du lecteur.
Coté coulisses, des languettes métalliques munies d’un petit ergot prennent position dans les trous de fixation du lecteur.

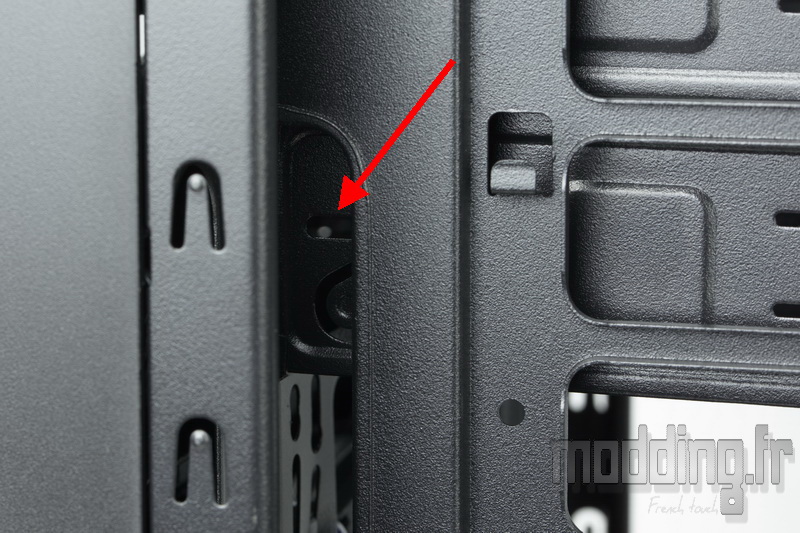

La prise en charge d’un rheobus ne peut se faire que dans la baie 5.25″ inférieure! C’est la seule qui dispose d’un accès au trou de fixation pour mettre en place la vis.

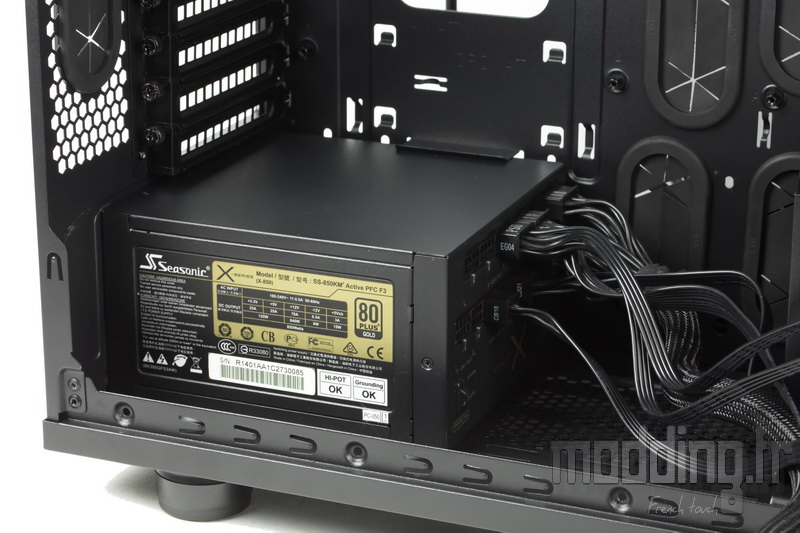

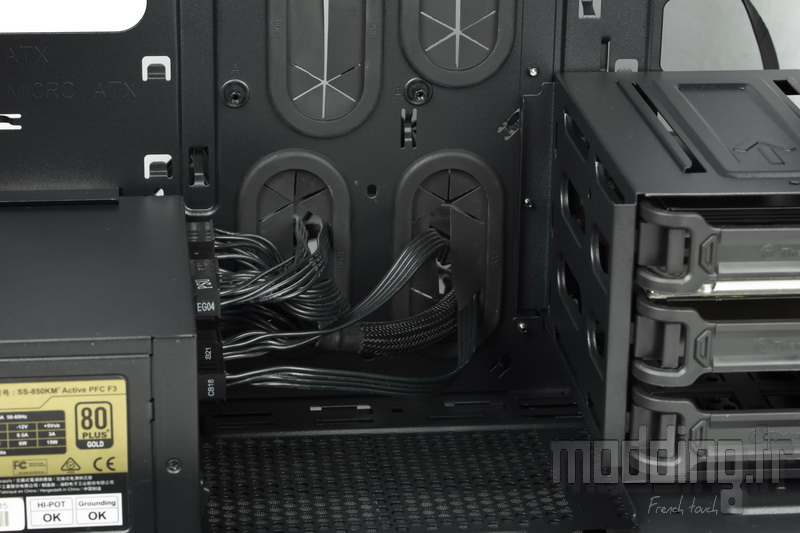

On met en place notre bloc d’alimentation qui repose tranquillement sur les plots en caoutchouc.
Le Core X31 peut accueillir des blocs jusqu’à 220 mm de profondeur, on passe à 180 mm si on met en place un ventilateur au plus prés de l’alimentation.
Les deux ouvertures permettent déjà de ranger les différents câbles sans avoir un gros amas du coté coulisses.

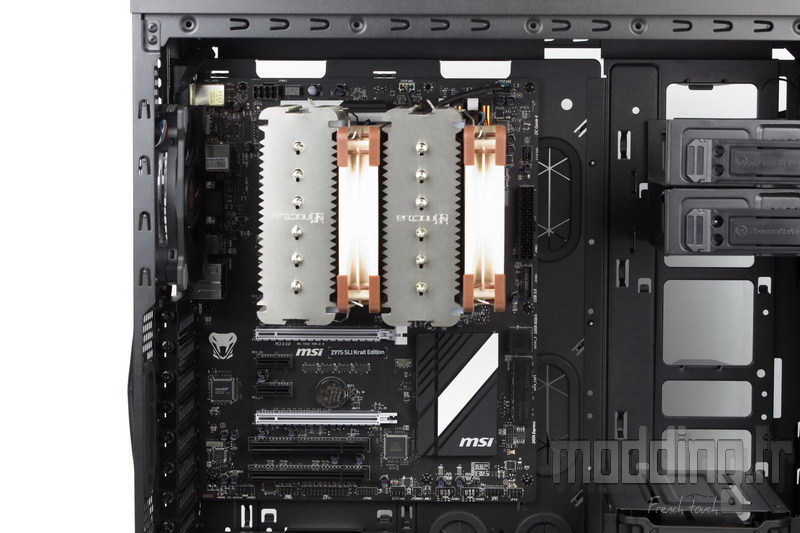

Les entretoises étant déjà en place, il ne reste plus qu’à fixer notre carte mère.
On utilise des vis M3.
Du coté de notre ventirad, les 180 mm de hauteur disponible permettent de ne pas s’en soucier!

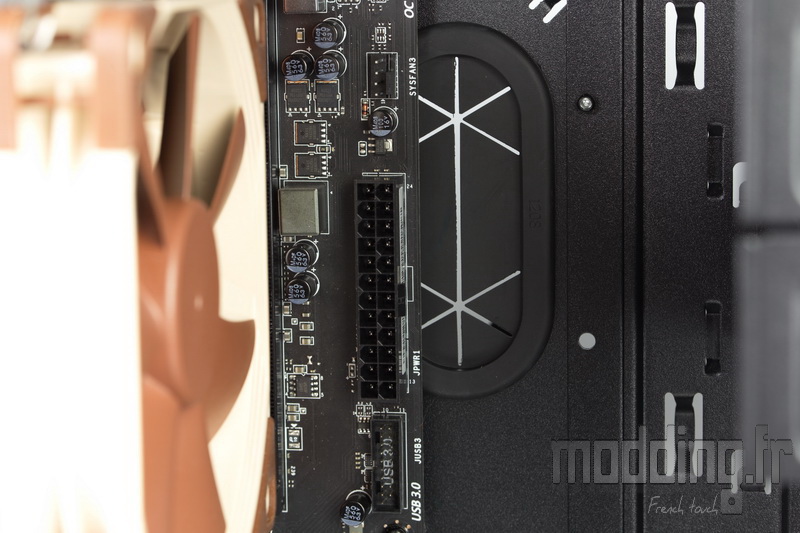

Il est appréciable de constater que l’ouverture de passage du câble ATX tombe au niveau de la prise.

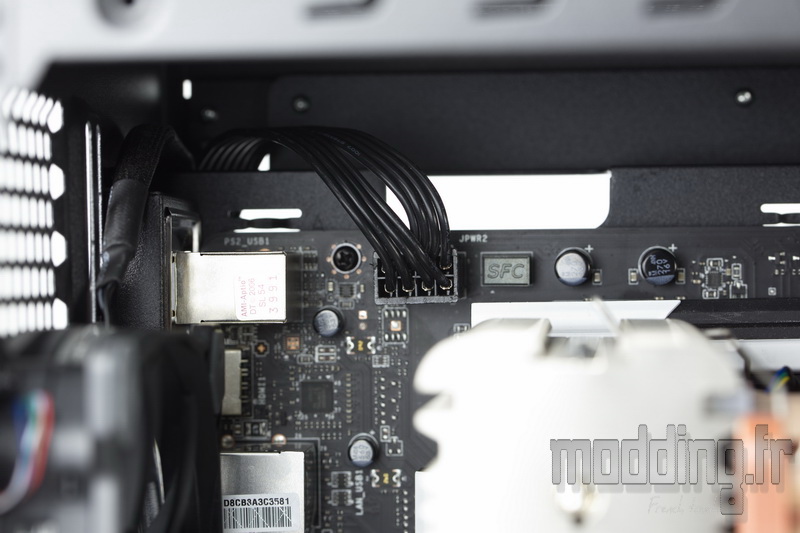

Pas de problème non plus pour passer le câble CPU, il y a de la place et plusieurs ouvertures en haut de la carte mère.
Nous avons vu que le Top disposent de trous de fixation décalés vers la porte principale.

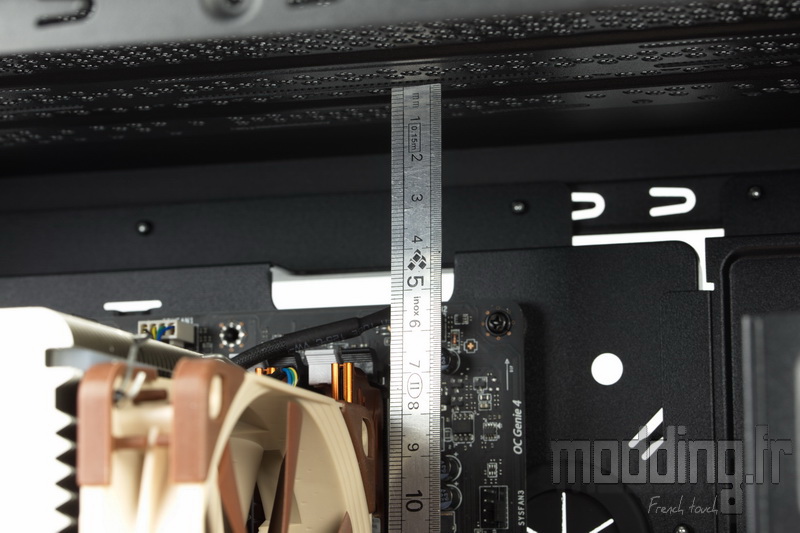

De ce fait, on prend comme référence les barrettes mémoires pour connaitre la place disponible au dessus (65 mm).
Avant de mettre en place le carénage, on branche les différents câbles du panneau avant.

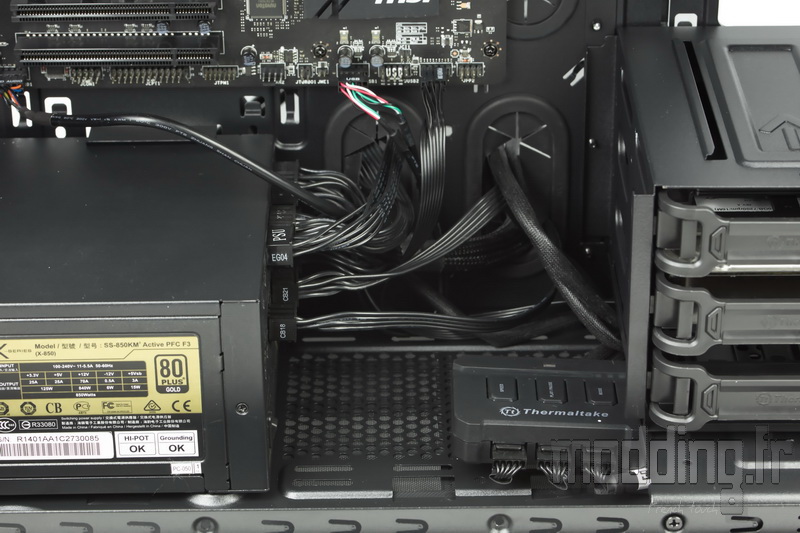

On peut aussi caler le contrôleur des Riing à ce niveau.
Le mieux à notre sens est de le positionner à l’arrière du plateau…
… Car une fois le capot en place…. On n’y aura plus accès…
Il est bon de voir que les différentes marques tendent à inclure ce genre de carénage au sein de leur boitier!
Pouvoir ainsi dissimuler les différents câble issus du bloc d’alimentation comme ceux du panneau avant permet d’avoir un système bien rangé.
Chacun des constructeurs optimise l’ergonomie de ce cache tant au niveau design que fonctionnel.

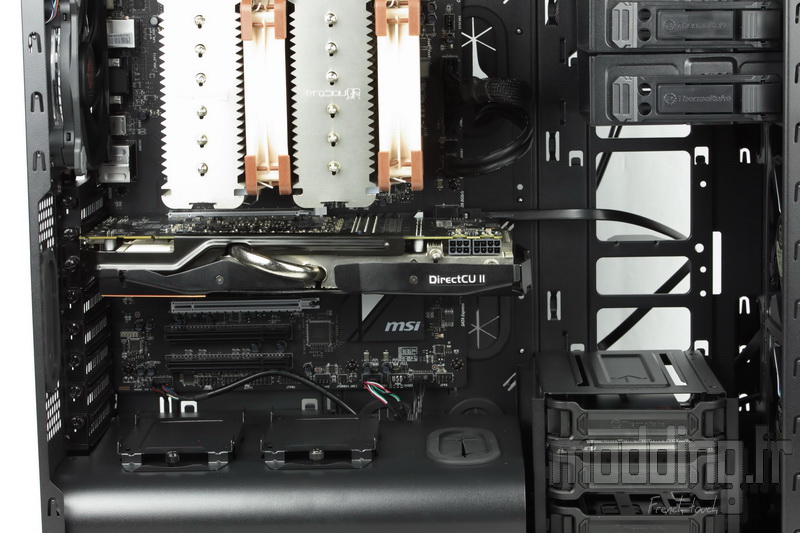

Coté carte graphique, nous avons de la place!!! 420 mm! de quoi caser notre r9 280X et même une deuxième…
La valeur tombe à 278 mm si on décale la cage HDD vers le haut.

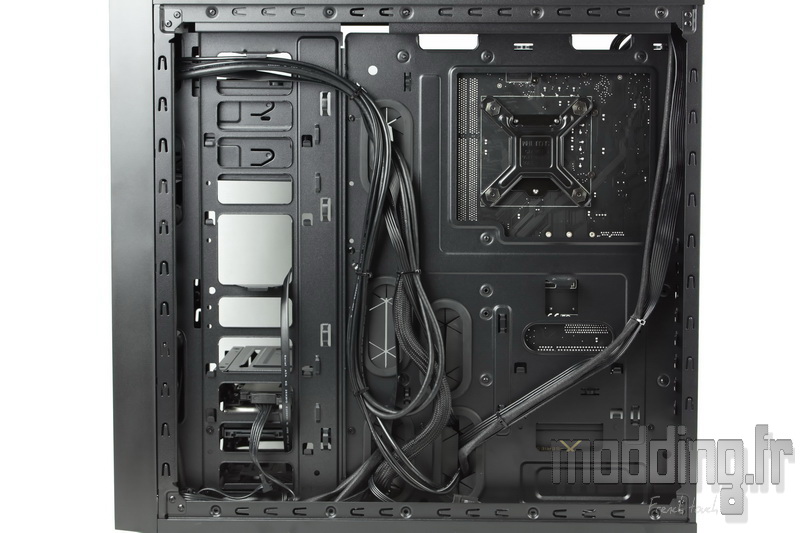

On ne boude pas notre plaisir devant la quantité de points d’ancrages qui facilitent le rangement des câbles.
L’ouverture à l’arrière du Socket est très confortable.
Aaaahhh de suite c’est plus propre!!!
On se demande qui a eu l’idée de ce “cache alim”… les moddeurs peut être…

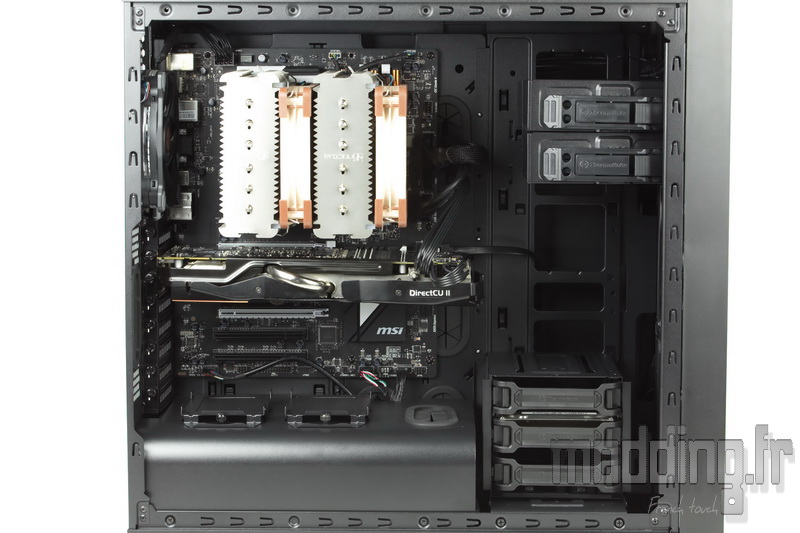

Tout est en place…

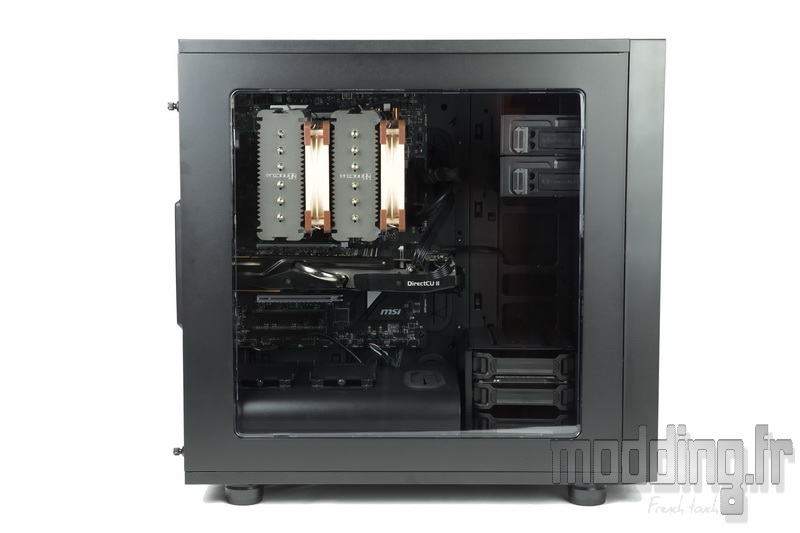

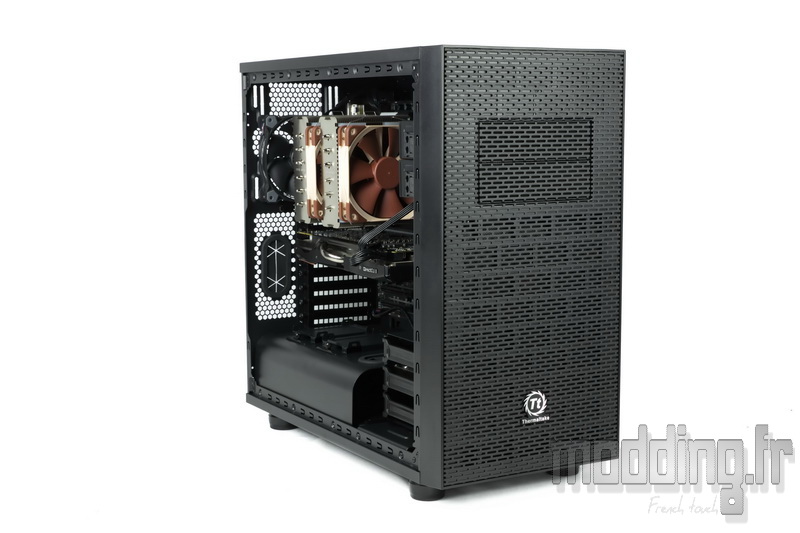

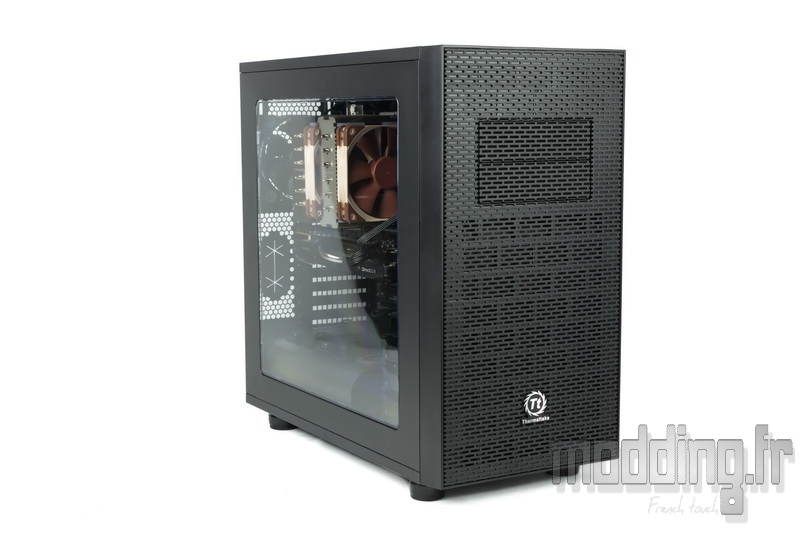

On referme les portes latérales.
Une bien grande baie qui nous permet d’admirer l’intérieur du Core X31 avec une large vue sur notre config.
De quoi prévoir une ou deux bandes Leds… RGB…
Ne reste plus qu’à appuyer sur le bouton Power et c’est parti pour les différents tests.
