Démontage :
La cage est fixée à l’arrière par deux vis classique (on fait l’impasse sur les vis à main…).
De plus elle repose sur un socle métallique muni d’une glissière composée de deux rails.
L’espace ainsi libéré dévoile la présence de deux autres Riing RGB placés en aspiration.
On remarque qu’ils sont positionnés à l’avant du châssis.
Nous avons une bonne distance avant d’atteindre le capot de l’alimentation avec pas moins de 169 mm! de quoi se faire plaisir d’un point de vue watercooling… Radiateur épais voire même caser dans cet espace un combo réservoir/pompe.

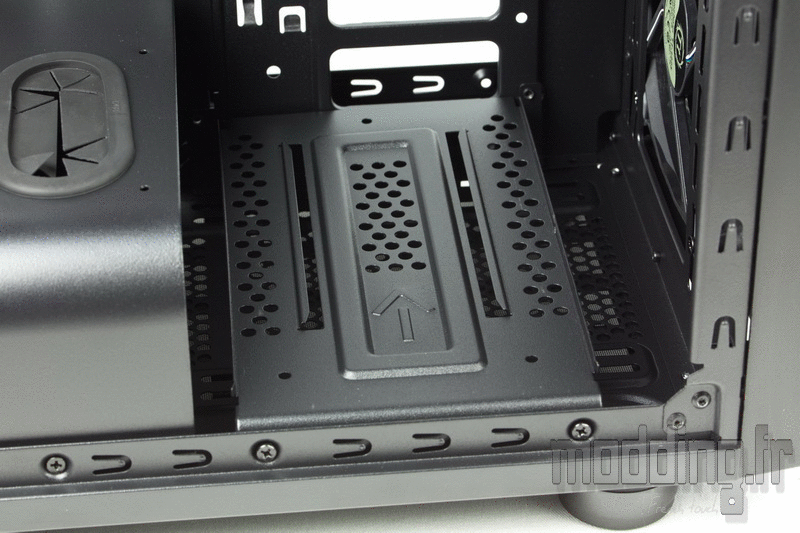

… Pour cela on ne manquera pas de retirer le socle de la cage HDD maintenu par 4 vis (2 devant et 2 à l’arrière).

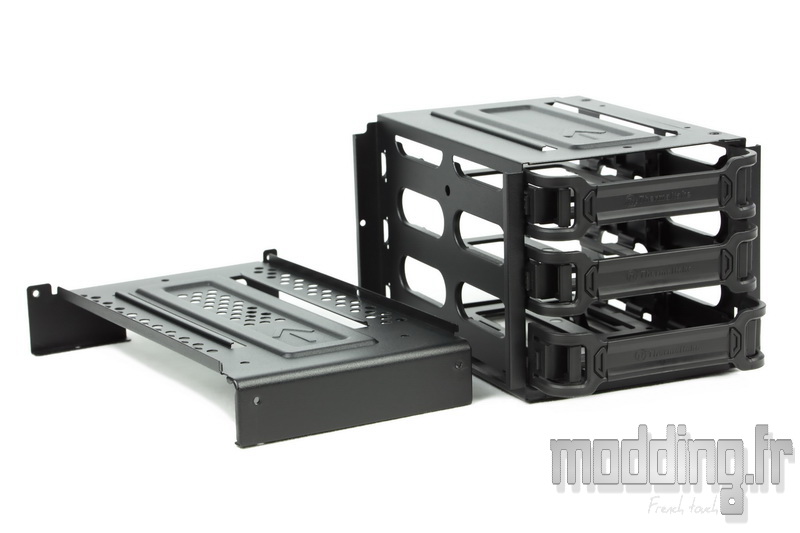

La cage HDD avec son socle.
Le capot est aussi fixé au châssis par 4 vis (2 devant et 2 à l’arrière).
Une fois ces deux éléments retirés, nous avons accès à l’emplacement pour deux ventilateurs en 120 ou 140 mm.
Avec le socle en place, nous pouvons glisser un ventilateur sous ce dernier, mais si on veut mettre en place un radiateur 240 ou 280, il faudra s’affranchir de la cage HDD à ce niveau …
L’emplacement de l’alimentation intègre 4 plots munis de patin en caoutchouc.

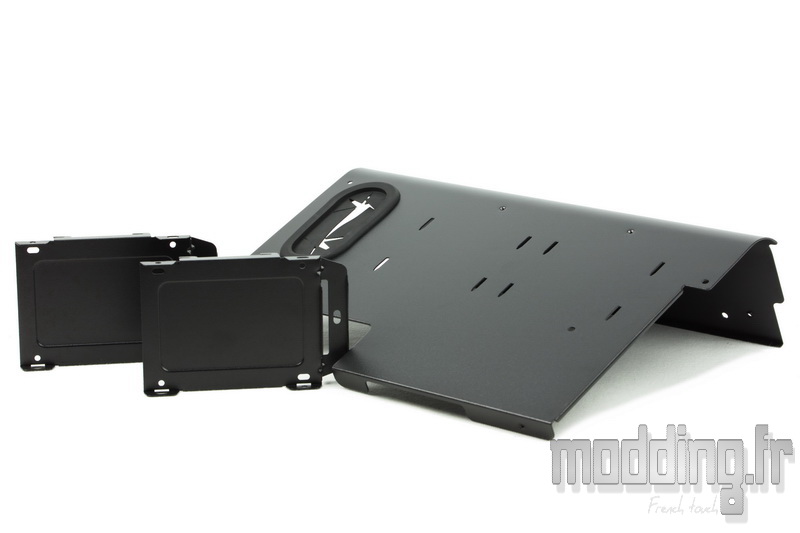

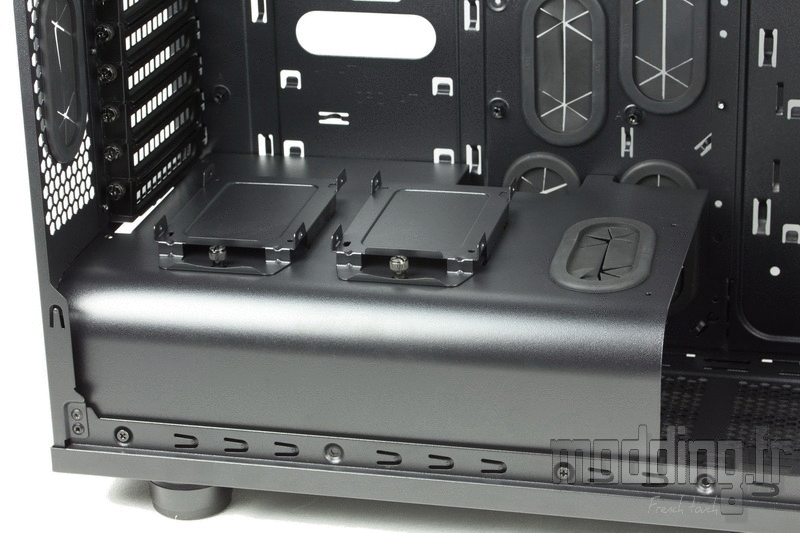

Voici donc le fameux capot, pièce maîtresse qui permet au Core X31 de se différencier du châssis du Suppressor F31.
Un cache en acier qui facilite grandement le rangement des câbles : on cache tout en dessous et hop! ni vu ni connu…
Thermaltake intègre deux supports SSD sur le dessus ce qui améliore encore un peu plus la capacité ainsi que la modularité du stockage du Core X31.
Au total nous avons 9 emplacements pour unités 2.5″ entre la cage HDD, ces deux supports et les emplacements au sein de la baie 5.25″.
La façade est facilement de-clipsable en tirant par en dessous.

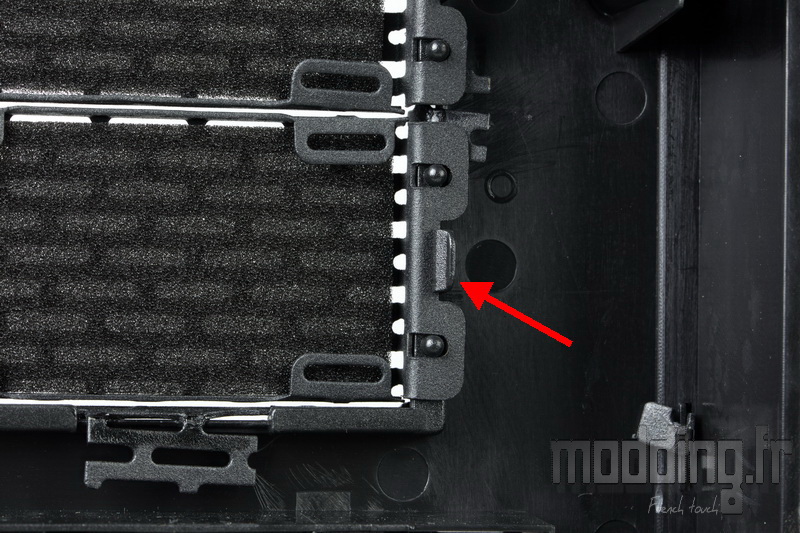

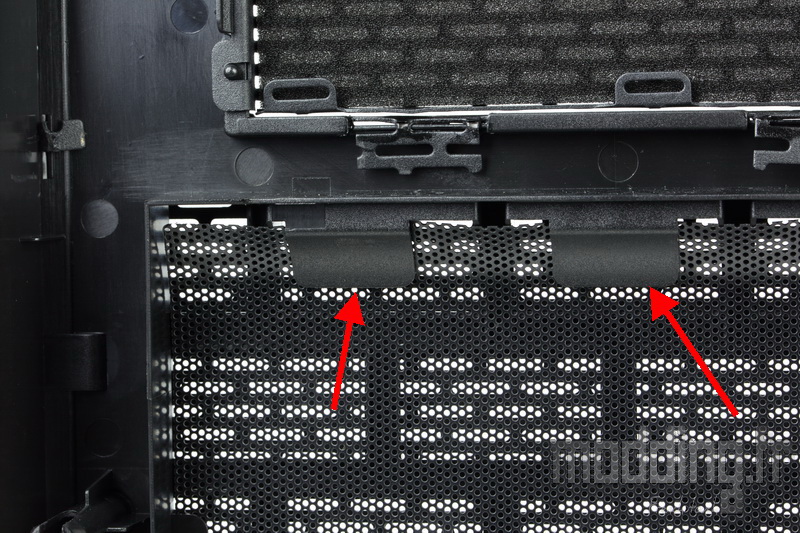

On note la présence d’ergots plastique qui retiennent le filtre placé à l’avant des ventilateurs.
Les deux caches de la baie 5.25″ sont aussi pourvus de filtre.
Ils sont maintenus à la façade par deux clips internes.

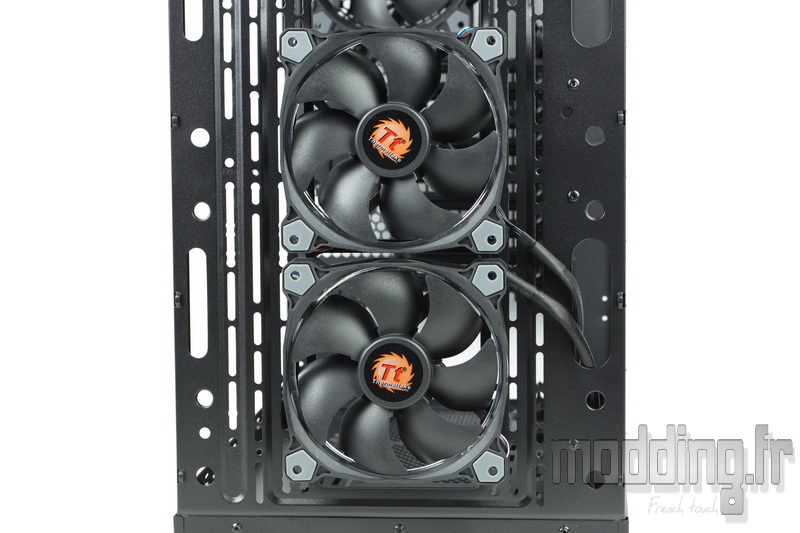

A l’avant du châssis, on retrouve donc les deux autres Riing RGB en 120 mm.

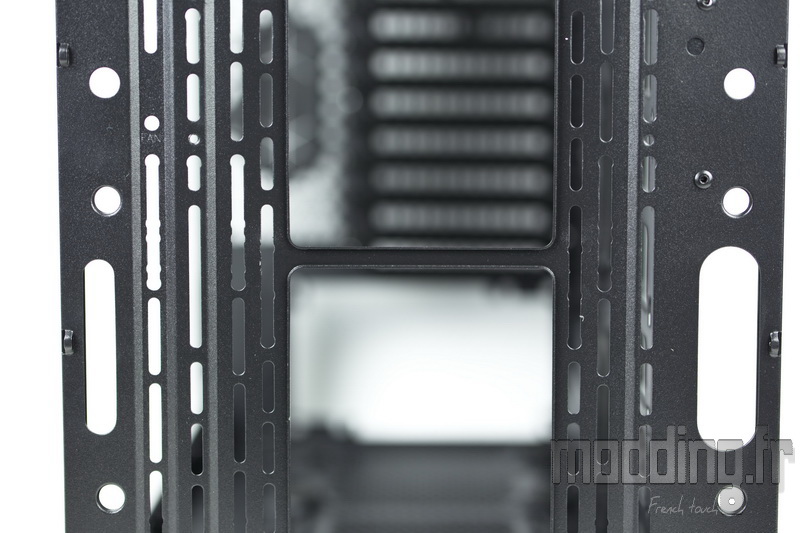

Nous avons plusieurs rangées de trous oblongues qui permettent la mise en place de deux ventilateurs en 120 mm ou deux ventilateurs en 140 mm voire même un ventilateur en 200 mm.

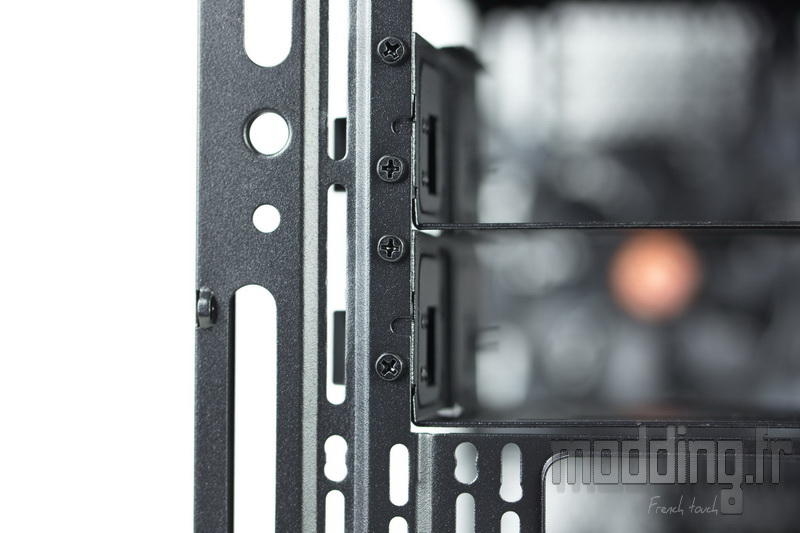

La baie 5.25″ dispose de deux emplacements indépendants l’un de l’autre.
Ils sont fixés au châssis par 4 vis.

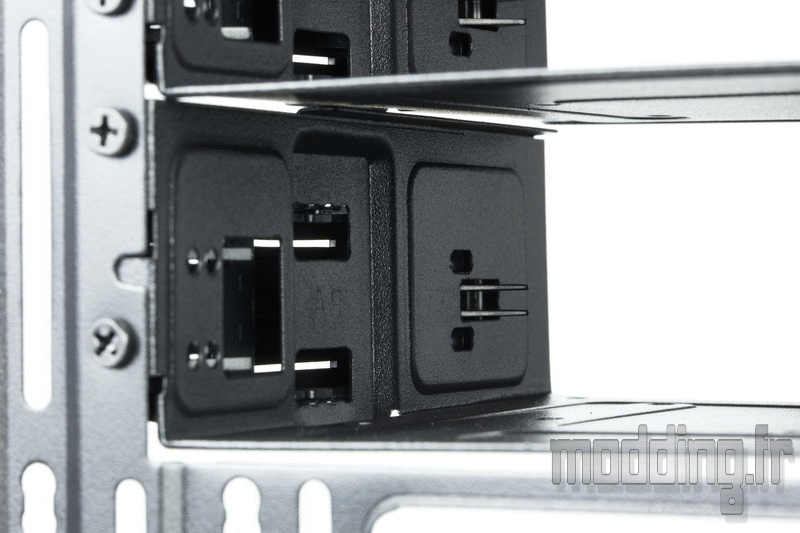

Sur cette animation nous voyons le fonctionnement du système de fixation sans outil automatique de la baie 5.25″.
On appuie ensuite sur le bouton dédié pour pouvoir libérer le lecteur optique (plus de détail dans la section montage).
Aucune cage HDD, aucune baie 5.25″, la place est libérée pour un gros watercooling.
Nous pourrons mettre en place sur l’avant du boitier un radiateur 240 ou 280 en fonction du diamètre de la ventilation.
Un radiateur 360 peut même prendre place! par contre il n’est fixé au châssis que sur les 2/3 de sa longueur…
Il est dommage de ne pas retrouver dans le bundle la petite plaque optionnelle du Suppressor F51. Un élément qui faisait aussi défaut dans le Suppressor F31….

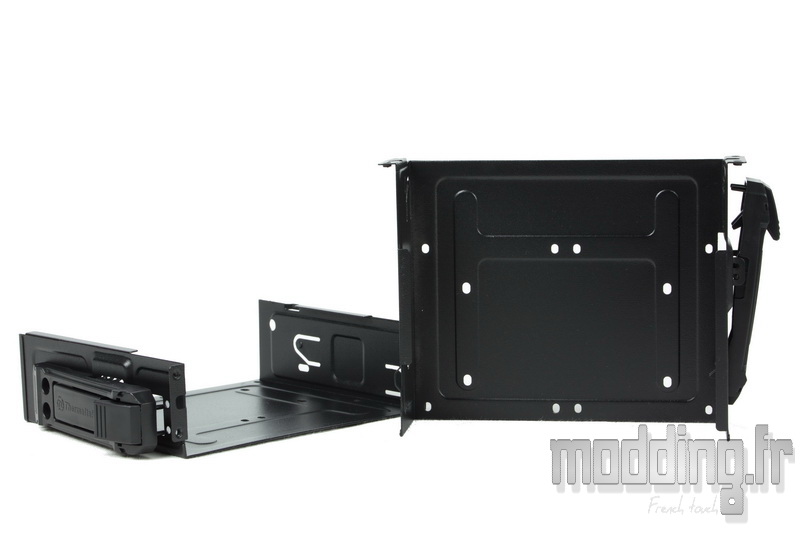

Les deux baies 5.25″ indépendantes l’une de l’autre.
On aperçoit la présence des trous permettant la mise en place d’unités de stockage 3.5″ (x 1)ou 2.5″(x 2).
Le panneau avant est fixé au châssis par deux vis.

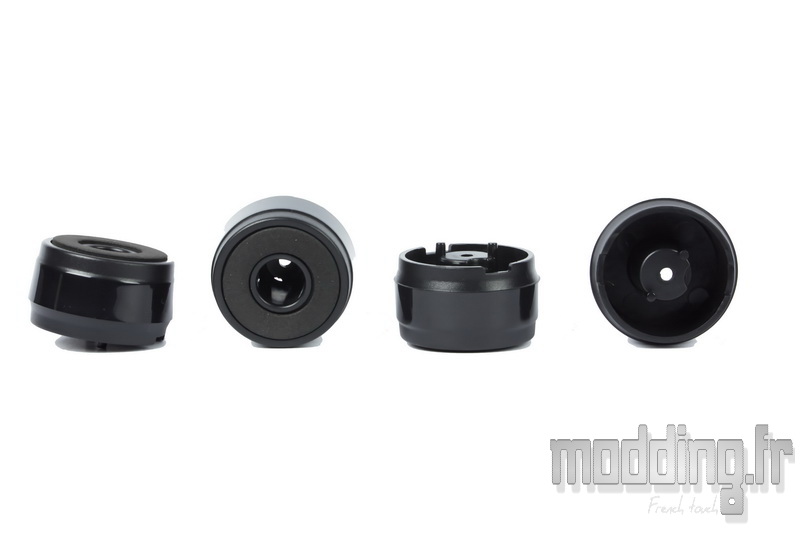

Les pieds du Core X31 sont aussi amovibles.

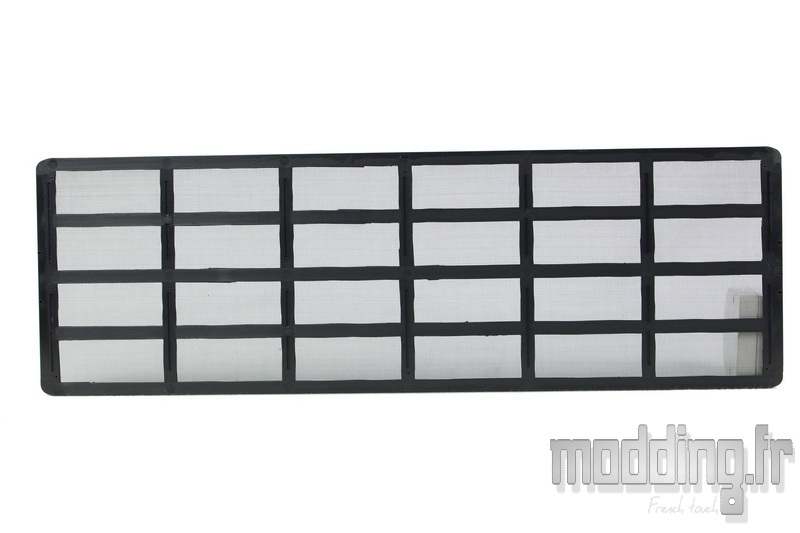

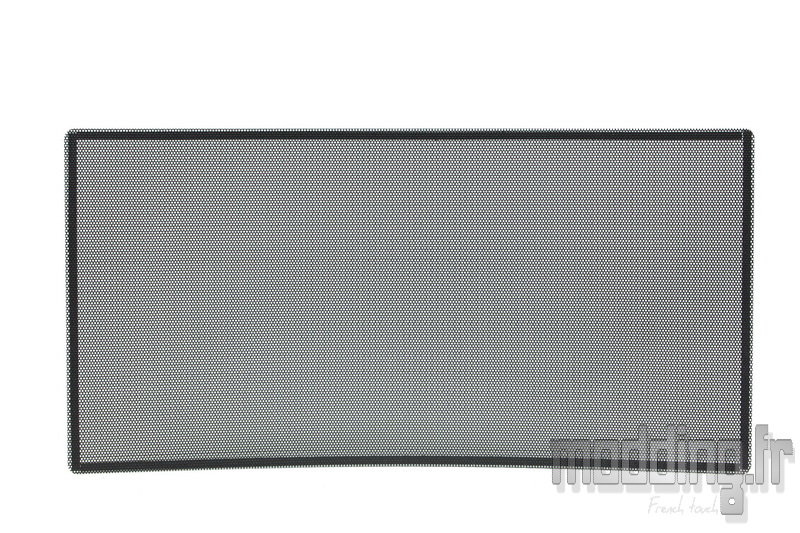

Le filtre magnétique qui prend place au-dessus du boitier.
Le grand filtre qui occupe tout le bas du Core X31 avec ses deux “poignées” permettant d’y avoir accès aussi bien à l’arrière du boitier qu’à l’avant.

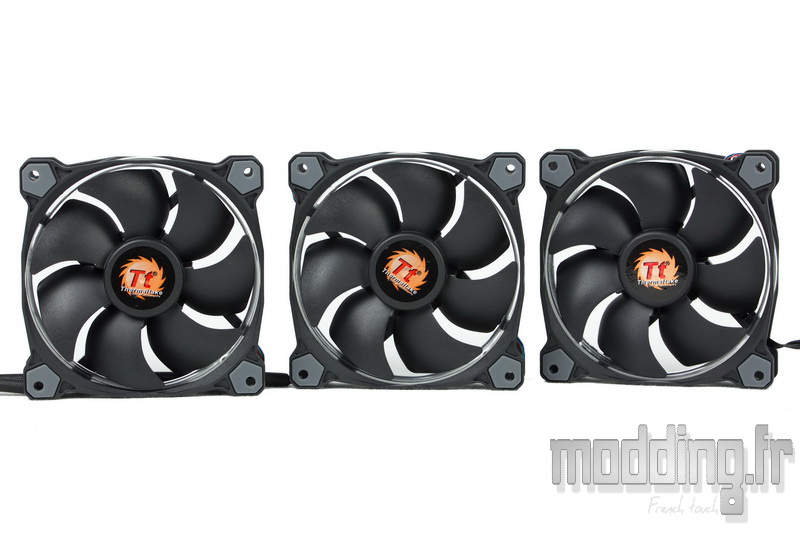

Nous avons la version Limited Edition du Core X31 qui se distingue par la présence de trois ventilateurs Riing RGB en 120 mm.
Vitesse de rotation de 800 à 1500 tr/min engendrant un débit d’air de 22.14 à 40.6 CFM (soit 37.6 à 69 m3/h). et une pression statique de 0.57 à 2.01 mmH2O.
Et voila le reste des éléments du châssis qui sont reliés ensemble par des rivets.

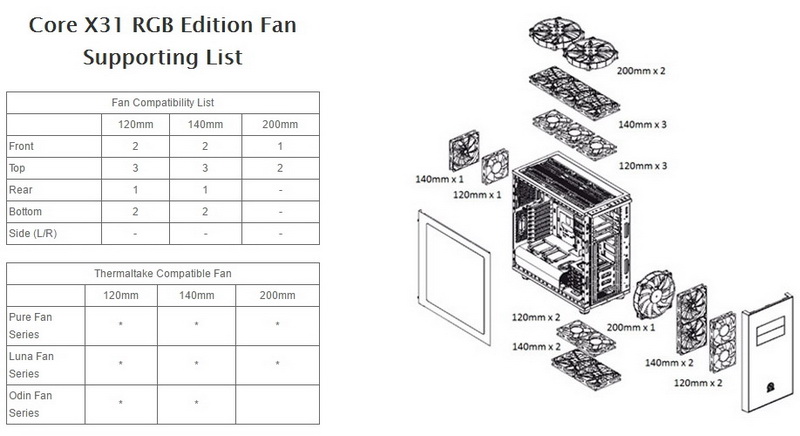

Voici un petit récapitulatif quant aux possibilités en Aircooling du Core X31.

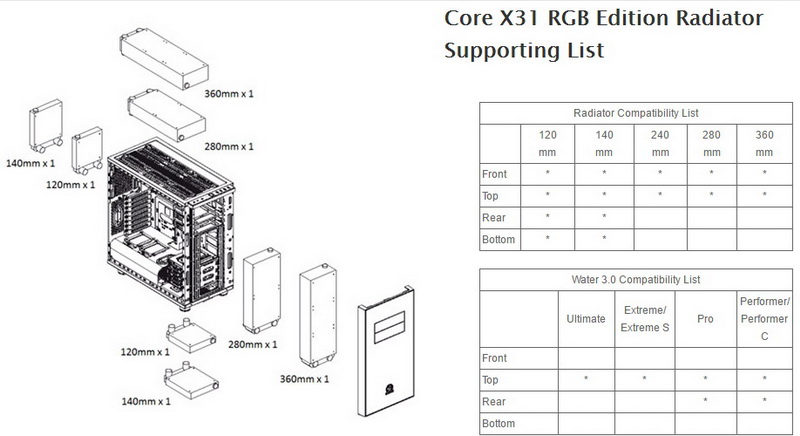

Ici nous avons le récapitulatif quant à ses possibilités en Watercooling avec aussi la liste de compatibilité concernant la série Water 3.0 des AIO Thermaltake.
