Montage :
On commence par le montage des unités de stockage 3.5″.
La mise en place se passe d’outil.

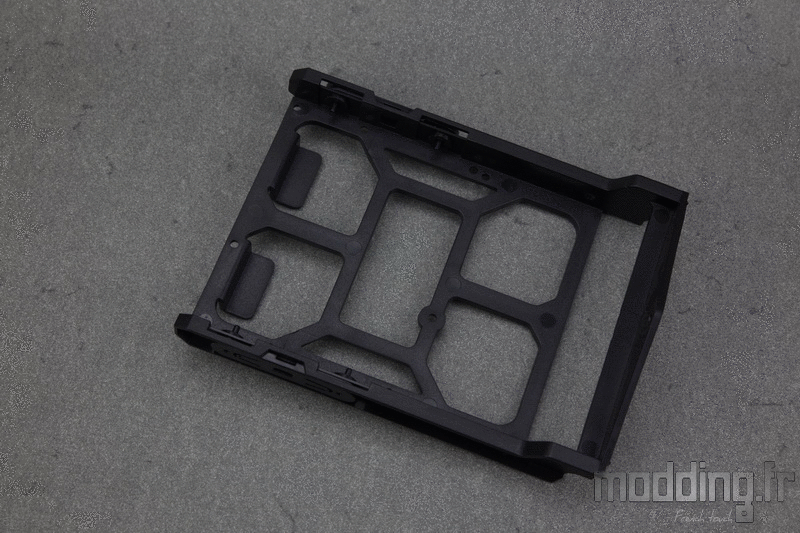

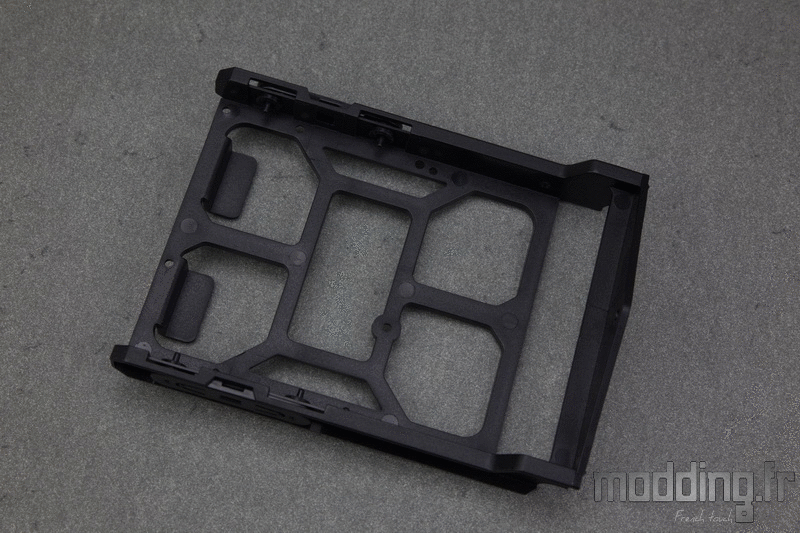

On retire les plaquettes latérales munies de deux ergots en plastique.
Le tiroir intègre deux petits plots sur l’un des bords.

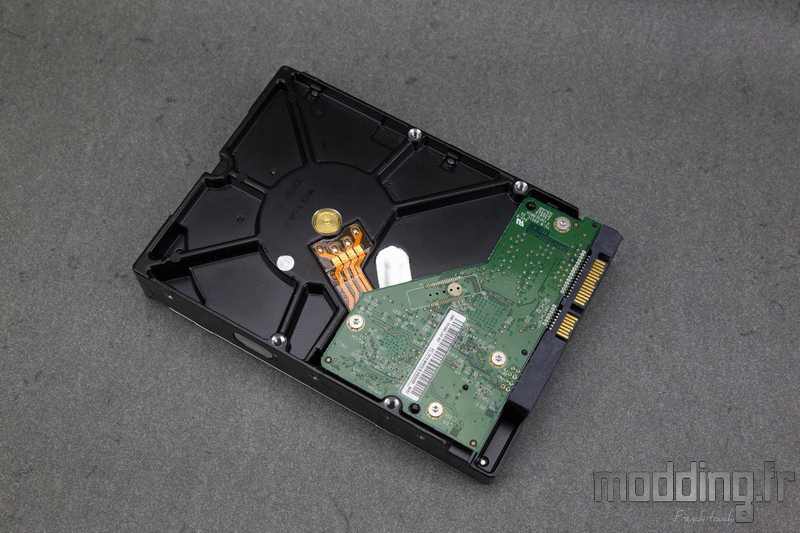

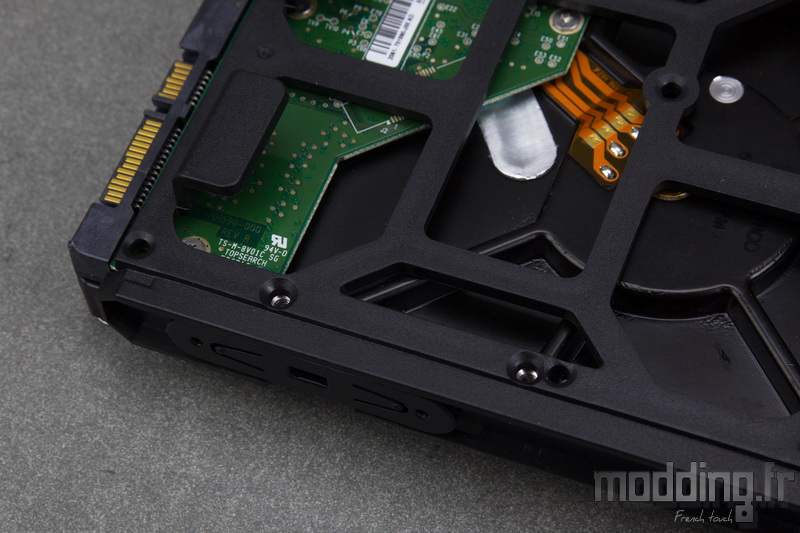

On glisse le disque dur jusqu’à le caler sur ces plots.
Ne reste plus qu’à remettre en place les plaquettes dont les ergots passent au travers des silentblocs afin de prendre en charge le disque dur.
On peut sécuriser la fixation du disque avec deux vis placées sous le support.
Cependant, malgré l’empreinte fraisée des points de fixation, on doit se contenter des vis UNC-6.32 à tête large incluses dans le bundle.
Chaque support peut aussi accueillir une unité 2.5″.
Alors que ça pourrait être la cas, les points de fixation ne se situent pas au centre du support mais décalés sur l’un des bords… cela implique de retirer l’une des plaquettes latérales…
La fixation se fait par le dessous et nous utilisons les vis M3 x 5 mm dotées d’une tête fraisée.
Nous plaçons les deux supports à l’interieur du châssis dans leur emplacement respectif.

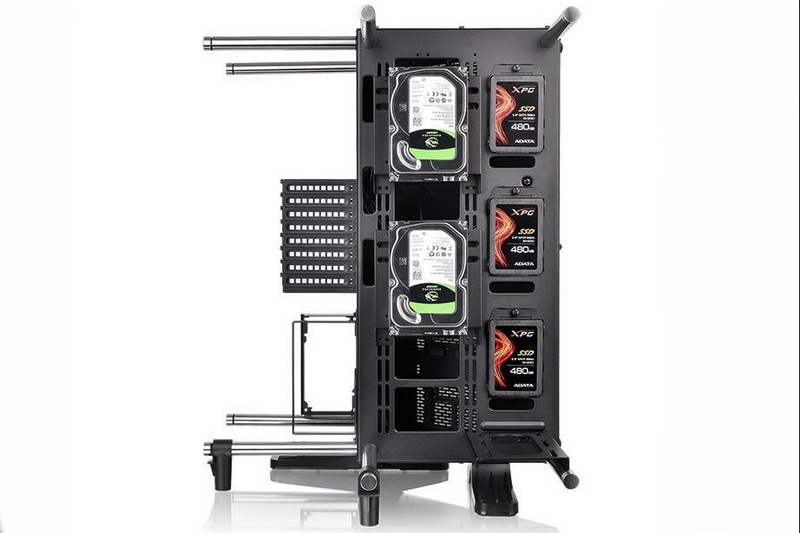

Si nous possédons plus que deux disques durs 3.5″, Thermaltake propose une seconde alternative à leur mise en place.
Cependant il faut composer avec le radiateur de Watercooling en plaçant le support +/- bas sur l’emplacement dédié au radiateur. La fixation du support se fait par l’intérieur du châssis en utilisant des vis à main.
Si dans l’éventualité où nous installons une config entièrement refroidie par un système en Aircooling, le coté droit du Core P90 devient un compartiment totalement dédié au stockage. De ce fait, nous allons pouvoir utiliser les deux supports en acier prêts à accueillir ce genre de disque dur. (Photo issue du site Thermaltake).

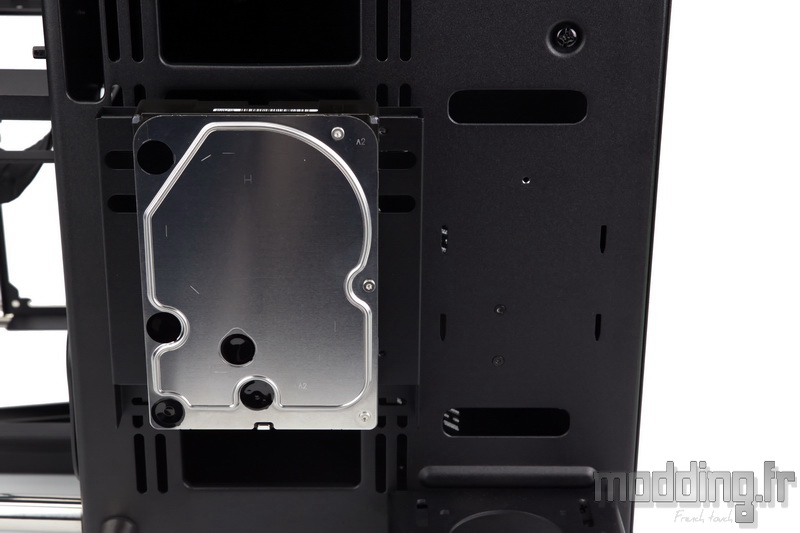

En ce qui concerne l’unité 3.5″, la fixation se fait par en-dessous de la plaque en acier à l’aide des vis UNC-6.32.
Malheureusement Thermaltake a fait l’impasse sur les rondelles en caoutchouc…
Le support dispose aussi de points de fixation pour une unité 2.5″.
La fixation se fait toujours par en-dessous à l’aide des vis M3 x 7 mm incluses dans le bundle.

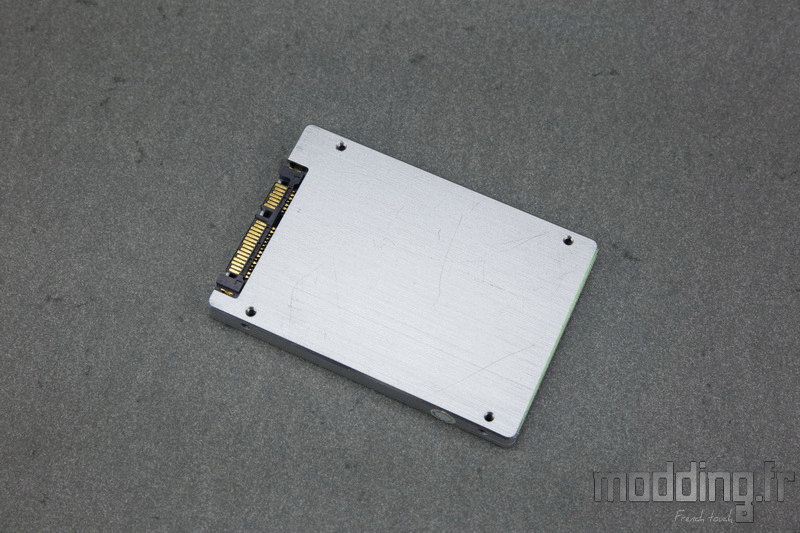

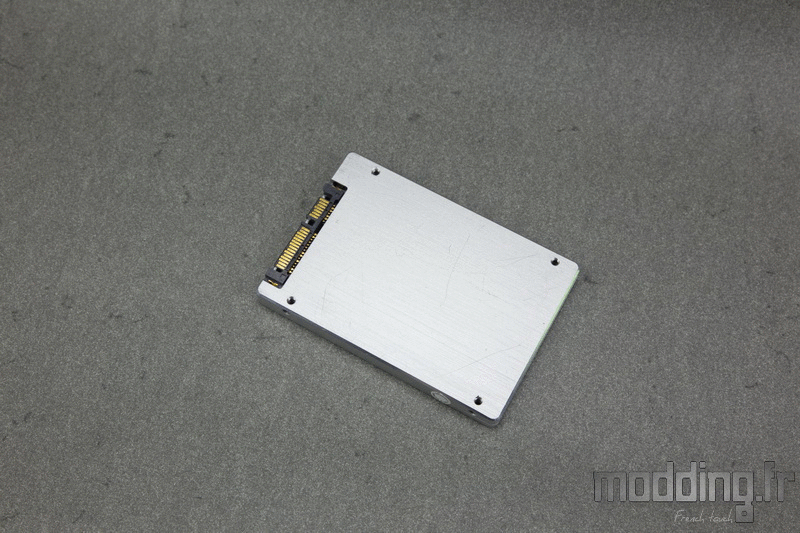

De par l’absence de silentbloc, on conseille l’utilisation d’un SSD…

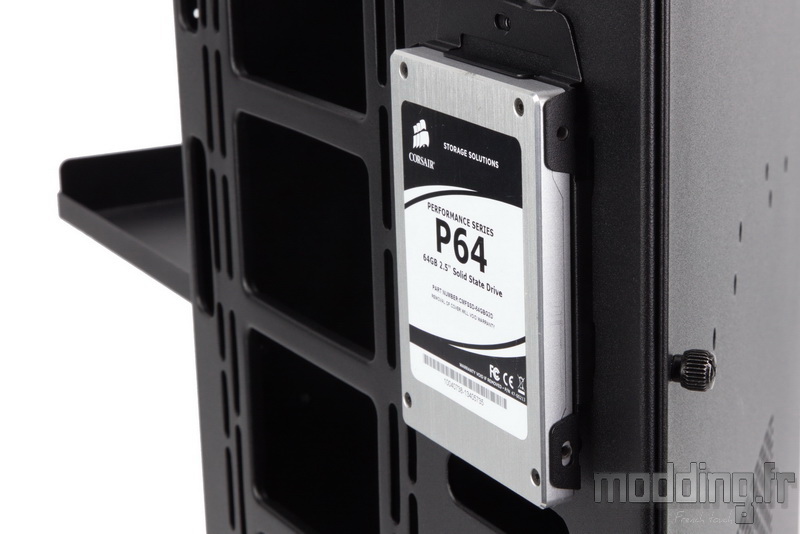

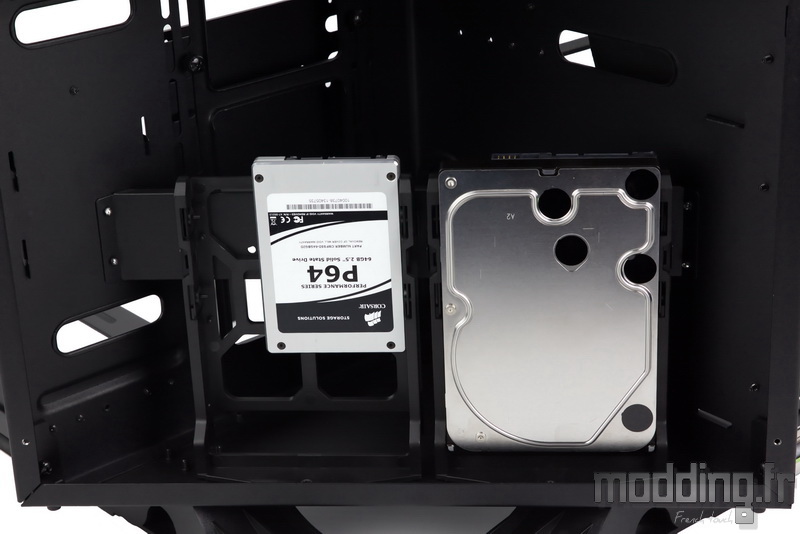

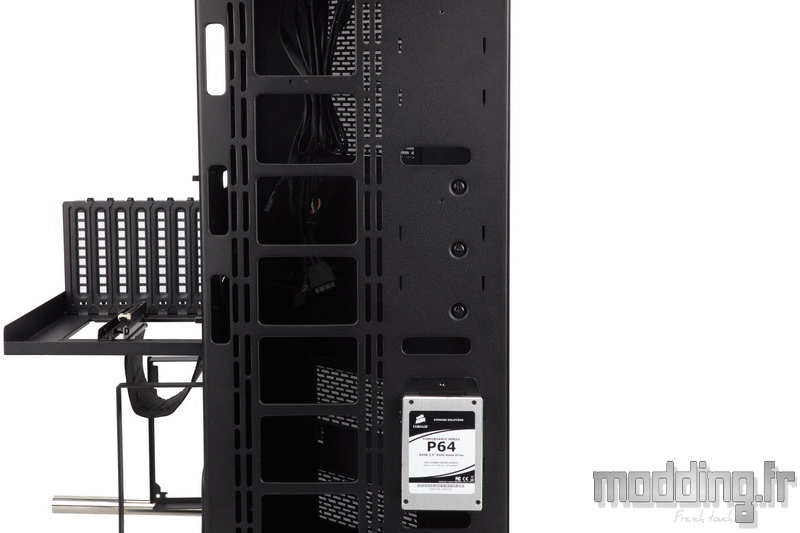

… Cependant ces derniers disposent de trois supports dédiés.
On utilise les vis M3 x 7 mm avec une fixation par en-dessous ou…
… Sur les cotés.
Le Core P90 propose trois emplacements pour ce type de support.
Pour rappel, Thermaltake fournit les trois supports.
On s’occupe ensuite du bloc d’alimentation.

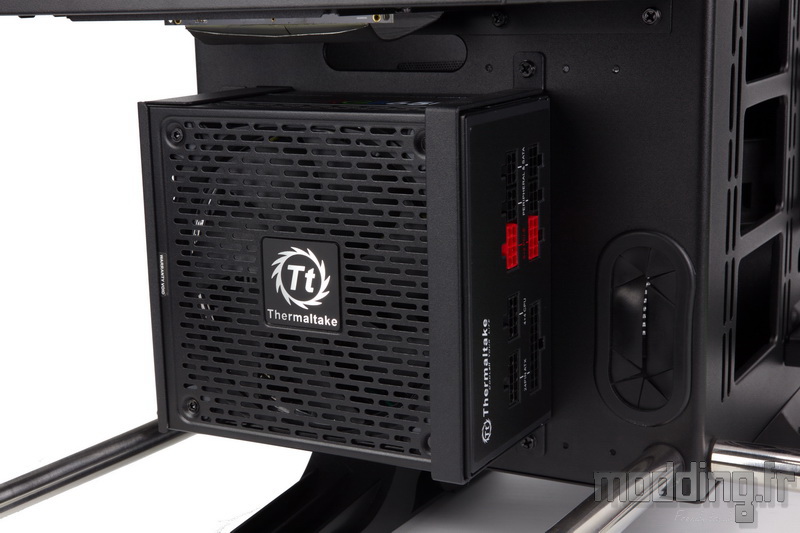

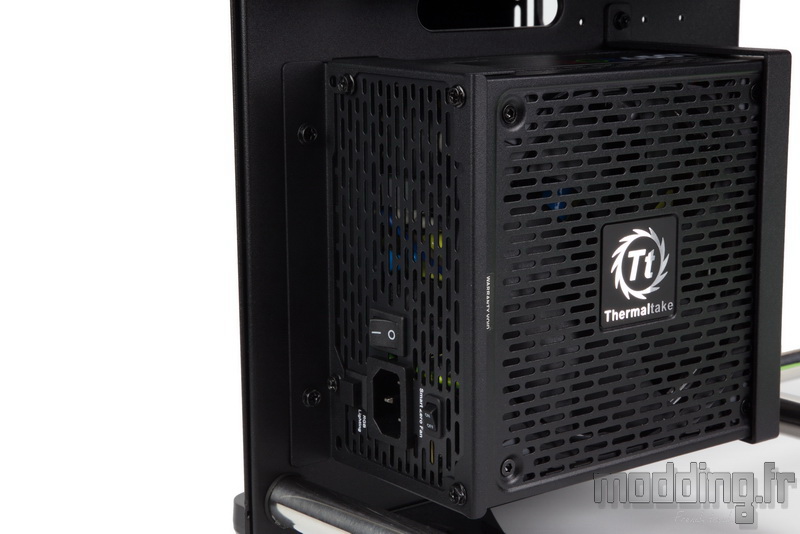

On visse dans un premier temps la partie arrière sur son cadre dédié par le biais de 4 vis UNC-6.32.
Nous allons ensuite plaquer la partie avant du bloc grâce à l’arceau en acier qui vient alors se fixer sur le châssis.
En fonction de la profondeur de l’alimentation, nous avons à notre disposition 4 points de fixation.
Le boitier peut accueillir des blocs jusqu’à 220 mm de profondeur.

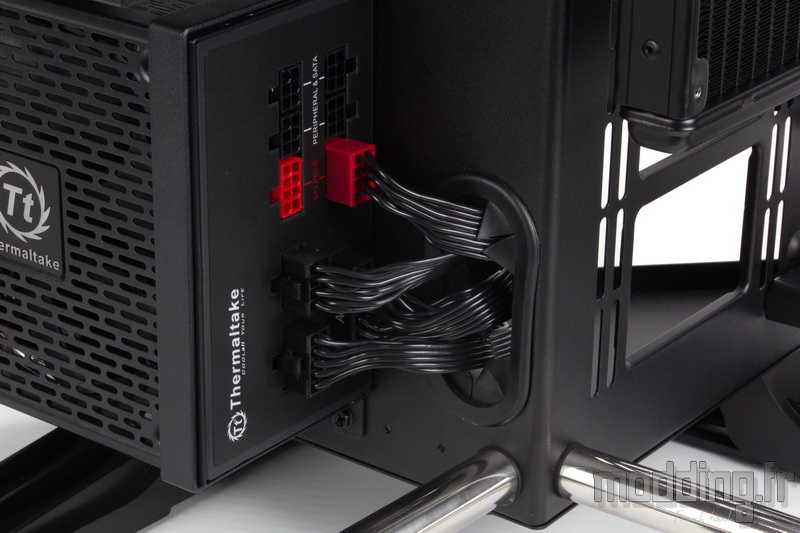

Il est à noter que pour la profondeur maximale, nous tombons pile poil sur le grommet du passage des câbles.
L’emplacement favorise une orientation du bloc afin que sa face ventilée soit en première ligne, de quoi mettre en valeur la gamme RGB des alimentations Thermaltake.

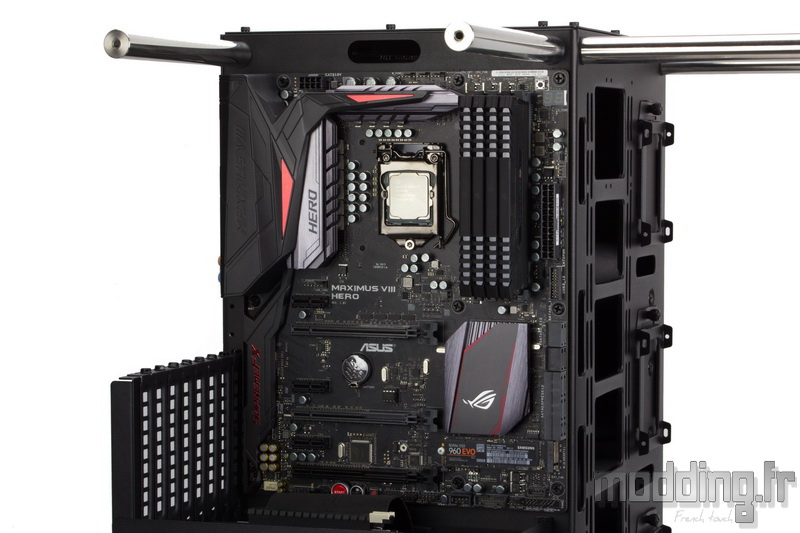

Avec un boitier totalement ouvert, nous n’avons aucun soucis quant à la mise en place de la carte mère.
On se passe même de la plaque de l’I/O Shield. Nous utilisons les vis …….. UNC-6.32… Il doit encore en rester en principe :p
De par la présence de la vitre, nous avons 180 mm de disponible pour la hauteur d’un ventirad.

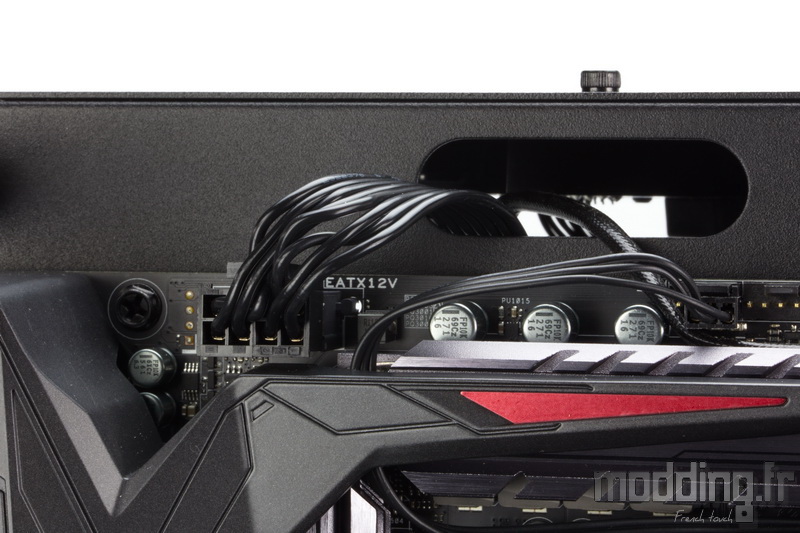

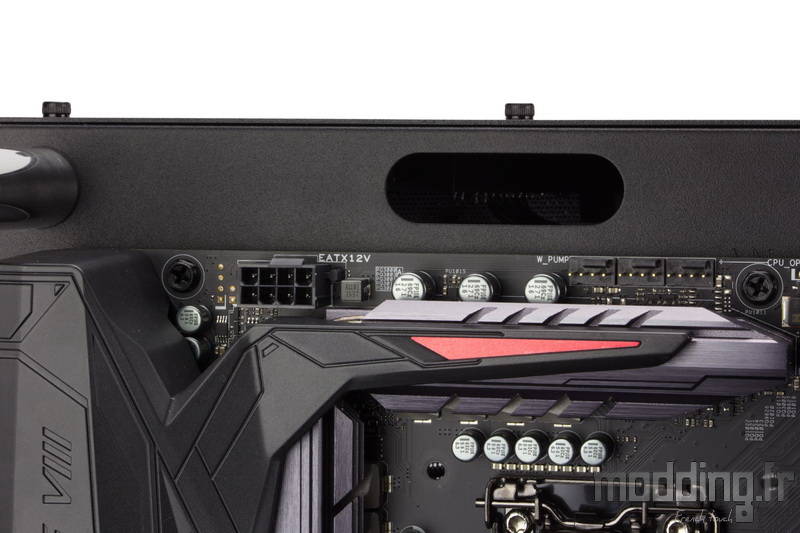

Le Core P90 dispose d’une ouverture placée au-dessus de la carte mère, idéal pour notamment glisser…
… Le câble CPU.
On peut se poser la question de la longueur de câble qu’il faut pour parcourir la distance entre cette ouverture et l’entrée des différents câbles issus de l’alimentation : les 650 mm proposés par l’alimentation Thermaltake sont largement suffisants.

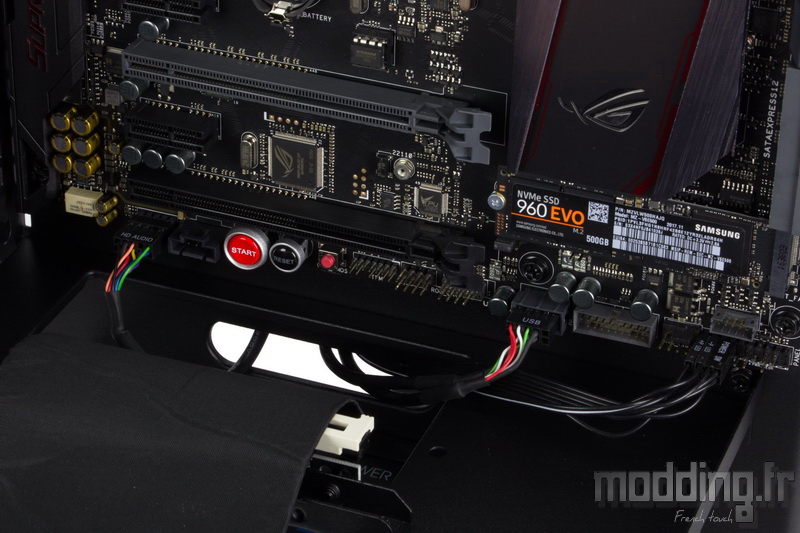

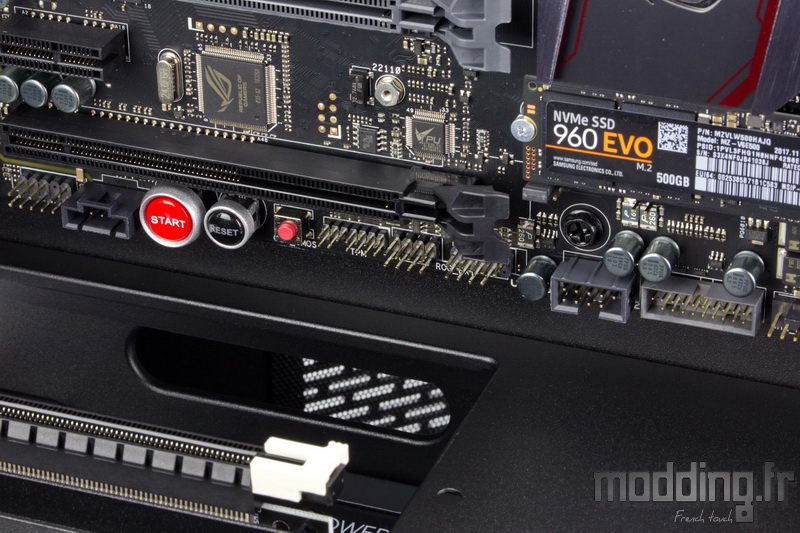

En ce qui concerne les prises inférieures de la carte mère, nous avons une ouverture située sous la carte mère et dans notre cas sous le support en acier du système de fixation des cartes graphiques à la verticale.
Nous y glisserons notamment les câbles issus du boitier.
A noter qu’il vaut mieux le faire avant de brancher le Riser…
Le Core P90 peut accueillir des cartes mères au format : mini ITX, Micro ATX et ATX.
Dans ce dernier format, le bord de la carte mère arrive juste au niveau de l’angle à 90° séparant les deux compartiments du boitier.

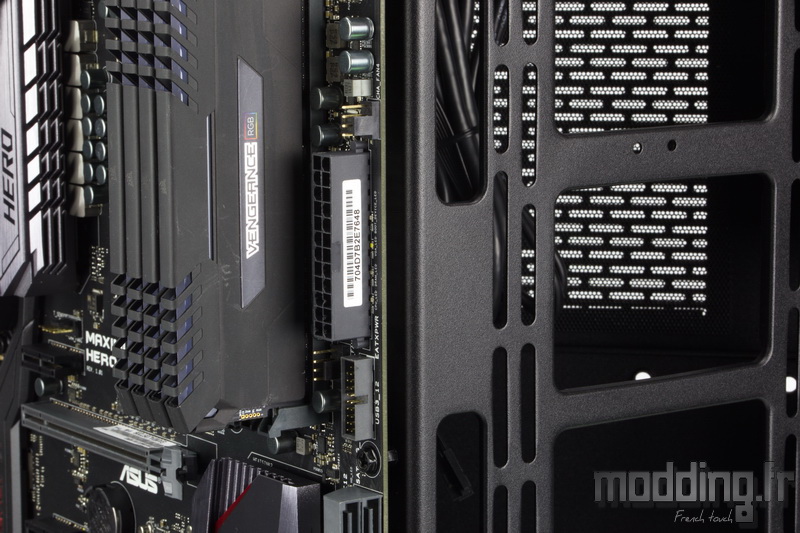

On se sert des trois ouvertures positionnées sur le bord interne du compartiment secondaire pour passer les câbles de l’alimentation (ATX 24 broches et PCIe entre autres).
Comme son nom l’indique, l’emplacement pour radiateur permet d’installer un radiateur de Watercooling…
La fixation se fait par l’interieur du châssis.
La forme oblongue des points de fixation permet d’ajuster la hauteur du radiateur.
Cela ne pose pas de problème pour un radiateur issu d’un circuit de Watercooling personnalisé.
Mais dans le cas d’un radiateur issu d’un AIO, nous pouvons nous trouver coincé dans la mise en place du module pompe/waterblock sur le processeur de part des tuyaux trop courts…
Ce qui est le cas de notre Floe Riing 240 TT Premium Edition avec ses 326 mm… Et ce même en jouant sur la hauteur du radiateur.
C’est là que Thermaltake détourne la fonction d’un accessoire qui à l’origine permet d’installer un disque dur 3.5″ à l’extérieur du boitier.

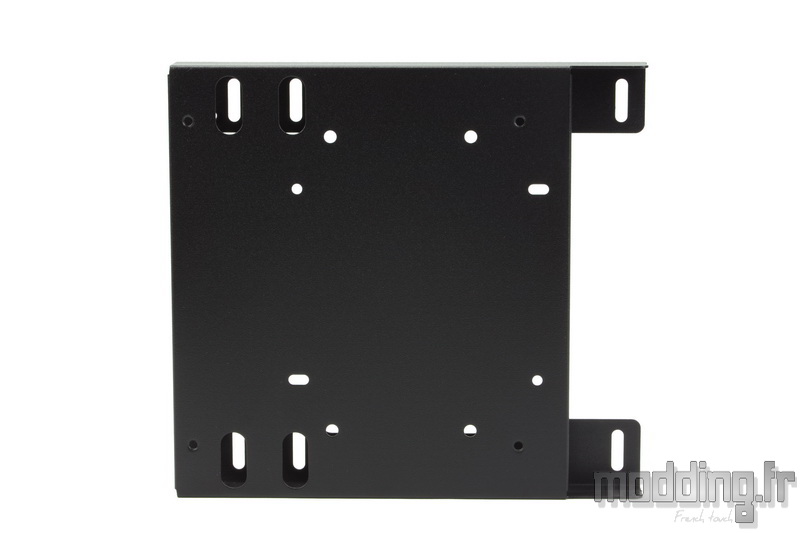

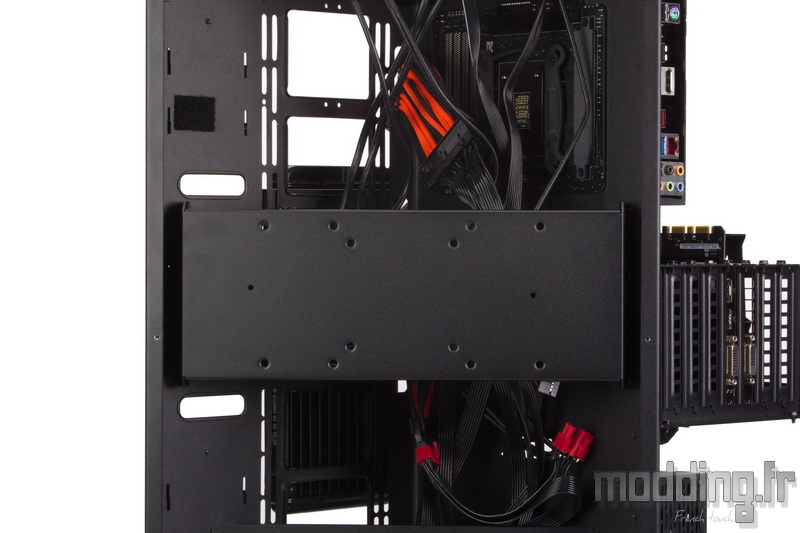

Comme on peut le voir sur cette photo, le support dispose de 4 points de fixation pour une unité 3.5″ et de 4 points de fixation pour une unité 2.5″.
On distingue 4 autres trous, positionnés à proximité des coins de la platine, taraudés d’un pas de vis UNC-6.32.
Du coup la face externe qui sert à fixer le disque dur va se retrouver contre la paroi du châssis, et ces trous vont permettre sa fixation au niveau de l’emplacement du radiateur.

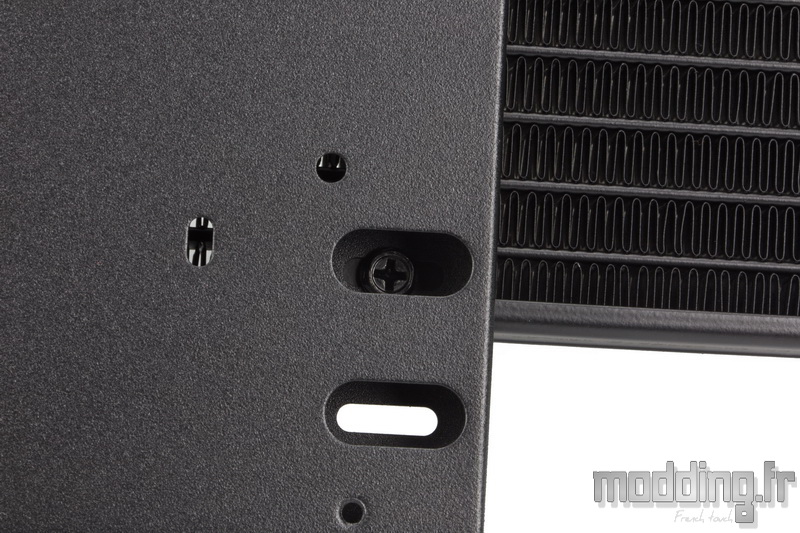

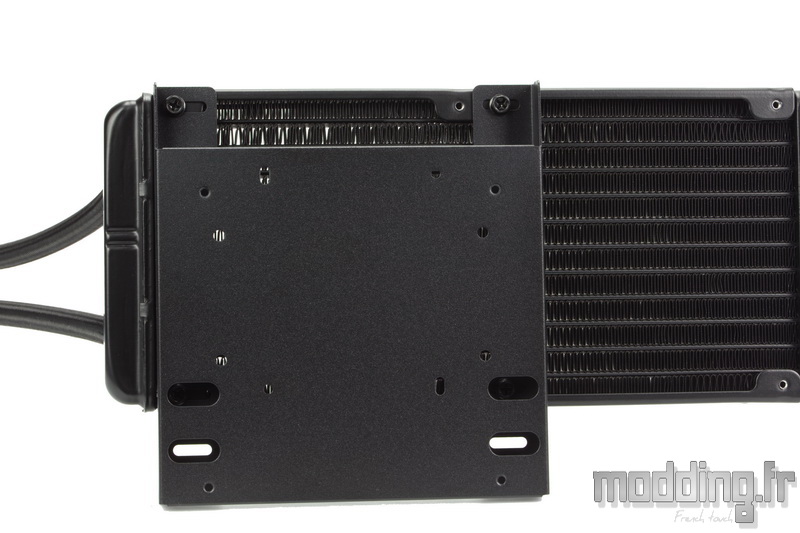

Mais au préalable, Nous fixons le support sur le radiateur en installant des vis UNC-6.32 au travers des orifices de forme oblongue.
Nous n’avons aucun soucis pour glisser les vis UNC-6.32 à travers la plaque.

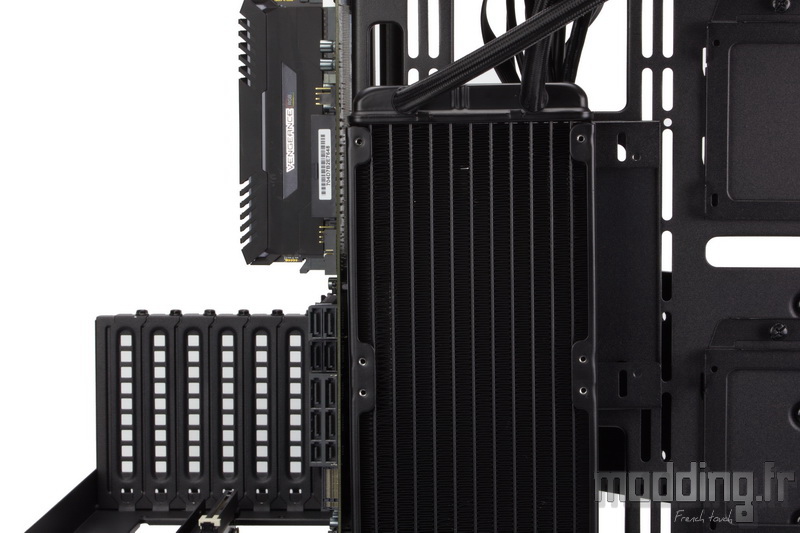

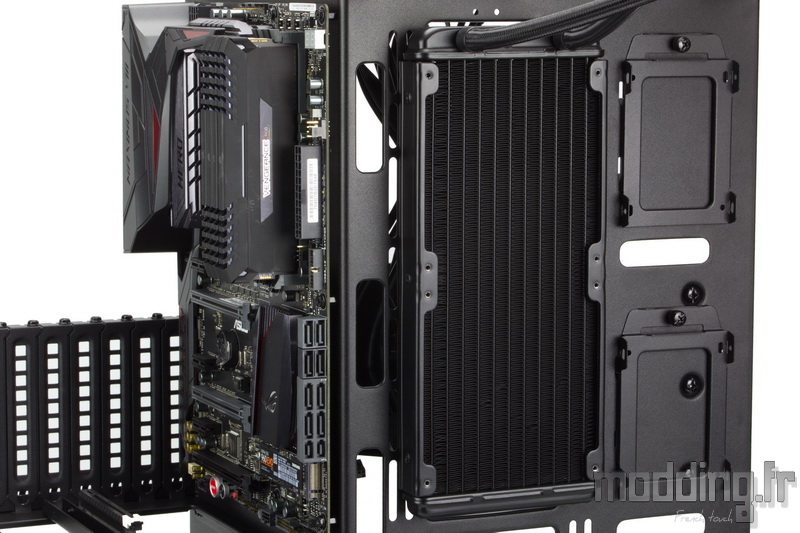

Le but est donc de décaler le radiateur de notre AIO vers le centre du boitier et donc de le rapprocher la carte mère.

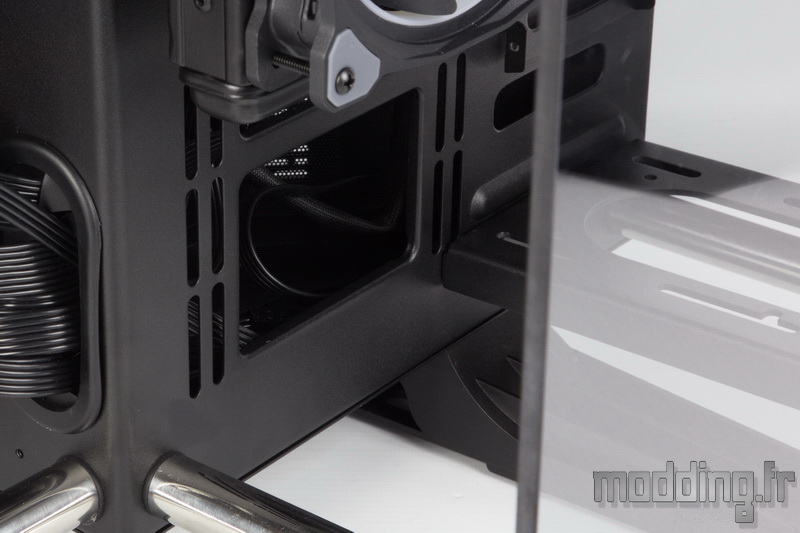

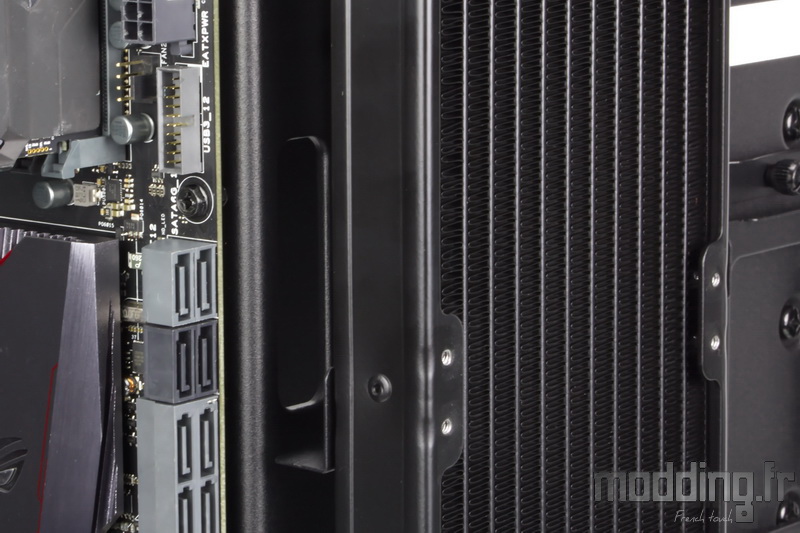

Forcement le radiateur recouvre un ou plusieurs passages de câbles, mais le support écarte ledit radiateur à bonne distance de la paroi ce qui laisse la possibilité de glisser les câbles en l’état (on peut bien sûr anticiper la mise en place des câbles). Mais surtout, cela ne bride pas le flux d’air sortant inhérent de la ventilation propre au radiateur.
Voilà qui est mieux!!!

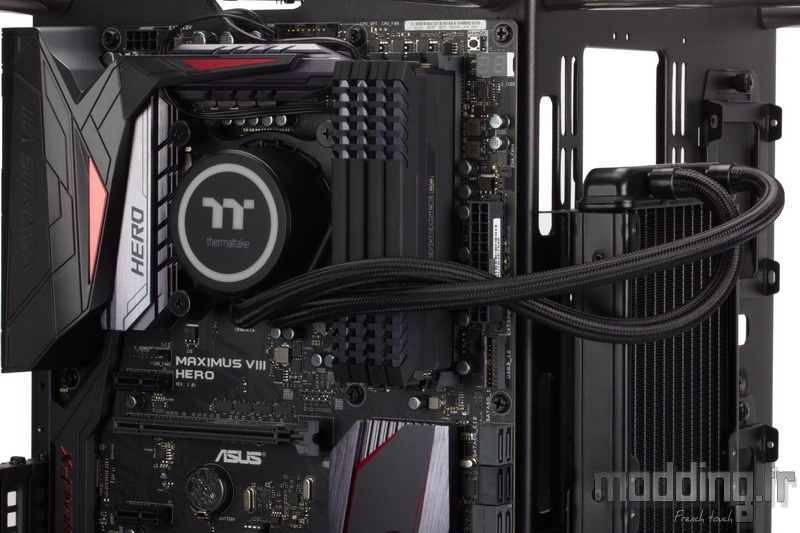

Nous pouvons maintenant placer correctement notre module pompe/waterblock sur le processeur.
Force de constater que les 326 mm de tuyaux restent un minimum en terme de longueur.

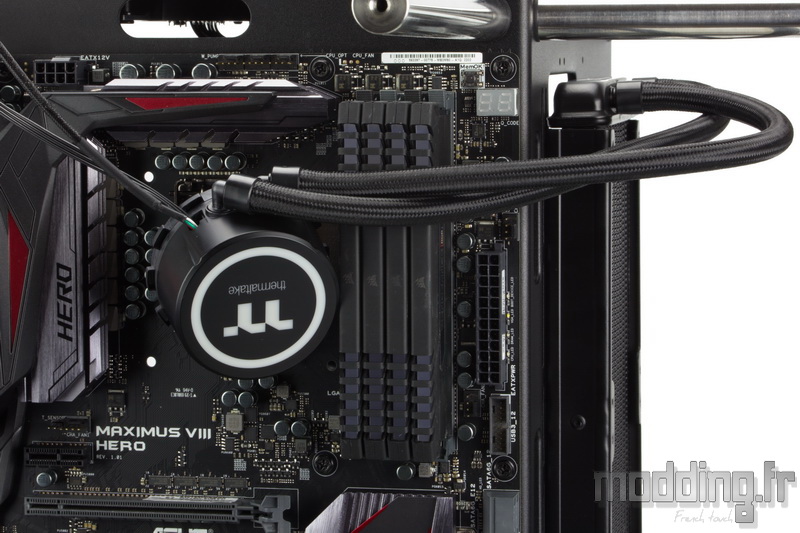

Afin de garder le logo Thermaltake à l’endroit, nous n’avons pas d’autres choix que de passer ces tuyaux par dessus les barrettes mémoires…
Cependant, si nous n’utilisons pas le second support pour placer un disque dur 3.5″ à l’extérieur du boitier, on dispose de toute la place qu’offre l’emplacement radiateur du Core P90 pour ajuster au mieux la position en hauteur de notre radiateur 240.
L’installation du waterblock peut se faire avec la carte mère installée sur le châssis.

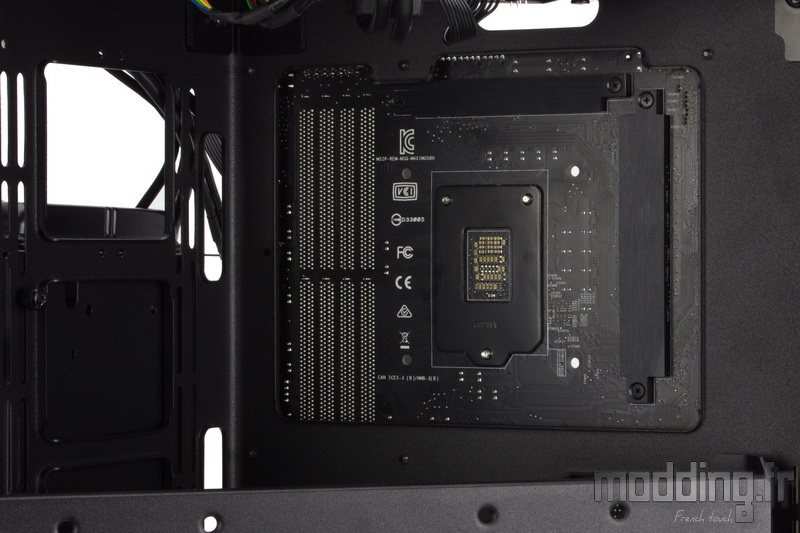

L’accès à l’arrière du Socket est plus que large!!!
Nous avons vu que le Core P90 offre deux types d’installation de la carte graphique. La méthode classique qui consiste à brancher directement la carte graphique sur le port PCIe, ainsi elle se retrouve en position horizontale.
Ou nous passons par le système de fixation à la verticale en ayant installé au préalable le support adéquat qui reçoit l’ossature des équerres PCI et le ou les supports Riser.

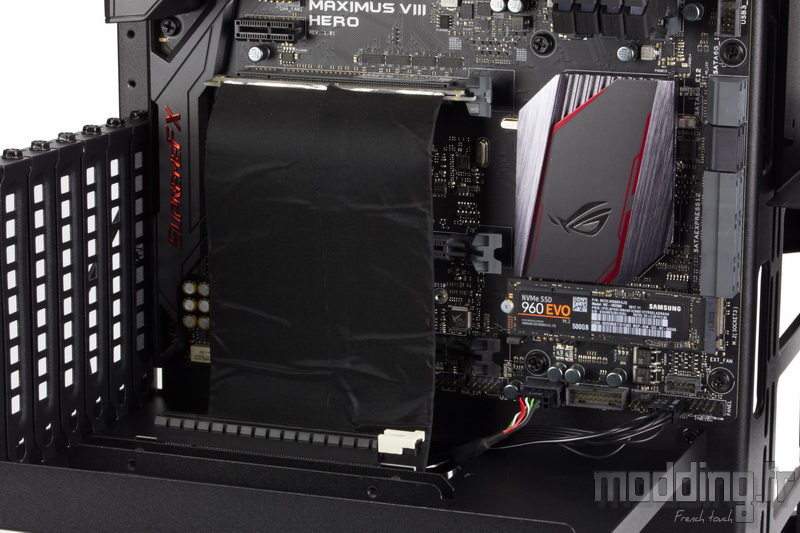

Ce Riser est correctement fixé sur son support, il ne reste plus qu’à brancher la nappe sur le port PCIe de la carte mère.
En général, lorsque ce système est présent dans les boîtiers, il se limite à accueillir qu’une seule carte graphique.
Avec le Core P90, nous pouvons installer deux cartes graphiques dans cette position. Il faut juste se procurer un second Riser.
Attention aussi à l’ordre de branchement des nappes… Afin de faciliter la tâche, on procède comme suit :
- Branchement 1 : Riser du support le plus éloigné de la carte mère sur le port PCIe inférieur.
- Branchement 2 : Riser du support placé au plus prés de la carte mère sur le premier port PCIe

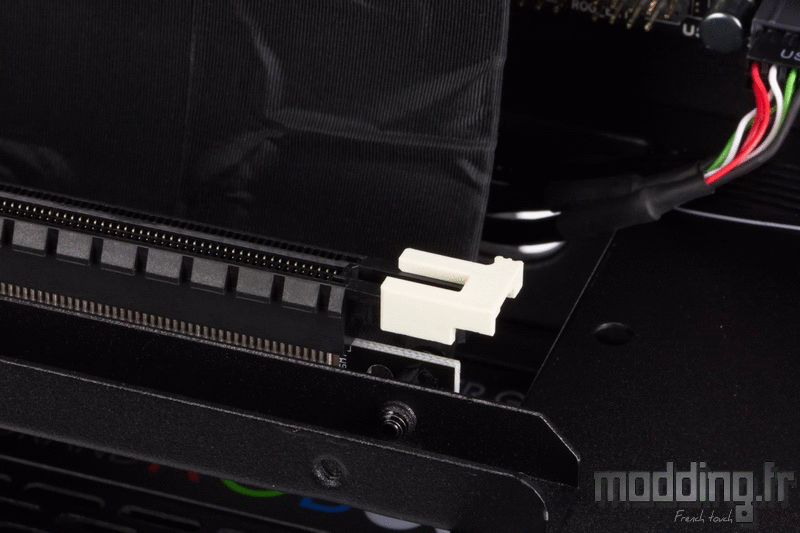

Le Riser dispose d’un loquet visant à sécuriser le branchement de la carte graphique.
Avant d’installer cette dernière, on veille à placer ce loquet en position ouverte.

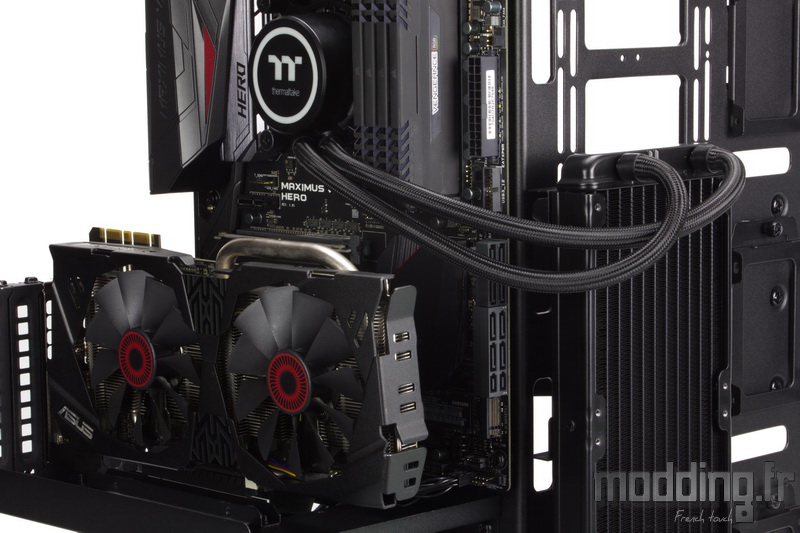

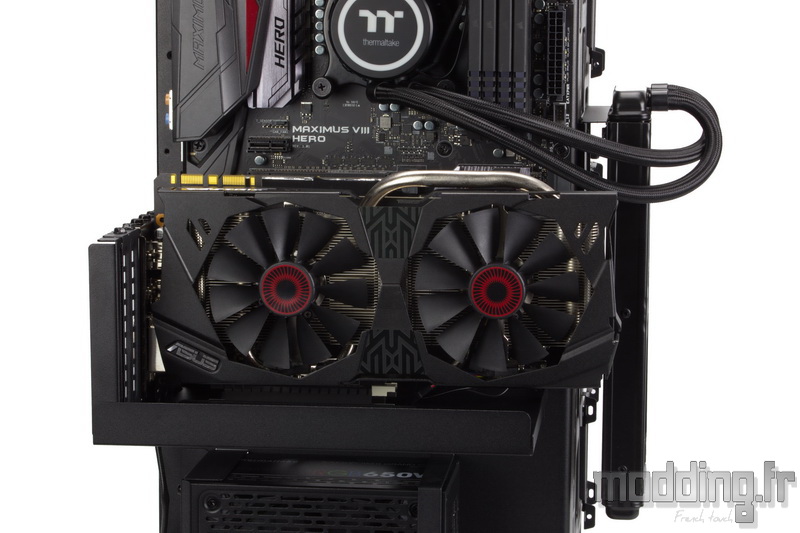

On fixe ensuite notre carte graphique sur l’ossature des équerres PCI.
Lorsque l’on dispose d’une seule carte graphique, nous pouvons +/- éloigner cette dernière de la carte mère.
Nous choisissons la position intermédiaire qui nous semble la plus judicieuse : assez éloignée de la carte mère sans être trop prés du panneau en verre trempé.
De plus, cette position à distance de la carte mère nous permet d’ajuster au mieux la position du radiateur afin que les tuyaux ne viennent pas trop gêner le rétroéclairage des barrettes mémoire.

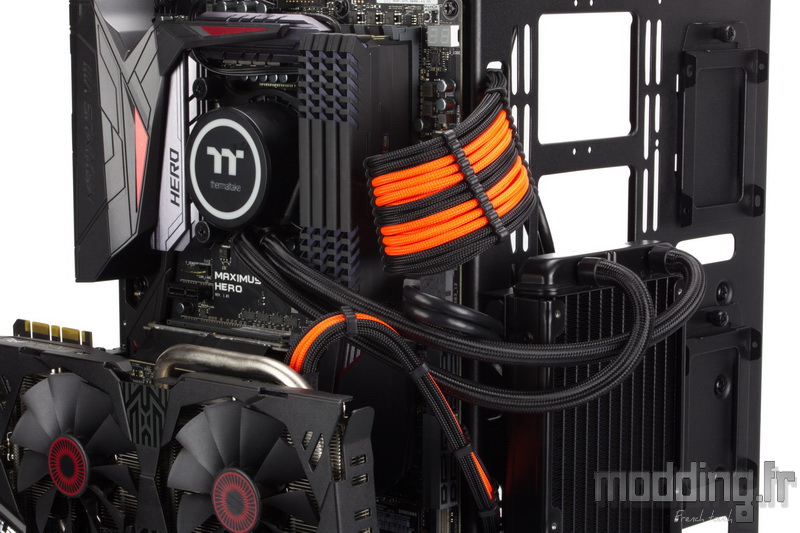

Et puis tant qu’à sublimer l’installation de la config au sein du Core P90, nous utilisons les rallonges de la marque.
La forme triangulaire du châssis offre, du coup, nettement plus de place pour loger les différents câbles que sur le Core P5.
Il reste dommage de ne pas intégrer quelques points d’ancrage du coté de la paroi qui reçoit la carte mère pour rassembler au maximum les câbles à ce niveau…
Ainsi, nous ne risquerions pas de les apercevoir au travers des ouvertures de l’emplacement radiateur laissées libres…
On chipote un peu :p
Les divers branchements sont effectués.
On referme la paroi arrière du Core P90.
Nous installons les panneaux en verre trempé.
L’avantage de ce boitier ouvert est que l’on peut nettoyer les deux faces du verre une fois le panneau installé…
De par le concept “Open Frame” du Core P90, nous n’allons pas réaliser notre batterie de tests vu que :
- 1 : le Core P90 ne dispose pas de ventilateur.
- 2 : le Core P90 étant totalement ouvert, il n’y pas de limitation du flux d’air.
C’est donc comme si nous installions notre config hors d’un boitier quelconque.
Du coup, nous avons installé certains composants issus de la marque Thermaltake comme l’alimentation ou l’AIO afin de mettre en avant la fonction réelle du Core P90 : une véritable vitrine.
Mais au lieu de donner que sur une seule face comme sur le Core P5, nous avons deux faces positionnées à 90° l’une de l’autre.

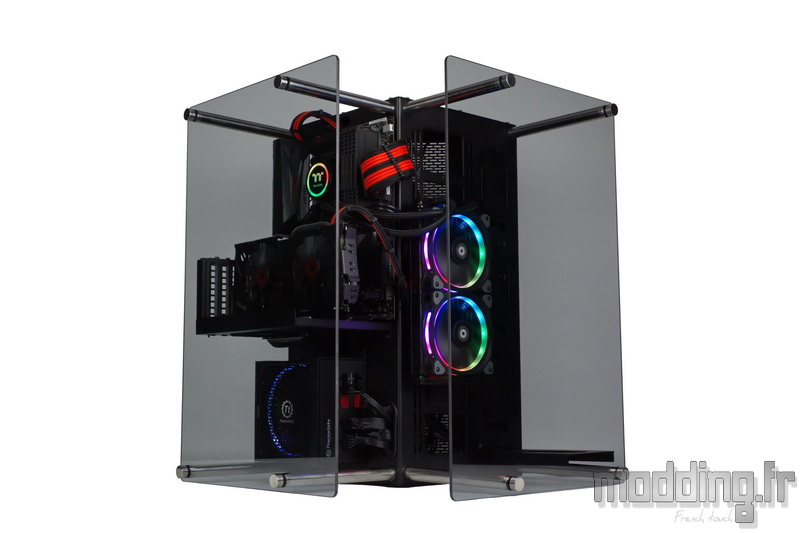

Bon c’est sûr que notre AIO Floe Riing en 240 fait un peu riquiqui… Voire il doit se sentir un peu seul au sein du compartiment secondaire.
Pour profiter pleinement de la vue qu’offre le Core P90, il faut “remplir” ce compartiment.
Pour cela, rien ne vaut la mise en place d’un Watercooling complet doté d’un radiateur 360 voire même 480 (ou 420 dans le cas de l’utilisation de ventilateurs dotés d’un diamètre de 140 mm).
Dans tous les cas, le rétroéclairage est de mise… On vous laisse bien sûr le choix de la couleur…

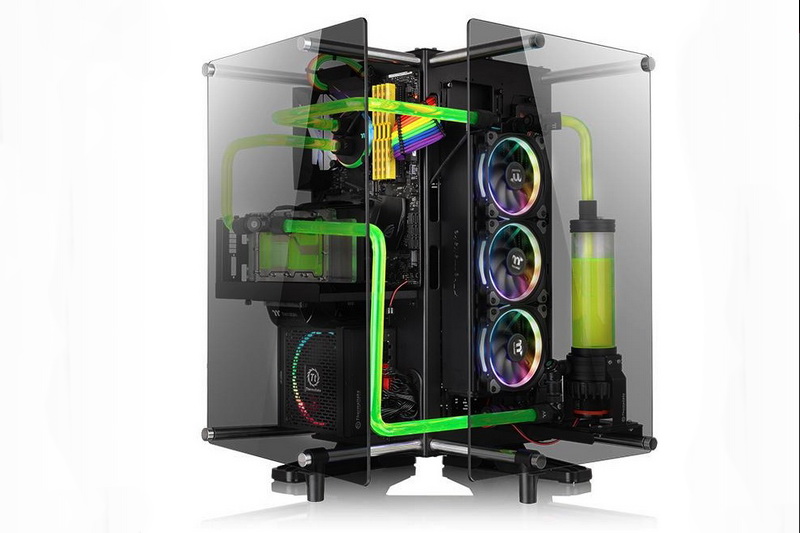

Voici un exemple d’une installation totalement refroidie par un circuit de Watercooling (photo issu du site Thermaltake).
La présence du réservoir occupe bien l’espace laissé vide aux cotés du radiateur.
On ne vous cache pas que la conception à 90° du Core P90 implique une bonne maîtrise quant au fait de courber les tubes rigides…

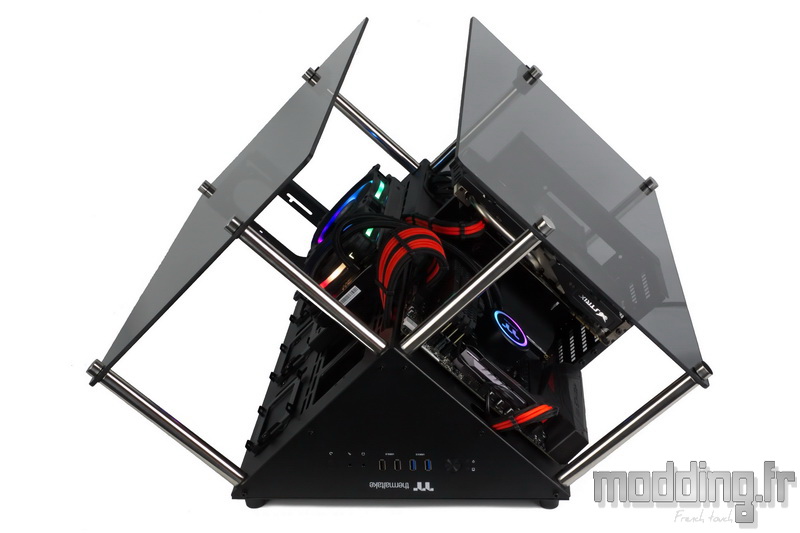

Pour finir, le Core P90 offre trois possibilités quant au positionnement du boitier en lui-même.
Il peut donc tenir debout sur ses larges pieds comme on peut le voir sur les photos ci-dessus.
Ou… Nous pouvons aussi le coucher et remplacer ses larges pieds par les petits plots en plastique que l’on dispose au niveau des coins de la paroi arrière du châssis.
Mouais…
Ou… nous nous passons toujours des larges pieds ainsi que des petits pieds secondaires et nous fixons le Core P90 au mur!!!
On passe par le système de fixation VESA qu’intègre le châssis.
Il faut bien sûr se procurer le support adéquat et les chevilles qui vont bien (17.2 kg à vide…). Nous avons 3 entraxes : 75 x 75 mm, 100 x 100 mm ou 100 x 200 mm.
