Assemblage :
On commence par installer les pieds du Core P90.
Pour cela nous basculons le châssis afin d’avoir accès a sa base.
Chaque pied est fixé par 4 vis M4 que l’on trouve parmi les accessoires dans un petit sachet.
De part la forme du châssis, le Core P90 voit du coup ses pieds écartés, formant un angle de 90°…
Nous installons ensuite le support dédié à l’alimentation.
2 vis UNC-6.32 sont nécessaires pour chacun des deux éléments.
La partie arrière présente aussi un système d’extensions au niveau de sa structure en acier qui s’insère dans la paroi du châssis.
4 positions sont proposées en ce qui concerne l’arceau. Le choix se fait en fonction de la profondeur du bloc d’alimentation.
Au niveau des équerres PCI, nous avons deux méthodes en fonction de comment nous voulons fixer la ou les cartes graphiques.
La méthode classique qui veut que la carte graphique soit directement installée sur le port PCIe de la carte mère.
Du coup nous fixons directement l’ossature des équerres PCI à même la paroi du châssis…
… Notamment sur son bord externe à l’aide de 3 vis UNC-6.32.
La seconde méthode consiste donc à placer la carte graphique à la verticale.

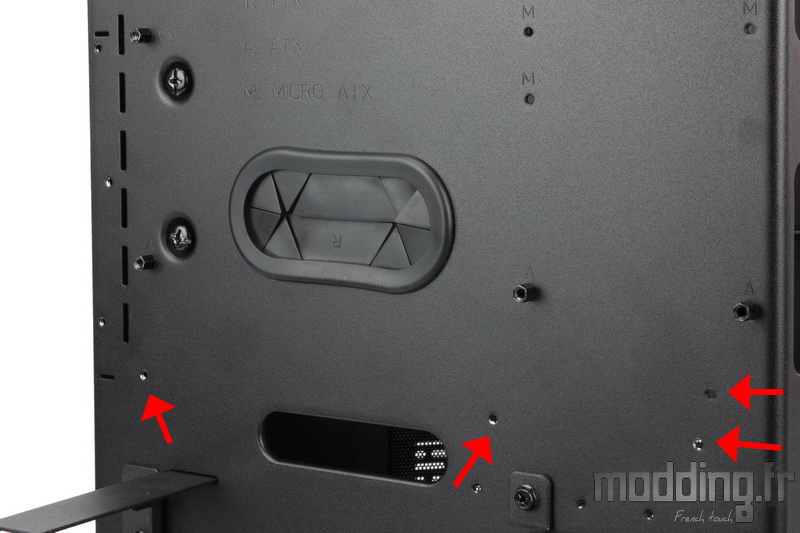

Nous repérons les 4 points de fixation nécessaire à l’installation du plateau adéquat.
Nous utilisons ici aussi des vis UNC-6.32, trois sous le plateau et une dernière au-dessus.

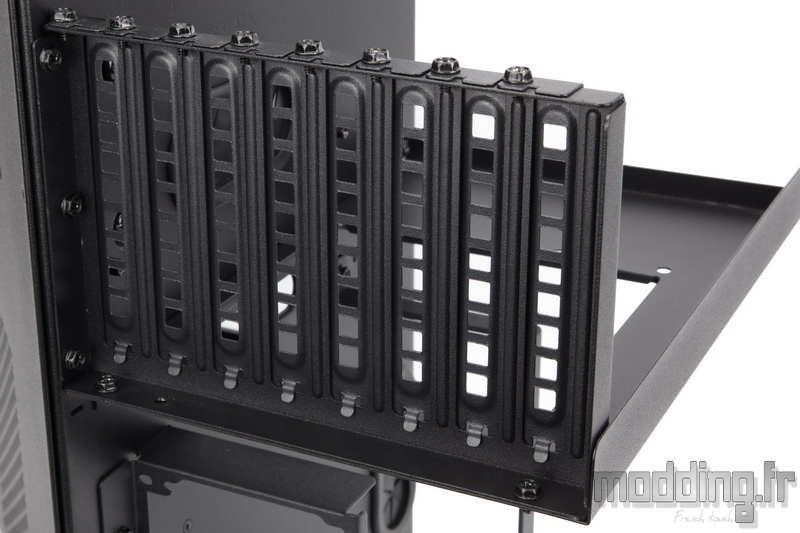

Nous plaçons ensuite l’ossature des équerres PCI sur le bord externe de ce plateau.
Il est alors fixé à la paroi du châssis par 3 vis UNC-6.32 et au plateau par 2 vis de même type.
Le plateau dispose de trois emplacements pour fixer le support du Riser.
La fixation se fait par en-dessous à l’aide de deux vis UNC-6.32.
Mais auparavant, nous devons mettre en place le Riser sur son support avec deux autres vis UNC-6.32 (on comprend pourquoi nous avons autant de vis de ce type dans le bundle…) comme sur l’animation.
La connectique PCIe intègre un loquet blanc pour sécuriser la mise en place de la carte graphique.
Nous plaçons ensuite le support sur le plateau.
Le Riser est orienté vers la carte mère par rapport à son support, il faut donc faire attention à l’orientation du Riser lors de sa fixation sur son support afin d’avoir le loquet de prise en charge de la carte graphique au bon endroit.
Le Core P90 est fourni avec deux supports de ce genre.
On pourra ainsi placer deux cartes graphiques afin de réaliser un montage SLI ou XFire. Cependant, nous rappelons qu’il faut se procurer le second Riser.
En ce qui concerne l’installation multi GPU, avant de connecter les Riser, on fixe les supports au plateau.
Ensuite, pour nous faciliter la tache, il nous faut effectuer la connexion des Riser dans un certain ordre :
- Branchement 1 : Riser du support le plus éloigné de la carte mère sur le second port PCIe.
- Branchement 2 : Riser du support placé au plus prés de la carte mère sur le premier port PCIe.
Le support SSD comporte 4 encoches qui viennent s’insérer dans les fentes de la paroi du châssis.
On finalise la fixation à l’aide de la vis à main.
Nous avons trois emplacements et trois supports.
Le Core P90 est aussi fourni avec deux supports pour disque dur 3.5″ en plus des deux tiroirs internes.
Ils prennent place au niveau de l’emplacement pour le radiateur Watercooling.
En fonction de la taille de ce dernier nous pouvons fixer un ou deux supports, voire aucun si ledit radiateur est de type 420 ou 480.
La fixation se fait par les coulisses du châssis avec les 4 vis à main.
Nous verrons que nous allons aussi utiliser ce support dans le cas de l’installation du radiateur d’un AIO afin de le rapprocher du bord interne du châssis et donc de la carte mère.
Le support dédié à l’installation d’une pompe associée à un réservoir, prend place dans le coin inférieur et externe du compartiment de droite.
4 vis assurent la bonne fixation de la platine.
La forme oblongue des points de fixation permet d’ajuster la position de cette dernière.

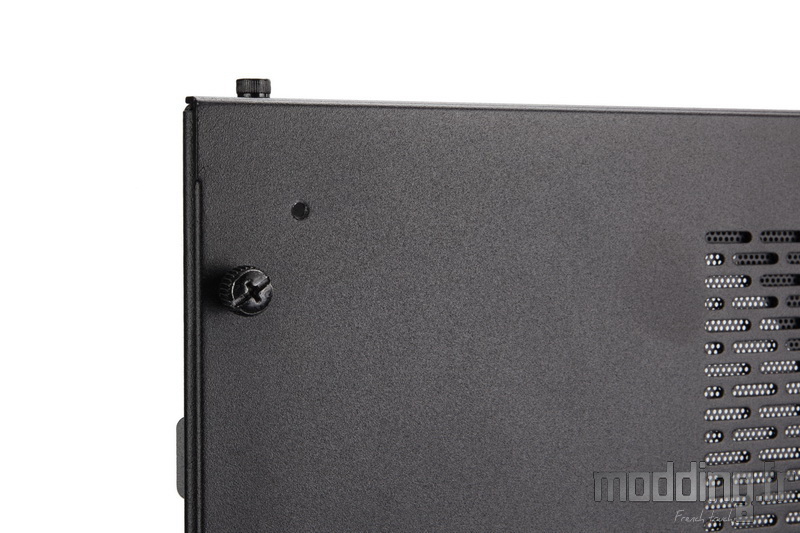

Au niveau de la paroi arrière, dans chaque coin et à proximité des vis à main, nous avons 4 trous taraudés.

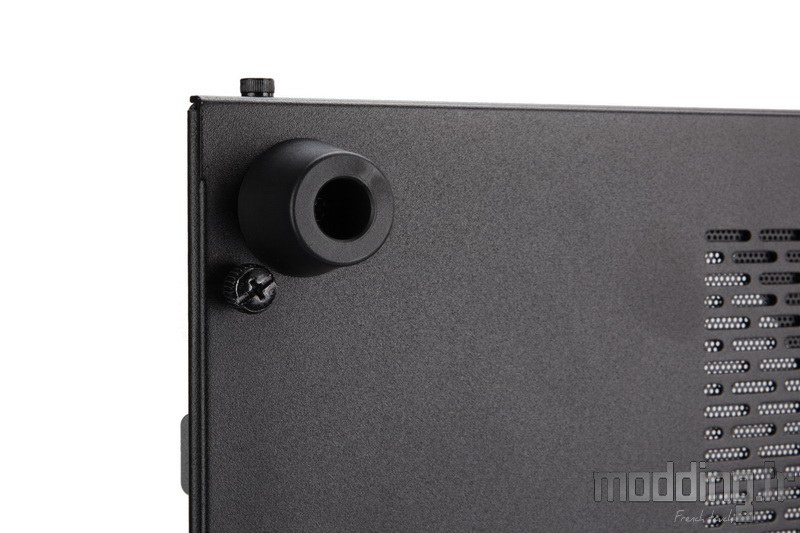

C’est ici que viennent prendre place les plots en plastique lorsque l’on désire placer le Core P90 à plat sur le sol et donc sans ses larges pieds.
La mise en place des colonnettes nécessite la dépose de la paroi arrière afin d’insérer les vis noires.
Au préalable, nous insérons les rondelles en caoutchouc incluses dans le bundle.
Nous installons ensuite les silentblocs au niveau des points de fixation de chaque panneau en verre trempé.
Ces silentblocs ont une forme spécifique : le diamètre le plus étroit est placé du coté de la face externe du verre…
… Tandis que le diamètre le plus large prend donc place sur la face interne du verre.

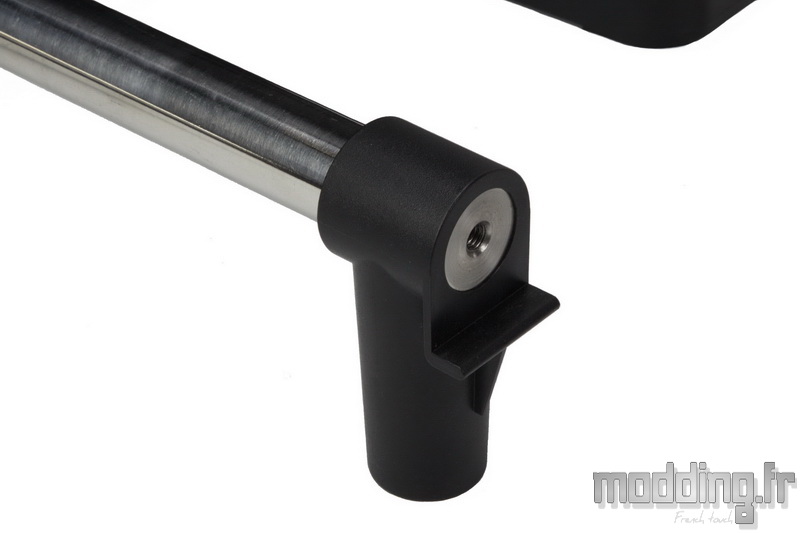

Au niveau des 2 colonnettes inférieures et internes, nous glissons les deux pieds accessoires de façon à avoir le méplat vers l’extérieur.
Quoi qu’il en soit, la structure du plastique ne permet d’insérer ce pied dans l’autre sens.

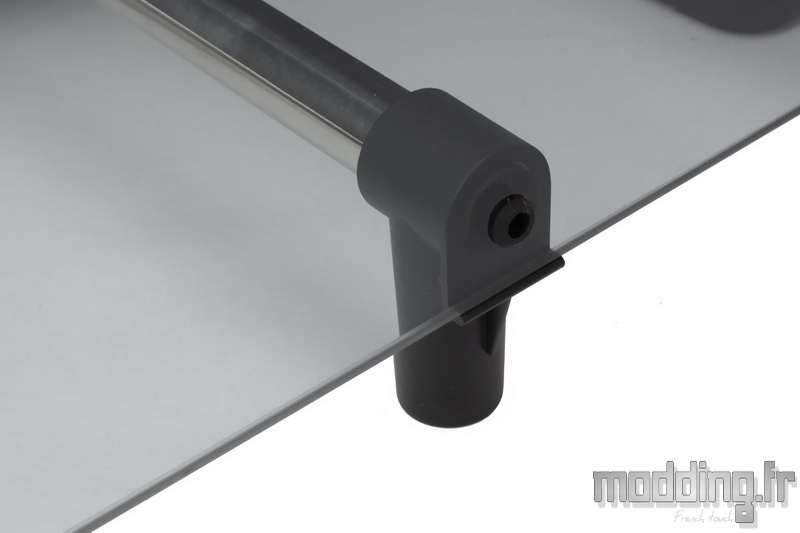

On place ensuite les panneaux en verre trempé, le bord inférieur prend appui sur le méplat.
Pour autant il faut maintenir le verre avant d’insérer la première vis.
On commence par le point de fixation qui se situe au niveau de ce méplat.

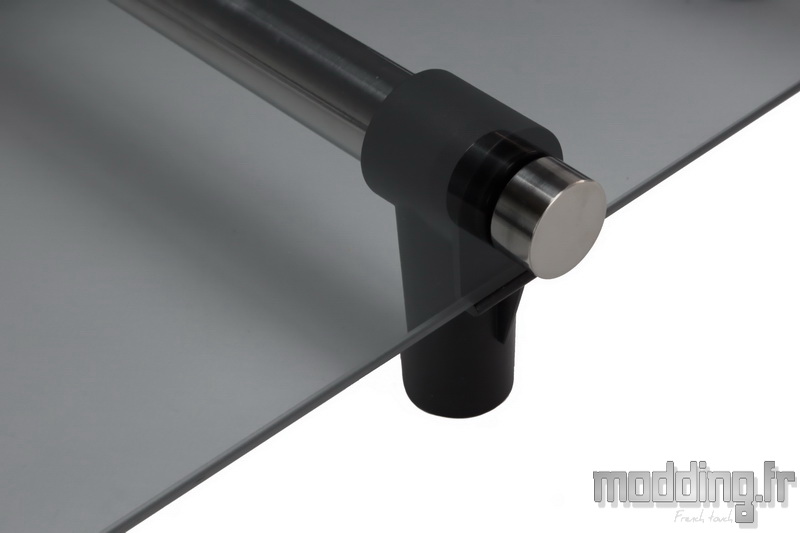

On insère ensuite la vis diamétralement opposée, il faut peut-être jouer un peu sur la colonnette pour faire coïncider le point de fixation du verre avec le trou taraudé du tube en acier chromé.
Nous voici avec le Core P90 entièrement monté.
On constate bien que les deux panneaux en verre trempé sont à bonne distance l’un de l’autre ainsi que du châssis.
On comprend aussi la nécessité de mettre en place ces deux petits pieds accessoires afin de contrecarrer le poids du Core P90 qui du coup se porte en avant avec la présence de ces panneaux.
Nous avons assemblé le Core P90… Il ne reste plus qu’à installer la config, ce que nous allons détailler dans la rubrique suivante.
