Les tests :
Config de test :
Niveau sonore

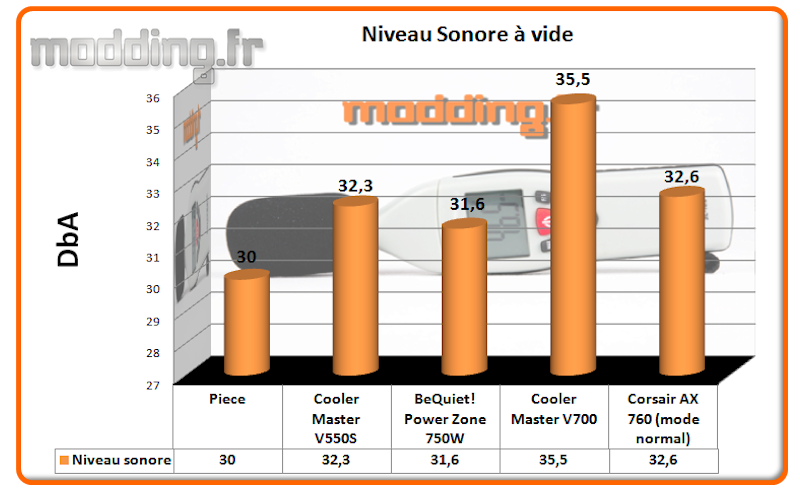

Un premier test : l’alimentation est démarrée par une prise “shunt” placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur.
Le bloc est placé sur une cale en mousse.
On confronte la V550S à d’autres alimentations (l’AX 760 est configurée en mode “normal”).

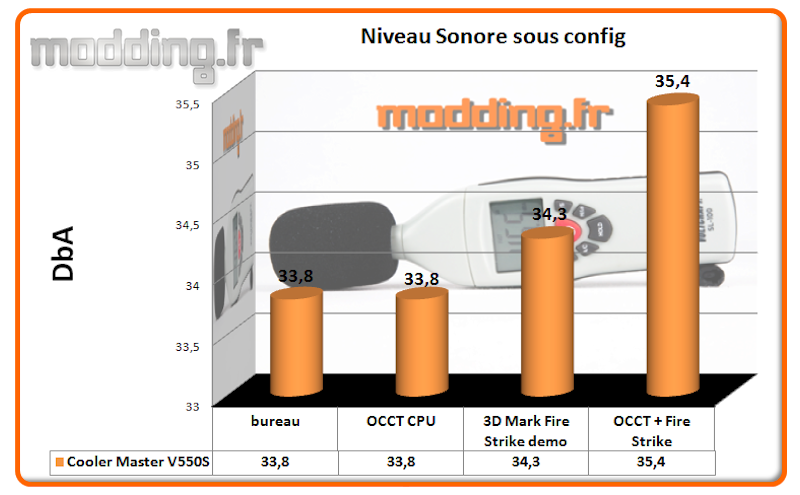

Un deuxième test où la V550S est intégrée dans la config de test hors boitier.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 20 cm face au ventilateur, sous différents taux de charge :
- sur le bureau de Windows
- sous OCCT CPU
- démo de Fire Strike Extrême en continu
- Combiné OCCT CPU + Fire Strike Extrême
La V550S est globalement silencieuse, notamment au repos. L’augmentation de charge fait grimper le niveau sonore mais cela se fond dans le bruit ambiant de la config.
Un détail à noter est le type de bruit qu’engendre l’alimentation, le souffle du ventilateur s’accompagne d’un espèce de cliquetis que l’on perçoit surtout au repos, du moins avec le bloc en dehors d’un boitier.
Mesure de la consommation
Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur, avec dans un premier temps le CPU @ stock puis overclocké @ 4.4 Ghz.
Le Vcore est réglé sur 1.20 lorsque le CPU est overclocké.
Les paramètres d’économie d’énergie au niveau du bios sont activés.
Les relevés se font sous différentes configurations :
- sur le bureau de Windows
- sous OCCT CPU
- démo de Fire Strike Extrême en continu
- Combiné OCCT CPU + Fire Strike Extrême

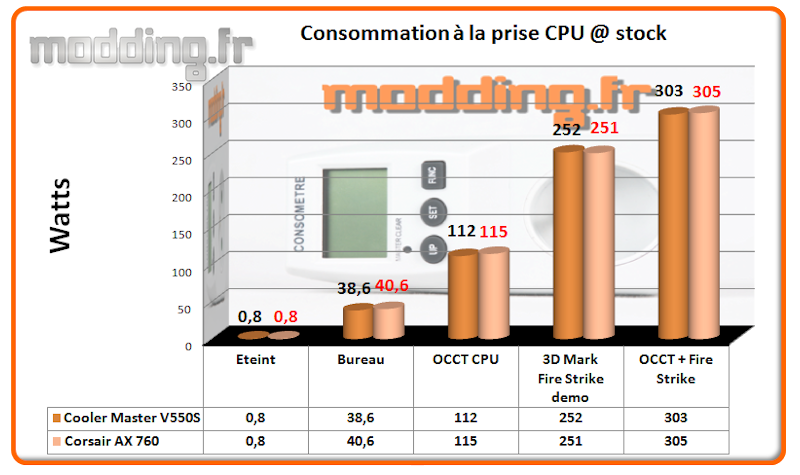

CPU @ stock

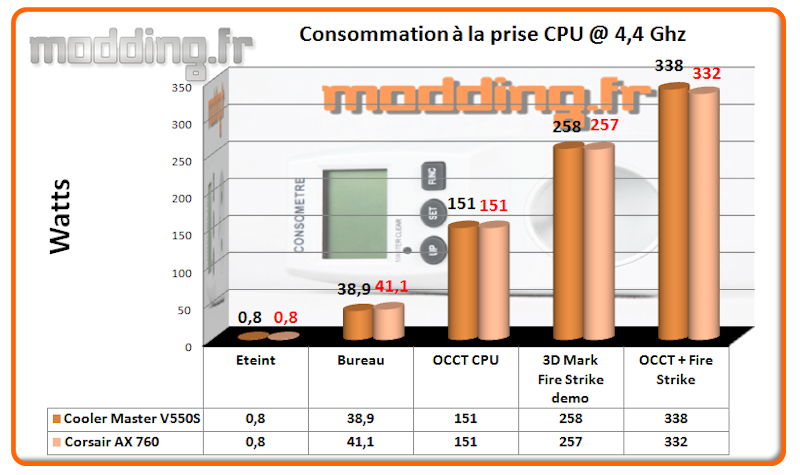

CPU @ 4.4 Ghz
La Cooler Master V550S tient bien la route face à une AX 760 (certification 80+ Platinium).
Mesure des tensions
Nous effectuons un relevé des différentes tensions 3.3 v, 5 v, 12 v à l’aide du logiciel CPUID HWMonitor v1.24.
Les relevés se font sous différentes configurations :
- sur le bureau de Windows
- sous OCCT CPU
- démo de Fire Strike Extrême en continu
- Combiné OCCT CPU + Fire Strike Extrême
Le 12 V est vérifié avec le CPU @ stock et le CPU @ 4.4Ghz.

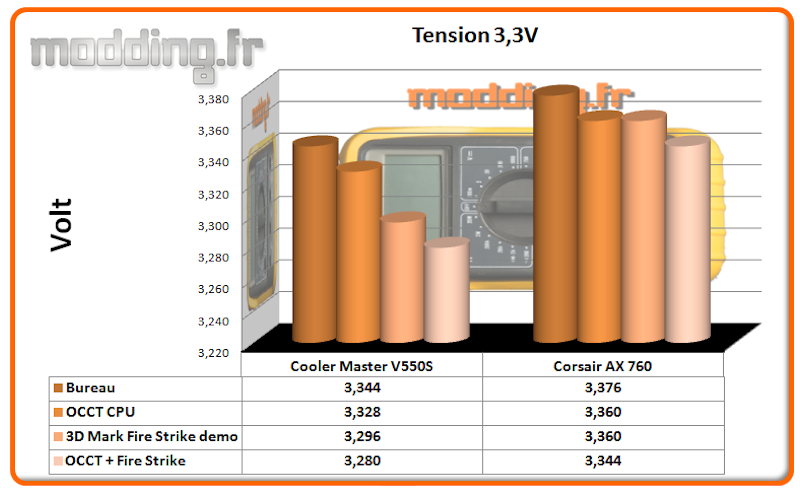

3.3 Volt

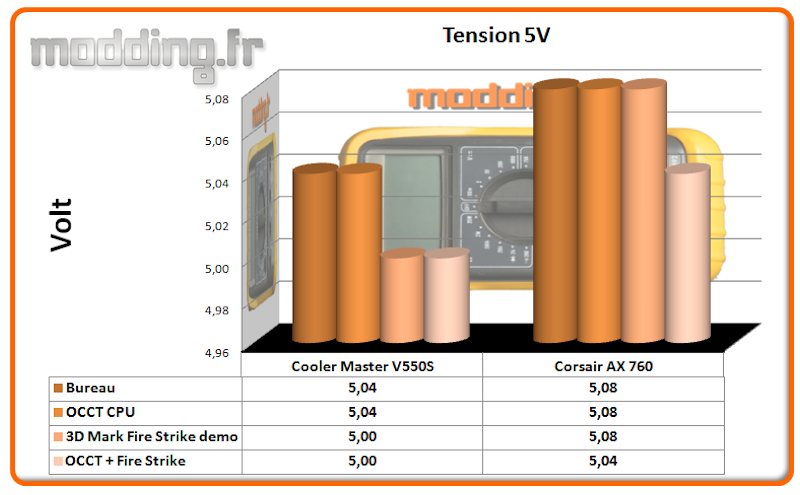

5 Volt

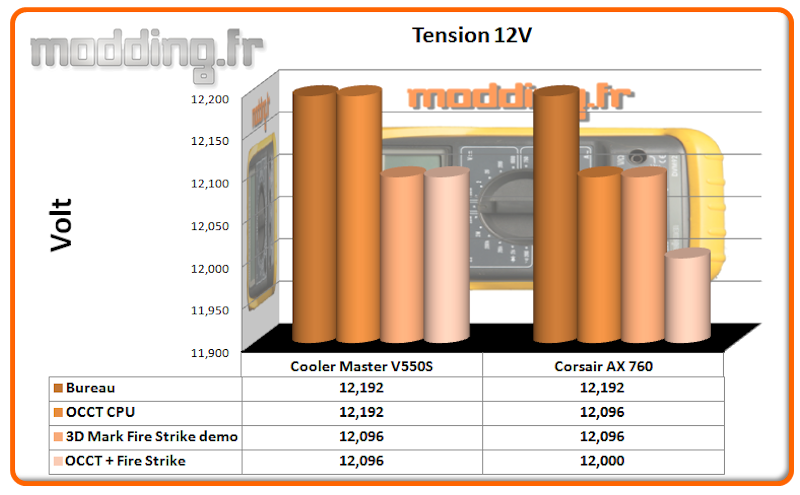

12 Volt @ stock

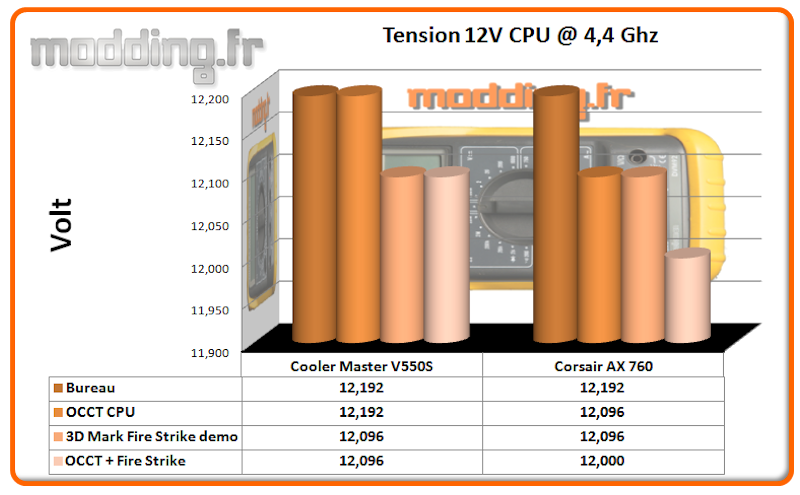

12 Volt @ 4.4 Ghz
Les tensions restent bien stables, c’est très correct!
A titre d’information par rapport aux valeurs du logiciel HWMonitor, le 12 V est relevé à 12.330 au multimètre sur la prise Molex et le 5 V est à 5.07.
Comment se comporte le 12 Volt lors des différentes sessions de stress :

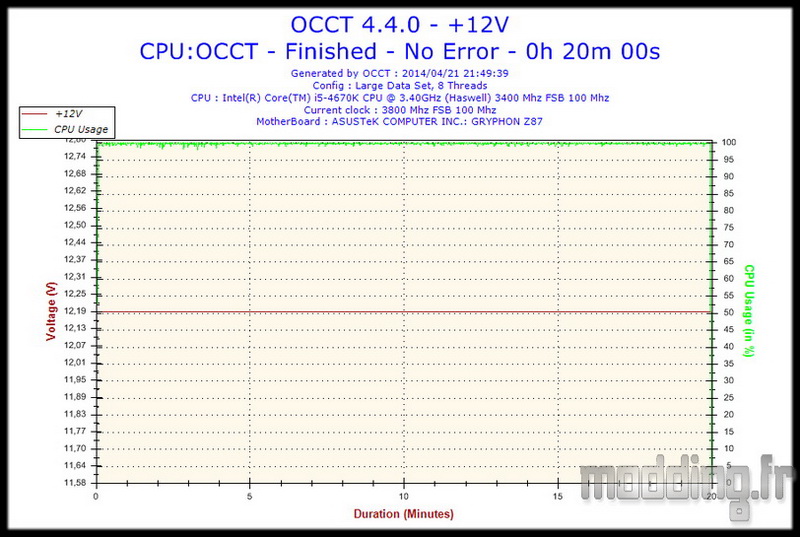

OCCT CPU

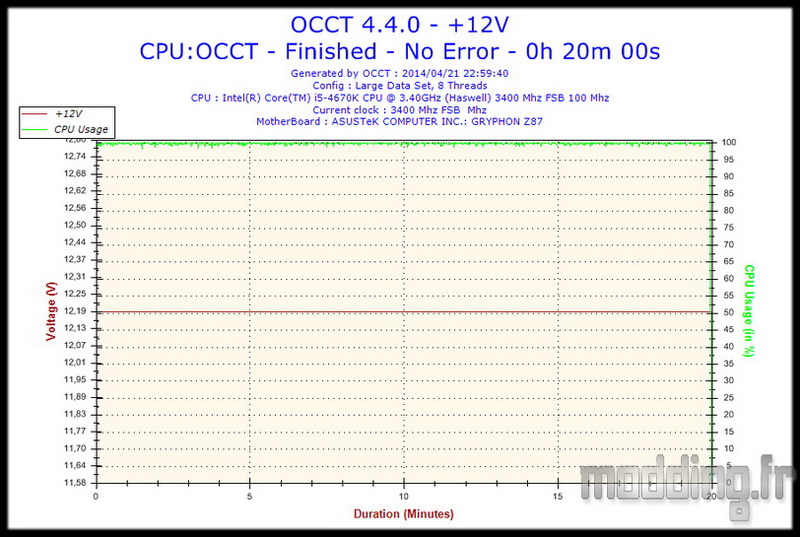

OCCT CPU @ 4.4 Ghz
Un petit bug du logiciel OCCT qui ne m’affiche pas l’OC (vérifié avec CPU-Z).
C’est plat de chez plat.

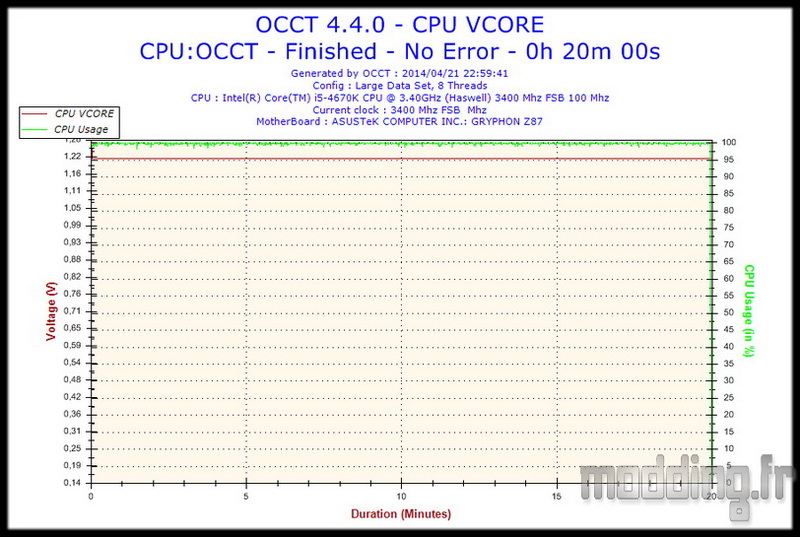

Vcore CPU @ 4.4 Ghz

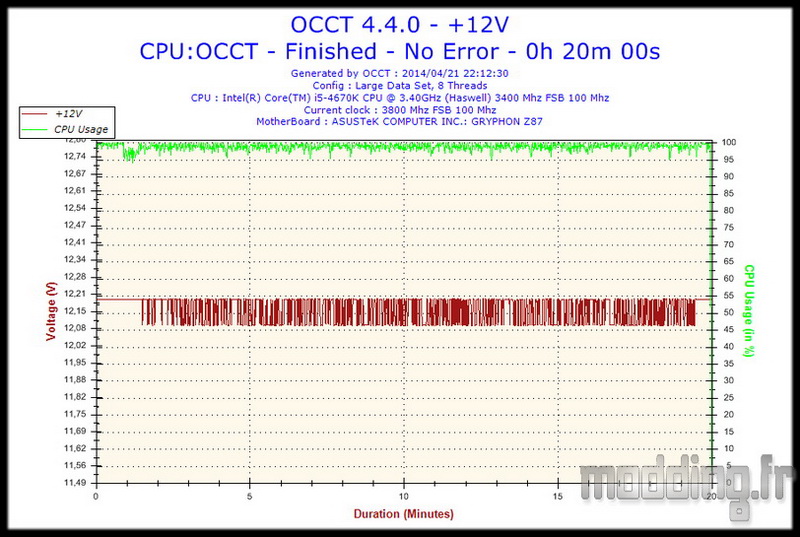

OCCT CPU + Fire Strike @ stock
300 Watts en charge, le 12 Volt palpite légèrement avec une fluctuation de l’ordre de 100 mV, cela reste bien contenu!
