[TEST] Carte mere MSI MPG Z790 Carbon Wifi

Demontage :

Nous allons retirer un à un les différents dissipateurs de la MPG Z790 Carbon Wifi.

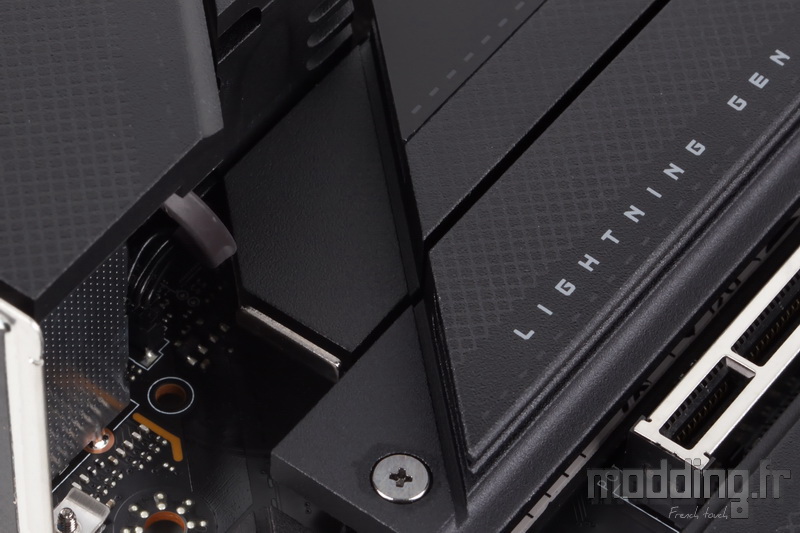

On commence par l’un des ports M2 et il s’avère que le dissipateur positionné juste sous l’emplacement du processeur ne requiert aucun outil pour sa dépose.
En effet, on note la présence d’un taquet associé à ce dissipateur.
Il suffit d’appuyer sur cette petite extension pour retirer le dissipateur.

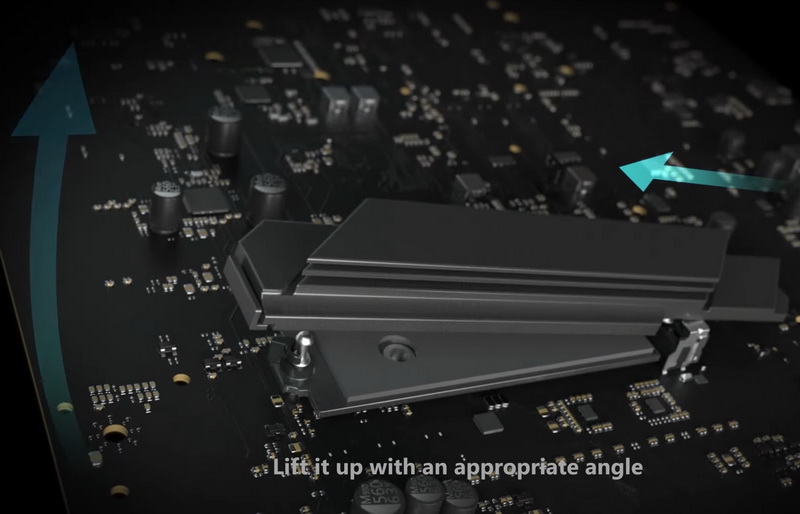

Tout en restant appuyé, on soulève le dissipateur et on le fait légèrement glisser vers l’arrière pour le libérer de son emprise sur la connectique M2.
(Capture d’image issue de la vidéo MSI).

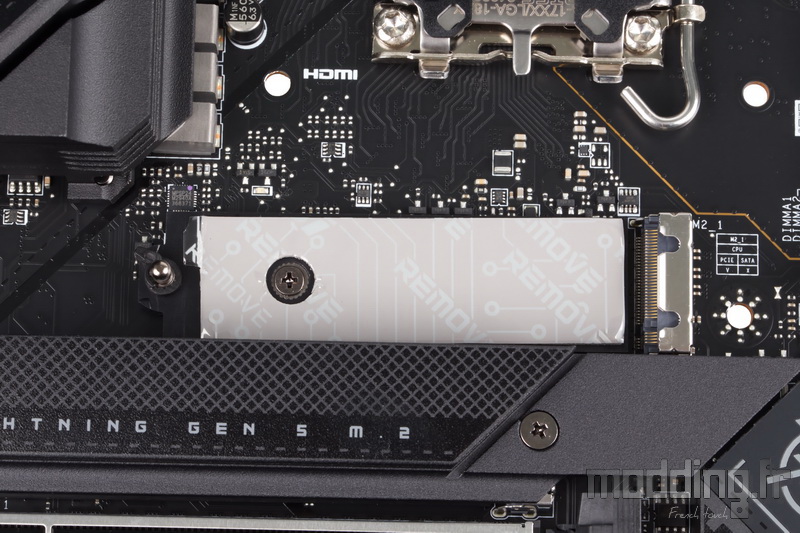

Il se charge de refroidir le SSD qui prend éventuellement place dans le premier port M2 de la carte mère : M2_1.

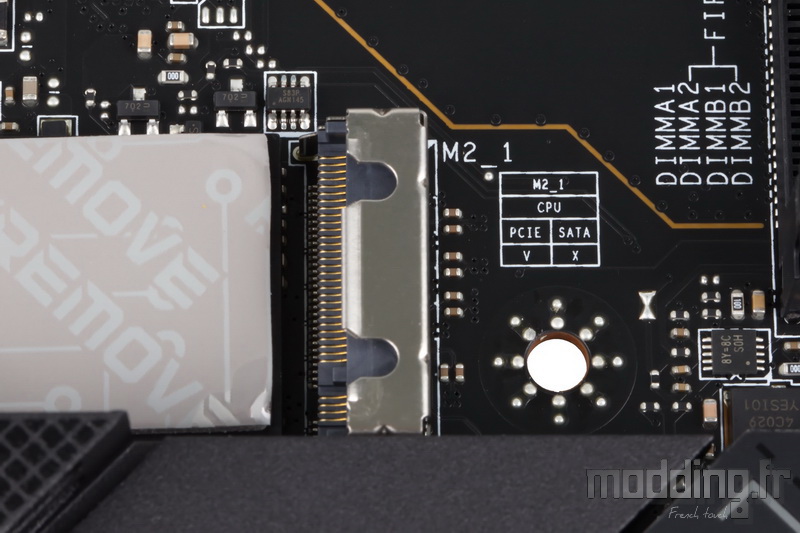

On remarque dans un premier temps que MSI a installé un pad thermique sur le fond de cet emplacement.

Comme marqué sur la protection du pad : “Remove”, on pense bien sûr à retirer le film avant d’installer le SSD.

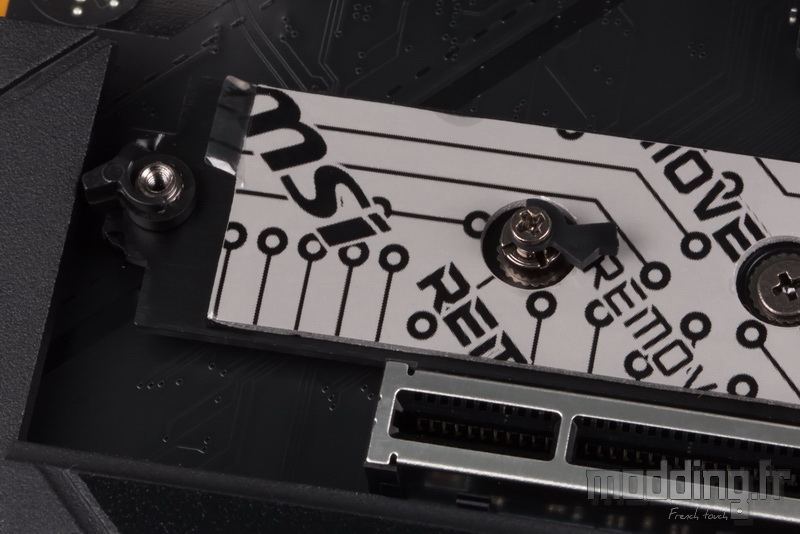

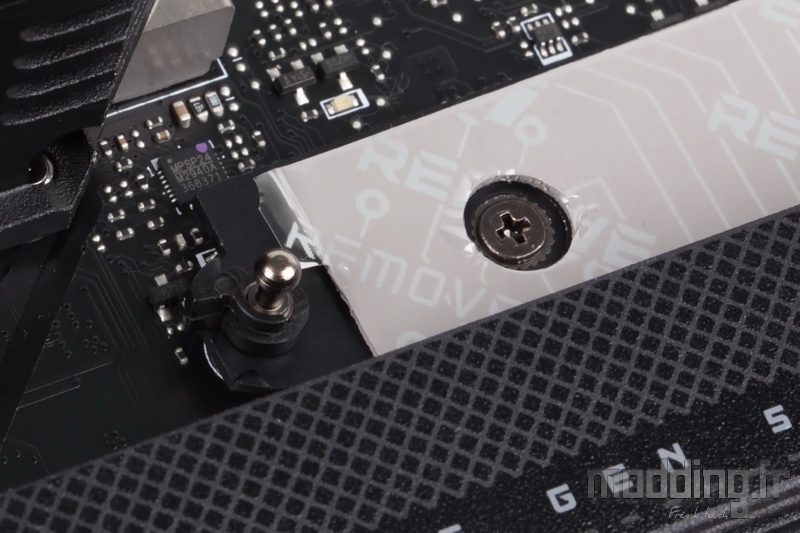

La fixation dudit SSD ne nécessite pas de tournevis. On peut voir que le plot sphérique, qui participe à la fixation du dissipateur, intègre un système de verrouillage.

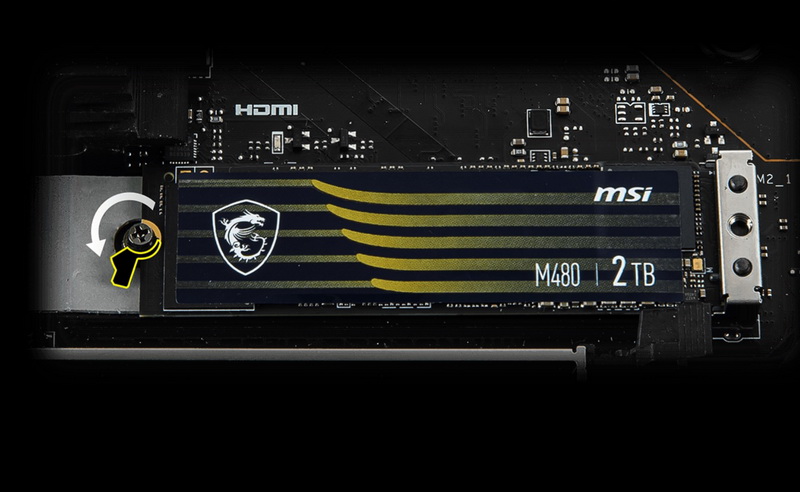

On installe le SSD en insérant sa connectique sur celle du port M2 puis nous actionnons le clip EZ-M2 qui se charge de plaquer l’autre extrémité du SSD tout contre son emplacement.

Ce premier port M2 ne prend en charge que les SSD M2 PCIe.
Il est configuré avec une interface PCIe 4.0 x4 (lignes PCIe issues du CPU).

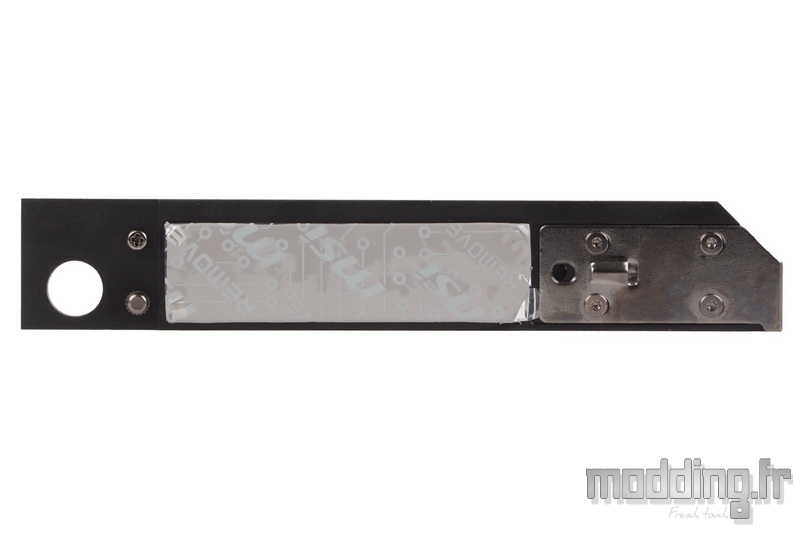

La face interne du dissipateur embarque le système de fixation sans outil.
Le large orifice permet d’accéder au point de fixation centrale de la carte mère.
On retrouve un second pad thermique sur ce dissipateur. Ainsi MSI optimise le refroidissement de ses différents emplacements M2 qui disposent tous de cette même configuration double face baptisée : M.2 Shield Frozr.

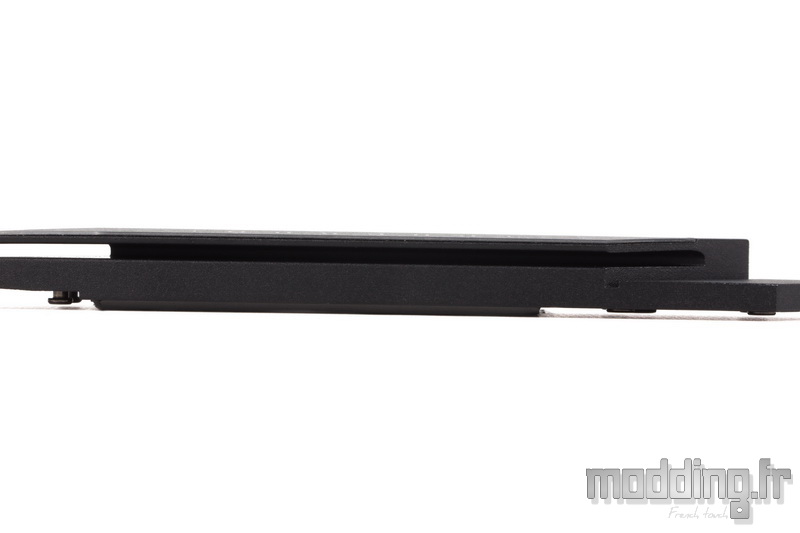

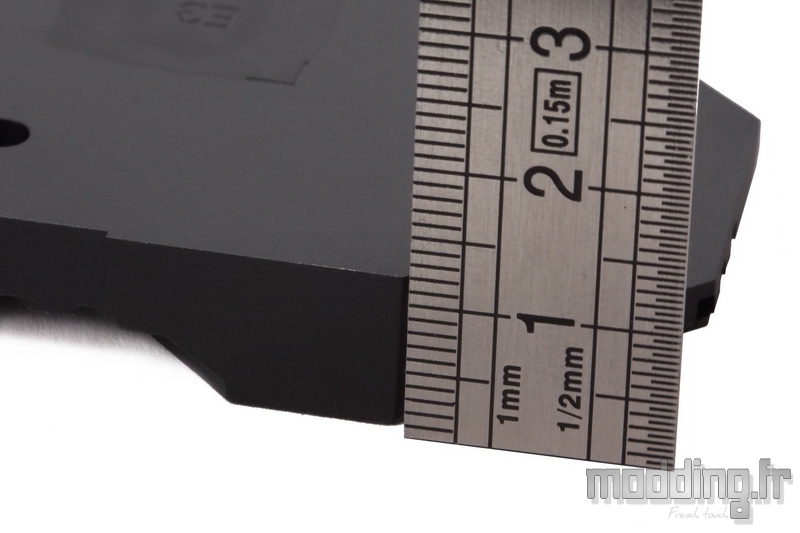

De plus, le bloc en aluminium arbore une belle épaisseur de 10 mm.
De quoi maintenir le SSD à une bonne température et ainsi éviter le “throttling” (baisse des performances du SSD lorsqu’il atteint un certain seuil de température de fonctionnement).

Pour retirer les autres dissipateurs des emplacements M2, il nous faut par contre utiliser le tournevis cruciforme.

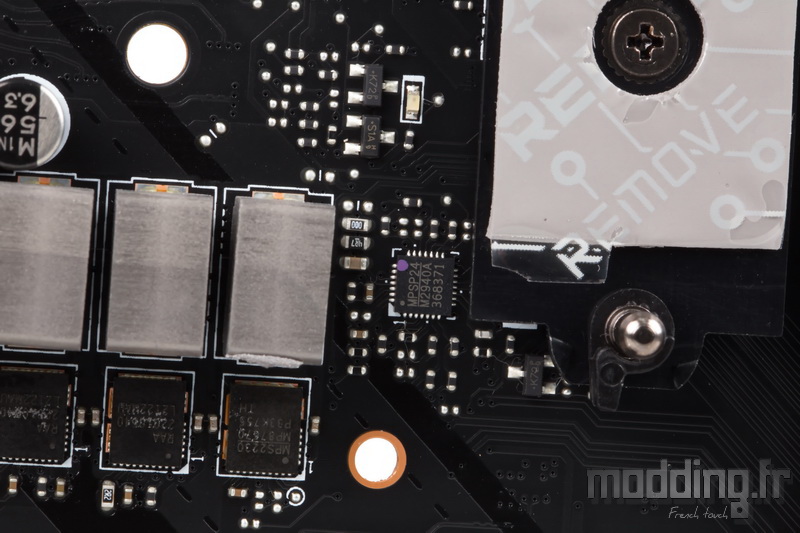

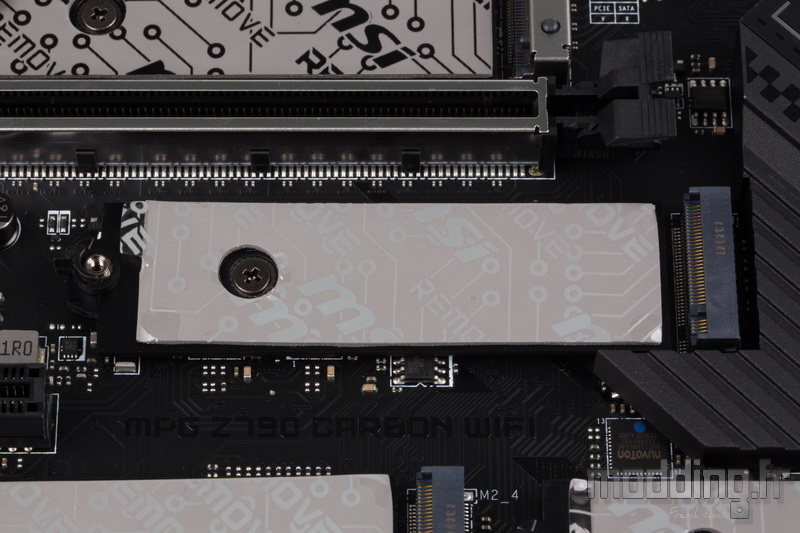

On retrouve les systèmes de verrouillage EZ-M2 ainsi que le pad thermique placé au fond de l’emplacement (avec son film de protection).

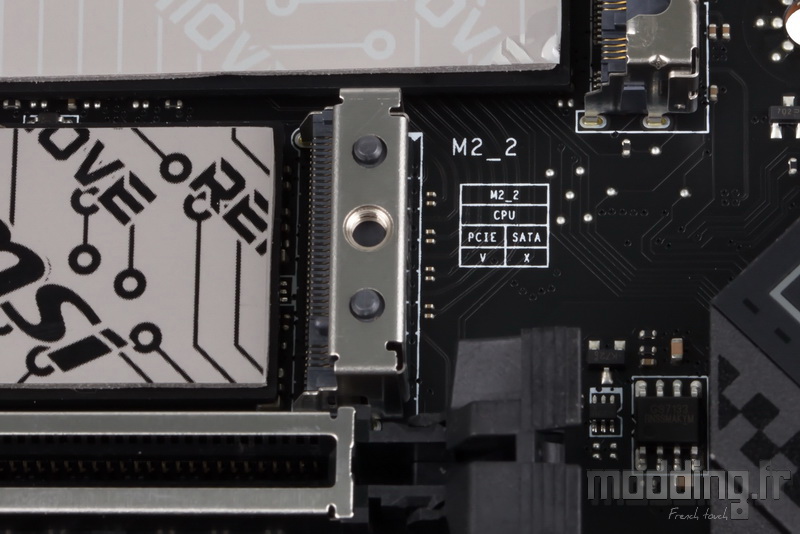

Tout comme le port M2_1, le port M2_2 ne prend en charge que les SSD M2 PCIe.
Toutefois, nous passons sur une interface PCIe 5.0 x4 (lignes PCIe issues du CPU).

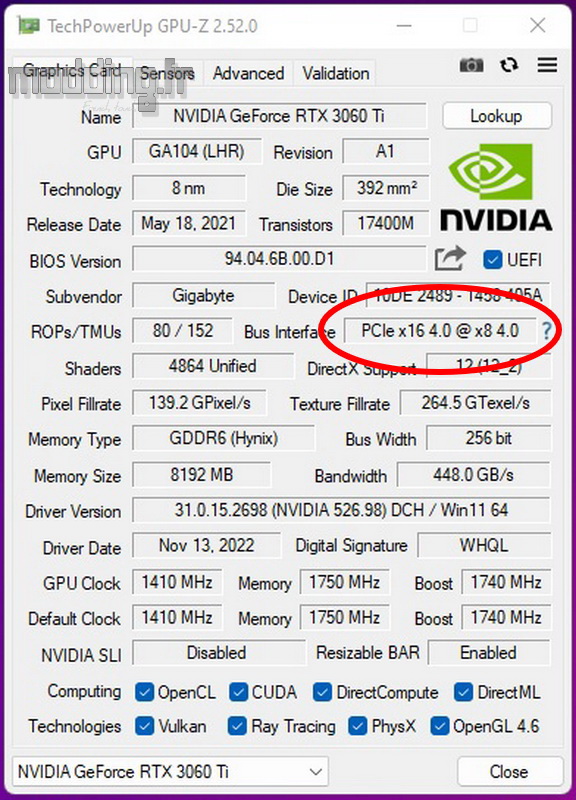

Par contre, le fait d’utiliser cet emplacement M2 passe automatiquement le premier port PCIe (“PCI_E1″) dans une configuration PCIe 5.0 x8 et non plus x16.
Les processeurs Intel de 12e et 13e génération prennent bien en charge le PCIe 5.0 avec 16 lignes disponibles à partir du CPU. Cependant, contrairement à AMD avec sa série Ryzen 7000, les processeurs Intel ne disposent pas de lignes PCIe dédiées supplémentaires pour le port M2 Gen 5.0.
De ce fait, MSI doit donc dérouter une partie des lignes PCIe du port PCI_E1.
Sur une carte mère comme la MEG Z790 ACE qui dispose de deux ports PCIe 5.0 x16, l’utilisation de ce port M2 désactive simplement le second port PCIe 5.0 x16 tout en passant le premier port PCIe 5.0 x16 dans le mode x8.

Un pad thermique est disposé sur la face interne du dissipateur en aluminium qui présente aussi une dizaine de millimètres d’épaisseur.
A noter que les vis demeurent solidaire du bloc.

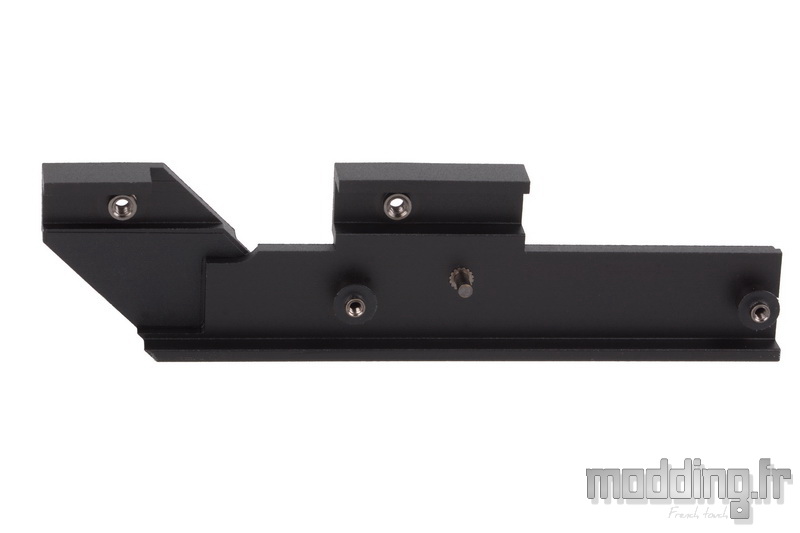

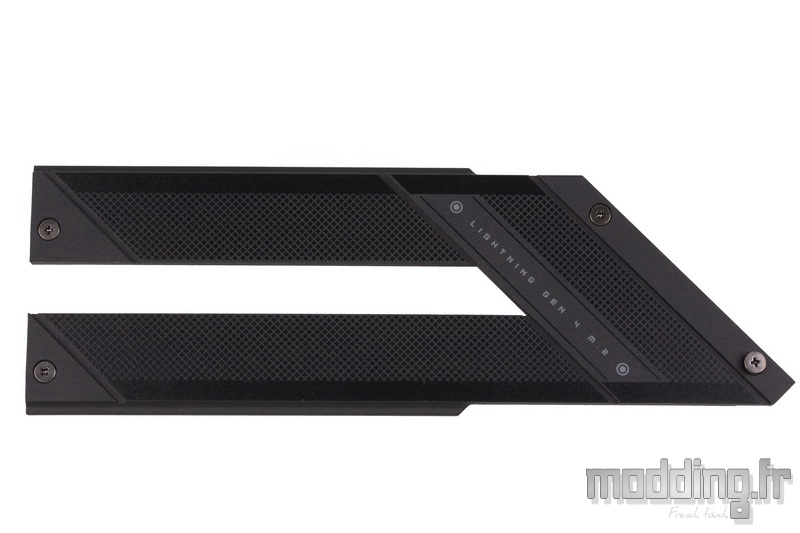

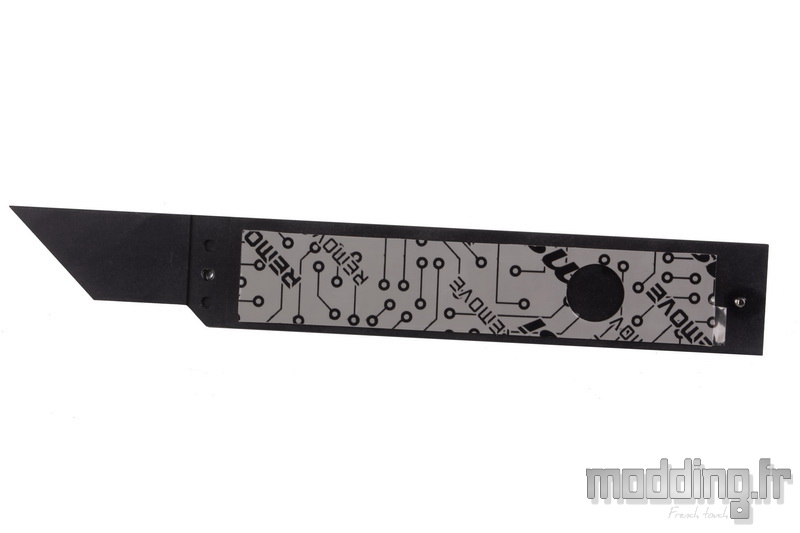

Le troisième dissipateur est constitué d’un seul bloc.
Il est fixé par 4 vis qui demeurent aussi solidaires de la structure en aluminium (plus fine : 4 mm d’épaisseur).

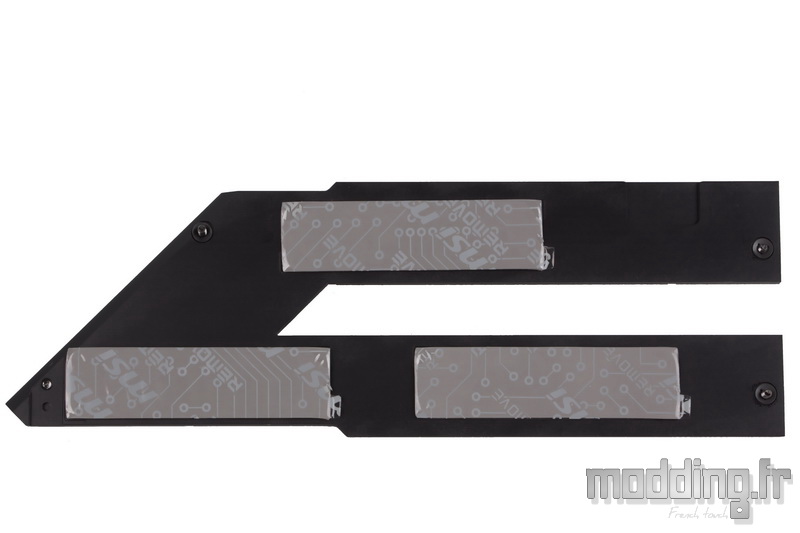

Nous n’avons pas un, mais trois pads thermiques.

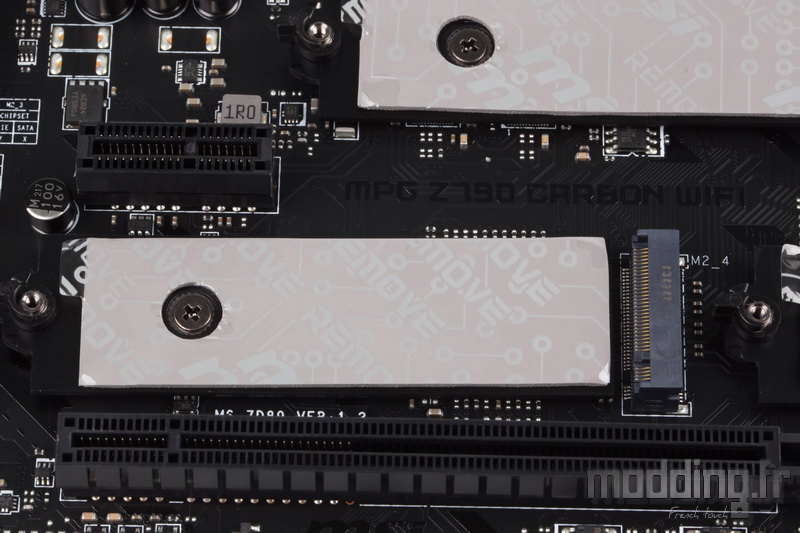

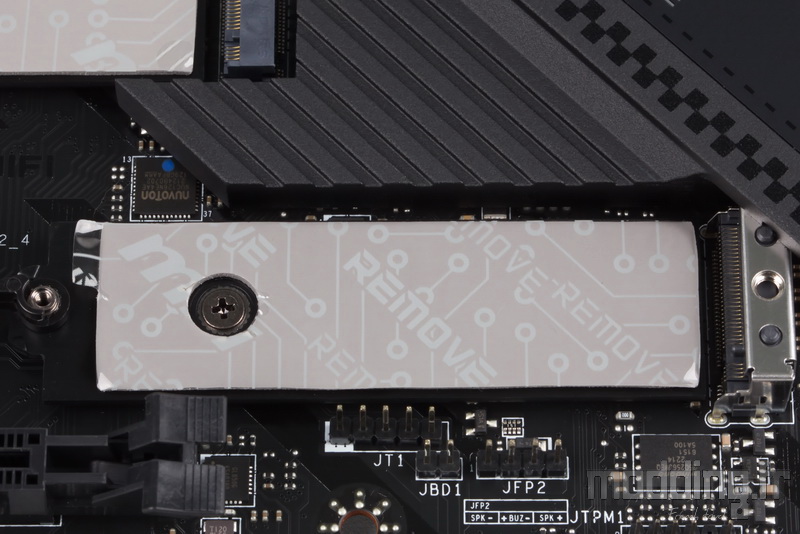

En effet, le dissipateur se charge de refroidir trois emplacements M2 : M2_3, M2_4 et M2_5.

Chacun d’eux disposent de pad thermique.

Ainsi que du système de verrouillage EZ-M2.

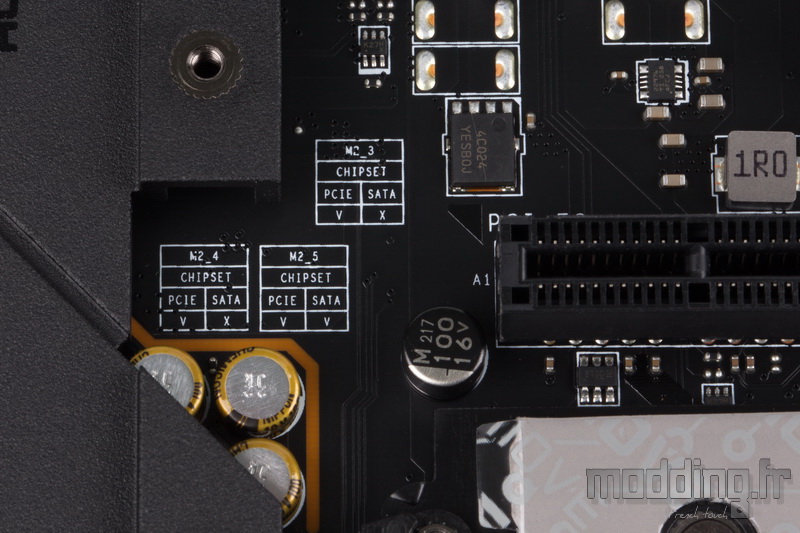

Ils disposent tous trois d’une interface PCIe 4.0 x4 (lignes PCIe issues du chipset Z790), toutefois le port M2_5 prend aussi en charge l’interface SATA.

Les dissipateurs du chipset, des phases d’alimentation ainsi que de la partie audio sont fixés par des vis à l’arrière du PCB.
Ces vis sont équipées de rondelles en plastique afin de protéger le PCB.

Nous retirons le bloc qui se charge de refroidir le chipset Z790.
Un pad optimise les échanges thermiques avec le dissipateur.

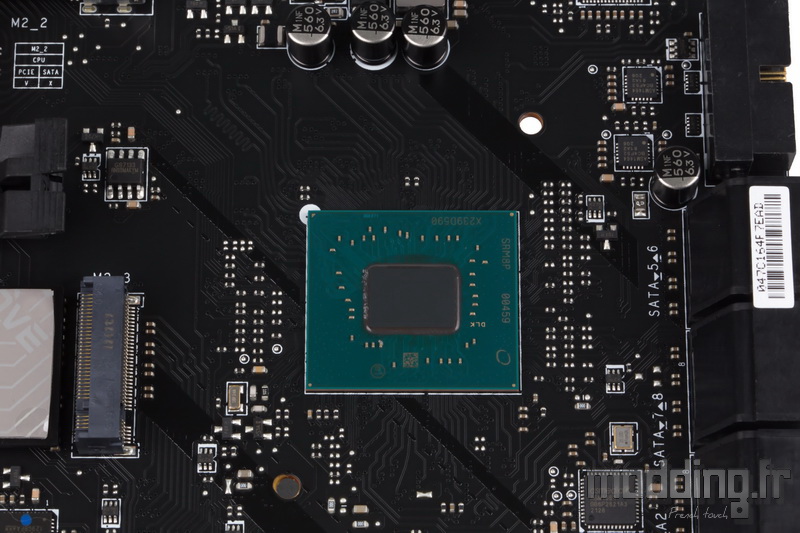

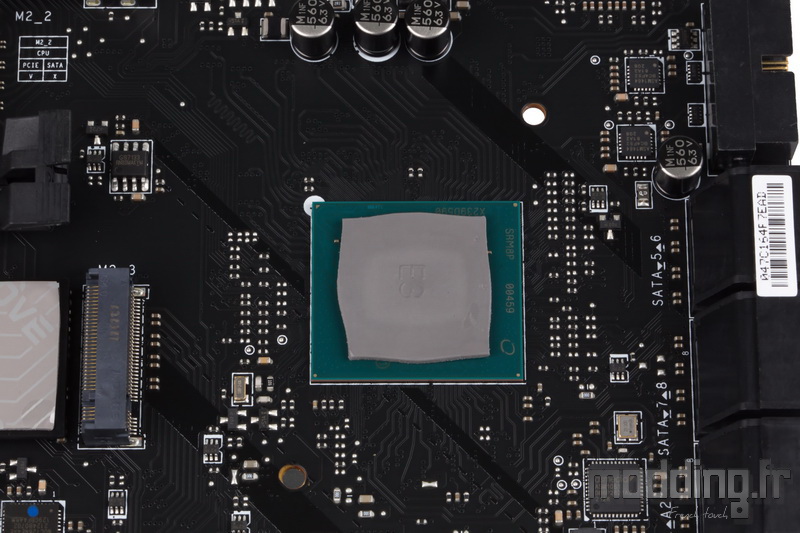

Voici le nouveau chipset Z790 qui équipe la nouvelle gamme de cartes mères MSI avec la sortie de la 13e génération des processeurs Intel Raptor Lake.

Comme nous l’avons évoqué en introduction, Intel propose une nouvelle répartition des 28 lignes PCIe avec ce chipset Z790 qui dispose de 8 lignes PCIe 3.0 et de 20 lignes PCIe 4.0 contre 16 lignes PCIe 3.0 et 12 lignes PCIe 4.0 pour le chipset Z690.
On note bien l’apparition d’un port USB 3.2 Gen 2×2 (20 Gbps) supplémentaire.

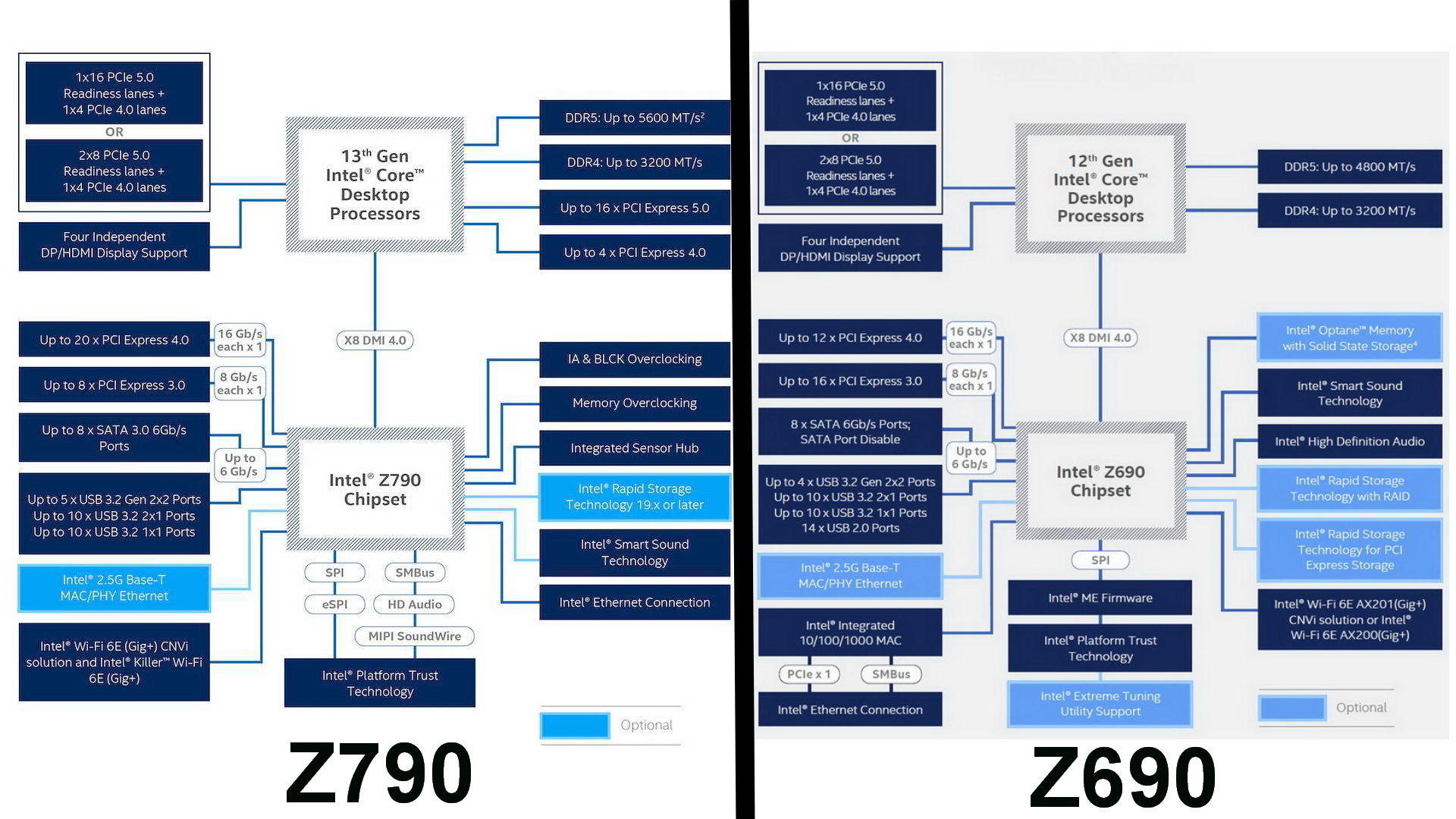

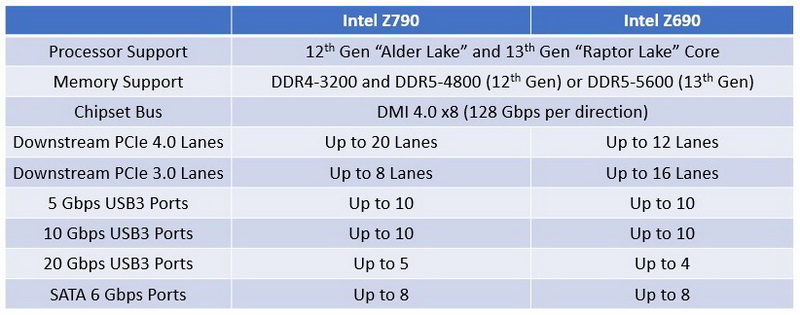

Voici les diagrammes du chipset Z790 et du chipset Z690.

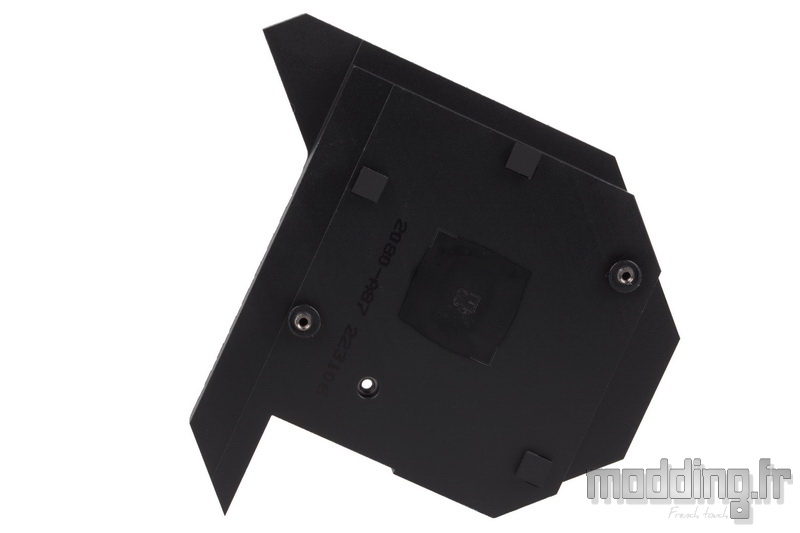

Le dissipateur spécifique au chipset.

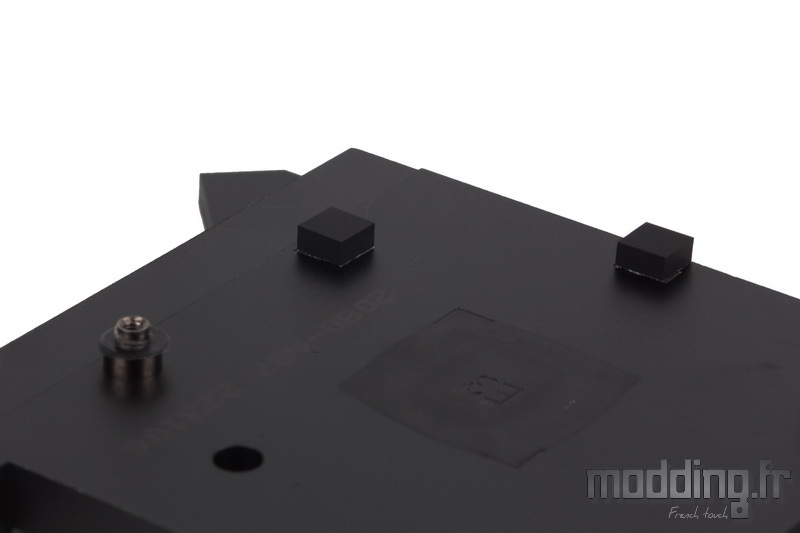

Tout en aluminium, il dispose sur sa face interne de petits plots en mousse caoutchoutée afin d’avoir une bonne assise une fois installé sur le chipset.

Le bloc est plutôt massif avec une belle épaisseur d’une douzaine de millimètres.

Nous retirons le bloc en aluminium qui vient recouvrir la partie audio de la MPG Z790 Carbon Wifi.

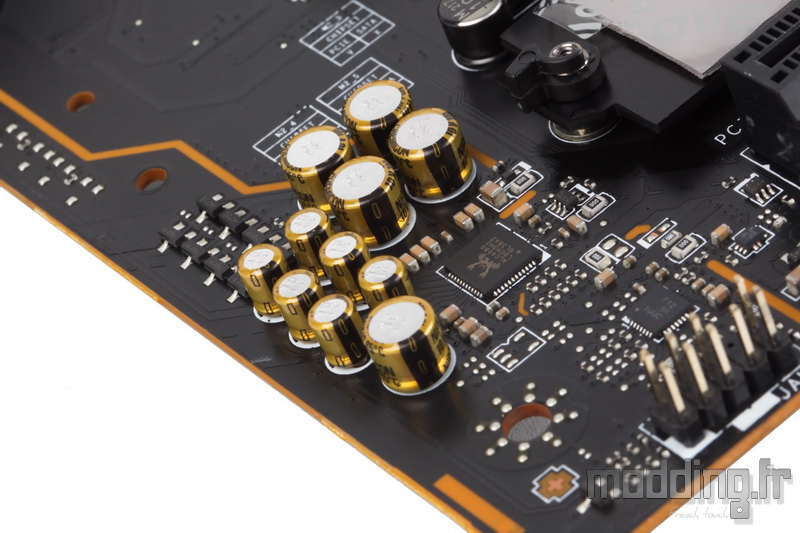

Les condensateurs utilisés s’habillent d’un revêtement doré, tandis que la zone est délimitée par un liseré orange. Ce liseré permet surtout d’isoler les composants audio du bruit électronique que peuvent engendrer les composants positionnés à proximité.
La gestion du son est confiée à une puce Realtek ALC4080 tout comme sur les modèles Edge et Tomahawk.
Sur le modèle plus haut de gamme : ACE, MSI passe sur une puce Realtek ALC4082 qui s’associe à un DAC ESS ES92800AQ.

Le bloc ne fait qu’habiller cette zone de la carte mère.

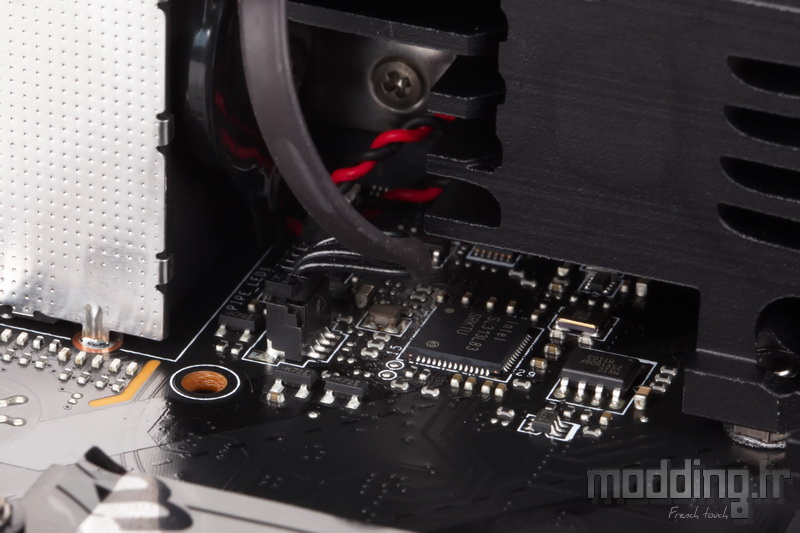

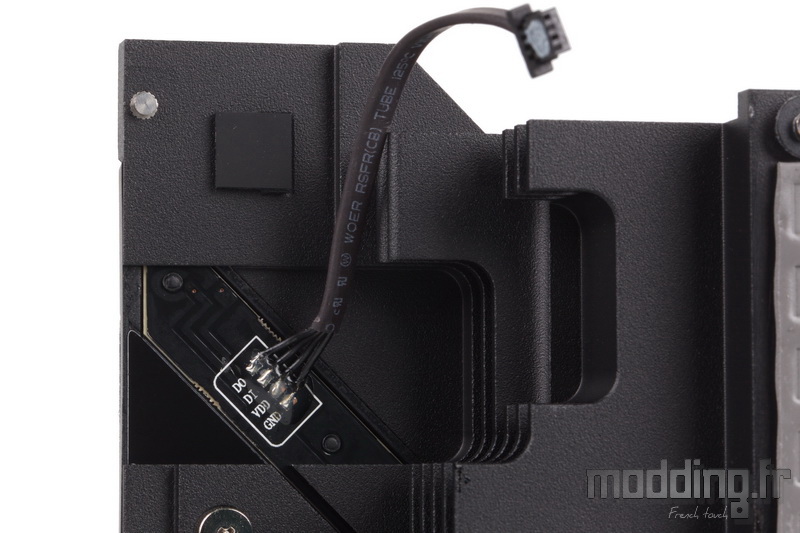

Sur la partie basse des connectiques arrière de la carte mère, nous distinguons un premier câble noir qui alimente les LED ARGB se chargeant d’illuminer de multiples couleurs le dragon MSI.

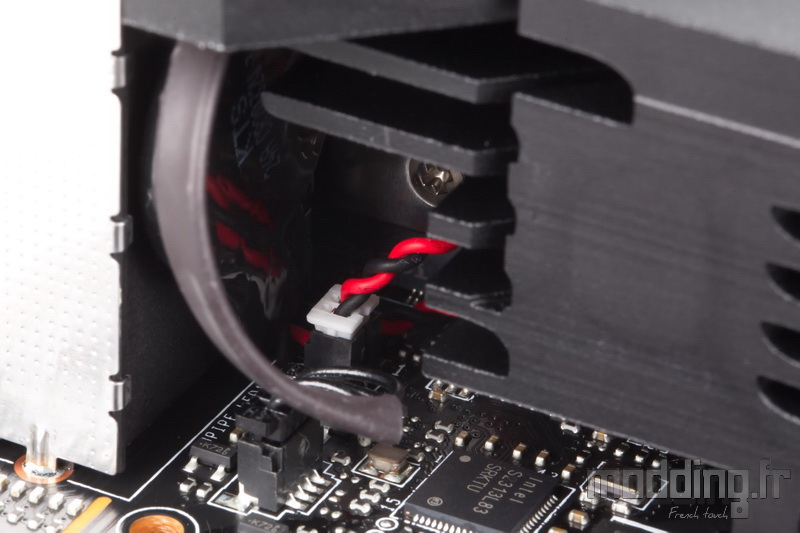

A proximité, nous remarquons aussi la présence d’un second câble composé d’un fil noir et d’un fil rouge.

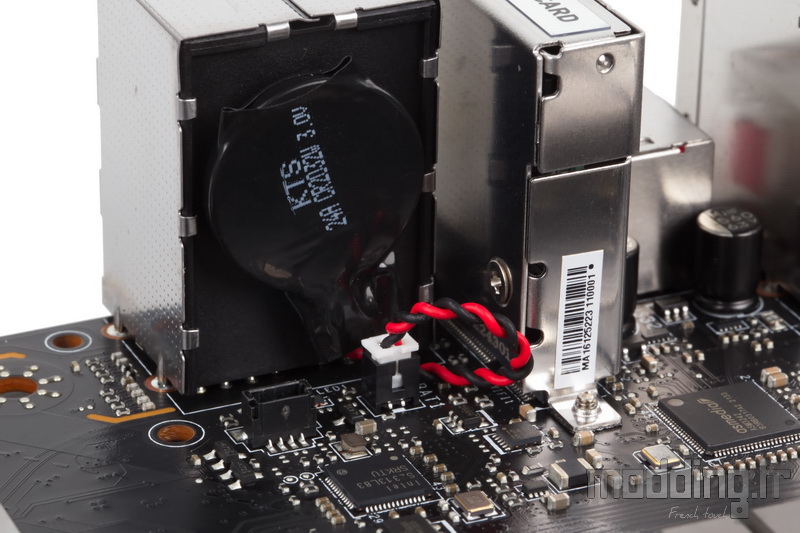

Il s’agit du câble qui relie la pile de la carte mère au PCB.
Ladite pile se positionne à la verticale tout contre le module audio.
Il est alors appréciable d’avoir le bouton Clear CMOS à l’arrière de la carte mère.

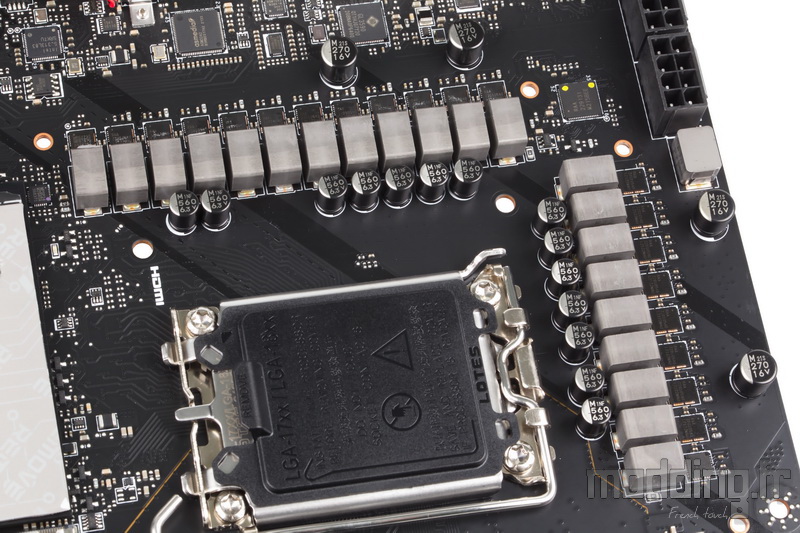

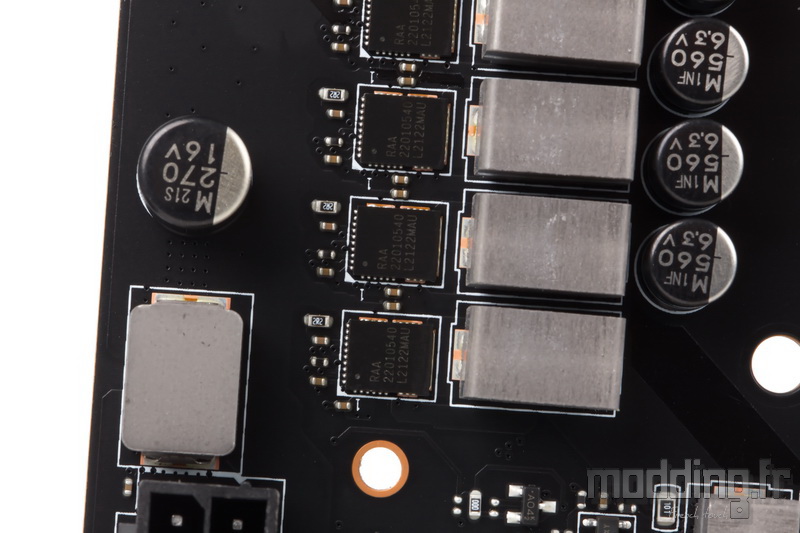

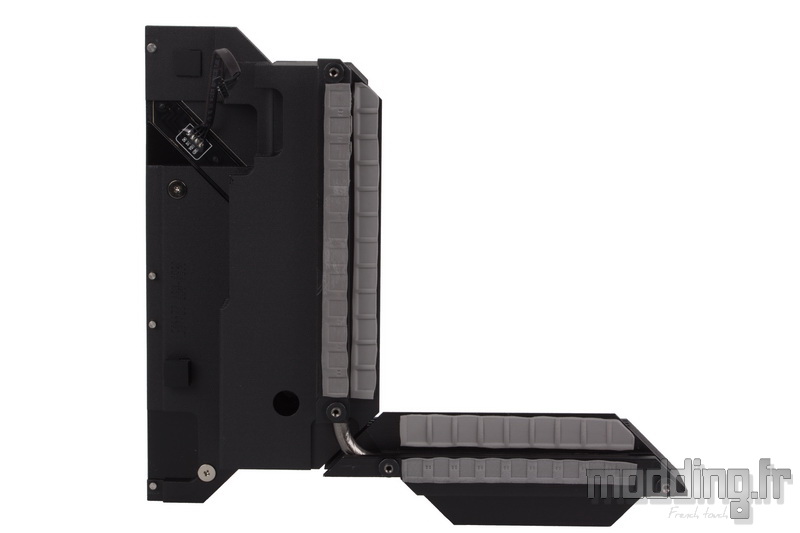

Quatre vis maintiennent le gros dissipateur dédié aux phases d’alimentation.

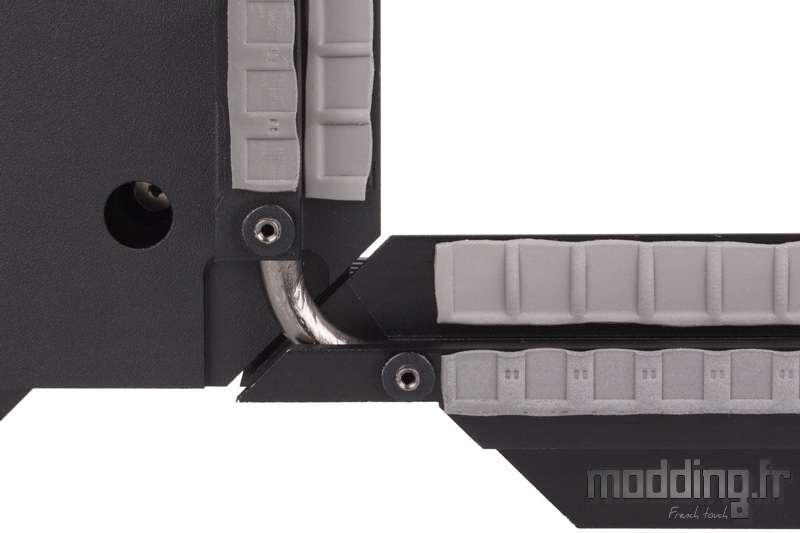

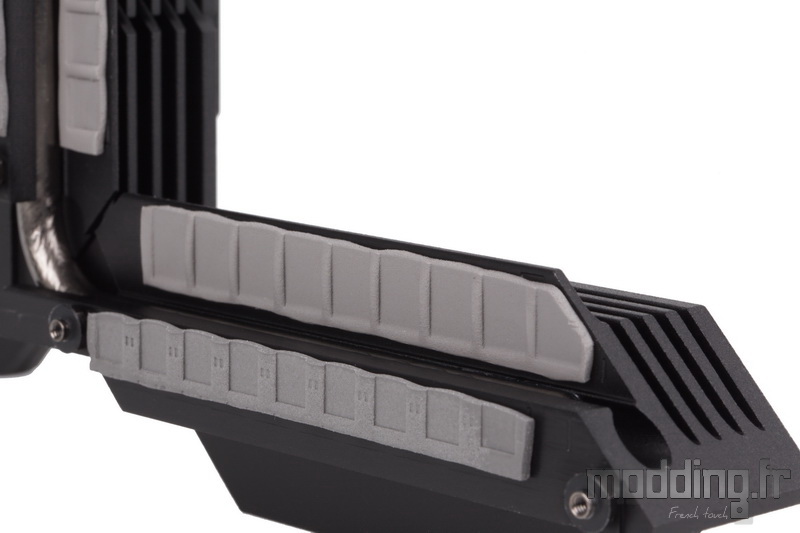

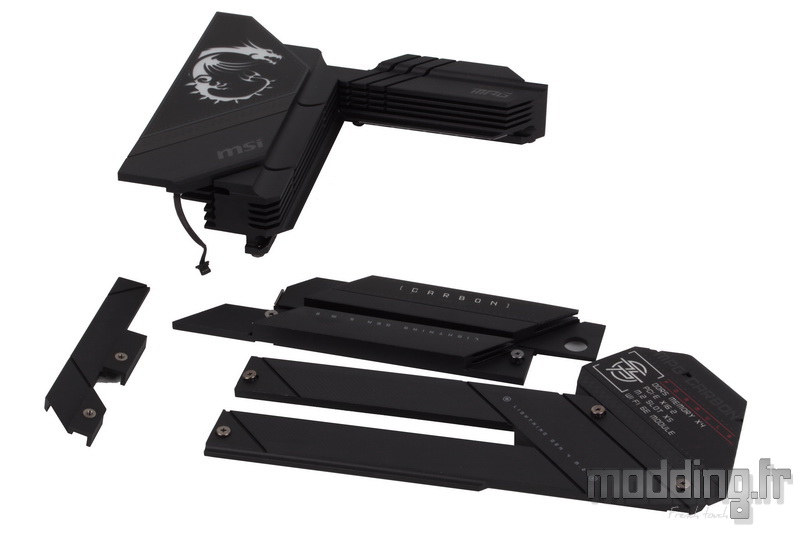

Contrairement au modèle Tomahawk qui est constitué de deux parties distinctes, sur notre MPG Z790 Carbon Wifi, le dissipateur est constitué physiquement d’un seul bloc avec la présence d’un caloduc réunissant le segment vertical au segment horizontal.
Ce caloduc permet ainsi d’augmenter la surface de dissipation de la chaleur.
