[TEST] Carte mere MSI MPG Z790 Carbon Wifi

Les caractéristiques :

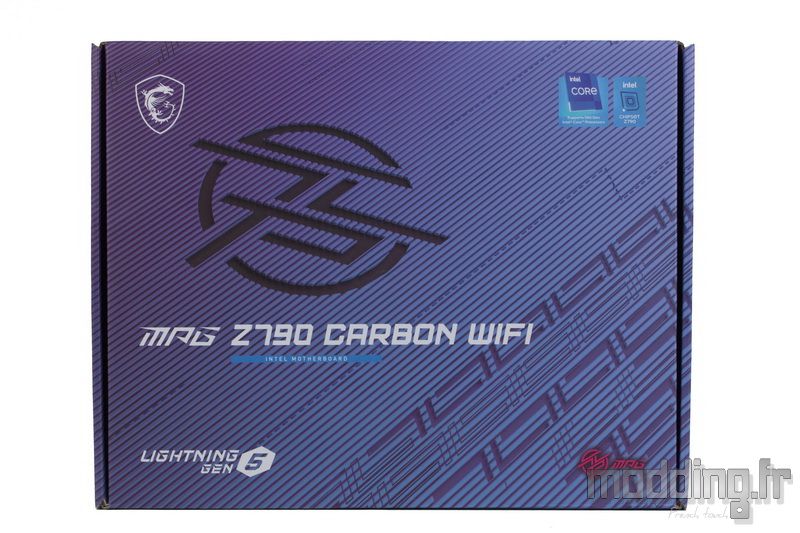

Bien que le nom de cette carte mère intègre la mention “Carbon”, on ne peut pas dire que le packaging mette en avant cet aspect.
On se retrouve face à une boite vêtue de diverses teintes de bleu sous la forme de stries obliques.
Point de photo de la carte mère sur la face principale, si ce n’est que son nom surmonté d’un logo, illustrant le nom de la gamme MPG, qui semble être gravée sur la texture générée par ces stries.
Tandis que l’emblème du dragon MSI se positionne dans le coin en haut et à gauche de la boite, nous avons deux icônes dans le coin à droite mentionnant la présence du chipset Intel Z790 et de la compatibilité de la carte mère avec les processeurs Intel de 13e génération.

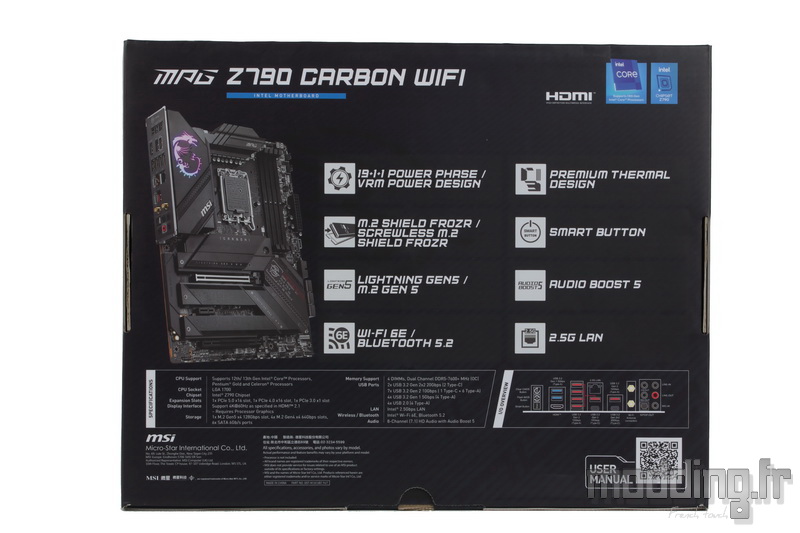

Au dos de la boite, nous retrouvons le nom de la carte mère accompagné cette fois-ci de la photo de cette dernière.
Les principales caractéristiques de la MPG Z790 Carbon Wifi sont ainsi mises en avant par une succession d’icônes reparties à droite de la photo.
En feuilletant le site de MSI, nous pouvons comparer les différents modèles embarquant le chipset Z790.
Dans la partie basse, nous avons un tableau réunissant les spécifications de la carte mère. Un second encart affiche les différentes connectiques présentes sur le panneau arrière de la carte mère.

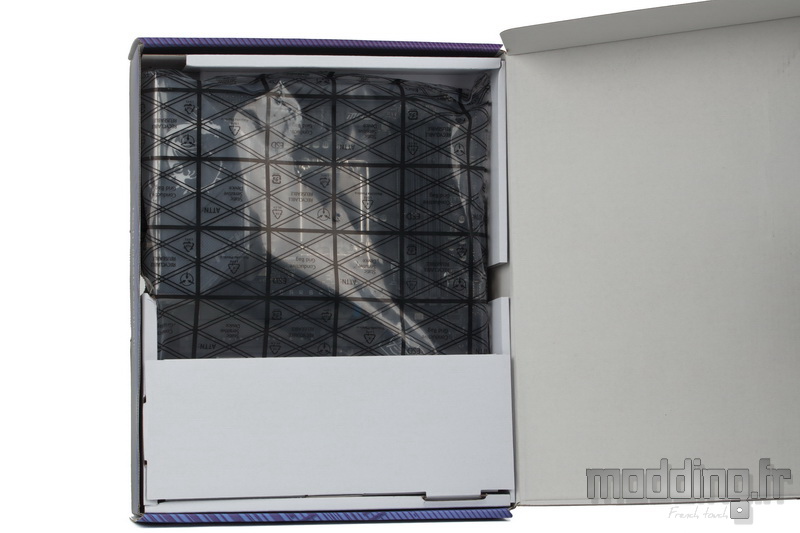

La carte mère est rangée dans son emballage de protection tout en étant coincée dans les rabats d’un carton interne qui contient les éléments de l’antenne Wifi.

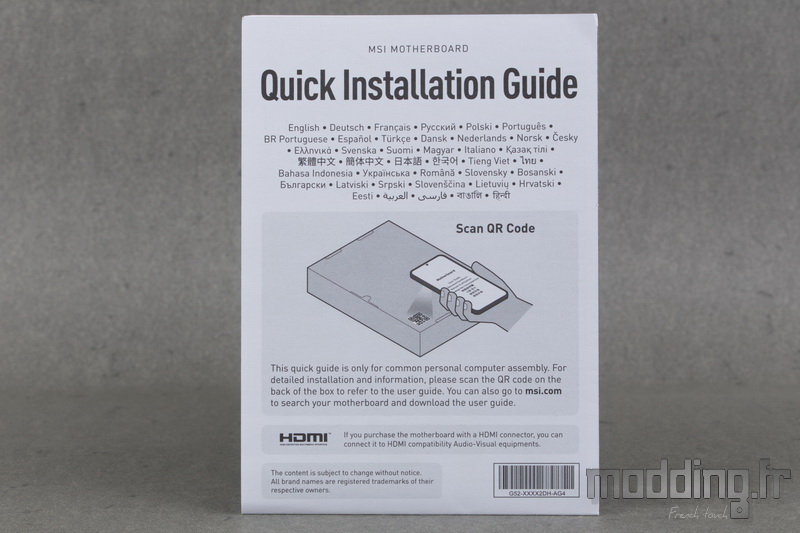

Du côté du bundle, nous avons le guide d’installation rapide de la carte mère qui se présente sous la forme d’un dépliant.
Par contre, MSI ne fournit pas le manuel d’utilisation propre à la carte mère. Si nous voulons consulter le manuel de la MPG Z790 Carbon Wifi, il faut alors se rendre sur le site et le télécharger sur la page dédiée.

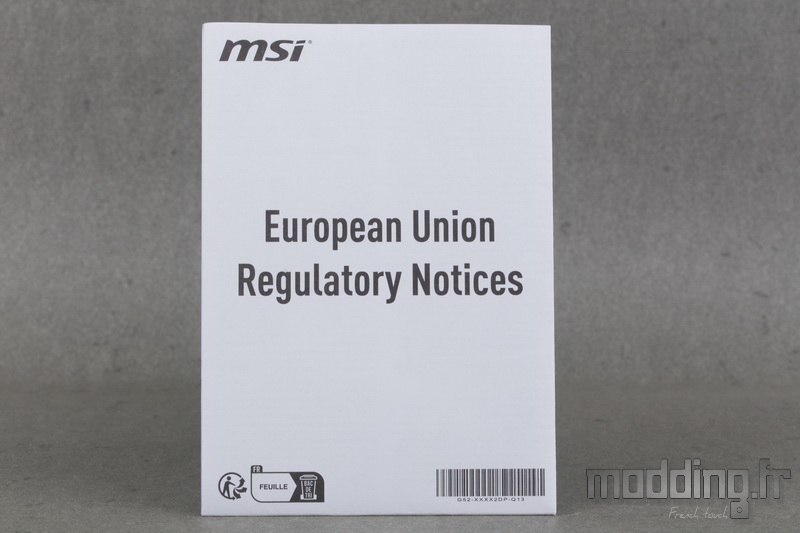

Un second dépliant nous informe sur les réglementations européennes relatives à ce type de produit.

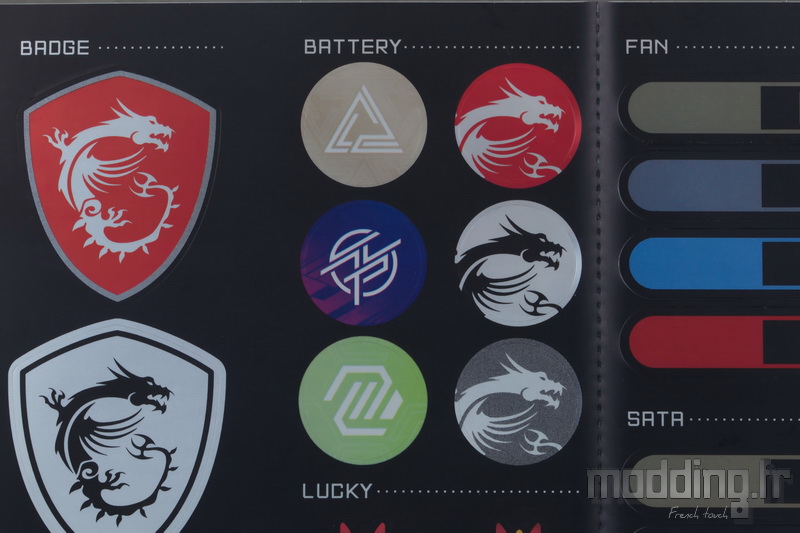

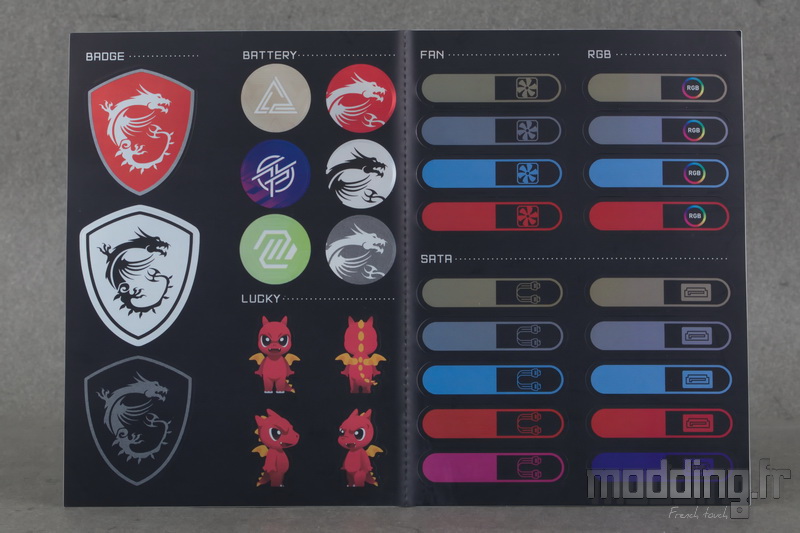

MSI fournit une plaquette disposant d’un bon nombre d’autocollants.

Ainsi nous avons tout loisir d’étiqueter les différents câbles (ventilateur, RGB et SATA).
MSI propose aussi de personnaliser la pile de la carte mère. Toutefois, nous verrons que cela ne sera pas le cas pour notre MPG Z790 Carbon Wifi.

Différents câbles sont rangés dans des sachets sertis.

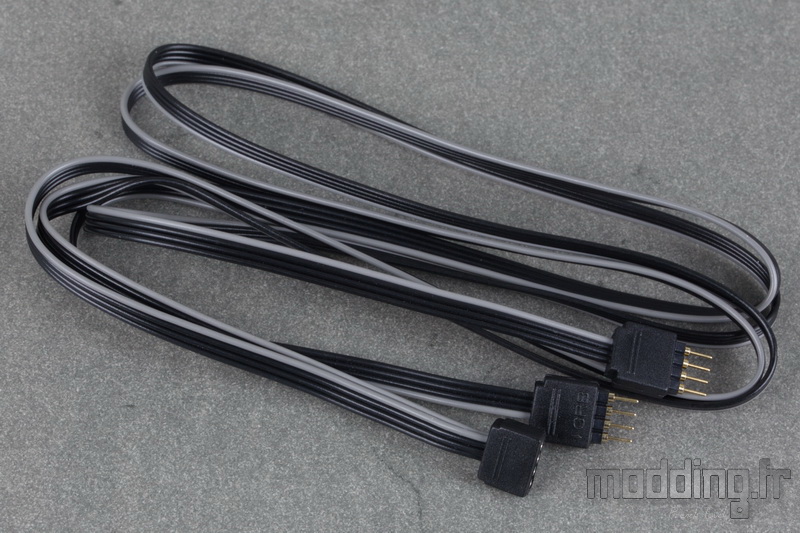

Nous avons un câble en Y qui permet de brancher deux dispositifs RGB (et non pas ARGB) sur l’unique port RGB de la carte mère (JRGB1).

Un adaptateur permet de connecter un dispositif ARGB doté d’une prise propriétaire sur un des ports ARGB de la carte mère (JARGB_V2_1 ou JARGB_V2_2).

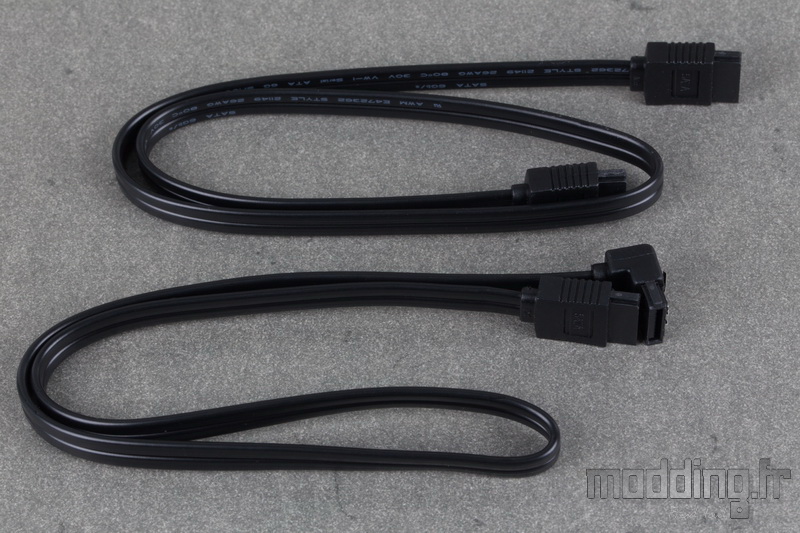

Nous avons deux câbles SATA dont un présente un embout coudé à 90°.

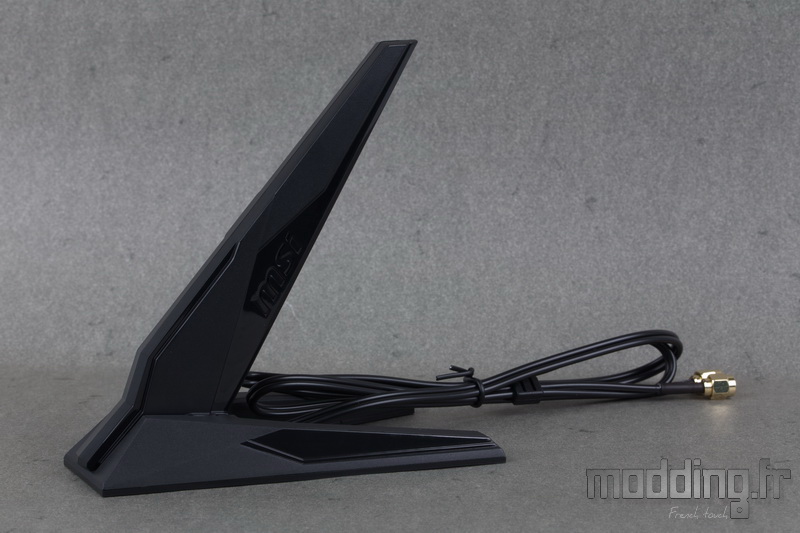

L’antenne Wifi dispose d’un câble mesurant 880 mm.
Elle est enclenchée sur son support magnétique ce qui permet de fixer l’antenne sur une paroi du boitier.
Ce support présente aussi deux orifices afin de fixer l’antenne sur le bureau.

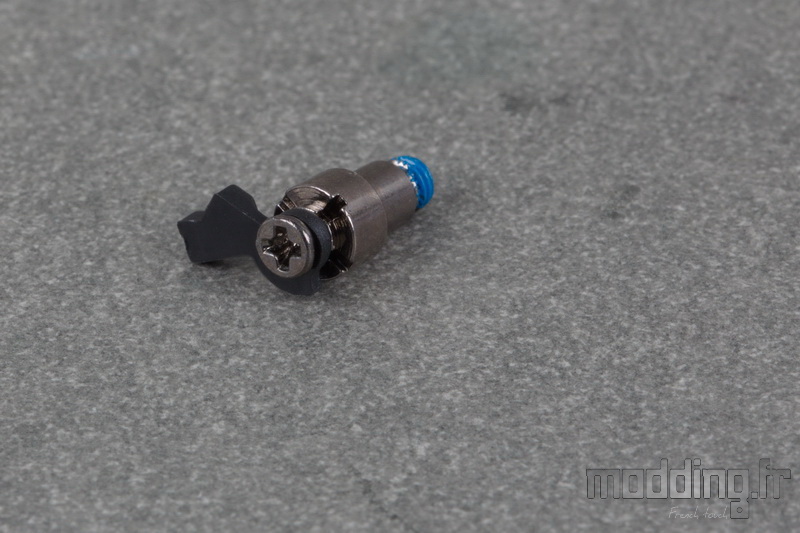

Quatre petits sachets contiennent chacun une attache EZ-M2 qui permet de fixer le SSD sur l’un des ports M2 de la carte mère.
Nous verrons que l’ensemble de ces ports M2 sont déjà équipés de ce type d’attache rapide.

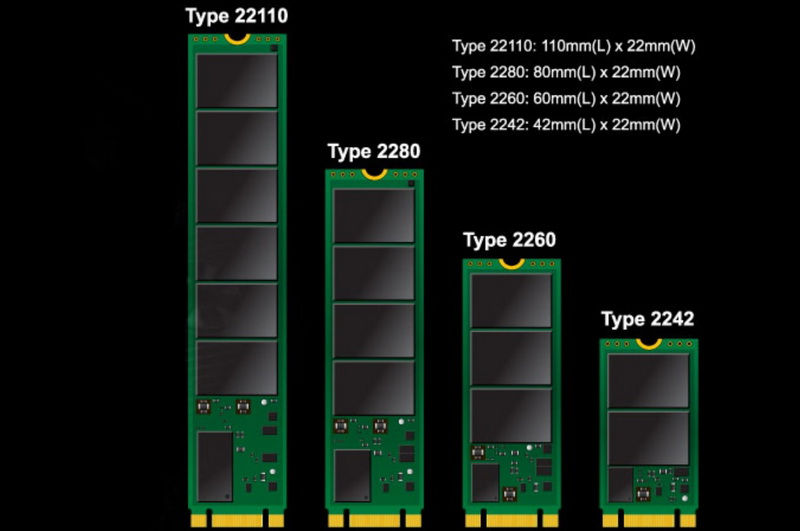

Ces attaches supplémentaires ne serviront que lorsque nous installons des SSD d’une taille différente du type classique 2280.

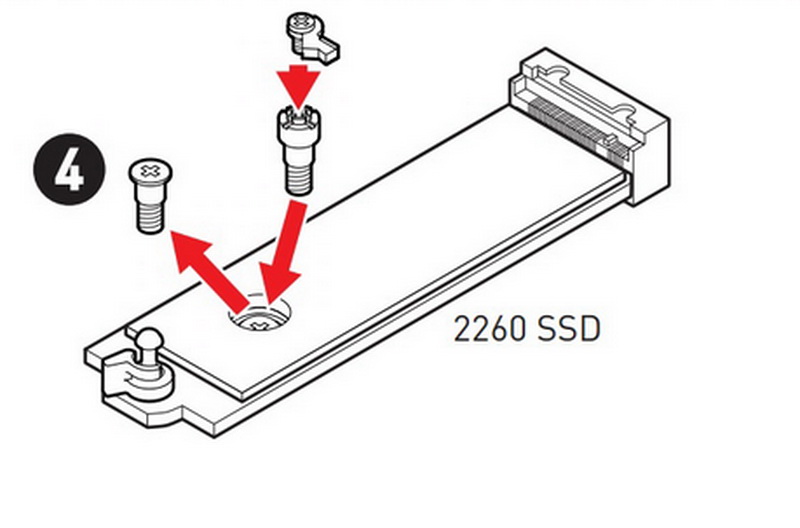

Par exemple, si nous voulons installer un SSD M2 de type 2260 (soit 60 mm de long), nous retirons la vis présente au sein de l’emplacement M2 et nous la remplaçons par un des clips EZ M2.

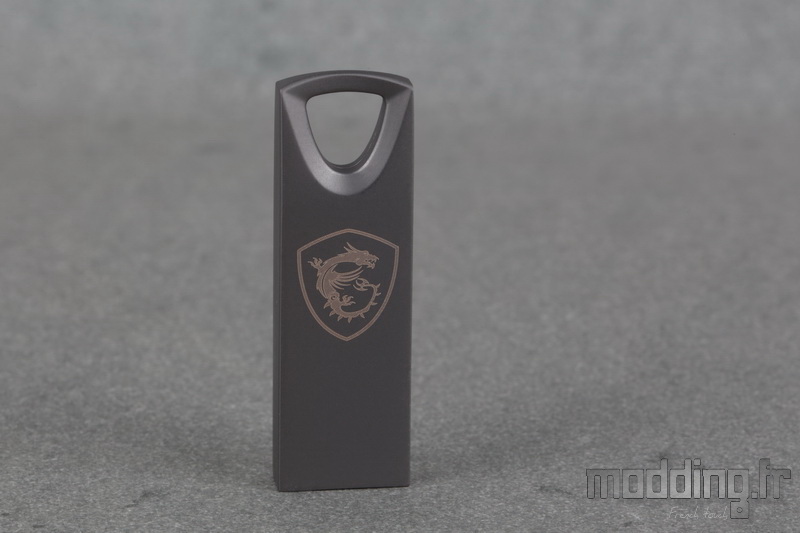

En l’absence plus que répandue d’un lecteur optique au sein de nos PC, MSI rassemble les pilotes et utilitaires dans une petite clé USB estampillée de son cher dragon.

Les spécifications :

Processeur	– Processeur de 12^e/13^e génération Intel – Socket 1700
Chipset	Intel Z790
Mémoire	– 4 modules de mémoire DDR5 (jusqu’à 192 Go) – Fréquence DDR5 jusqu’à 7600+ (OC) – Intel XMP 3.0 OC – Mode Dual Channel
Sortie graphique	1 x HDMI
Port d’extension	2 ports PCIe x16 et 1 port PCIe x1 : – PCI_E1 (CPU) : PCIe 5.0 x16 – PCI_E2 (Chipset) : PCIe 3.0 x1 – PCI_E3 (Chipset) : PCIe 4.0 x4
Stockage	5x M.2 – M.2_1 (CPU) PCIe 4.0 x4 (2280/2260) – M.2_2 (CPU) PCIe 5.0 x4 (22110/2280/2260) – M.2_3 (Chipset) PCIe 4.0 x4 (2280/2260) – M.2_4 (Chipset) PCIe 4.0 x4 (2280/2260) – M.2_5 (Chipset) PCIe 4.0 x4/SATA (2280/2260) 6x SATA 6G *PCI_E1 slot passe en PCIe 5.0 x8 lorsque le port M2_2 est occupé.
USB	4x USB 2.0 (Avant) 2x USB 3.2 Gen1 Type A (Arrière) 2x USB 3.2 Gen1 Type A (Avant) 6x USB 3.2 Gen2 Type A (Arrière) 1x USB 3.2 Gen2 Type C (Arrière) 1x USB 3.2 Gen2x2 Type C (Arrière) 1x USB 3.2 Gen2x2 Type C (Avant)
Audio	Codec Realtek ALC4080
Réseau	– Intel 2,5 Go Ethernet – Intel Wi-Fi 6E – Bluetooth 5.3, FIPS, FISMA
Facteur de forme	ATX : 30,5 x 24,4 cm
