La carte mère :

La mention “Tomahawk” dispose d’une consonance quelque peu militaire, pour autant MSI ne nous propose pas une carte alliant le design à ce thème.
Du moins, tant que nous ne mettons pas en place les différents adhésifs que nous fournit la marque au niveau du bundle. Des autocollants que l’on peut alors disposer sur les différents dissipateurs de la carte mère afin de la personnaliser.
MSI nous laisse le choix d’appliquer ou non ce genre d’autocollants ce qui n’est pas pour nous déplaire.

La MAG Z690 Tomahawk Wifi présente un style neutre pour ne pas dire, extrêmement sobre. L’absence du dragon MSI ainsi que celle des LED RGB va dans le sens de nos propos surtout lorsque l’on voit comment se comporte le dragon présent sur le modèle Carbon.
Ne cherchons donc pas un quelconque rétroéclairage aRGB, aucune LED de ce type ne se positionne sur le PCB.
Le noir se mariant avec tout, il ne sera pas compliqué d’intégrer la MAG Z690 Tomahawk Wifi dans n’importe quel boitier PC, et ce quel que soit le thème couleur de votre configuration pour peu que le boitier en question dispose d’une porte latérale vitrée.

Un style résolument neutre où même le logo de la marque se distingue à peine de ce fond noir.
En se rapprochant un peu plus, on note que cette teinte noire revêt divers aspects, notamment au niveau des nombreux dissipateurs en aluminium.
On distingue alors un aspect brossé qui vient côtoyer un aspect sablé. Les deux textures sont plus ou moins associées à des formes géométriques faisant apparaitre des petits points ainsi que des encarts de diverses formes.
Formes qui ne sont pas sans rappeler la découpe des autocollants inclus dans le bundle.
On note par ailleurs la continuité, l’alignement, des textures entre les différents blocs.

Dans la partie basse de la carte mère, nous avons le radiateur qui se charge de refroidir passivement le chipset Intel Z690.
Bien qu’elle fasse partie de l’entrée de gamme des cartes mères MSI, la marque n’hésite pourtant pas à habiller de plus en plus les PCB de ses cartes. Nous sommes loin des modèles où les dissipateurs se battaient en duel…
Le dissipateur dédié au chipset demeure conséquent avec des dimensions supérieures à celles du dissipateur de notre ancienne MEG Z490 Unify.
Le nom de la série apparait sur ce dissipateur en lettres blanches.

Le bloc en aluminium anodisé est retenu sur le chipset par deux vis tandis que deux petits blocs en mousse carrés évitent que l’appui de la structure sur le PCB soit bancale.
Un pad thermique est inséré entre le dissipateur et le chipset afin d’optimiser le refroidissement de ce dernier. Pour notre grand bonheur, Intel ne préconise pas de refroidissement actif pour son chipset.
La structure mesure 75 mm sur 80 mm.

Il présente une belle épaisseur d’une douzaine de millimètres.
Toutefois, on constate que MSI ne façonne que très peu la face externe du bloc avec seulement trois stries placées à proximité du coin supérieur.

Sous ce dissipateur prend place une longue réglette en aluminium mesurant 210 mm sur 23 mm.
Baptisées “Shield Frozr”, cette structure en aluminium ainsi que les deux autres qui équipent la MAG Z690 Tomahawk Wifi se chargent de refroidir les SSD qui prennent place sur les différents slots M2.

Numéroté 03 et 04, cette longue réglette recouvre deux emplacements pour SSD de type M2.
La face interne du dissipateur est équipée d’un pad thermique afin d’optimiser le refroidissement dudit SSD. Ce dernier ne voit donc que l’une de ses faces en contact avec le pad thermique, néanmoins, il s’agit généralement de la face présentant les puces mémoire.
Pour un dispositif de pad thermique sur les deux faces du SSD, il faut alors opter pour le haut de gamme avec la MEG Z690 Unify.
On n’oublie pas de retirer la protection du pad thermique avant de remettre en place le dissipateur sur le SSD. A vous de voir ensuite si vous retirez aussi l’étiquette présente sur les puces du SSD…

À proximité du bloc recouvrant le chipset, nous avons un second dissipateur moins long mais plus large (90 mm sur 40 mm).
Affublé du numéro 02, il est dédié au slot M2_2.

Même si cette carte mère fait partie de l’entrée de gamme, MSI ne délaisse pas le style de sa carte et n’hésite pas à combler les espaces entre les ports PCIe. Un style qui tend peu à peu à se répandre sur l’ensemble des cartes mères.
La manière peut varier entre les différents modèles, mais cela permet d’habiller le PCB comme le faisaient les moddeurs à une certaine époque. Il est vrai que la présence des emplacements M2 entre les ports PCIe et la chauffe qu’engendre ce composant incite les constructeurs à utiliser ce stratagème.
Toujours est-il que nous remarquons que la largeur de ce dissipateur permet de bien combler l’espace entre le premier et le second port PCIe (un élément absent sur le modèle Torpedo).
On retrouve sur sa face interne un pad thermique.

Un troisième dissipateur se charge de refroidir le slot M2_1.
Nous revoyons un peu plus bas dans cette page les caractéristiques des différents slots M2 qui équipent notre MAG Z690 Tomahawk Wifi.

Nous détaillerons aussi le système de fixation choisi par MSI afin d’installer et fixer le SSD au sein du slot M2.

On le répète, la MAG Z690 Tomahawk Wifi ne manque pas de dissipateurs et de plus, on constate qu’ils ne sont pas de petites tailles.
Aussi, sur cette gamme, l’un des deux dissipateurs se chargeant de refroidir les étages d’alimentation (ou VRM) vient aussi recouvrir les modules de connectiques du panneau arrière, et ce dans un but purement esthétique (qui nous vient aussi du monde du modding).

Même si la couverture ne se fait pas de toutes parts, la plaque en aluminium chapeautant les connectiques demeure bien épaisse.
Point de dragon sur notre modèle, qu’il soit en relief ou en couleur, il s’est envolé pour se poser sur les modèles de la série MEG ou MPG.
Tout comme les autres dissipateurs de la MAG Z690 Tomahawk Wifi, la surface revêt les deux aspects (sablé et brossé) tout en s’associant avec divers motifs géométriques.
Par ailleurs, on distingue tout juste le logo de la marque en lettres noires.

Fixée au PCB par deux vis dotées d’un ressort, la surface de la structure en aluminium vient au contact des étages d’alimentation par l’intermédiaire d’un pad thermique.

Un second dissipateur se charge de refroidir les autres étages d’alimentation de la carte mère.
Il est certes de plus petites tailles, mais sa structure arbore des dimensions semblables à celles du précèdent dissipateur sans le plateau superieur.
Les lettres “MAG” signent la gamme à laquelle appartient notre carte mère.

L’un comme l’autre présente de profondes ailettes afin d’optimiser le passage de l’air et par conséquent le refroidissement des VRM.
MSI a su adapter la taille de ses dissipateurs aux composants de sa carte mère et seule l’absence d’un caloduc reliant les deux modules différencie notre MAG Z690 Tomahawk Wifi des autres modèles basés sur le chipset z690.

Et nous retrouvons sur la face en contact avec les phases d’alimentation, les pads thermiques de 7W/mK présents sur l’ensemble des cartes mères Z690.

Nous avons quelque peu détaillé le style de la MAG Z690 Tomahawk Wifi et nous avons donc constaté que MSI ne vient pas dépouiller le PCB de cette carte en limitant le nombre de dissipateurs, bien au contraire.
L’absence d’un rétroéclairage peut décevoir certains d’entre nous tout comme en ravir d’autres.

Nous allons maintenant nous intéresser aux différentes connectiques présentes sur ce modèle. MSI définit un layout pour chacun de ses modèles et bien qu’appartenant à la série MAG, la Tomahawk requiert tout ce qui se fait actuellement tout en limitant peut-être le nombre.
Le premier port PCIe (PCI_E1) est le seul port PCIe de la carte mère profitant des 16 lignes PCIExpress issues du processeur avec une interface Gen 5. Aussi, pour ceux qui sont (encore) tentés de passer sur du multi-GPU, il leur faut alors se procurer au moins le modèle Carbon qui dispose de deux ports PCIe Gen 5 câblés en x16 (ils passent en x8 pour peu que ces deux ports soient occupés).
La prise en elle-même est renforcée d’une structure métallique (PCIe Steel Armor) pour s’affranchir des contraintes que peut engendrer le branchement d’une carte graphique qui ne cesse de prendre du poids.

Le port PCI_E3 est câblé en x4 Gen 3 comme semble l’être visuellement le port PCI_E4, pour autant MSI semble lui conférer une connectique x1 Gen 3 à l’instar du petit port PCI_E2.
Une manière (quelque peu incongrue) de différencier la carte Tomahawk de la carte Edge…

La partie audio se positionne comme d’habitude dans le prolongement des connectiques du panneau arrière de la carte mère.
Les condensateurs utilisés s’habillent d’un revêtement doré, tandis que la zone est délimitée par un liseré orange. Ce liseré permet surtout d’isoler les composants audio du bruit électronique que peuvent engendrer les composants positionnés à proximité.
On note non loin la présence de la pile de la carte mère.

Cette partie audio est bien sûr associée à sa prise interne sur laquelle nous connectons le câble des prises casque et micro issu du boitier PC.

La gestion du son est confiée à une puce Realtek ALC4080 tout comme sur le modèle Carbon.

On quitte cette zone audio afin de passer en revue les différentes connectiques présentes sur les bords du PCB.
En premier lieu, nous tombons sur le jumper “clear mos” (JBAT1) qui permet de réinitialiser le bios. En l’absence de bouton sur le panneau arrière comme sur le modèle Unify, nous apprécions cet emplacement qui demeure relativement accessible une fois la configuration installé dans le boitier PC.
Suivent deux prises aRGB sous la forme 5V/D/-/G et intitulées JRAINBOW1 et 2. Bien que la MAG Z690 Tomahawk Wifi ne possède pas de LED aRGB au sein de son PCB, il n’en demeure pas moins que la carte peut bien sûr contrôler différents éclairages aRGB qui seront connectés sur ces prises.
Chacune d’elles supportent jusqu’à 75 LED aRGB (de type WS2812B).

Trois prises 4-pins permettent de brancher autant de ventilateurs.
Nous comptons pas moins de 6 prises SYS_FAN.

La première se positionne entre la zone audio et le premier slot M2.
Elles sont toutes câblées dans une configuration 4-pins ce qui permet de prendre en charge les ventilateurs PWM tout en acceptant les ventilateurs plus classiques dotés d’une prise 3-pins.

Séparées par un petit condensateur, nous avons les deux prises USB 2.0 internes.
Même si ce genre de connectiques tend à disparaitre au niveau des boitiers PC, elles restent encore indispensables pour assurer la communication entre certains contrôleurs aRGB externes et la carte mère.

On remarque la présence d’un petit interrupteur non loin des prises USB 2.0.

En retirant le dissipateur des slots M2 inférieurs, nous constatons qu’il s’agit d’un switch permettant de désactiver toutes les LED de la carte mère (bien qu’elles ne soient pas nombreuses).

On remarque la présence de 4 ports Sata et notamment leur disposition sur le PCB.
On avait quelque peu perdu l’habitude d’avoir ce type de prise droite au profit des prises coudées.
Numérotées de 3 à 6, nous ne devrions pas tarder à tomber sur les deux premières.

Avant de remonter, nous finissons avec les prises JFP2 et JFP1.
Sur la première, nous connectons le beeper tandis que sur la seconde nous branchons les diverses prises du boitier PC (power LED, HDD LED, Power Switch et Reset Switch).
C’est aussi à ce niveau que se positionne la troisième prise SYS_FAN.

Sous le dissipateur des slots M2 inférieurs et le dissipateur du chipset viennent se loger les deux premiers ports Sata qui adoptent une forme coudée.
L’ensemble de ces prises est géré par le chipset Z690.

Il nous parait quelque peu étrange que MSI n’ait pas inséré un plus grand nombre de ports Sata dans cette zone d’autant que la marque a pris soin de pratiquer une large encoche sur le PCB.

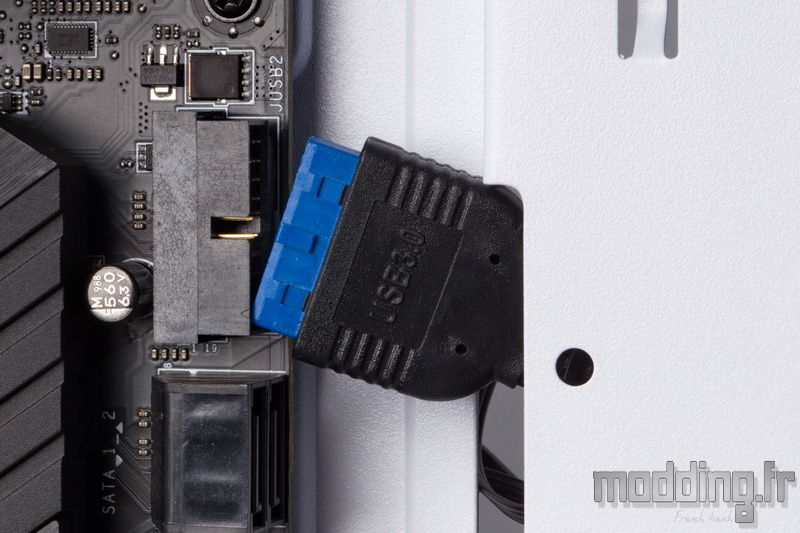

Passé le dissipateur du chipset, nous avons la prise USB 3.2 Gen 2 (10 Gbps) interne suivie d’une prise USB 3.2 Gen 1 (5 Gbps) interne.
Cette dernière demeure dans une position droite et non coudée, une orientation qui peut s’avérer bien pratique avec certains boitiers PC.

La prise ATX se positionne non loin…

… Des LED du module EZ Debug.
Elles affichent les différents processus s’activant au fur et à mesure de la séquence de boot de la carte mère.
Chacune d’elle est liée à l’un des composants : CPU, DRAM, VGA et Boot.
Si l’une d’elles demeure allumée, le composant en question n’est alors pas détecté ou son initialisation a échoué.

Non loin du coin supérieur, nous avons la dernière prise SYS_FAN.
On entame le bord supérieur avec une troisième prise aRGB (JRAINBOW3) ainsi qu’une prise RGB (JRGB1).
Cette dernière est alimentée en 12V et ne concerne que le branchement des bandes embarquant des LED RGB classiques (non adressable).

Associés à la prise CPU_FAN, nous avons la prise PUMP_FAN sur laquelle nous connectons le câble d’alimentation de la pompe d’un AIO ou d’un circuit de Watercooling personnalisé.
Ces deux prises de type 4-pins sont commutées par défaut sur une gestion PWM dans le bios assurant une sortie de 12 V constante.

On constate que la MAG Z690 Tomahawk Wifi ne manque pas de prises avec pas moins de 6 prises SYS_FAN, trois prises aRGB et même une prise PUMP_FAN.
De plus, MSI conforte l’alimentation du CPU avec deux prises 8 broches.

La MAG Z690 Tomahawk Wifi peut accueillir jusqu’à quatre barrettes mémoires de DDR5 jusqu’à un total de 128 Go (4 x 32 Go).

Elle supporte le Dual Channel :

DIMM A1 et DIMM A2 : premier canal.
DIMM B1 et DIMM B2 : second canal.

Si nous disposons d’un kit de deux barrettes, nous les installons sur les slots DIMM A2 et DIMM B2, comme le mentionne l’inscription sur le PCB.

Il est à noter que les clips sont mobiles sur les deux extrémités de chaque slot mémoire.

La MAG Z690 Tomahawk Wifi bénéficie d’une astuce qui, jusqu’à présent, ne concernait que les cartes mères de gamme supérieure.
Il s’agit de l’I/O Shield qui reste à demeure de la carte.

La plaque est maintenue par deux petites vis sur le plateau du dissipateur…

… Ainsi que par deux autres vis prenant en sandwich le PCB.

De gauche à droite, nous avons :

DisplayPort.
Port HDMI.
Bouton FlashBios
Deux ports USB 3.2 Gen 1 (5 Gbps).
Deux ports USB 2.0.
Deux ports USB 3.2 Gen 2 (10 Gbps).
Un port USB 3.2 Gen 2×2 (20 Gbps) type C.
Un port USB 3.2 Gen 2 (10 Gbps).
Un port RJ45 2.5G.
Deux prises antenne Wifi.
Sortie Optique S/PDIF.
Connectiques audio.

Le réseau est confié à une puce Intel I225V pour un LAN 2.5 Gb/s et à une puce Intel Wi-Fi 6E supportant la norme 802.11 a/b/g/n/ac/ax et la norme MU-MINO Tx/Rx 2.4GHz/ 5GHz/ 6GHz (jusqu’à 2.4Gbps).
Ce dernier module dispose aussi du Bluetooth 5.2.

La carte mère permet de flasher le bios sans avoir recours à un affichage quelconque.
Pour cela, on télécharge le dernier bios sur le site MSI.
On renomme le bios téléchargé : MSI.ROM.
On le stocke à la racine d’une clé USB (formatée en FAT32).
Nous avons seulement besoin de connecter le câble CPU et le câble ATX, il n’est même pas nécessaire d’installer le processeur ou une barrette mémoire.
On connecte ensuite la clé USB contenant le fichier MSI.ROM sur le port USB 2.0 intitulé “Flash Bios”.
On appuie sur le bouton “Flash Bios” et la LED intégrée dans ce bouton commence à clignoter.
La LED s’éteint lorsque le flashage est terminé.

A l’arrière du PCB, on note l’absence d’un quelconque dispositif renforçant la rigidité structurelle du PCB tout comme l’absence de dissipateurs disposés à l’arrière des VRM

MSI délimite des zones d’avertissement de possibles conflits avec les entretoises du boitier PC.

Nous revenons sur les différents slots M2 qui sont donc au nombre de 4.

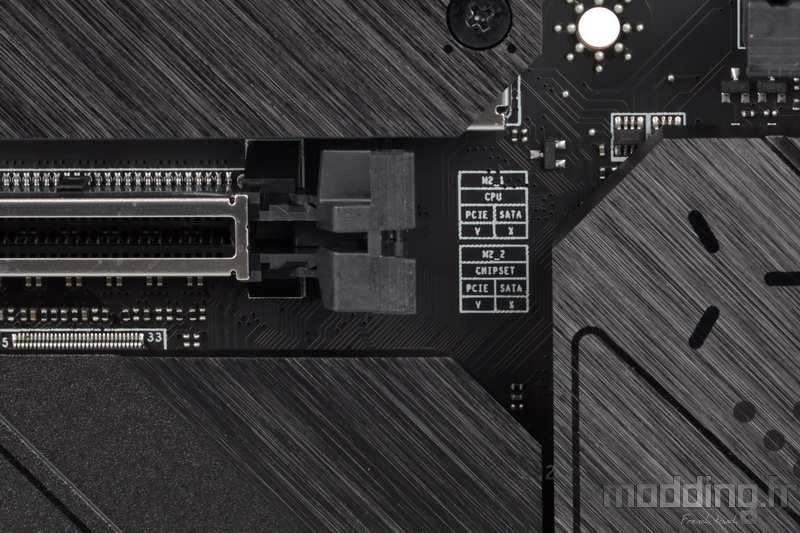

Il est mentionné sur le PCB, l’origine des lignes PCIe ainsi que le type de SSD pour chacun des ports M2.

Le port M2_1 dispose de lignes PCIe issues du processeur.
Sa configuration est de type PCIe x4 Gen 4 et le port accepte seulement les SSD M2 dotés d’une interface PCIe (2242/ 2260/ 2280/ 22110).

Les trois autres ports M2 prennent leur lignes PCIe du chipset Z690.
Le port M2_2 est configuré comme PCIe x4 Gen 4 et, tout comme le M2_1, il ne prend en charge que les SSD M2 dotés d’une interface PCIe (2242/ 2260/ 2280).

Le port M2_3 est configuré comme PCIe x4 Gen 3 et prend en charge les SSD M2 PCIe ainsi que les SSD M2 Sata (2242/ 2260/ 2280).

Le port M2_4 est configuré comme PCIe x4 Gen 4 et prend en charge les SSD M2 PCIe ainsi que les SSD M2 Sata (2242/ 2260/ 2280).

L’installation du SSD passe par une attache rapide.
Elle est présente sur le port M2_1 et le port M2_4. Toutefois, nous rappelons que le bundle dispose de deux autres attaches pour les deux autres ports M2.
Ce dispositif permet de ne pas avoir recours à la petite vis que l’on aura tendance à perdre… et encore moins du petit tournevis spécifique cette dernière.

Avant toute chose, on oriente l’attache de manière à ce que son extrémité en plastique soit à l’opposé du port M2.
On insère le SSD dans la connectique.
On positionne ensuite l’extrémité opposée du SSD tout contre le support de l’attache.

Ne reste plus qu’à rabattre l’extrémité de l’attache contre le PCB du SSD afin que la partie semi-circulaire vienne bloquer le PCB du SSD.

Le nouveau processeur Intel s’associe au nouveau chipset de la marque : Z690.

La principale nouveauté des processeurs de 12e génération est l’apport du PCIe 5.0 pour l’emplacement PCIe x16 directement connecté au processeur ainsi que la gestion de la DDR5 (sans pour autant délaisser la DDR4).
Le chipset Z690 dispose dorénavant de 12 lignes PCIe 4.0 supplémentaires ce qui permet d’avoir jusqu’à 4 emplacements M2 PCIe x4 Gen 4 sur les cartes mères (en comptant le port M2 profitant des lignes PCIe 4.0 du processeur).
On note par ailleurs que la liaison entre le processeur et le chipset passe toujours par 8 lignes DMI (Direct Multimedia Interface) mais en s’appuyant sur la norme PCIe 4.0 et non plus la norme PCIe 3.0, de quoi multiplier la bande passante par deux.

Et du côté du socket, ce dernier met le socket LGA 1200 que nous avions sur notre Z490 Unify à la trappe.
Il faut faire place au nouveau socket LGA 1700.

Et ce dans tous les sens du terme, car il génère un nouvel entraxe concernant les points de fixation afin d’installer le système de refroidissement dédié au processeur.
On passe ainsi de 75 x 75 mm à 78 x 78 mm.
A noter que la distance entre le bord supérieur de l’IHS et le PCB de la carte mère est aussi légèrement différente avec un millimètre en moins comme cela est décrit avec précision sur le site igor’sLAB.
De ce fait, les constructeurs de systèmes de refroidissement ont dû s’adapter et proposent aussi des kits de montage spécifique à ce nouveau socket pour leurs différents modèles.

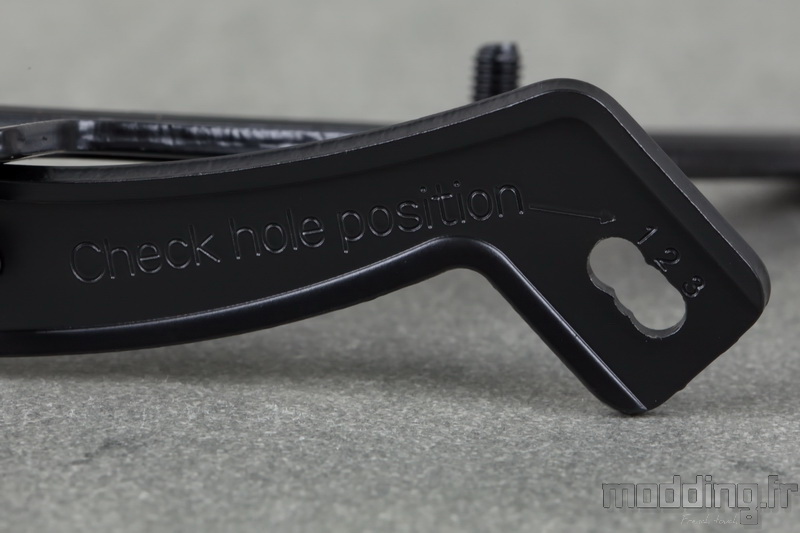

Non seulement les pattes de fixation se dotent d’un orifice supplémentaire correspondant au nouvel entraxe, mais les entretoises doivent être plus petites pour générer suffisamment de pression de contact.

Nous retirons les dissipateurs se chargeant de refroidir les VRM positionnés autour du Socket.
Ces derniers assurent l’alimentation du processeur.
La MAG Z690 Tomahawk Wifi dispose d’un système d’alimentation à 16 phases double rail associé à un module d’étage de puissance.

MSI fait appel à un contrôleur PWM Monolithic Power Systems MP2960 pour piloter la MAG Z690 Tomahawk Wifi.

Cette dernière utilise les étages de puissance Monolithic Power Systems MP87992 pour les seize phases Vcore qui supportent chacun un maximum de 70 A de courant continu.
Il en est de même pour l’unique phase VCCGT (iGPU).

Le CPU VCCAUX est piloté par un PWM Monolithic Power Systems M2940A utilisant le même étage de puissance MP87992 de 70 A.

C’est généralement au niveau des étages d’alimentation que les marques adoptent divers choix de composants pour faire la distinction entre leurs différents modèles.
A titre de comparaison, la MPG Z690 Edge Wifi, qui est le modèle juste au-dessus, reprend le même principe d’un système d’alimentation à 16 phases double rail, si ce n’est que chaque étage de puissance supporte un courant continu de 75 A.
La MPG Z690 Carbon Wifi présente un tout autre environnement basé sur une configuration VRM directe à 18 phases sans doubleurs.
On passe sur 19 phases Vcore pour la MEG Unify avec des étages de puissance qui peuvent supporter un maximum de 150 A. Une montée en puissance permettant à la carte mère de gérer au mieux un éventuel overclocking du processeur.

Sur ce slider, nous vous présentons la carte sans ou avec ses nombreux accessoires en aluminium, nous vous laissons jouer avec le curseur pour apprécier le style de la carte une fois habillée de ses dissipateurs.
MSI optimise le refroidissement des composants aussi bien que le design et donc le visuel.
