Les caractéristiques :

Avec la nouvelle MAG Z690 Tomahawk Wifi, nous changeons de gamme dans la nomenclature MSI par rapport à la MEG Z490 Unify.
La marque repartit ses différentes cartes mères sur trois niveaux, et ce quel que soit le chipset :

MEG : haut de gamme.
MPG : milieu de gamme.
MAG : entrée de gamme.

Toutefois, que ce soit notre modèle Tomahawk ou la Torpedo, toutes deux n’ont pas à rougir de leurs grandes sœurs bien qu’elles n’embarquent aucune LED RGB à leur bord, leur permettant d’illustrer nos propos.
Nous avons bien sûr d’autres différences que l’absence de ces LED avec l’absence d’autres fonctionnalités ainsi que des disparités notamment dans les composants utilisés pour les étages d’alimentation.
Cependant, avec la montée en puissance des tarifs, il est parfois préférable de voir à deux fois les diverses fonctionnalités que proposent les modèles de la gamme supérieure par rapport à nos besoins.
D’autant que du côté du design, la série MAG basée sur le chipset Z690 ne s’en sort pas si mal : sobre, neutre, tout en ne manquant pas de dissipateurs pour la Tomahawk et avec une petite touche de bleu métal pour la Torpedo.

Le packaging annonce une certaine correspondance de cette gamme à un arsenal militaire de haut vol, désolé pour ceux qui pensaient à une certaine allusion à la hache indienne.

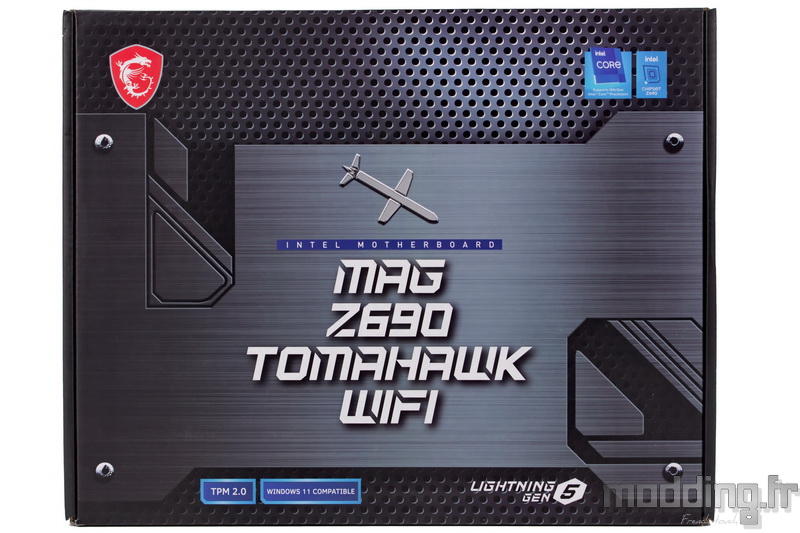

Point de photo de la carte mère sur la face principale, nous avons en lieu et place un assemblage de pièces métalliques présentant différentes textures.
Au centre est repris l’illustration d’un missile Tomahawk surplombant le nom de la carte mère.

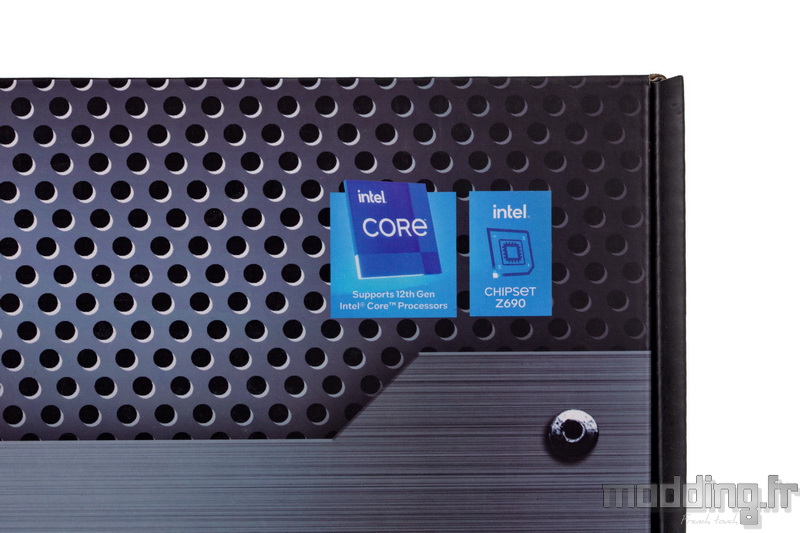

Tandis que le logo MSI se positionne dans le coin en haut et à gauche de la boite, nous avons deux icônes dans le coin à droite mentionnant la présence du chipset Intel Z690 et de la compatibilité de la carte mère avec les processeurs Intel de 12e génération.

Dans la partie basse, nous avons deux autres logos.
L’un d’eux affiche la présence du TPM 2.0 qui est un élément essentiel assurant la compatibilité avec le dernier système d’exploitation en date de Microsoft : Windows 11.

Au dos de la boite, nous retrouvons le nom de la carte mère accompagné cette fois-ci de la photo de cette dernière.
Les principales caractéristiques de la MAG Z690 Tomahawk Wifi sont ainsi mises en avant par une succession d’icônes reparties de part et d’autre de la photo.
En nous référant au site de MSI, nous pouvons comparer les modèles embarquant le chipset Z690.
La différence la plus visible entre la Tomahawk et la Edge se situe essentiellement par la présence de LED RGB au niveau des dissipateurs de cette dernière. Les deux cartes mères s’équipent du même nombre de phases d’alimentation (16 phases double rail).
On monte un peu plus en gamme avec le modèle Carbon qui bénéficie entre autres de 18 phases d’alimentation. Le haut du panier est occupé par les modèles Ace et Unify avec leurs 19 phases d’alimentation qui présentent bien d’autres spécificités comme les slots M2 à double pads ainsi qu’une plaque en aluminium à l’arrière du PCB.
Cette variété de fonctionnalités engendre une hausse tarifaire non négligeable avec un prix qui passe quasiment du simple au double entre notre modèle et la MEG Z690 Unify, tout en sachant que la MAG Z690 Tomahawk Wifi est affichée aux alentours des 350 euros.

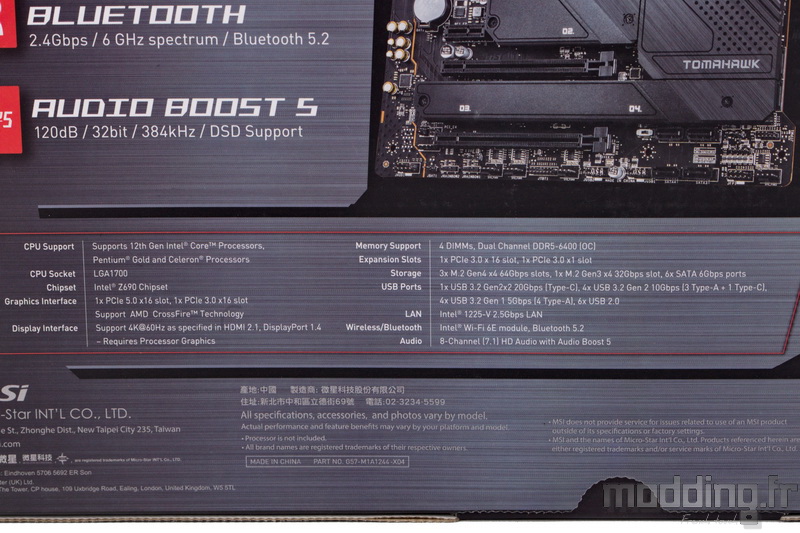

Un premier encart affiche les spécifications de la MAG Z690 Tomahawk Wifi.

Un second encart met en avant les différentes connectiques du panneau arrière.

La carte mère est rangée dans son emballage de protection tout en étant coincée dans les rabats d’un carton interne.

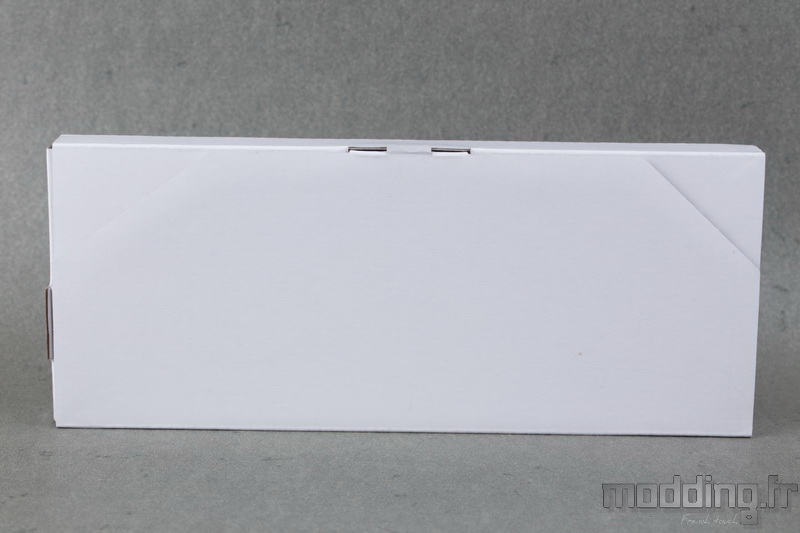

Ce dernier prend aussi en charge une petite boite en carton.

Elle contient les deux antennes du module Wifi de la carte mère.

Dans le fond de la boite, nous avons l’ensemble du bundle.
En l’absence plus que répandue d’un lecteur optique au sein de nos PC, MSI rassemble les pilotes et utilitaires dans une petite clé USB estampillée de son cher dragon.

Nous avons deux petits sachets contenant chacun une attache EZ M2 qui permet de fixer le SSD sur l’un des slots M2 de la carte mère.
Nous verrons que deux des 4 slots M2 sont déjà équipés de ce type d’attache rapide.

Au niveau des câbles, MSI se contente de seulement deux câbles SATA.
L’un de ces câbles présente un embout coudé à 90°…

… Tandis que le second est équipé de deux embouts droits, une configuration qui se prête idéalement au branchement sur un SSD plaqué contre la paroi du plateau de la carte mère.

MSI nous fournit son emblème adhésif représentant le dragon sur un fond rouge.

Nous avons toute une série de livrets plus ou moins épais et l’on commence par le manuel de l’utilisateur.

Comme la plupart des guides de carte mère, il n’est traduit que dans la langue de Shakespeare.
Toutefois, les différentes illustrations demeurent explicites.

Nous avons aussi un guide d’installation rapide sous la forme d’un dépliant.

Une carte d’enregistrement est aussi fournie.

Ainsi qu’une plaquette de petits autocollants afin (ou non) de personnaliser notre carte mère.

Divers catalogues mettant en avant les autres produits de la marque complètent le bundle.

Les spécifications :

Processeur	– Processeur de 12^e génération Intel – Socket 1700
Chipset	Intel Z690
Mémoire	– 4 modules de mémoire DDR5 (jusqu’à 128 Go) – Double canal DDR5-6400+ (OC) – Intel XMP 3.0 OC
Port d’extension	3 ports PCIe 16 slots – PCI_E1 (CPU) PCIe 5.0 x16 – PCI_E2 (Chipset) PCIe 3.0 x4 – PCI_E4 (Chipset) PCIe 3.0 x1 1 port PCIe 3.0 x1 (Chipset)
Graphique intégré	Dépend du processeur
Stockage	– 6 ports SATA 6 Gb/s – 2 slots M.2 (PCIe 4.0 x4) – 1 slot M.2 (SATA3/PCIe 4.0 x4) – 1 slot M.2 (SATA3/PCIe 3.0 x4)
USB	Intel Z690 – 1 USB3.2 Gen 2×2 20 Gbps type C – 4 USB3.2 Gen 2 10 Gbps – 4 USB3.2 Gen 1 5 Gbps – 1 USB 2.0 HUB GL850G – 5 USB 2.0
Audio	Codec Realtek ALC4080
Réseau	– Intel 2,5 Go Ethernet – Intel Wi-Fi 6E
Facteur de forme	ATX : 30,5 x 24,4 cm
BIOS	AMI-UEFI
