PRESENTATION

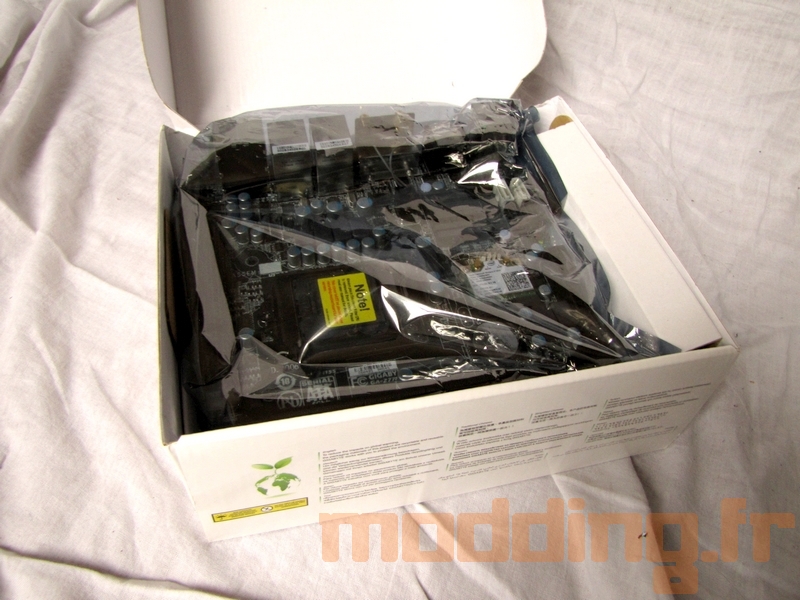

La boite d’emballage ne déroge pas au design habituel GIGABYTE, avec une large description du produit.

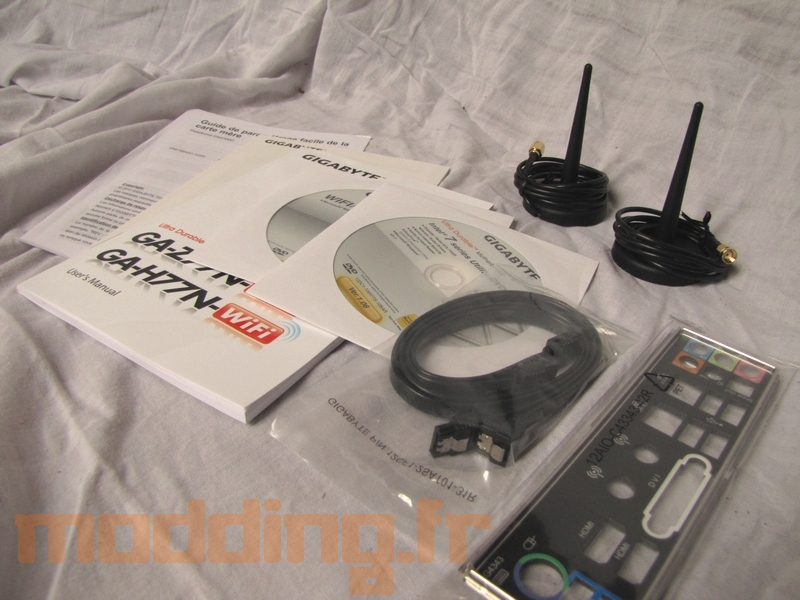

Le bundle inclut:
- la doc
- un DVD des drivers systèmes
- un DVD des drivers Wifi et Bluetooth
- la backplate I/O
- 2 antennes avec une longueur de fil de 1 mètre
- 2 câbles SATA (alors qu’il y a 4 ports sur la carte…)

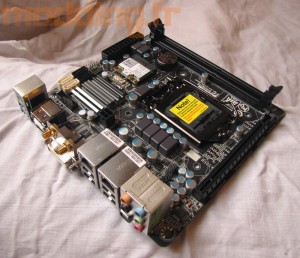

Le PCB est noir, et l’on constate que le CPU se situe du coté port PCI-E, ce qui va limiter le nombre de ventirads compatibles, sauf si la carte-mère est utilisée sans carte graphique, chose de plus en plus envisageable quand on voit les capacités sans cesse grandissantes des contrôleurs graphiques intégrés au processeur, genre le récent HD4000 que l’on verra plus loin. La Z77N-Wifi intègre la technologie “ultra durable 4″ garante d’une meilleure protection contre l’humidité, d’une meilleure protection contre les décharges électrostatiques, d’un backup du bios en cas de défaillance, d’une protection contre les dégâts d’une trop haute température grâce à l’utilisation de composants de qualité.

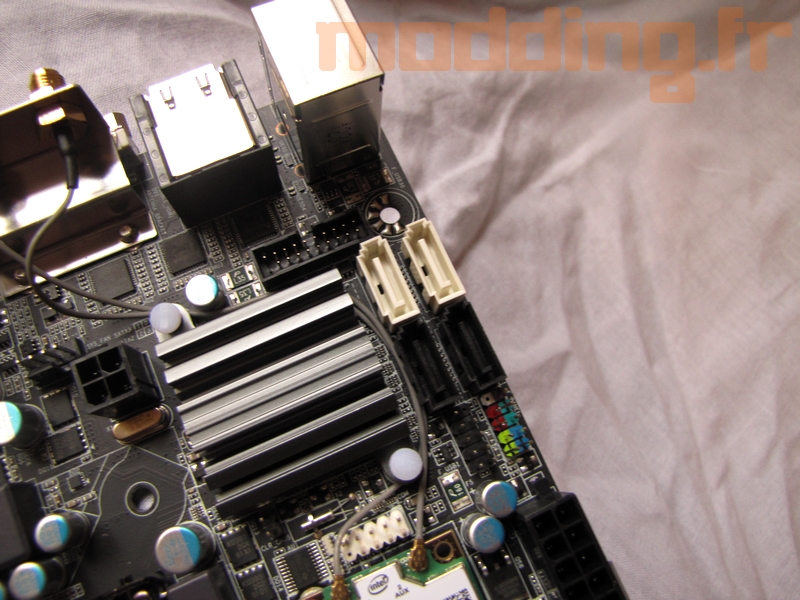

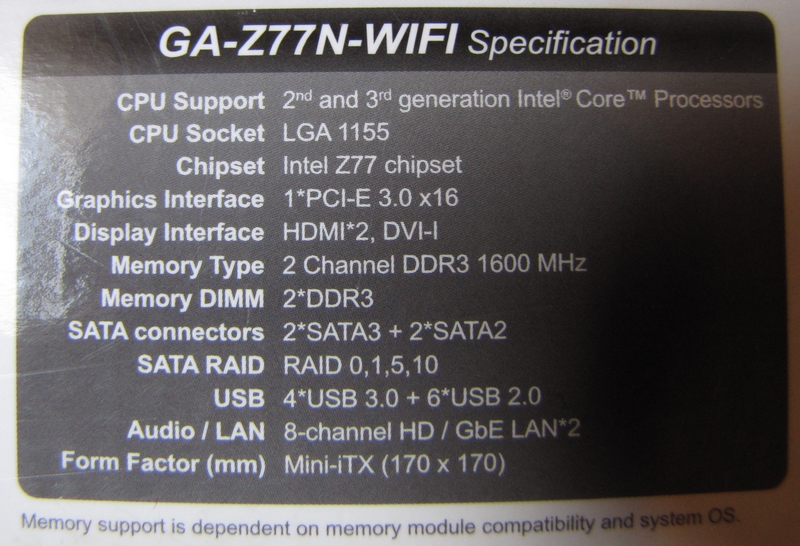

La carte propose 2 x Sata3 6gb/s et 2 x Sata2 3gb/s. Derrière les 2 Sata3 (blancs) on voit le connecteur USB3 qui nous permettra de raccorder les ports USB3 de la façade du boitier.

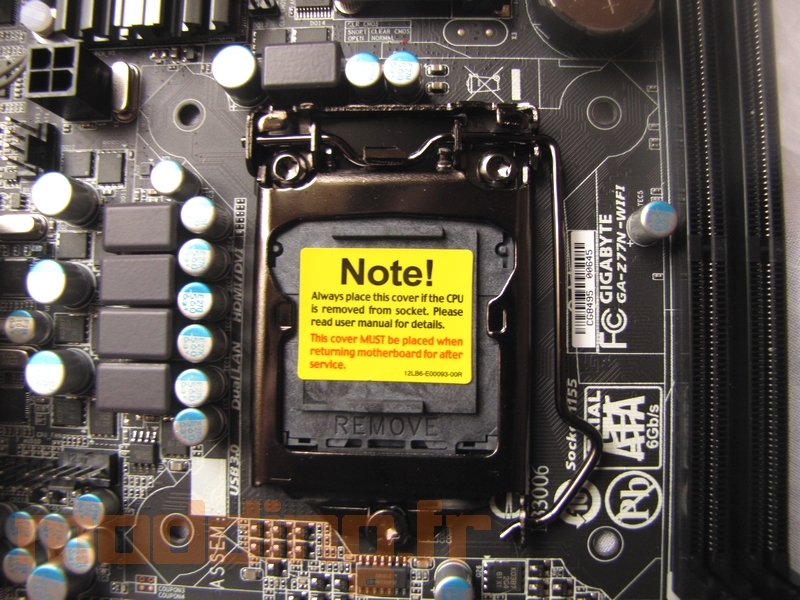

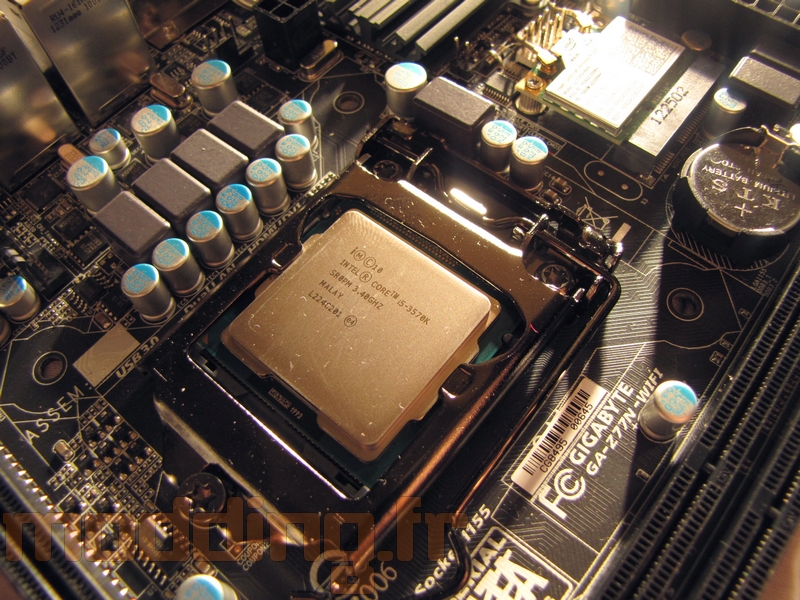

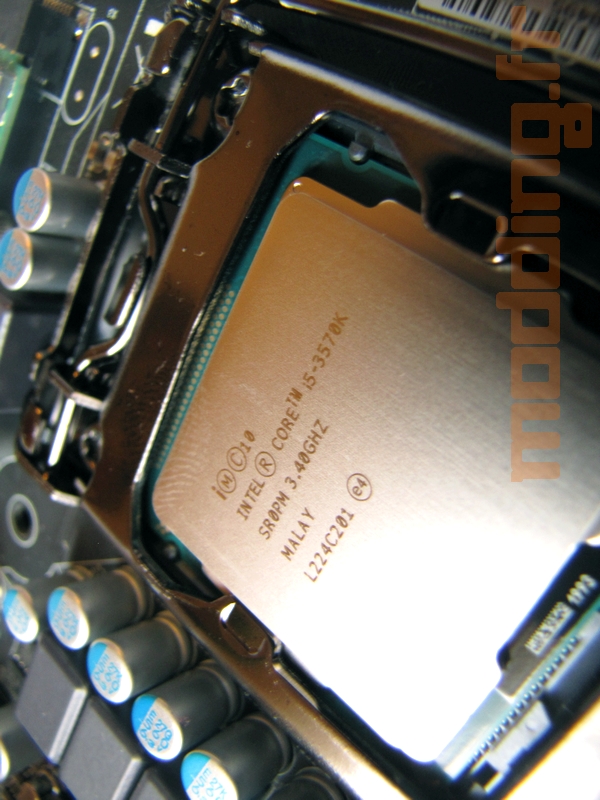

Socket lga1155, nous avons installé un intel i5 3570k.

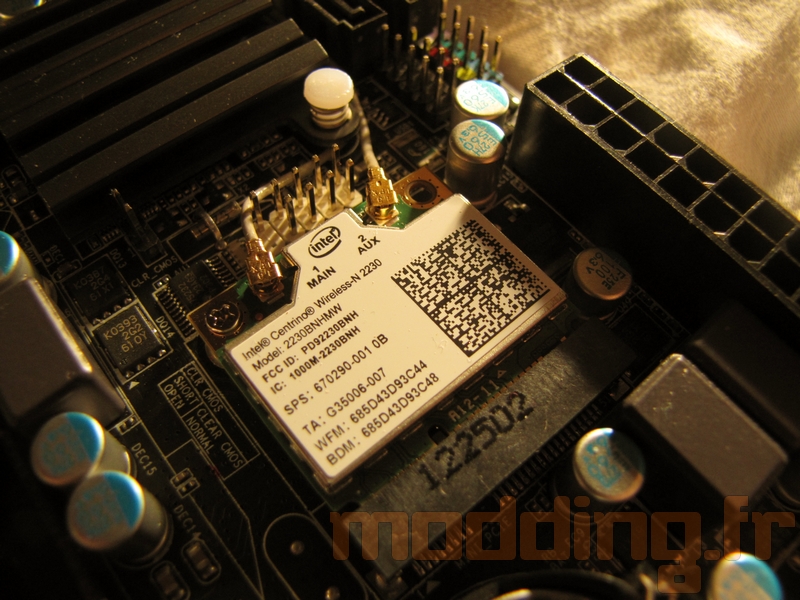

La partie Wifi / Bluetooth / Widi est confiée à une carte INTEL N-2230.

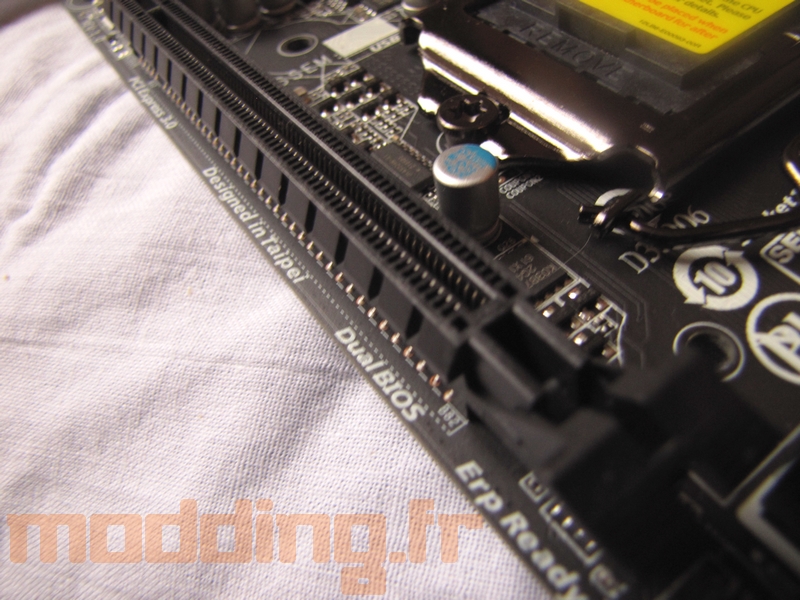

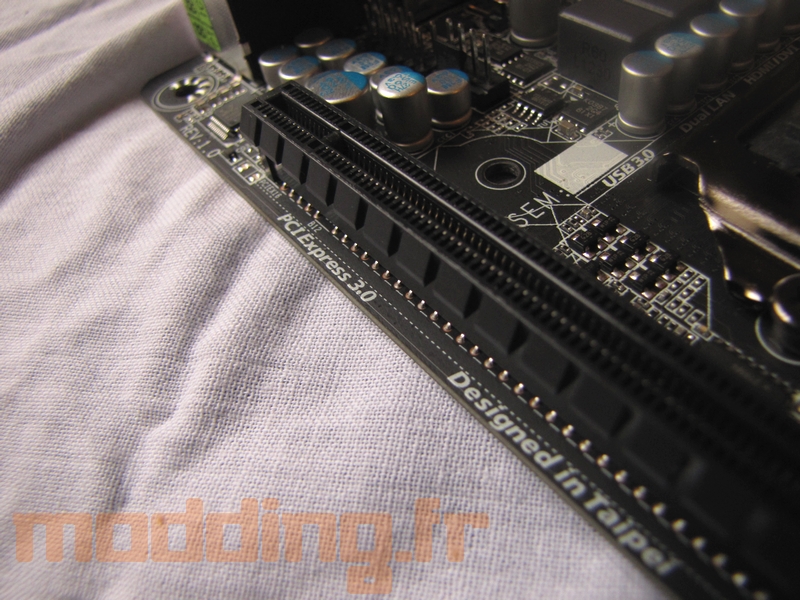

Le port PCI-E 16x 3.0 permet de monter une carte vidéo de dernière génération.

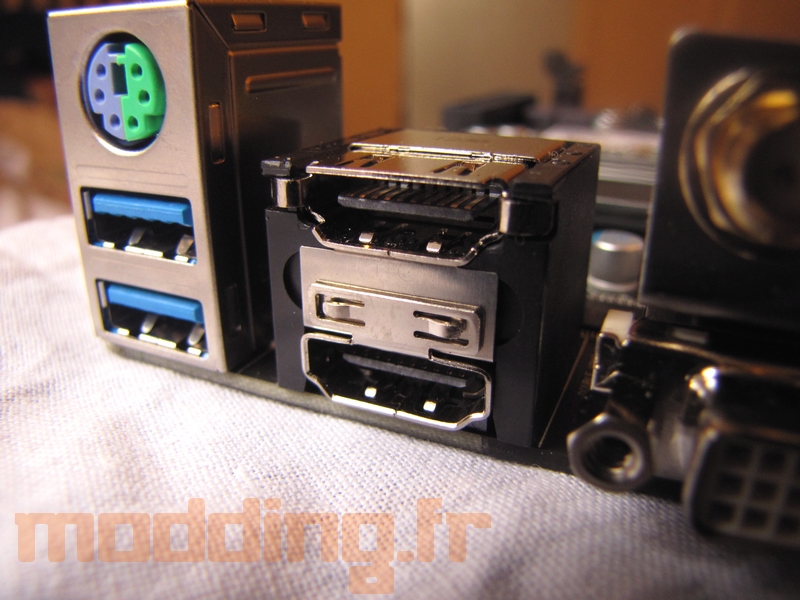

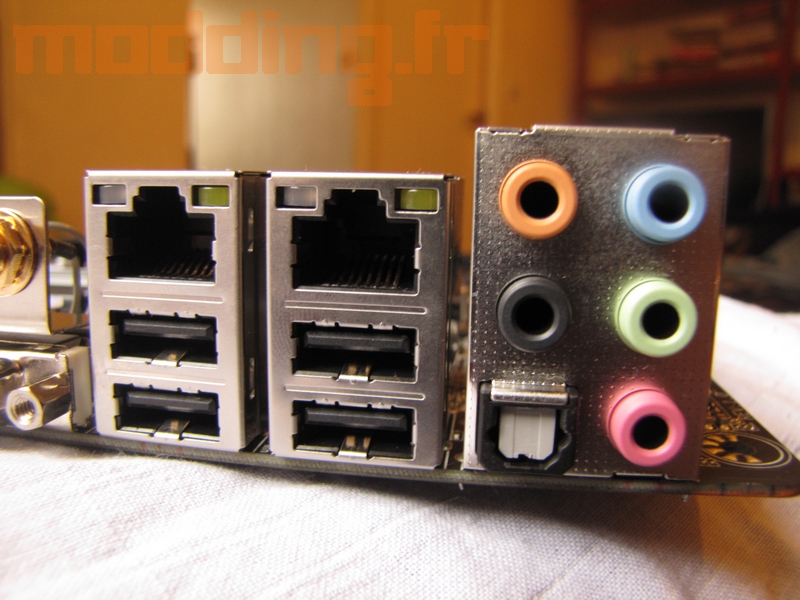

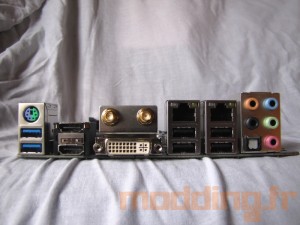

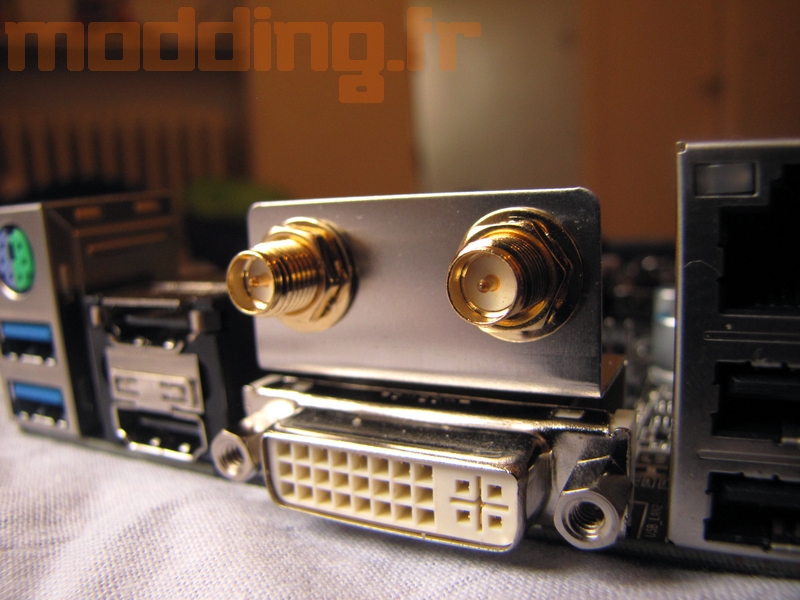

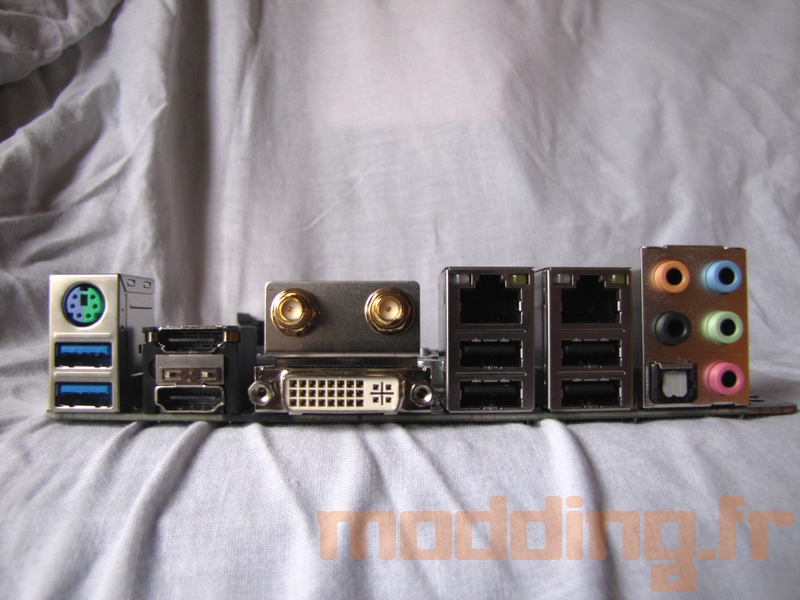

Au niveau des I/O externes on trouve un port PS2, 2 x USB3, 2 prises HDMI, 2 connecteurs pour les antennes Wifi fournies, 1 port DVI, 2 ports RJ45, 4 x USB2, 5 connecteurs audio et un port S/PDIF.

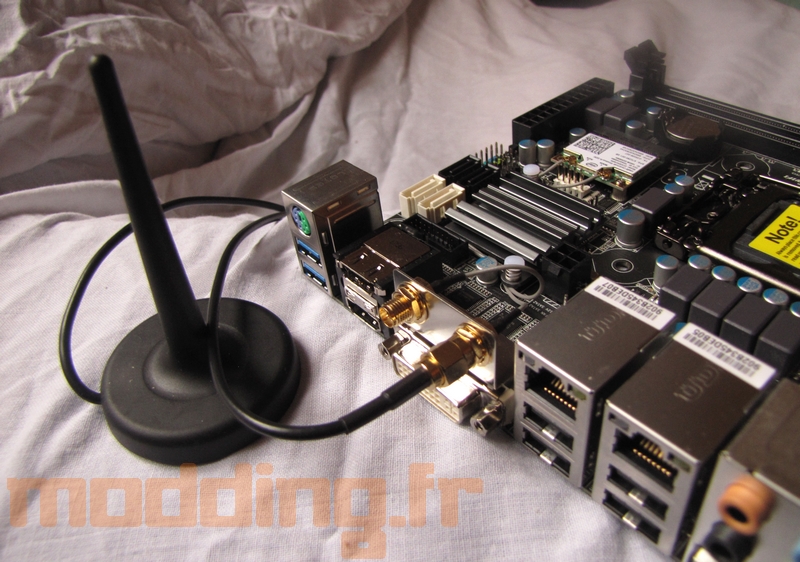

Les antennes semblent de bonne facture, le câble mesure 1 mètre. Peut-être qu’un peu plus de lestage aurait amélioré leur stabilité.

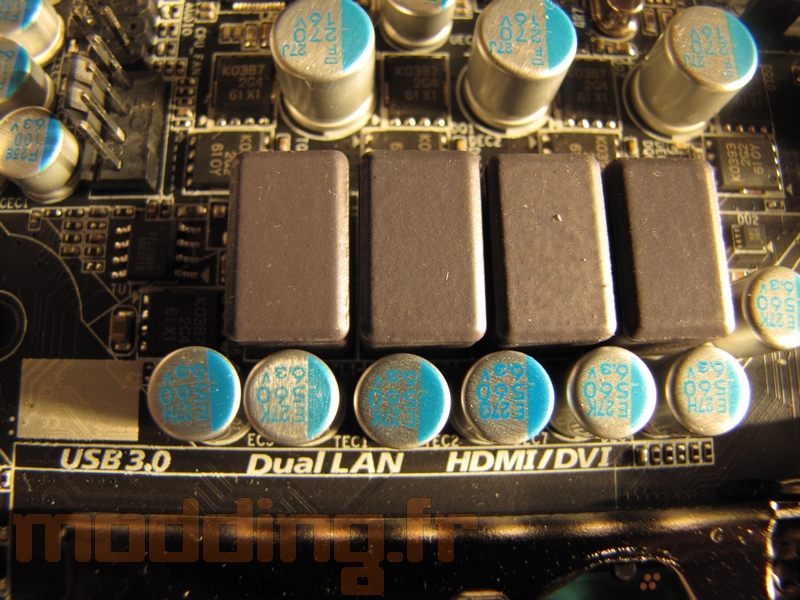

Les condensateurs sont de conception japonaise.
