Démontage :
Afin de déposer le système de refroidissement IceStorm 2.0, il nous faut retirer les 6 vis montées sur ressort qui le relient au PCB de la RTX 2060 AMP.
Nous avons donc un seul radiateur qui couvre toute la longueur de la carte et dont les ailettes profitent du flux d’air engendré par les deux ventilateurs.
Des pads thermiques, de couleur bleue, assurent le contact avec les VRM et les puces mémoires. Notre RTX 2060 AMP est doté de 6 modules de mémoire, il est donc étrange de voir un troisième pad à proximité de la plaque cuivrée qui ne couvre aucun de ces modules…
Le carénage est fixé au radiateur par 4 vis positionnées sous la partie distale des pales.
Les autres vis situées à proximité du rotor de chaque ventilateur permettent de déposer lesdits ventilateurs.
Le carénage tout en plastique avec une vue de sa face interne.

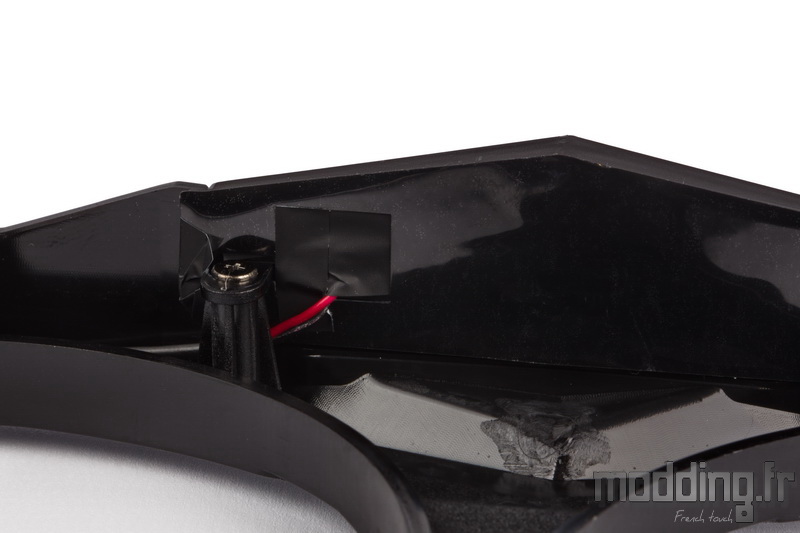

On note la présence d’un câble constitué de deux fils. Il se termine par une prise noire et prend naissance au niveau de la plaque “Zotac Gaming” afin d’alimenter la LED blanche de rétroéclairage.
La ventilation est directement fixée sur le radiateur.
La présence des 4 fils au niveau du câblage traduit la gestion PWM des deux ventilateurs.
Les ailettes en aluminium sont au nombre de 40.
Elles sont traversées par trois caloducs de 6 mm de diamètre.
Une étroite plaque en aluminium, parcourant la largeur du radiateur, est dédiée au refroidissement des étages d’alimentation. Sa face externe est en contact direct avec les ailettes, la plaque profite ainsi du souffle engendré par le ventilateur distal.
La base du radiateur est constituée de deux matériaux : la périphérie est aussi en aluminium, le centre est composé de cuivre.
Cette base en cuivre se positionne directement sur le GPU alors que l’aluminium se destine aux différentes puces mémoires de la RTX 2060 AMP.
Même celles qui ne sont pas encore présentes… À croire que Zotac anticipe le fait de proposer une version 8 Go de sa RTX 2060 (“Ti”).
Les trois caloducs en cuivre bénéficient d’un traitement nickel.
Tandis que deux d’entre eux vont plonger dans les ailettes profitant du flux d’air engendré par le ventilateur distal…
Le troisième part dans le sens inverse et se rapproche de l’équerre PCI afin de profiter du flux d’air engendré par le ventilateur proximal.
Il nous faut d’abord retirer l’IceStorm avant de pouvoir déposer la backplate. En effet, cette dernière est fixée par 6 vis seulement accessibles par la face interne du PCB.

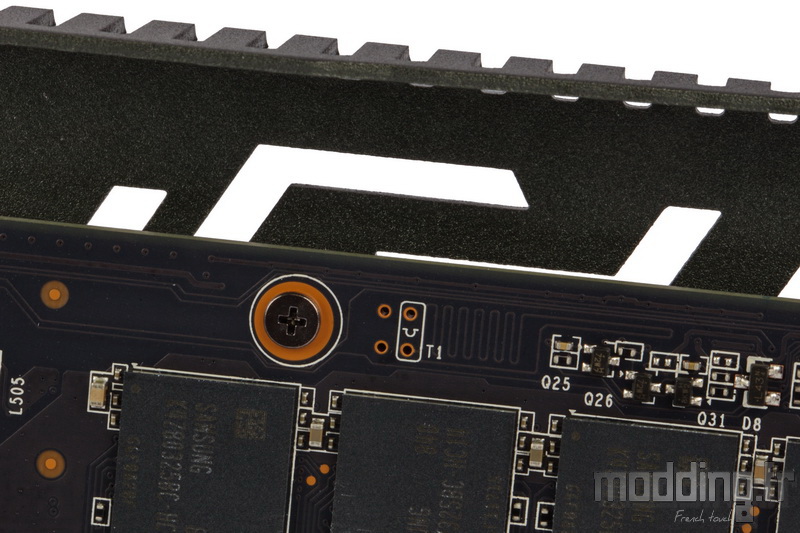

On note l’absence d’un revêtement isolant la backplate du PCB. Cependant, le système de fixation passe par des entretoises faisant partie intégrante de la structure en aluminium et positionnant la plaque à distance du PCB.
On retrouve les replis permettant d’assurer la rigidité structurelle de la RTX 2060 AMP qui ne profite pas d’une armature interne comme ses grandes sœurs.
Le PCB de la RTX 2060 AMP.
La RTX 2060 AMP embarque comme il se doit la dernière puce graphique issue de Nvidia et utilisant l’architecture Turing.
Un GPU TU102 pour la gamme RTX 2080Ti, TU104 pour la gamme RTX 2080 et TU106 pour la gamme RTX 2070 et 2060.
Un petit aparté : jusqu’à présent, les différentes marques de cartes graphiques effectuaient leur propre tri au sein des GPU Nvidia afin de sélectionner les meilleures puces et de les intégrer dans les cartes overclockées d’usine. Ce temps est maintenant révolu et c’est Nvidia qui se charge d’effectuer ce tri au sein de ses GPU et ainsi garder le bénéfice de la revente auprès des différentes marques…
D’où la présence de la lettre A dans TU106-200A…
Le GPU Turing TU106 est gravé en 12 nm et son Die dispose d’une surface de 445 mm² comprenant la bagatelle de 10.8 millions de transistors. À titre de comparaison, une GTX 1060 embarque un GP106 doté de 4.4 millions de transistors sur une surface du Die de 200 mm² gravé en 16 nm.
Sa fréquence Boost est supérieure à la référence Nvidia avec 1800 MHz au lieu de 1680 MHz, soit un overclocking maison de 7 %.
On note la présence d’un insert plastique qui entoure le GPU, celui-ci sécurise le Die lors de la mise en place du système de refroidissement.
Les puces mémoires sont reparties autour du GPU. Elles sont au nombre de 6.
6 modules mémoire de 1 Go chacun.
Il s’agit d’une mémoire GDDR6 dotée d’un bus de 192 bits.
Zotac fait appel à la marque Samsung. Nous avons un jeu de puces K4Z80325BC-HC14 tournant d’origine à une fréquence de 1750 MHz (14 Gb/s GDDR6 effectif).
On remarque la présence de deux emplacements vides qui nous laisse penser qu’une version de la RTX 2060 en 8 Go peut voir le jour dans un futur plus ou moins proche (ou pas…).
Nous avons 6 phases en ce qui concerne les VRM dédiés au GPU tandis que deux phases gèrent l’alimentation de la mémoire.
Le contrôleur prenant en charge les 6 phases du GPU est un uP9512R.

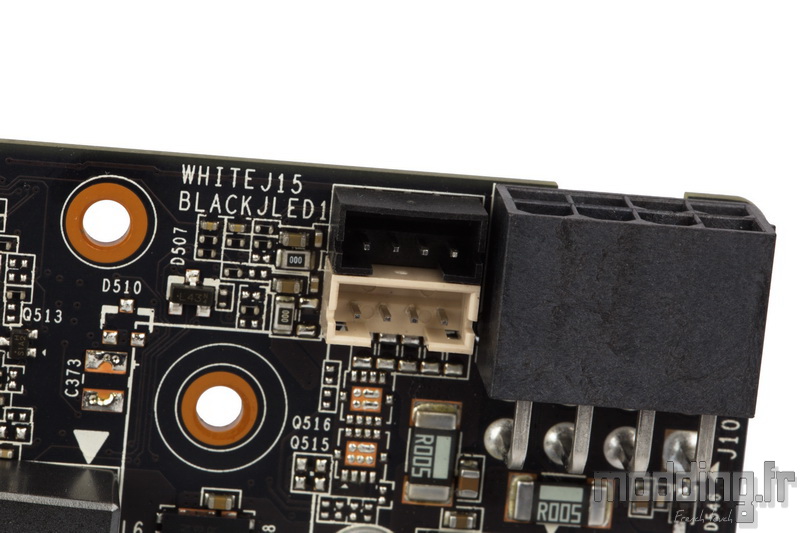

À proximité de la prise 8 broches de la carte graphique nous avons deux autres prises.
La blanche est destinée au câble alimentant les deux ventilateurs tandis que la noire se charge de l’éclairage de la plaque Zotac Gaming.
