[TEST] Carte Graphique MSI RTX 4090 SUPRIM X

Démontage :

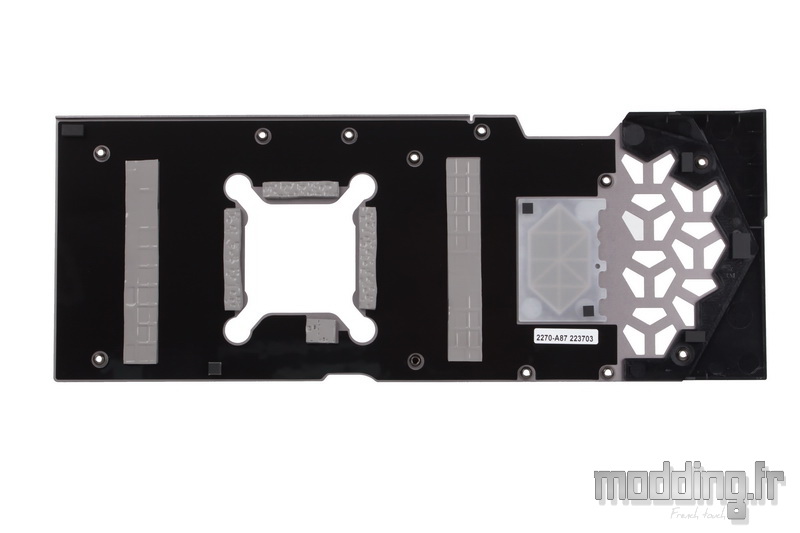

La backplate est maintenue par 12 petites vis.
Sa face interne est revêtue d’un isolant de couleur noire afin d’éviter tout contact avec le PCB.

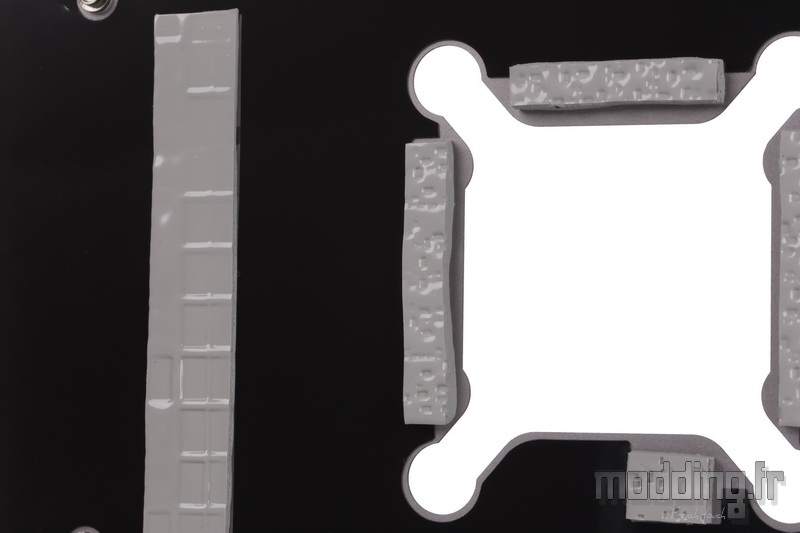

Sauf au niveau de quelques composants électroniques qui bénéficient d’un refroidissement passif à l’aide de pads thermiques.

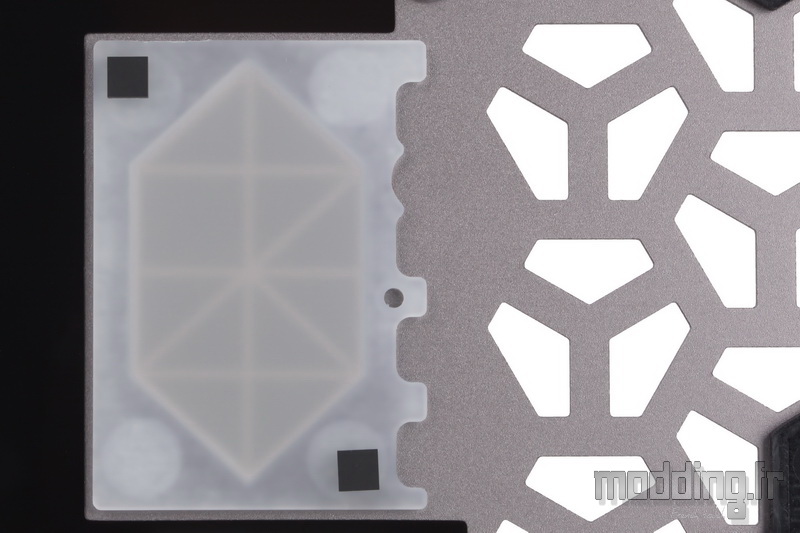

Le symbole SUPRIM est associé à une structure en plastique translucide afin de diffuser un rétroéclairage émis par des LED ARGB.

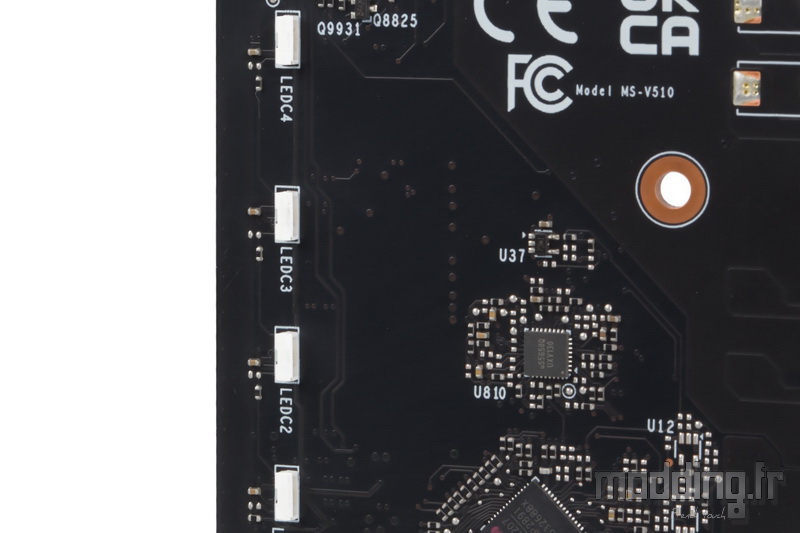

Ces LED, au nombre de 4, prennent place sur le bord distal du PCB.

La pression adéquate qu’exerce le radiateur sur le processeur graphique est assurée par cet accessoire qui prend place au dos du PCB.
On constate que les branches de cette platine sont légèrement incurvées vers l’arrière, ainsi lorsque l’on met en place les différentes vis, ces branches exercent une tension qui vient plaquer le radiateur contre le GPU.

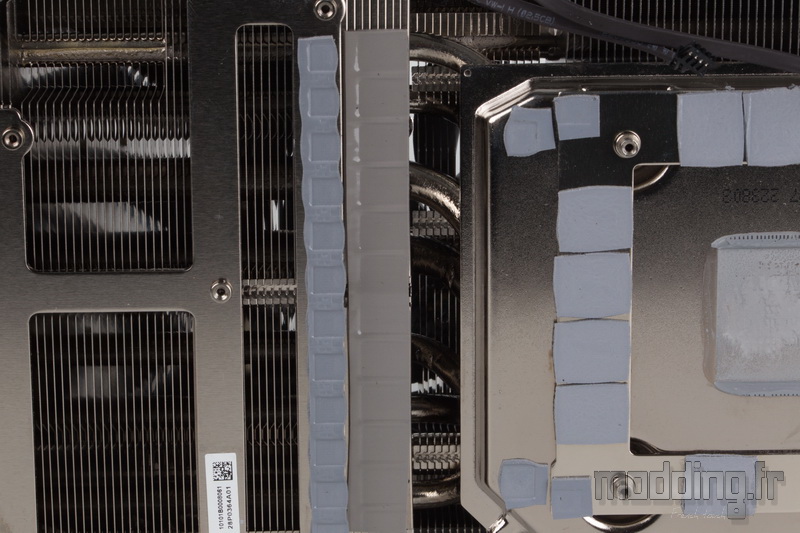

Voici le “big boss” du refroidissement qui vient calmer les ardeurs de la puce graphique ainsi que celles des puces mémoires et des étages d’alimentation.
Le transfert thermique est assuré par des pads thermique pour ces derniers alors que de la pâte thermique est utilisée pour le processeur graphique.

La RTX 4090 SUPRIM X bénéficie de la dernière évolution du système de refroidissement de MSI baptisé Tri-FROZR dans sa version 3S.

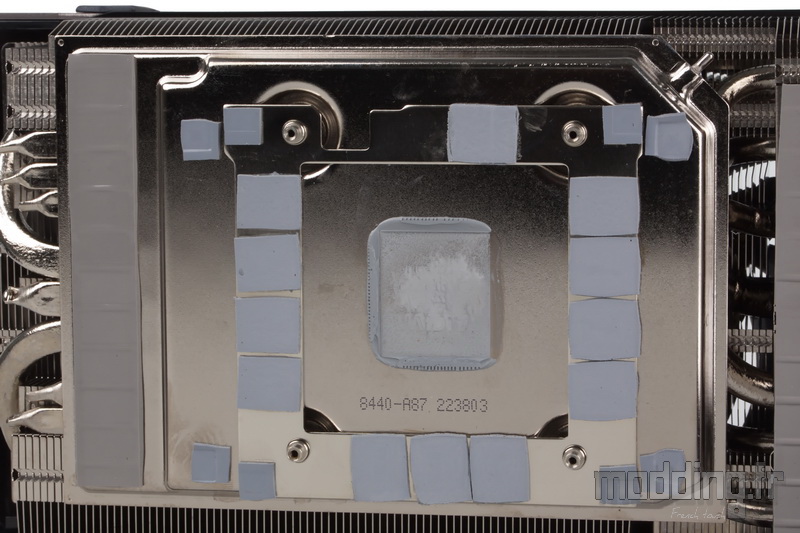

Par rapport aux cartes graphiques de génération précédente, le radiateur dispose d’une chambre à vapeur en lieu et place de la plaque cuivrée.
Cette chambre est assez large pour prendre en charge le GPU, les puces mémoires et une partie des composants des étages d’alimentation.
Elle se charge de transférer la chaleur vers les caloducs qui lui sont associés.
Cette solution est plus efficace que la plaque cuivrée dans le sens où elle repartit plus rapidement et de manière optimale la chaleur sur l’ensemble de la surface plane de la chambre.

On dénombre pas moins de 10 caloducs qui prennent naissance au niveau de cette chambre à vapeur et vont s’engouffrer dans les différentes ailettes constituant l’énorme radiateur.

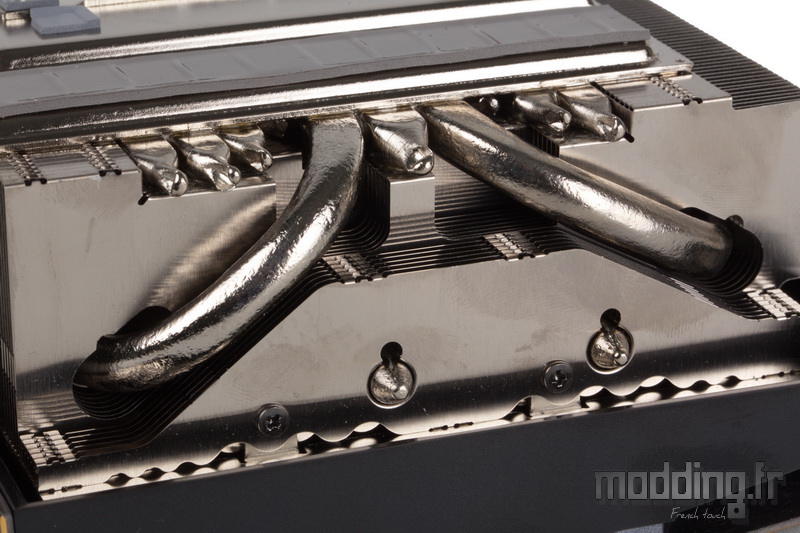

Lorsqu’ils pénètrent dans le radiateur, les différents caloducs arborent une forme cylindrique classique.
Pour autant, au contact de la chambre à vapeur, ils arborent une tout autre forme.

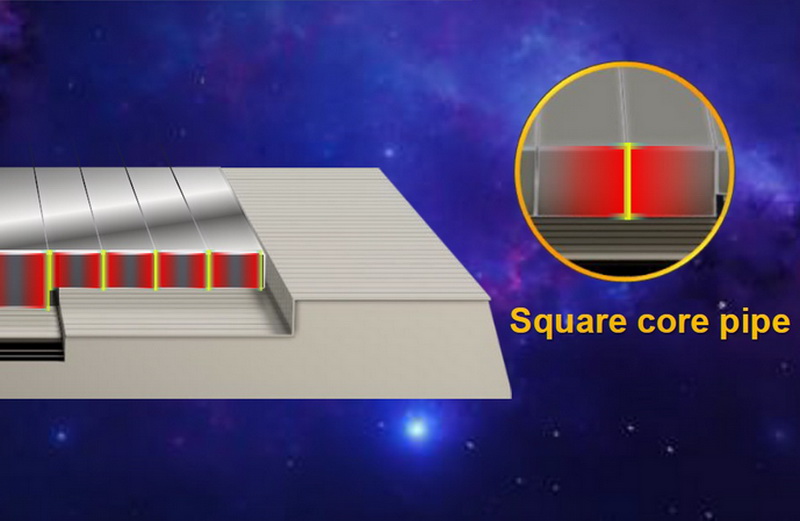

Ils affichent une section carrée, et ce afin d’optimiser la surface de contact et favoriser le transfert thermique, d’où le nom de “Square core pipe”.
(Modélisation issue du site MSI)

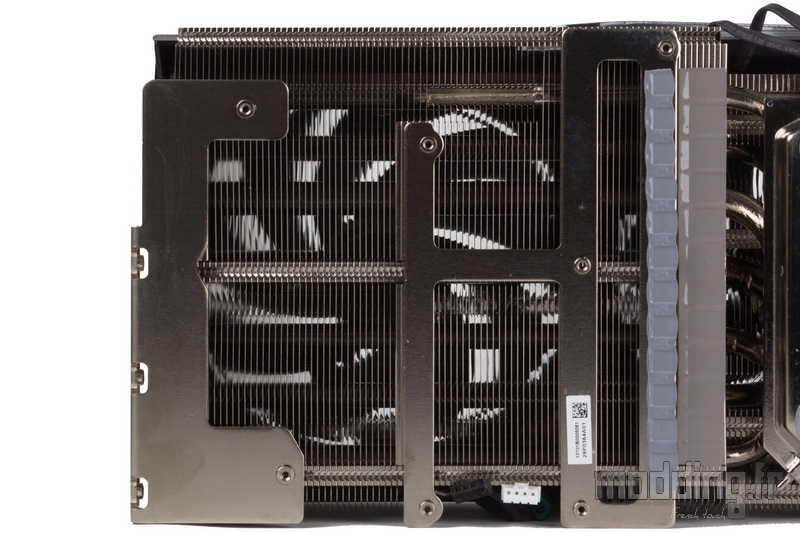

Une platine accessoire est directement reliée aux ailettes du radiateur et se charge de dissiper la chaleur émise par les 12 VRM disposés sur la partie distale du PCB.

Les caloducs occupent toute la largeur du radiateur pour profiter pleinement du flux d’air engendré par la ventilation.

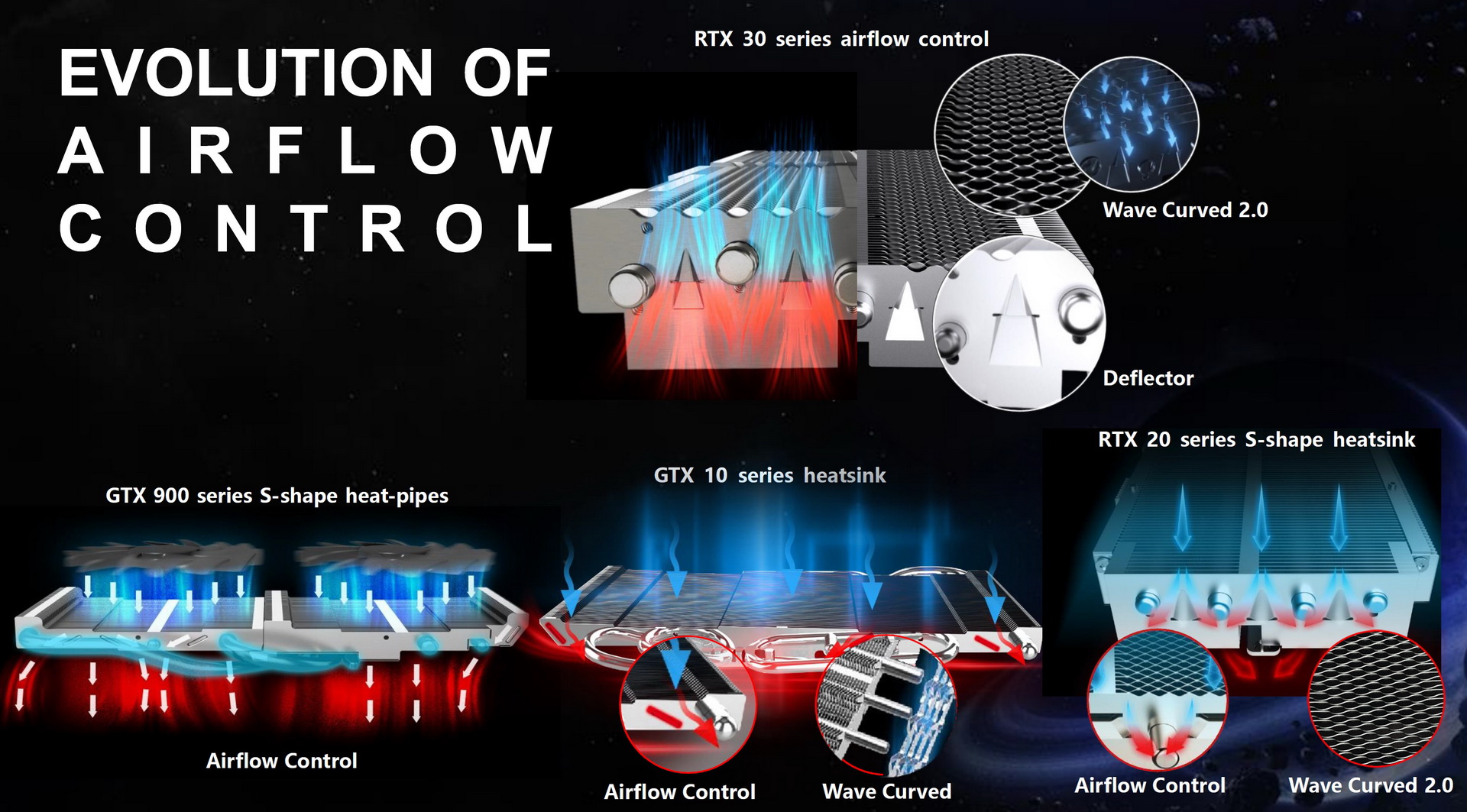

Comme il a revu la conception de ses ventilateurs, MSI a quelque peu modifié la structure du radiateur par rapport aux précédentes versions du Tri-FROZR.
On remarque la présence de déflecteurs en forme de “V”. Ils améliorent la circulation de l’air permettant d’extraire l’air chaud plus rapidement.

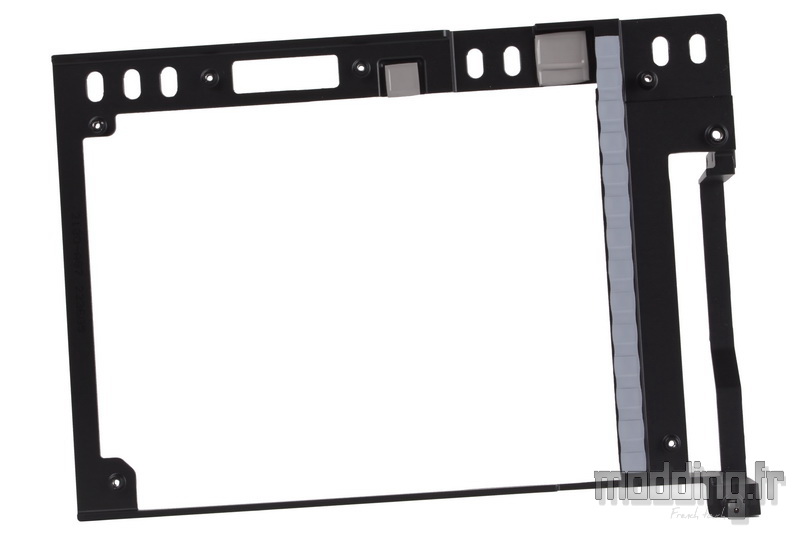

Une fois le dissipateur retiré, nous accédons à l’armature métallique qui renforce la rigidité structurelle de la carte et évite que le PCB ne plie sous le poids du système de refroidissement.

La face interne dispose de quelques pads thermiques afin de participer à la dissipation de la chaleur engendrée par des composants électroniques qui ne sont pas directement pris en charge par le dispositif Tri-FROZR.

Le PCB de notre RTX 4090 SUPRIM X côté pile et…

… Et côté face.

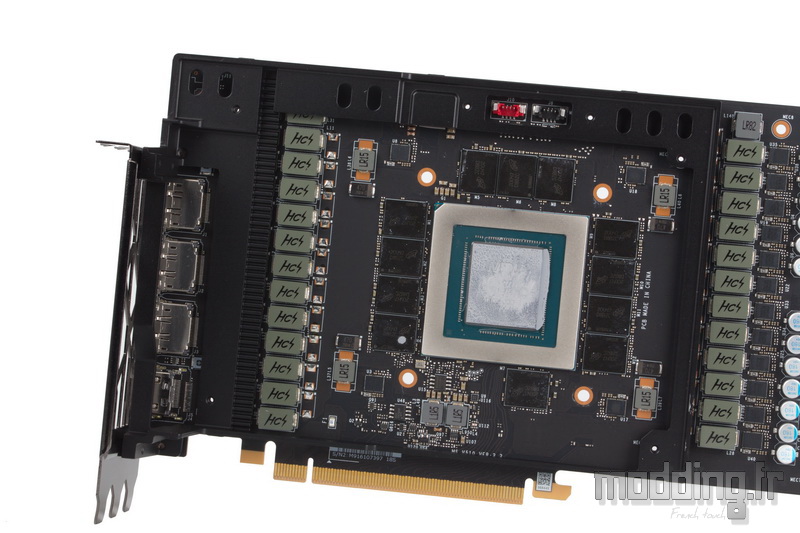

Le cœur du système avec le processeur graphique entouré de ses puces mémoires et de nombreux étages d’alimentation.

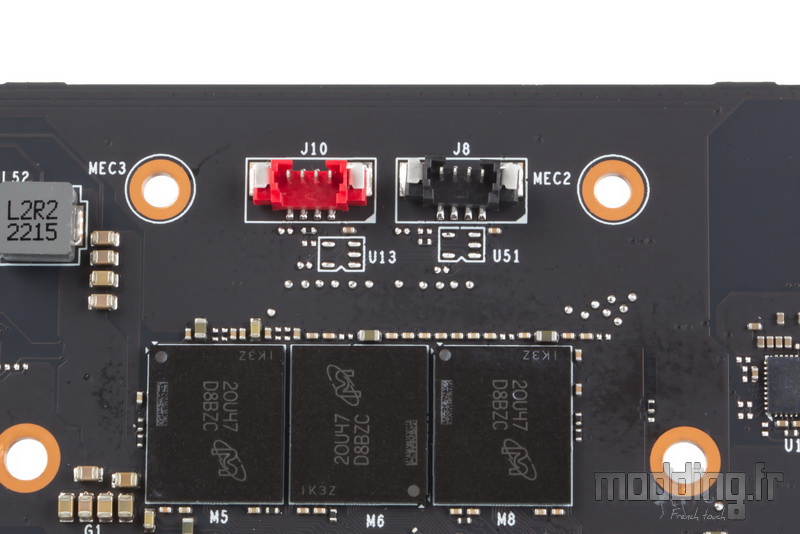

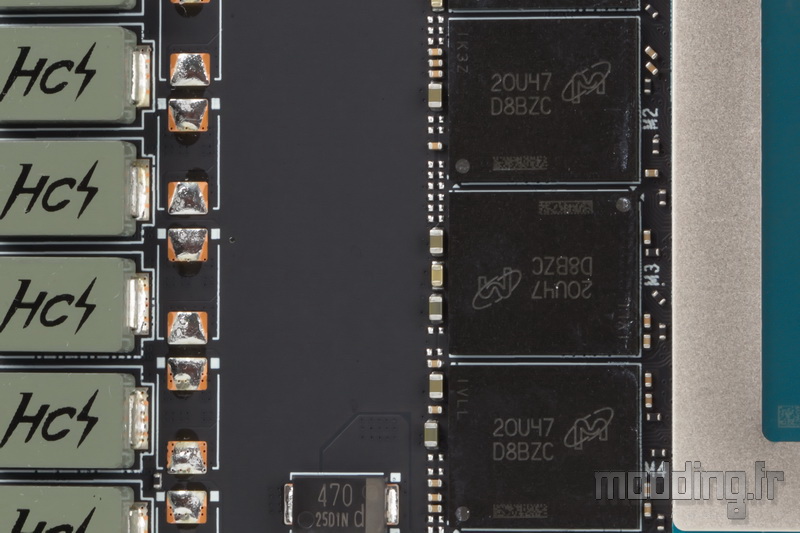

MSI fait appel à la société Micron pour la fabrication des 12 puces mémoire GDDR6X (D8BZC).
Elles sont spécifiées pour fonctionner à 1313 MHz (21 Gbps effectifs).

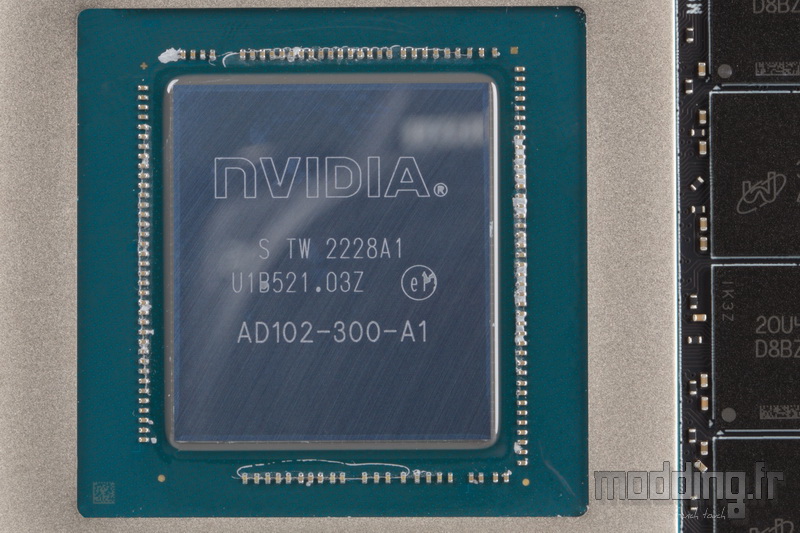

Le processeur graphique AD102-300-A1 équipe notre RTX 4090 SUPRIM X.
Il s’agit de l’actuel GPU Ada Lovelace haut de gamme de NVIDIA, élaboré dans les usines TSMC Taiwan avec une gravure de 4 nm (contre 8 nm sur la précédente génération Ampere).
Le nombre de transistors est de 76,3 milliards disposés sur une matrice de 608 mm².

On compte pas moins de 26 étages d’alimentation pour assurer la tension du GPU reparties de part et d’autre de ce dernier et 4 phases (LR15) pour la tension de la mémoire.
Les mosfets sont des unités de la marque Monolithic Power Systems (MP86957) assurant une charge de 70 A pour chacun d’entre eux.

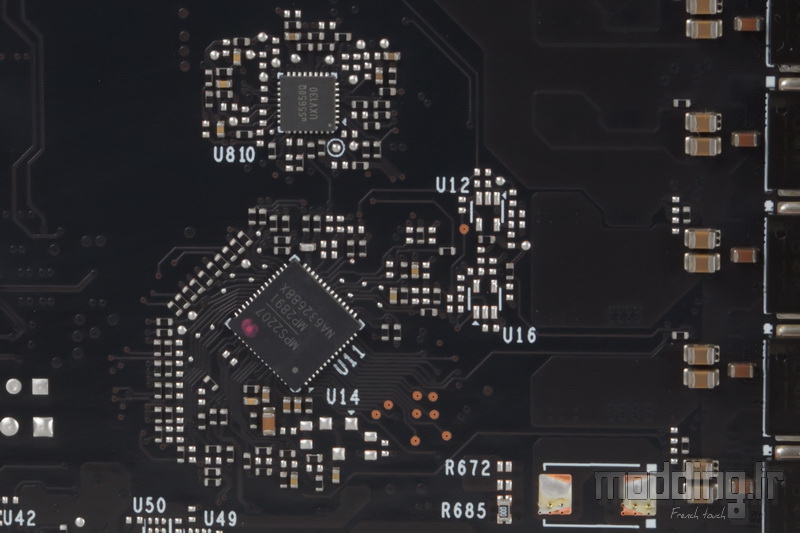

Ces VRM (Voltage Regulator Module) (GPU et mémoire) sont gérés par un contrôleur Monolithic Power Systems (MP2891).

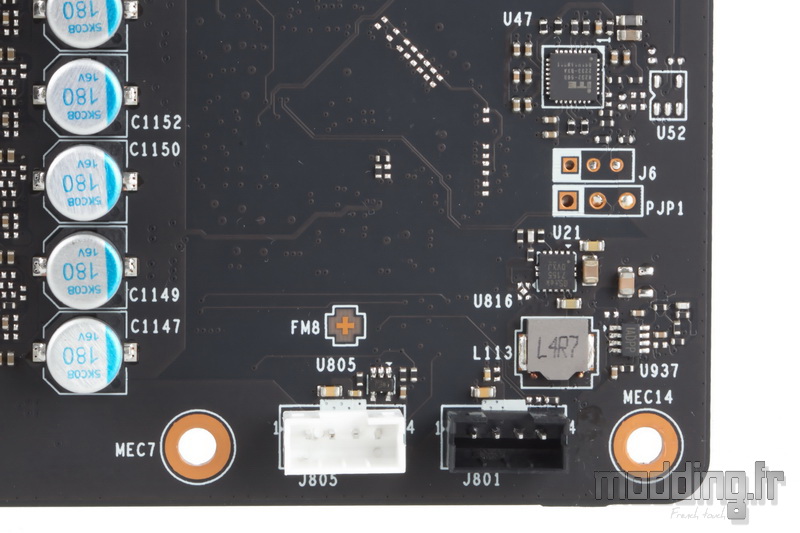

Nous retrouvons les deux prises dédiées à la ventilation.

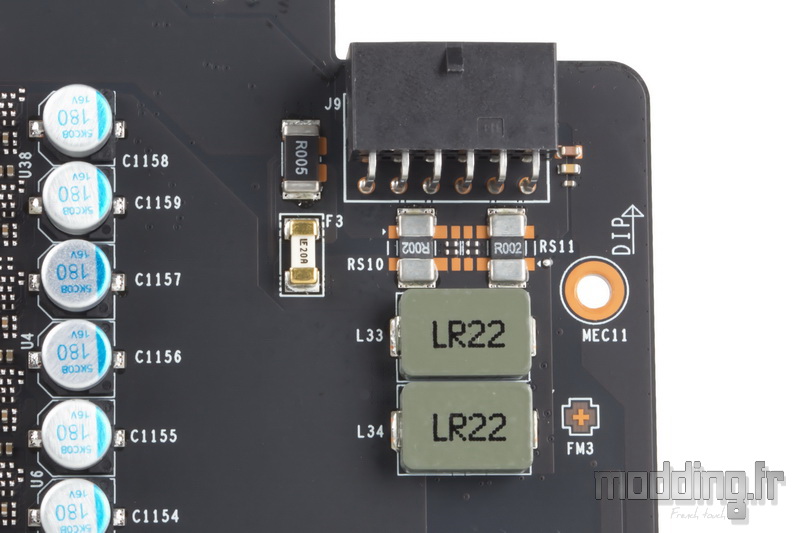

Ainsi que la prise d’alimentation qui se positionne, contrairement à ce que l’on pourrait croire, à l’extrémité du PCB.
C’est bel et bien le système de refroidissement qui est bien plus grand que la carte en elle-même.
