Tests :
Config de test :
Niveau sonore
Le ventilateur du Spec 04 TG
Un test est effectué sur les ventilateurs du boitier :
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

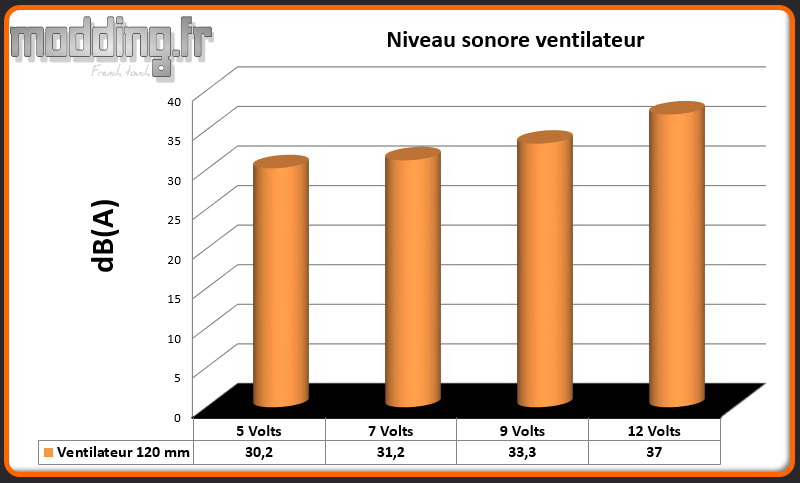

Niveau sonore

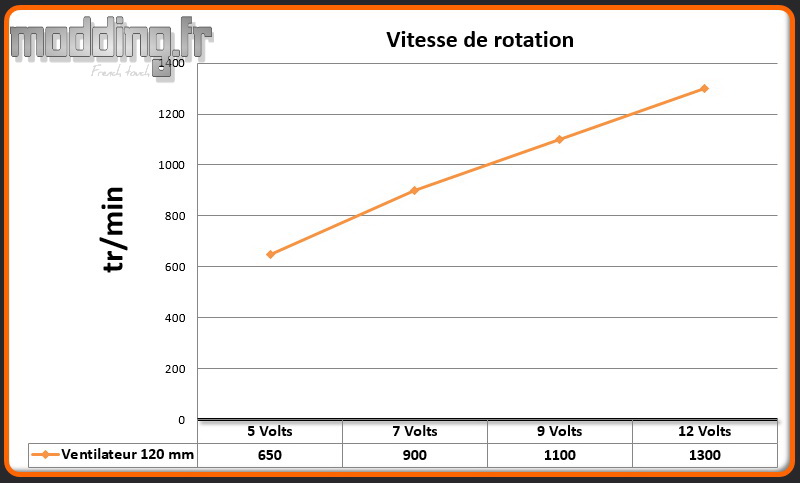

Vitesse de rotation
Un ventilateur de boitier classique qui se révèle relativement discret à 12 V pour se faire completement oublier en deçà de 9 V.
Ambiance sonore
Le sonomètre est placé à deux endroits :

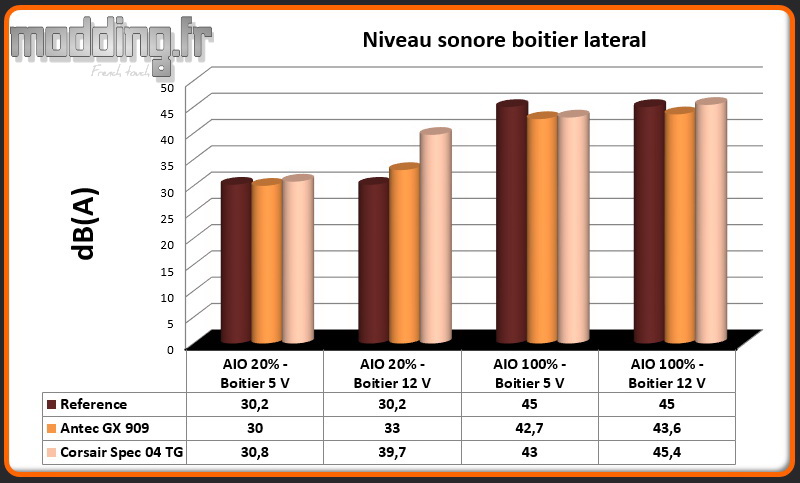

- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.

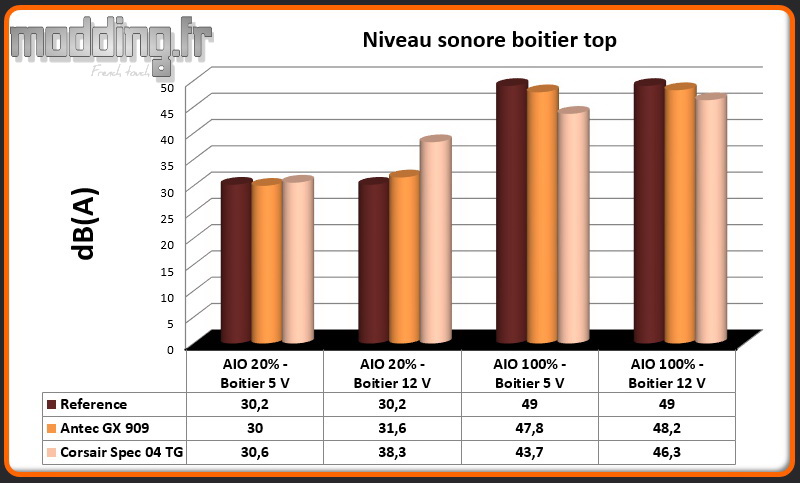

- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Silent Loop 120 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Silent Loop 120 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V– Ventilation Silent Loop 120 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Silent Loop 120 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré par le logiciel de notre carte mère Gigabyte.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent à la plage….).
Pour avoir un relevé « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le Silent Loop 120 se positionnent dans le boitier.
Une fois que la ventilation est réglée au minimum, le Spec 04 reste silencieux.
La colonne “AIO à 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la la config.
En passant la ventilation à sa vitesse maximale, le niveau sonore devient audible. On distingue aussi bien la ventilation de l’unique ventilateur.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et TMPIN3) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Silent Loop 120 est configuré par le logiciel Gigabyte comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

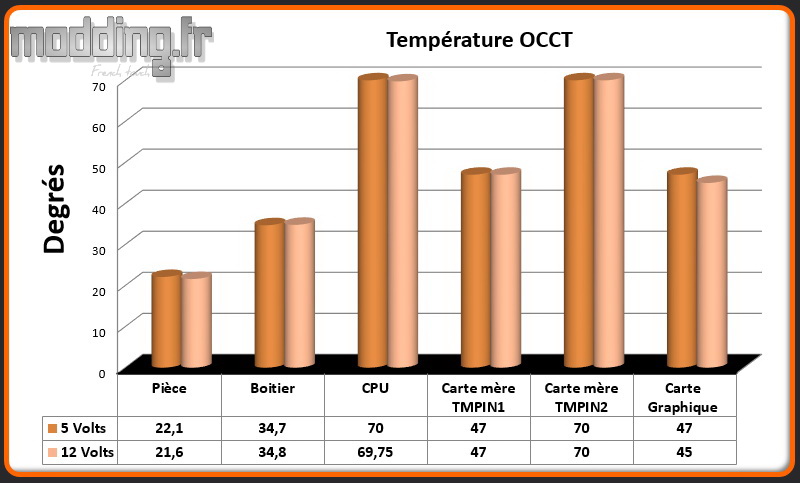

OCCT CPU

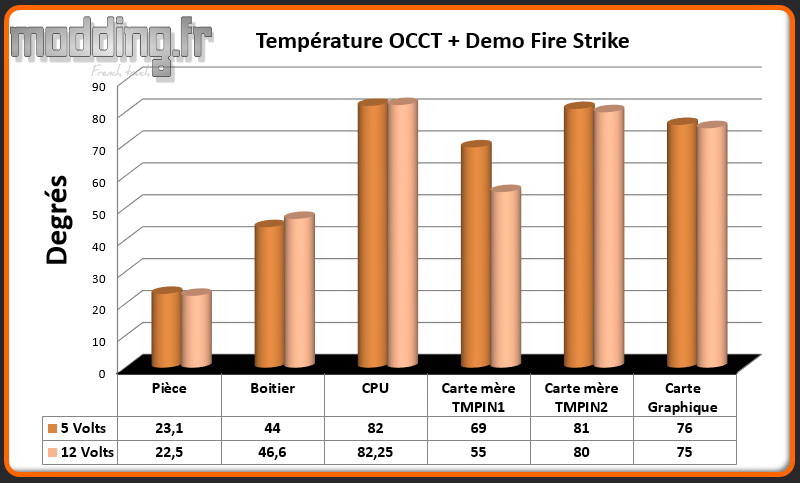

OCCT CPU + Fire Strike
Dans les deux cas de figures, on ne note aucune amélioration en passant le ventilateur à sa vitesse maximale…
L’absence d’un second ventilateur en extraction à l’arrière du boitier se fait cruellement sentir.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence) et avec les boîtiers précédemment testés embarquant cette config. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

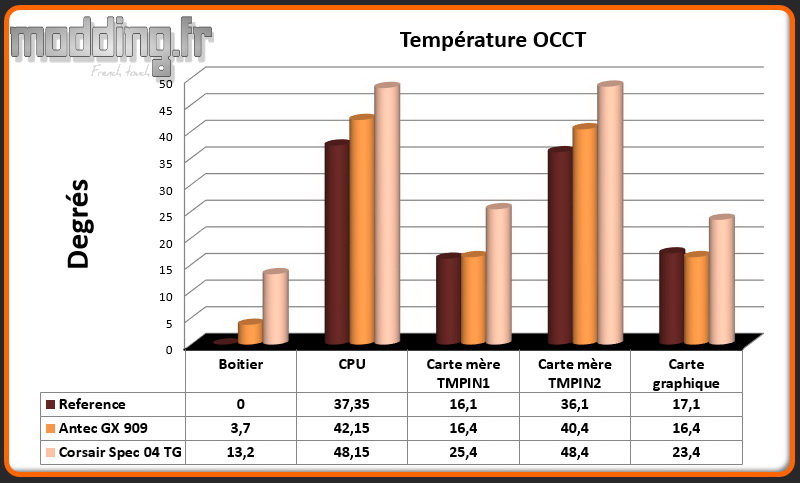

Comparatif OCCT CPU

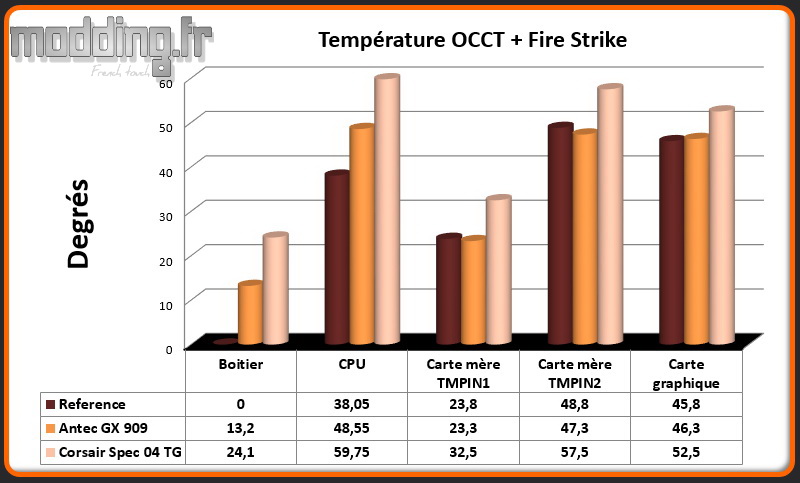

Comparatif OCCT CPU+Fire Strike
Le constat semble limpide comme la vitre en verre trempé…. Il fait chaud à l’interieur du Spec 04 TG !
Nous avons inversé le flux d’air de notre AIO en plaçant le ventilateur en aspiration devant le radiateur, résultat : nous gagnons quelques 2 degrés sur le CPU sous le test OCCT.
