Montage :
On commence par le montage du disque dur 3.5″.
L’opération ne requiert aucun outil.

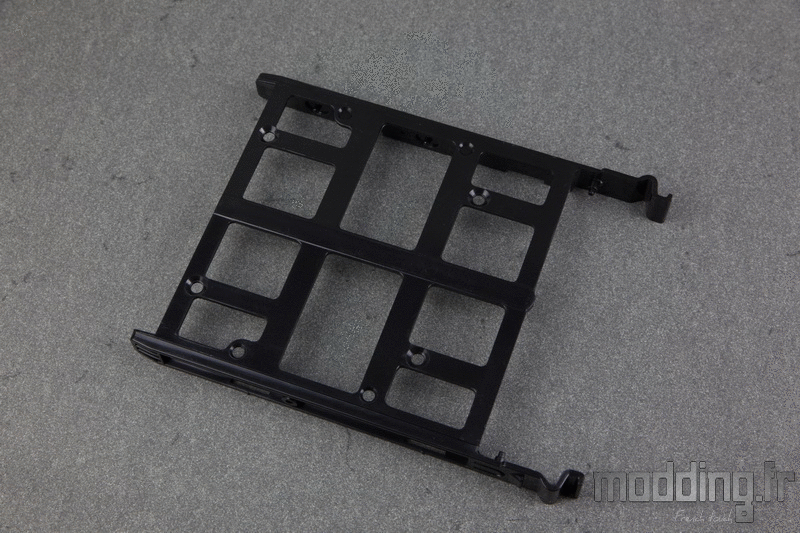

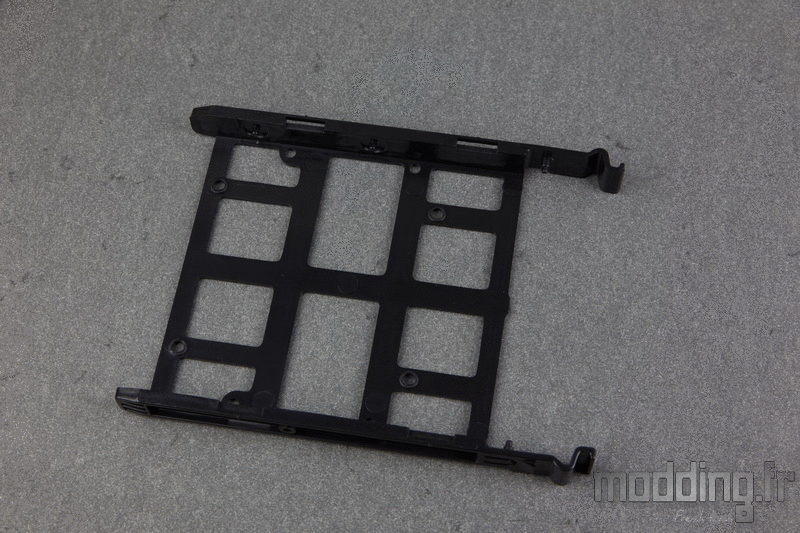

Le tiroir est doté de 4 ergots qui prennent en charge le disque dur.
On positionne l’un des bords du disque dur afin de faire coïncider ses points de fixation en face des ergots du tiroir.
On exerce une pression sur le bord controlatérale du tiroir afin de pouvoir glisser le disque dur et de positionner les autres ergots en face des deux autres points de fixation du disque 3.5″.
La fixation d’une unité de stockage 2.5″ nécessite un tournevis cruciforme.
La fixation se fait par en-dessous et nous utilisons 4 petites vis M3 à tête fraisée, incluses dans le bundle.

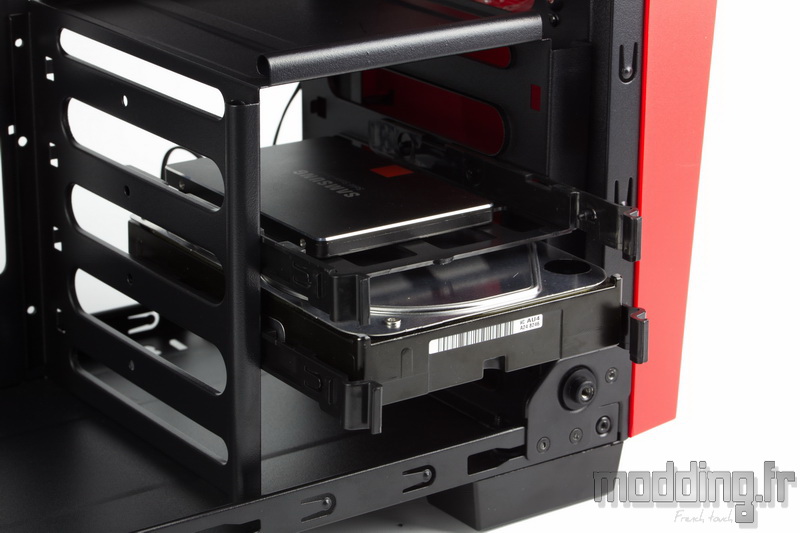

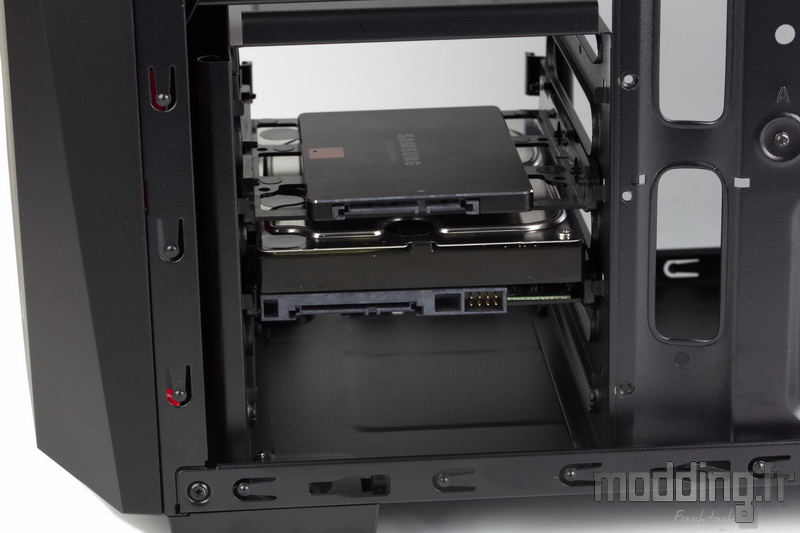

Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD jusqu’à entendre le petit “clic” assurant leur bonne mise en place au fond de la cage.
On prend soin de placer la connectique de l’unité de stockage vers le fond du tiroir, histoire d’y avoir accès par les coulisses du boitier.

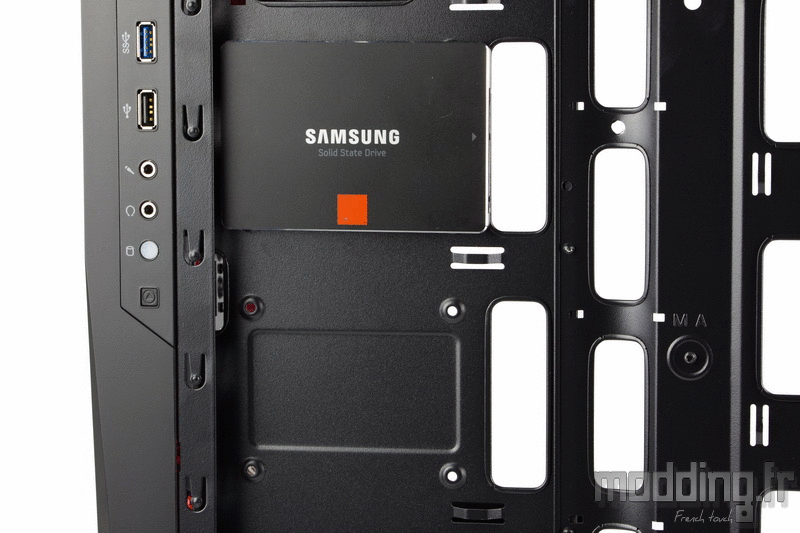

En ce qui concerne le SSD, nous avons deux autres emplacements au niveau du panneau prolongeant le plateau de la carte mère.
La fixation se fait par le compartiment principal avec les mêmes petites vis M3 à tête fraisée.

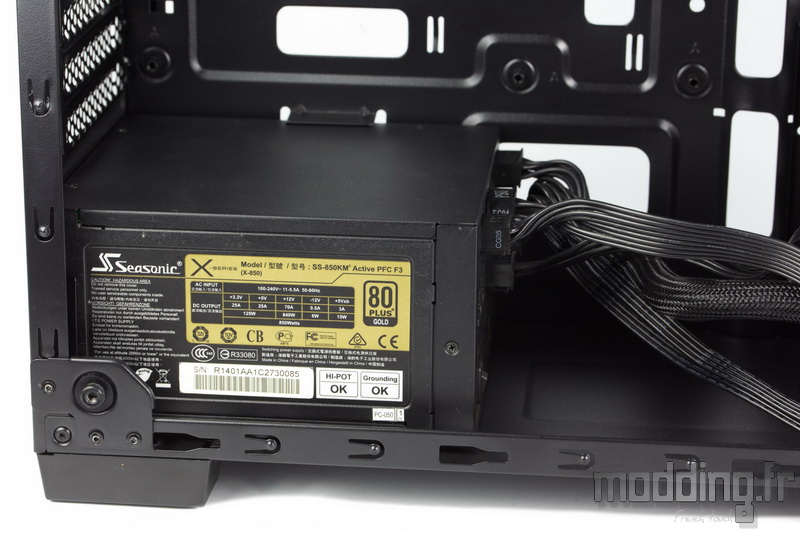

Aucun problème ne se pose quant à la mise en place du bloc d’alimentation.
Le boitier peur accueillir des blocs jusqu’à 225 mm de profondeur.

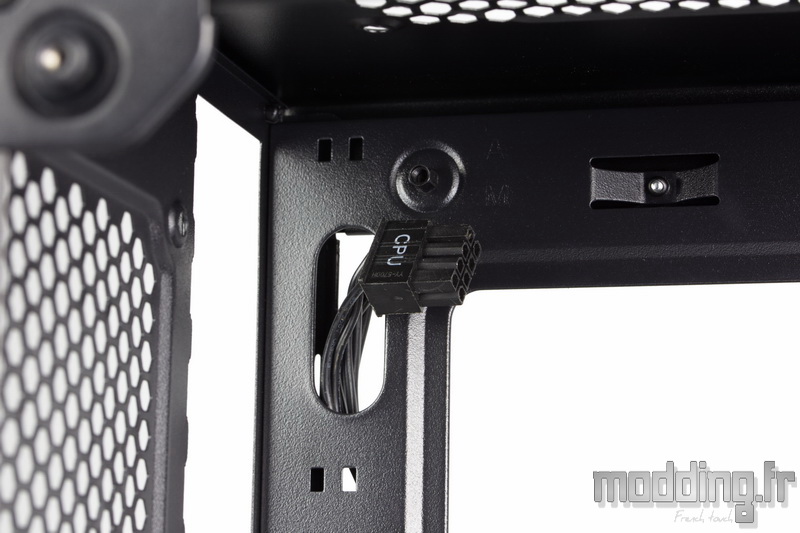

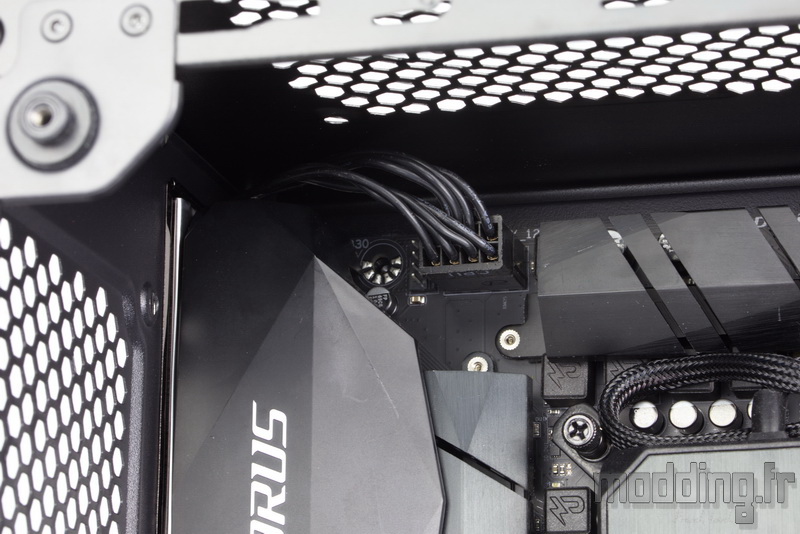

On se dépêche de glisser le câble CPU par son ouverture dédiée avant de mettre en place la carte mère.
Il faut laisser un peu de mou au câble pour fixer la prise sur la carte mère avant de fixer celle-ci sur ses entretoises.
L’opération n’est pas des plus simple… Mais avec un peu de patience, ça le fait.

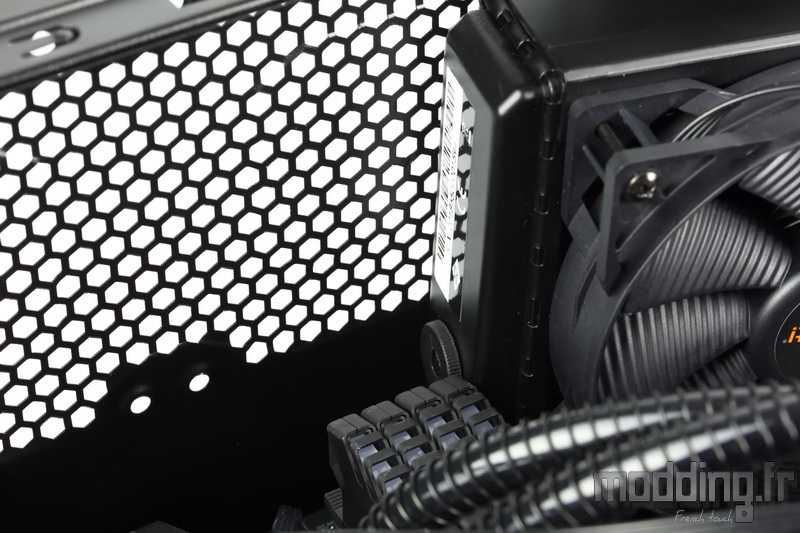

Alors bien que l’emplacement pour la ventilation supérieure soit décalé vers la porte principale, force est de constater que la largeur du boitier et sa hauteur ne permettent pas de glisser notre AIO ….
Des ventilateurs peuvent prendre place sans problème mais cela s’arrête là.
Il en est de même pour l’emplacement arrière qui n’offre pas assez de marge pour caser le radiateur de notre AIO…. L’emplacement semble être trop décalé vers le montant du châssis.
Du coup il passe sur l’emplacement restant : à savoir en avant du boitier.
Nous avons délibérément laissé le ventilateur dans ce sens pour que les tests de température soient globalement réalisés dans les mêmes conditions entre chaque boitier. Le flux d’air passe du boitier vers l’extérieur au travers du radiateur.

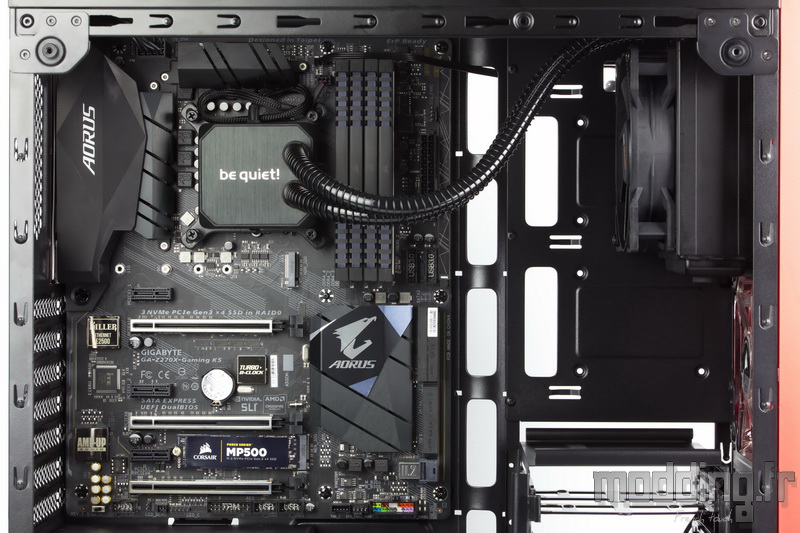

La fixation de la carte mère sur les entretoises passe par des vis de type UNC-6.32. On note que l’entretoise centrale présente un ergot de centrage ce qui facilite la mise en place de la carte mère.

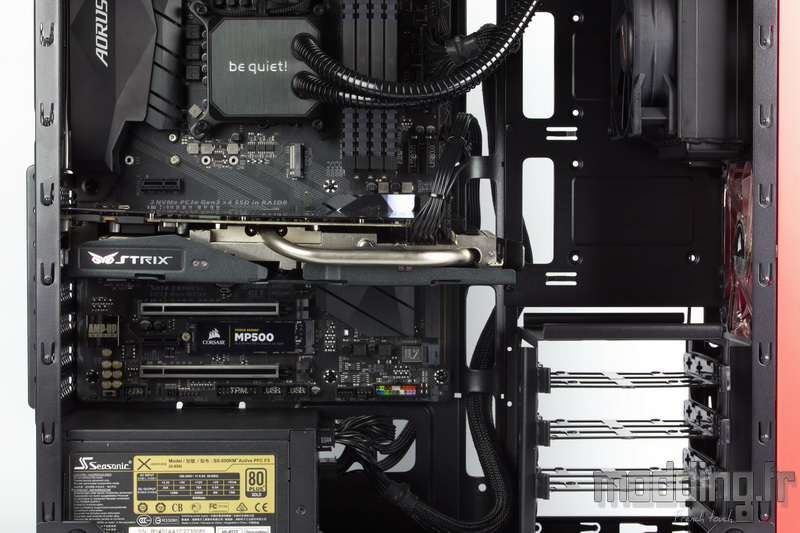

Notre carte graphique est à l’aise dans le Spec 04 TG !!!
Pas moins de 370 mm sont disponibles. Apres c’est fonction de ce qu’on place à l’avant du boitier (radiateur, réservoir….).
Mais on parle aussi du premier port PCIe, avec les autres ports, il faut compter sur la présence de la cage HDD.

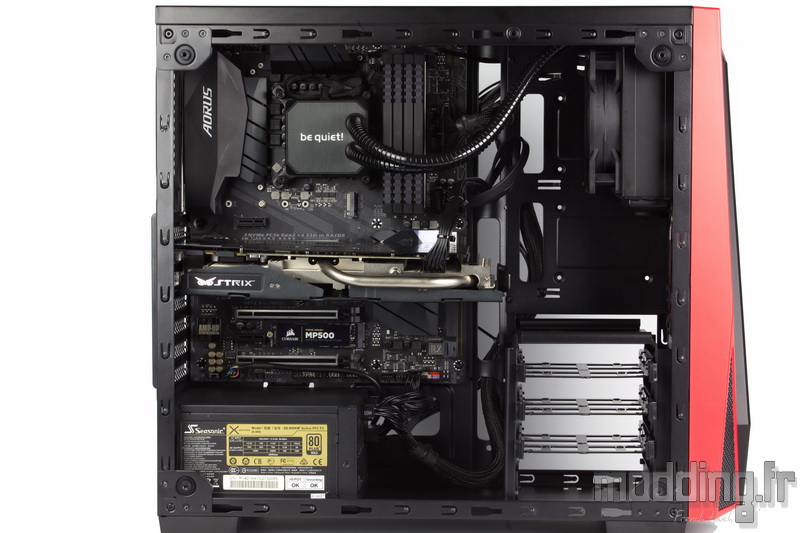

Nous branchons les différents câbles.
Nous avons pas mal d’ouvertures pour glisser les câbles sur différents niveaux en fonction de leur branchement.
Malgré l’absence de grommet et de cache alimentation, on arrive à dissimuler une bonne partie de ces câbles.

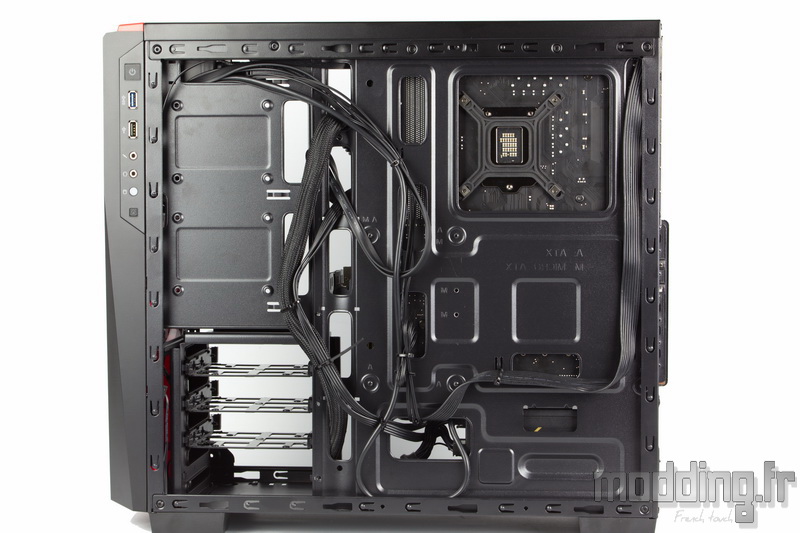

Du coté des coulisses, il faut se contenter des quelques points d’ancrage disponible… Un peu plus ne serait pas un luxe, notamment le long du câble CPU.
Le déport à l’interieur du compartiment principal, du panneau prolongeant le plateau de la carte mère, permet de caser plus facilement le gros câble ATX.

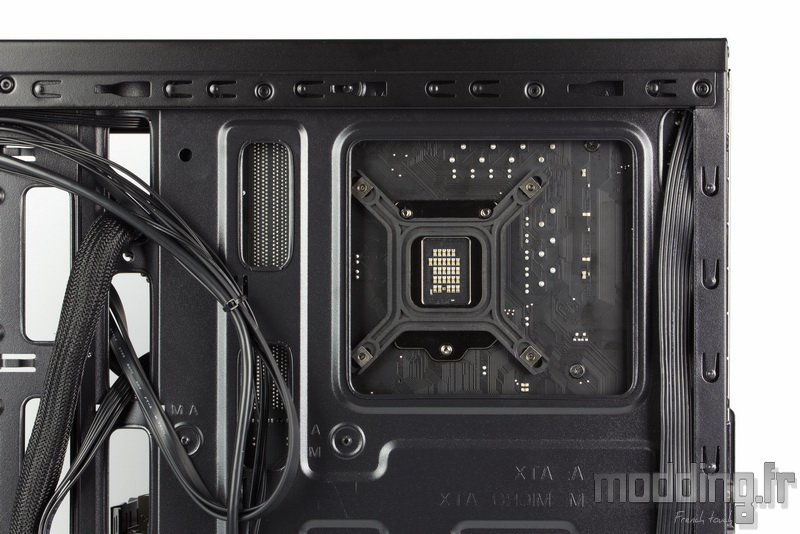

L’accès à l’arriere du Socket n’est pas optimal pour notre carte mère au format ATX….
Corsair ne voulant certainement par faire déborder cette ouverture dans le cas d’une carte mini ITX.
La place disponible pour le ventirad dans le Spec 04 TG est de 150 mm.
Ce qui limite la mise en place des gros ventirad…

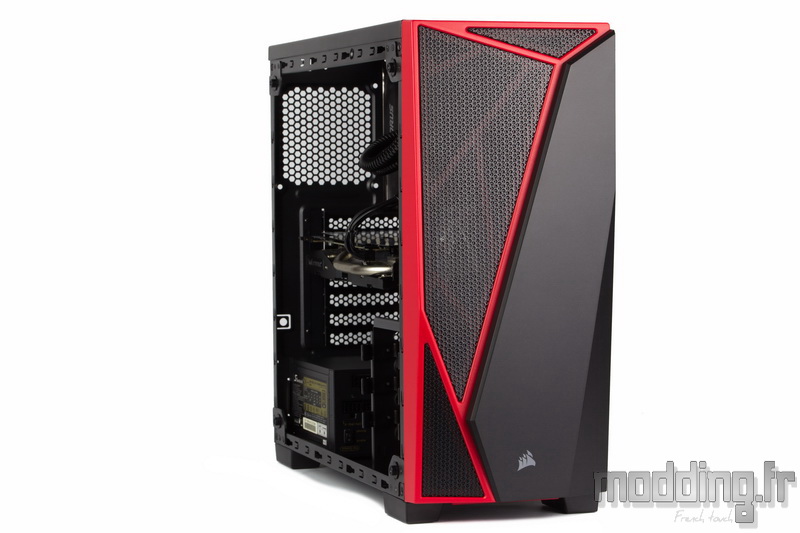

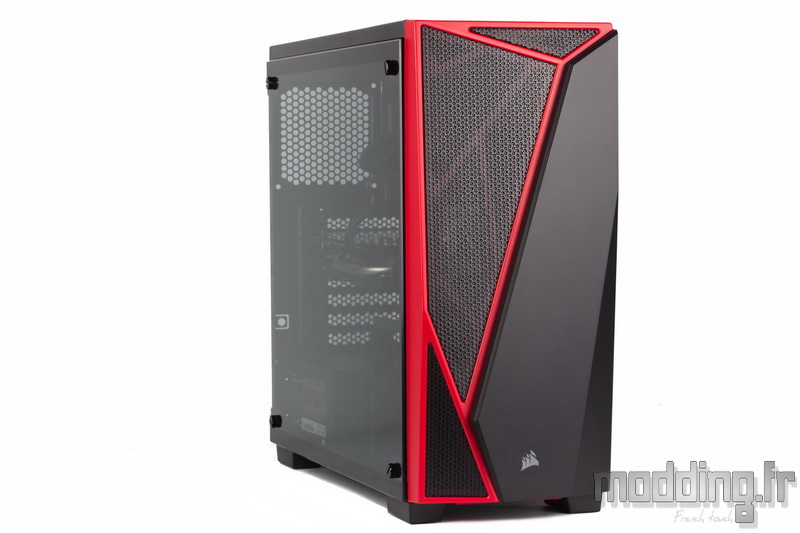

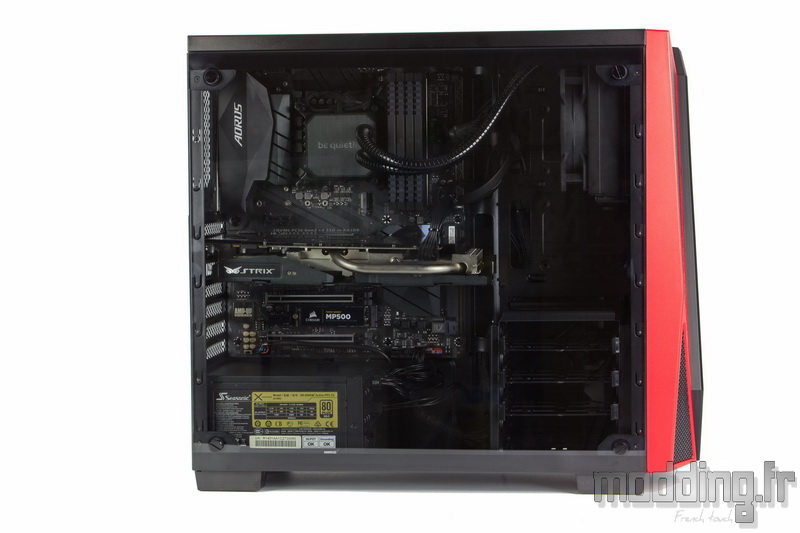

Nous mettons en place les portes latérales…

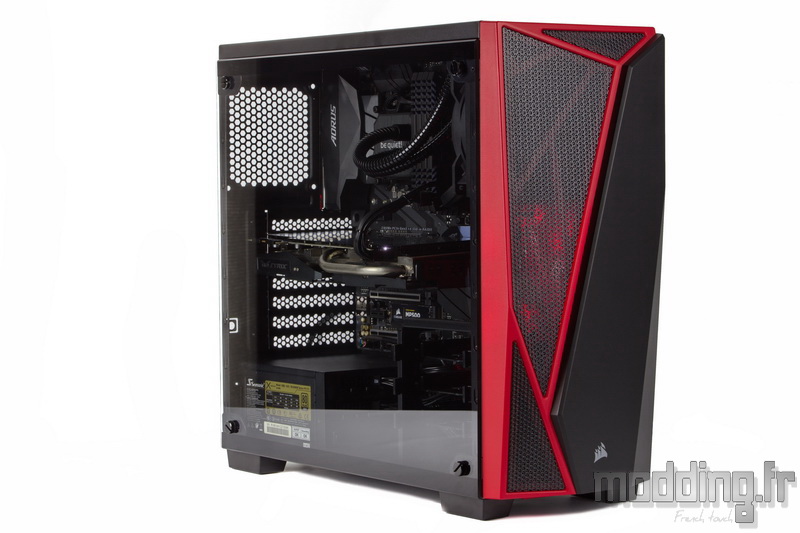

Il n’y a pas à dire ! La baie vitrée offre une vue totale sur l’interieur du boitier !
Mais en l’absence du cache alimentation (non, non… on ne fait pas de fixation sur cet élément manquant…), il faut vraiment soigner son câble management.
Et puis entre une porte classique même vitrée, le verre trempé présente de sacrés arguments : panneau complet et entretien !
Et sans que le prix final ne s’envole ….

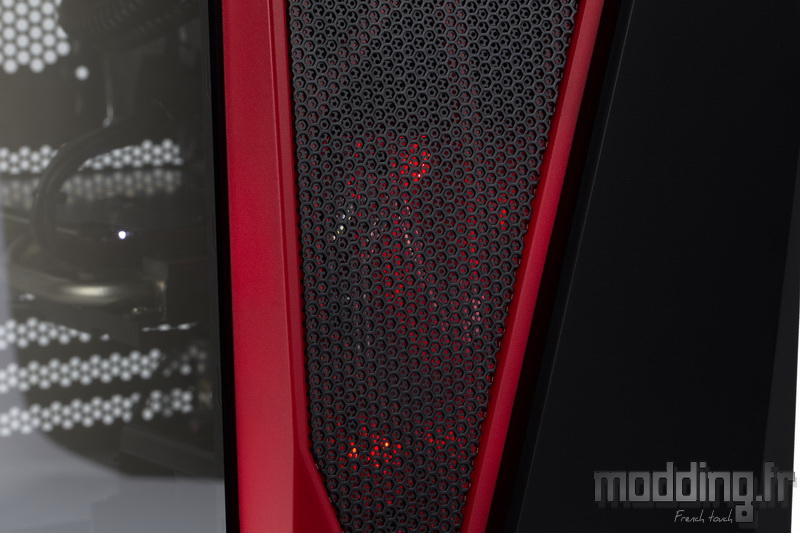

Le rétroéclairage de l’unique ventilateur passerait presque inaperçu…
