Démontage :

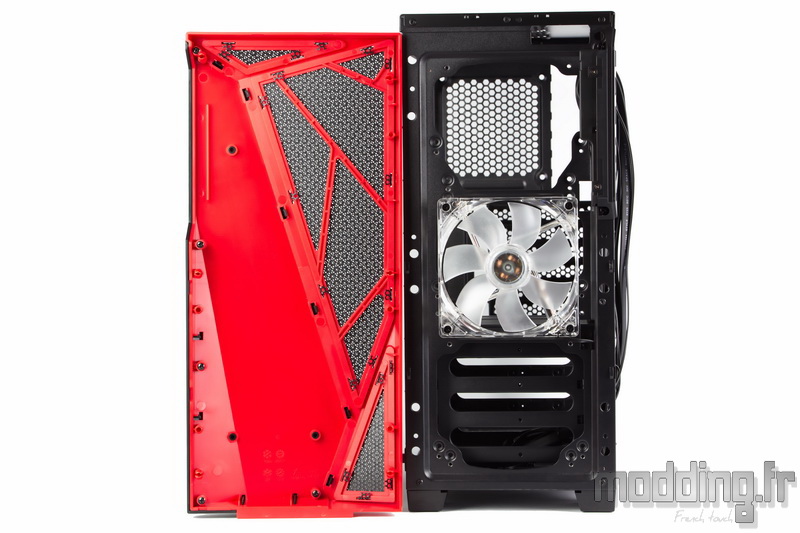

On retire la façade en tirant son bord inférieur vers soi.
6 plots en forme de bâtonnet assure la liaison entre les deux parties du boitier.
Comme on peut le voir sur cette photo, le filtre n’est pas amovible et reste fixé entre la grille Mesh et la structure de la façade.
La grille est dotée de petits appendices repliés sur la structure en plastique.

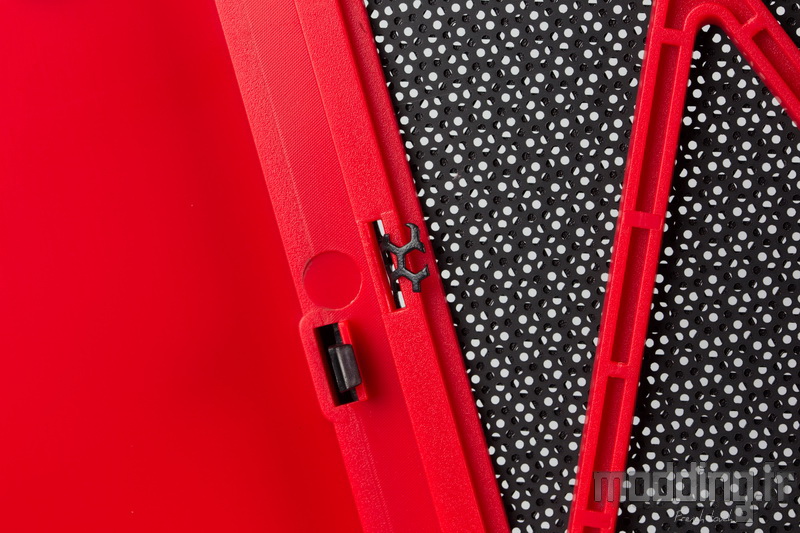

La partie noire de la façade est fixée sur la partie rouge par des clips en interne…

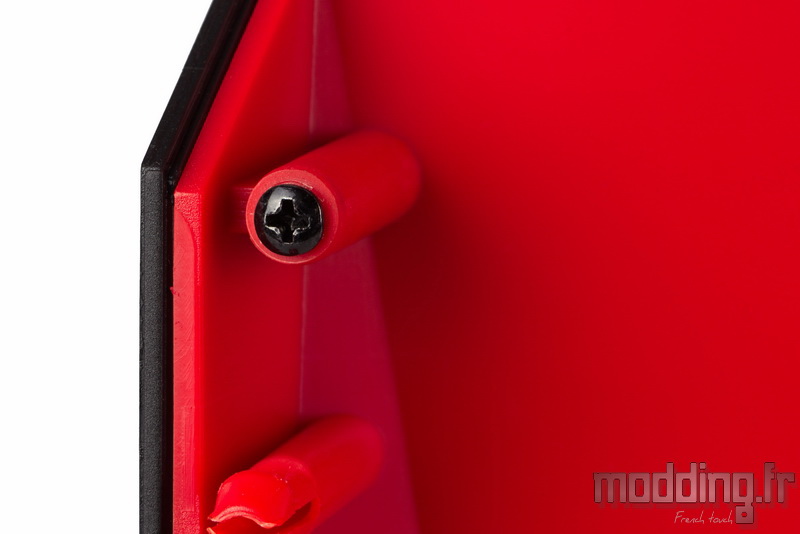

… Et des vis sur les bords.

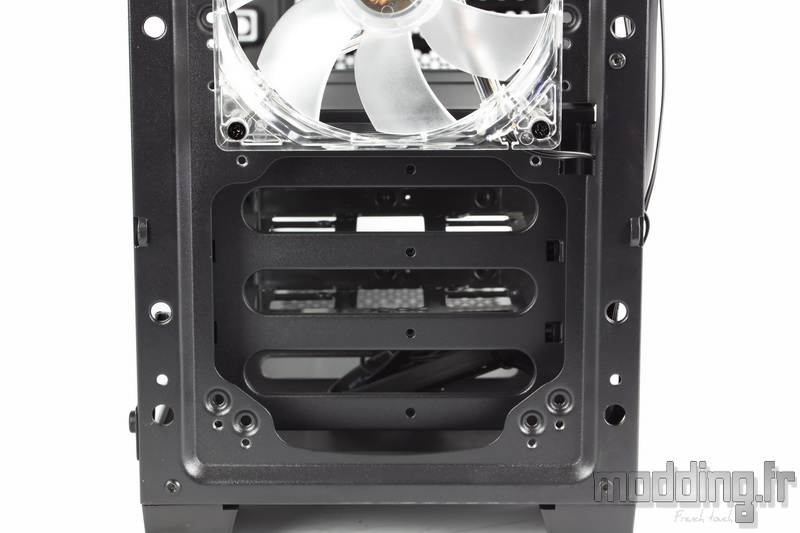

Au niveau du châssis, on découvre le troisième emplacement pour ventilateur en 120 mm qui souffle en l’état sur la cage HDD.

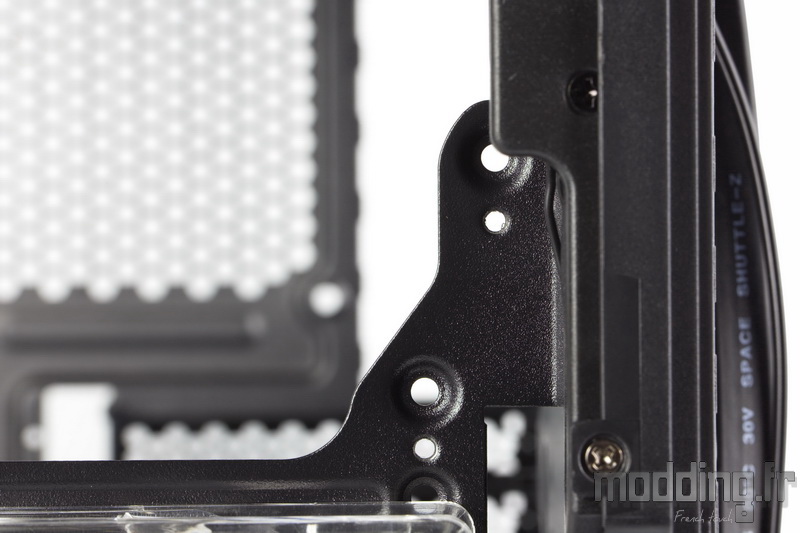

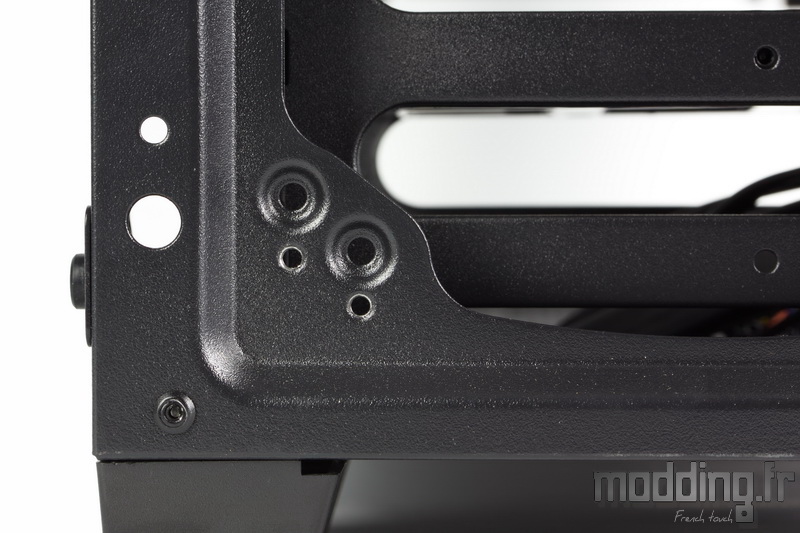

On remarque que nous avons deux types de point de fixation.
Les trous taraudés (type UNC-6.32) permettent de fixer la ventilation.
Les autres trous servent à la fixation d’un éventuel radiateur watercooling.
De plus nous avons deux entraxes, ce qui indique que le Spec 04 peut accueillir soit trois ventilateurs en 120 mm, soit deux ventilateurs en 140 mm.
Pour ces derniers, le module de la connectique du boitier décrit une encoche pour justement glisser le ventilateur 140 du haut.

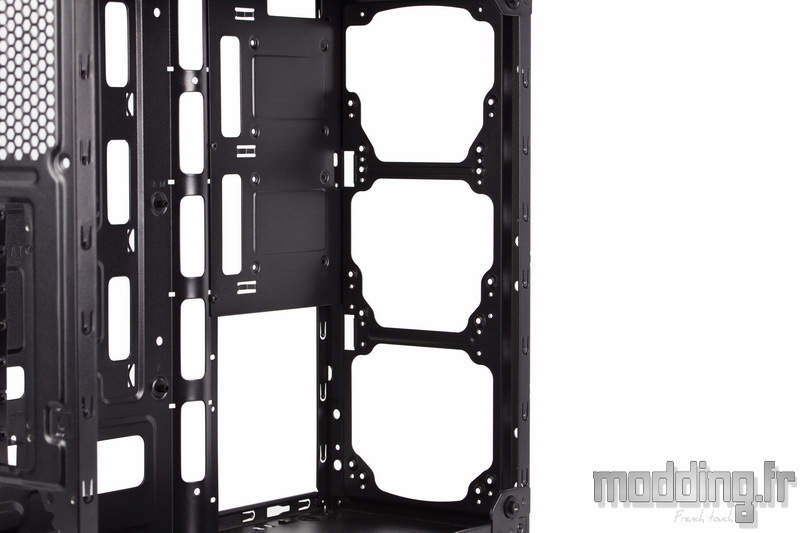

Coté watercooling, l’avant du châssis permet de mettre en place, si on retire la cage HDD, un radiateur 280 ou un radiateur 360.

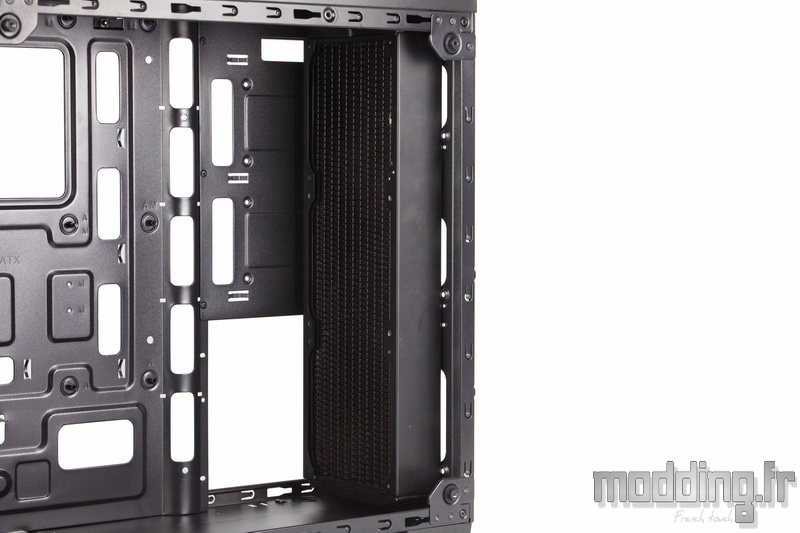

Vérification in-situ avec un radiateur 360.
Les sorties du radiateur sont placées vers le haut du boitier, l’inverse n’étant pas possible.

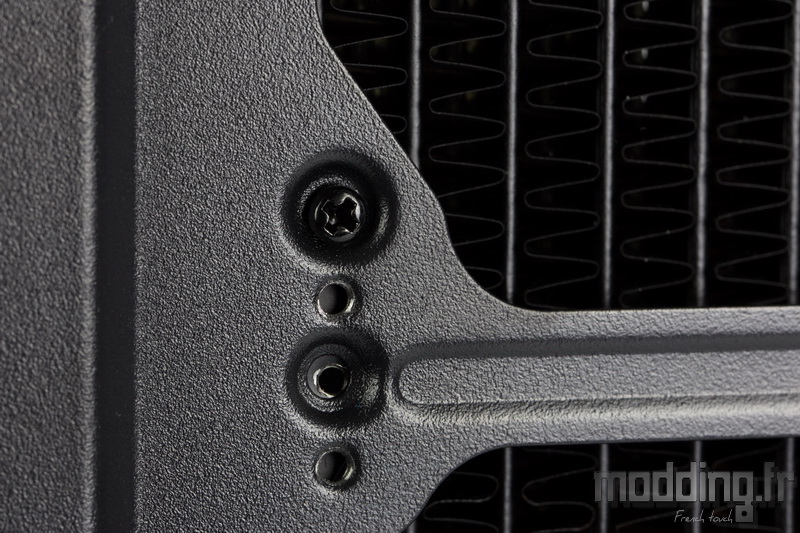

Zoom sur la fixation du radiateur.
Pour coupler la ventilation, on a deux solutions :
- Utiliser les trous taraudés mais il faut un troisième jeu de 4 longues vis UNC-6.32 (un second est fourni dans le bundle en plus de celui en place pour la fixation du ventilateur existant).
- Utiliser des vis de radiateur un peu plus longue pour compenser le léger déport des trous spécifiques.

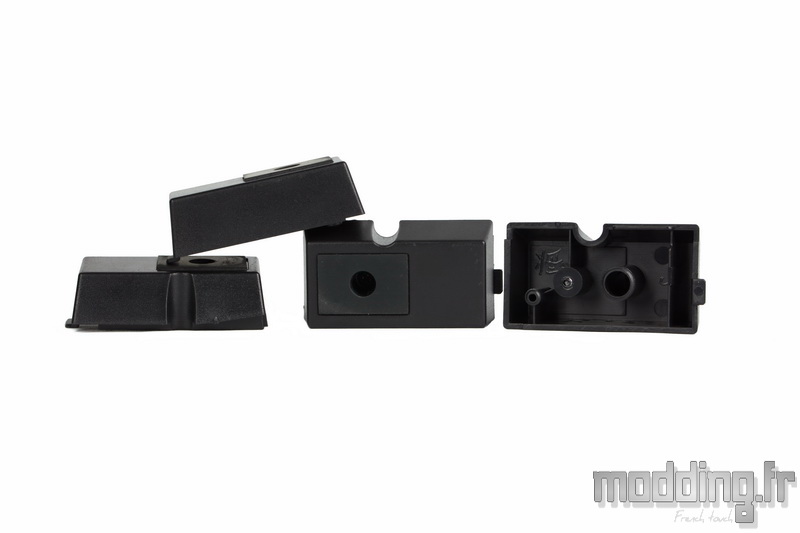

Les 4 pieds en plastique sont vissés à la base du châssis.

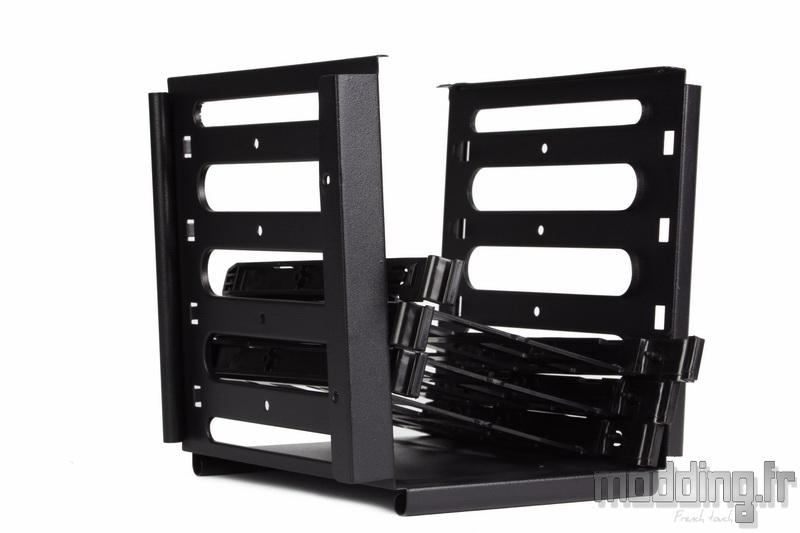

La cage HDD est maintenue par 6 vis : 4 au niveau de la base et 2 autres au niveau des coulisses.
Les tiroirs permettent de fixer le disque dur 3.5″ sans avoir recours à un quelconque outils, par contre les ergots ne sont pas dotés de silentbloc.

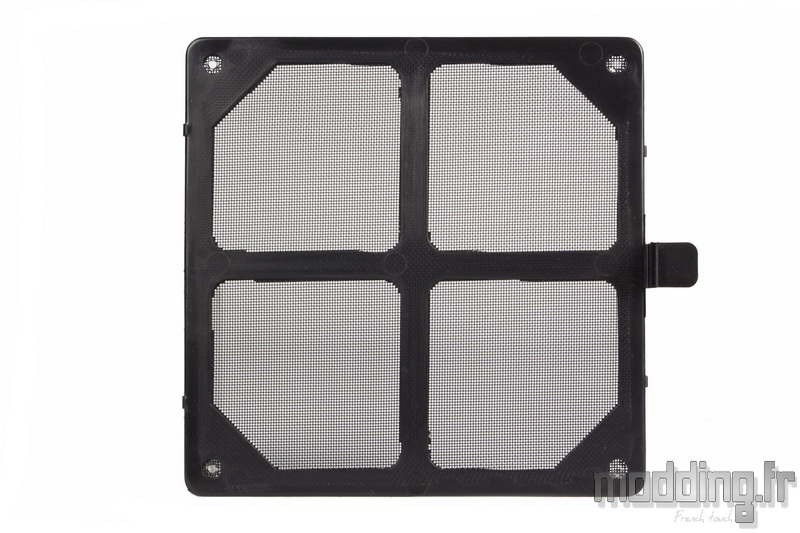

Le filtre de la grille d’alimentation.

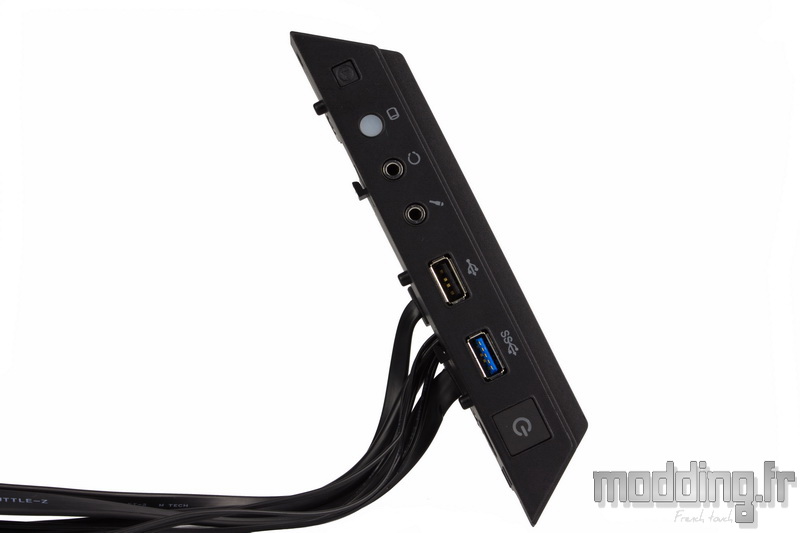

Le module de la connectique du boitier est maintenu par deux vis et un système d’encoches.

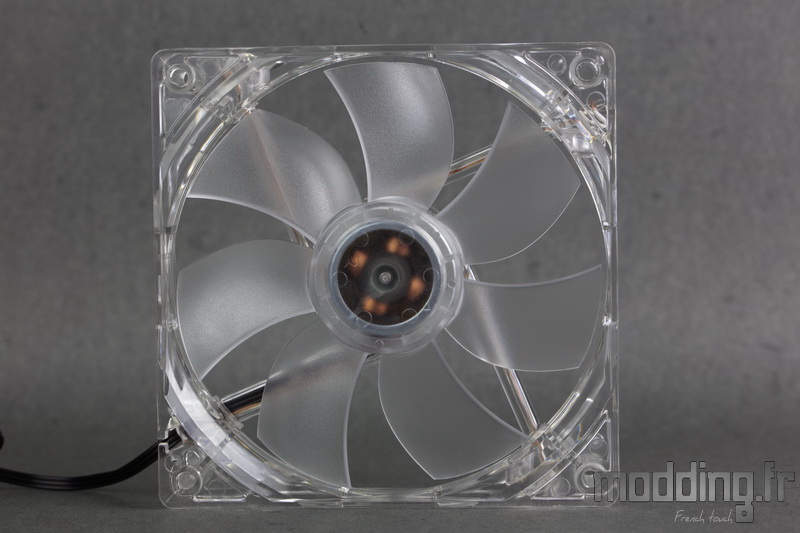

L’unique ventilateur du Spec 04 cristallin …
Il embarque 4 Leds au niveau du cadre, qui viennent illuminer les pales d’un faisceau rouge.
Les équerres mises à part, les autres éléments constituant le châssis sont fixés ensemble par des rivets.
