Montage :
Apres le démontage… le montage de la config!
On commence par le stockage.

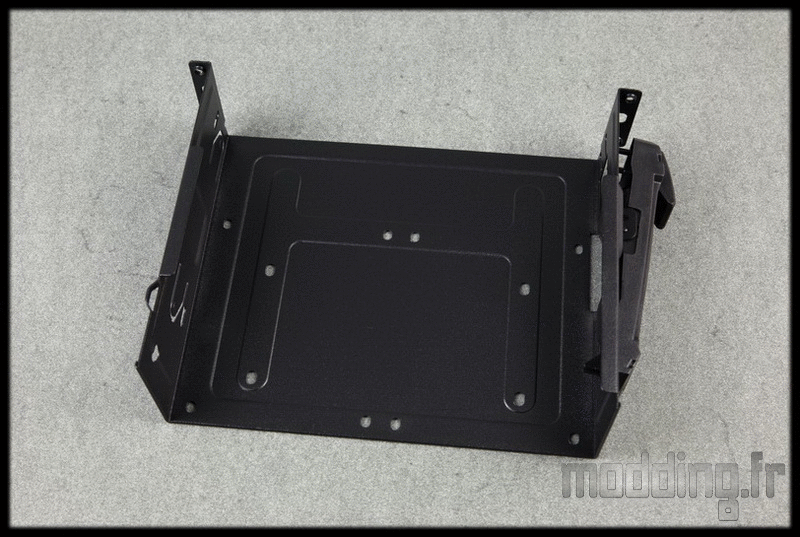

Nous avons vu que les deux baies 5.25″ peuvent aussi accueillir soit 1 unité 3.5″ soit 2 unités 2.5″ chacune.
Il faudra utiliser les vis adéquates présentes dans le bundle.

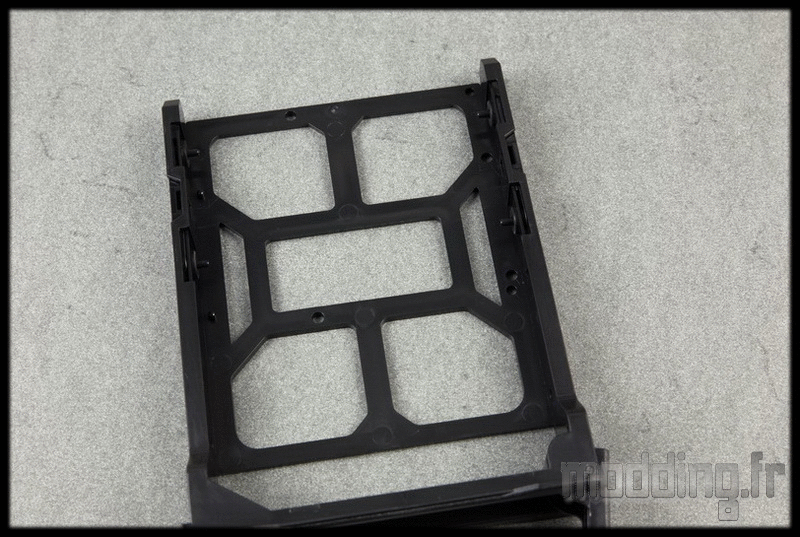

Le tiroir des baies 3.5″ accueille un disque dur 3.5″ sans avoir à utiliser un outil.
Ce dernier est monté sur silentbloc.
Nous retirons les ergots latéraux.
Nous plaçons le disque dur de façon à faire coïncider les deux petits “bitonios” situés au bord du tiroir (flèches rouges) avec les trous placés sur la base du disque dur.
Une fois bien en place, on remet les ergots latéraux afin de fixer l’unité de stockage.
On peut même sécuriser la fixation du disque par une vis.
Le tiroir accueille aussi une unité 2.5″.
Malgré la place qu’il y a…. le SSD se cale sur le bord du tiroir où se situent les trous de fixation.
Il faut donc retirer l’un des ergots latéraux…
On met en place l’unité 2.5″.
Quant à l’ergot… on le laisse de coté car il ne peut reprendre sa place….

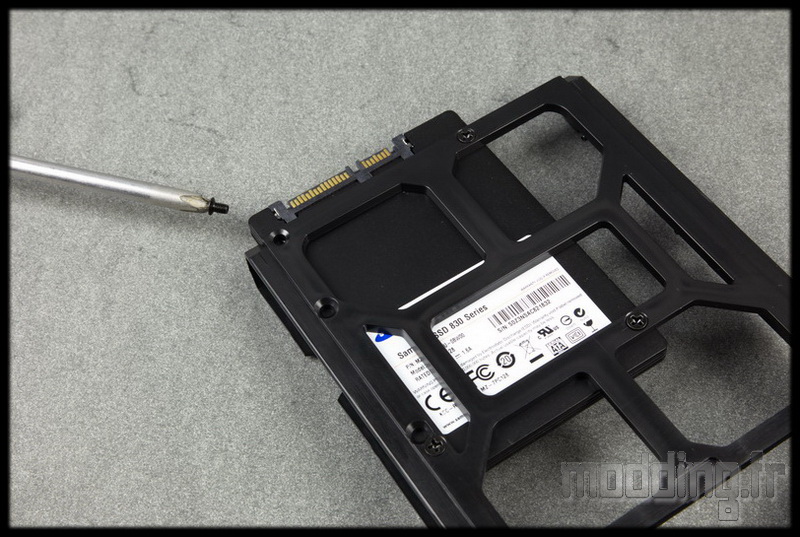

On fixe l’unité par en dessous avec les 4 vis adéquates incluses dans le bundle.

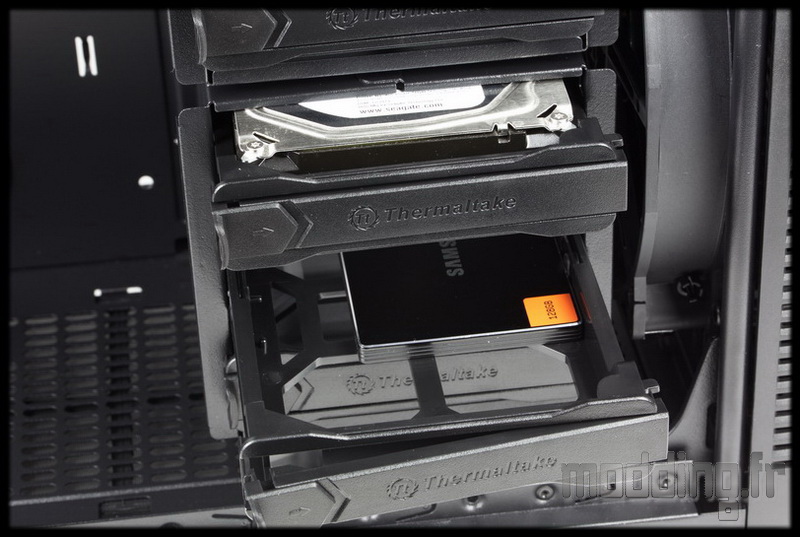

Les tiroirs ainsi affublés de leur unité de stockage prennent place dans la baie 3.5″.

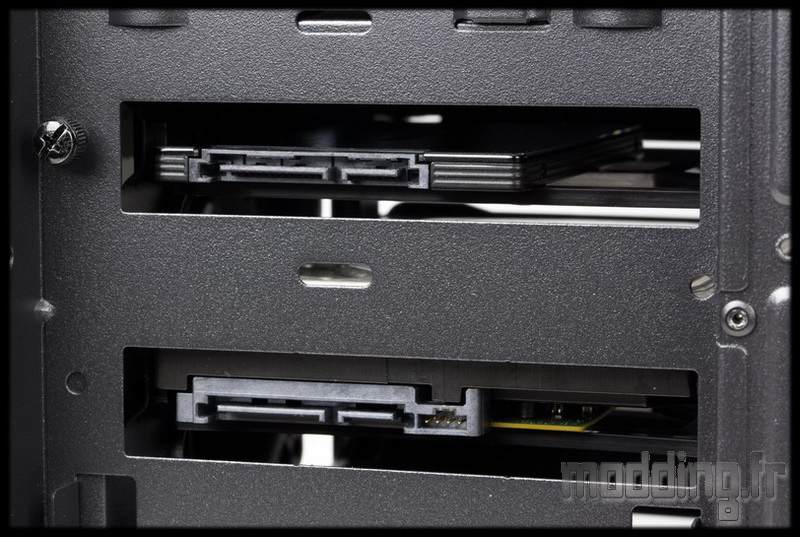

Les ouvertures à l’arrière de la paroi des baies sont assez larges pour accéder à la connectiques des unités.

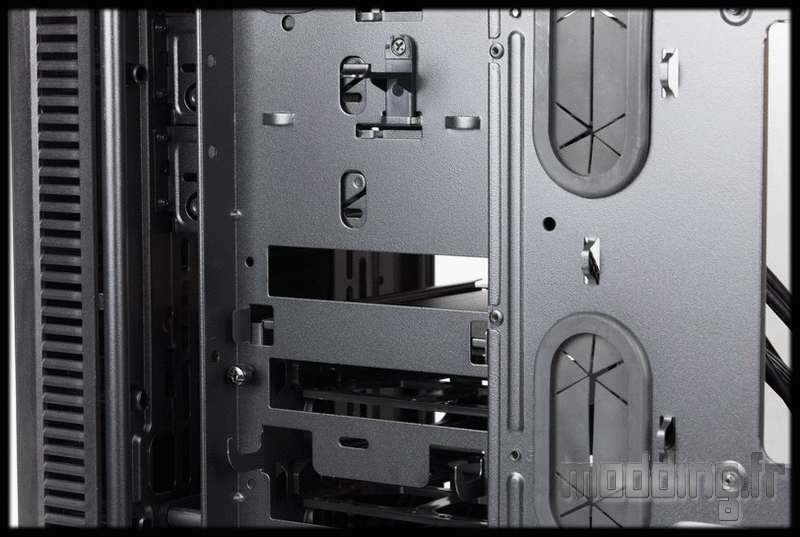

Nous avions vu la possibilité de mettre en place deux tiroirs sur cette paroi, ce qui permet de pouvoir garder au moins deux emplacements quand on retire une partie ou la totalité des baies.
La bonne idée de Thermaltake étant de pouvoir fixer une unité 2.5″ aussi bien qu’un disque dur 3.5″!!!

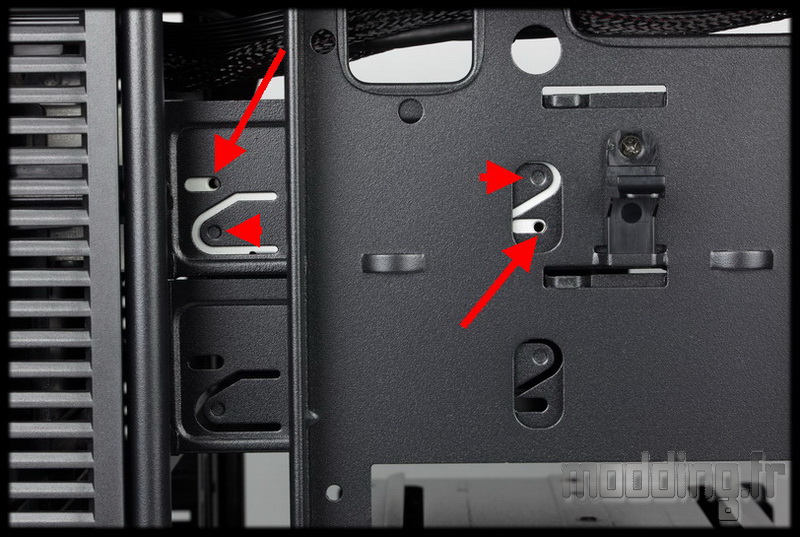

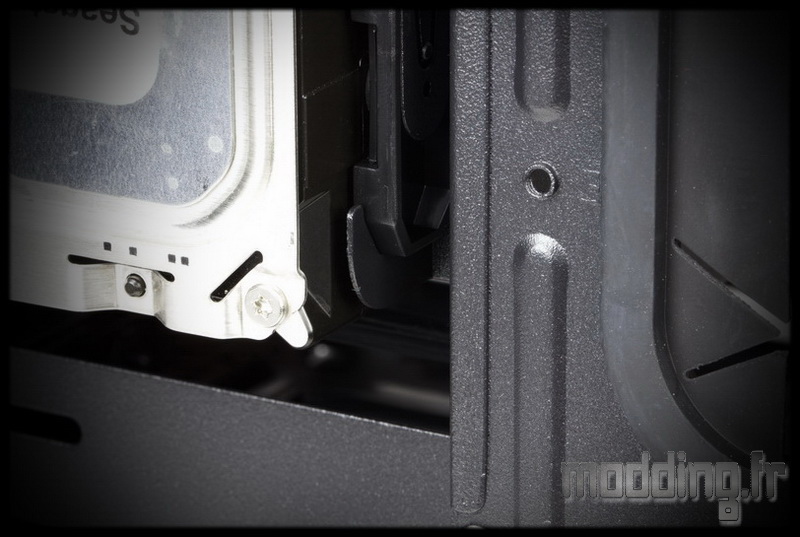

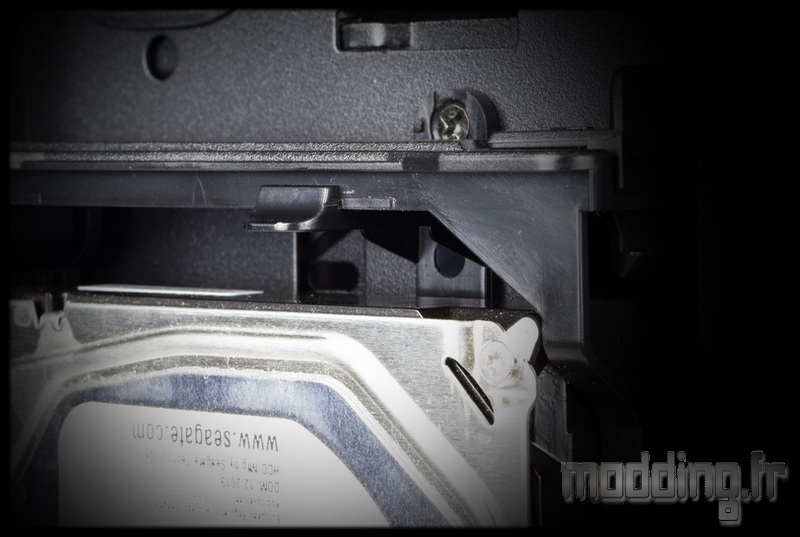

On glisse le fond du tiroir sur les encoches métalliques et on clipse la façade du tiroir sur le crochet prévu à cet effet.
Les encoches métalliques ont la forme du fond du tiroir.
Une fois le fond bien en place, il faut bien clipser la façade du tiroir ainsi le tout est bien fixé.
La mise en place du lecteur optique ne pose aucun soucis.
Le système de fixation s’enclenche automatiquement.
Pour libérer le lecteur, on appuie sur le bouton placé à l’avant du système ce qui libère les ergots du carénage du lecteur permettant de pousser ce dernier vers l’extérieur du boitier.

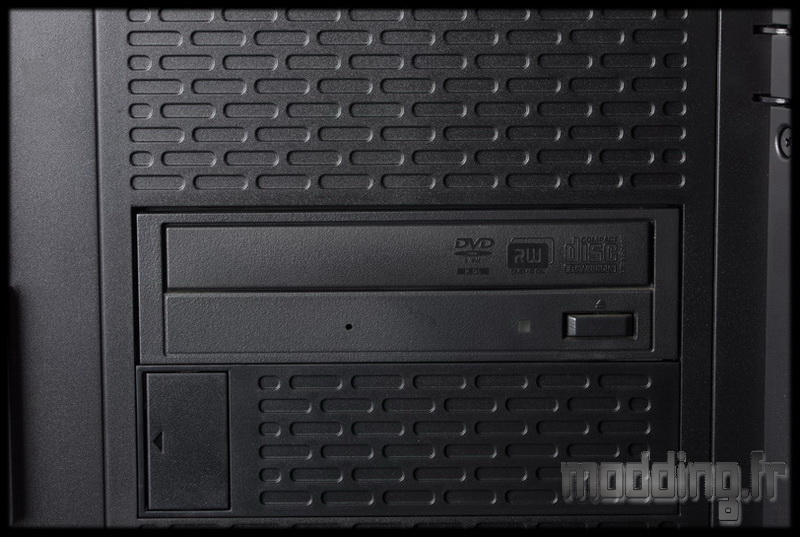

Bonne intégration au niveau de la façade.
Coté coulisse, la fixation peut être complétée par des vis.
Des languettes métalliques (petites flèches rouges) munies d’un petit ergot prennent position dans les trous de fixation du lecteur.
Par contre ce système de fixation sans outil ne convient pas à la mise en place de Rheobus dont la faible profondeur du carénage ne peut enclencher la sortie des ergots de fixation.
Il faut alors retirer le système qui est simplement clipsé à la paroi en acier de la baie 5.25″.
Nous retrouvons les trous classiques qui permettent la mise en place des vis.

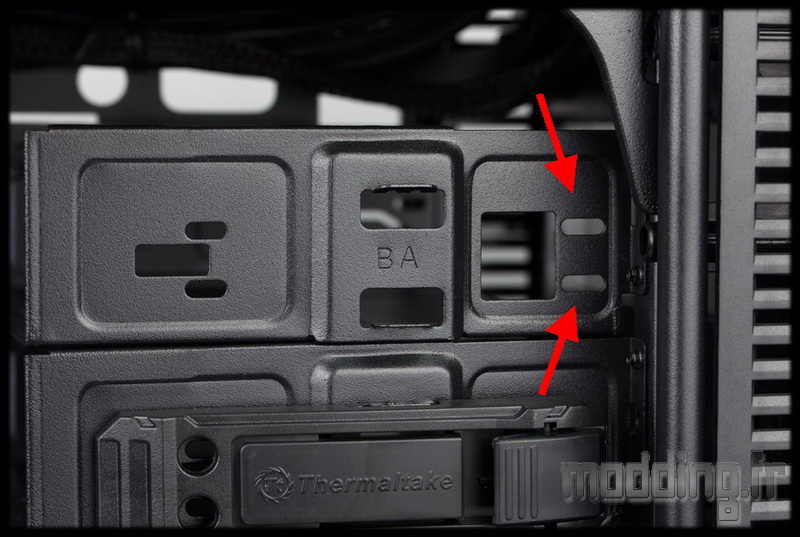

Les lettres BA indiquent la présence de deux positions du système de fixation sans outil au sein de la baie 5.25″ permettant de bien caler les ergots en fonction du lecteur.

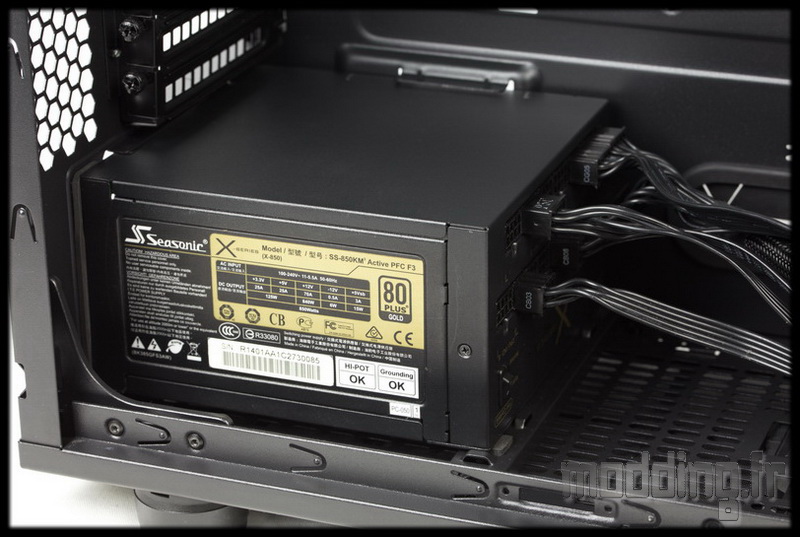

On met en place notre bloc d’alimentation.
En fonction de sa profondeur, nous ajustons la position du support métallique.
Le Suppressor F51 peut accueillir des blocs jusqu’à 220 mm de profondeur tout en gardant la possibilité de mettre en place les ventilateurs dans le bas du boitier.

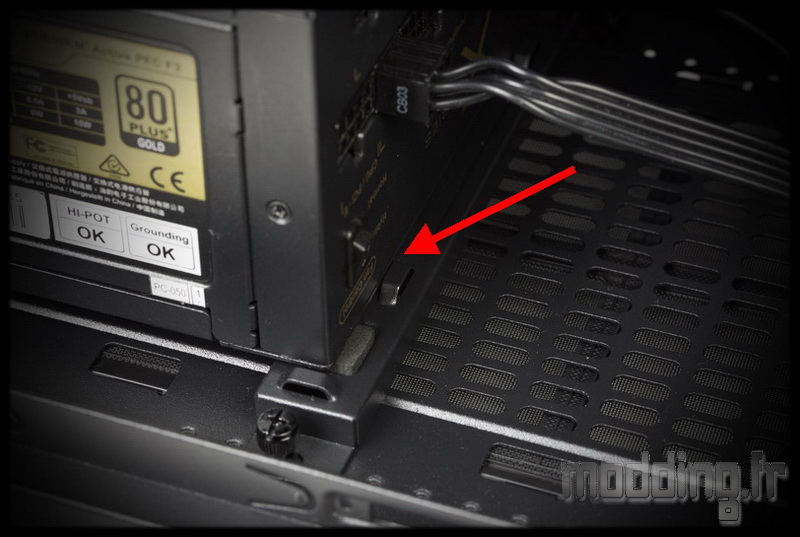

Nous notons la présence aux cotés des patins en mousse de petites encoches métalliques.
Au début notre bloc passait au-dessus… mais une fois les vis bien serrées à l’arrière du bloc, celui-ci a pris place en arrière de ces encoches.
Elles permettent de bien caler le bloc même si au final on pourrait s’en passer…

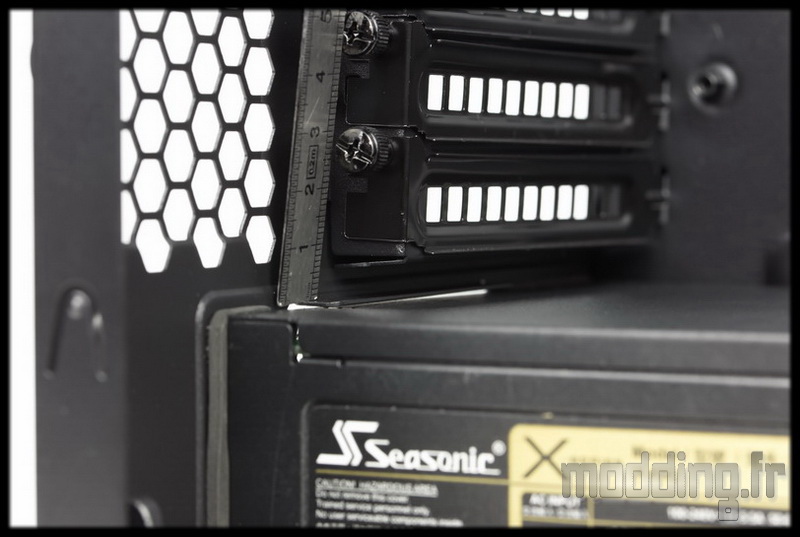

Pour les adeptes de cache alimentation, le Suppressor F51 dispose d’une distance confortable entre le haut du bloc et le bas des équerres PCI : 5 mm.

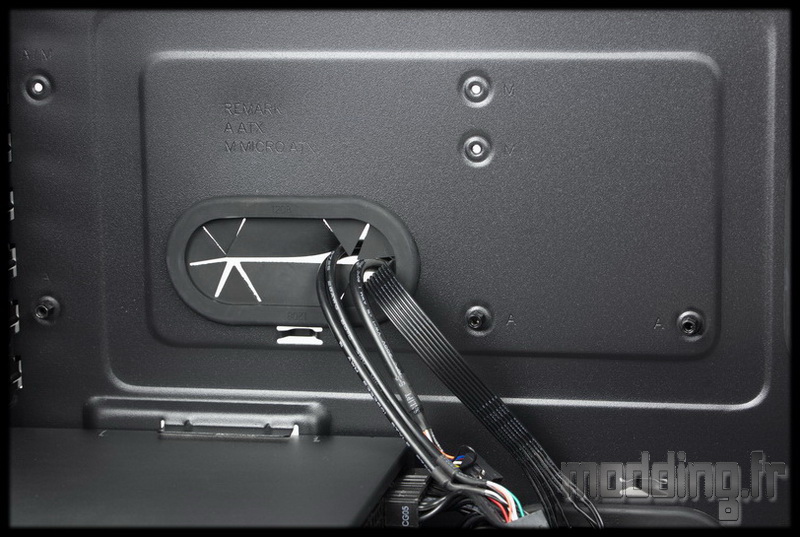

Sur le bas du plateau de la carte mère, nous avons une ouverture pour le passage des câbles notamment issus du panneau avant.
Idéalement positionnée pour les cartes mères Micro ATX, elle se retrouve sous la carte mère lorsque l’on en a une au format ATX…
Pour dissimuler au mieux ces câbles, nous conseillons de passer au moins les câbles audio et USB 2.0 avant de positionner la carte mère.

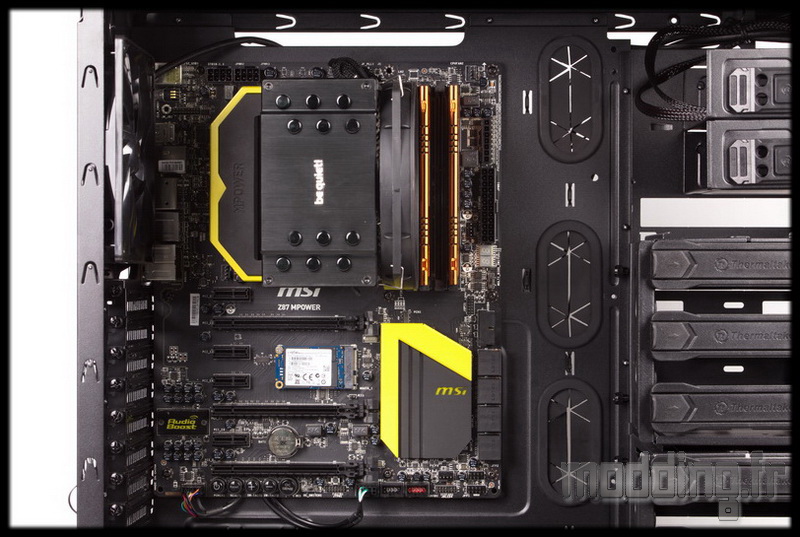

Les entretoises étant déjà en place, il ne reste plus qu’à fixer notre carte.
Les passages de câbles sont à bonne distance (format E-ATX oblige), même si légèrement décalés.
Du coté de notre ventirad, les 185 mm de hauteur disponible permettent de ne pas s’en soucier!

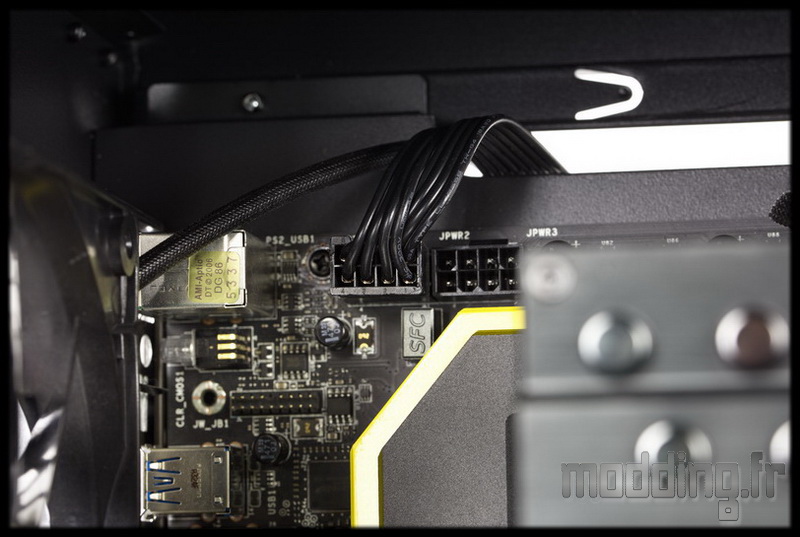

Pas de problème non plus pour passer le câble CPU, il y a de la place.
Une position de cette large ouverture plus vers l’arrière du boitier permettrait de ne pas gêner l’éventuelle ventilation placée en haut du châssis.

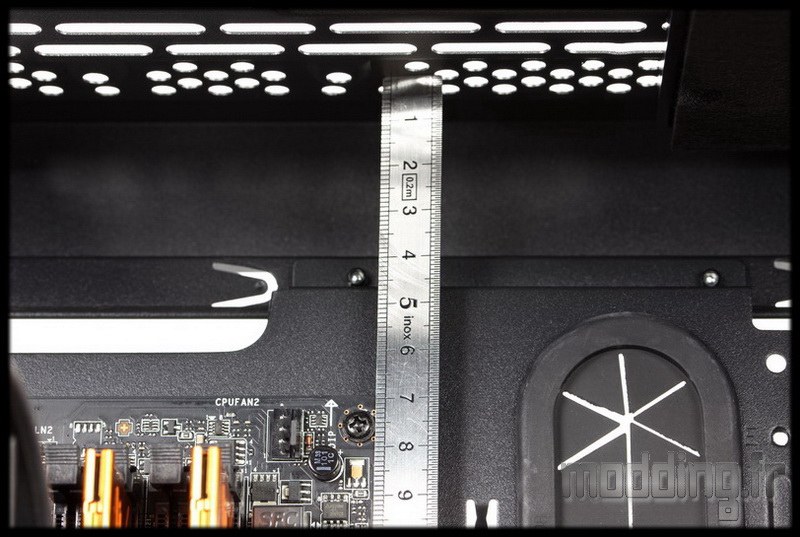

70 mm avant d’atteindre le haut du châssis!!
De quoi mettre un couple radiateur/ventilateur avec une épaisseur de 45 mm! voire même plus car on a donc la possibilité de décaler le tout vers la porte latérale et ainsi de s’affranchir de la présence des composants de la carte mère.

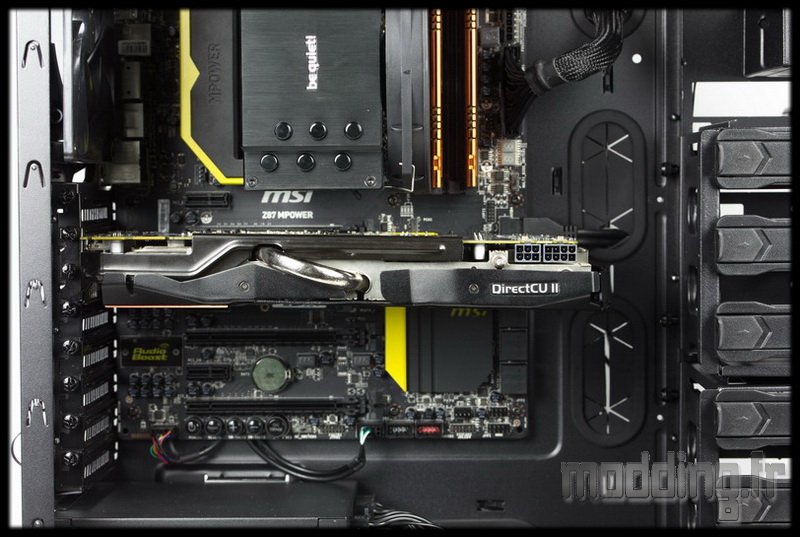

Il semble bien que le Suppressor F51 soit réellement profond au vu de la place qui reste au niveau de la carte graphique!!!
310 mm en présence des baies 3.5″ ou 465 mm sans ces mêmes baies.

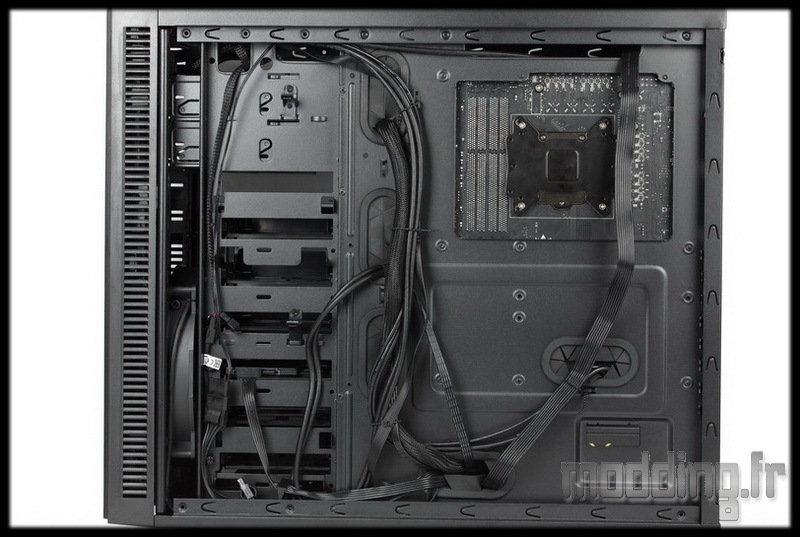

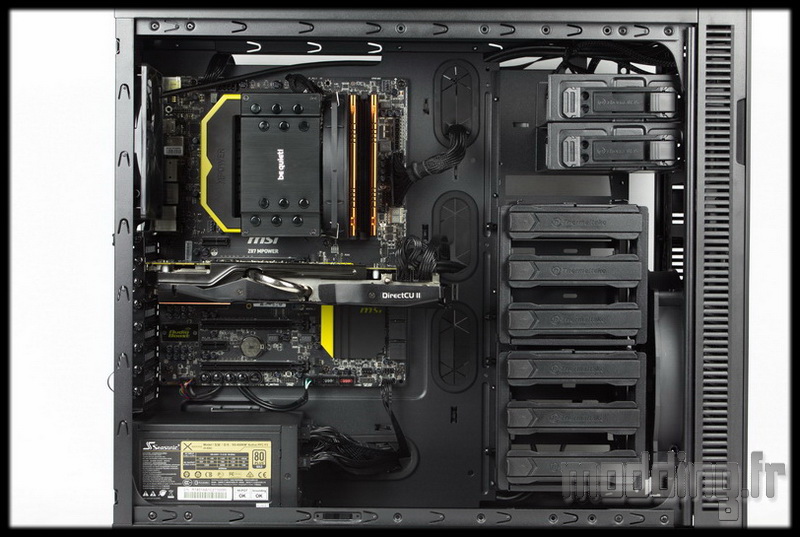

Les différents câbles sont en place.
Nous avions une appréhension quant aux dimensions de l’ouverture située prés du bloc d’alimentation, mais elle s’est vite dissipée.
Les nombreux points d’ancrages facilitent le rangement des câbles.
L’utilisation des colliers que nous fournit Thermaltake ne permet pas de serrer aussi bien les câbles que les colliers Serflex mais ils ont l’avantage de pouvoir être réutilisés.
L’ouverture à l’arrière du Socket est très confortable.

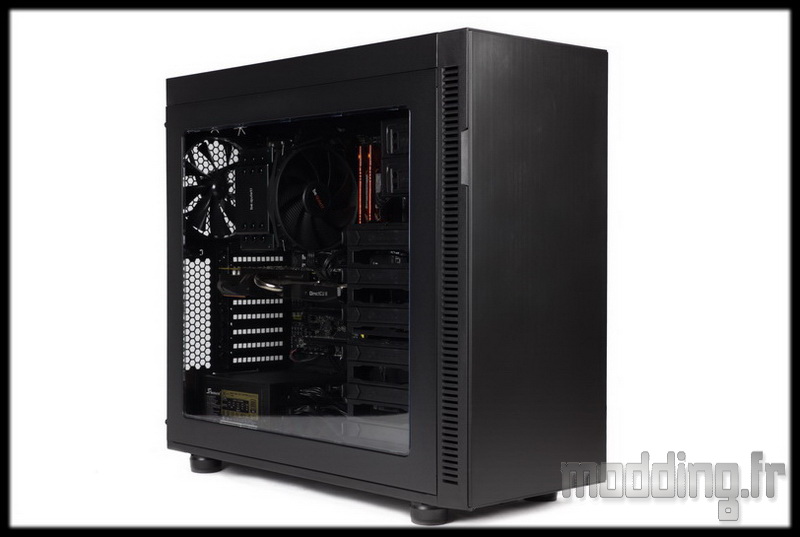

On referme les portes latérales.

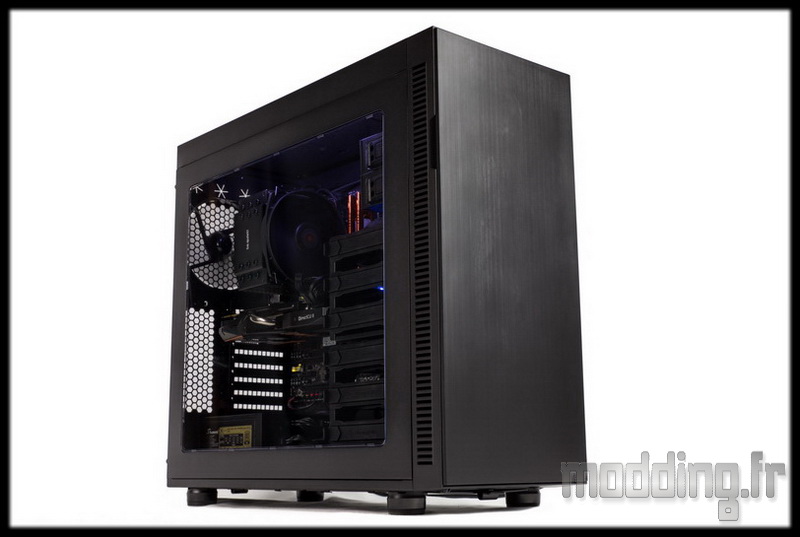

Une bien grande baie qui nous permet d’admirer notre config en place.
Rien de tel qu’un petit éclairage interne pour sublimer le tout…

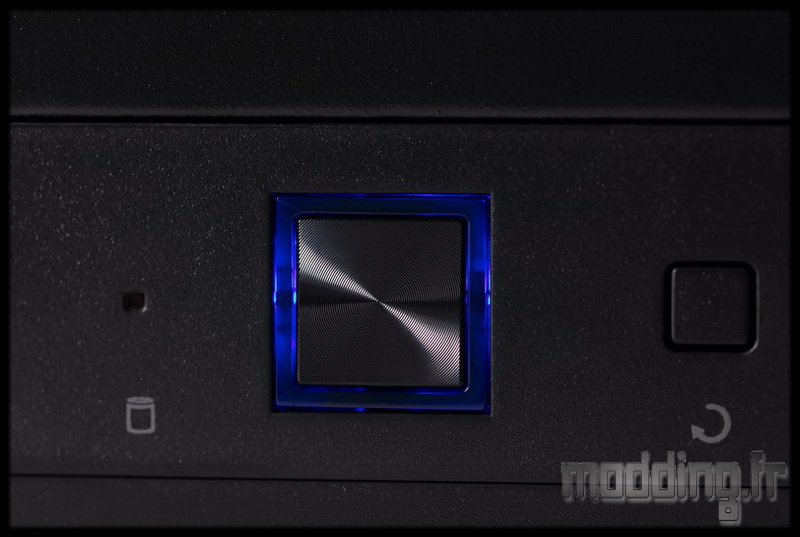

Ne reste plus qu’à appuyer sur le bouton Power et voir sa Led se parer d’une lueur bleutée!
