Démontage :
Ce que nous aimons chez modding.fr, c’est de savoir jusqu’où on peut démonter un boitier sans avoir à faire appel à la perceuse…

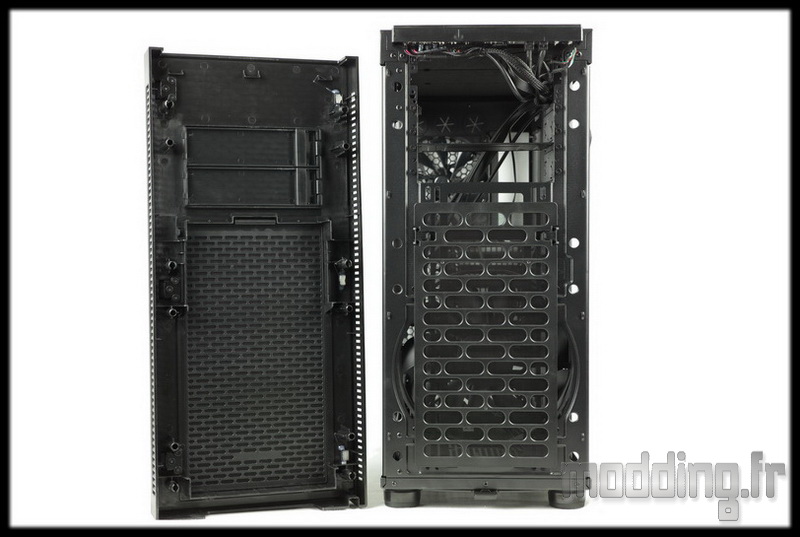

On commence par la façade facilement de-clipsable en tirant par en dessous.

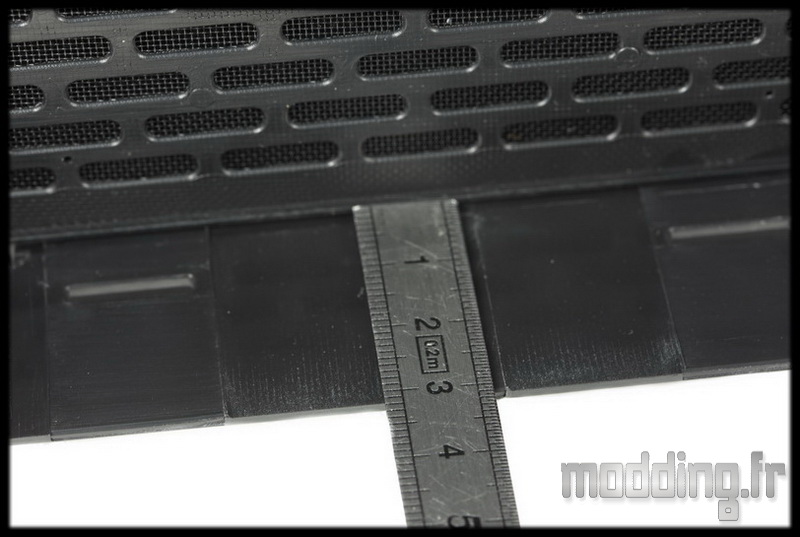

Nous notons que nous avons un bel espace entre les deux grilles qui permet d’accueillir des ventilateurs si jamais on met en place un radiateur à l’avant du châssis.

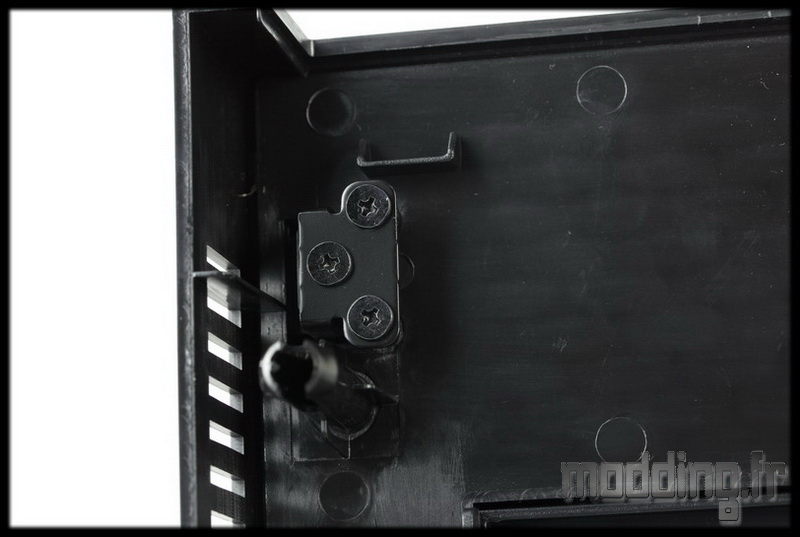

D’un coté de la façade, nous avons le système des charnières de la porte…

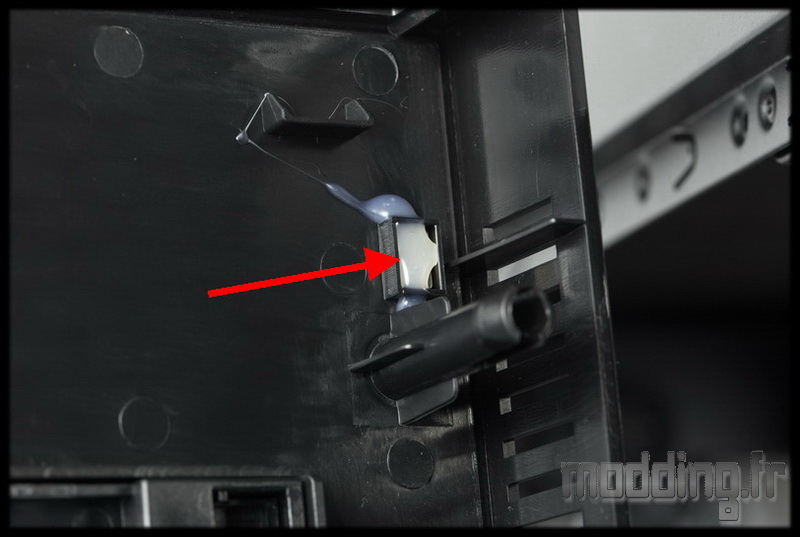

… De l’autre les aimants pour assurer la fermeture de ladite porte.
Par contre le sens d’ouverture n’est pas réversible.
En plus de l’emplacement pour un ventilateur en 200 mm, l’avant du châssis disposent de plusieurs trous oblongues pour la mise en place de ventilateurs en 120 mm ou en 140 mm.
Cette forme oblongue permet d’ajuster la hauteur des ventilateurs voire celle du radiateur.
Nous pouvons ainsi fixer jusqu’à 2 ventilateurs en 140 mm ou jusqu’à 3 ventilateurs en 120 mm.
C’est dans ce dernier cas qu’intervient la pièce métallique vue dans le bundle.
Elle remplace la baie 5.25″ du bas et permet d’augmenter le nombre de trous de fixation pour la mise en place du troisième ventilateur en 120 mm.

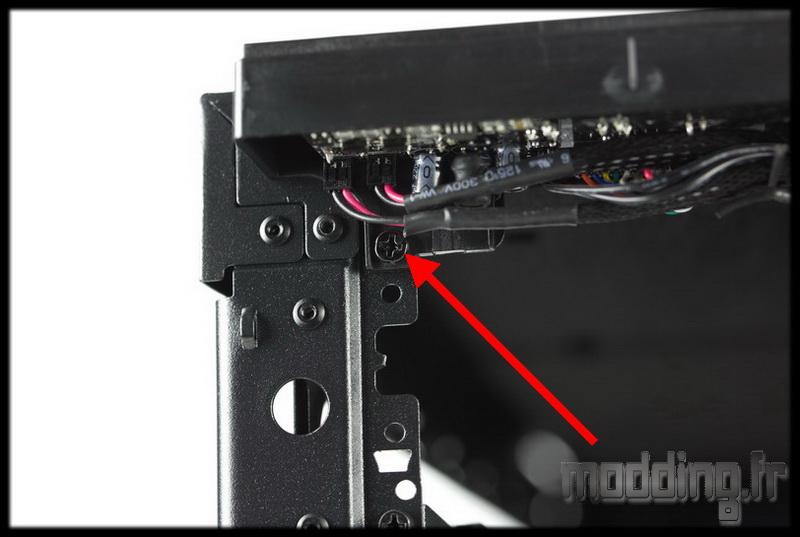

Le panneau avant est fixé au châssis par le biais de deux vis et deux petites encoches en plastique.

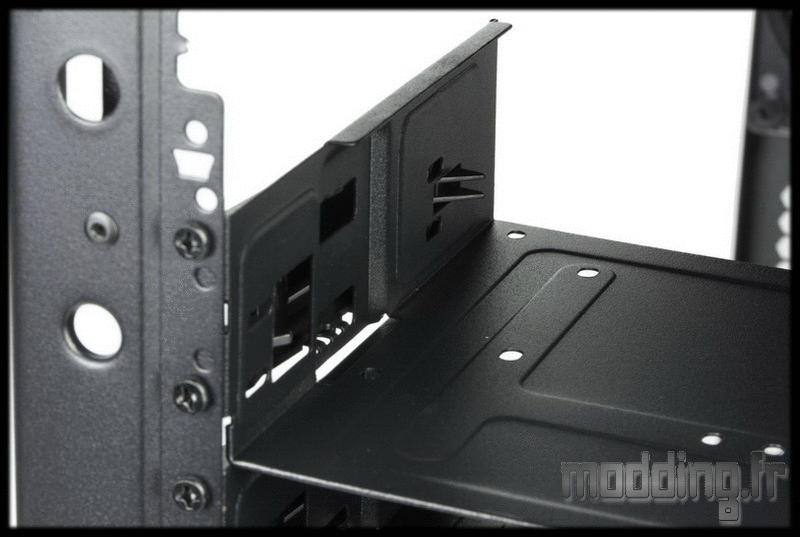

Sur cette animation nous voyons le fonctionnement du système de fixation sans outil automatique de la baie 5.25″.
On appuie en suite sur le bouton dédié pour pouvoir libérer le lecteur optique (revu en détail dans la section montage).

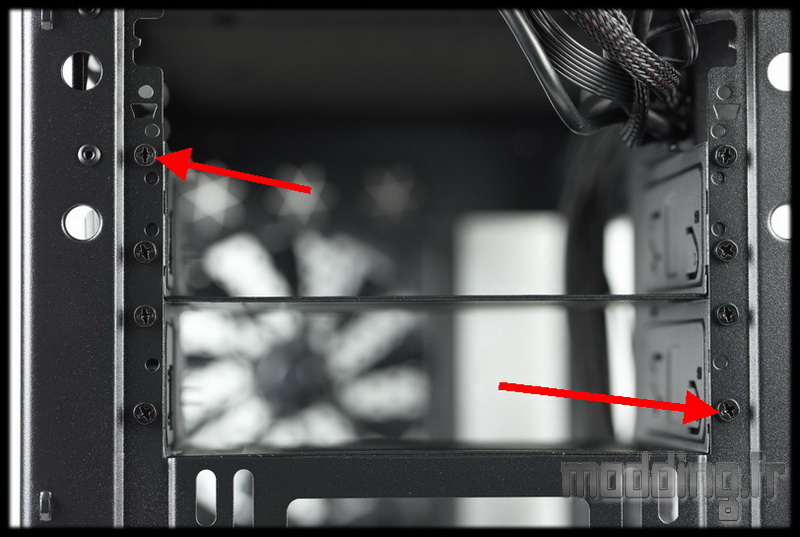

Les deux baies 5.25″ sont indépendantes l’une de l’autre.

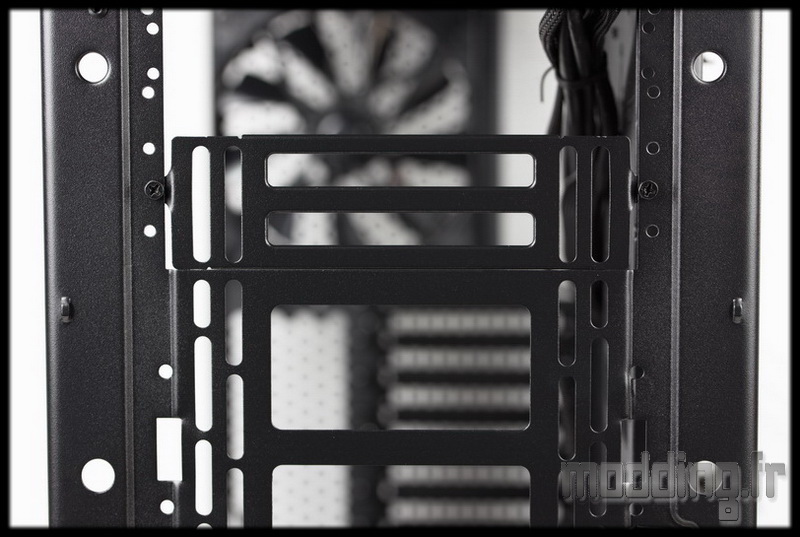

Elles sont fixées au châssis par 4 vis.
Avec les deux baies 3.5″, nous avons une bonne modularité au sein du stockage du Suppressor F51, sachant qu’en plus ces baies 5.25″ peuvent aussi accueillir les disques durs 3.5″ ou 2.5″.

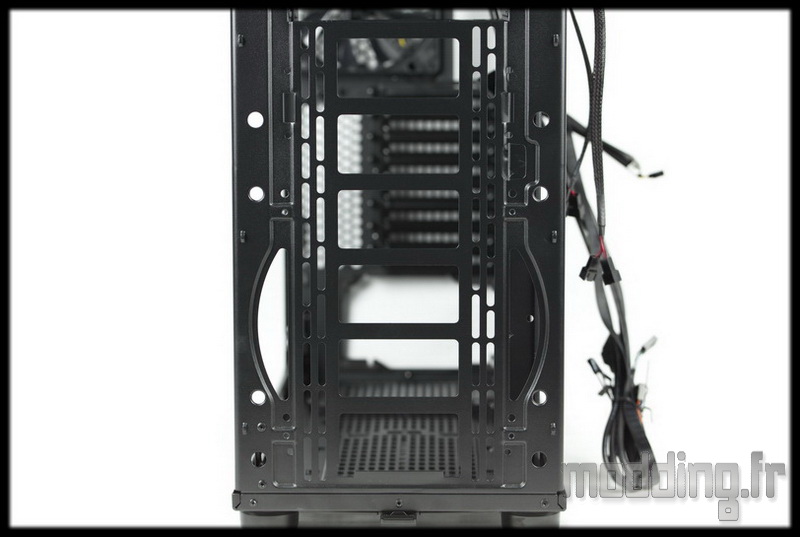

Une fois retirées c’est le champ libre à toute intégration dans le boitier.

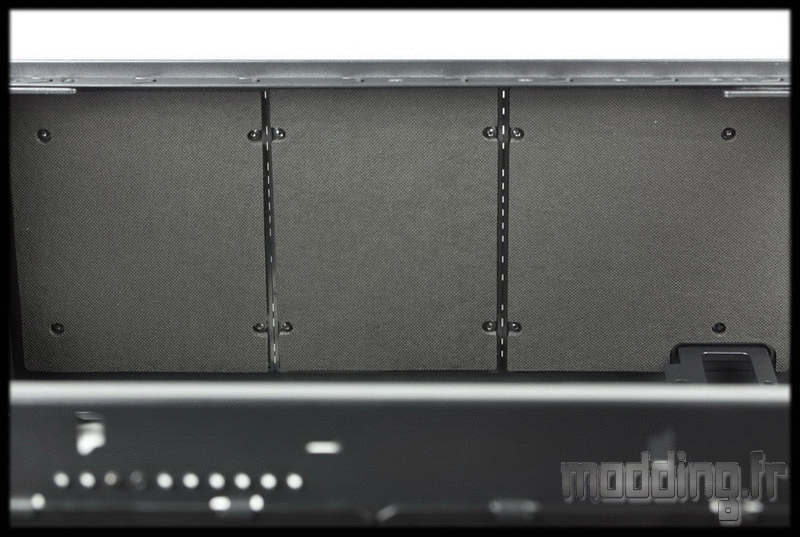

Autre exemple de modularité et énième astuce Thermaltake : les caches acoustiques au niveau du haut du châssis.
Ainsi si on veut ne mettre qu’un ventilateur, on peut laisser les autres caches en place.

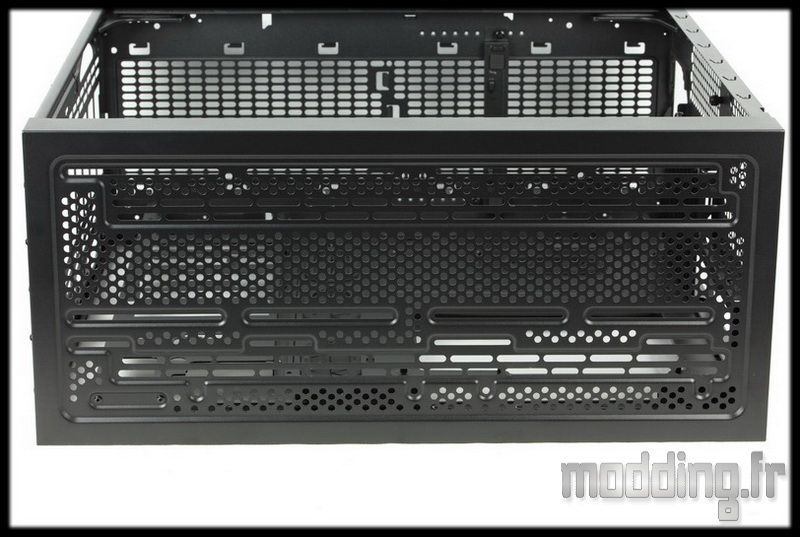

Nous observons plusieurs rangées de trous oblongues permettant la mise en place de ventilateurs en 120 mm ou en 140 mm.
Nous avons même la possibilité de placer deux ventilateurs en 200 mm!
Tout comme sur la face avant, la forme oblongue permet d’ajuster le positionnement des ventilateurs (du moins pour les 120 mm et 140 mm).
Ainsi c’est jusqu’à 3 ventilateurs en 120 mm ou 3 ventilateurs en 140 mm qui peuvent prendre position sur le haut du boitier.
Mais la présence de ses nombreuses rangées permet aussi de décaler vers la porte principale la position de ces ventilateurs.
C’est surtout utile quand ils sont couplés à un radiateur ce qui permet de ne pas être gêner par la présence de la carte mère.

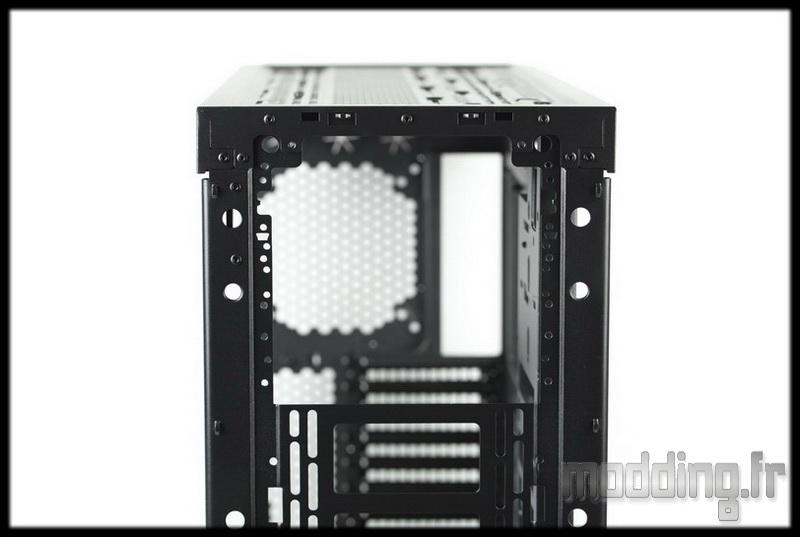

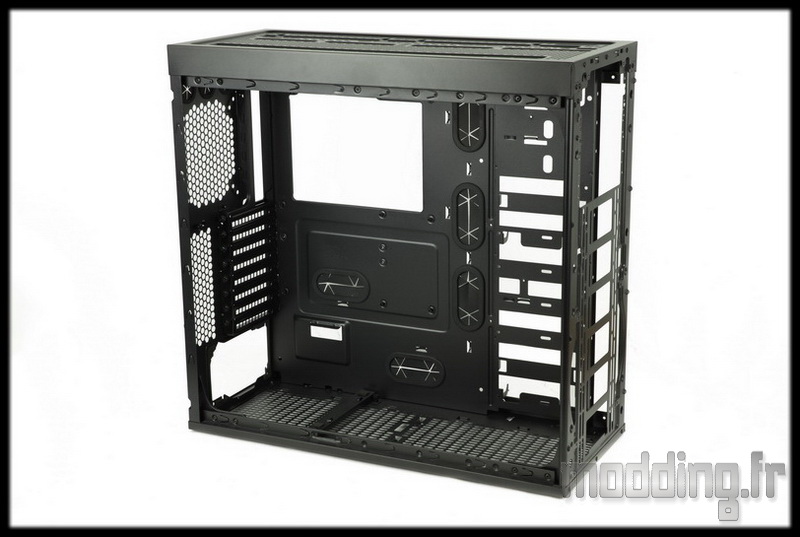

Voici le châssis du Suppressor F51 une fois les différents éléments retirés.
Le reste des pièces est riveté.

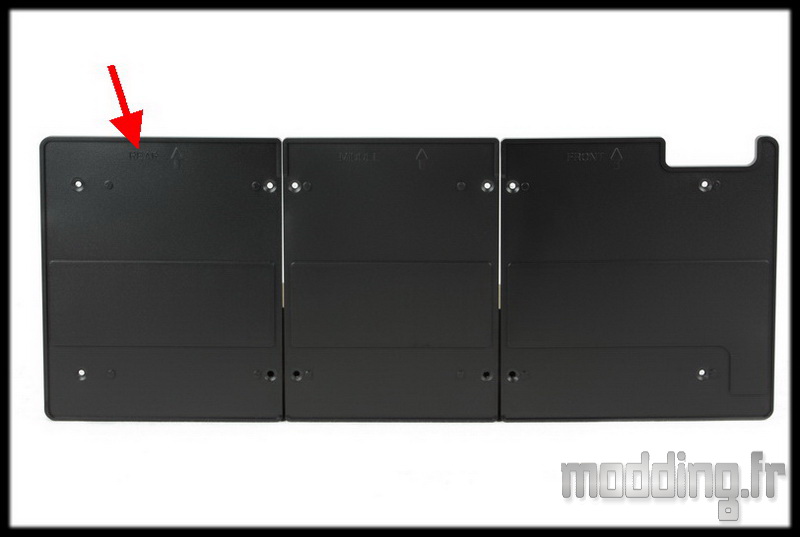

Dans les éléments amovibles, nous avons en plus des grommets, des équerres PCI et de la platine de support de l’alimentation, les trois caches du haut du châssis.
De taille différentes, Thermaltake a pris soin de noter leur emplacement directement sur le plastique.

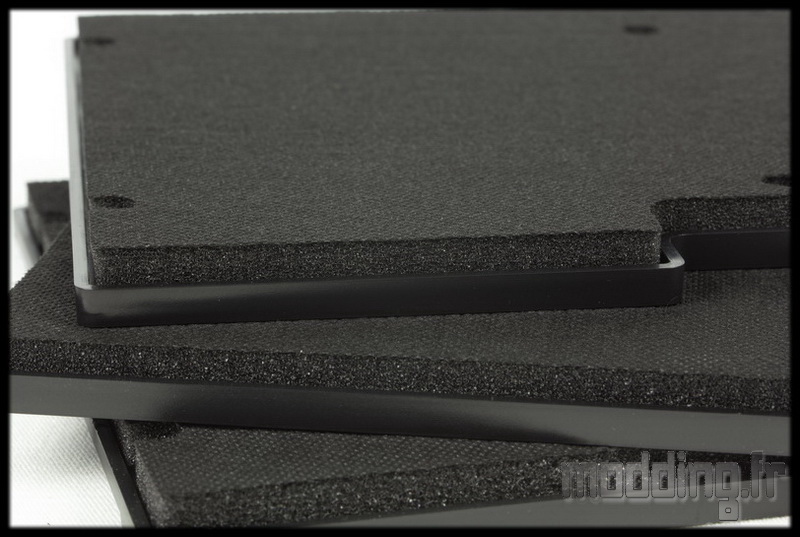

Une isolation phonique assez conséquente avec une bonne epaisseur.

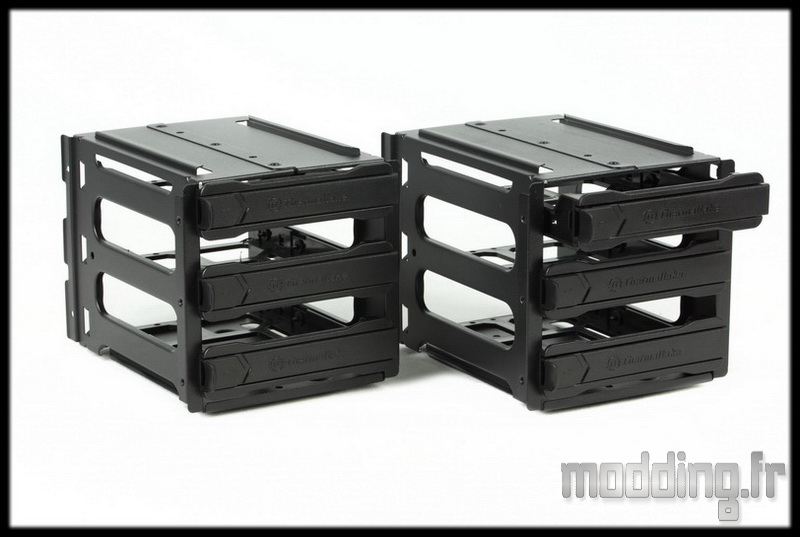

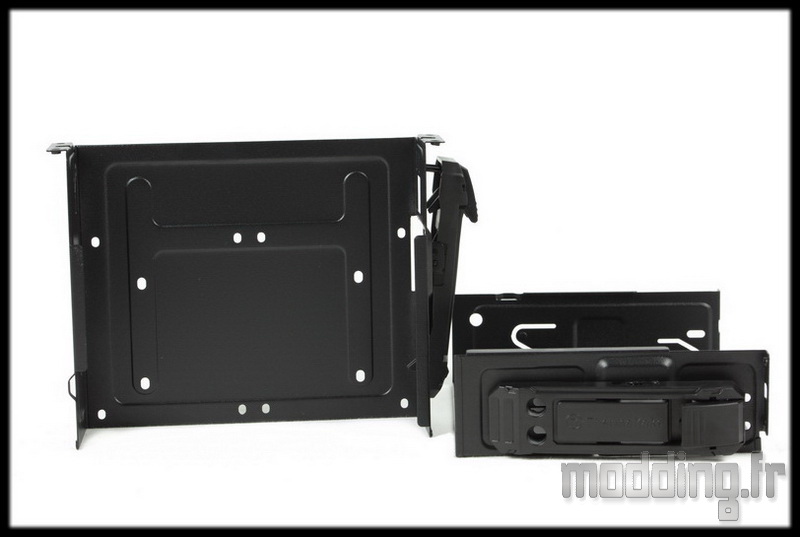

Les deux baies 3.5″.
Les deux baies 5.25″.
Nous observons sur le plateau la présence de nombreux trous qui permettent de mettre en place un disque dur 3.5″ ou deux unités de stockage 2.5″.
Si on fait le compte, nous pouvons insérer dans le Suppressor F51 jusqu’à 8 disques durs 3.5″ ou 10 unités 2.5″.
Pour rappel, les deux emplacements situées coté coulisse ne sont pas pris en compte car ils nécessitent l’utilisation des tiroirs de la baie 3.5″.

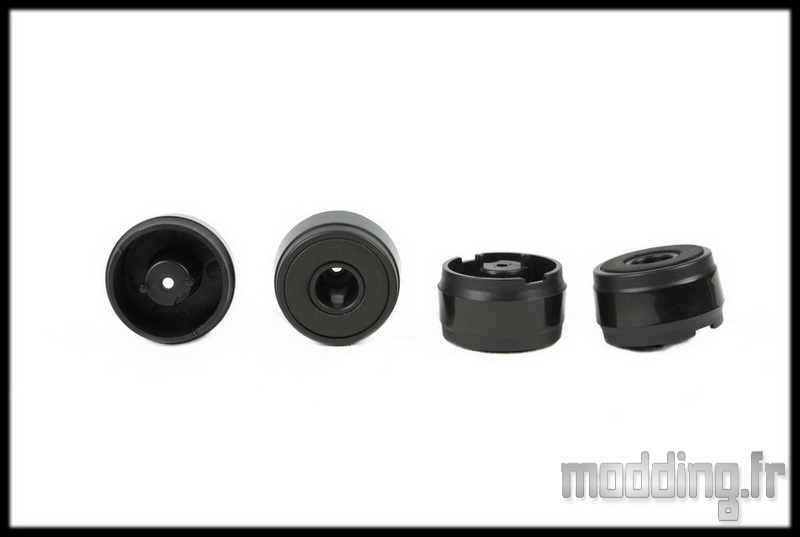

Les 4 pieds du boitier.

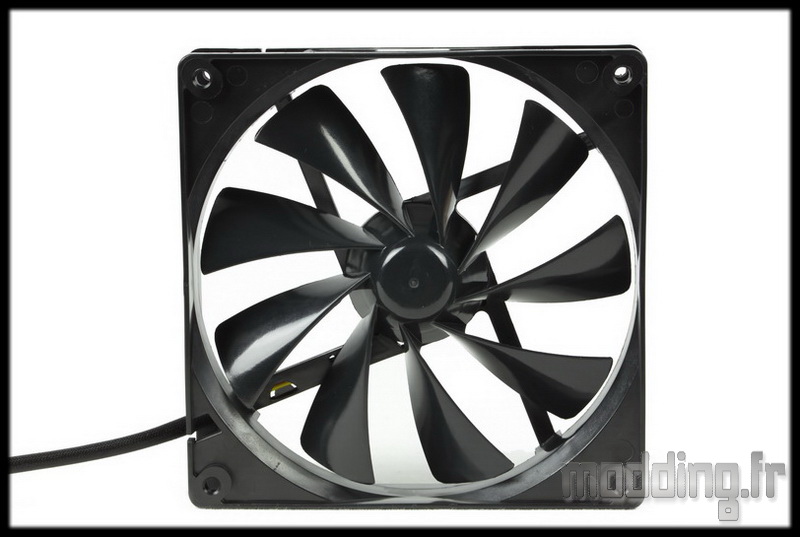

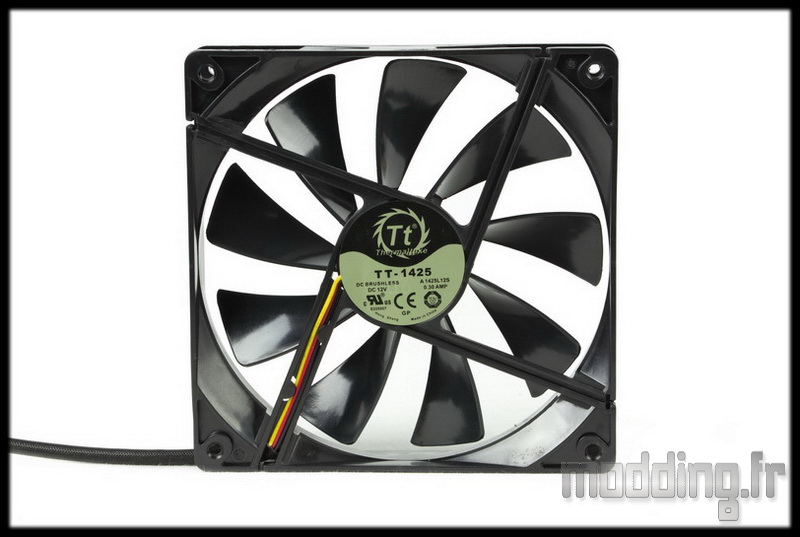

Le ventilateur 140 mm placé à l’arrière n’est autre qu’un Pure 14 de la marque.
De couleur noir, il embarque 9 pales dont le design semble s’apparenter à celles de l’hélice d’un avion.
Le câble est revêtu d’une gaine tressé noire très compacte dissimulant ses fils colorés (noir, jaune et rouge). Il mesure 500 mm et se termine par une prise 3-pins.
Sa vitesse de rotation maximale est de 1000 tr/min ce qui engendre un débit d’air de 67 CFM soit 113.8 m3/h et une pression statique de 0.76 mmH2O.

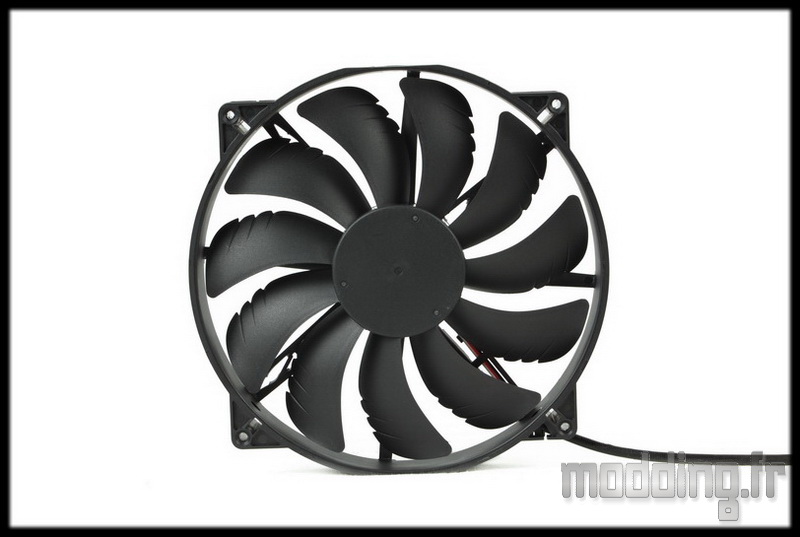

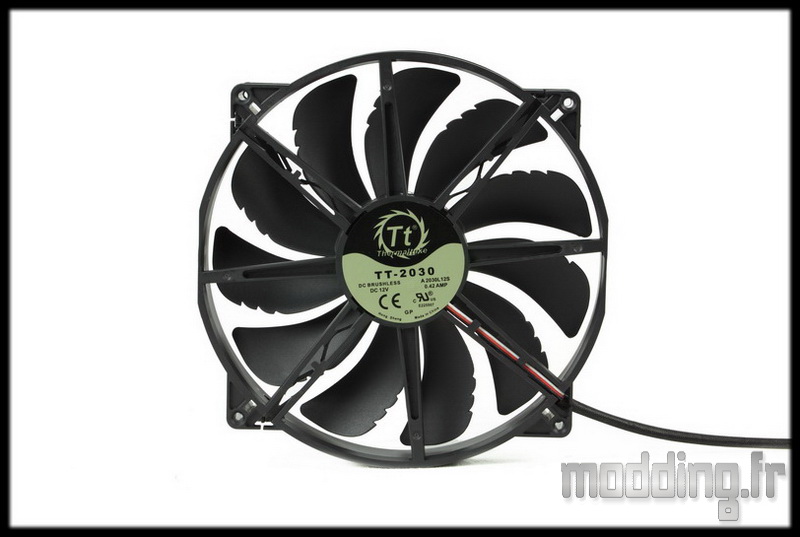

Le deuxième ventilateur placé à l’avant est un Pure 20 tout de noir vêtu avec ses 11 pales au design spécifique munis de ces trois encoches qui permettent d’améliorer le flux d’air sans augmenter le niveau sonore.
Son câble est aussi revêtu d’une gaine tressé noire très compacte dissimulant ses fils colorés (noir, jaune et rouge). Il mesure 500 mm et se termine par une prise 3-pins.
Sa vitesse de rotation maximale est de 800 tr/min ce qui engendre un débit d’air de 129.6 CFM soit 220.2 m3/h et une pression statique de 0.99 mmH2O.

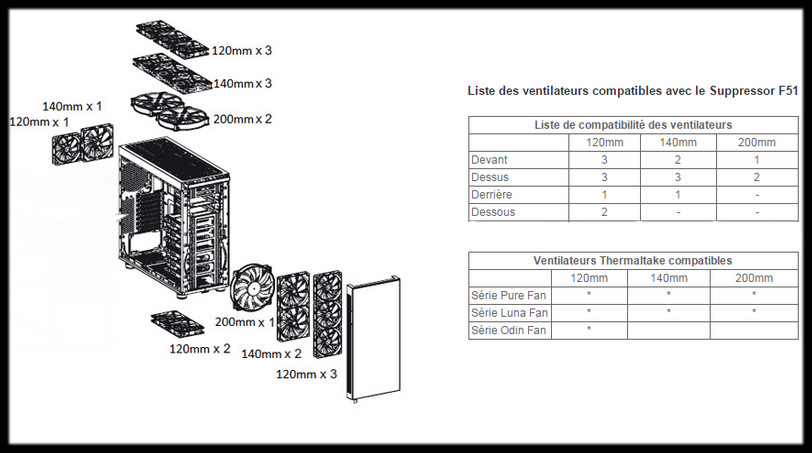

Voici un petit récapitulatif quant aux possibilités en Aircooling sur le Suppressor F51 Window.

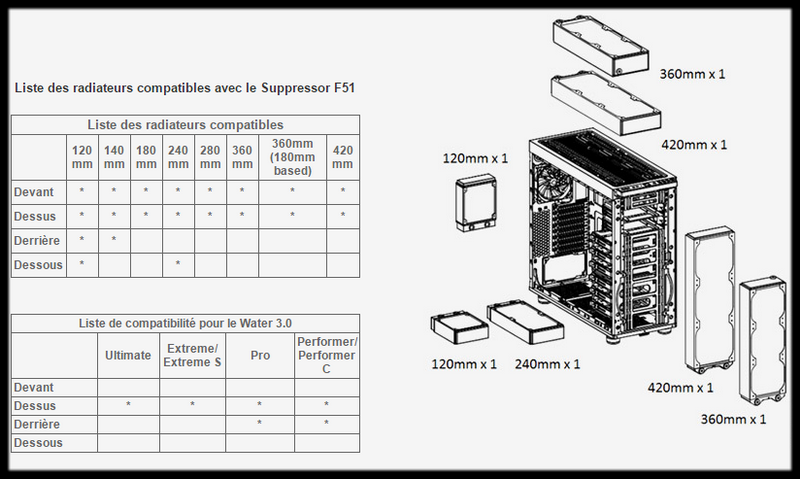

Ici nous avons le récapitulatif quant aux possibilités en Watercooling avec aussi la liste de compatibilité concernant la série Water 3.0 des AIO Thermaltake.
