Tests :
Config de test :
Les résultats des tests que nous allons effectuer dépendent grandement du type de configuration que nous avons installé dans le boitier.
En plus du relevé sonore, les relevés de température dépendent non seulement du système de refroidissement propre à chaque composant, mais aussi de leur position au sein du châssis notamment dans l’utilisation d’un AIO.
Afin d’assurer une reproductibilité de nos tests dans le temps, nous installons notre AIO (Corsair H75) sur le même emplacement et nous installons le boitier dans le même endroit de la pièce où nous effectuons les tests.
Niveau sonore
Les ventilateurs du Divider 300 TG ARGB
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
Les tests ne sont effectués que sur le ventilateur arrière du Divider 300 TG ARGB.
En effet, c’est le seul ventilateur du boitier disposant d’une prise d’alimentation 3-pins. Il s’avère discret à pleine vitesse et entre dans le monde du silence dès que l’on réduit sa vitesse de rotation.
Les trois ventilateurs aRGB présents en façade disposent d’une prise propriétaire et comme nous l’avons vu dans les pages précédentes, on ne peut faire varier leur vitesse de rotation.
Ils tournent constamment à leur pleine vitesse qui est relevée à 900 tr/min. Le niveau sonore émis par le mouvement des pales reste faible avec seulement 33.4 dB(A).
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H75 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H75 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H75 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H75 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V.
Dans le cas du Divider 300 TG ARGB, seul le ventilateur arrière est connecté sur l’adaptateur Molex. En effet, on rappelle que les trois ventilateurs en façade disposent d’une prise propriétaire branchée sur le contrôleur aRGB qui ne gère que l’éclairage. De ce fait, ces ventilateurs tournent constamment à pleine vitesse.
Nous avons équipé notre H75 d’un seul de ses ventilateurs. Il est géré dans le bios par l’application Hardware Monitor.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride au repos).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…, ni même une mouche! en même temps, elles sont masquées…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H75 se positionnent dans un boitier au format tour.
Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore à travers la porte latérale vitrée.
Le relevé “top” donne plus une indication sur la filtration de la nuisance sonore émise par notre H75 qui souffle vers le haut du boitier.
La colonne “AIO 100% – Boitier 5 V”, mettant au repos la ventilation propre au boitier, permet de quantifier la filtration de la nuisance sonore issue de la configuration. A savoir que sur notre Divider 300 TG ARGB, le H75 n’est pas positionné en haut du boitier, mais sur l’emplacement de ventilation latérale. Cette position explique le meilleur résultat obtenu lors du relevé du niveau sonore avec le sonomètre placé au-dessus du boitier.
Bien que les trois ventilateurs en façade tournent constamment à pleine vitesse, le boitier se révèle être assez silencieux dès lors que nous réduisons la vitesse des ventilateurs issus de la configuration et donc le ventilateur du H75.
On note par ailleurs que lorsque ce dernier tourne à pleine vitesse, la nuisance sonore couvre le niveau sonore du ventilateur arrière, quelle que soit la vitesse de ce dernier.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde MOS et PCH) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor (v1.42) en prenant les valeurs maximales.
De même pour le processeur, où l’on prend une moyenne des 8 cœurs.
Le ventilateur du H75 est configuré dans le bios par l’application Hardware Monitor en le le laissant constamment tourner à sa pleine vitesse.
La ventilation de la carte graphique est laissé dans son mode hybride pendant le test OCCT. Nous fixons ensuite sa vitesse par l’intermédiaire du logiciel MSI AfterBurner à 35% (soit 1280 tr/min) durant le test combiné.
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
OCCT CPU

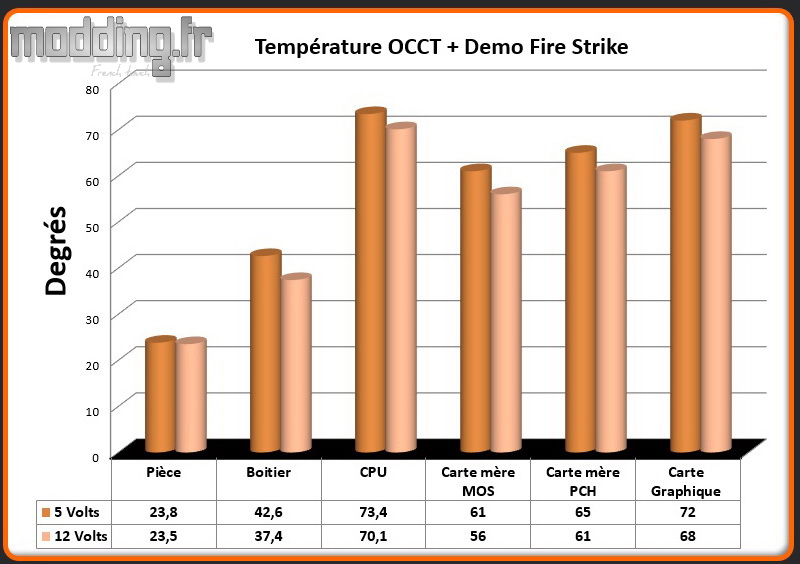

OCCT CPU + Fire Strike
Ici aussi, seule la vitesse du ventilateur arrière peut varier.
Sous OCCT, l’augmentation de la vitesse de rotation de ce ventilateur n’a qu’un faible impact sur le processeur.
Sous le test combiné, la carte graphique entre en action et réchauffe de manière conséquente l’air ambiant au sein du compartiment principal. Le ventilateur arrière qui se charge d’extraire l’air prend plus d’importance.
On note une différence de trois degrés sur le processeur. L’évacuation plus rapide de l’air chauffé par la carte graphique permet à notre H75 de mieux refroidir notre i7 10700k.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence). La configuration est alors disposée à la verticale à même le sol de manière quasi identique à sa position dans le boitier (notamment avec le Corsair H75 en position haute).
Nous établissons aussi une comparaison avec les boitiers que nous testons avec la même configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les tests sont reproduits dans les mêmes conditions si ce n’est que la température ambiante varie d’un jour à l’autre. Les résultats sont alors exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

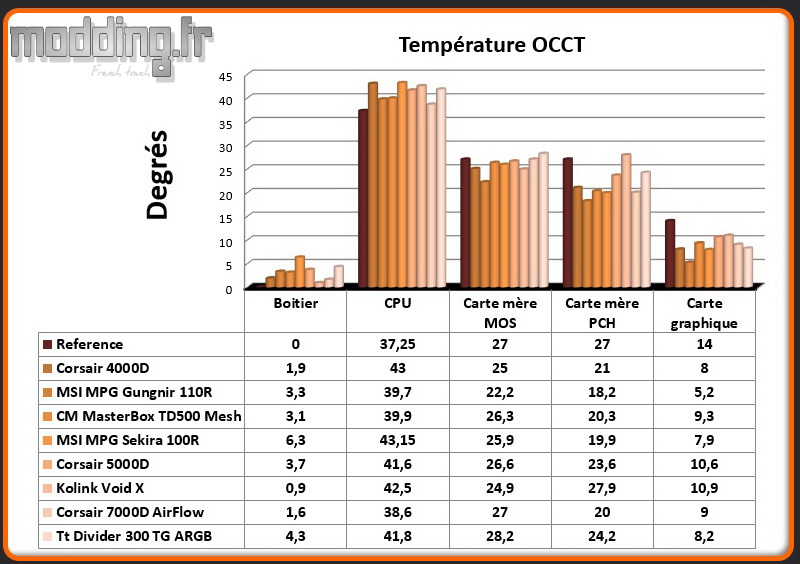

Comparatif OCCT CPU

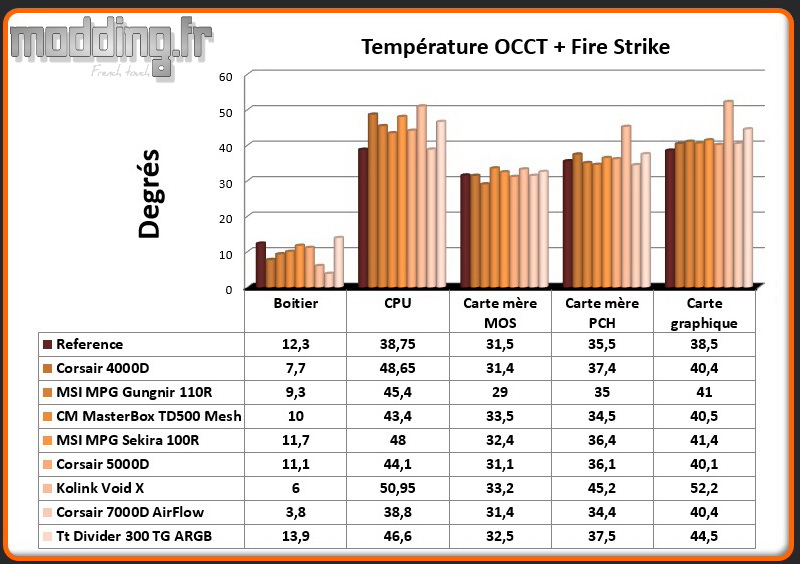

Comparatif OCCT CPU+Fire Strike
Sous OCCT, le Divider 300 TG ARGB demeure au niveau des autres boitiers testés, mis à part le gros 7000D qui profite des ses larges dimensions.
Bien sûr, des boitiers dotés d’une façade en Mesh comme le MasterBox TD500 permettent d’avoir un meilleur flux d’air entrant, par rapport à une façade pleine qu’elle soit en acier ou en verre trempé.
Sous le test combiné, la ventilation antérieure du Divider 300 TG ARGB, même avec trois unités, a quelque peu de mal à venir refroidir efficacement la carte graphique qui du coup réchauffe bien plus l’air au sein du compartiment principal qu’avec les autres boitiers.
La façade du boitier étant ce qu’elle est, une vitesse supérieure de ces trois ventilateurs permettrait certainement d’obtenir un meilleur appel d’air. Cependant, Thermaltake semble privilégier le côté visuel par rapport aux performances de sa ventilation.
Toutefois, augmenter la vitesse des ventilateurs implique une augmentation du niveau sonore, il est alors préférable que leur alimentation soit indépendante de celle des LED aRGB afin de permettre une gestion de la vitesse.
