Démontage :
On retire le panneau en verre trempé de la façade simplement en glissant les doigts au niveau des montants et en la tirant vers soi.
Afin de ne prendre aucun risque, nous conseillons de placer les mains au niveau des plots supérieurs et finir la dépose par les plots inférieurs.
Deux plots sphériques, assurant la fixation de manière invisible de l’extérieur, sont repartis sur chaque montant en acier.
Ces montants sont collés par une bande adhésive sur la face interne du verre.
De plus, ils intègrent les différentes ouïes d’aération de la façade.

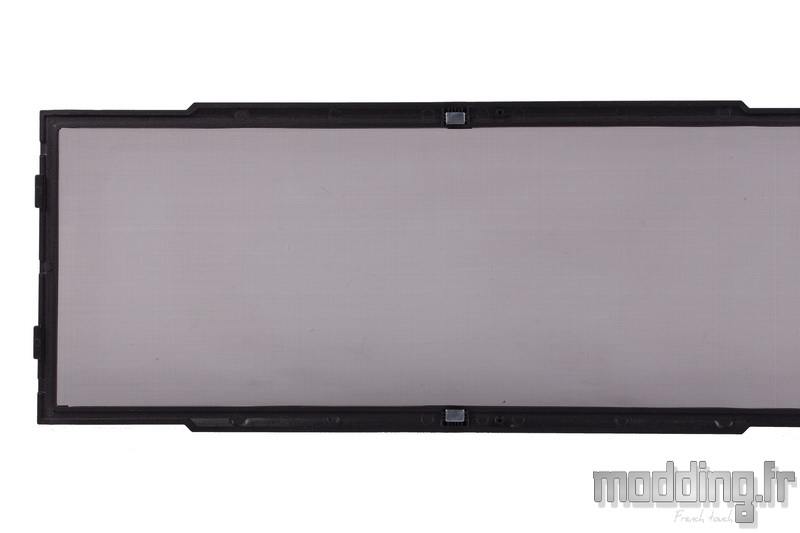

On dépose ensuite le filtre dédié à la ventilation avant du boitier.
Le filtre est encadré d’une structure en plastique.
On note par ailleurs l’absence de renforts reliant les bords afin de préserver le côté visuel sur les ventilateurs rétroéclairés.
Comme nous l’avons vu précédemment, les ventilateurs sont installés sur un support dédié qui s’avère être amovible.
Nous avons juste à retirer 4 vis et…
… Nous faisons légèrement glisser le support vers le haut afin de dégager ses deux crochets de leur emprise au sein de la paroi du châssis.
Le support est entièrement en acier et des traverses sont présentes afin de renforcer la rigidité structurelle.
Le support peut accueillir jusqu’à 3 ventilateurs en 120 mm ou 2 ventilateurs en 140 mm.
La forme oblongue des points de fixation permet d’ajuster la hauteur des ventilateurs ainsi que celle d’un radiateur de Watercooling (taille maximale : 360 ou 280).
Deux ouvertures sont positionnées sur le montant du côté des coulisses afin de glisser les câbles des différents ventilateurs.
Elles coïncident avec les ouvertures pratiquées sur le support de ventilation latérale.

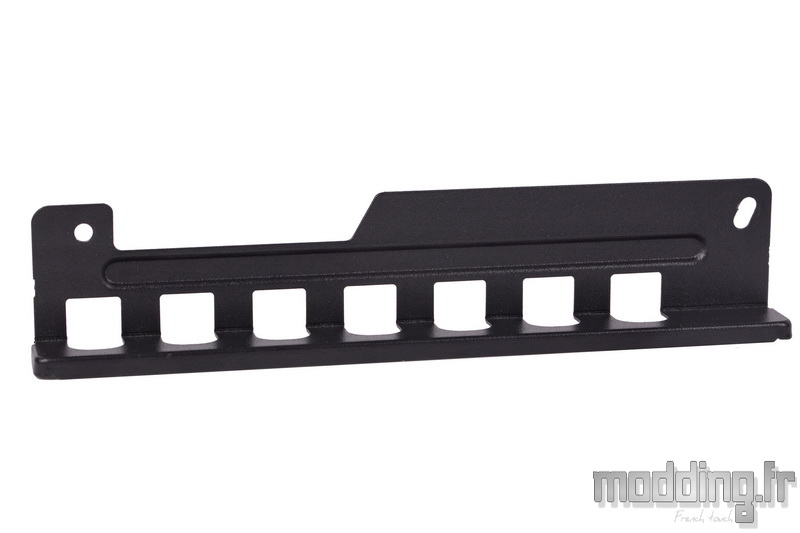

Le support des equerres.
Le cadre en acier est donc fixé sur la paroi arrière du châssis par 4 vis et un système de deux crochets.

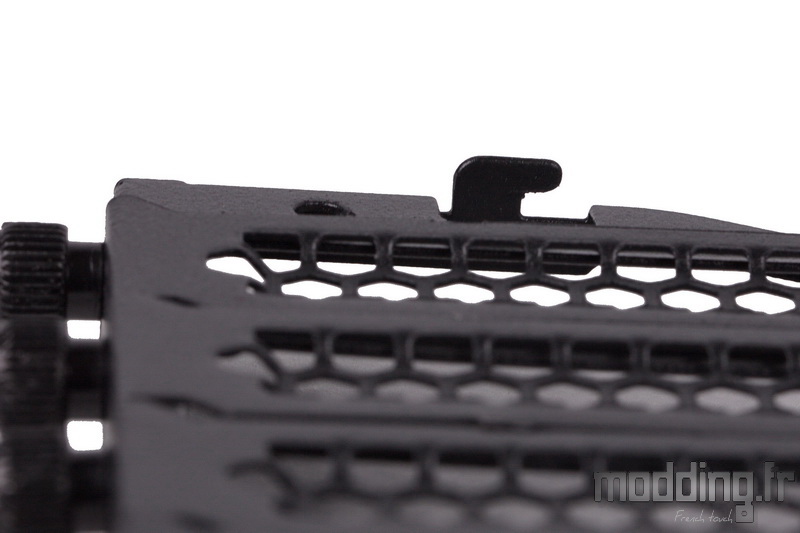

Le cache permettant de glisser les cartes filles au niveau de l’emplacement des équerres.
Le support pour SSD du compartiment principal.
Sa structure en acier vient se positionner devant l’emplacement de ventilation latérale.
Deux autres supports sont dédiés aux SSD et prennent place derrière le plateau de la carte mère sous la large ouverture permettant d’accéder à l’arrière du Socket.
La cage HDD est fixée sur la base du châssis par 4 vis.
Elle comporte deux tiroirs en plastique.
Ils peuvent accueillir un disque dur 3.5″ ou une unité de stockage 2.5″.
La fixation de ces unités de stockage passe par des vis et l’utilisation d’un tournevis.
Le panneau des connectiques est fixé au châssis par 3 vis, une centrale à l’avant et deux sur les extrémités.
La face interne du PCB du contrôleur aRGB du Divider 300 TG ARGB est recouverte d’une plaque en mousse afin de l’isoler de la structure métallique du plateau de la carte mère, et ce bien qu’il soit installé sur deux entretoises.
Le contrôleur aRGB ne gère donc que l’éclairage des trois ventilateurs aRGB du boitier.
Nous avons les prises propriétaires de couleur blanche dédiées à ces ventilateurs (FAN1, FAN2 et FAN3).
Les ventilateurs sont constamment alimentés en 12 V et en l’absence d’une quelconque gestion PWM ou d’une variation de la tension, on ne peut alors modifier leur vitesse de rotation.
La prise “FAN4″ permet de connecter éventuellement le quatrième ventilateur positionné à l’arrière du châssis. Là aussi, le ventilateur ne tournera qu’à sa pleine vitesse.
La prise “LED OUT” permet de connecter une quelconque bande de LED aRGB.
La prise “RESET/R” accueille la connectique 2-pins du câble issu du bouton Reset et permet ainsi de passer en revue les différents modes d’éclairage que propose le contrôleur.
La prise “M/B-IN” permet de relier le contrôleur au header aRGB de la carte mère afin de synchroniser l’éclairage aRGB du boitier avec le logiciel de ladite carte mère. On utilise le câble inclus dans le bundle.
Il faut que le header aRGB de la carte mère soit de type 5V/D/-/G.
On appuie pendant trois secondes sur le bouton Reset du panneau des connectiques afin d’activer la synchronisation (les ventilateurs clignotent à deux fois validant l’activation de cette synchronisation).
Le câble soudé sur le PCB n’est autre que le câble d’alimentation du contrôleur qui se termine par une prise Sata.
Le filtre inférieur.
Les deux filtres magnétiques.
Celui de gauche est dédié à la grille de la porte controlatérale.
Celui de droite est dédié à la grille de ventilation supérieure.
Nous avons vu que ce dernier est positionné sous la paroi supérieure du châssis.
Thermaltake prépare le filtre pour laisser passer les vis de fixation du ventilateur.
Le ventilateur arrière du Divider 300 TG ARGB.
Un ventilateur en 120 mm tout de noir vêtu et exempt de LED.
Son câble d’alimentation mesure 500 mm et se termine par une prise 3-pins.
Les trois ventilateurs aRGB de notre version du Divider 300 TG.
9 LED aRGB sont reparties au centre des pales. Ces dernières de couleur blanche optimisent la diffusion du rétroéclairage.
Le câble mesure 900 mm !!!
Il est constitué de 6 fils et se termine par une prise propriétaire.
Le câble réunit l’alimentation des LED aRGB ainsi que l’alimentation du moteur du ventilateur en une seule et même prise…
Nous venons de voir que Thermaltake ne donne pas la possibilité de gérer l’alimentation du moteur afin de faire varier la vitesse de rotation des pales de chacun de ces ventilateurs.

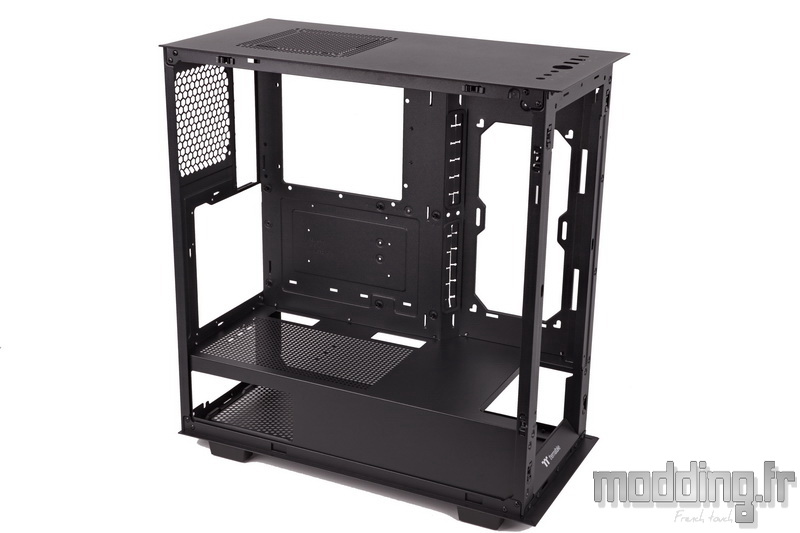

Toutes les autres pièces du châssis sont fixées les unes aux autres par des rivets.
Cela comprend aussi le cache-alimentation.
Nous n’avons pas démonté les pieds en raison de la présence du patin en caoutchouc qui recouvre la vis de fixation.
