L’intérieur :

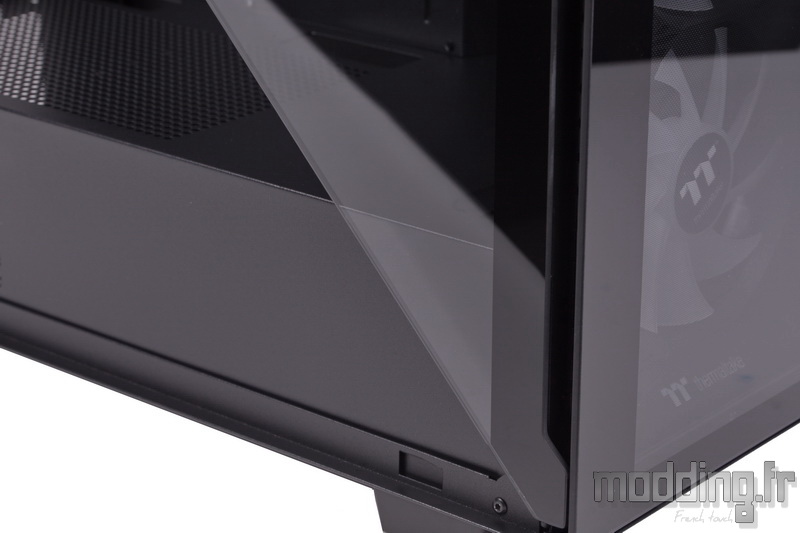

La porte latérale du Divider 300 TG ARGB étant en deux parties, sa dépose s’effectue en deux temps avant d’accéder totalement au compartiment principal.
La plaque en acier se retire comme une porte classique.

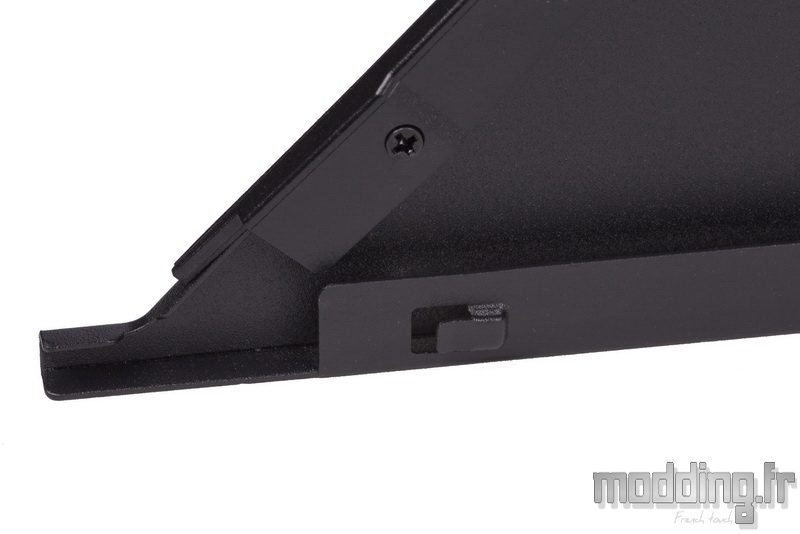

Nous retirons les deux vis à main (qui restent solidaires de la structure) et nous faisons légèrement glisser la porte vers l’arrière du boitier afin de dégager les crochets disposés sur son bord inférieur…

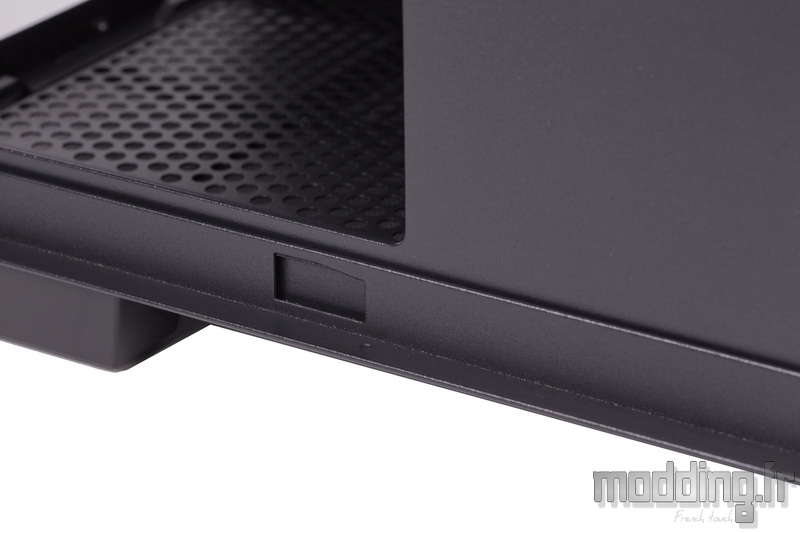

… De leur emprise au niveau de leur logement respectif positionné sur le bord inférieur du châssis.
On note que l’extension de la base dudit châssis facilite la repose de la porte.

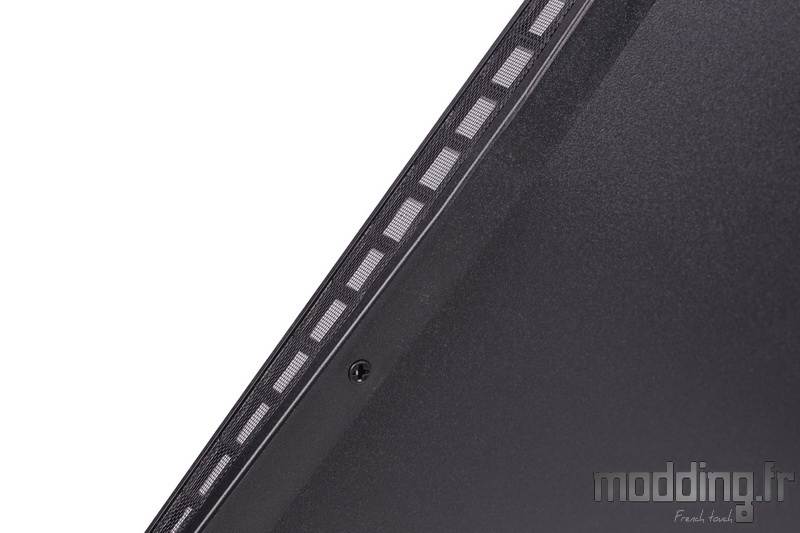

Les ouïes d’aération font partie intégrante d’une pièce en plastique fixée par des vis sur la face interne de la plaque en acier ou plus précisément sur le repli à 180° de cette plaque.
Le filtre est collé à même la structure en plastique.
Il reste maintenant à déposer le panneau en verre trempé.
Ceci dit, on peut tout à fait commencer par ce dernier.
Sa fixation reprend le système vu sur la façade. Ainsi, la marque se passe de vis à main visible de l’extérieur qui viendrait entacher le style de cette porte “Divider”.

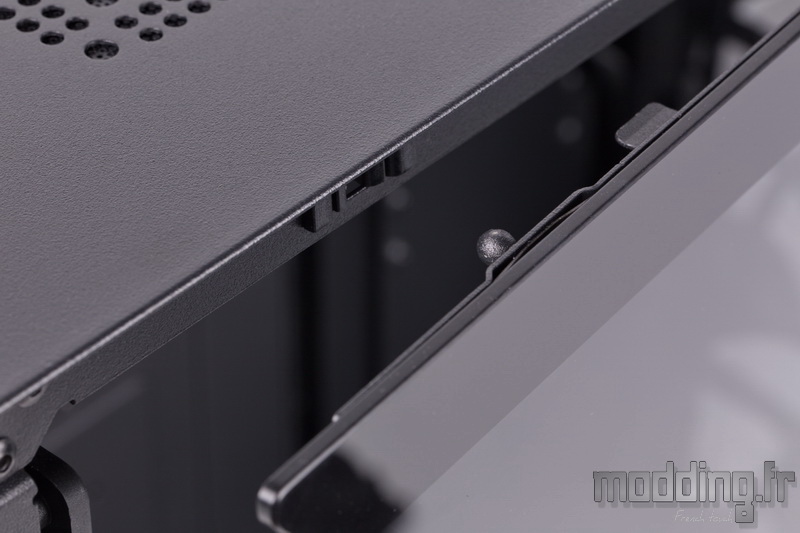

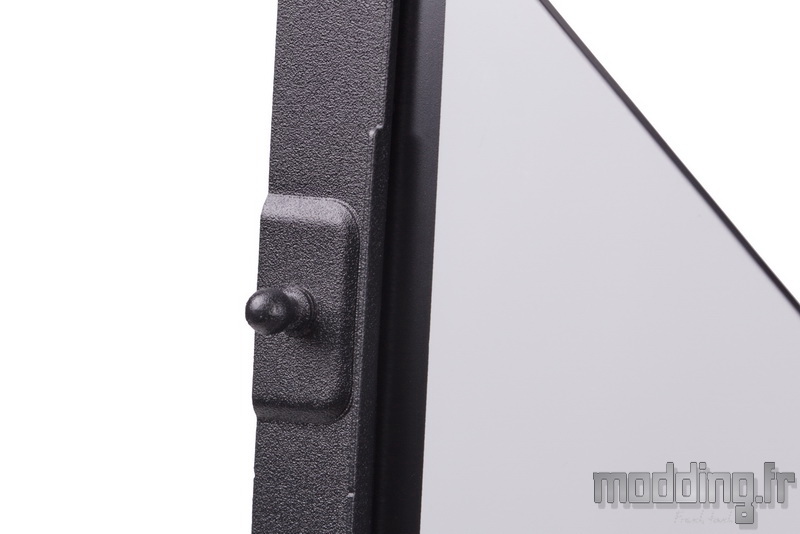

Les plots sphériques font partie intégrante de deux baguettes métalliques collées sur le bord supérieur et antérieur de la vitre.

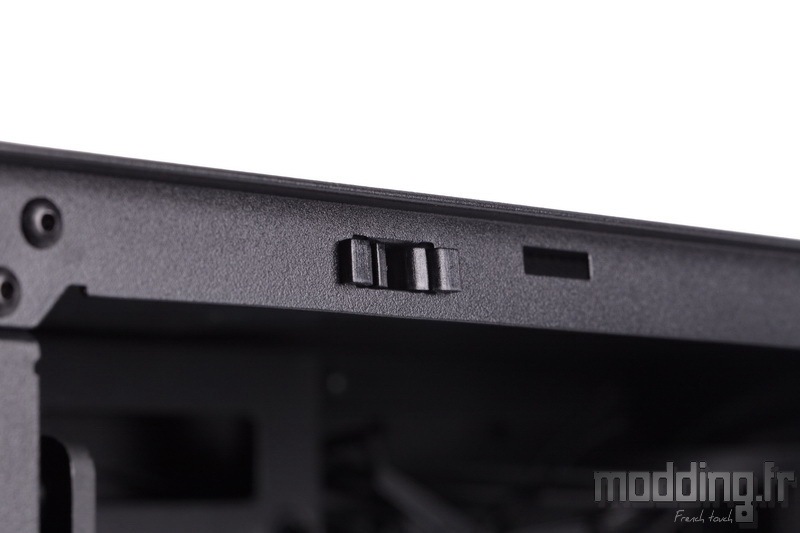

On retrouve les logements en plastique sur les bords du châssis ainsi que des petites ouvertures rectangulaires.
Ces dernières accueillent les petits taquets placés à proximité des plots sphériques et facilitent la repose du panneau.

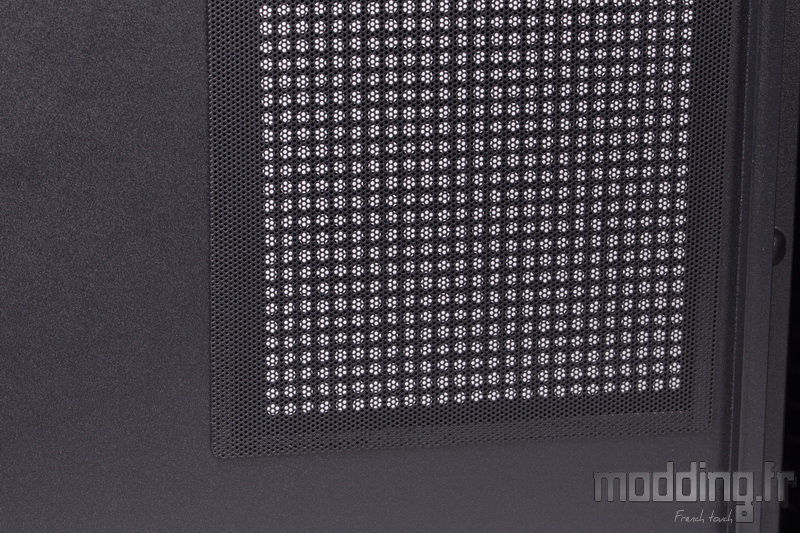

La grille de la porte controlatérale est équipée d’un filtre magnétique.
Le châssis opte pour une répartition classique dans le sens de la hauteur avec la présence d’un cache-alimentation dans la partie basse du boitier.

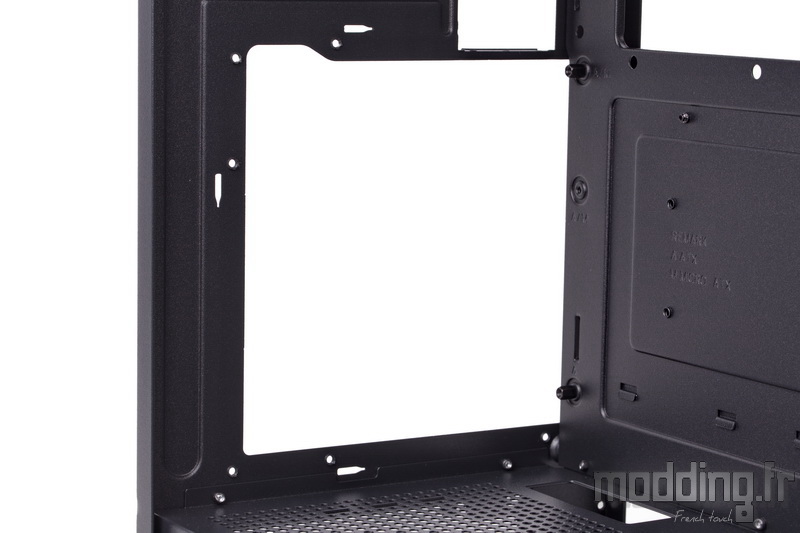

Le plateau de la carte mère est doté d’une très large ouverture pour accéder à l’arrière du Socket.
On peut noter que cette ouverture déborde allègrement de l’emplacement destiné à une carte mère au format mini ITX.
Les entretoises sont en place sur le plateau. L’entretoise centrale ne dispose pas d’un déport facilitant le centrage de la carte mère lors de son installation.
Le Divider 300 TG ARGB se limite à une carte mère au format ATX.

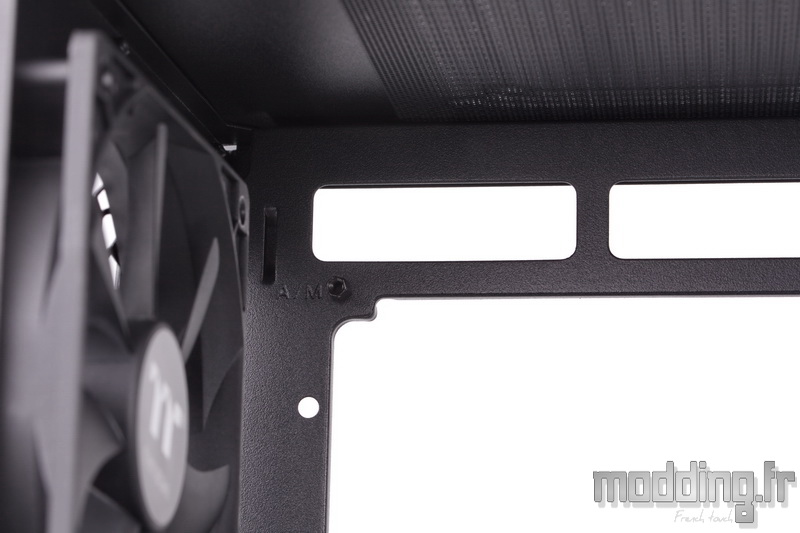

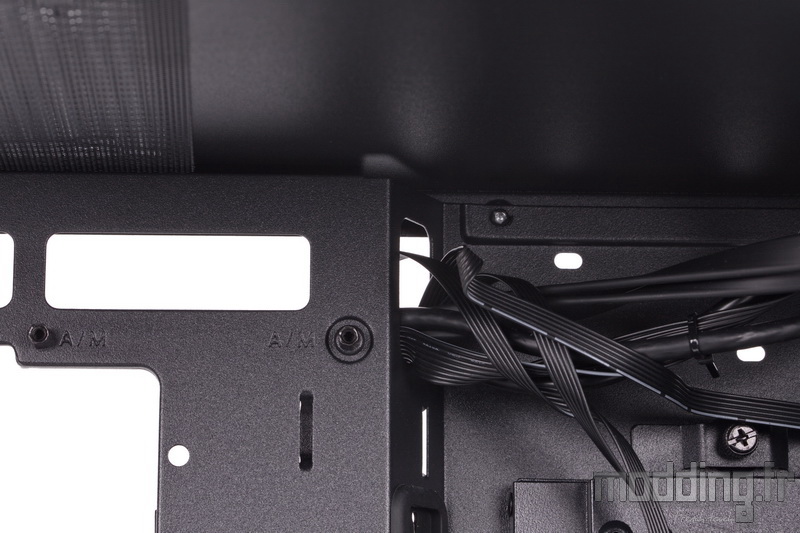

Le bord supérieur du plateau dispose d’une première ouverture positionnée dans le coin arrière afin de glisser le câble CPU et le câble issu du ventilateur installé à proximité.

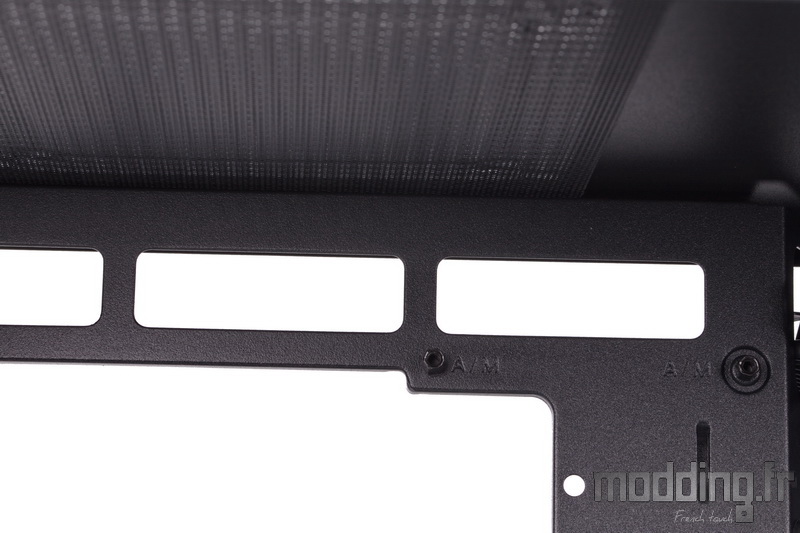

Elle est suivie par deux autres ouvertures de taille et de forme identique.
Une quatrième ouverture de plus petites dimensions est dédiée aux câbles issus du panneau des connectiques.

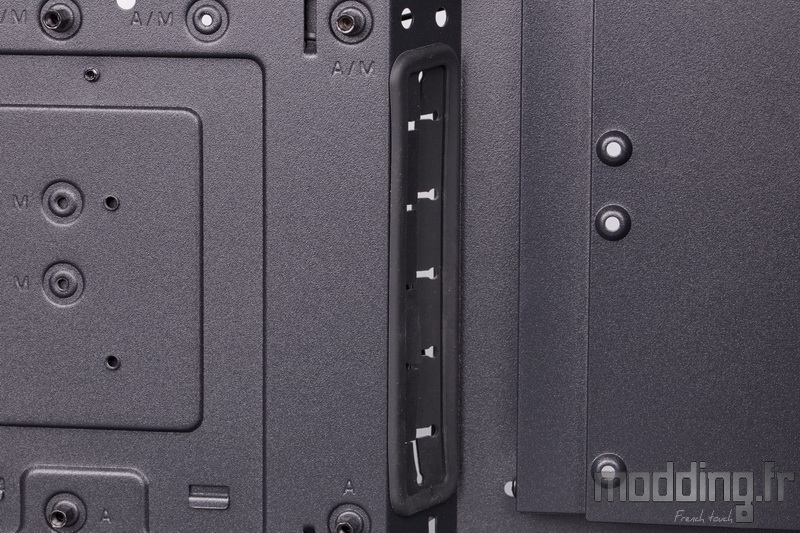

En redescendant sur le bord antérieur du plateau de la carte mère, nous découvrons un premier passage de câble…
… Suivi d’un second passage.
Tous deux sont équipés de grommet en caoutchouc.

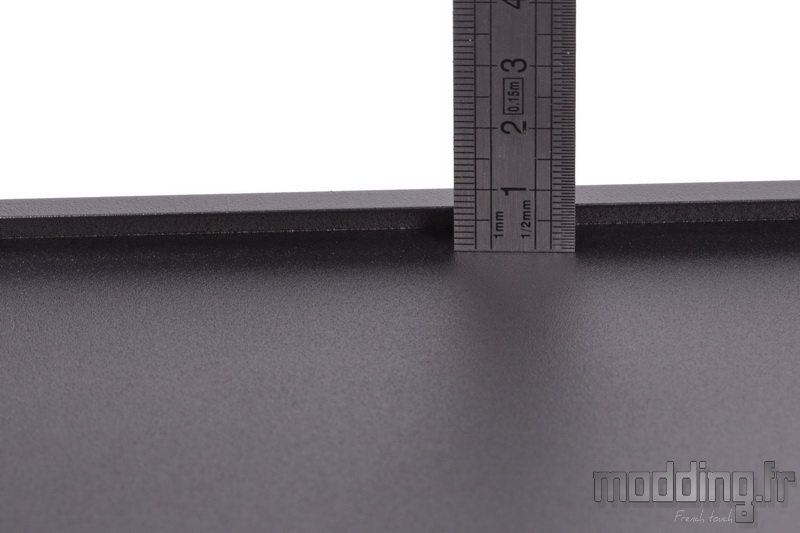

On constate que ces deux ouvertures sont placées sur un biseau engendré par le plateau de la carte mère décalant ainsi la partie antérieure vers les coulisses sur une distance de 25 mm.
Thermaltake met en place sur cette zone un support en acier disposant de plusieurs points de fixation.
Il s’agit d’un support pour SSD capable d’accueillir jusqu’à 3 unités.
La présence d’une vis à main sur le bord supérieur de ce support traduit son côté amovible.
Nous avons vu que le style de la façade n’optimise pas le flux d’air entrant.
Thermaltake propose donc une alternative en intégrant un emplacement de ventilation à l’avant du plateau de la carte mère.
Cet emplacement coïncide bien sûr avec la grille de la porte controlatérale et peut accueillir jusqu’à deux ventilateurs en 120 mm.
Le décalage de la partie avant du plateau de la carte mère vers les coulisses fait que cet emplacement se retrouve quasiment tout contre le filtre de la grille.
La présence de ce dernier permet de positionner la ventilation en extraction ou en aspiration.
La mise en place de ventilateurs à ce niveau ne vient pas gêner l’installation d’un éventuel radiateur de Watercooling à l’avant du boitier.
On peut tout aussi bien installer un radiateur sur cet emplacement (taille maximale : 240), cependant cela ne peut se faire en simultané avec un radiateur contre la paroi antérieure du châssis.
Un cache-alimentation, en acier, prend place dans la partie basse du châssis, délimitant ainsi le compartiment inférieur dans lequel nous avons une cage HDD ainsi que l’emplacement de l’alimentation.

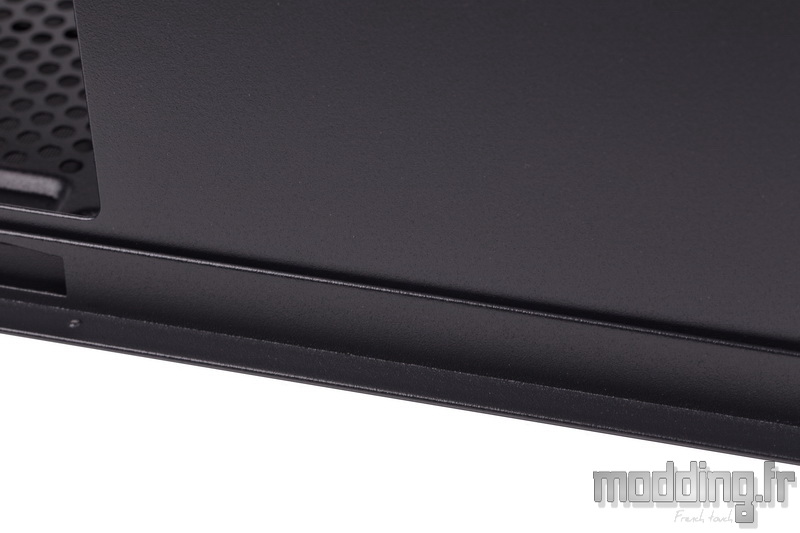

Contrairement à la majorité des boitiers dotée d’un cache-alimentation, on remarque que le flanc de ce cache se positionne tout contre le bord inférieur du châssis.
Point de support dédié à l’alimentation, néanmoins Thermaltake cède à la mode actuelle avec la présence d’une fenêtre sur le flanc du cache-alimentation afin de rendre visible la paroi latérale du bloc.
Mais…
Mais cette fenêtre ne se voit plus une fois la porte latérale du Divider 300 TG ARGB en place !
En effet, elle se positionne derrière la partie en acier de cette porte, du coup…
Nous disposons d’une ouverture permettant l’installation d’un radiateur de Watercooling à l’avant du boitier (taille maximale : 360 ou 280).
On mesure une distance d’un peu plus de 30 mm.
Une distance idéale pour les radiateurs équipant les divers AIO, mesurant généralement 27 mm d’épaisseur.

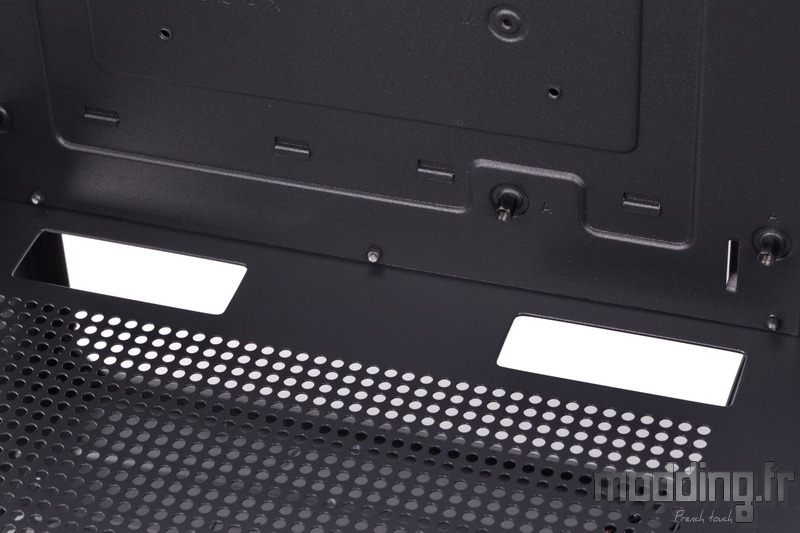

Deux ouvertures sont disposées sur le bord interne du cache-alimentation afin de glisser les différents câbles qui se connectent sur les prises présentes sur le bord inférieur de la carte mère.
On peut tout aussi bien envisager de glisser les câbles PCIe de l’alimentation.
Une grille occupe une bonne moitié du plateau du cache-alimentation.

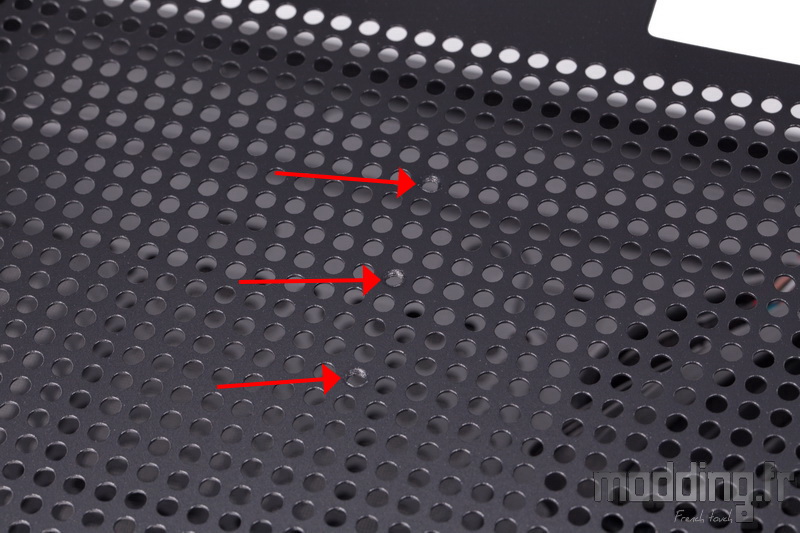

Sur le bord postérieur du cache, nous avons trois petites ouvertures rectangulaires.
Elles s’associent à trois points de fixation taraudés qui se fondent dans la masse des petits trous de la grille.
Ce dispositif nous permet d’installer le support du Riser inclus dans le bundle, et ce sur trois niveaux plus ou moins éloignés de la carte mère ou de la porte latérale.
En remontant sur la paroi arrière du châssis, on retrouve les 7 équerres.
Thermaltake n’intègre pas d’équerres verticales en plus de ses équerres horizontales.
Par contre, la marque propose sa propre solution pour ceux qui envisagent d’installer la carte graphique sur le plan vertical.
Nous avons vu que les équerres sont fixées sur un cadre lui-même fixé sur la paroi du châssis par 4 vis.
On retire dans un premier temps le cache recouvrant les vis à main des équerres, puis nous retirons ces 4 vis.
On fait légèrement glisser le cadre en acier vers la porte latérale pour libérer ses deux crochets de la paroi.
On fait pivoter le cadre sur 90° afin de positionner les équerres à la verticale et on le replace sur la paroi arrière du châssis.
Cette dernière dispose de points de fixation dédiés à cette rotation.
Le tour est joué et nous n’avons pas à nous inquiéter de la proximité de la porte latérale comme c’est généralement le cas dans la plupart des boitiers proposant cette option.
Plus haut, l’emplacement de ventilation arrière est occupé par un ventilateur en 120 mm positionné en extraction.
Ce ventilateur tout de noir vêtu n’embarque aucune LED.
Dans la partie haute du châssis, nous retrouvons l’emplacement pouvant accueillir un seul ventilateur en 120 mm ou en 140 mm.
Le filtre est donc disposé sous la paroi du châssis et se fixe par l’intermédiaire de bandes magnétiques.
En redescendant sur l’avant du châssis, nous avons le support de ventilation amovible occupé par trois ventilateurs aRGB.
Les coulisses du Divider 300 TG ARGB.
Les câbles issus de la connectique du boitier sont tous de couleur noire.

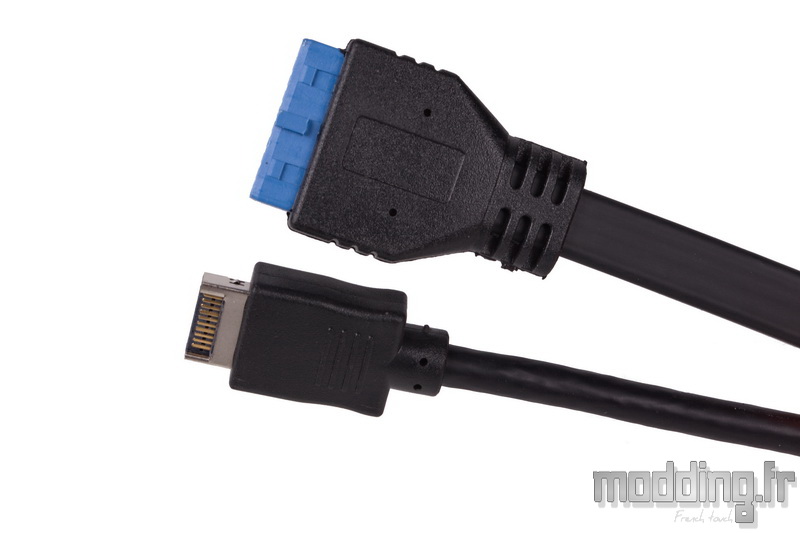

Bien que l’extrémité de la prise interne des ports USB 3.0 demeure bleue.
A ses côtés, nous avons la prise interne spécifique du port USB 3.1.
Quelques points d’ancrage sont positionnés près des principaux passages de câbles.
D’autres points d’ancrage se postent à proximité du cheminement du câble CPU, dans le sens vertical et …
… Nous en avons même sur le bord inférieur du plateau de la carte mère, juste au-dessus de l’emplacement de l’alimentation.

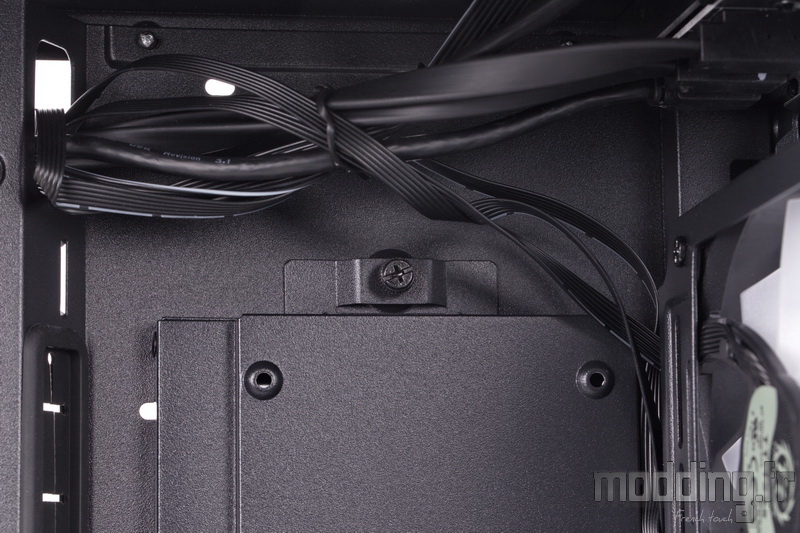

Sous la large ouverture permettant d’accéder à l’arrière du Socket, nous avons deux supports SSD en acier.
Un jeu d’encoches et une vis à main assurent leur fixation tout contre la paroi du plateau de la carte mère.
A noter que la vis à main reste solidaire de la structure métallique.
A l’avant du plateau de la carte mère, on retrouve l’emplacement pour deux ventilateurs en 120 mm.
Il est actuellement obturé par le support SSD qui donne sur le compartiment principal.

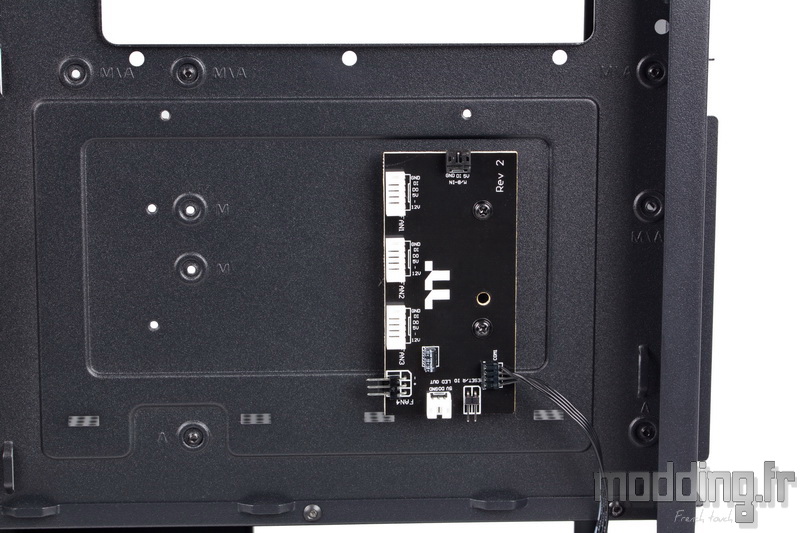

Nous sommes avec la version aRGB du Divider 300 TG, de ce fait, la marque fournit le contrôleur adéquat qui gère l’éclairage des trois ventilateurs positionnés à l’avant du boitier.
Ces derniers disposent d’une prise propriétaire mettant en commun l’alimentation des LED aRGB et du ventilateur en lui-même.
Cependant le contrôleur ne gère que les LED aRGB et non la ventilation…
Du coup, on ne peut pas faire varier la vitesse de rotation, ils tournent alors à leur pleine vitesse de manière constante.
D’autre part, on ne peut que constater la position du contrôleur tout contre l’un des principaux passages de câbles et notamment celui dans lequel nous allons glisser le (gros) câble ATX.

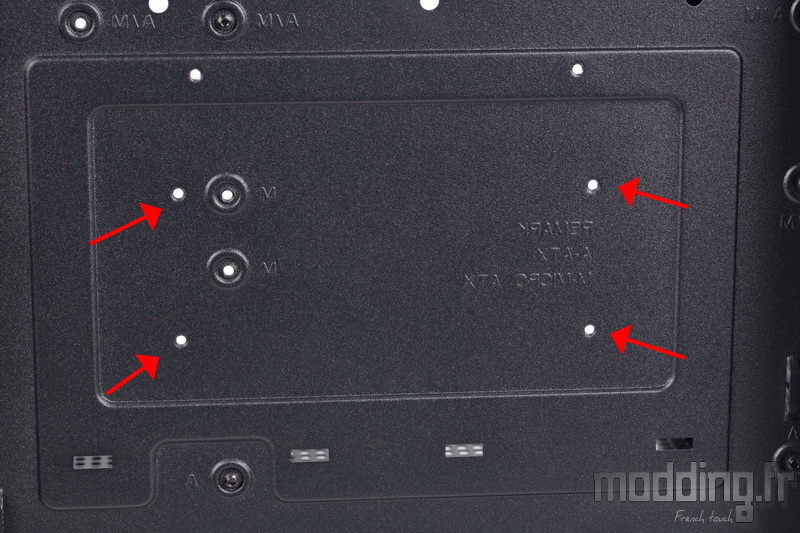

Toutefois, Thermaltake propose une alternative en incluant des points de fixation sous les deux supports SSD.
Si nous n’utilisons pas l’un de ces supports, on peut alors positionner les deux entretoises, dédiées au PCB du contrôleur aRGB, au niveau de ces points de fixation.
On éloigne ainsi ledit contrôleur des principaux passages de câbles.
On n’a pas à s’inquiéter du branchement des câbles des ventilateurs aRGB, ils sont bien assez longs.
Dans le compartiment inférieur, nous avons la cage HDD.
Elle embarque deux tiroirs en plastique pouvant accueillir un disque dur 3.5″ ou une unité de stockage 2.5″.
Nous avons vu que la cage est fixée sous le châssis par 4 vis.
Thermaltake ne permet pas de décaler la cage plus ou moins en avant du boitier. Pour autant, cette option ne s’avère pas nécessaire dans ce boitier.
L’emplacement de l’alimentation avec sa grille.
Et les patins ?
Thermaltake nous les fournit dans le bundle, il nous incombe de les positionner sur leurs emplacements dédiés.
Nous rappelons que l’avant du plateau de la carte mère opère un décalage vers les coulisses afin de positionner l’emplacement de ventilation latérale au plus près de la grille placée sur la porte controlatérale.
De ce fait, le rangement des câbles ne peut s’effectuer que derrière le plateau de la carte mère.

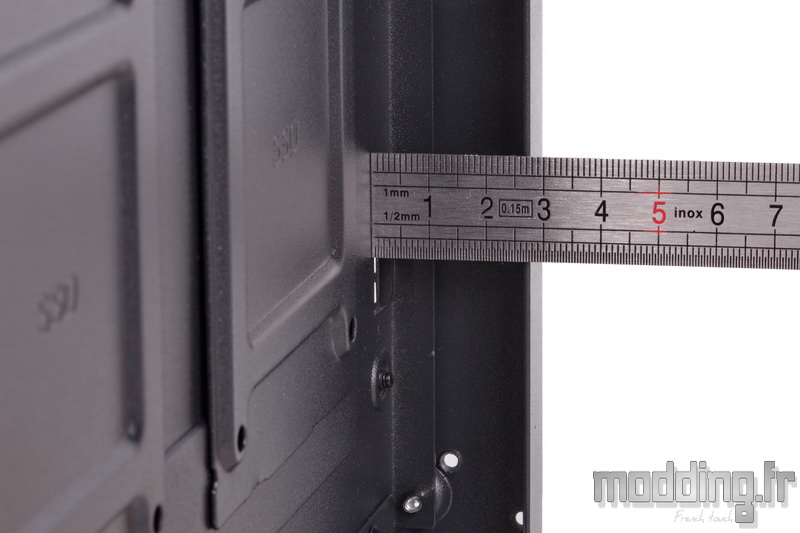

L’espace maximal alloué au rangement des câbles atteint 27 mm.
Un espace confortable auquel nous rajoutons les 7 mm liés à la structure spécifique de la porte controlatérale.
