L’intérieur :
Afin d’ouvrir les portes latérales, il suffit d’exercer une pression sur la face interne du taquet correspondant à chacune desdites portes.
Cette pression permet de libérer les plots sphériques de leur logement.

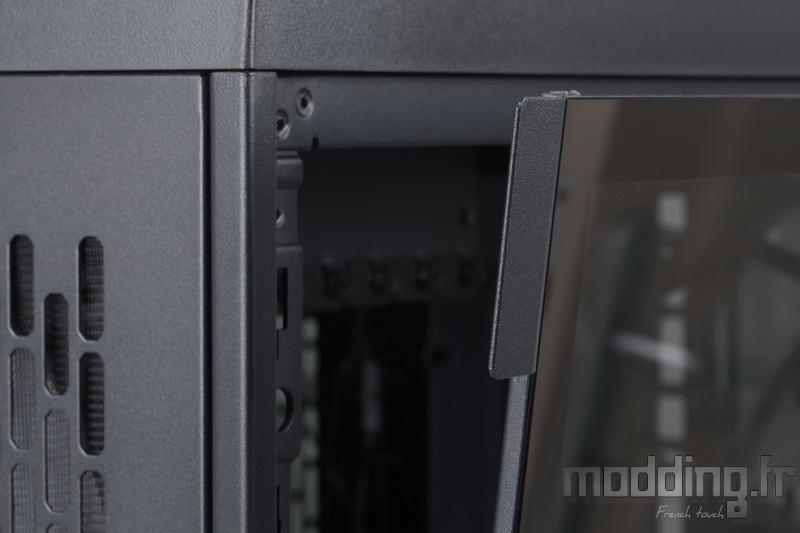

Comme on peut le voir, la porte demeure entrebâillée.
Il ne reste plus qu’à la soulever pour la mettre de côté.
Notre CTE C750 TG présente un intérieur entièrement vêtu de noir. La version Snow présente un intérieur immaculé de blanc, et ce jusqu’au cadre des ventilateurs. Seuls les différents accessoires en caoutchouc (grommets et rondelles) et les équerres demeurent noirs.
Le verre arbore une surface légèrement fumée dotée d’une teinte tirant sur le gris.

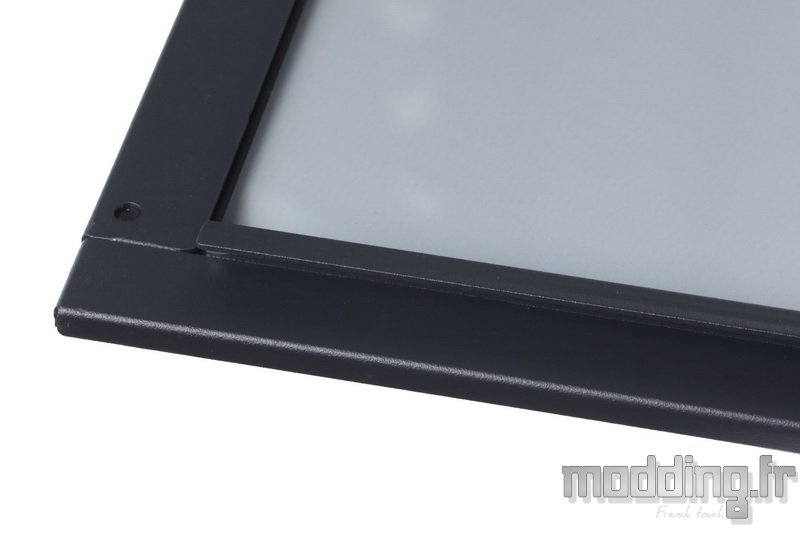

Trois baguettes en acier sont fixées sur les bords du verre trempé. Seul le bord supérieur de ce dernier reste exempt d’un quelconque accessoire.
Les baguettes latérales disposent d’un plot sphérique.
Plot qui vient s’insérer dans son logement positionné dans la partie haute des montants du châssis.

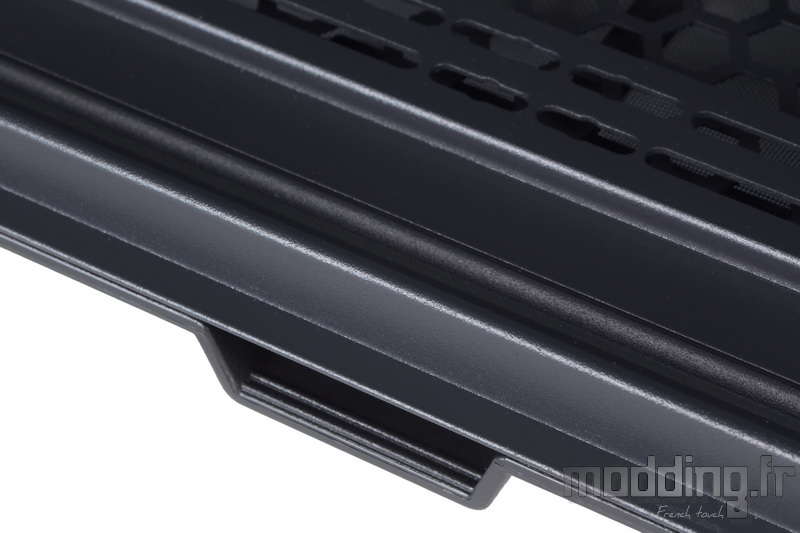

La baguette inférieure dispose d’un rail.
Il vient s’insérer sur le bord du châssis.
Le profil en “U” de ce rail permet de maintenir la porte entrebâillée lorsque nous avons exercé une pression sur le taquet d’ouverture.
Toutefois, nous conseillons de ne pas trainer pour retirer le panneau en verre trempé du boitier.
Le système d’ouverture est identique pour la porte controlatérale.
On constate que les grilles disposent d’un filtre qui demeure amovible afin de faciliter leur maintenance.
La finition de ces filtres est plus élaborée que sur le View 51 TG ARGB que nous avions testé avec la présence d’une armature en plastique et d’un maillage nettement plus fin.
Nous avons évoqué dans la rubrique précédente que le bloc d’alimentation prend place du côté des coulisses.
De ce fait, le CTE C750 TG ne dispose pas de cache-alimentation dans son compartiment principal. Un compartiment qui se dédie à l’installation de la carte mère et des composants qui sont directement connectés ainsi qu’à la ventilation, qu’elle soit ou non liée à un circuit de Watercooling.
Le boitier est large (327 mm) mais il est aussi profond comme en témoigne le large espace présent à l’avant du plateau de la carte mère.
La principale spécificité de ce boitier est la rotation à 90° de ce plateau. Ainsi, comme nous avons pu le voir en retirant la grille supérieure du CTE C750 TG, l’arrière de la carte mère se retrouve orientée vers le haut du boitier.
Le plateau de la carte mère est doté d’une très large ouverture facilitant l’accès à l’arrière du Socket.
Bien que nous ayons que 7 équerres PCI, le boitier accepte une carte mère au format E-ATX (305 x 330 mm / 12″ x 13″).
La rotation à 90° vers l’avant du châssis implique que ce qui se trouve généralement en haut dudit plateau passe à l’avant, ce qui se trouve à l’avant est orienté vers le bas du châssis et ainsi de suite.
A l’arrière du plateau (donc ce qui se trouve généralement dans la partie basse), nous avons une première ouverture équipée d’un grommet.
Elle permet de glisser les câbles issus du panneau des connectiques du CTE C750 TG (tels que le câble des prises audio) ainsi que le câblage des ventilateurs que l’on installe sur le support de ventilation arrière.
Dans la partie basse (donc à l’avant de la carte mère), nous avons 4 larges ouvertures équipées de grommets.
Leur disposition sur deux rangées permet de prendre en compte le format E-ATX.
Nous constatons que la zone située à l’avant du plateau de la carte mère est largement décalée vers les coulisses du boitier.
Au niveau du déport, Thermaltake insère une première ouverture qui est aussi équipée d’un grommet…
… Suivie d’une seconde ouverture tout aussi large.
Cette zone dispose d’une plaque en acier parsemée de petits orifices.
Certains de ces orifices sont dotés de rondelles en caoutchouc.
Il s’agit tout simplement d’un support pour unités de stockage et les points de fixations avec rondelles sont decies à l’installation d’un disque dur 3.5″.
Ce support peut accueillir jusqu’à 3 disques durs 3.5″ ou 5 SSD.
Par ailleurs, on remarque que la plaque est amovible comme en témoigne la présence d’une vis à main sur l’extrémité supérieure.
Point de cache-alimentation dans la partie basse du châssis.
Toutefois, Thermaltake installe un accessoire dans la partie antérieure du compartiment principal.
Une sorte de large équerre dont les parois se présentent sous la forme d’une grille en nids d’abeille.
Cet accessoire demeure amovible et est fixé sur la base par deux vis à main.
Le plateau supérieur dispose de nombreux orifices taraudés.
Il s’agit d’un support afin d’installer un réservoir cylindrique (ou un combo pompe/réservoir) de Watercooling.
Les différents points de fixation permettent de fixer trois modèles de la marque.
Afin de ne pas gêner l’installation d’un radiateur de Watercooling sur l’emplacement de ventilation inférieure, Thermaltake positionne le plateau supérieur à bonne distance avec pas moins de 80 mm.
La ventilation inferieure ne se fixe pas directement sur la base du châssis. Thermaltake met en place un support dédié amovible qui peut accueillir jusqu’à 3 ventilateurs en 120 mm ou en 140 mm.
Nous verrons dans la section “Montage” que l’on peut aussi installer jusqu’à 3 disques durs 3.5″ ou 5 SSD.
En remontant vers l’arrière du compartiment principal, nous retrouvons le support de ventilation arrière du CTE C750 TG.
Un des emplacements est occupé par un ventilateur en 140 mm.
Par ailleurs, on remarque que le ventilateur prend place sur la face externe du support et que le cadre demeure à distance de la grille arrière du CTE C750 TG.
En remontant vers l’avant du compartiment principal, nous retrouvons le support de ventilation avant du CTE C750 TG.
Pour rappel, les deux supports sont strictement identiques, tout comme le ventilateur en 140 mm qui occupe l’un des emplacements.
Ce dernier est aussi fixé sur la face externe du support, une face qui se positionne à plus d’une cinquantaine de millimètres de la grille filtrée.

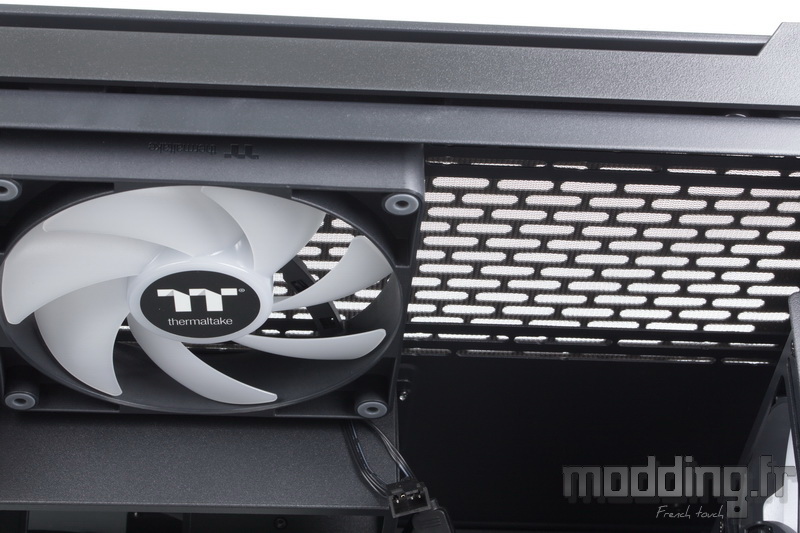

Dans la partie haute du compartiment principal, nous avons le bloc prenant en charge les équerres PCI ainsi que l’emplacement pour l’I/O Shield.
Un emplacement de ventilation peut accueillir jusqu’à 2 ventilateurs en 120 mm ou en 140 mm.
L’un de ces emplacements est occupé par un troisième ventilateur en 140 mm.
L’ensemble de ces ventilateurs disposent d’un rétroéclairage ARGB qui prend place au centre des pales.
Les coulisses avec les différents câbles issus de la connectique du boitier.
Tous ces câbles sont habillés de noir.
Et ce jusqu’à l’extrémité des prises internes des ports USB 3.2 Gen 1, généralement bleue.
A ses côtés, nous avons la prise interne spécifique du port USB 3.2 Gen 2.
On regrette que Thermaltake ne fournisse pas un adaptateur USB 3.2 Gen 1 / USB 2.0.
En effet, toutes les cartes mères ne proposent pas deux ports interne USB 3.2 Gen 1.
Dans la partie avant des coulisses, on remarque la présence d’un support de ventilation qui se positionne derrière la platine de stockage.
Ce support peut recevoir jusqu’à 3 ventilateurs en 120 mm ou en 140 mm.
Autant sur les emplacements avant, arrière et inférieur, nous allons privilégier une installation des ventilateurs en aspiration.
Autant sur cet emplacement, on choisit d’installer la ventilation en aspiration ou en extraction.
Pour cela, il faut bien sûr retirer la plaque de stockage, le support de ventilation restant à demeure, fixé par des rivets sur le châssis.
Trois petites ouvertures sont disposées sur le montant antérieur du châssis afin de passer le câblage des ventilateurs installés en façade.
Ce support de ventilation latérale ne va pas au contact de la porte controlatérale.
Nous avons une distance d’environ 35 mm avant d’entrer en contact avec le filtre associé à la grille de ladite porte. Cet espace permet d’installer les ventilateurs du côté des coulisses.
On retrouve les deux passages de câbles présents sur la zone de déport du support de ventilation latérale.

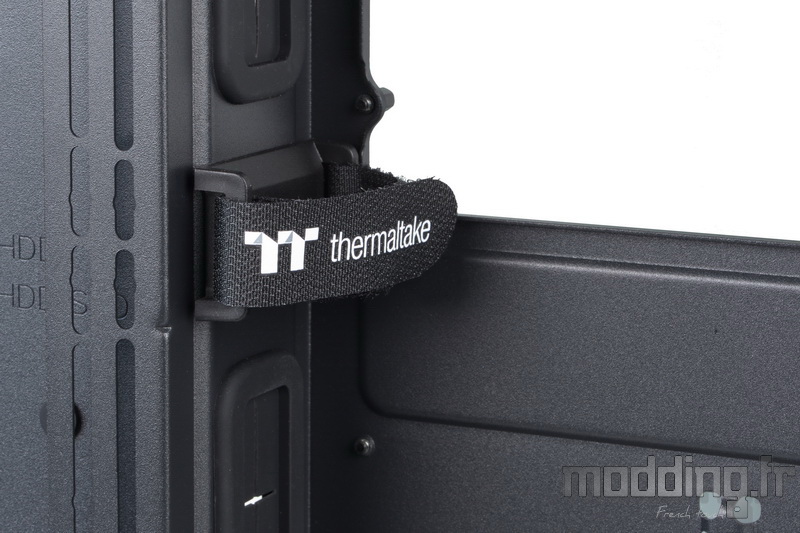

Thermaltake en profite pour mettre en place un accessoire en plastique équipé d’une bande en Velcro estampillée du logo de la marque.
On retrouve ce type d’accessoire un peu partout à l’arrière du plateau de la carte mère.
Ils permettent de prendre en charge les différents câbles issus de l’alimentation…
… Ainsi que les câbles issus du panneau des connectiques du CTE C750 TG.
On retrouve dans cette dernière zone les passages de câbles dont celui qui est dédié à l’emplacement de l’I/O Shield…
… Et celui qui est dédié aux équerres PCI.
Nous le répétons ici, Thermaltake a donc pour idée de faire passer les câbles que l’on branche sur le panneau arrière de la carte mère par les coulisses du boitier en les insérant à travers le passage présent au-dessus de l’emplacement de l’alimentation.
Ce n’est pas vraiment le trajet le plus court et surtout cela implique d’ouvrir la porte controlatérale en plus de retirer la grille supérieure pour connecter nos périphériques sur la carte mère et la carte graphique.
Toutefois, il existe une alternative avec la présence de la large encoche positionnée à l’arrière du carénage supérieur du CTE C750 TG. Nous avons donc aussi la possibilité de passer directement les câbles dans cet espace, quitte à soulever le carénage du châssis.
En plus des bandes Velcro, Thermaltake dispose de nombreux points d’ancrage dans les coulisses.
Ils adoptent cette forme particulière composée de 4 orifices ce qui permet d’installer le collier Serflex de différentes manières en fonction de l’orientation des câbles pris en charge.
A côté de la large ouverture donnant accès à l’arrière du Socket, nous avons une plaque en acier maintenue sur le plateau de la carte mère par une vis à main.
Cette plaque peut accueillir un disque dur 3.5″ ou deux SSD.
Le bloc d’alimentation prend place du côté des coulisses.
Deux patins en caoutchouc sont présents pour amortir le contact métallique entre le bloc et le châssis.
De série, le CTE C750 TG est donc équipé de trois ventilateurs en 140 mm.
Il s’avère que ces ventilateurs disposent d’un câble relativement court.
Cependant, Thermaltake fournit une rallonge PWM d’une longueur conséquente (800 mm). De plus, tout comme le câblage d’origine du ventilateur, cette rallonge est de type gigogne avec une seconde prise 4-pins mâle repiquée sur la prise 4-pins femelle.
Cela permet de connecter les ventilateurs en série.
Les ventilateurs disposent d’un éclairage ARGB et le câble alimentant les LED est indépendant du câble PWM.
Par contre, il est aussi court que ce dernier.
Thermaltake fournit aussi la rallonge ARGB qui présente aussi cet aspect gigogne.
Pourquoi Thermaltake n’a-t-il pas simplement équipé les ventilateurs de câbles plus longs ?
En fonction de la position du ventilateur par rapport à la carte mère, on peut aussi bien se passer de cette rallonge.
Mais le câble d’origine présente aussi cette fonction gigogne, ce qui multiplie le nombre de prises qui peuvent rester visibles au sein du compartiment principal.
En effet, le câble ne mesure que 60 mm jusqu’à la première prise, que ce soit le câble PWM ou ARGB.
