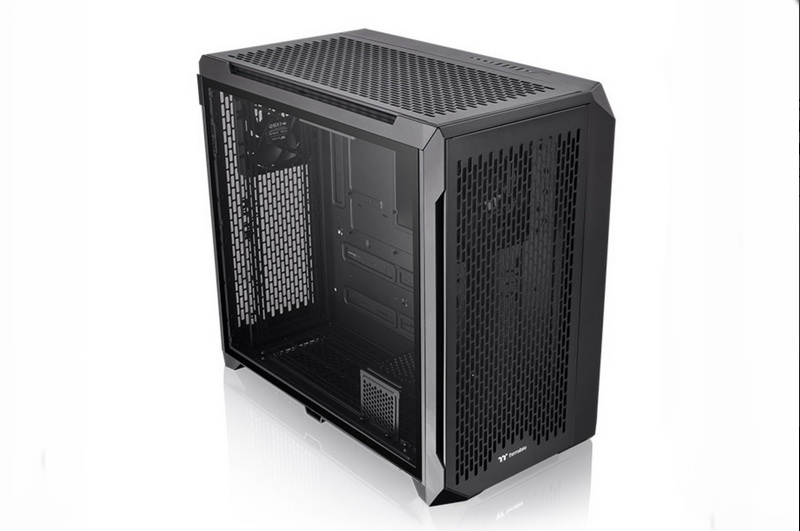

L’extérieur :
Prenons un boitier classique et nous le basculons vers l’avant de 90°.
Nous obtenons le CTE C750 TG.
En effet, avec cette nouvelle série CTE C750, Thermaltake “bouscule” justement le côté classique d’un boitier PC. La partie arrière remplace la partie supérieure qui elle-même passe à l’avant du boitier bousculant ainsi la façade au niveau de la base.
De quoi être quelque peu désorienté comme va l’être la carte mère qui voit sa connectique “s’orienter” vers le haut du châssis.
En un quart de tour, Thermaltake modifie l’aménagement interne du boitier afin d’optimiser le flux d’air en multipliant les entrées d’air.
Nous retrouvons le flux d’air classique issu de la façade.
Jusque là rien de nouveau.
Nous rajoutons une entrée d’air au niveau de la base, car la largeur du CTE C750 TG permet de déporter le bloc d’alimentation au niveau de ses coulisses. Un aspect que l’on a pu voir dans d’autres boitiers aussi larges comme le View 51 TG, tout comme l’emplacement de ventilation latérale.
Ce qui est par contre novateur, c’est l’entrée d’air qui se situe à l’arrière du boitier de taille identique à celle de la façade. Le flux d’air ainsi généré se charge essentiellement de refroidir la carte graphique tandis que la ventilation placée en façade se consacre à l’emplacement du processeur.
Sur ce dernier point, on peut constater que la rotation à 90° de la carte mère et sa position centrale au sein du compartiment principal rapproche justement le processeur de cette façade.
Plus que de jouer sur le design, Thermaltake ajuste le style de son boitier afin de se concentrer sur le refroidissement. Les grilles sont donc à l’honneur sur cette gamme CTE C750.
Le boitier demeure imposant !
Ses dimensions sont généreuses avec pas moins de 327 mm de largeur sur 599 mm de profondeur pour une hauteur totale de 565 mm.
Constitué de plastique (ABS), d’acier (SPCC) et de verre trempé, son poids est de l’ordre de 16.7 kg.
TG pour Temperated Glass.
Notre CTE C750 TG est une version du CTE C750 doté d’un panneau en verre trempé en façade contrairement au CTE C750 Air qui dispose seulement d’une grille en acier.
Ce panneau en verre de 4 mm d’épaisseur mesure 180 mm de large sur 510 mm de haut.
Thermaltake appose son logo dans la partie basse de la vitre.
La façade en elle-même mesure 320 mm de large dans sa totalité.
7 mm de moins que la largeur du boitier ?
En effet, les montants de la structure de cette façade partent légèrement de biais vers les portes latérales.
On constate ainsi que le verre trempé n’occupe pas toute la largeur du boitier et laisse un espace d’une…
… Quarantaine de millimètres de part et d’autre, et ce afin que l’air s’engouffre au niveau de la grille qui se positionne derrière ce panneau en verre trempé.

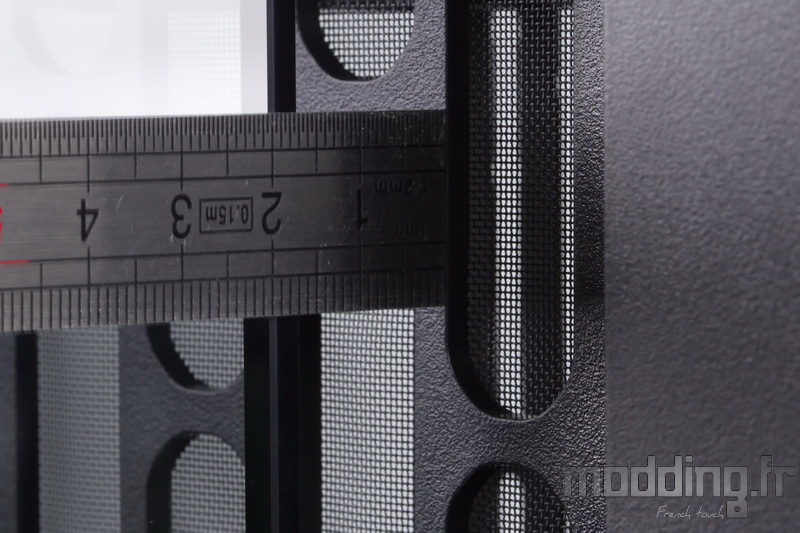

De plus, dans le but de favoriser l’entrée d’air, la vitre se positionne à 17 mm de cette grille.
Tout comme au niveau de l’extrémité inférieure, le bord supérieur demeure à distance du bord de l’armature de la façade.
On note que ce bord présente un large biseau en interne menant droit à la zone grillagée.
Cette zone n’occupe pas non plus la totalité de la façade.
Une bande de 58 mm, reprise au niveau de la partie haute du boitier, est entièrement pleine.

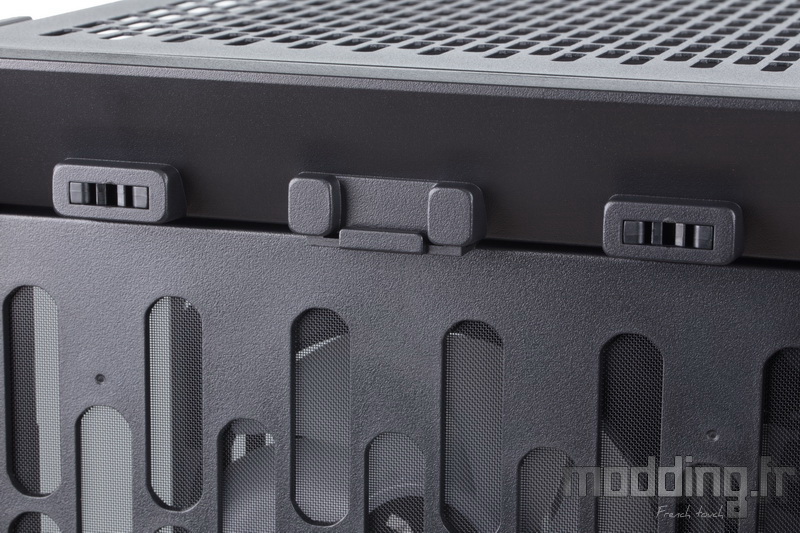

Les extrémités du verre trempé sont prises en charge par une petite plaque en acier qui revient sur le tranchant du verre.

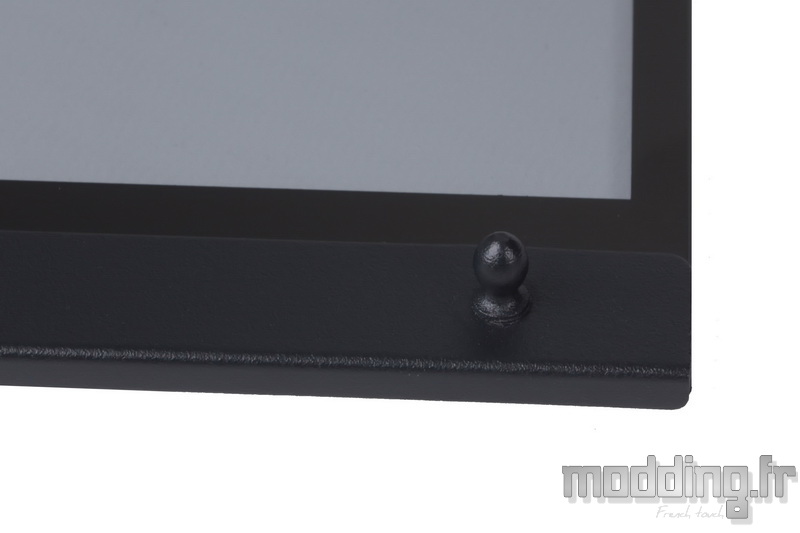

Ces pièces en acier, scotchées sur la face interne du verre, disposent de deux plots sphériques.
Ils participent au système de fixation de la vitre et viennent s’insérer en force dans leur logement respectif.
Une fois que nous avons déposé le panneau en verre trempé, nous accédons à la grille qui dissimule la ventilation avant du CTE C750 TG.

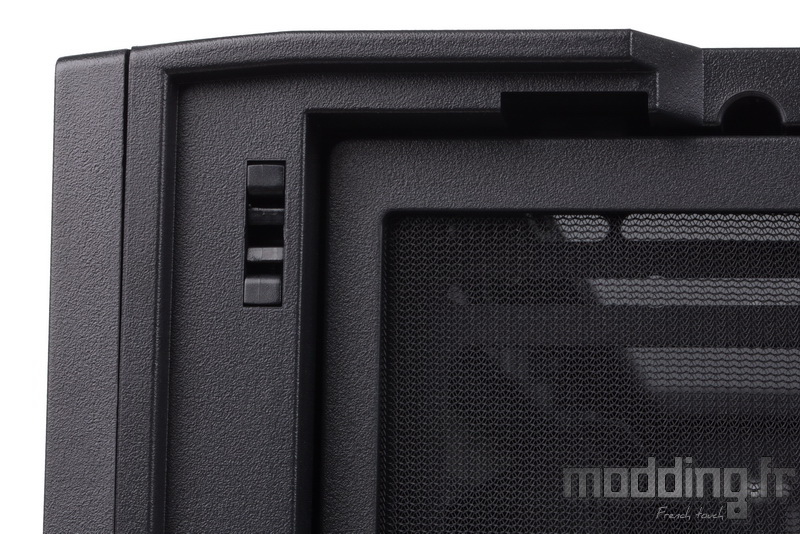

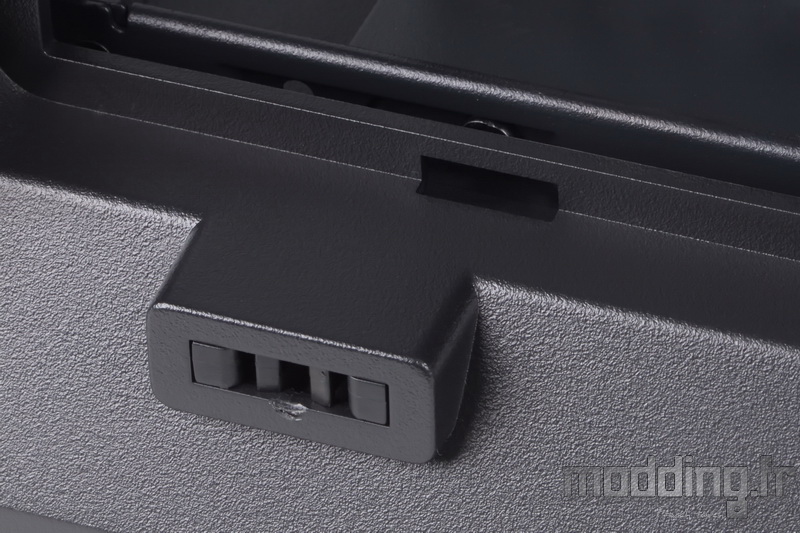

Un loquet situé sur la partie supérieure de l’armature en plastique de cette grille permet de déposer cette dernière.
Un filtre est installé sur la face interne de l’armature en plastique.
En plus du loquet, le bord inférieur dispose de deux appendices qui viennent se loger dans la structure de la façade.
Nous accédons à la ventilation avant du CTE C750 TG qui dispose d’un premier ventilateur en 140 mm positionné dans la partie haute de cet emplacement.
La couleur blanche des pales permet de diffuser l’éclairage émis par les LED ARGB positionnées au centre du ventilateur.
L’emplacement propose une multitude de points de fixation afin d’accueillir jusqu’à 3 ventilateurs en 120 mm ou 3 ventilateurs en 140 mm, voire 2 ventilateurs en 200 mm.

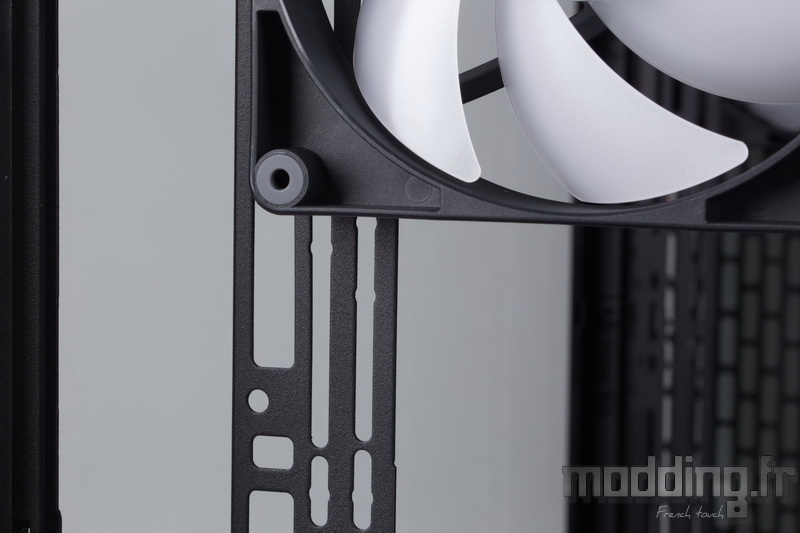

La forme oblongue de ces points de fixation permet d’ajuster la hauteur de ces ventilateurs ou celle d’un radiateur de Watercooling (taille maximale : 360 ou 280 (420 dans le cas d’un AIO)).

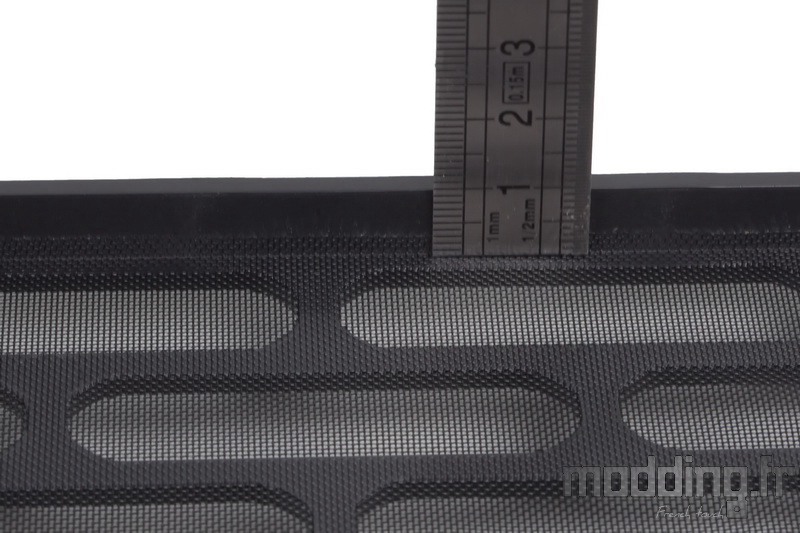

On remarque que la structure en acier de ce support décale la ventilation avant du CTE C750 TG d’une quarantaine de millimètres par rapport à la face interne de la façade.
Nous rajoutons une dizaine de millimètres avant d’être en contact avec la grille en elle-même.
De quoi envisager de passer aussi le radiateur d’un AIO à l’avant de cette paroi.
La porte principale est entièrement constituée de verre trempé permettant d’avoir une vue d’ensemble sur le compartiment principal du châssis et donc sur la configuration que nous y installons.
Le panneau, de 4 mm d’épaisseur, mesure 540 mm de profondeur sur 495 mm de hauteur.
Le bord inférieur de la vitre se positionne au niveau de la base du châssis en acier.
Tout contre la structure en plastique de la façade, nous notons la présence d’une partie du montant de châssis. Un aspect que l’on retrouve sur le bord opposé du panneau en verre trempé.
Par ailleurs, la structure en plastique des pieds du CTE C750 TG demeure indépendante du carénage de la façade.
Ces pieds relèvent le boitier de 35 mm.
Sous le châssis, on devine la présence d’un tiroir doté d’une petite poignée.
Une poignée qui facilite grandement l’extraction du tiroir filtre inférieur occupant toute la profondeur du CTE C750 TG.

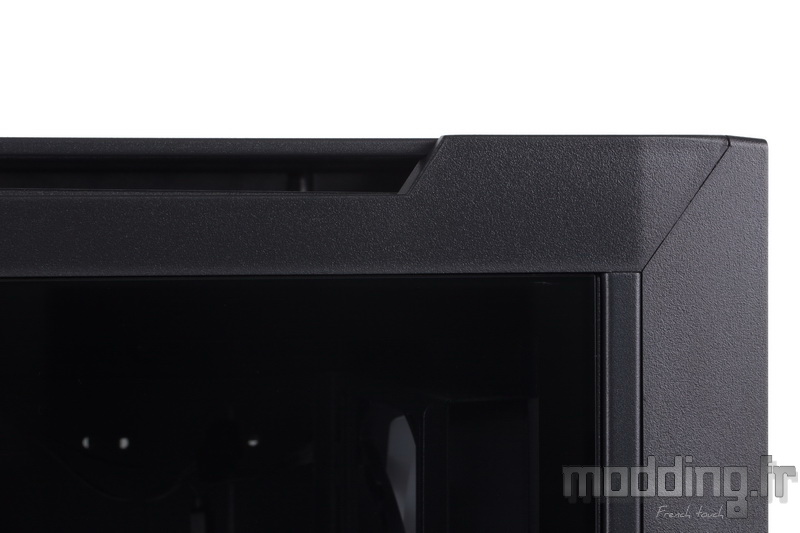

Le verre trempé monte au niveau du carénage supérieur du CTE C750 TG.

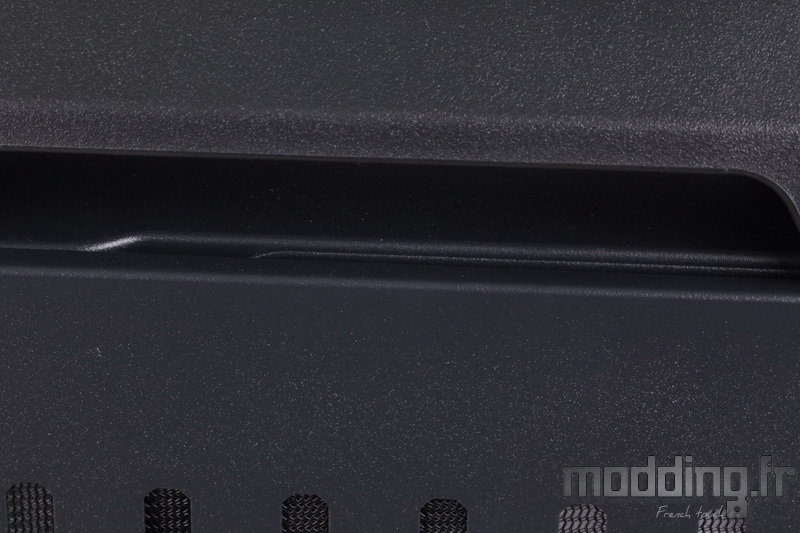

Ce carénage en plastique est doté d’une large encoche facilitant le retrait de la grille supérieure du boitier.
Dans le coin supérieur et arrière du panneau en verre trempé, nous avons un taquet de 50 mm de hauteur qui va nous aider à ouvrir la porte principale.
Le système de fixation de cette dernière demeure tout aussi discret que celui du panneau de la façade.
La porte controlatérale est entièrement constituée d’acier.
On retrouve le système d’ouverture similaire à celui de la porte principale.
La structure en acier n’est pas totalement pleine.
En effet, la porte dispose d’une première grille située dans le coin inférieur et arrière qui correspond à l’emplacement du bloc d’alimentation.
Une seconde grille positionnée à l’avant de la porte occupe toute la hauteur de cette dernière.
Elle correspond à l’emplacement de ventilation latérale du CTE C750 TG.

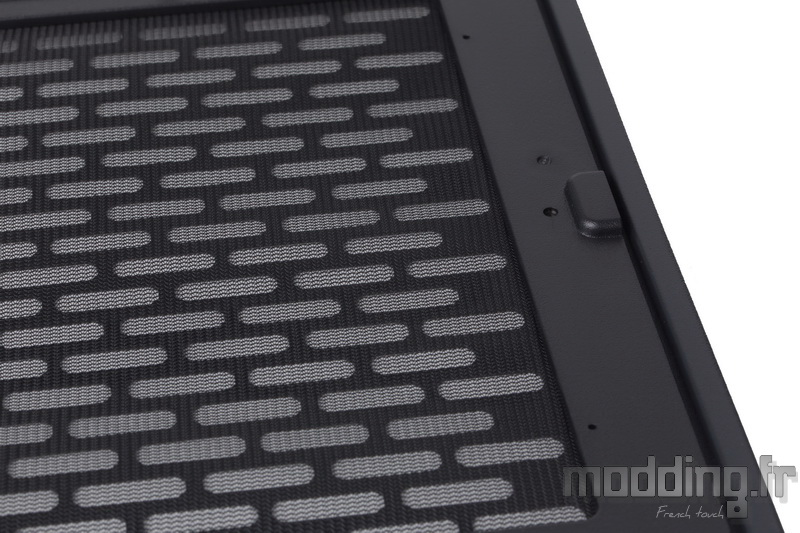

Les deux grilles sont filtrées.
Conformément au nouveau facteur de forme du boitier baptisé “CTE Form Factor”, la paroi arrière n’a plus rien à voir avec les boitiers classiques.
Le seul élément qui demeure est l’emplacement de l’alimentation en partie basse.
Si ce n’est que sur le CTE C750 TG, cet emplacement se trouve dans une position verticale, car le bloc d’alimentation prend place dans les coulisses du boitier.
Au-dessus de cet emplacement, nous avons une ouverture rectangulaire disposant d’un insert en caoutchouc.
La raison de sa présence ?
Sur le CTE C750 TG, le plateau de la carte mère subit une rotation de 90° ce qui fait que l’ensemble des connectiques du panneau arrière de la carte mère se retrouve dans la partie haute du boitier.
Thermaltake propose de faire passer les câbles des périphériques (clavier, souris, écran, etc…) par cette ouverture pour les faire cheminer au niveau des coulisses avant de les glisser à travers les ouvertures présentes au niveau de l’I/O Shield et du module des équerres PCI.
Dans la partie supérieure de cette zone, Thermaltake retranscrit en lettres blanches le nom spécifique au nouveau design de ce boitier.
Là où nous devrions avoir l’emplacement des équerres PCI et de l’I/O Shield, une large grille occupe toute la hauteur du boitier.
Elle mesure 170 mm de large sur 440 mm de haut.

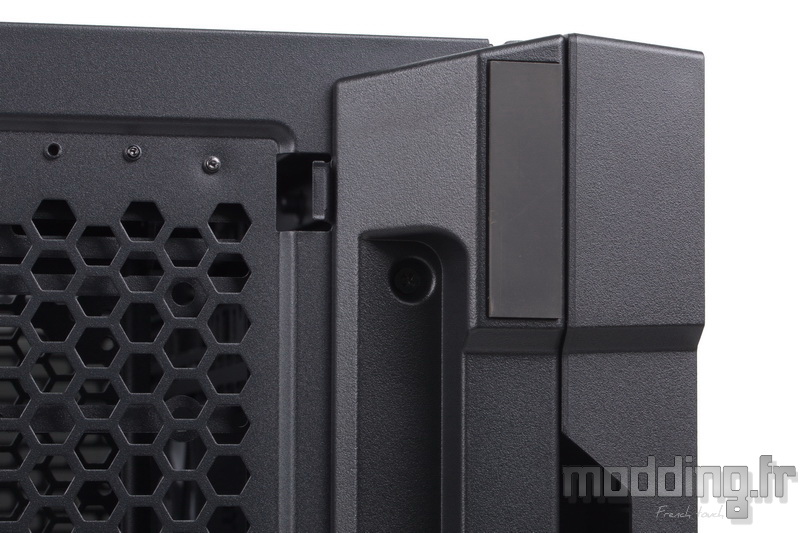

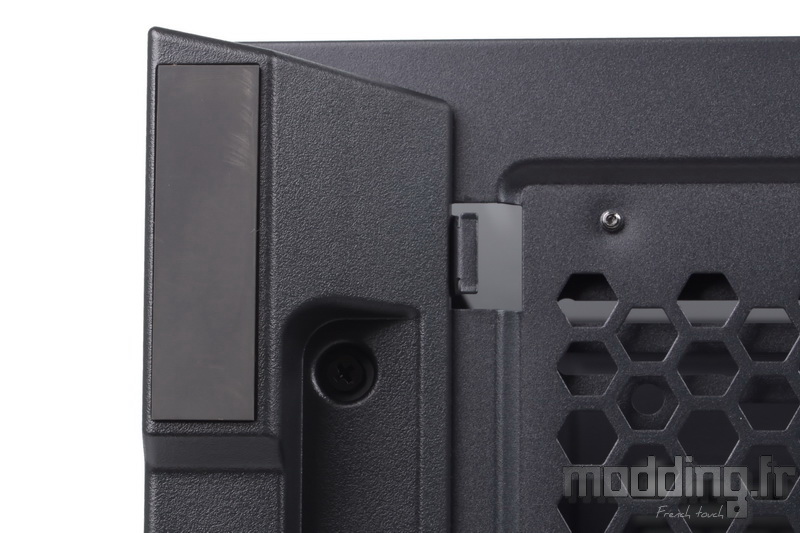

On retrouve les taquets des portes latérales qui débordent légèrement de la paroi arrière afin de faciliter leur prise en main.
L’extrémité du carénage supérieur dispose d’une large encoche facilitant sa désolidarisation du châssis.

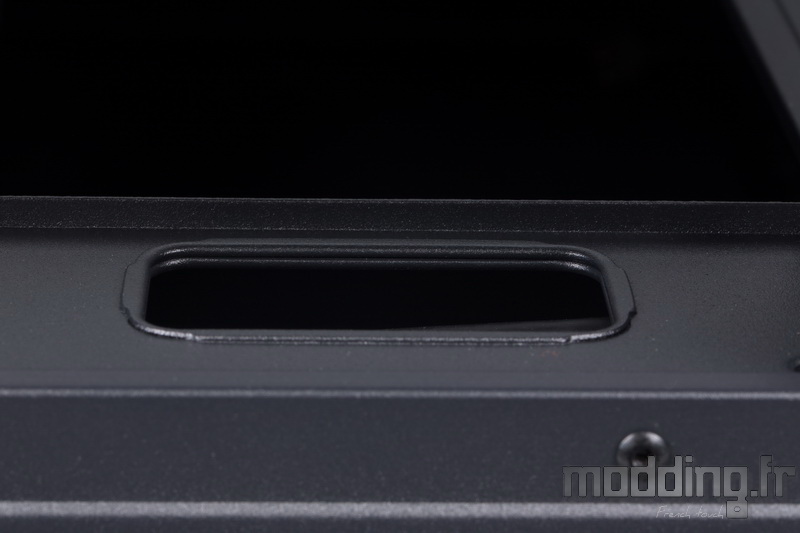

On peut aussi noter la présence d’une petite encoche au niveau de la paroi supérieure du châssis.
Un interstice qui va nous permettre de glisser nos doigts afin de déposer la grille arrière du CTE C750 TG.

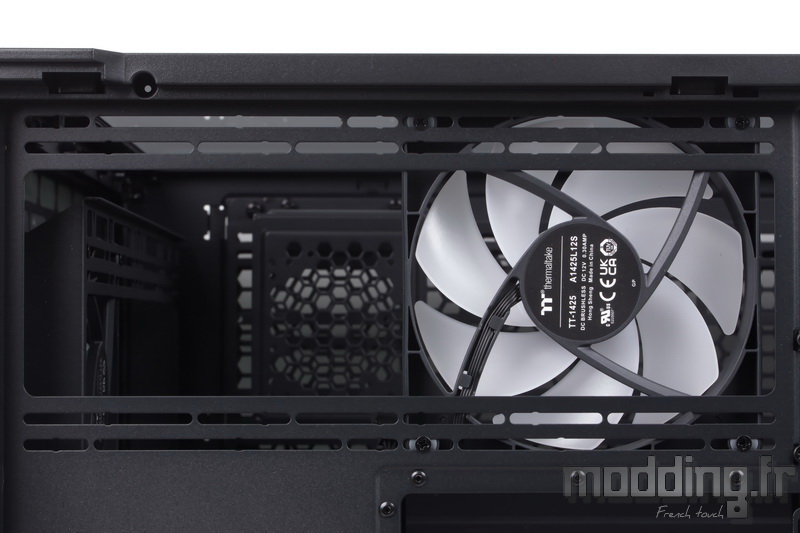

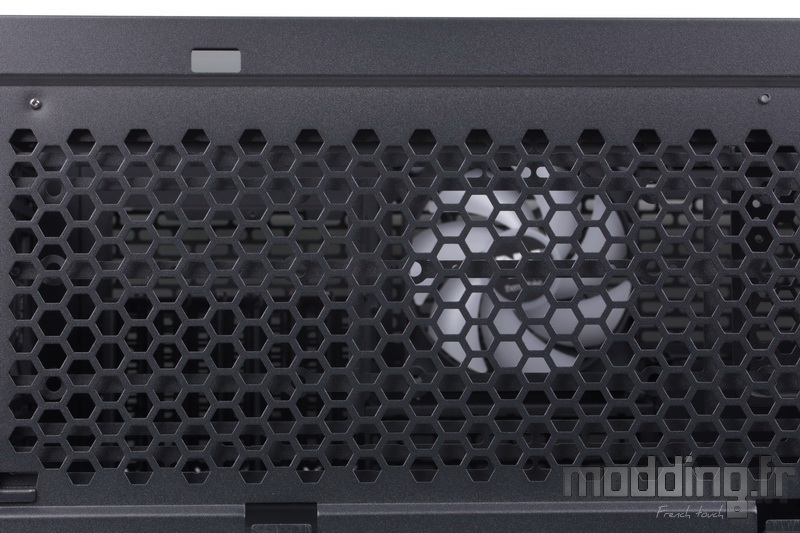

Une fois la grille retirée, nous avons accès à la ventilation arrière du boitier.
Tout comme à l’avant du boitier, nous trouvons un second ventilateur en 140 mm installé dans la partie haute de cet emplacement, si ce n’est qu’il est aussi positionné en aspiration.
En effet, sur le CTE C750 TG, l’entrée d’air s’effectue aussi bien à l’avant du châssis qu’à l’arrière.
La structure de cet emplacement est identique à celle en place à l’avant du châssis.
On retrouve donc les mêmes points de fixation et une capacité d’accueil identique : 3 ventilateurs en 120 mm ou 3 ventilateurs en 140 mm ou 2 ventilateurs en 200 mm.
Le constat est le même en ce qui concerne les radiateurs Watercooling avec une taille maximale de 360 ou 280 (420 lorsqu’il s’agit d’un AIO).

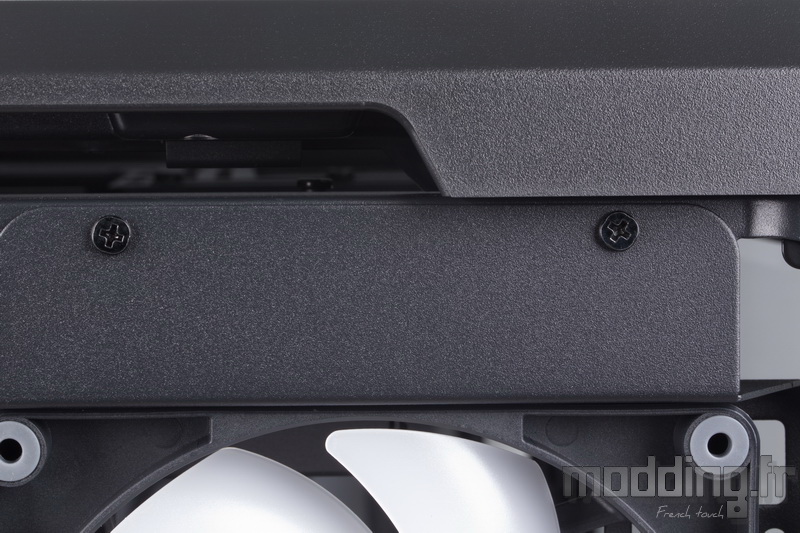

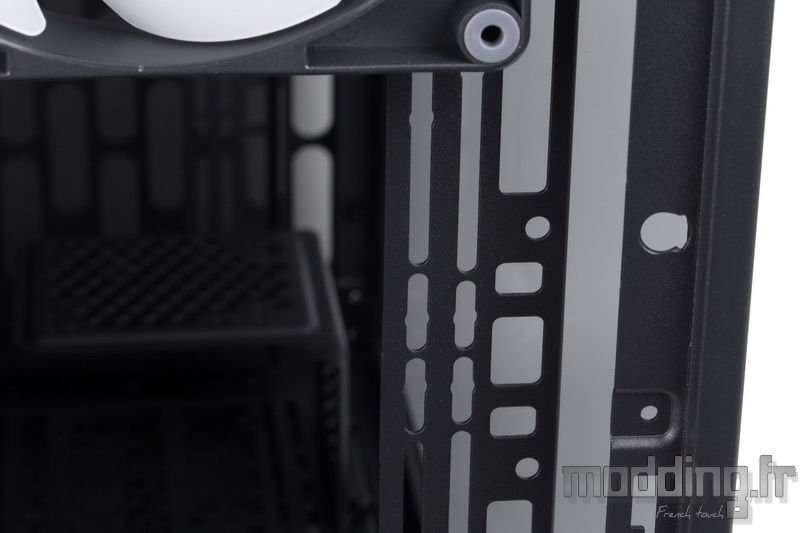

Par ailleurs, on remarque que la structure en acier de cet emplacement est fixée à la paroi arrière du châssis par 4 vis.
Bien que cela ne soit pas visible au premier coup d’œil, il en est de même pour le support antérieur, si ce n’est qu’il nous faut déposer le carénage de la façade pour accéder aux vis.

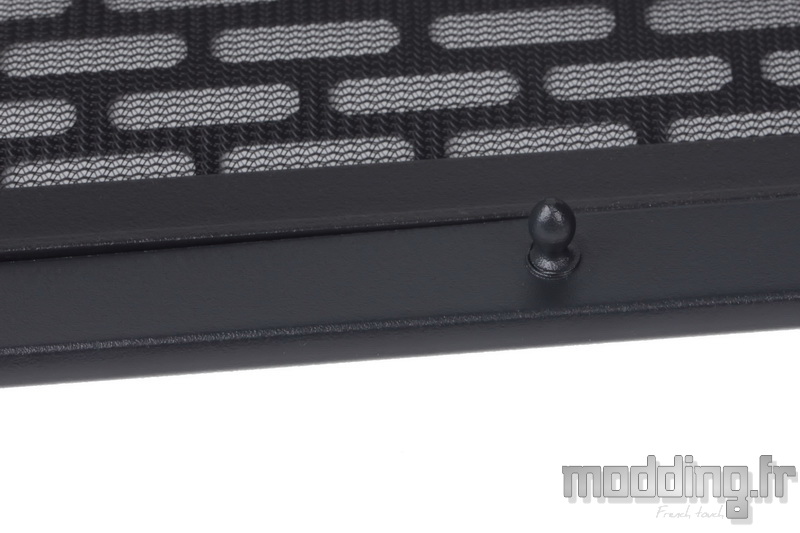

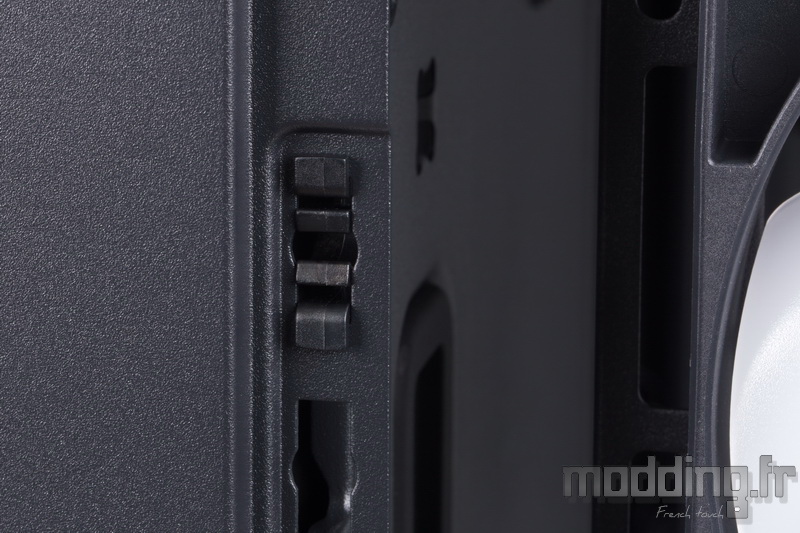

Tout comme le panneau en verre trempé de la façade, la structure de la grille arrière dispose de plots sphériques qui…
… S’insèrent en force dans leur logement respectif.
Ce type de fixation permet à Thermaltake de s’affranchir d’un système nécessitant la présence de vis à main visibles de l’extérieur du châssis.
Les plots sphériques de l’ensemble des panneaux sont en acier et ne risquent pas de s’user avec le temps. Par contre, il est possible que leur logement soit moins efficace sur la durée, c’est pour cela que Thermaltake fournit un lot de 5 pièces supplémentaires dans le bundle.

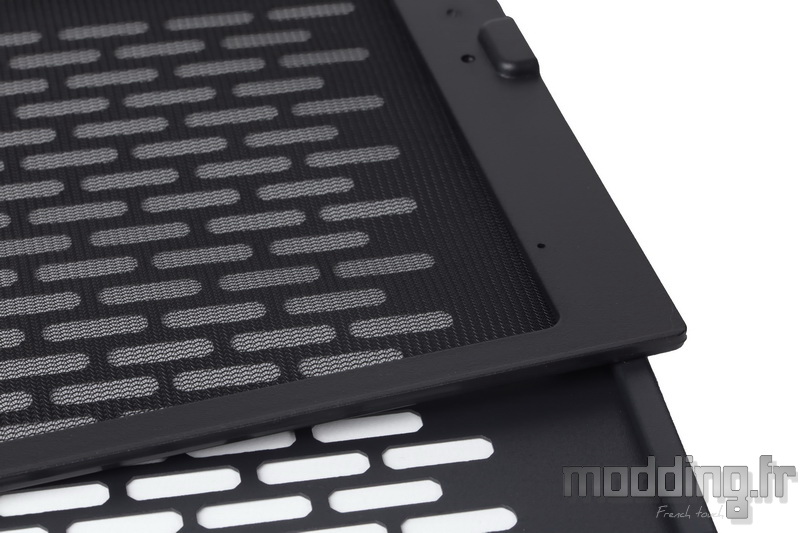

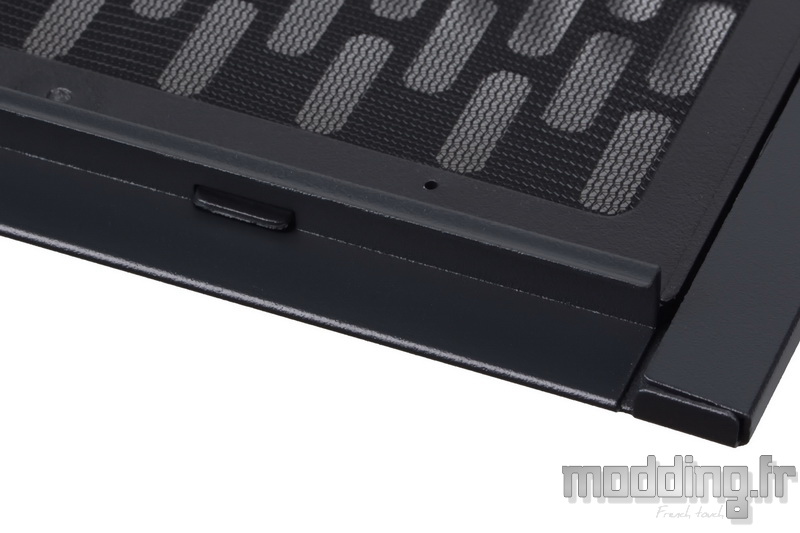

L’extrémité inférieure de la grille dispose d’un rail qui lui permet de prendre en charge le bord inférieur du châssis lors de sa repose.

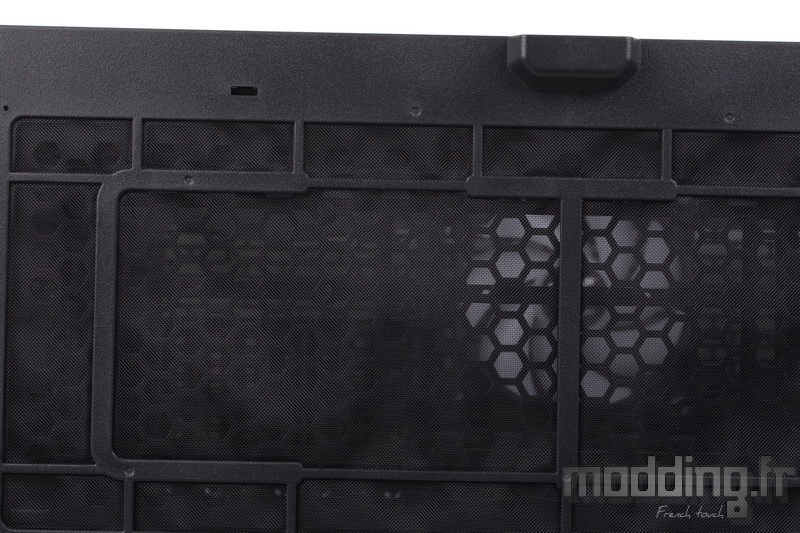

De plus, un filtre est plaqué contre la face interne de la grille.
Filtre qui demeure amovible afin de faciliter son dépoussiérage.

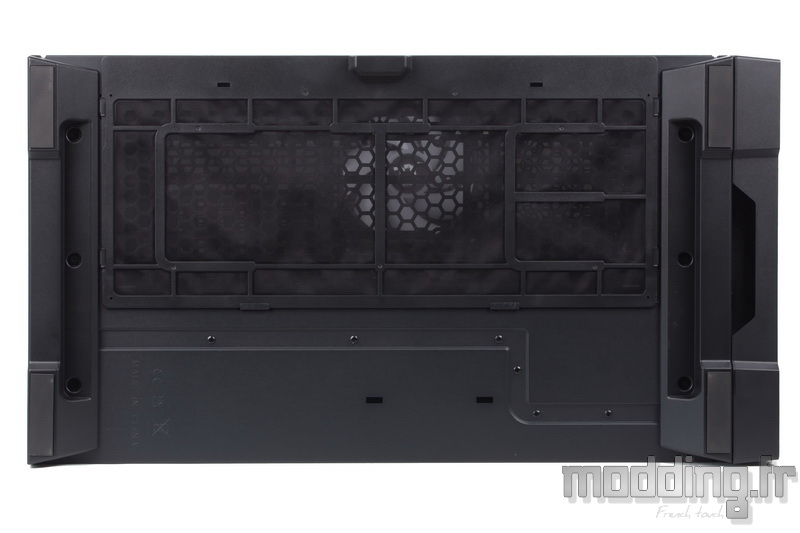

La base du CTE C750 TG.
On retrouve le tiroir filtre inférieur.
Il dissimule une large grille en nids d’abeille.
La structure en plastique des pieds est fixée sur le châssis par trois vis.
Le bord inférieur de la façade révèle une large encoche qui facilite sa désolidarisation.
Des patins en caoutchouc sont présents aux quatre coins de la base.
Des patins qui viennent amortir les éventuelles vibrations transmises au sol tout en permettant de caler le boitier sur ledit sol.
La paroi supérieure du châssis est habillée d’un carénage en plastique.

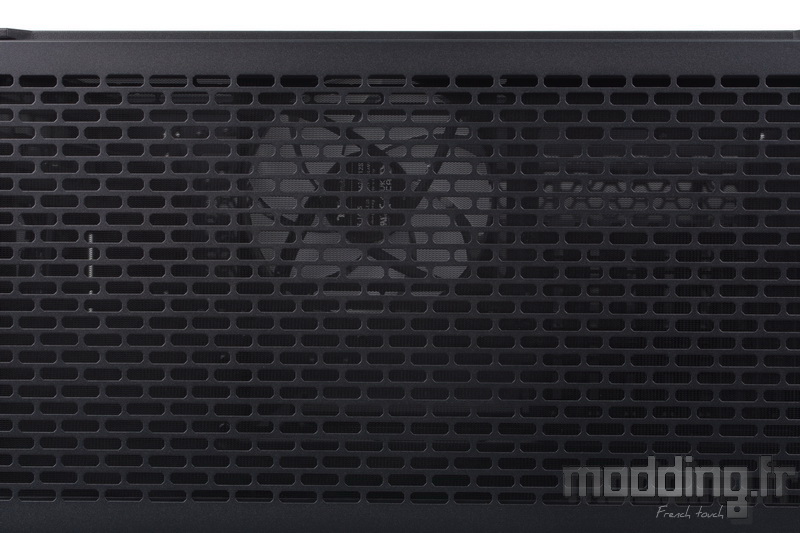

Ce carénage dispose d’une large grille en acier mesurant 500 mm de profondeur sur 220 mm de large.
En glissant nos doigts dans la large encoche présente au-dessus de la porte latérale, nous tirons la grille vers nous afin de la déposer.
Le système de fixation de cette grille sur le carénage est identique aux autres panneaux et grilles du CTE C750 TG.

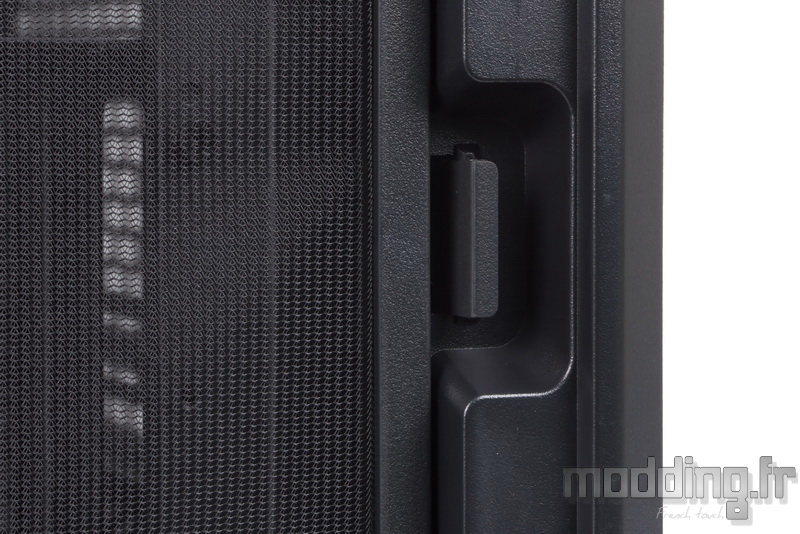

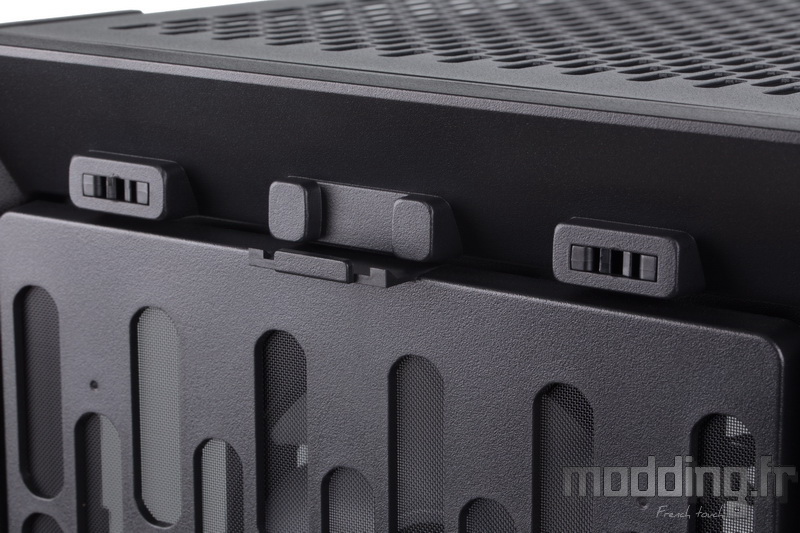

Sous la grille, nous découvrons un filtre disposant d’une armature en plastique fixée au carénage par un clip présent sur l’extrémité arrière.

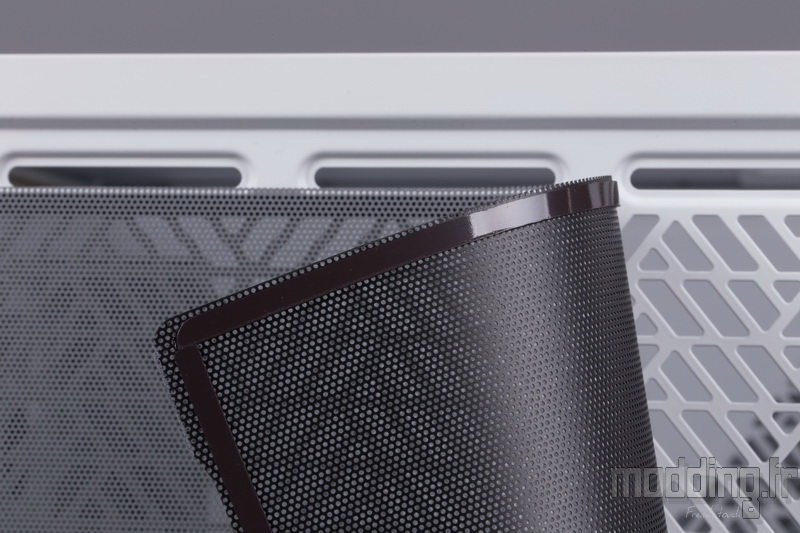

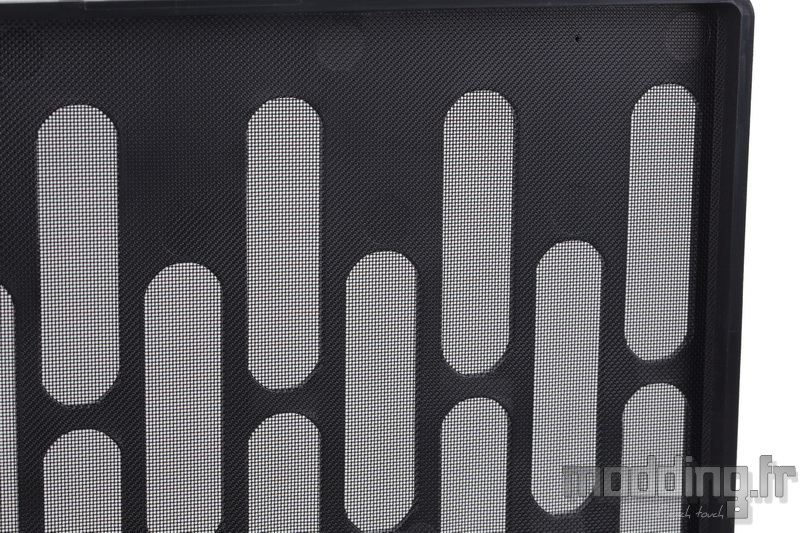

On remarque l’aspect du filtre qui dispose d’un maillage extrêmement compact en comparaison avec les filtres magnétiques présents sur la plupart des boitiers.
Il en est de même pour les autres filtres.

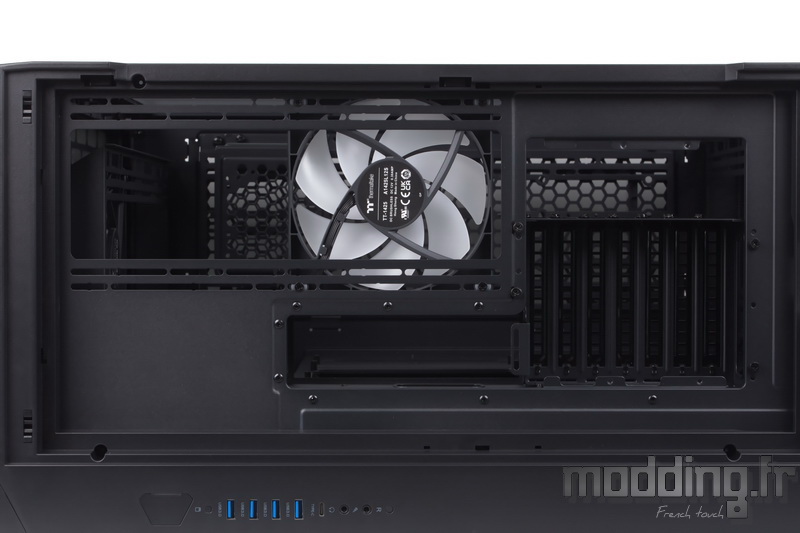

On soulève ce filtre et l’on tombe sur les emplacements du plateau de la carte mère.
Dans la partie arrière, nous avons les 7 équerres PCI suivies par l’emplacement de l’I/O Shield.
Aux côtés de ce dernier, nous n’avons pas un, mais deux emplacements pour ventilateurs en 120 mm ou en 140 mm.
L’un de ces emplacements est d’ailleurs occupé par un ventilateur en 140 mm positionné en extraction.
La forme oblongue des points de fixation permet d’ajuster la position de ces ventilateurs ou celle d’un radiateur (taille maximale : 240).

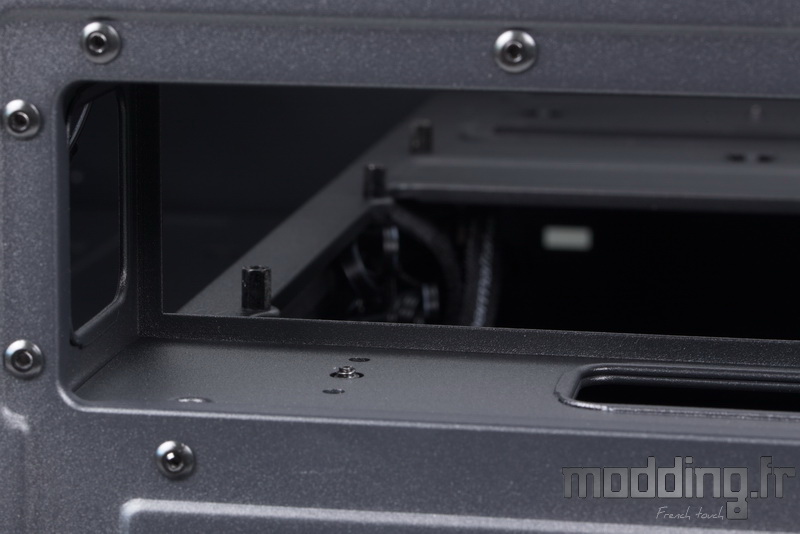

On remarque que l’emplacement de l’I/O Shield est relativement profond.
Ce déport permet à Thermaltake d’insérer deux ouvertures afin de passer les différents câbles des périphériques qui vont se connecter sur le panneau arrière de la carte mère.
Des câbles que l’on a fait cheminer par les coulisses du boitier une fois que nous les avons glissés à travers l’ouverture présente à l’arrière du boitier.

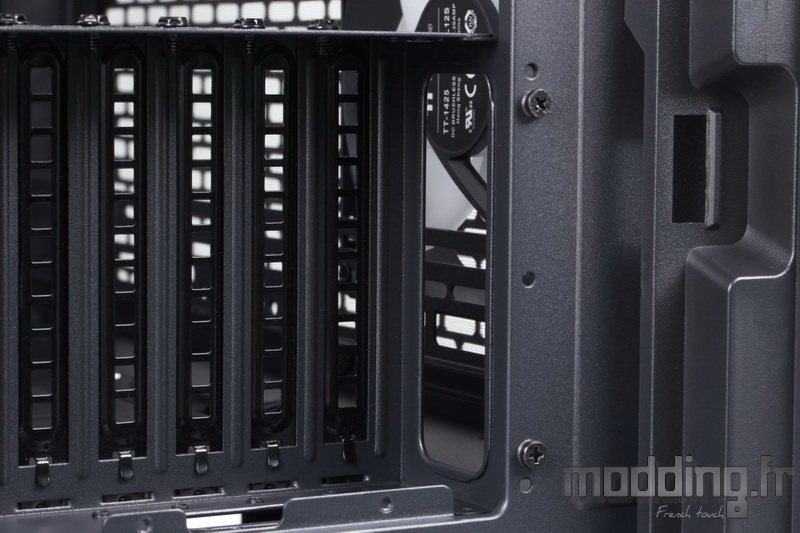

Les 7 équerres PCI sont associées à une structure en acier qui demeure indépendante du reste du châssis comme en témoigne la présence de 4 vis.
Nous verrons que Thermaltake nous donne la possibilité de faire pivoter cette pièce de 90° afin de fixer la carte graphique parallèlement à la carte mère.
Tout comme l’I/O Shield, ce bloc dispose de larges ouvertures dont une positionnée sur la partie inférieure…
… Et une autre positionnée sur la partie latérale.
Aux côtés de la grille supérieure du CTE C750 TG, nous avons une large bande qui fait continuité à la celle de la façade.

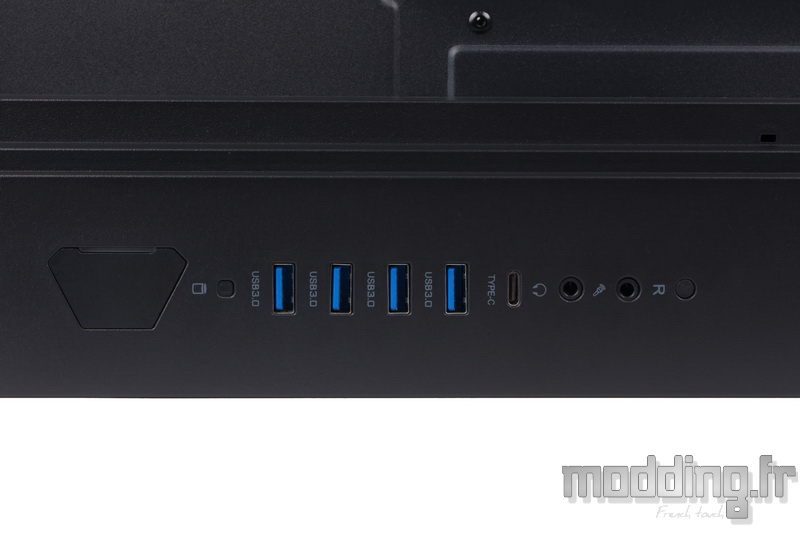

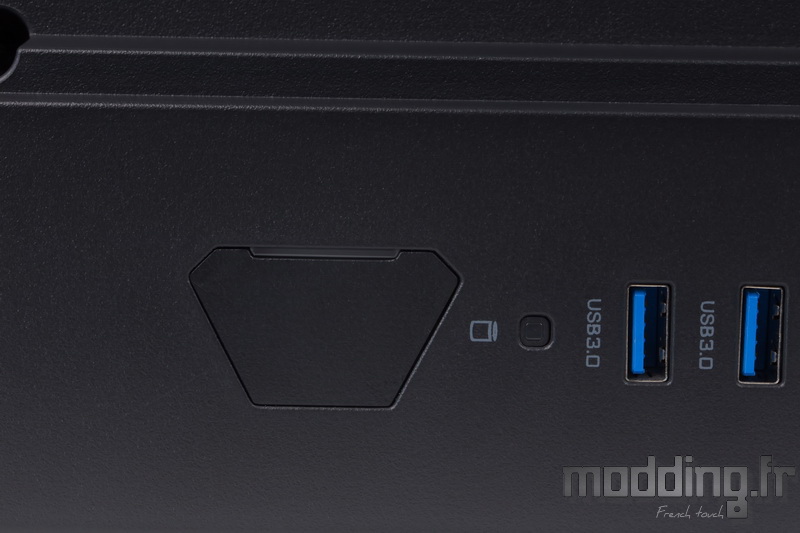

Elle intègre le panneau des connectiques, avec d’avant en arrière :
- Bouton Power
- Led (rouge) activité disque
- 4 ports USB 3.2 Gen 1
- Un port USB 3.2 Gen 2 type C
- Prise casque
- Prise microphone
- Bouton Reset
Le bouton Power s’accompagne de sa LED (blanche).
On regrette que Thermaltake garde la couleur bleue des ports USB 3.2 Gen 1, d’autant que cette couleur disparait au niveau des prises internes de ces ports.
