Montage :
On commence par le stockage. Plusieurs solutions s’offrent à nous!

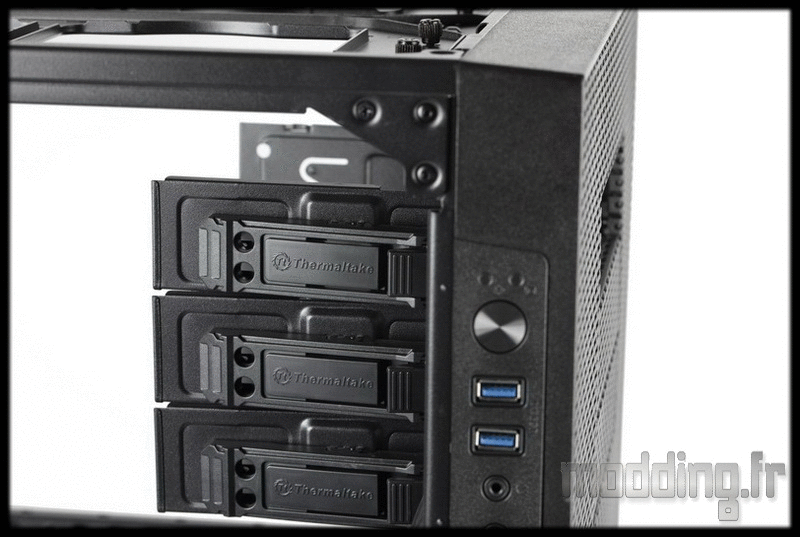

Nous avons vu que les trois baies 5.25″ peuvent aussi accueillir soit 1 unité 3.5″ soit 2 unités 2.5″ chacune.
Il faudra utiliser les vis adéquates présentes dans le bundle.

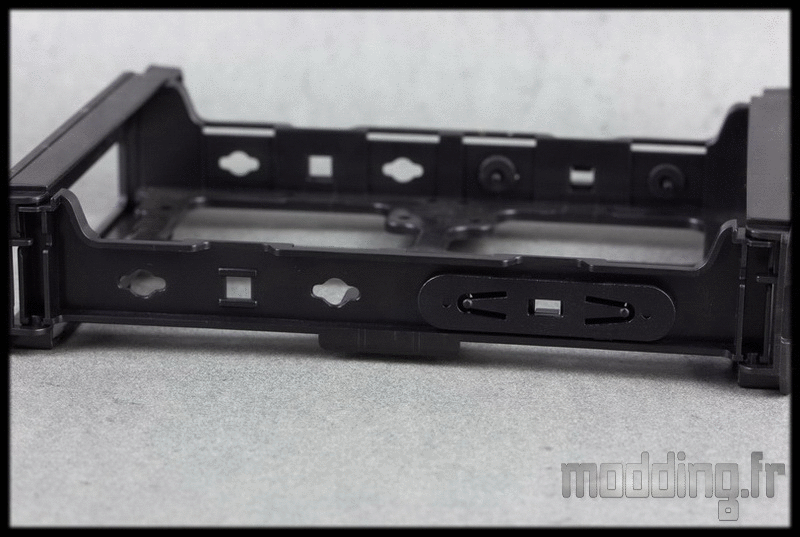

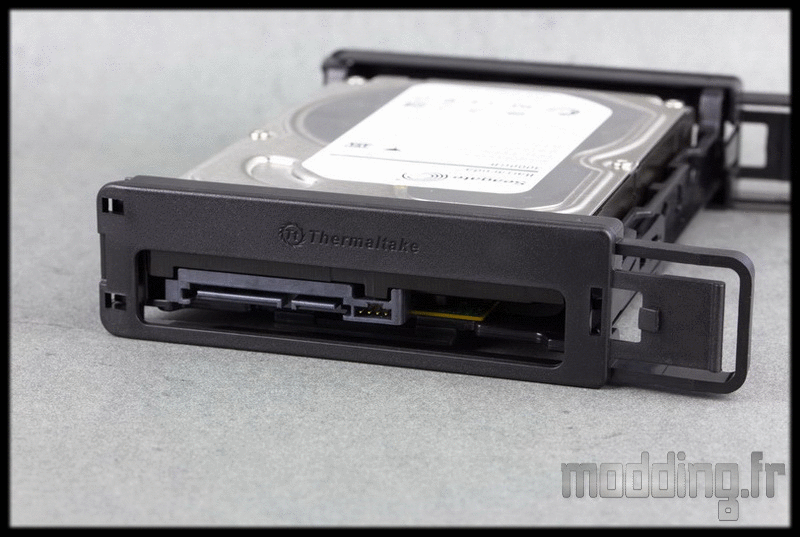

Les cages HDD accueille un disque dur 3.5″ sans avoir à utiliser un outil.
Ce dernier est monté sur silentbloc.

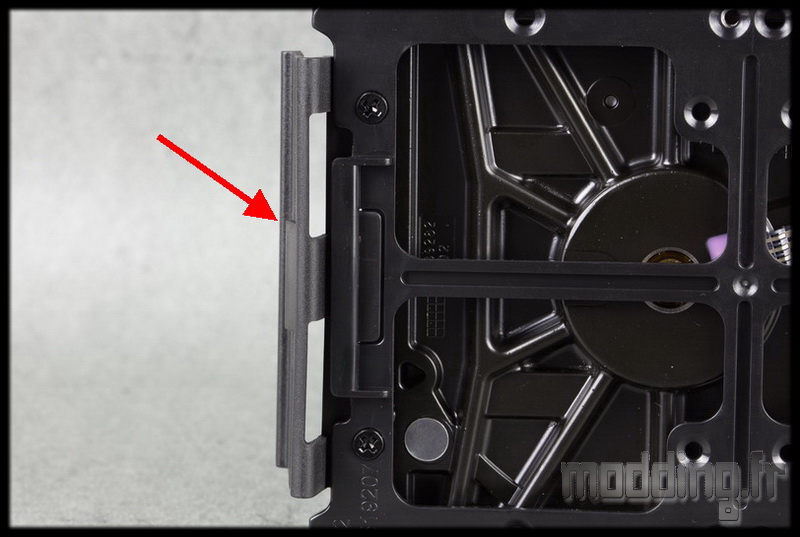

Nous retirons les ergots latéraux.

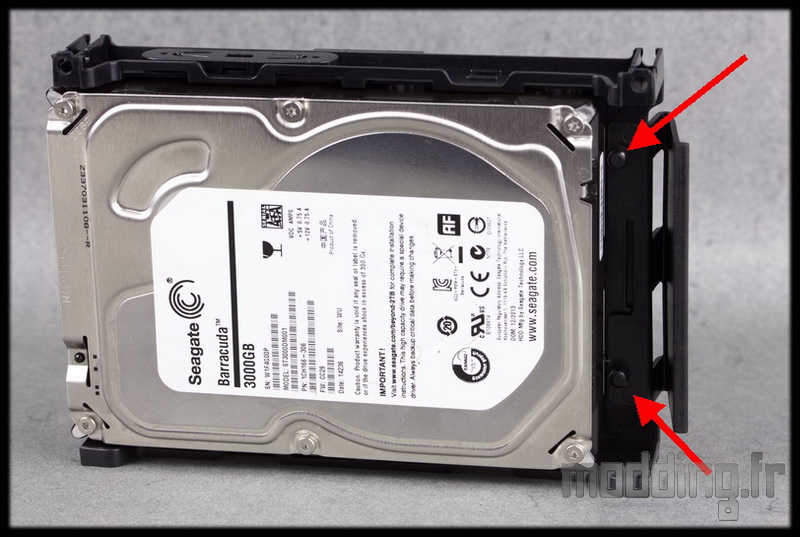

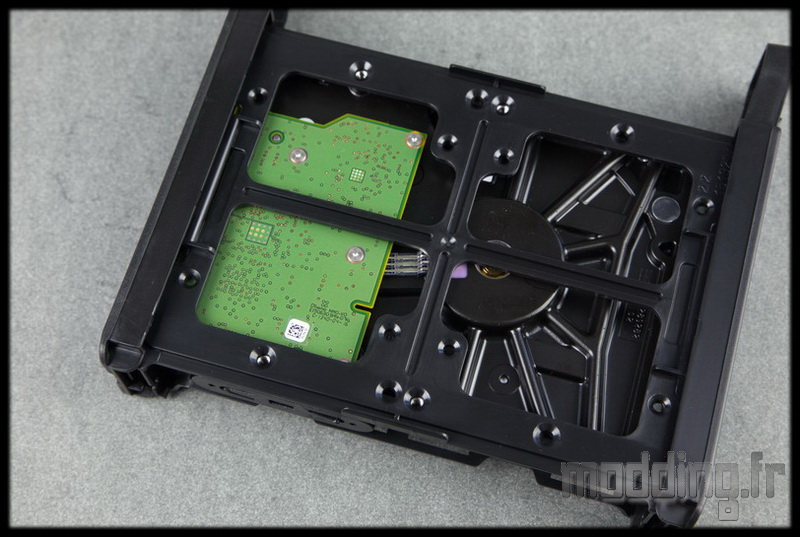

Nous plaçons le disque dur au fond du tiroir de façon à avoir les 2 trous les plus rapprochés du HDD en face des silentblocs.
Une fois bien en place, on remet les ergots latéraux afin de fixer l’unité de stockage.
Nous pouvons sécuriser la fixation par des vis classiques sous le disque dur.

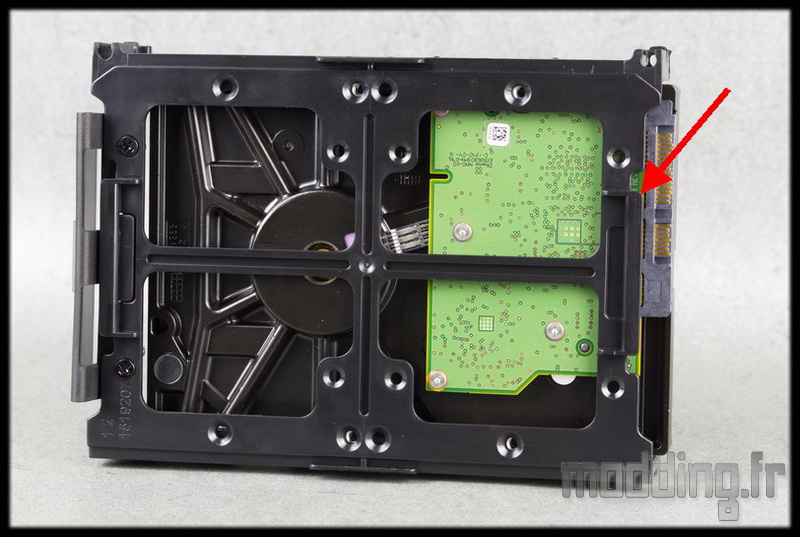

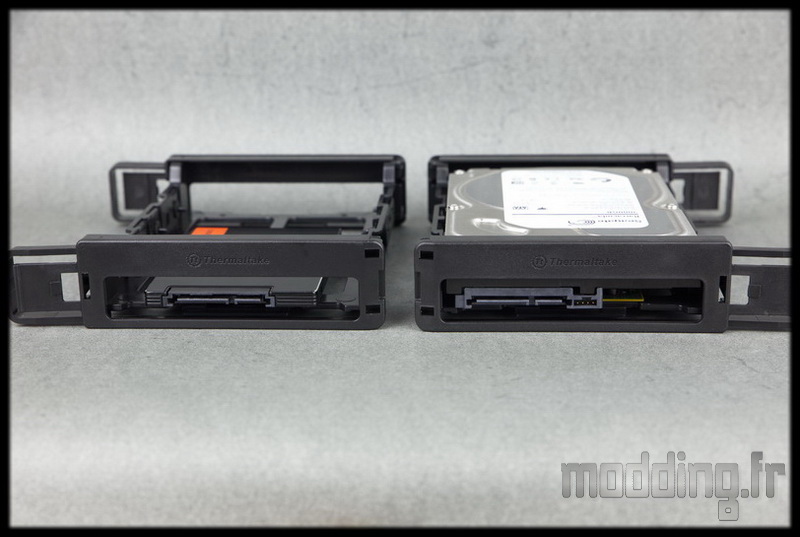

La cage HDD permet aussi d’accueillir une unité de stockage 2.5″.
Nous pouvons fixer l’unité dans un sens comme dans l’autre.

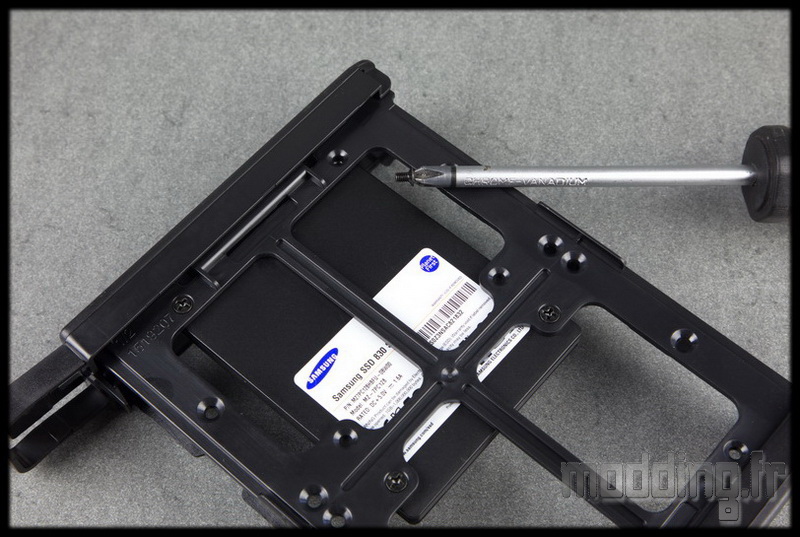

La fixation se fait pas des vis classiques que l’on trouve dans le bundle.
L’accès à la connectique des unités de stockage est bien dégagée.
Nous avons vu que nous pouvons fixer le SSD dans un sens comme dans l’autre.
C’est aussi le cas du disque dur 3.5″, mais auparavant il faut déplacer les ergots de fixation sur l’autre extrémité du tiroir comme sur l’animation.

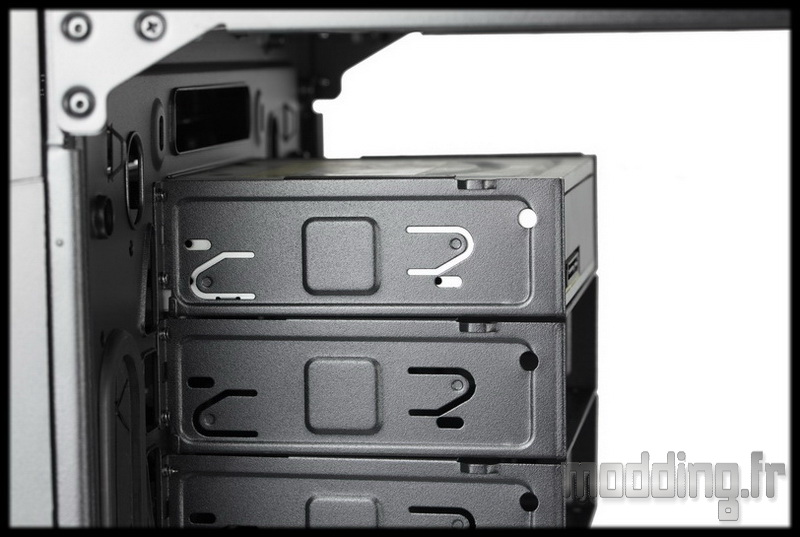

Les tiroirs voient leur cotés s’ouvrir comme des portes et ce sur chacun des cotés.
Une autre façon de fixer les unités de stockage au sein du Core X9 est d’utiliser le panier situé sous la platine elle même placée sous le plateau de la carte mère.

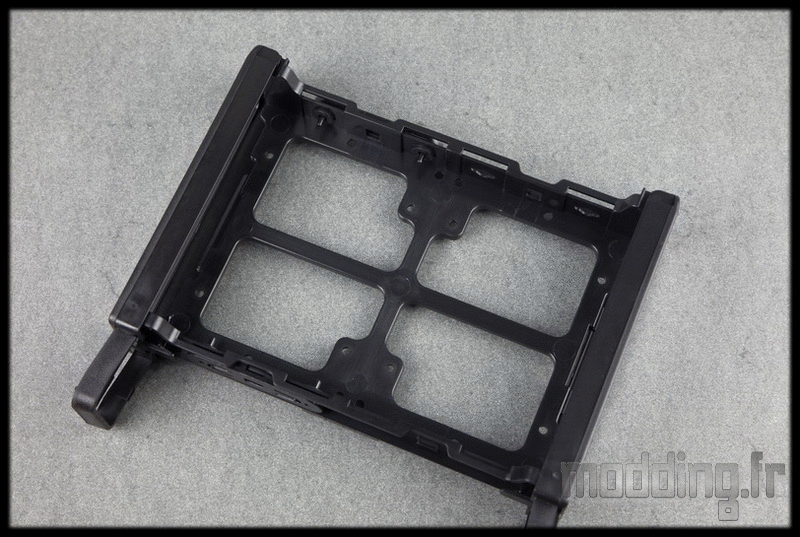

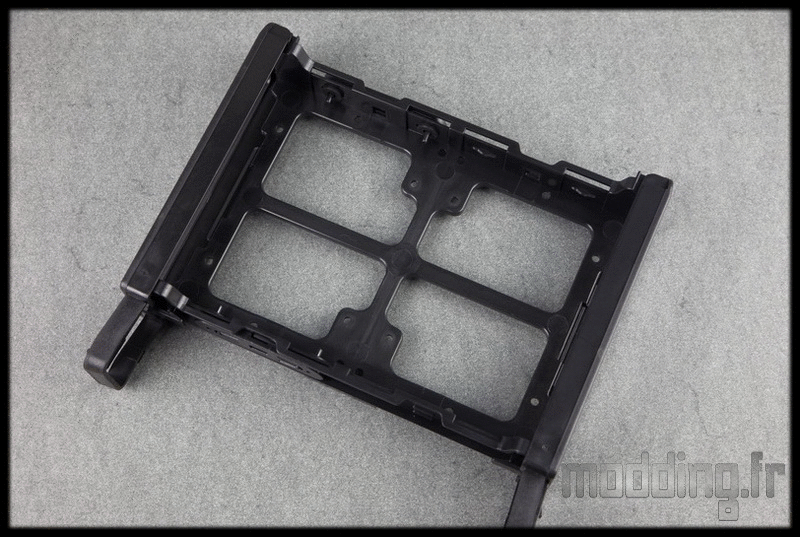

Le panier est quasiment identique au tiroir des cages HDD.

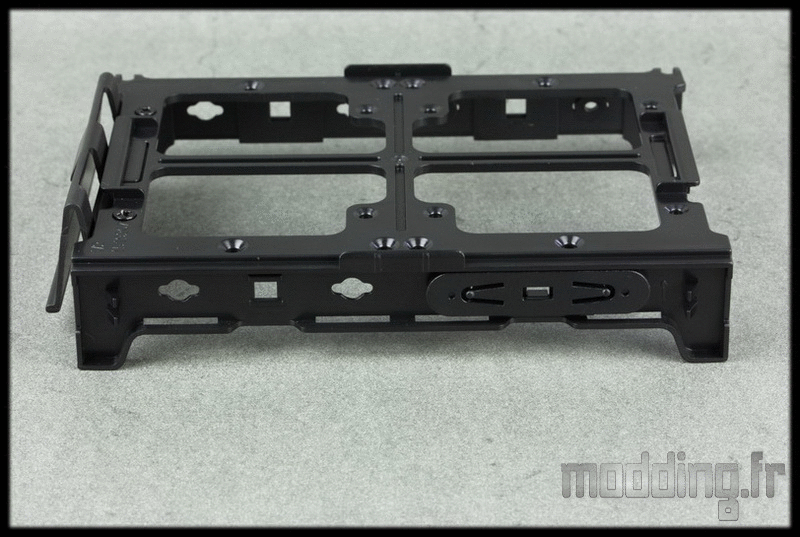

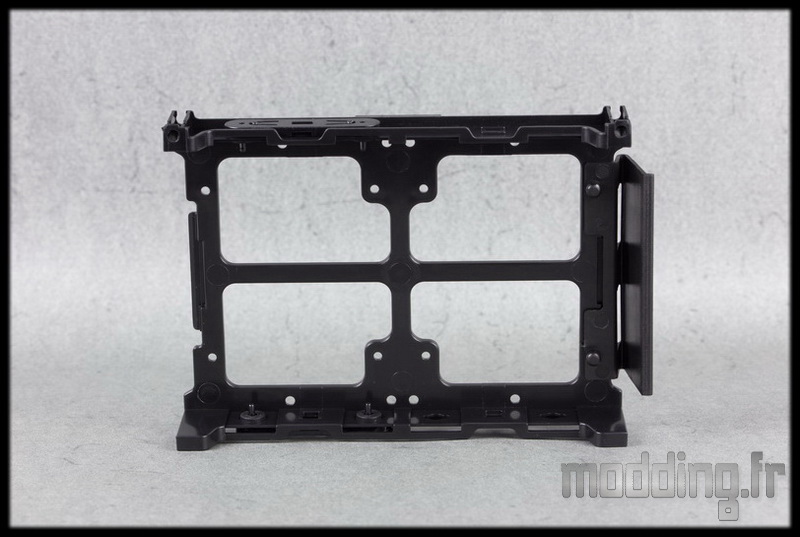

Seul les cotés ont été remplacés par un système clipsable à l’une des extrémités.
Système qui limite le sens du HDD au sein du panier de par ses plots de fixation.

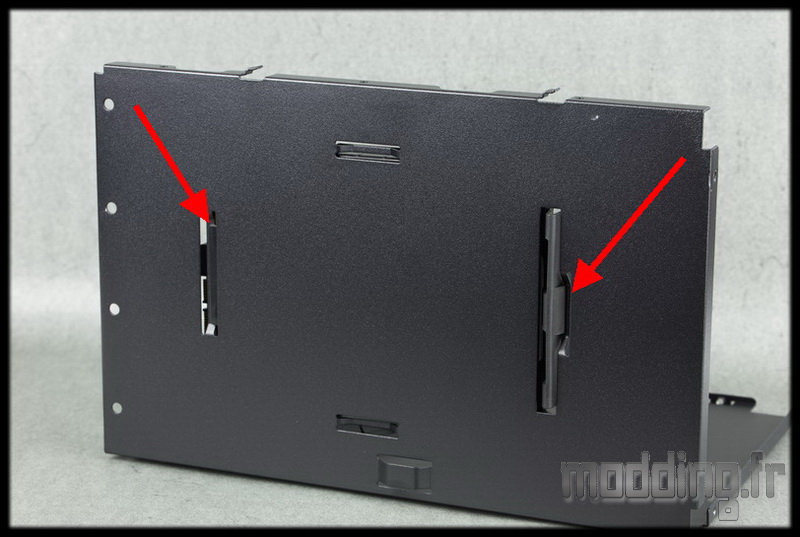

L’autre extrémité embarque une large encoche en plastique faisant partie intégrante de la structure.
Si on observe bien le panier, nous retrouvons cette structure sur l’extrémité opposée où vient se fixer le système clipsable.
Nous avons deux endroits pour clipser ce panier : l’un d’eux est le carénage à proximité du bloc d’alimentation dans sa partie horizontale.
Ici, nous voyons comment le panier se fixe aux larges encoches du carénage.
Ce panier peut accueillir un disque dur 3.5″ comme une unité 2.5″.
Cette dernière peut à l’instar du tiroir de la cage HDD se fixer dans un sens comme dans l’autre.
Pour le disque dur 3.5″, il faut inverser le système clipsable qui est fixé au panier par deux vis ainsi que les ergots de fixation montés sur silentblocs.
Intéressant dans le cas du deuxième montage au sein de la laque située sous le plateau de la carte mère …
… histoire d’avoir la connectique dans le bon sens.

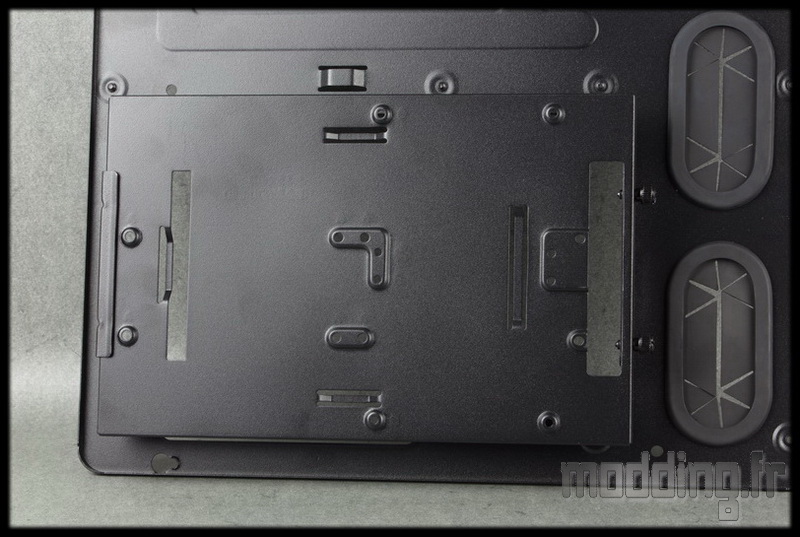

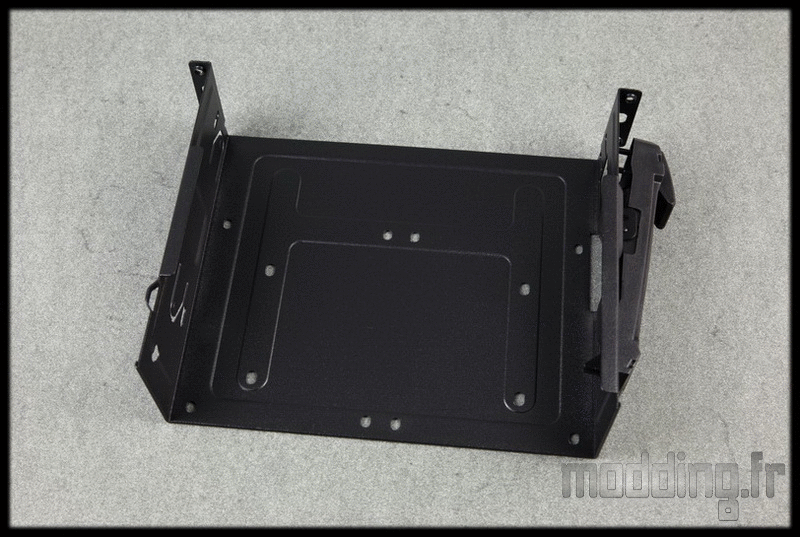

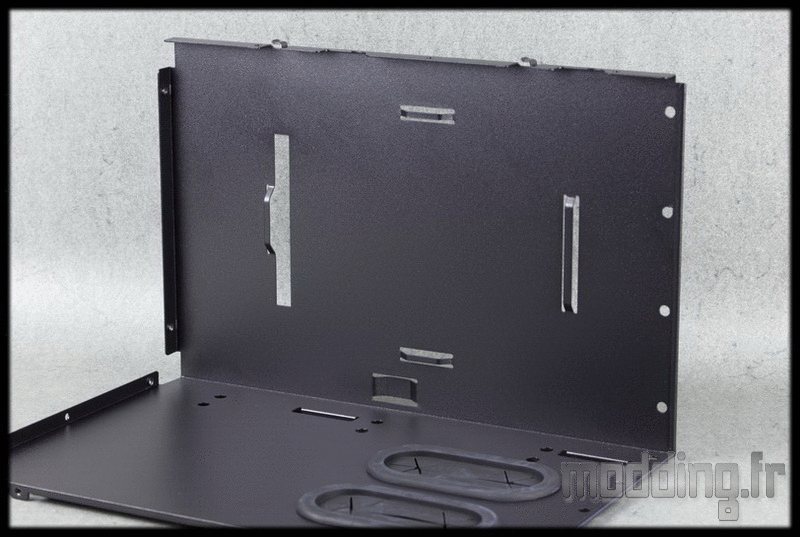

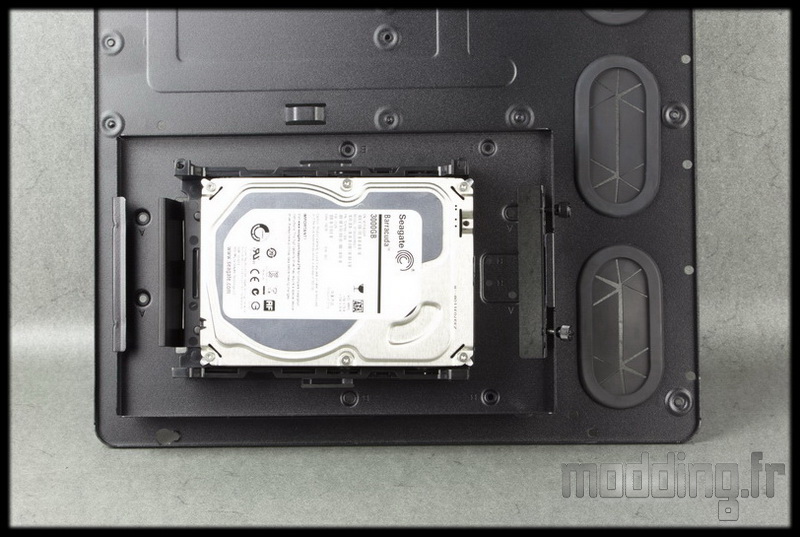

Sans ce panier, la plaque peut tout aussi bien accueillir des unités de stockage en vissant ces dernières directement sur ladite plaque.

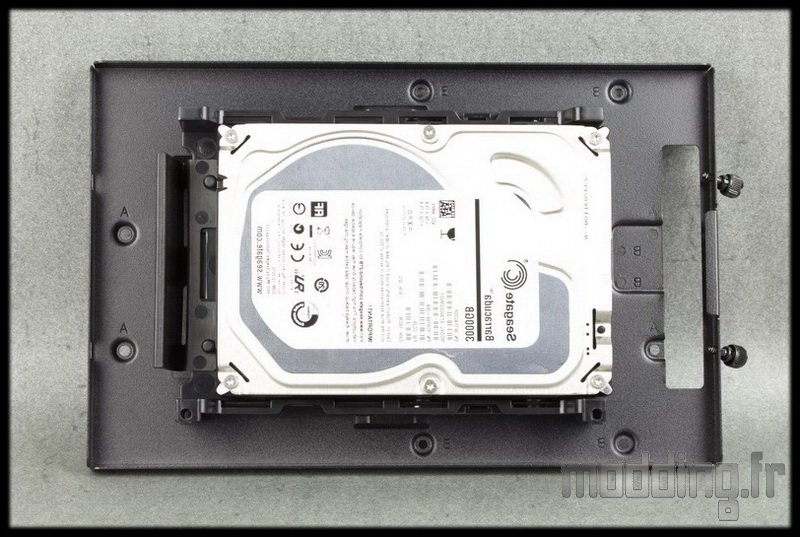

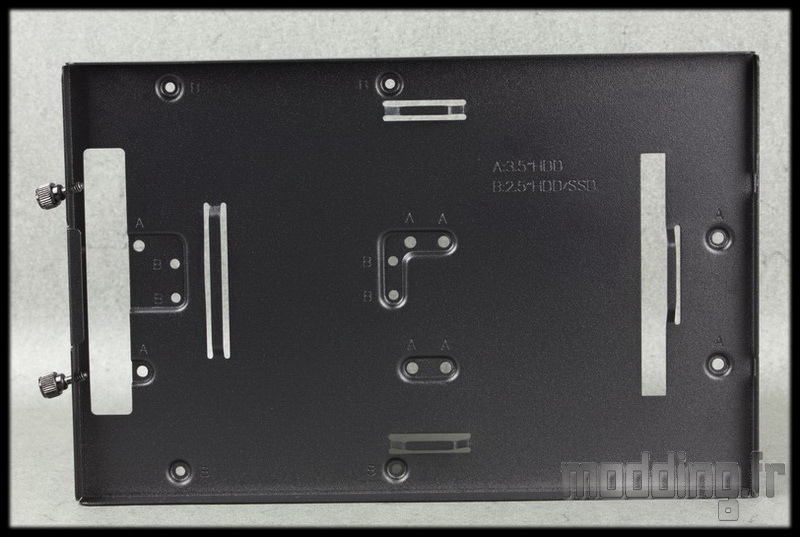

Nous avons différents trous portant les lettres A ou B. A pour un disque dur 3.5″ et B pour une unité 2.5″.
Plusieurs combinaisons s’offrent à nous jusqu’à avoir deux unités 2.5″ et un disque dur 3.5″ en même temps.
Il faudra juste renverser la plaque avant de la fixer sous le plateau de la carte mère afin d’avoir les unités de stockage vers le bas du boitier.
Comme nous pouvons le voir, le Core X9 offre une multitude de possibilité quant au stockage qui permet de concilier un gros watercooling sans que cela soit au dépend dudit stockage!

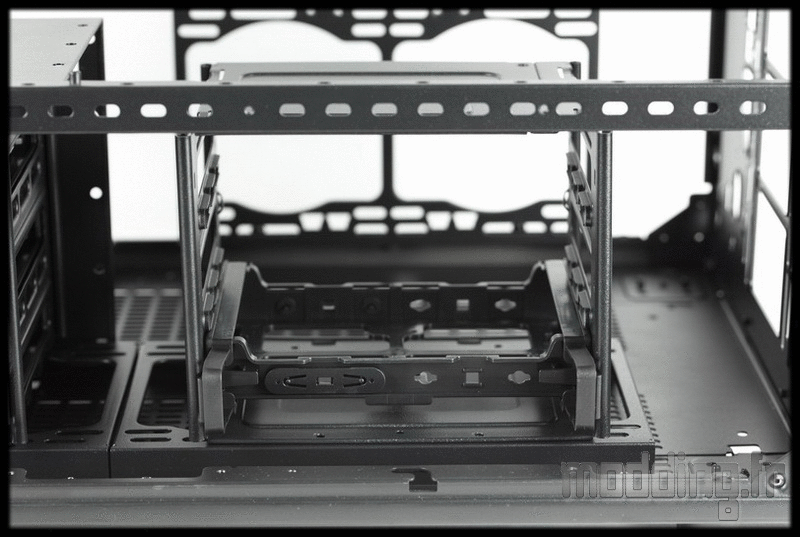

Petite astuce : les cages HDD ont deux positions sur leur support qui permet de les éloigner l’un de l’autre ou du moins ajuster au mieux l’espace au niveau de la connectique des unités de stockage.
La mise en place du lecteur optique ne pose aucun soucis.
Il faut juste avant tout retirer le cache dont l’accès aux fixations se fait par l’intérieur de la façade.
Le système de fixation s’enclenche automatiquement.
Pour libérer le lecteur, on appuie sur le bouton placé à l’avant du système ce qui libère les ergots du carénage du lecteur permettant de pousser ce dernier vers l’extérieur du boitier.

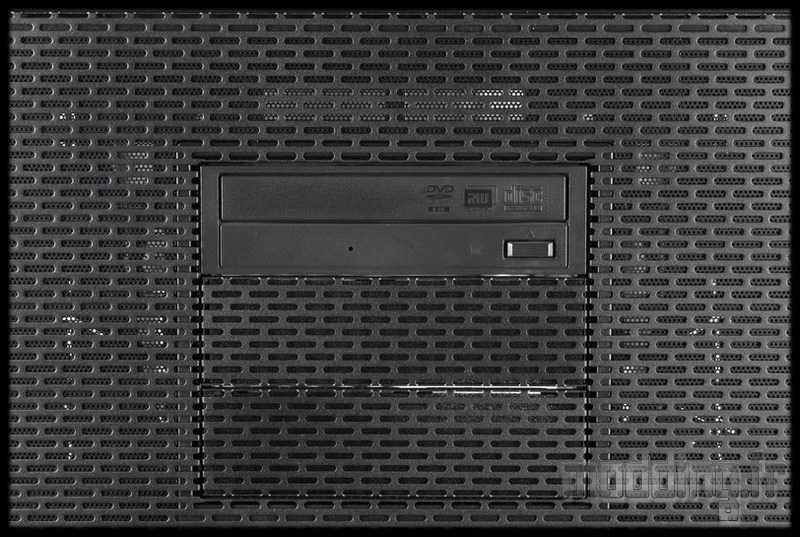

Bonne intégration au niveau de la façade.
Coté opposé, la fixation peut être complétée par des vis.
Des languettes métalliques munies d’un petit ergot prennent position dans les trous de fixation du lecteur.
Par contre ce système de fixation sans outil ne convient pas à la mise en place de Rheobus dont la faible profondeur du carénage ne peut enclencher la sortie des ergots de fixation.
Il faut alors retirer le système qui est simplement clipsé à la paroi en acier de la baie 5.25″.
Nous retrouvons les trous classiques qui permettent la mise en place des vis.

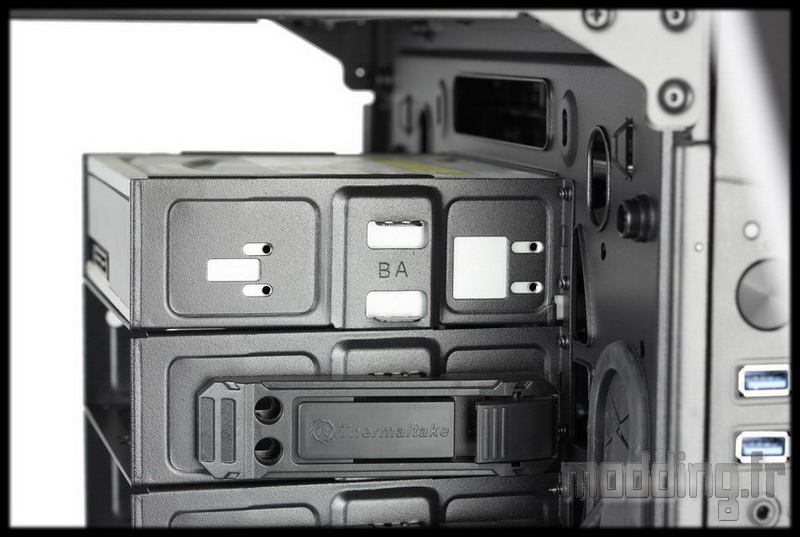

Les lettres BA indiquent la présence de deux positions du système de fixation sans outil au sein de la baie 5.25″ permettant de bien caler les ergots en fonction du lecteur.

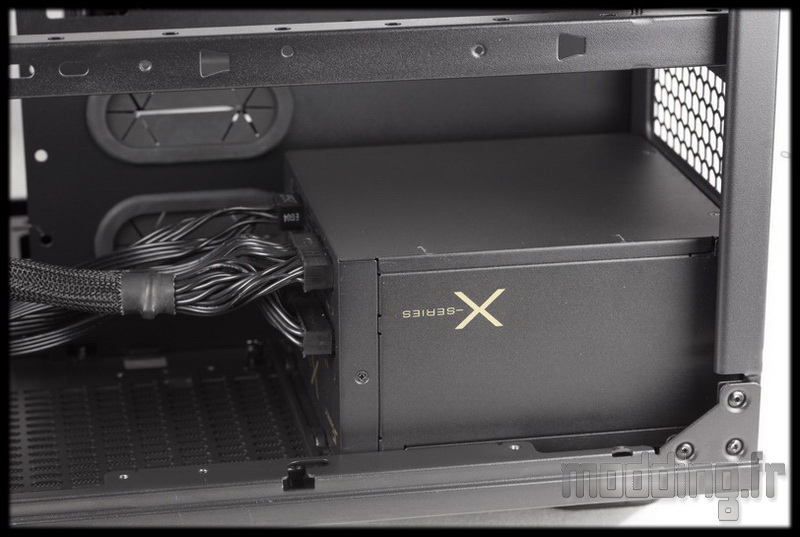

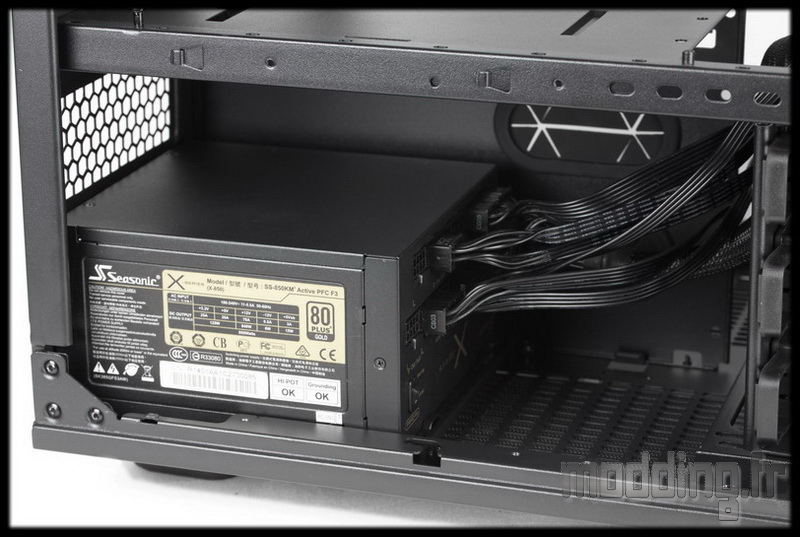

On met en place notre bloc d’alimentation.
En fonction de sa profondeur, nous ajustons la position de la platine dédiée.
Le Core X9 peut accueillir des blocs jusqu’à 220 mm de profondeur tout en gardant la possibilité de mettre en place les ventilateurs dans le bas du boitier.

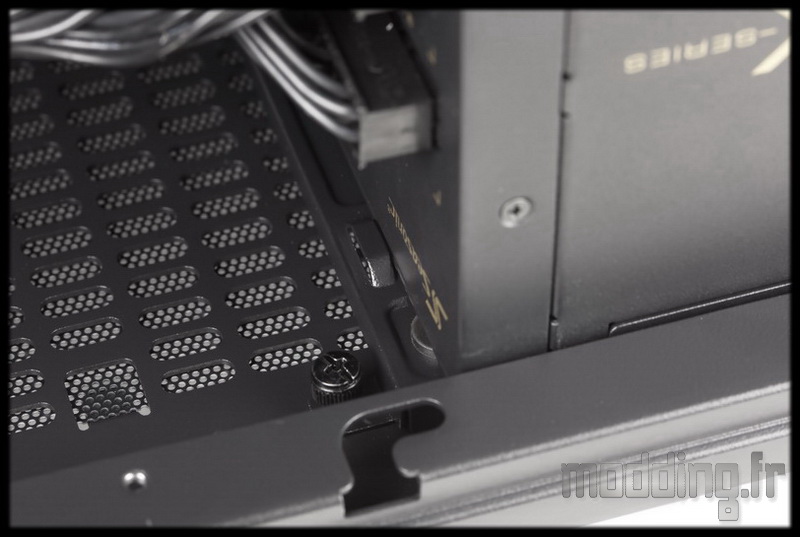

A l’instar du Suppressor F51, nous notons la présence aux cotés des patins en caoutchouc de petites encoches métalliques.
Au début notre bloc passait au-dessus… mais une fois les vis bien serrées à l’arrière du bloc, celui-ci a pris place en arrière de ces encoches.
Elles permettent de bien caler le bloc même si au final on pourrait s’en passer…
Dans le Core X9, nous pouvons déplacer l’alimentation sur l’autre coté du chassis.

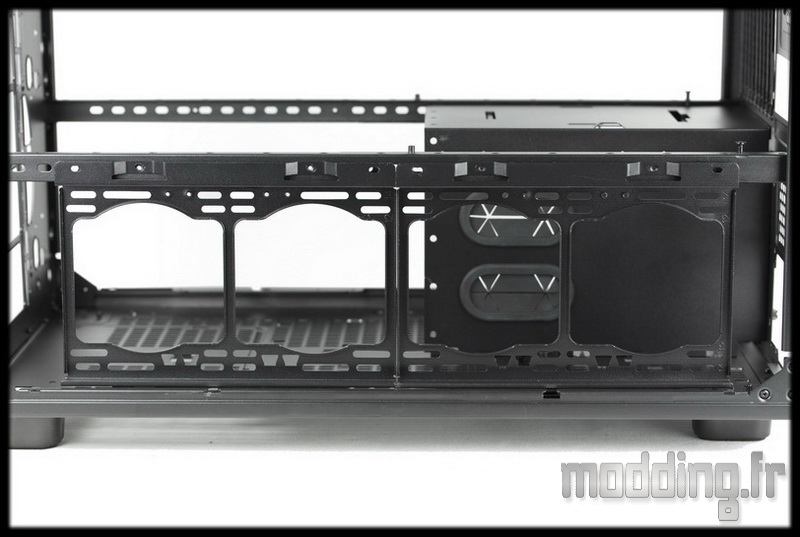

Nous retirons la cage HDD placée à l’arrière ainsi que la plaque recevant la ventilation dédiée aux unités de stockage, sans oublier de déplacer la platine dédié au bloc d’alimentation.
Ainsi nous récupérons le support de la cage HDD en lui assignant son autre fonction de support ventilateur permettant d’étendre le support déjà présent sur le bord opposé du boitier.
Modularité +++ !!!

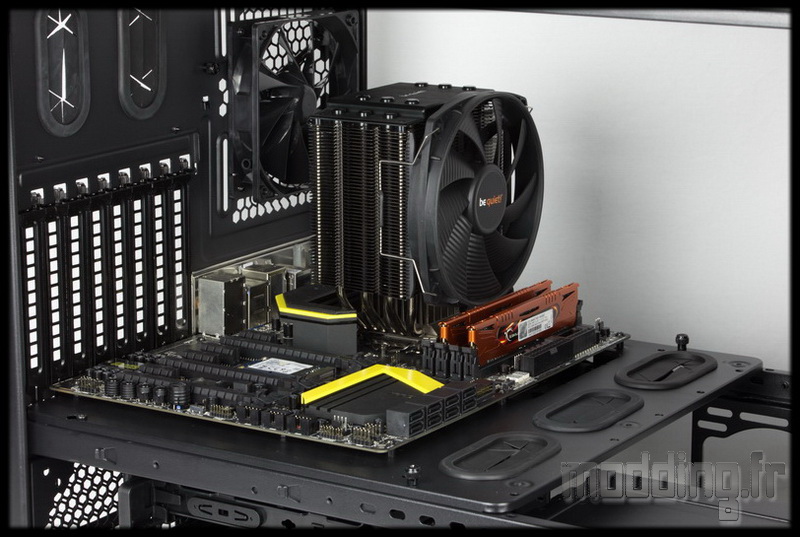

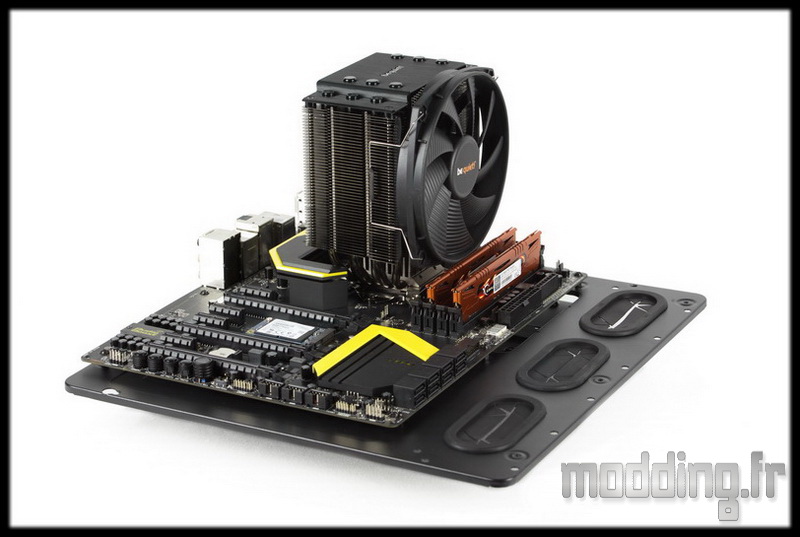

La mise en place de la carte mère est simplifiée par le fait que le plateau soit amovible.
Même si au final l’espace interne ne pose pas plus de problème ….

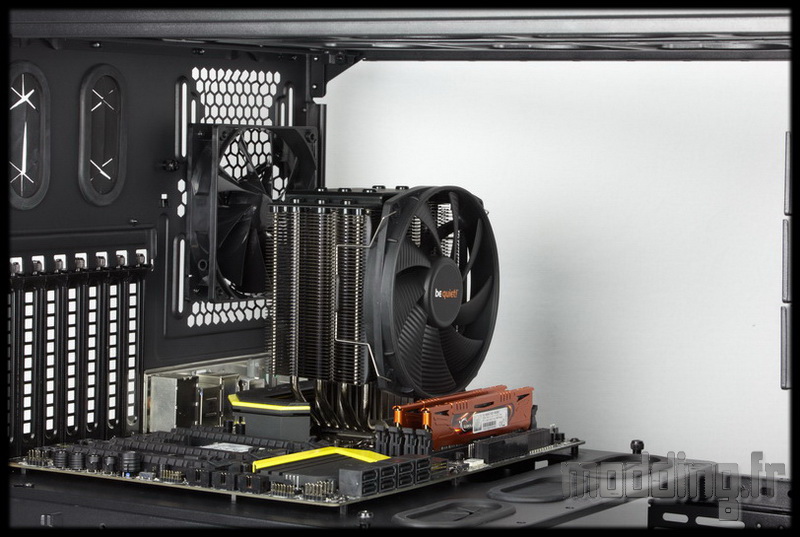

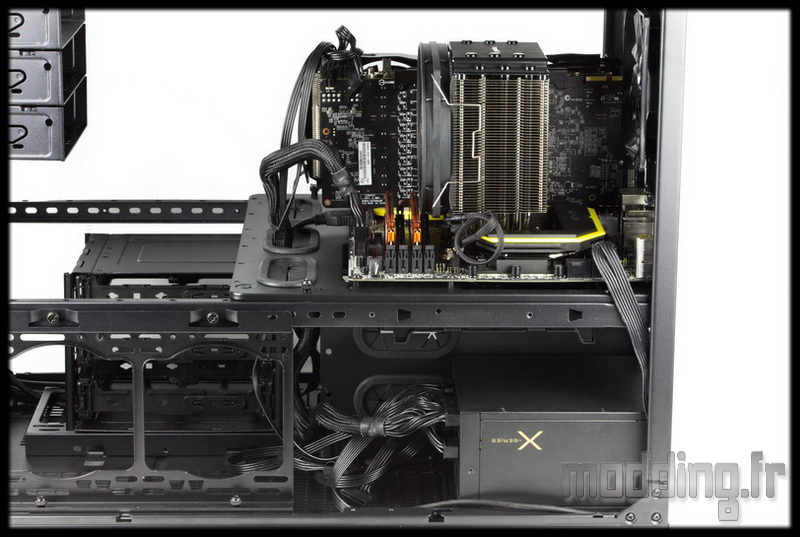

250 mm avant d’atteindre le plafond !!! même le plus gros des ventirad n’atteint pas cette hauteur….
Une hauteur sous plafond digne des appartements haussmanniens.

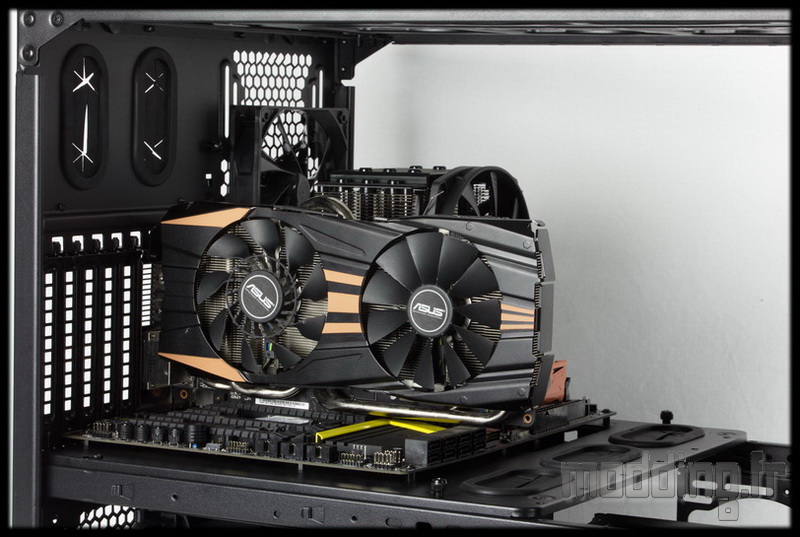

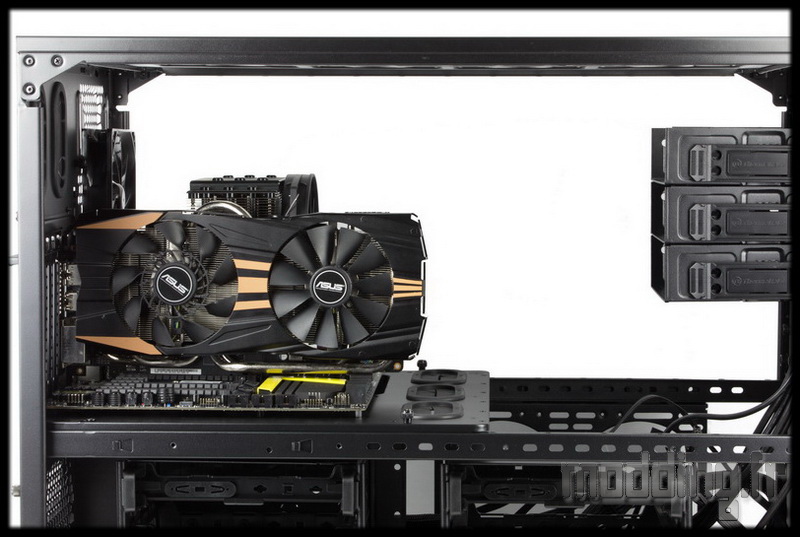

Pas de problème non plus du coté de la carte graphique!
De la place? nous pensons qu’il y en a…. voire notre R9 280X et ses 284 mm parait petite!
Nous disposons de 400 mm avant d’atteindre les baies 5.25″!
Devrions nous indiquer la distance disponible sans ces baies…. 590 mm.
Peu de point d’ancrage au sein du châssis du Core X9, mais cela ne pose pas de problème pour caser les câbles d’alimentation.

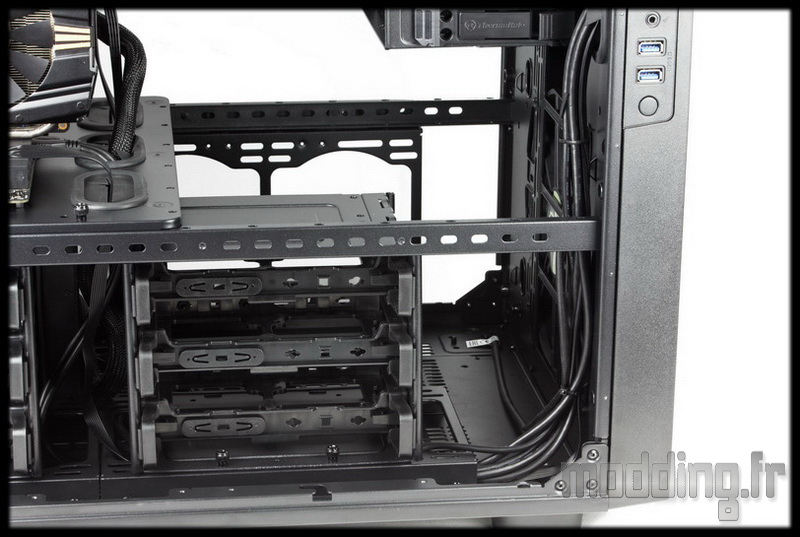

Quant aux câbles issus du panneau avant, nous disposons de point d’ancrage sur l’avant du châssis et nous pouvons les faire passer sous les supports des cages HDD.

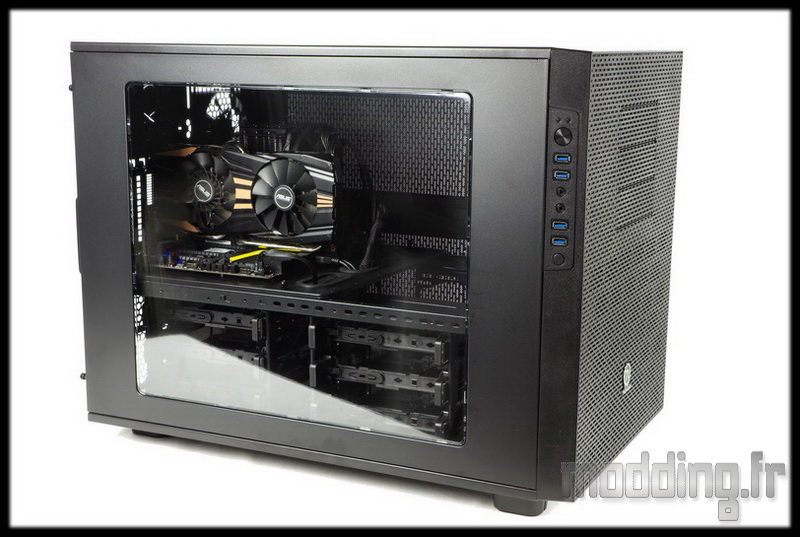

On referme les portes et on admire la vue sur l’intérieur du Core X9 par le biais de sa “baie vitrée”.
