[TEST] Core X9 de Thermaltake

L’intérieur :

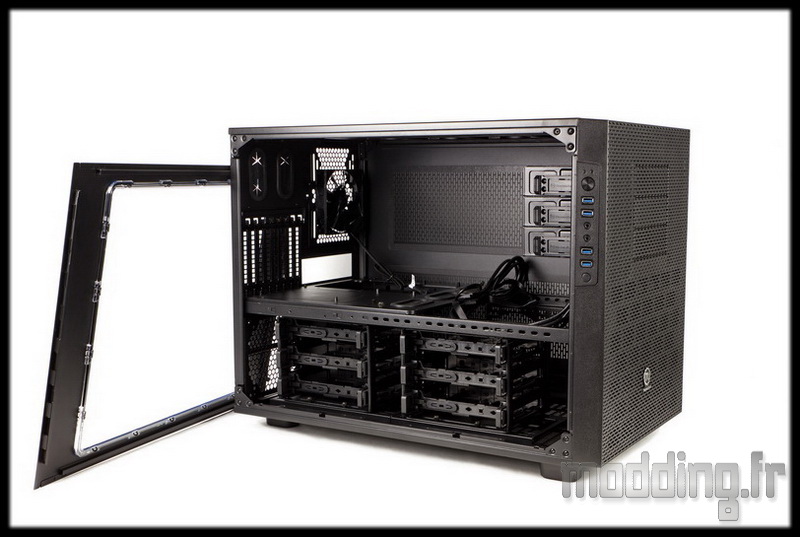

L’ouverture des portes nous amène dans un espace à deux étages entièrement peint en noir.

“Des portes” en incluant celle du dessus du boitier qui permet du coup d’avoir un bel accès à l’intérieur du Core X9 déjà bien grand.

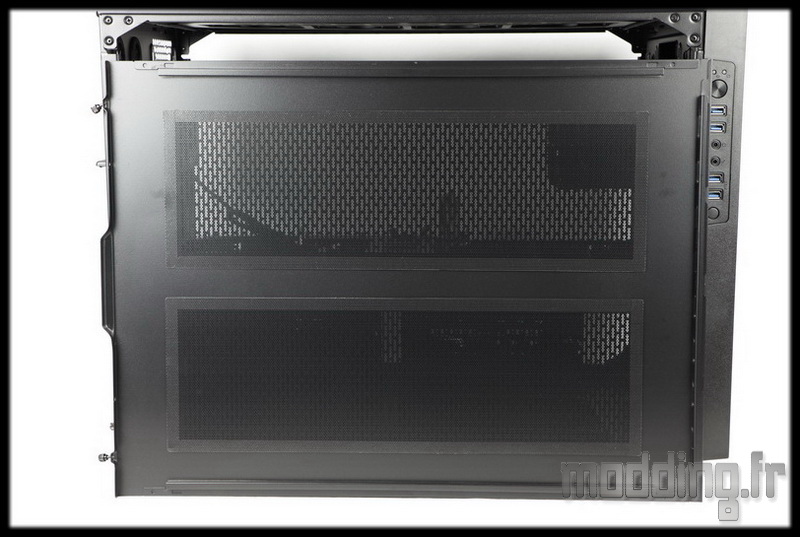

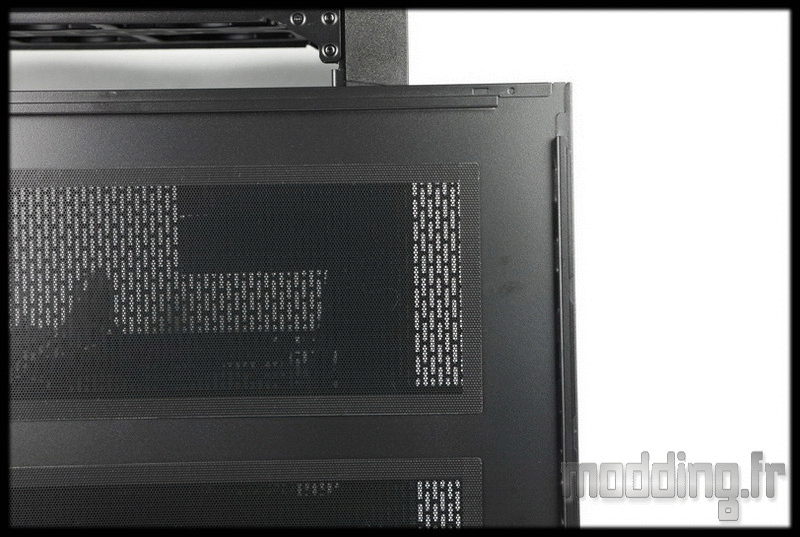

La porte controlatérale ainsi que celle du dessus sont dotées de deux larges grilles.
Ces grilles sont filtrées.

Contrairement aux filtres situés sous le châssis, ceux là sont magnétiques.
Bien pratique pour ne pas avoir de fixation visible.

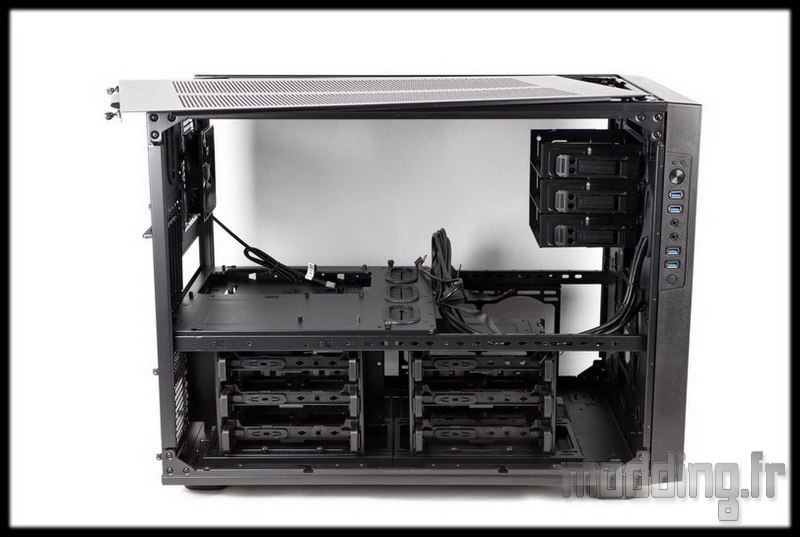

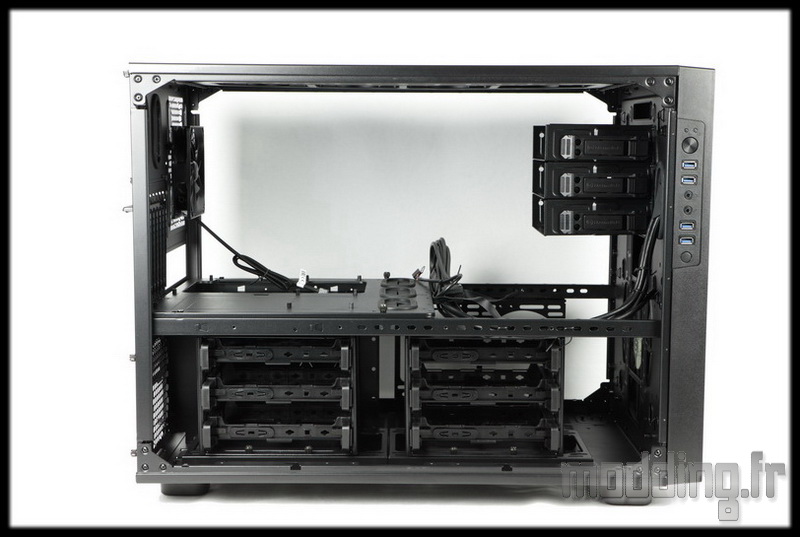

Comme dans la plupart des boîtiers au format cube, la répartition des emplacements se fait sur deux étages.
En bas nous avons l’espace dédié au stockage et à l’alimentation, en haut l’espace dédié aux composants carte mère et tout ce qui se connecte directement dessus.

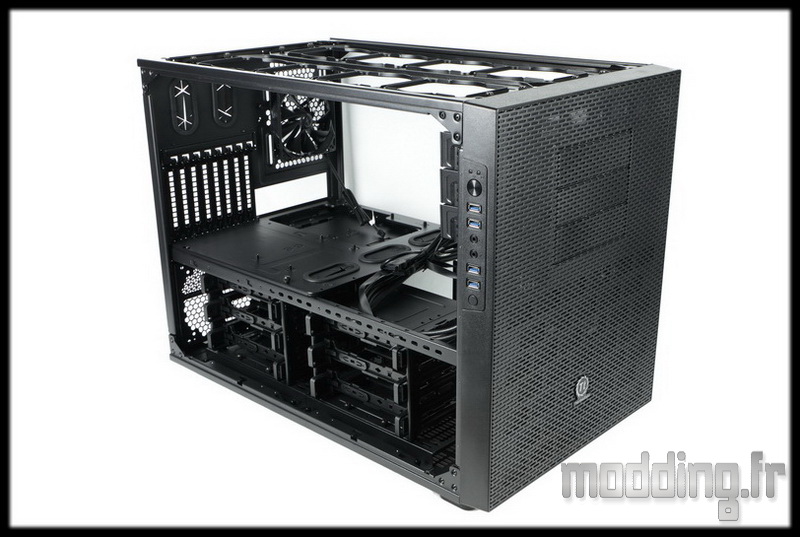

De par les dimensions du Core X9, nous avons un beau volume interne!!!

De plus, le fait de pouvoir retirer entièrement le dessus du boitier rend l’aménagement encore plus accessible.
Nous devinons, à ce niveau, la présence de supports pour de nombreux ventilateurs, on y revient plus tard.

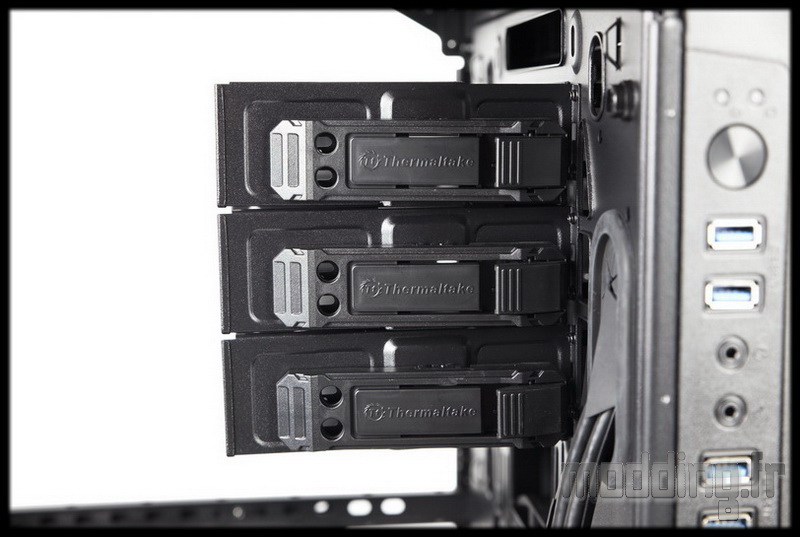

Le devant du châssis est occupé par 3 baies 5.25″ indépendantes l’une de l’autre et dotées d’un système de fixation sans outil automatique.
La fixation se fait par l’avant, mais il faut que le composant puisse déclencher le mécanisme en appuyant sur les ergots placés à l’arrière… ce qui est le cas d’un lecteur optique mais pas pour la plupart des rheobus.

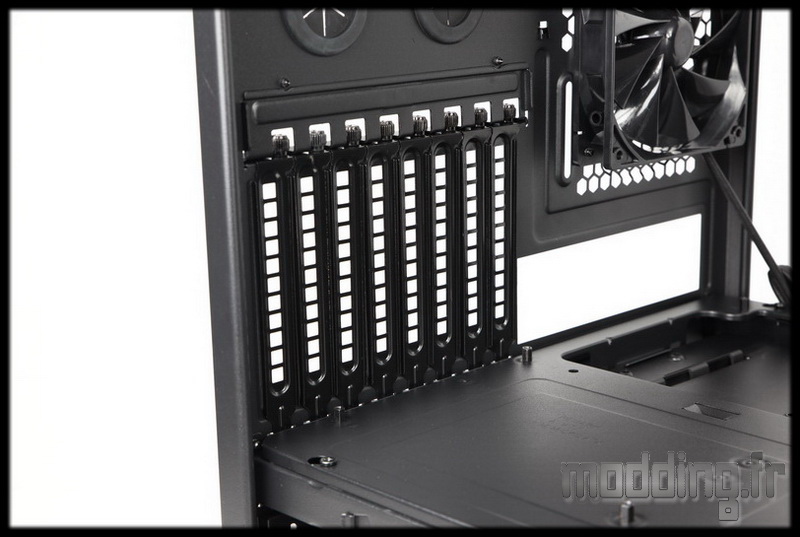

En arrière du châssis, nous retrouvons les 8 ports d’extensions avec leurs équerres ajourées.

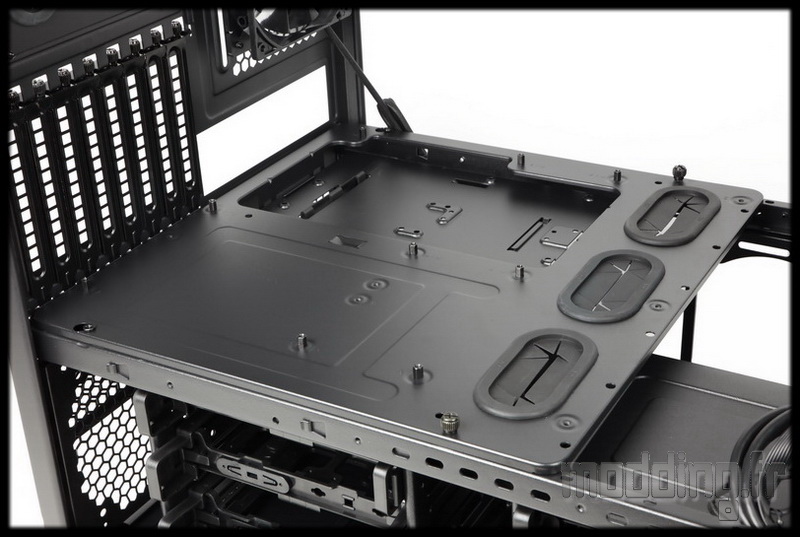

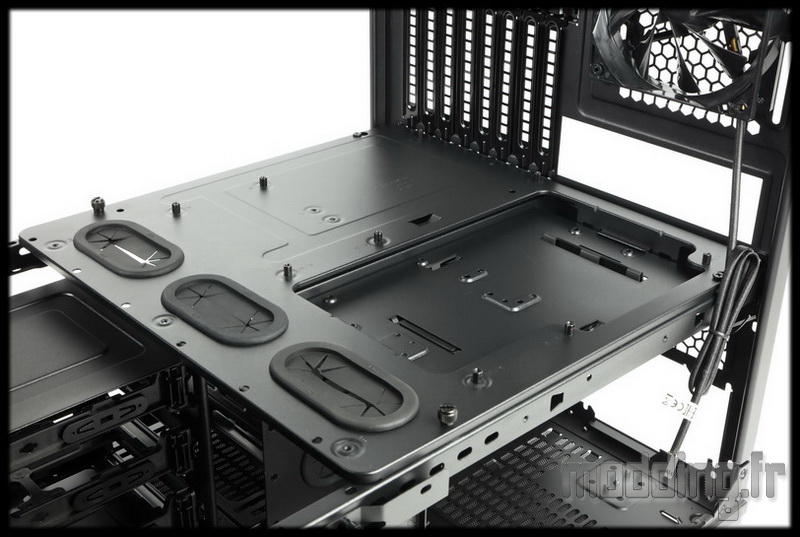

Le plateau de la carte mère est fixé horizontalement sur les traverses du boitier.
Trois ouvertures dédiées au passage des câbles munies de grommet sont situées à l’avant de ce plateau.
Le Core X9 est capable d’accueillir des cartes mères jusqu’au format E-ATX.

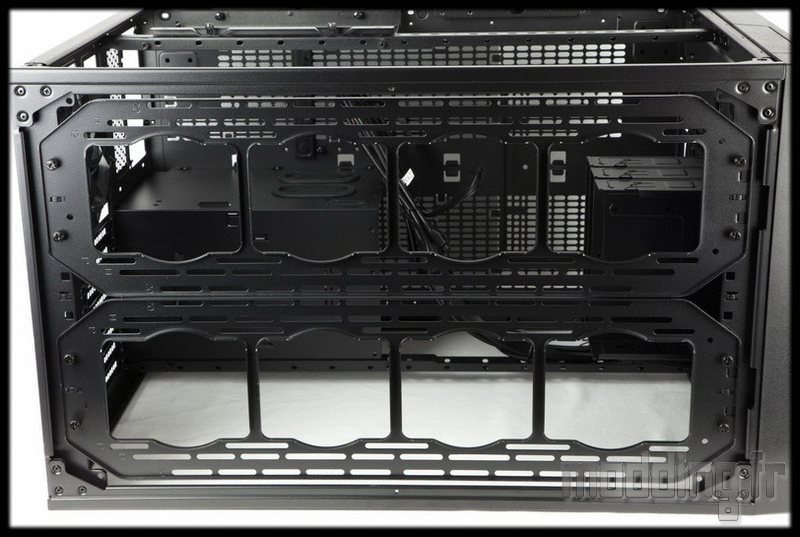

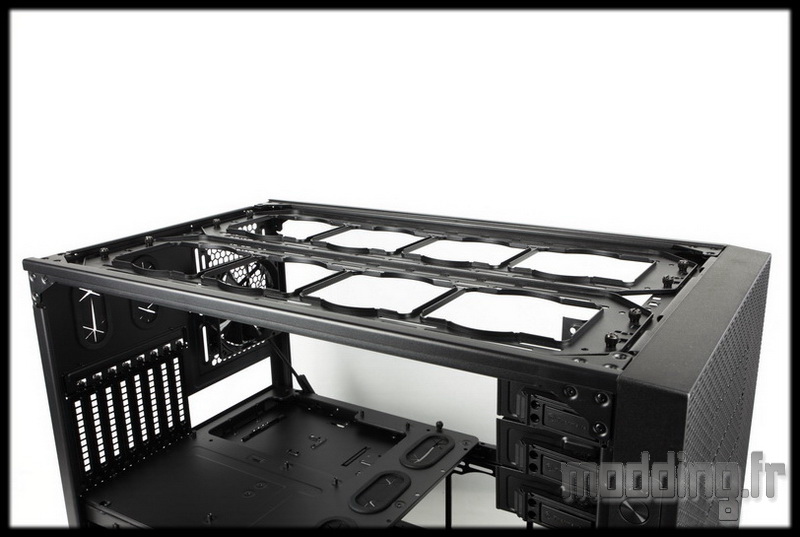

On passe au dessus pour mieux visualiser les deux supports fixés sur la partie supérieure du châssis.
Ils peuvent accueillir jusqu’à 6 ventilateurs en 140 mm ou 8 ventilateurs en 120 mm voire 2 ventilateurs en 200 mm.

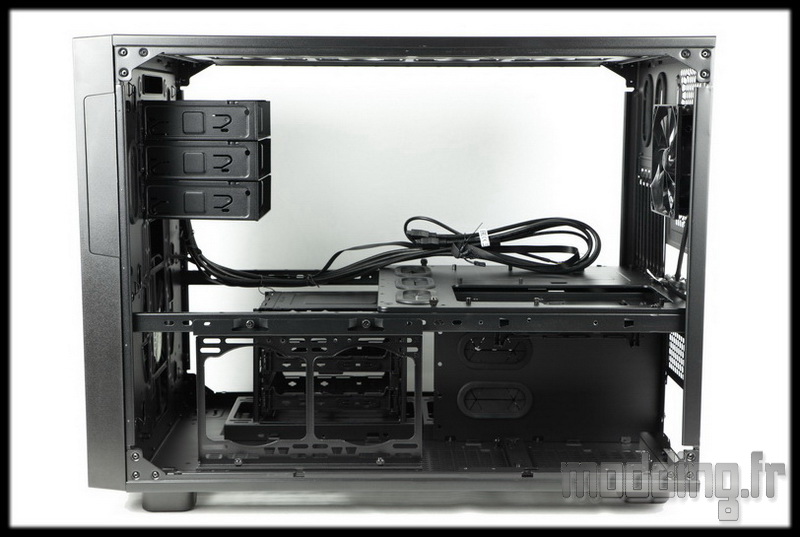

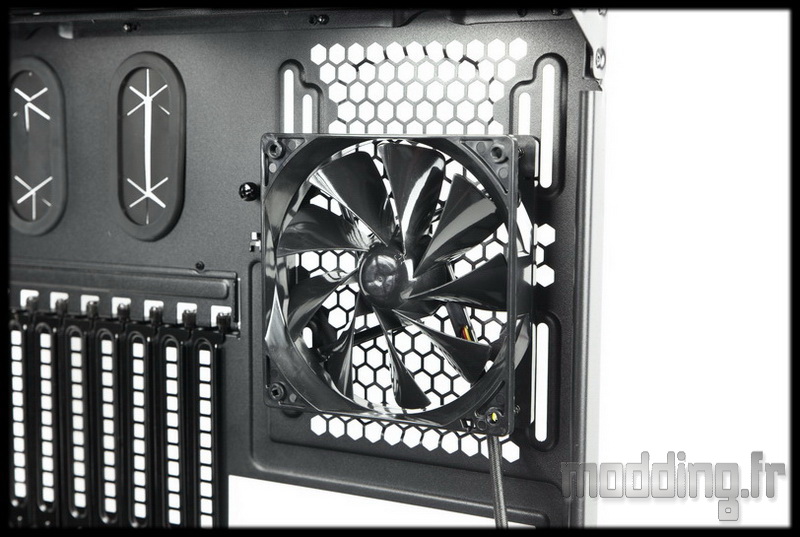

Nous passons de l’autre coté du châssis en passant par l’emplacement ventilation arrière occupé par un ventilateur en …….. 120 mm! (il fait petit dans ce grand espace….).

Nous revenons sur le plateau du coté de la grande ouverture permettant l’accès à l’arrière du Socket.
Nous remarquons la présence, à ce niveau, d’une plaque qui est dédiée au stockage comme nous le verrons dans la section montage.
Celle-ci est fixée sous le plateau par deux crochets et deux vis à main.

Les câbles issus du panneau avant sont noirs et dotés d’une bonne longueur pour leur mise en place au sein de la carte mère.

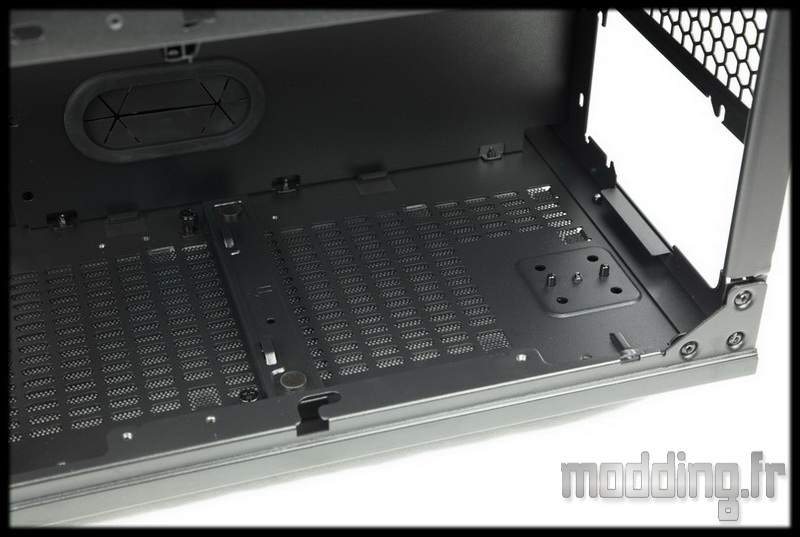

L’emplacement alimentation est doté de sa propre grille qui est filtrée.
A l’instar du Suppressor F51, nous avons une platine qui supporte le bloc dans sa partie avant. Ici aussi, la platine peut être ajustée en fonction de la profondeur du bloc.
Elle est dotée à ses extrémités de deux plots en caoutchouc, par contre nous n’avons aucun élément qui limite les vibrations sur la partie arrière de l’emplacement…

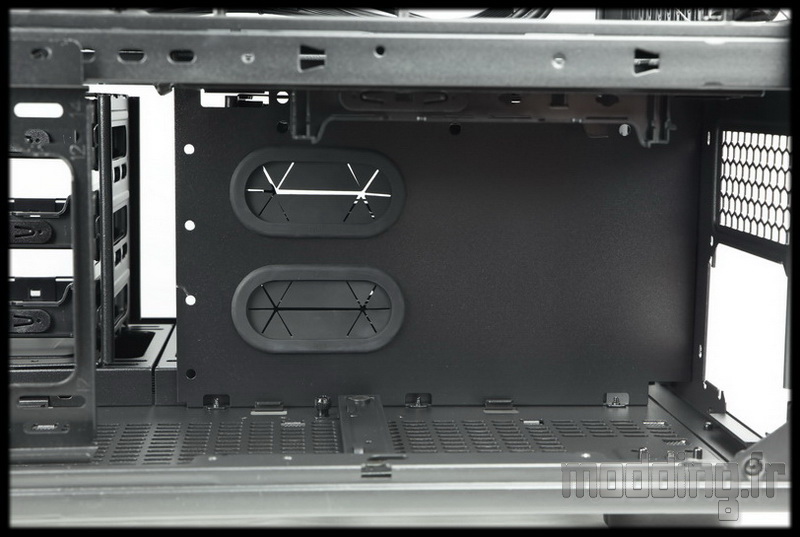

Au fond, nous avons une paroi qui délimite la partie alimentation de la partie stockage. Elle est dotée de deux ouvertures avec grommet pour le passage des câbles.
Au dessus, nous devinons la présence d’un panier dédié au stockage qui est fixé à la plaque placée sous la carte mère (de plus amples renseignements dans la section montage).

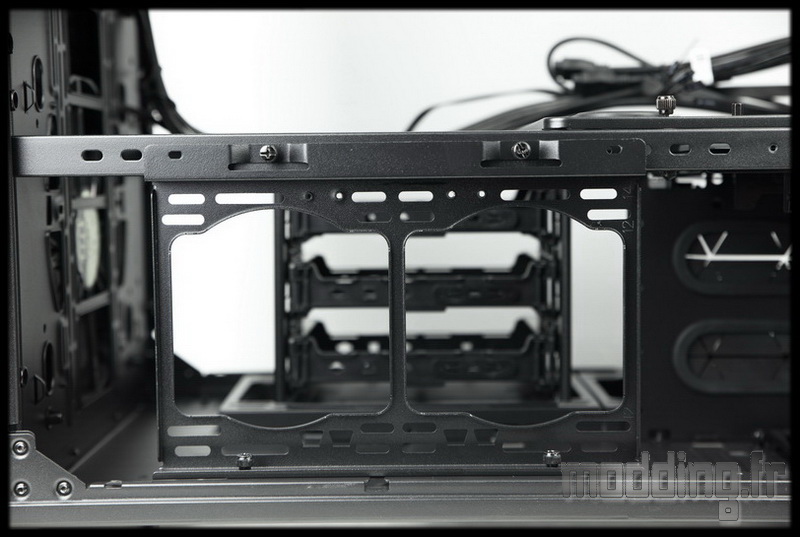

En avant de l’emplacement alimentation, nous avons un support fixé sur le bas du châssis et la traverse médiane par 4 vis à main.
Il peut accueillir deux ventilateurs en 120 mm. Les trous de fixation sont de forme oblongue ce qui permet d’ajuster la position des ventilateurs. Nous remarquons la présence de trous de fixation pour ventilateur en 140 mm, mais avec un seul support, nous pouvons seulement fixer un ventilateur en 140 mm. Il en faut deux pour pouvoir mettre en place jusqu’à 3 ventilateurs en 140 mm (et 4 en 120 mm).

Le support peut être déplacé plus en arrière du châssis.
Nous retirons les 4 vis à main.
Un petit mouvement de la plaque vers l’avant du châssis et vers soi permet de retirer le support de ce dernier.
Nous apercevons qu’une vis est en place sur le coté du support, vis qui vient s’insérer dans le profil du longeron bas du châssis (présence de deux encoches à ce niveau).
Nous verrons qu’autant nous pouvons déplacer ce support, autant nous pouvons placer deux supports à ce niveau.

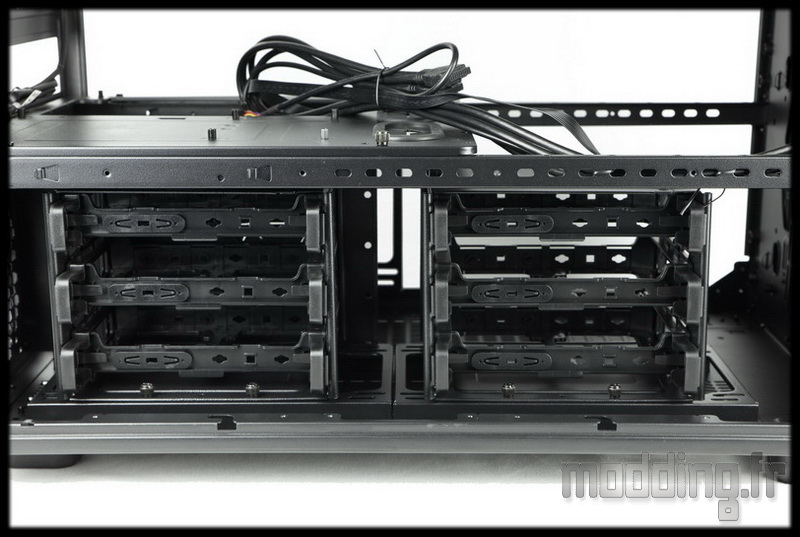

De l’autre coté, nous avons deux baies destinées aux unités de stockage 3.5″ et 2.5″.

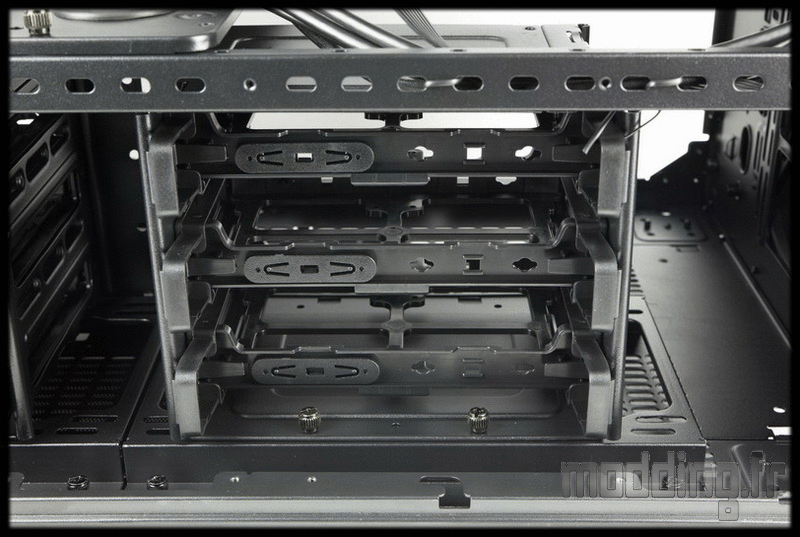

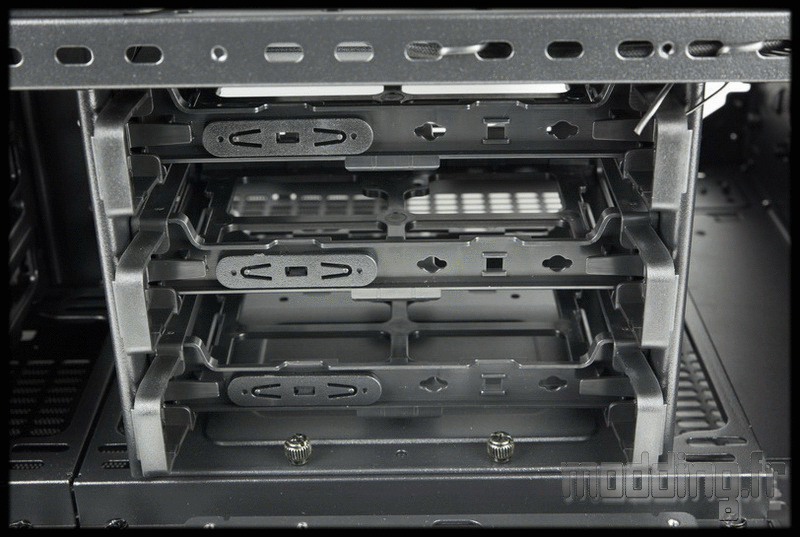

Chacune des baies est dotée de trois tiroirs pouvant accueillir un disque dur 3.5″ ou une unité 2.5″.
Nous appuyons sur les ergots de fixation qui se clipsent à la baie pour libérer le tiroir en tirant vers soi.

Chacune des baies est amovible.
Elles sont fixées à l’arrière par des encoches et à l’avant par deux vis à main.

Nous constatons que les baies ne sont pas directement fixées à même le châssis mais sur deux supports.
Ces derniers se révèlent être des supports pour ventilateurs à l’instar de celui placé sur le coté opposé du châssis.
C’est là que l’on commence à se rendre compte des possibilités de modularité du Core X9!!!

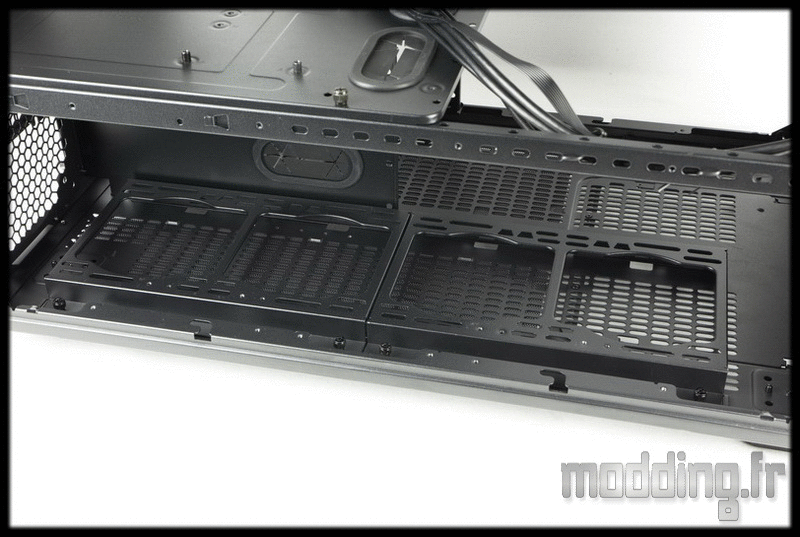

Nous apercevons les mêmes encoches placées sur le longeron inférieur du châssis pour pouvoir fixer ces supports et leur redonner leur rôle de support ventilateur.
Les vis qui se placent dans les encoches sont incluses dans le bundle.

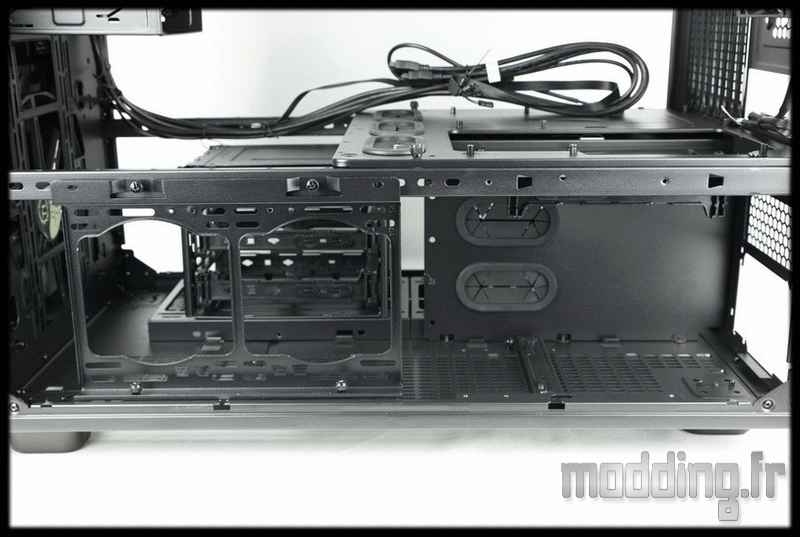

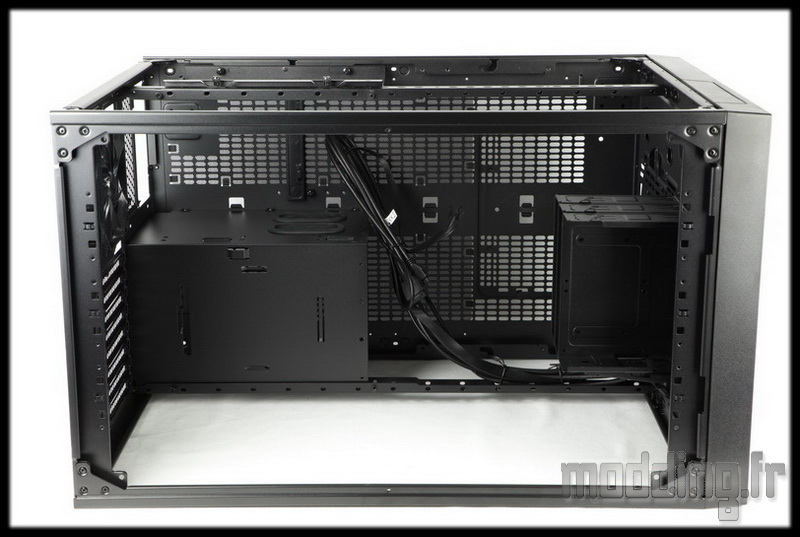

L’espace libéré par les cages 3.5″ permet d’entrevoir la possibilité de mettre en place l’alimentation à ce niveau, il suffit juste de retirer le support ventilateur et de récupérer la platine support dédié au bloc.
N’ayant qu’une seule platine… la mise en place de deux alimentations requiert un peu de bricolage…

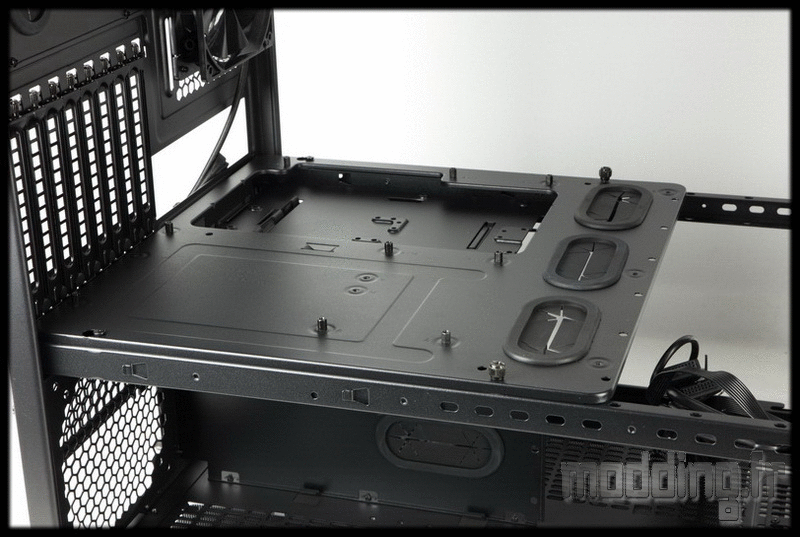

Le plateau de la carte mère est aussi amovible! seul deux vis à mains sont à retirer.
Ensuite nous faisons glisser le plateau vers l’avant du boitier pour le libérer de ses deux encoches placées à l’arrière et on soulève le plateau.

On continue de retirer des vis à main avec les 8 qui fixent les supports de ventilation supérieure.
Nous remarquons la forme oblongue des trous de fixation permettant d’ajuster la position des ventilateurs voire celle des radiateurs.
