Modularité et option LCD :
On se répète au fil des tests de boitiers, mais nous considérons qu’il n’y a pas mieux comme méthode pour installer l’alimentation dans le compartiment inférieur que d’avoir un support spécifique au bloc.
Si nous voulons personnaliser les grilles présentes en façade et sur la partie supérieure du Ceres 500 TG ARGB, nous pouvons les détacher de leur carénage en plastique en jouant sur les différentes pattes.
Les trois supports de stockage demeurent amovibles et peuvent donc être retirés si nous ne les utilisons pas.
Tout comme la cage HDD qui est fixée sur la base du châssis par 4 vis.
Cela libère un bel espace à l’avant de l’emplacement de l’alimentation.
On peut alors profiter des points de fixation dédiés pour installer un ventilateur en aspiration qu’il soit d’un diamètre en 140 mm ou en 120 mm.
La fixation du ventilateur s’effectue au niveau de la base en ayant retiré au préalable le filtre.
On utilise les vis spécifiques incluses dans le bundle.
Nous avons vu que le support de la ventilation antérieure est fixé sur la plaque intermédiaire par 4 vis.
Thermaltake nous facilite la tâche lors de l’installation des ventilateurs voire d’un radiateur de Watercooling en proposant ce support amovible, surtout lorsqu’il s’agit d’atteindre les points de fixation au niveau du compartiment inférieur.
Le Ceres 500 TG ARGB propose de fixer la carte graphique à l’horizontale ou à la verticale.
Pour cela, il nous suffit de retirer le cache puis les 4 vis qui maintiennent l’armature en acier embarquant les différentes équerres sur la paroi du châssis.
Nous n’avons qu’à effectuer une rotation de 90° de ce dispositif pour ensuite le remettre en place sur la paroi en utilisant les points de fixation adéquats.
Pour rappel, le support de Riser est présent dans le boitier, mais le Riser en lui-même demeure une option.
A part ça ?
Plus grand-chose de modulaire.
Toutefois, nous profitons de cette rubrique pour vous présenter une option qui apporte une touche de personnalisation du Ceres 500 TG ARGB.
Cette option est livrée dans une boite en carton somme toute banale.
Une large étiquette nous renseigne sur la nature de cet accessoire : LCD Panel Kit.
Au dos de la boite, nous avons une modélisation du contenu ainsi que les caractéristiques et les spécifications de cette option qui n’est autre qu’un écran LCD.
Le kit est affiché au prix de 129.90 euros.
Les différents accessoires sont bien protégés par des cales en mousse expansée.
L’écran LCD ainsi que le câble qui l’accompagne sont glissés dans un emballage en plastique.

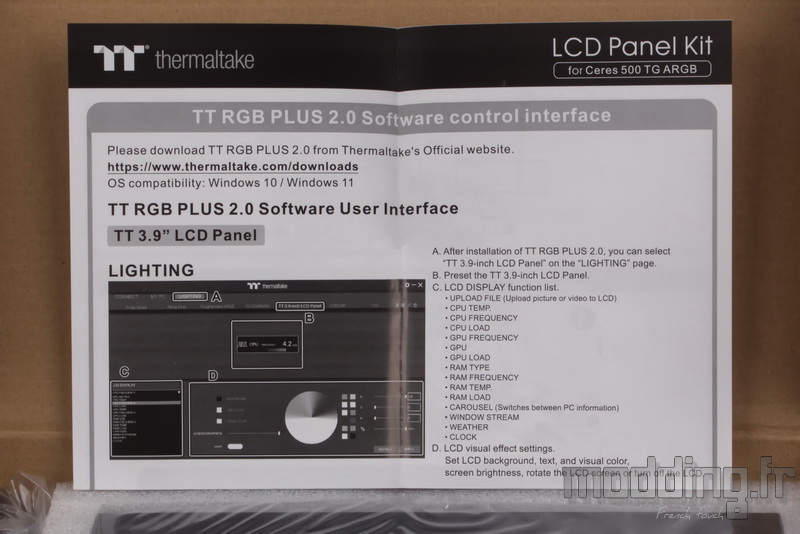

Une notice mentionne la présence du logiciel TT RGB PLUS 2.0.
En effet, contrairement à l’écran LCD que nous avons pu voir sur le boitier Y60 de HYTE, cet écran ne se comporte pas comme une extension de notre écran principal avec un branchement par un câble HDMI à l’arrière de la carte graphique.
Nous devons télécharger et installer le logiciel pour avoir accès et configurer l’affichage de cet écran.
La connexion passe par un câble USB.
Celui-ci mesure 900 mm.
A l’une de ses extrémités, nous avons une prise USB interne que l’on branche sur l’un des ports USB 2.0 de la carte mère.
De cette prise émergent deux câbles qui aboutissent à une prise micro-USB.
L’écran est déjà installé sur une plaque en acier qui est identique à la plaque présente sur le flanc du cache-alimentation du Ceres 500 TG ARGB.
Le carénage propre à l’écran LCD est en plastique.
Thermaltake grave son logo sur la partie basse dudit carénage.
A noter que sur la version “Snow” de ce kit, la plaque revêt la couleur blanche du boitier, mais le carénage de l’écran demeure noir.
La fixation du module LCD est assurée sur la face interne de la plaque en acier par deux vis.

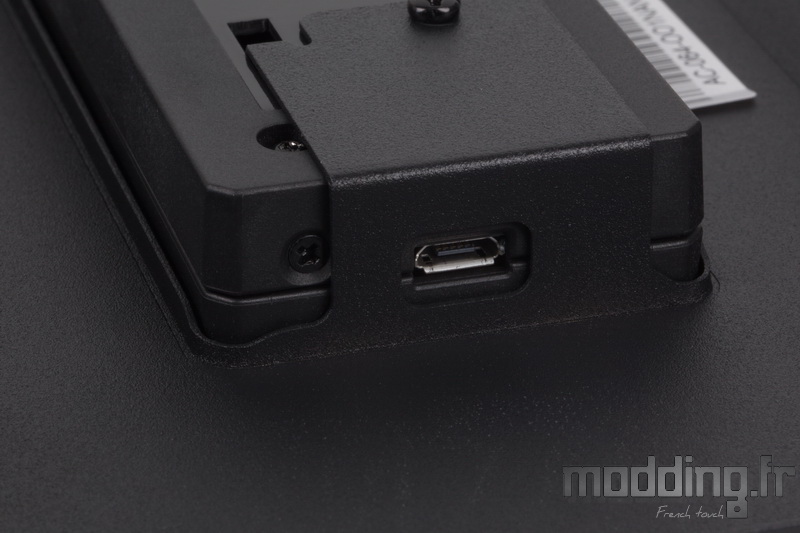

Sur l’une des extrémités du module, nous avons un port micro-USB sur lequel nous branchons l’une des prises du câble USB inclus dans le kit.

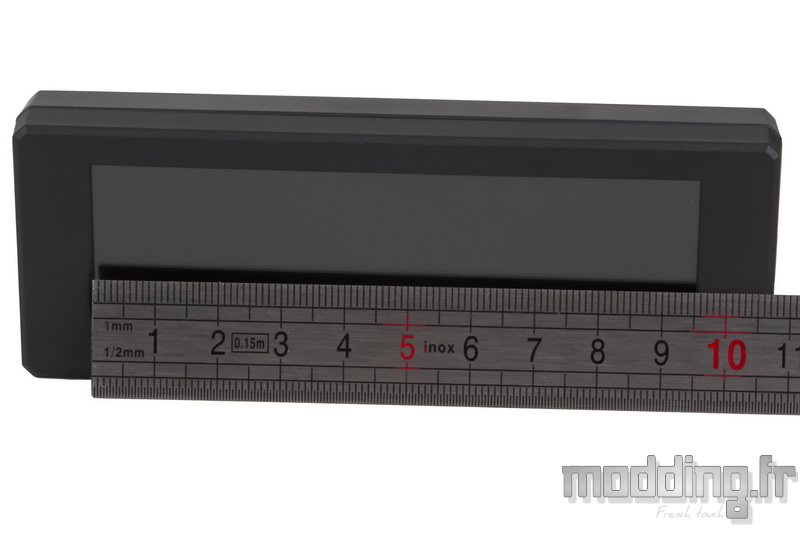

Nous avons une diagonale de 3.9″, soit 95 mm de large sur…
… 26 mm de haut.
Le boitier en lui-même mesure 214.5 mm sur 104 mm pour une épaisseur de 18.2 mm.
Nous démontons ce boitier et l’on constatons que Thermaltake inclut une protection spécifique à l’écran LCD.
Cet écran propose une résolution de 480 x 128.
Un PCB est présent à l’arrière de cet écran relié à ce dernier par une nappe.
La gestion de l’affichage est confiée à une puce Nuvoton N9H20K31N associée à un processeur ARM.
Avant d’installer le panneau LCD sur notre Ceres 500 TG ARGB, nous connectons l’une des prises micro-USB sur le module.
A priori, on peut envisager de connecter la seconde prise sur un autre écran de ce type (aussi disponible seul).
Nous retirons la plaque en acier du cache-alimentation en ôtant les deux petites vis.
On glisse ensuite le câble dans le compartiment inférieur et nous installons le panneau LCD en remettant les deux petites vis.
Le changement est très simple à réaliser, il ne reste plus qu’à brancher l’autre extrémité du câble sur le port USB 2.0 interne de la notre carte mère afin que le logiciel puisse communiquer avec l’écran.
On profite des deux points d’ancrage présents à l’avant de la cage HDD pour fixer le câble USB.
Afin de paramétrer cet écran LCD, nous utilisons le logiciel de la marque : TT RGB PLUS 2.0.
Nous détaillons ce logiciel ainsi que les différentes possibilités d’affichage qu’il propose dans le chapitre suivant.
