L’extérieur :

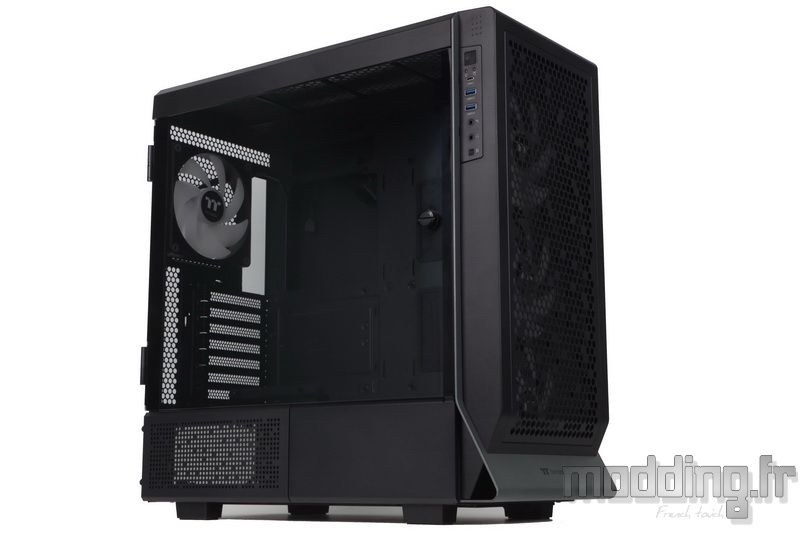

Pas d’excentricité comme avec le Tower 200 ou le CTE C750, on repasse sur un format de boitier plus classique sans bascule à 90° de la carte mère ou avec une carte graphique suspendue au plafond.
Plus classique, tout en arborant un style bien à lui.
Le Ceres 500 TG ARGB se distingue par ses panneaux perforés qui nous change des grilles Mesh et ma foi on aime bien, d’autant que ces parois aérées s’intègrent parfaitement dans leur carénage respectif.
De plus, Thermaltake prend le parti de faire ressortir le compartiment inférieur au-delà de la porte vitrée et tout comme le style de la façade c’est en quelque sorte une des caractéristiques qui signe la série Ceres.
Comme nous vous l’avons évoqué en introduction, cet élément de design latéral est motivé pour inclure un accessoire optionnel qui n’est autre qu’un écran LCD de 3.9″ qui vient prendre place sur la partie antérieure du cache-alimentation.
Nous développons cet aspect dans la rubrique “Modularité et option LCD”.
Le boitier mesure 245 mm de large sur 508 mm de profondeur pour une hauteur totale de 525 mm.
Composé d’acier (SPCC), de plastique et de verre, le poids est de 10.5 kg.
La façade est essentiellement occupée par une large grille mesurant 190 mm de large sur 425 mm de haut.
Thermaltake appose son logo dans la partie basse de cette façade.
On peut constater un mélange des structures dans cette zone tout en relevant différents aspects.
En effet, le carénage en plastique noir de la façade vient à la rencontre d’une plaque en acier de couleur gris-vert présentant un aspect sablé.
Sous la bordure inférieure, nous accédons au filtre recouvrant la base du châssis.
Toutefois, la petite poignée n’est pas si près du bord du boitier comme nous le verrons plus bas dans cette page et il nous faut quelque peu chercher à agripper cet appendice qui sert de poignée avant de pouvoir faire glisser le tiroir.
La grille se présente sous la forme d’une plaque en acier perforée.
Comme on peut le voir sur cette photo, Thermaltake crée un effet de style en “oubliant” de déboucher quelques orifices.
La grille s’intègre parfaitement sur le carénage en plastique de la façade.
Elle suit même l’inclinaison de ce carénage qui se présente dans la partie basse.
Un autre effet de style avec la présence de cette plaque en acier de 2 mm d’épaisseur qui s’intercale entre le carénage et le châssis du Ceres 500 TG ARGB.
Dans cette zone, cette plaque se détache de la paroi du châssis pour se projeter à l’avant du boitier tout en croisant sur sa route la façade qui part de biais pour venir se superposer au niveau de l’angle inférieur du châssis.
Thermaltake intègre dans la partie haute du montant de la façade le panneau des connectiques.
Nous avons de haut en bas :
- Bouton Power
- LED Power (blanche) et LED activité disque (rouge)
- Un port USB 3.2 Gen 2 type C
- 2 ports USB 3.2 Gen 1
- Prise microphone
- Prise casque
- Bouton Reset
On regrette que Thermaltake garde la couleur bleue des ports USB 3.2 Gen 1, d’autant que cette couleur disparait au niveau de la prise interne de ces ports.
Juste au-dessus de ce panneau des connectiques, nous avons une série de petits picots donnant un certain relief à la structure en plastique dans cette zone.
Nous retrouvons cet aspect sur le montant opposé.
Cela permet de mieux agripper les bords de la façade afin de tirer le carénage vers soi et de libérer la structure de son emprise sur la plaque en acier.
Le système de fixation passe par 4 plots sphériques faisant partie intégrante de cette plaque gris-vert.
Des plots qui viennent s’insérer en force dans leur logement en plastique respectif assurant ainsi la bonne fixation de la façade.
On trouve sur la face interne de cette dernière un filtre recouvrant la totalité de la grille.
Cette grille est amovible afin de faciliter son entretien.
Une fois le carénage déposé, nous accédons aux trois ventilateurs en 140 mm qui sont installés à l’avant du Ceres 500 TG ARGB.
L’aspect blanchâtre des pales assure une meilleure diffusion de l’éclairage émis par les LED ARGB positionnées au centre du ventilateur.
Les trois unités de ventilation sont installées sur un support qui s’avère être amovible comme en témoigne la présence des vis venant fixer ledit support sur l’épaisse plaque en acier.
Une plaque qui est elle-même fixée sur la paroi avant du châssis par d’autres vis.
La porte latérale principale n’est autre qu’un panneau en verre trempé de 3 mm d’épaisseur.
Il mesure 440 mm de largeur sur 360 mm de hauteur.
On constate que la vitre présente un aspect légèrement fumé qui plonge dans la pénombre notre configuration.
Au milieu du bord antérieur de la vitre, nous avons une vis à main.
Une large vis dotée d’une empreinte pour tournevis plat, mais surtout assujettie à une large patte en acier qui vient assurer la fermeture de la porte latérale.
Cette empreinte va nous permettre au premier coup d’œil de connaitre la position du loquet :
- Trait à l’horizontale : loquet fermé.
- Trait à la verticale : loquet ouvert.
La porte est montée sur des charnières ce qui facilite son ouverture sans avoir forcément à la déposer.
Le verre trempé monte au niveau du carénage supérieur du Ceres 500 TG ARGB.
Par contre, il ne descend pas au niveau de la base du châssis comme dans la plupart des boitiers.
Sur le Ceres 500 TG ARGB, Thermaltake limite la hauteur de la vitre au cache-alimentation qui voit son flanc venir se positionner à fleur de cette vitre.
Cette zone du cache se divise en deux parties distinctes.
La partie arrière arbore une grille dont le style reprend celui de la grille en façade avec cependant des orifices de plus petite taille.
On y verrait presque une carte perforée (ou carte IBM) utilisée comme élément de stockage de données avant l’apparition des bandes magnétiques.
Cette grille est totalement indépendante du reste de la structure du cache-alimentation.
Nous avons deux vis à main qui assurent sa fixation.
Une fois retirée, nous accédons à l’emplacement de l’alimentation.
Y a-t-il un réel intérêt d’avoir une grille dans cette zone ?
A notre avis, pas vraiment.
Bien que nous pouvons remarquer que le bloc d’alimentation se trouve légèrement surélevé comme en témoigne la présence de larges plots en plastique.
Thermaltake semble vouloir assurer un flux d’air aussi bien dans le compartiment principal que dans le compartiment inférieur.
Toujours est-il que la grille dispose d’un filtre…
… Et que ce filtre demeure amovible.
Thermaltake a même pensé au petit taquet facilitant son retrait.
La partie antérieure du cache-alimentation est entièrement pleine, mais nous verrons que cette plaque peut être remplacée par une plaque optionnelle plus moderne que la carte perforée.
Les pieds relèvent le Ceres 500 TG ARGB d’une vingtaine de millimètres.
La porte controlatérale est entièrement constituée d’acier.
Sa structure remonte jusqu’au niveau du carénage supérieur du boitier.
Elle descend jusqu’à la base du châssis tout en intégrant la grille qui est un rappel de celle présente sous la porte en verre trempé sans toutefois être identique dans l’emplacement des zones non perforées (un message codé ?).
Le système de fixation de cette porte controlatérale passe par trois vis à main qui demeurent solidaires de la structure.
On retrouve à l’arrière une répartition standard des emplacements.
L’alimentation se positionne donc en partie basse.
Nous apprécions particulièrement l’adjonction d’un support spécifique au bloc d’alimentation.
Un support qui se fixe au châssis par 4 vis.
Ainsi on installe l’alimentation en la glissant par l’arrière du boitier. Ce dispositif facilite le rajout de câbles sur ladite alimentation sans avoir à complètement retirer cette dernière de son logement.
On note que la structure en acier qui prend en compte la partie mobile des charnières vient recouvrir le bord postérieur du verre trempé.
Au-dessus, nous avons 7 équerres PCI ajourées.
On remarque que la fixation des cartes filles s’effectue à l’extérieur du boitier.
Un cache en acier, fixé à la paroi par deux vis à main, peut être retiré afin de permettre l’installation des cartes.
Point d’équerres disposées à la verticale dans ce boitier…

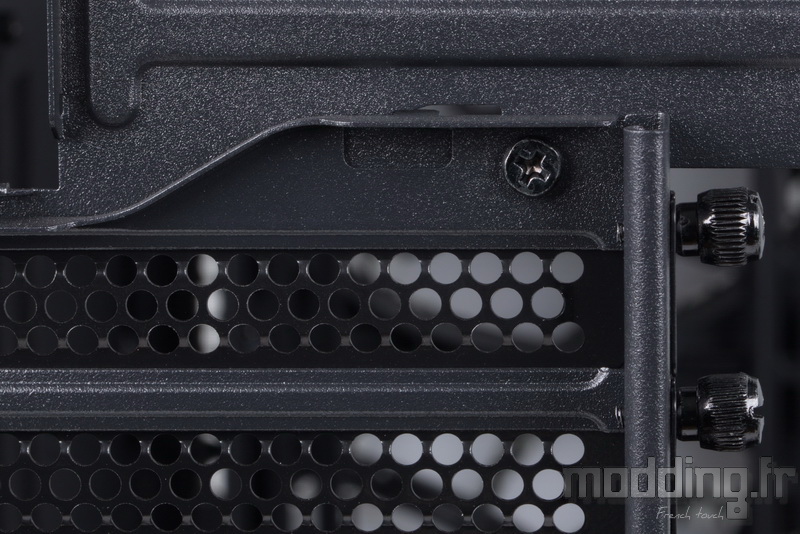

Toutefois, en regardant de plus près, on remarque que les différentes équerres sont fixées non pas directement sur la paroi du châssis, mais sur un cadre métallique.
Lui-même est fixé sur la paroi par 4 vis et un jeu de crochets.
Ainsi, au lieu de proposer de fixer la carte graphique trop près de la porte principale comme c’est le cas dans les boitiers disposant d’équerres verticales, Thermaltake nous propose de tourner l’ensemble des équerres d’un quart de tour dans le but de les positionner à la verticale.
L’avantage de ce dispositif est d’installer la carte graphique à bonne distance de la porte latérale. Nous verrons que cette installation peut se faire sur trois niveaux.
La marque est assez friande de ce dispositif que l’on peut retrouver sur d’autres boitiers comme le Divider 300 TG.
En haut, on retrouve l’emplacement de l’I/O Shield ainsi que celui d’un ventilateur en 120 mm ou en 140 mm.
La forme oblongue des points de fixation permet d’ajuster la hauteur dudit ventilateur sur une douzaine de millimètres.
On remarque la présence de deux points d’ancrage si jamais nous voulons réunir les câbles des périphériques que l’on connecte à l’arrière de la carte mère.
Une petite grille prend place sous le carénage supérieur du boitier.
Un carénage qui est fixé sur cette paroi arrière du châssis par deux vis à main restant solidaires de la structure en plastique.
La base du châssis.
Le tiroir filtre est donc accessible par l’avant du Ceres 500 TG ARGB, néanmoins on constate bien que la petite poignée demeure à bonne distance (50 mm) du bord antérieur du boitier.
Ce filtre recouvre la grille dédiée à l’alimentation.
De part et d’autre de cette grille, nous avons les points de fixation des deux plots en plastique dédiés au bloc d’alimentation.
Une seconde grille de plus grande taille se positionne plus en avant du châssis.
Nous avons les points de fixation de la cage HDD (vis et plots de centrage) ainsi que 4 points de fixation de forme oblongue qui se destinent à l’installation d’un ventilateur en 120 mm ou en 140 mm en lieu et place de ladite cage HDD.
Les 4 pieds sont indépendants les uns des autres.
Ils sont fixés à la base du châssis par une vis qui se loge à travers l’orifice du patin en caoutchouc.
Ces patins assurent le contact avec le sol et limitent la transmission des vibrations tout en scotchant le boitier sur ledit sol.
La partie haute du boitier est largement occupée par une grille (425 x 190 mm) qui reprend le style de la grille de la façade avec ses orifices obstrués.
Tout comme sur la façade, la grille se présente sous la forme d’une structure en acier qui s’intègre parfaitement dans le carénage en plastique du Top.
On apprécie la finition et la qualité d’assemblage entre les différents éléments du Ceres 500 TG ARGB.
Cette fois-ci, pour retirer cette partie du boitier, on ne tire pas vers soi, mais nous desserrons les deux vis à main ce qui nous permet de faire glisser le carénage vers l’arrière du boitier et ainsi le libérer de son emprise sur le châssis.
On découvre un emplacement de ventilation pouvant accueillir jusqu’à trois ventilateurs en 120 mm ou en 140 mm.
La forme oblongue des points de fixation permet d’ajuster la position du ou des ventilateurs voire celle d’un radiateur de Watercooling (taille maximale : 360 ou 280).
Tout comme sur la façade, Thermaltake met en place un filtre sur la face interne du carénage supérieur.
Un filtre demeurant amovible ce qui facilite son entretien.
