Tests :
Config de test :
Niveau sonore
Les ventilateurs du A500 TG
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
Les ventilateurs du A500 TG sont discrets à 12 V et tombent dans le monde du silence dès que l’on réduit leur vitesse de rotation.

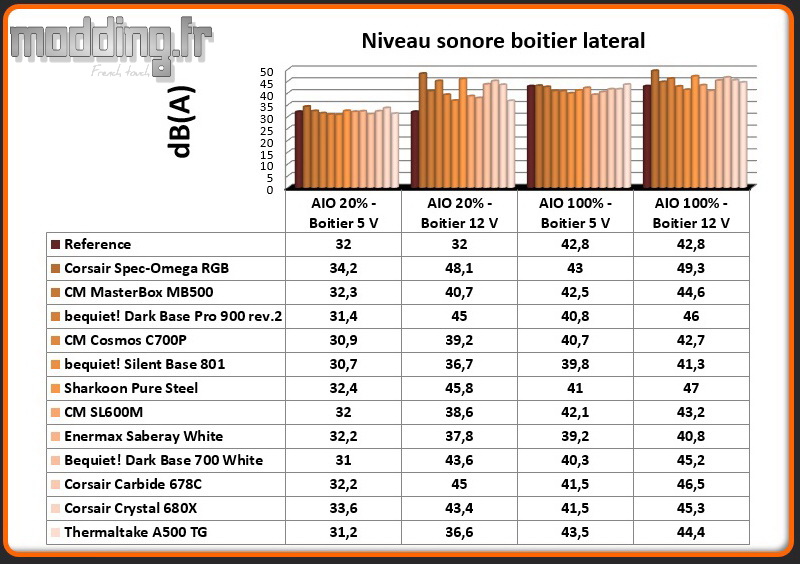

Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par QFan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…,ni même une mouche! en même temps, elles bronzent à la plage…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
Une fois que l’ensemble de la ventilation est au repos, le A500 TG se révèle être silencieux.
La colonne “AIO 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la configuration. Certes le verre trempé n’est pas le meilleur isolant acoustique, par contre les plaques en aluminium, notamment celle du Top, permettent de bien filtrer les nuisances sonores issues de notre H60.
En passant les trois ventilateurs du boitier à plein régime, le niveau sonore demeure audible, cependant on ne constate que très peu de différence avec notre H60 tournant à pleine vitesse.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

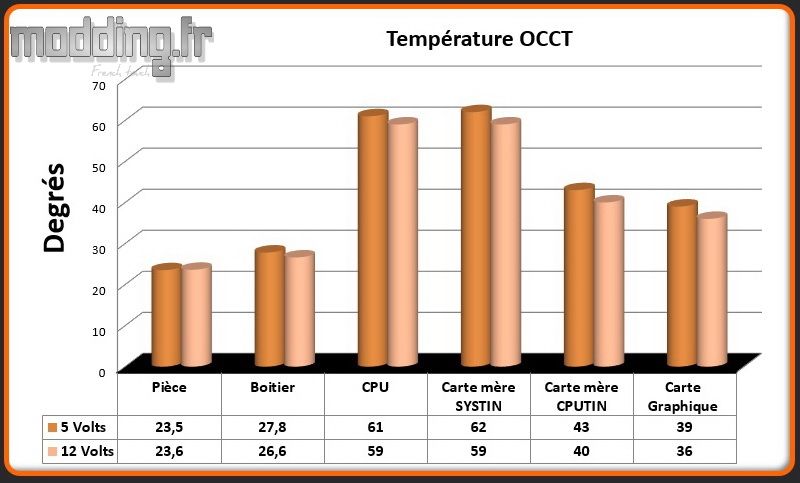

OCCT CPU
OCCT CPU + Fire Strike
On constate de suite le gain sur les températures engendré par l’augmentation de la vitesse de rotation des ventilateurs du A500 TG.
Ne serait-ce que sur le processeur avec notamment l’écart de 4° sous le test combinant OCCT et Fire Strike.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

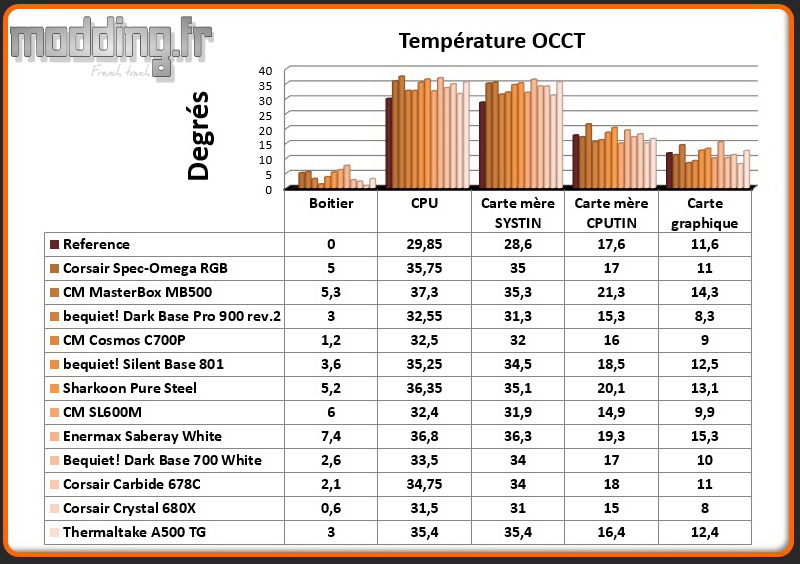

Comparatif OCCT CPU

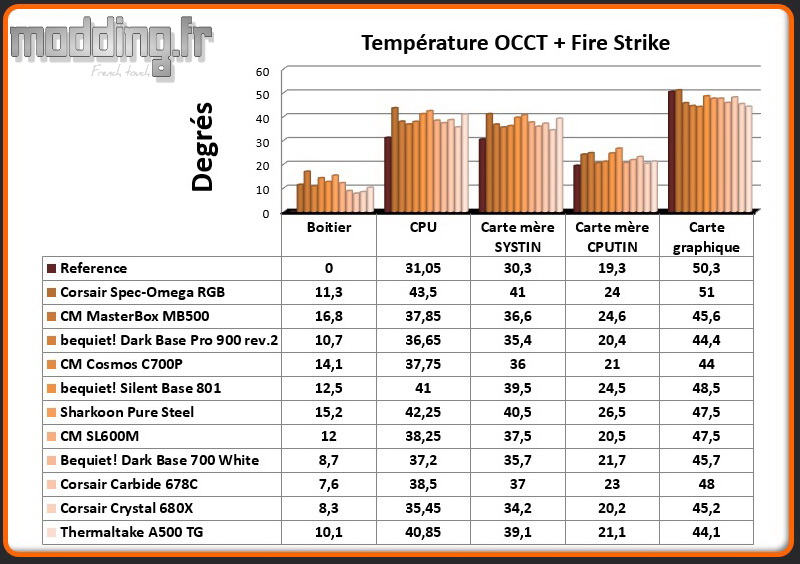

Comparatif OCCT CPU+Fire Strike
En comparant notre boitier avec la concurrence, on remarque que ses performances en matière de refroidissement sont en léger retrait que ce soit au niveau du processeur ou de la carte graphique.
Lorsque nous effectuons les différents tests, nous gardons la configuration du boitier telle qu’elle est en sortie de carton. On ne change pas la disposition des ventilateurs, tout en positionnant notre H60 toujours au même endroit.
Il se trouve qu’avec le A500 TG, les cages HDD prenant place dans le compartiment principal viennent tout simplement couper le flux d’air issu des ventilateurs positionnés à l’avant du boitier. Cette configuration des éléments du boitier bride donc les performances en matière de refroidissement.
Nous avons repris les tests en libérant la place au niveau de ces deux ventilateurs, l’amélioration ne s’est pas fait attendre et nous avons obtenu un gain de 2° que ce soit sur le processeur ou la carte graphique.
