Montage :
Apres le démontage… le montage de la config!
On commence par le stockage.

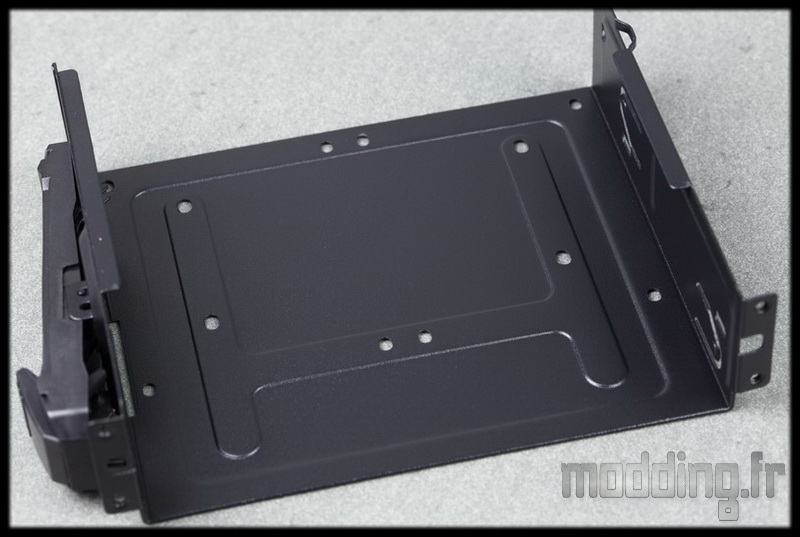

Nous avons vu que les deux baies 5.25″ sont pourvues de trous au niveau de leur base.

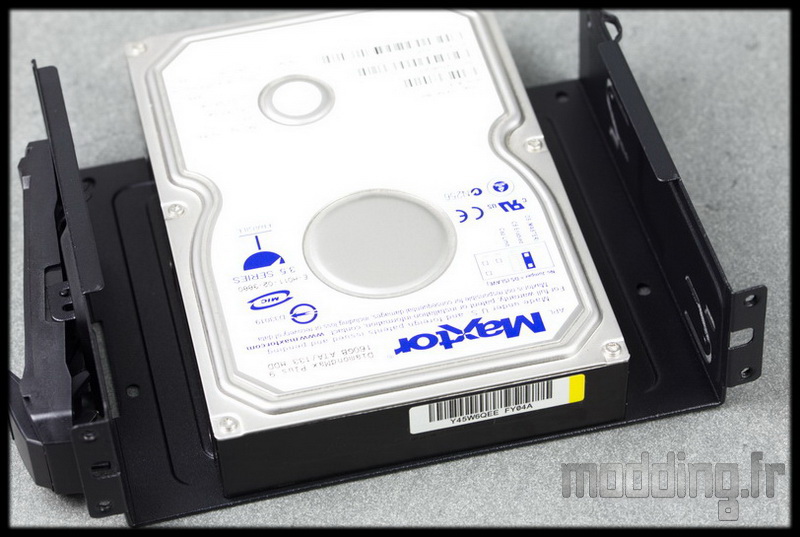

Nous pouvons alors mettre en place un disque dur 3.5″.
La présence de rondelles en mousse adhésives fournies dans le bundle permet de limiter les vibrations du disque vers la tôle de la baie 5.25″.

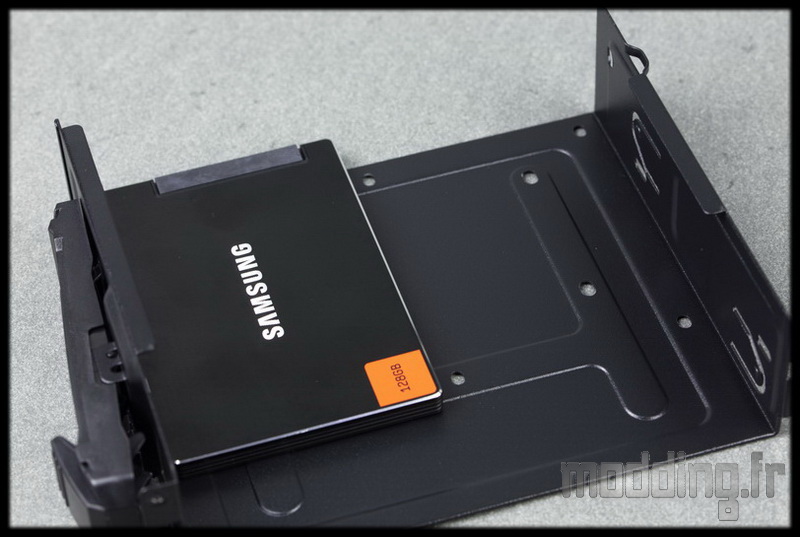

La baie 5.25″ permet aussi d’accueillir deux unités de stockage 2.5″.
Dans les deux cas la fixation se fera par le dessous avec des vis classiques.
La deuxième option de stockage est l’utilisation de la cage HDD avec ses trois tiroirs disponibles.
Le tiroir est doté d’ergots en plastique muni de rondelle en mousse pour limiter les vibrations.
On glisse le disque à l’intérieur.
On positionne un des bords de façon à insérer les ergots dans les trous.
On exerce une pression sur le bord opposé du tiroir afin de compléter la mise en place de l’unité de stockage 3.5″.
Nous pouvons éventuellement sécuriser la mise en place par une vis classique sur l’avant du tiroir.
Le tiroir accepte aussi les unités de stockage 2.5″.
La fixation se fait par en dessous par des vis classiques.
Dans le cas d’un disque dur 2.5″, on insère les rondelles en mousse incluses dans le bundle (vraiment une bonne idée ces rondelles).

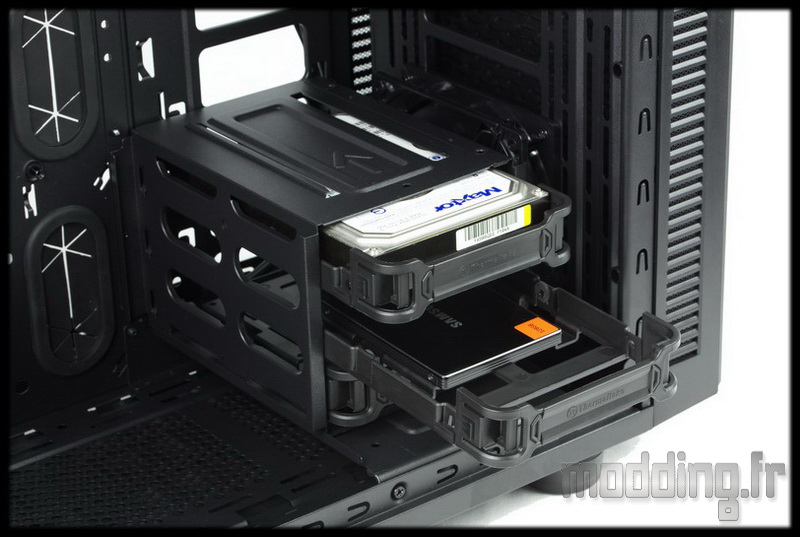

Il ne reste plus qu’à glisser les tiroirs dans la cage HDD jusqu’à entendre le clic assurant leur bonne mise en place au sein de la cage.
La très bonne idée de Thermaltake est de pouvoir utiliser tous les tiroirs de la cage HDD lorsque l’on retire cette dernière du boitier pour mettre en place un watercooling complet au sein du Suppressor F31.
C’est la troisième option de stockage (qui prend le pas sur la cage).

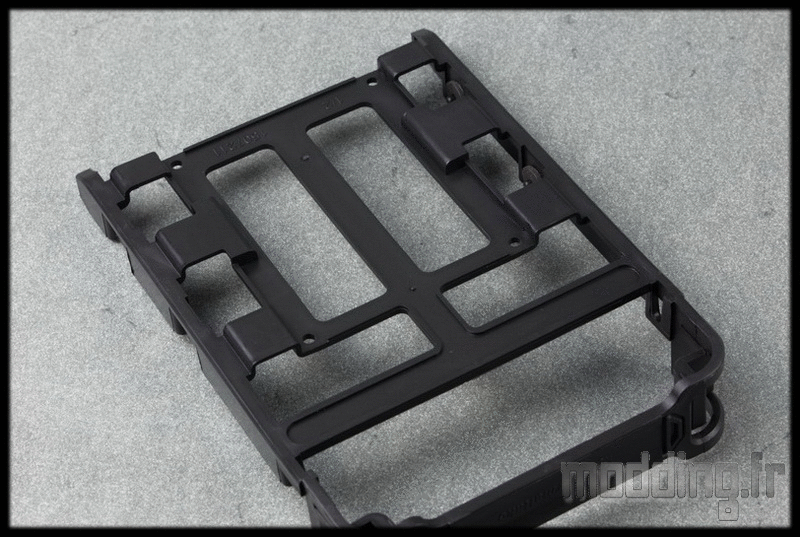

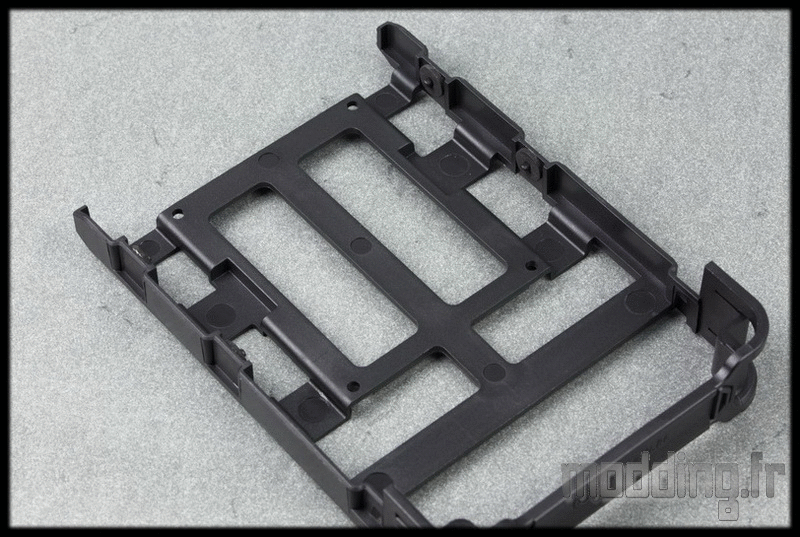

Le tiroir comporte une structure avec un design spécifique qui permet sa mise en place au niveau des coulisses du boitier.

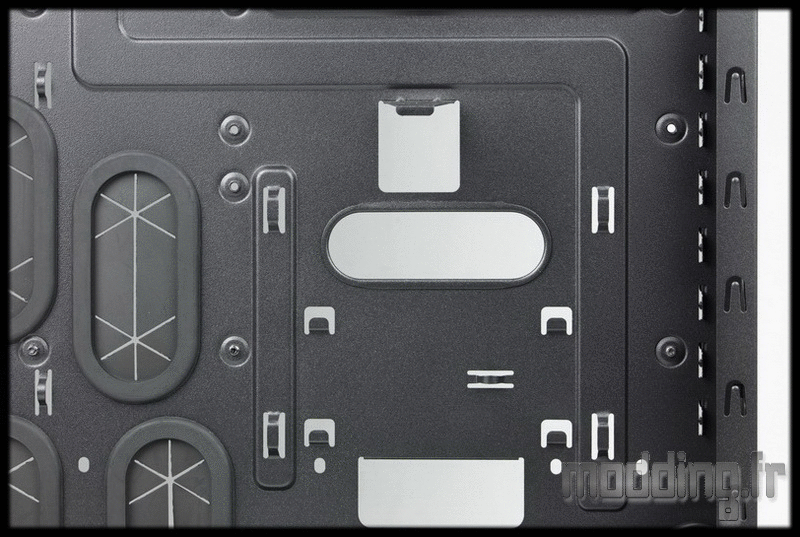

4 pattes métalliques prennent en charge le tiroir en s’insérant sur la structure de ce dernier comme on peut le voir sur l’animation.
Pour info, le tiroir se fixe avec l’unité de stockage déjà en place au sein dudit tiroir (l’animation permet de mieux visualiser le principe).

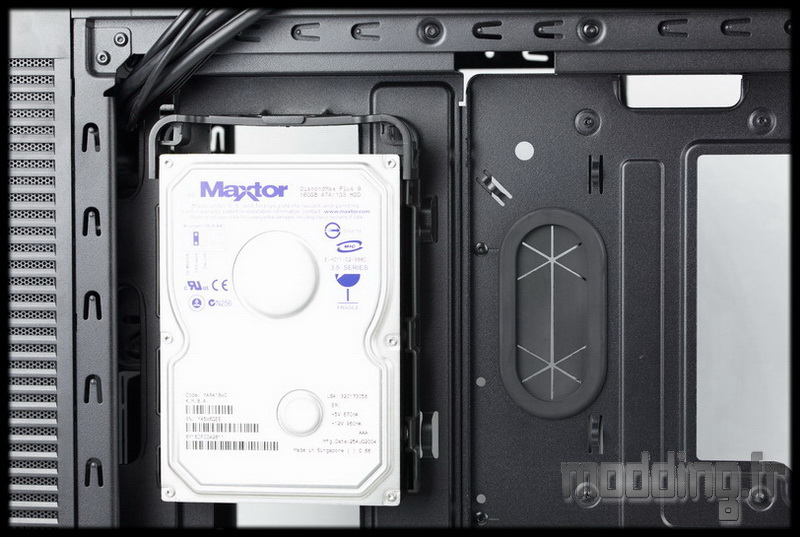

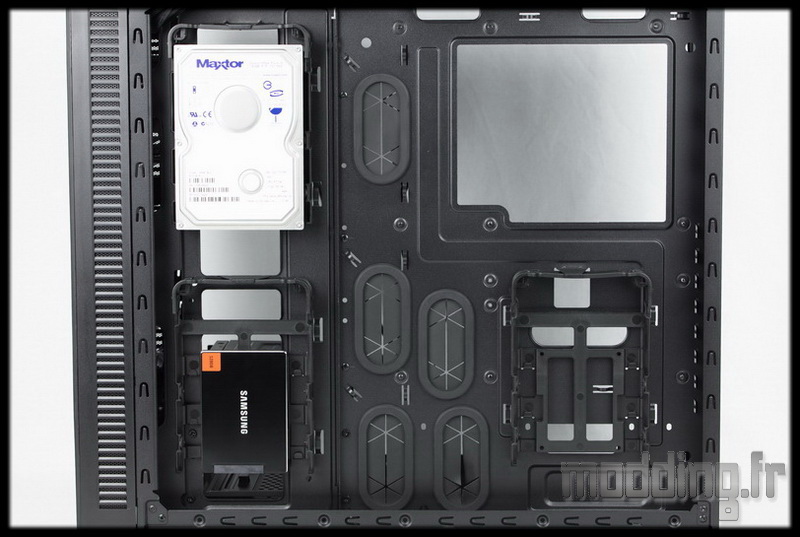

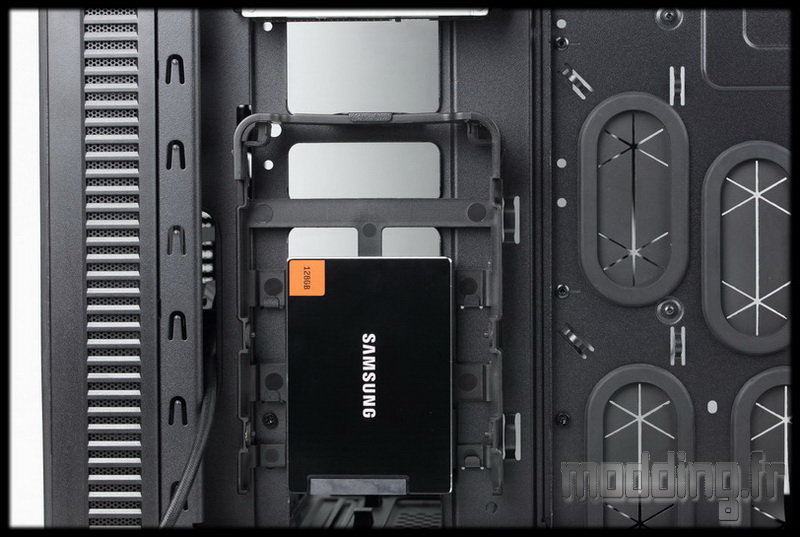

On peut alors glisser derrière le châssis, un SSD…
… ou un disque dur 3.5″…
Les trois tiroirs trouvent leur place spécifique à ce niveau!
Cool! nous avons ainsi le coté stockage au niveau des coulisses ce qui permet d’optimiser la place pour le watercooling coté config.

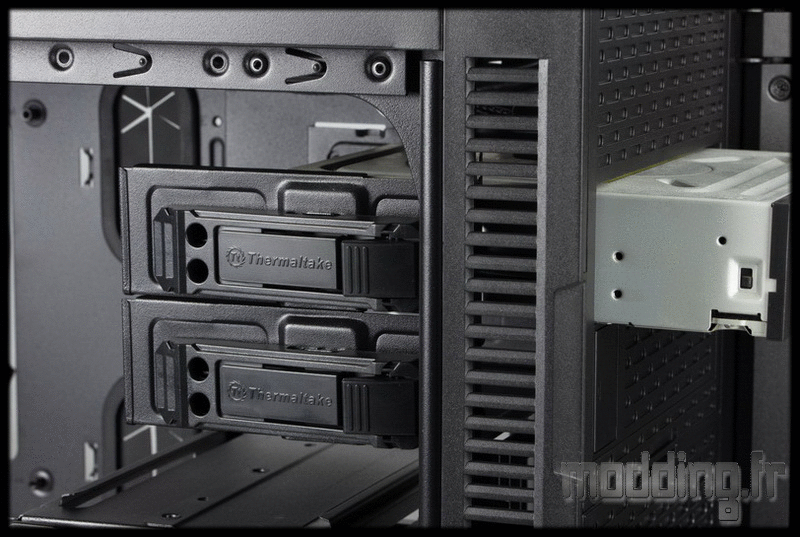

La mise en place du lecteur optique ne pose aucun soucis.
Le système de fixation s’enclenche automatiquement.
Pour libérer le lecteur, on appuie sur le bouton placé à l’avant du système ce qui libère les ergots du carénage du lecteur permettant de pousser ce dernier vers l’extérieur du boitier.

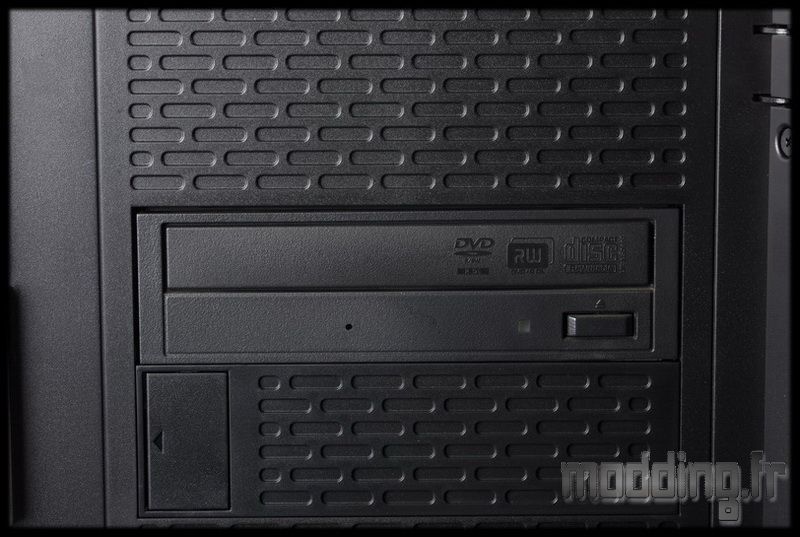

Bonne intégration au niveau de la façade.
Par contre ce système de fixation sans outil ne convient pas à la mise en place de Rheobus dont la faible profondeur du carénage ne peut enclencher la sortie des ergots de fixation.
Il faut alors retirer le système qui est simplement clipsé à la paroi en acier de la baie 5.25″.
Nous retrouvons les trous classiques qui permettent la mise en place des vis.

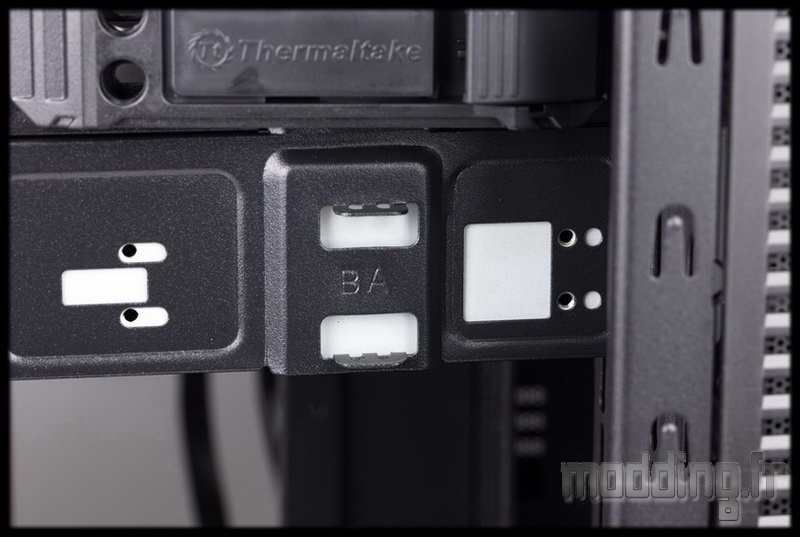

Les lettres BA indiquent la présence de deux positions du système de fixation sans outil au sein de la baie 5.25″ permettant de bien caler les ergots en fonction de la profondeur du lecteur.
Coté coulisse, des languettes métalliques munies d’un petit ergot prennent position dans les trous de fixation du lecteur.

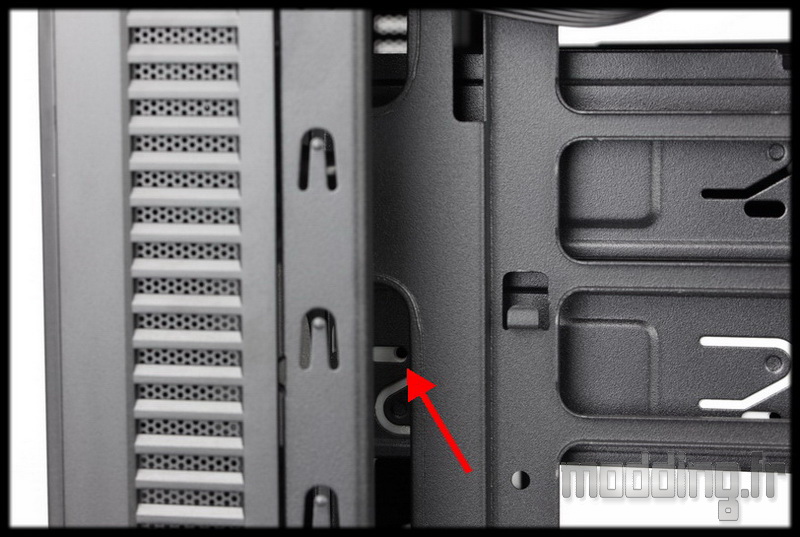

La prise en charge d’un rheobus ne peut se faire que dans la baie 5.25″ inférieure! C’est la seule qui dispose d’un accès au trou de fixation pour mettre en place la vis.

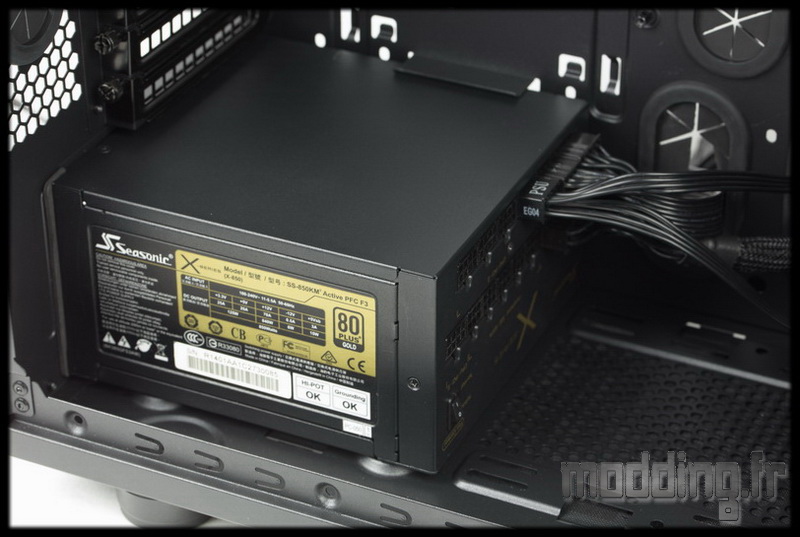

On met en place notre bloc d’alimentation qui repose tranquillement sur les plots en caoutchouc.
Le Suppressor F31 peut accueillir des blocs jusqu’à 220 mm de profondeur, on passe à 180 mm si on met en place un ventilateur au plus prés de l’alimentation.
Nous avons vu l’option du carénage de l’alimentation proposée par Thermaltake, mais rien ne nous empêche de confectionner le notre… (c’est moi qui l’ai fait…)

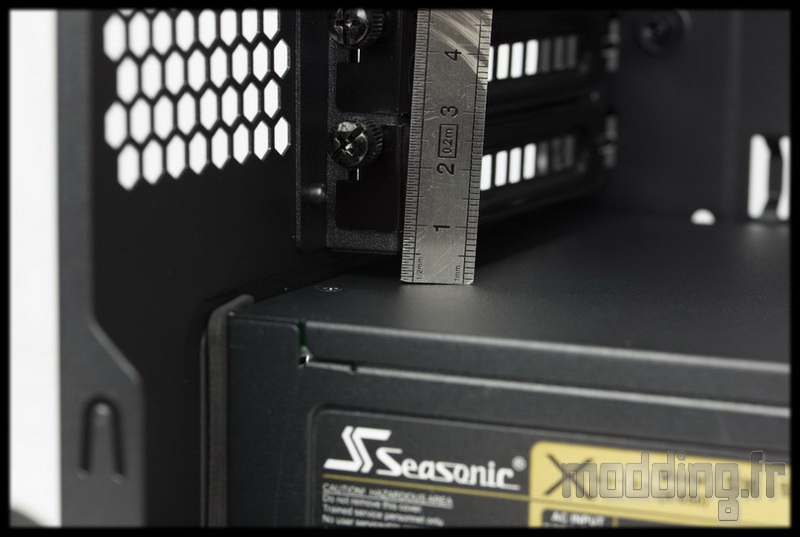

Nous disposons de 5 mm pour l’insérer sous les equerres PCI.

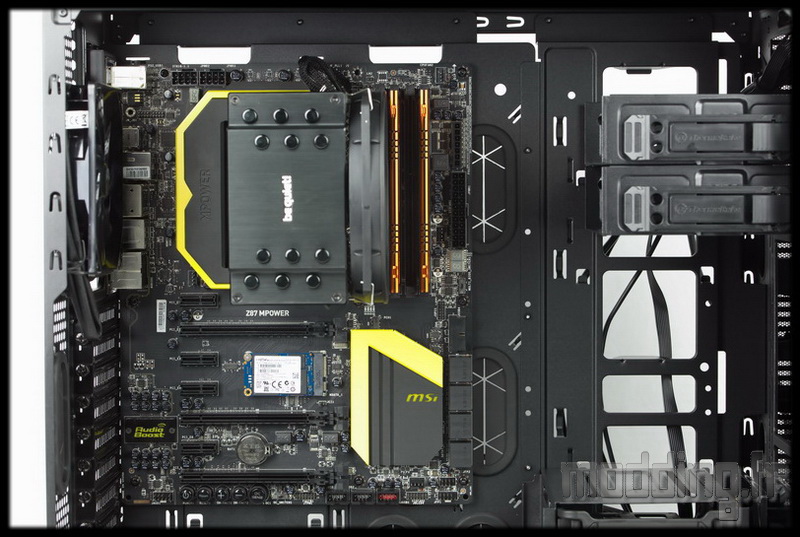

Les entretoises étant déjà en place, il ne reste plus qu’à fixer notre carte.
Du coté de notre ventirad, les 180 mm de hauteur disponible permettent de ne pas s’en soucier!

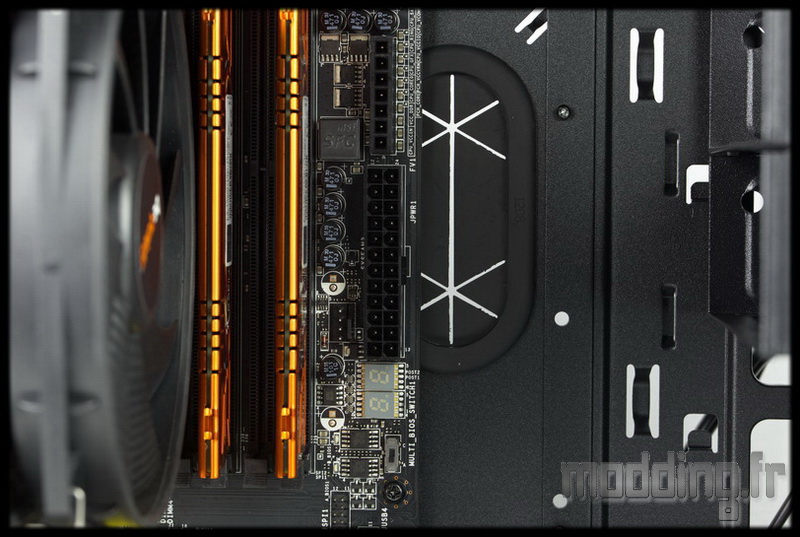

Quelle bonne surprise de constater que les ouvertures de passage de câble tombent en face des prises!

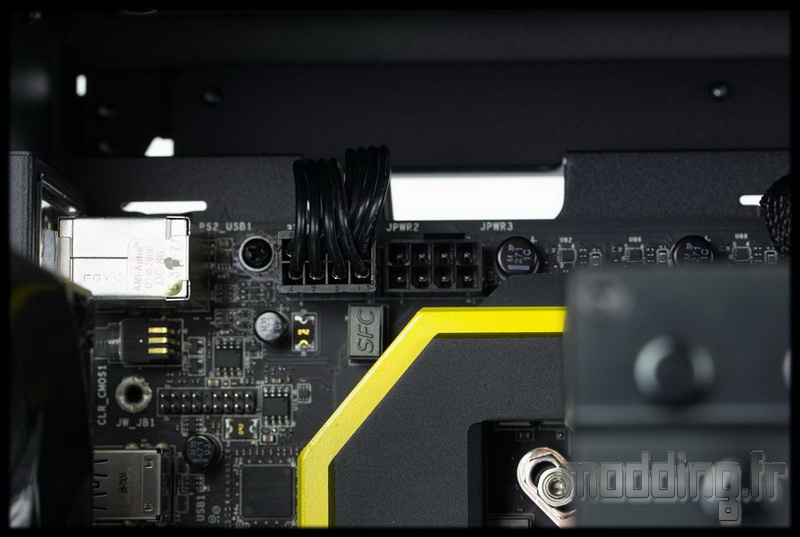

Pas de problème non plus pour passer le câble CPU, il y a de la place.

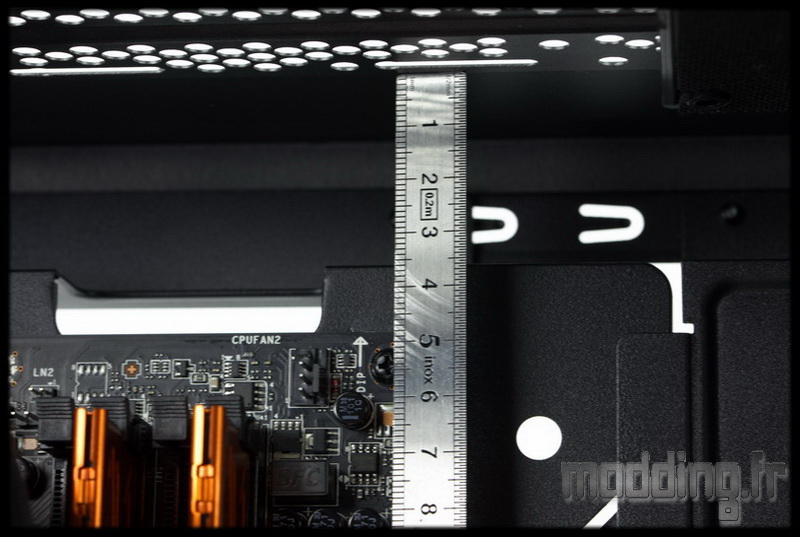

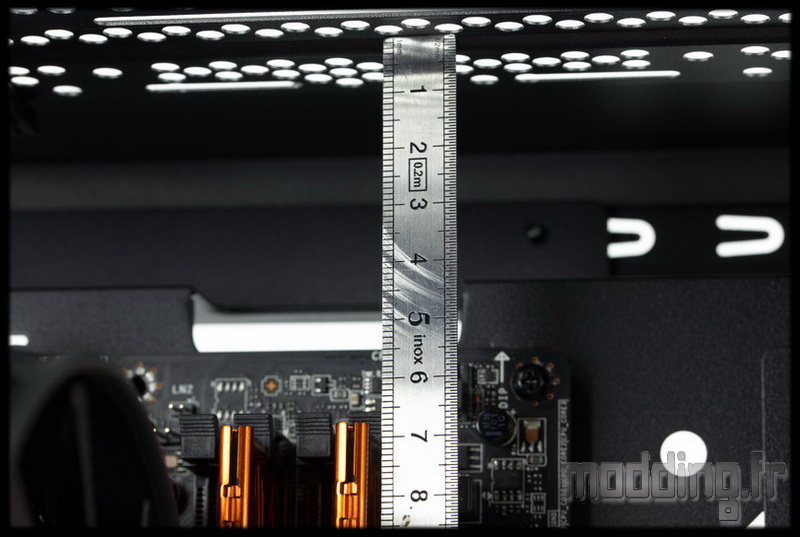

Les 28 mm de moins par rapport au Suppressor F51 se répercutent sur la place disponible au dessus de la carte mère.
Mais nous avons vu que le Top disposent de trous de fixation décalés vers la porte principale.
De ce fait, la distance se trouve augmentée et du coup on prend comme référence les barrettes mémoires.

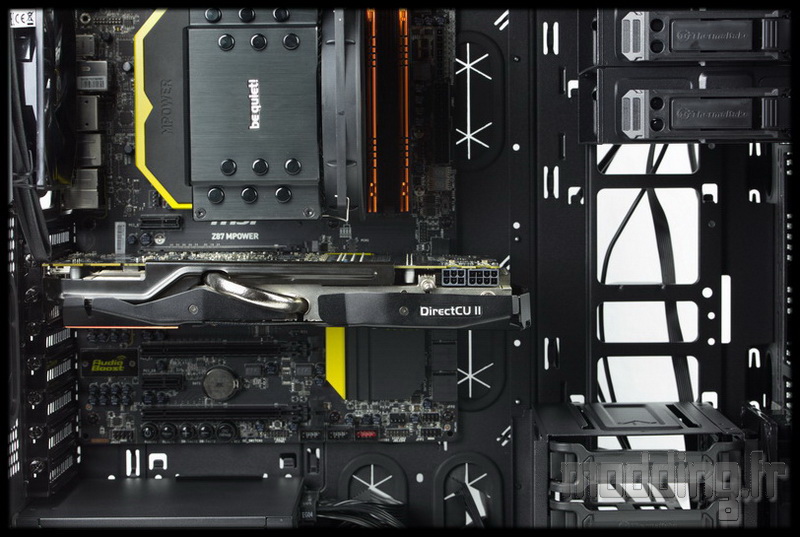

Coté carte graphique, nous avons de la place!!! 420 mm! de quoi caser notre r9 280X et même une deuxième…
La valeur tombe à 278 mm si on monte la cage HDD sous la baie 5.25″.
Les différents câbles sont en place.
Thermaltake a corrigé le tir par rapport au Suppressor F51 et rajoute une deuxième ouverture au devant du bloc d’alimentation.

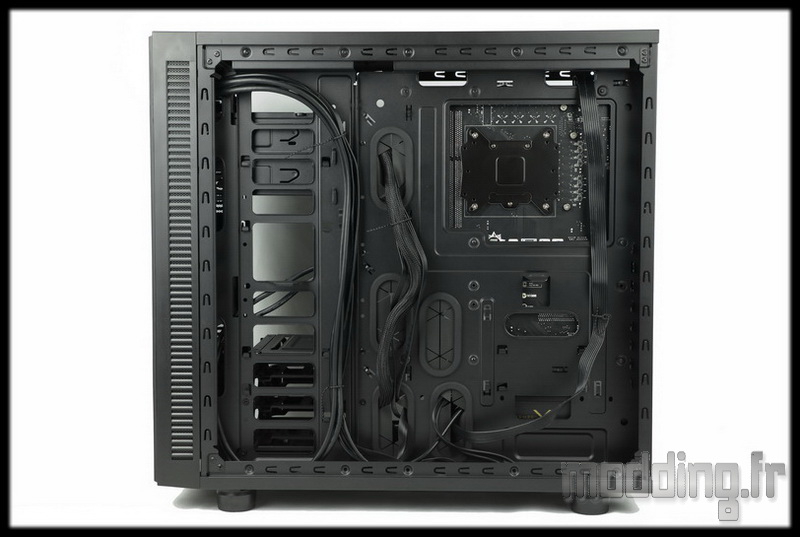

On ne boude pas notre plaisir devant la quantité de points d’ancrages qui facilitent le rangement des câbles.
L’utilisation des colliers que nous fournit Thermaltake ne permet pas de serrer aussi bien les câbles que les colliers Serflex mais ils ont l’avantage de pouvoir être réutilisés.
L’ouverture à l’arrière du Socket est très confortable.

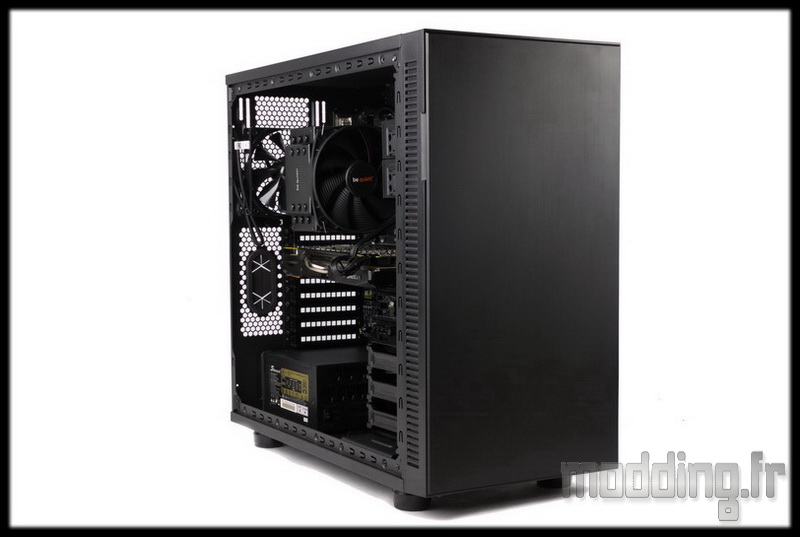

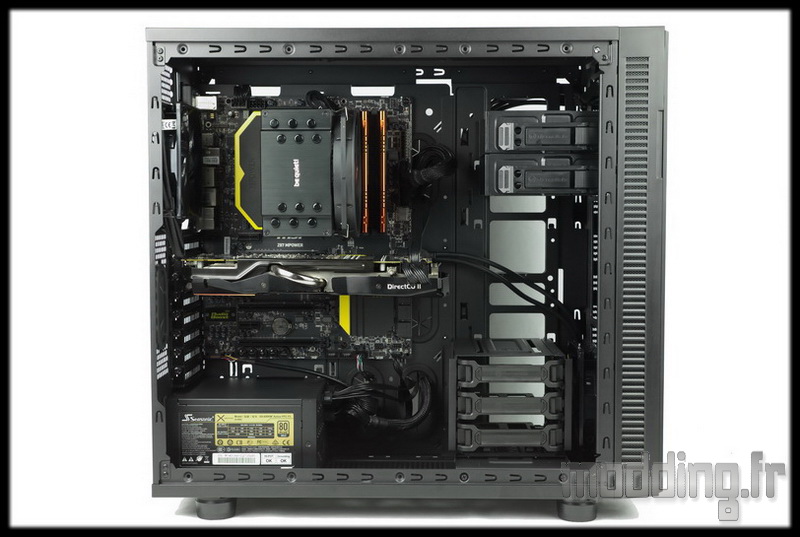

Tout est en place…

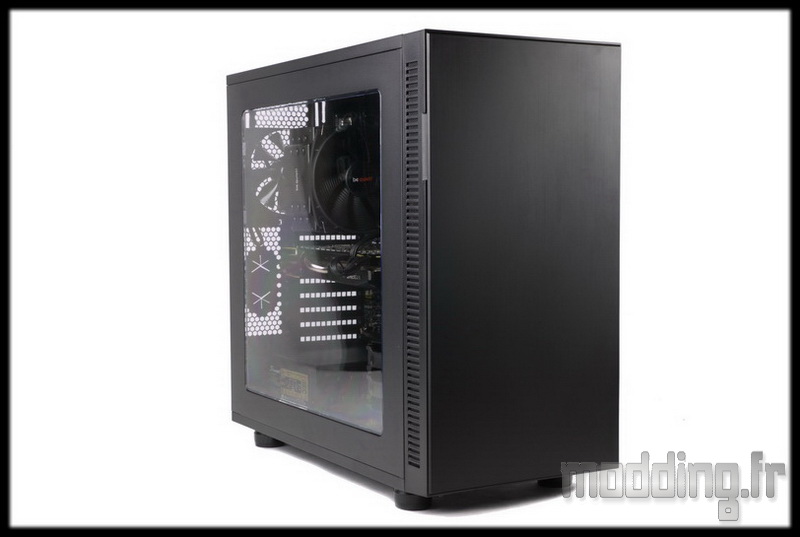

On referme les portes latérales.
Une bien grande baie qui nous permet d’admirer l’intérieur du Suppressor F31.
Ne reste plus qu’à appuyer sur le bouton Power et voir sa Led se parer d’une lueur bleutée! et c’est parti pour les différents tests.
