L’extérieur :
Voici le Suppressor F31 en version “Window”.
Comme dit en introduction, il y a un “petit air” de famille, un petit je ne sais quoi dont je ne saurais dire pourquoi…. bref! il reprend le design du Suppressor F51.
Un boitier moyen tour noir qui mesure 250 mm de large sur 515 mm de profondeur avec une hauteur de 497 mm.
Moins haut, moins profond mais plus large! le genre a piqué toute la mousse au chocolat lorsque la famille Suppressor passe à table….
Il est constitué d’acier et de plastique et accuse un poids de 10.5 kg.

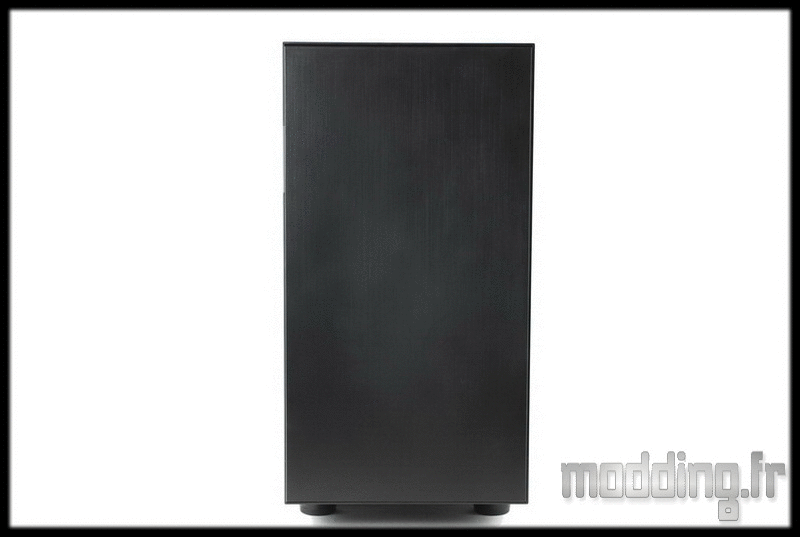

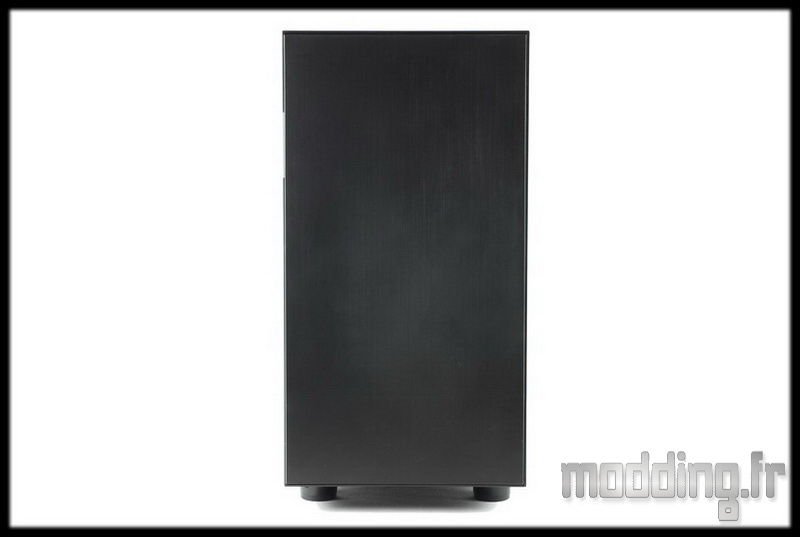

On commence le tour par la façade qui est totalement pleine.
Attendez vous à quelques “copier/coller” tellement les différences extérieures sont peu nombreuses.
Il s’agit d’une porte en plastique avec un aspect légèrement brossé.
Sur le coté, nous avons une encoche de 65 mm de hauteur qui permet de passer le bout des doigts pour ouvrir la porte.
Celle-ci s’ouvre sans forcer, des aimants sont en place pour assurer la position fermée.
L’ouverture se fait sur 135°.

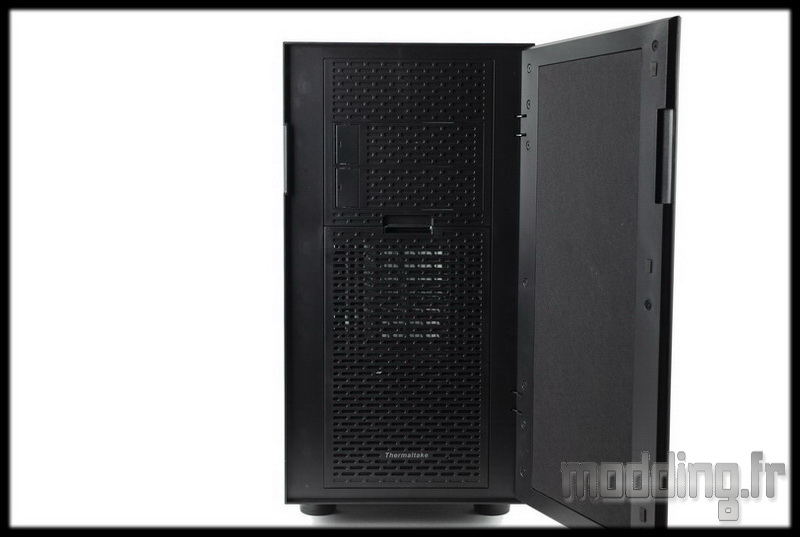

La porte s’ouvre sur une façade en plastique avec la présence d’une large grille.
Cette dernière est divisée en deux parties…
… Avant de poursuivre sur cette façade, nous nous arrêtons sur la porte où on remarque la présence d’un revêtement d’isolation acoustique ce qui confère à la porte une épaisseur de quasiment 14 mm.
Par contre, il ne faut pas compter sur la mise en place d’un Rheobus « boutonneux »… il n’y a virtuellement pas de place derrière la porte.

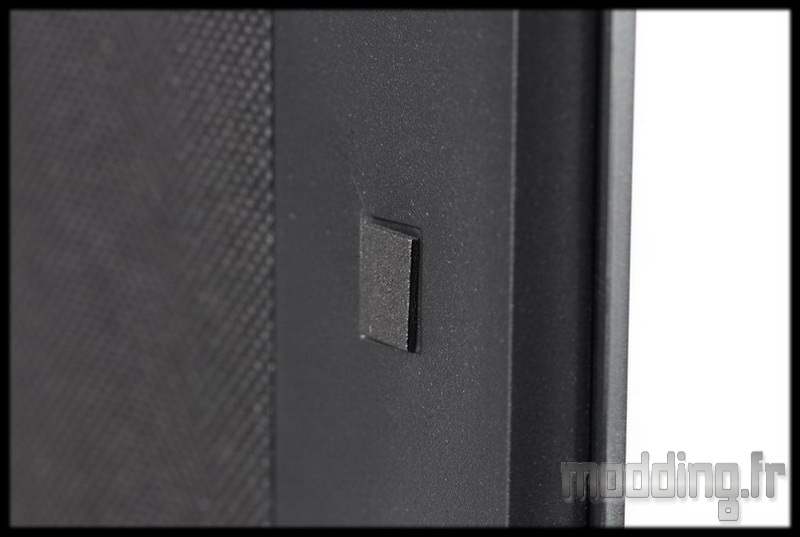

Des petits coussinets absorbent le bruit en cas de fermeture de porte non accompagné…
A l’instar du Suppressor F51, nous retrouvons au bas de cette porte la petite bande en caoutchouc qui permet de sécuriser la fermeture de la porte.
Nous verrons un peu plus loin dans cette page son fonctionnement.

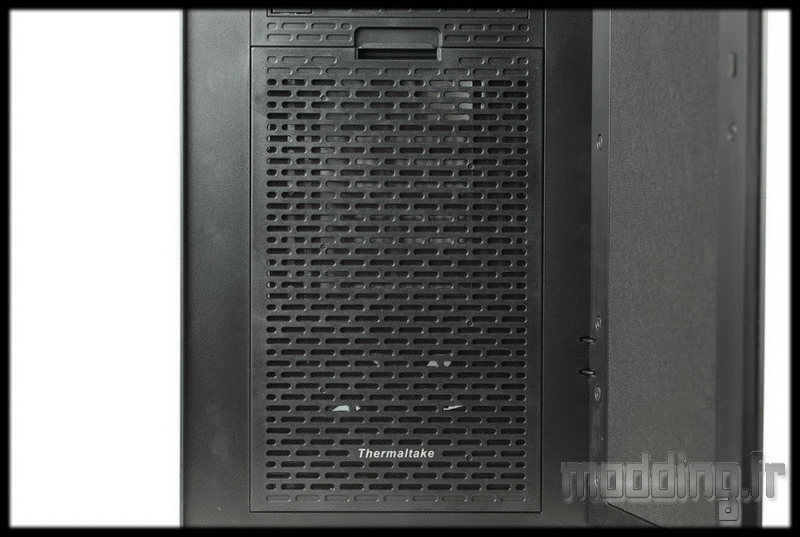

Les 2/3 inférieurs de la façade intègre une véritable grille sur 268 mm de hauteur.

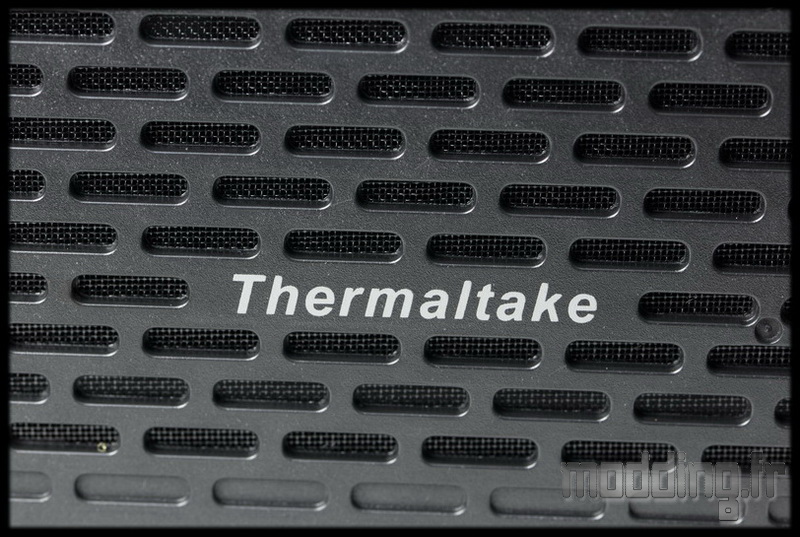

Au bas de celle-ci, nous avons le logo Thermaltake inscrit en lettres blanches.
Nous remarquons au travers les petites ouvertures la présence d’un filtre grillagé.
En haut, une petite languette permet de libérer la grille de la façade.
On appuie dessus et nous faisons basculer la grille vers l’avant.
Elle comporte des petits clips sur les bords pour assurer son maintien sur toute sa hauteur.
Derrière, nous découvrons une autre grille en plastique! …. oups pardon! la ressemblance avec le Suppressor F51 s’arrête à l’extérieur du boitier….
Du coup, contrairement au grand frère, nous ne trouvons pas de deuxième grille…

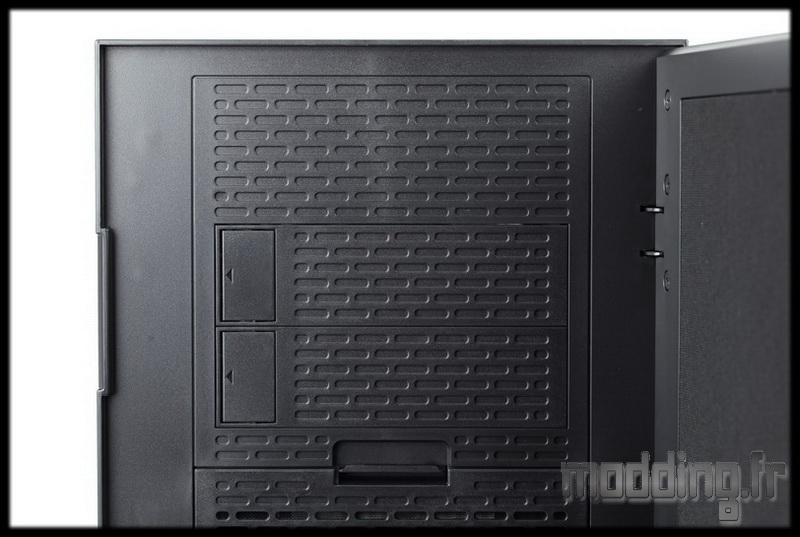

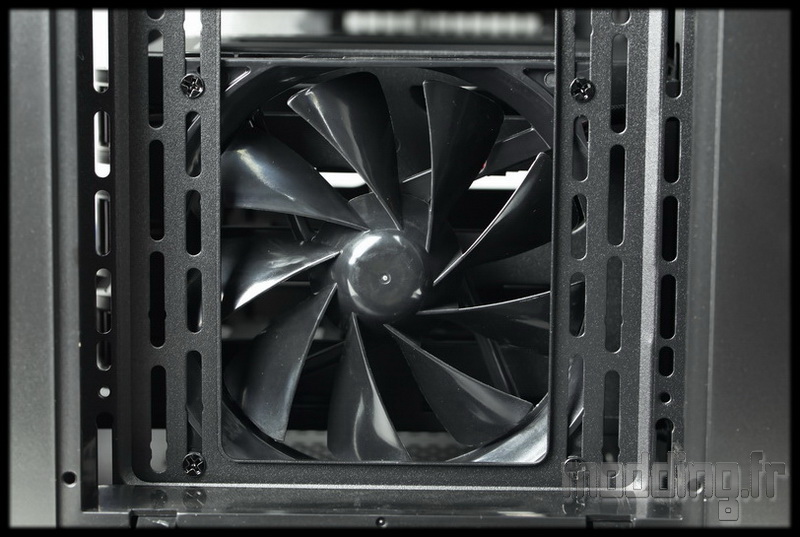

On atterrit directement sur l’emplacement des ventilateurs de la façade avec un ventilateur en 120 mm placé au bas de cette dernière.
La “grille” semble se poursuivre vers le haut de la façade mais c’est en fait un trompe l’œil. Les trous oblongues sont obstrués et ne sont là que pour harmoniser le look.

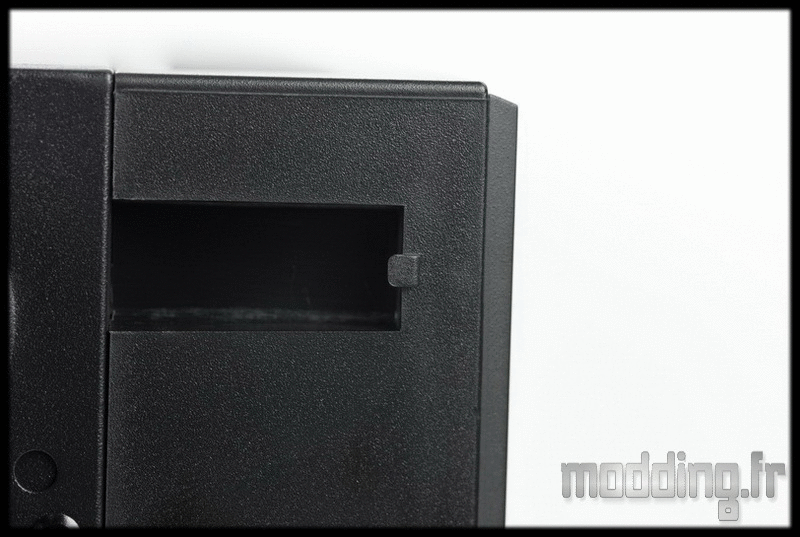

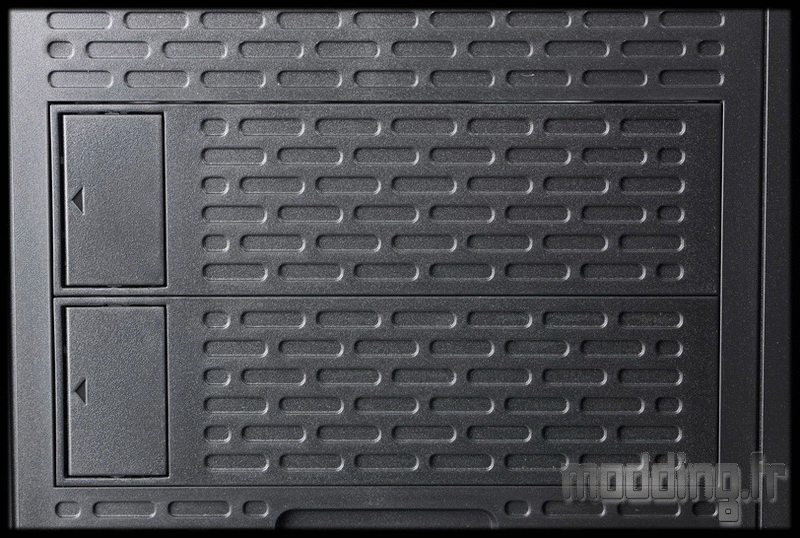

Nous trouvons deux caches baies.
Nous avons un accès sur ces caches par l’avant de la façade.
Il suffit d’appuyer sur le bord qui fait basculer une petite trappe libérant ainsi le cache.

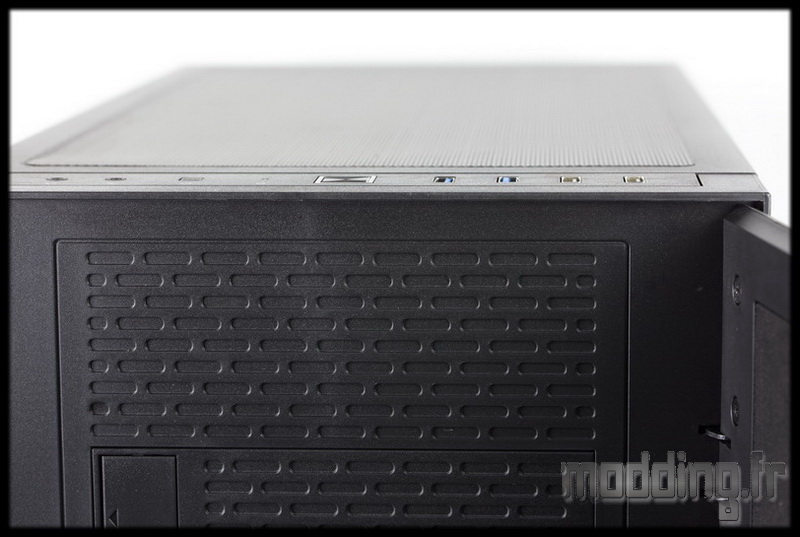

Ces deux caches sont surplombés par une partie aveugle qui finit la façade du boitier, ce qui laisse un bel espace en haut du boitier pour la mise en place de ventilateur et/ou radiateur sans gêner la baie 5.25″.

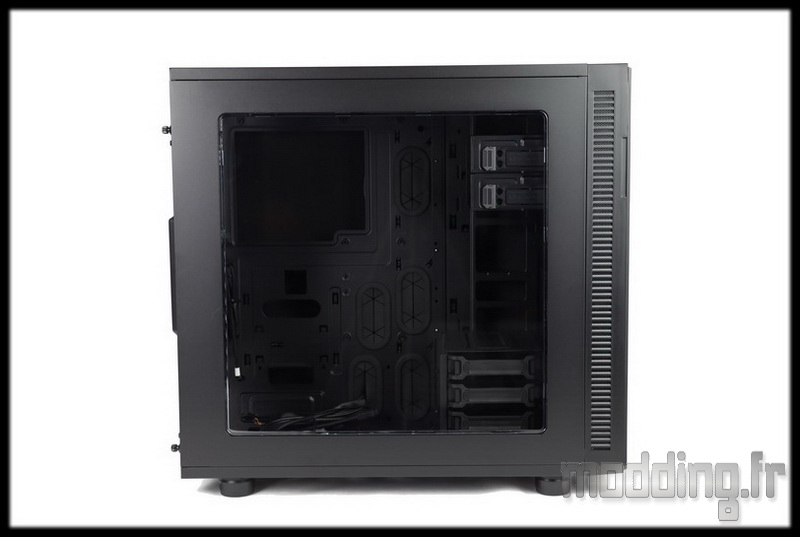

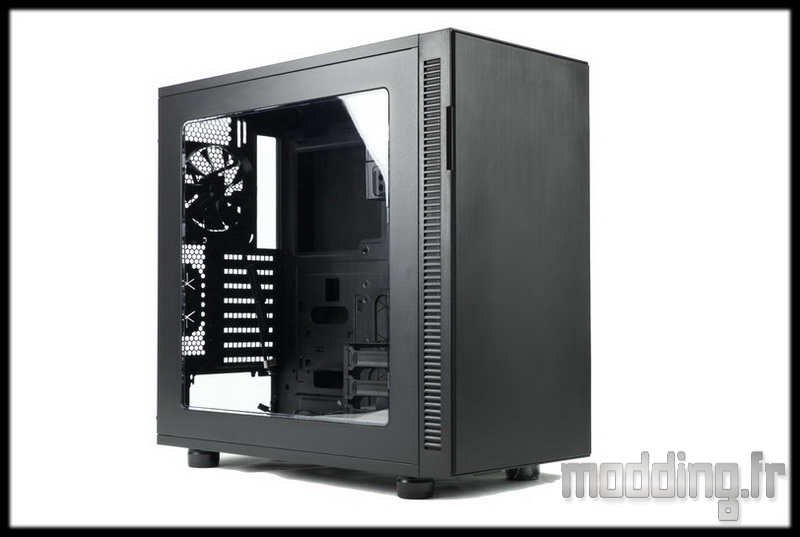

La porte latérale principale intègre une large fenêtre carré aux coins arrondis mesurant 370 mm de coté.
Une grande baie vitrée qui ne laisse que peu de place à la partie en acier de la porte!

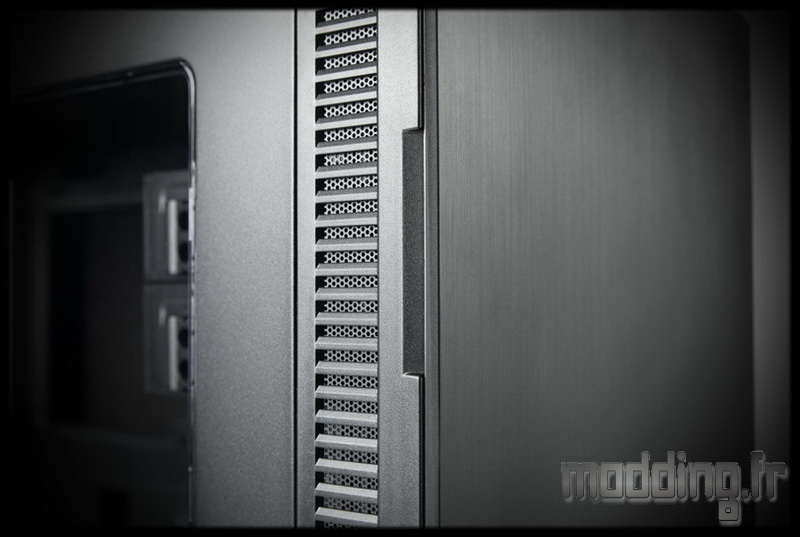

Nous remarquons aussi la présence de petites ouvertures sur toute la hauteur du boitier au niveau du bord de la façade.
La porte étant pleine, elles assurent l’entrée d’air à l’avant du boitier.

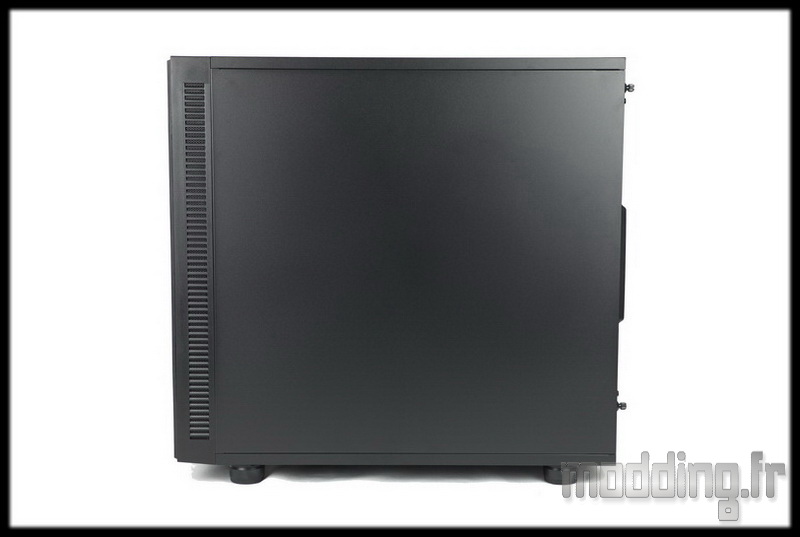

La porte controlatérale est totalement pleine.
On retrouve à l’avant les petites ouvertures présentes sur le bord de la façade.

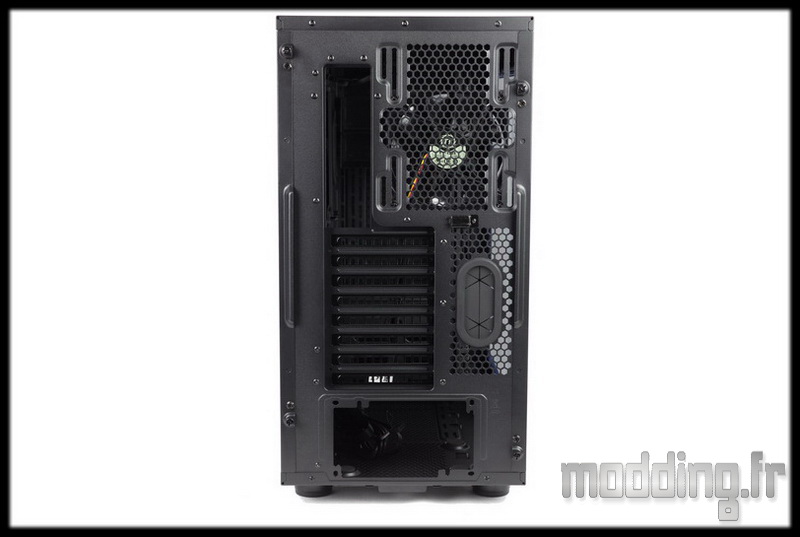

Nous arrivons sur l’arrière du Suppressor F31 avec une répartition classique des emplacements.
Petit jeu : trouver la ou les différences avec l’arrière du Suppressor F51…

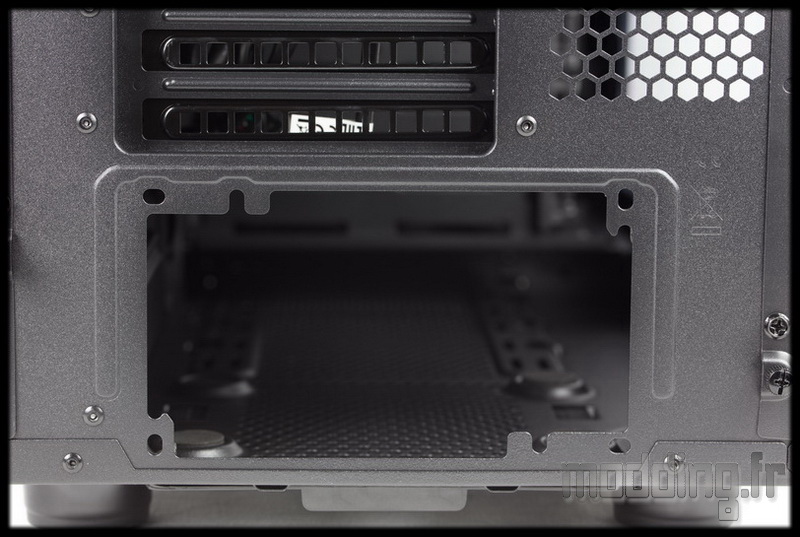

On retrouve en bas, l’emplacement du bloc d’alimentation.

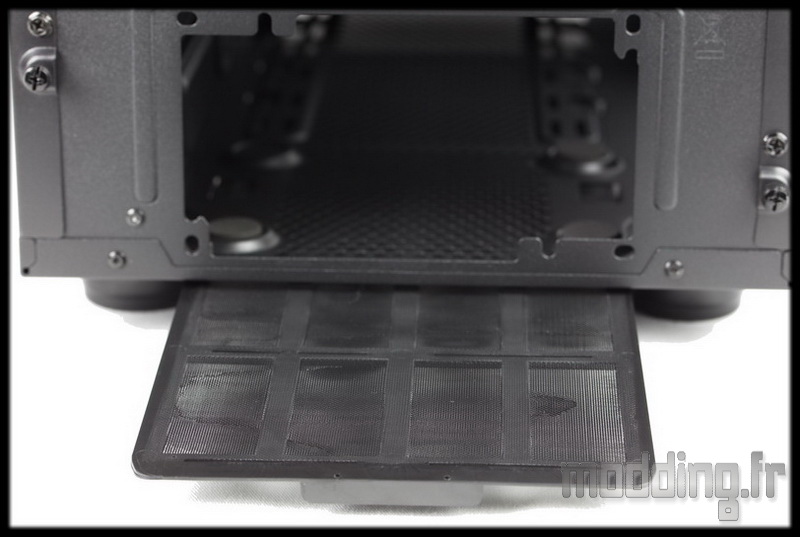

Au bas de cet emplacement une petite languette permet de retirer le filtre se trouvant sous le châssis.
Vous risquez de trouver ce filtre bien long!!! De quoi parlons nous ??? la réponse se trouve plus bas lorsque nous abordons le dessous du boitier.

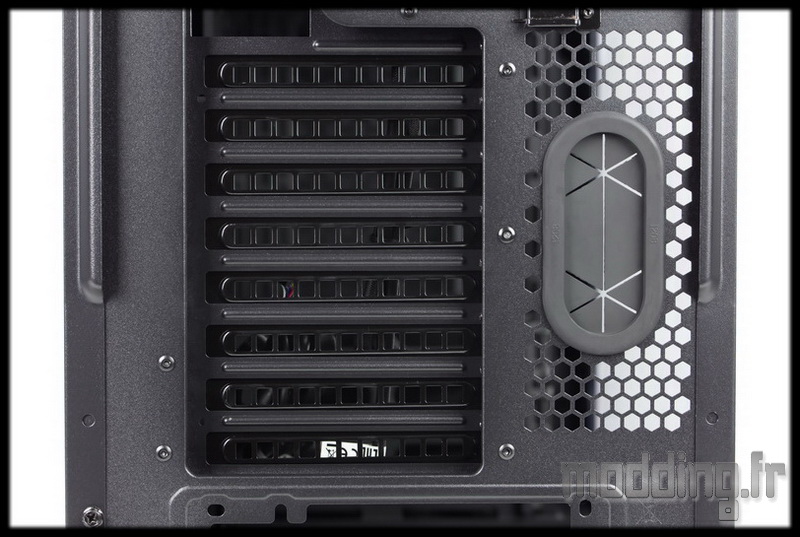

Plus haut, à coté des 8 équerres PCI ajourées, nous avons une large grille en nid d’abeille.
Contrairement au frangin… la grille intègre un large grommet qui servira éventuellement de passe tuyaux.

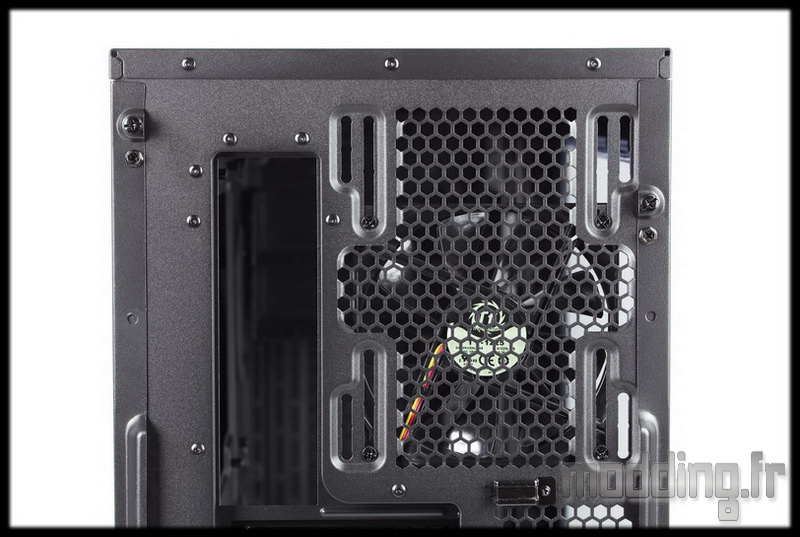

Tout en haut, nous avons l’emplacement de l’I/O Shield avec à ses cotés l’emplacement pour un ventilateur en 120 mm ou 140 mm.
Les trous de fixation sont de forme oblongue permettant ainsi d’ajuster la hauteur du ventilateur voire du radiateur.
Sous cet emplacement, nous retrouvons le petit crochet chère à Thermaltake qui permet de sécuriser les périphériques USB tel que le clavier et la souris.

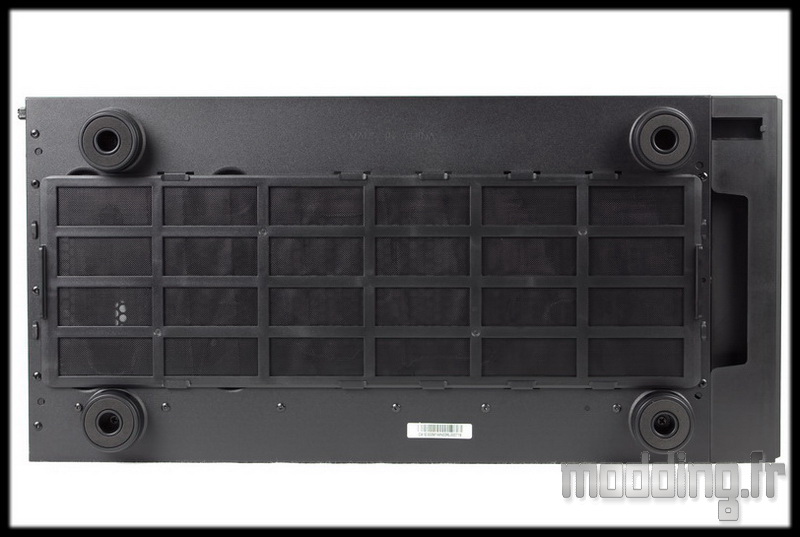

On passe sous le boitier où on découvre en fait, non pas un deux mais deux un filtre contrairement au Suppressor F51!

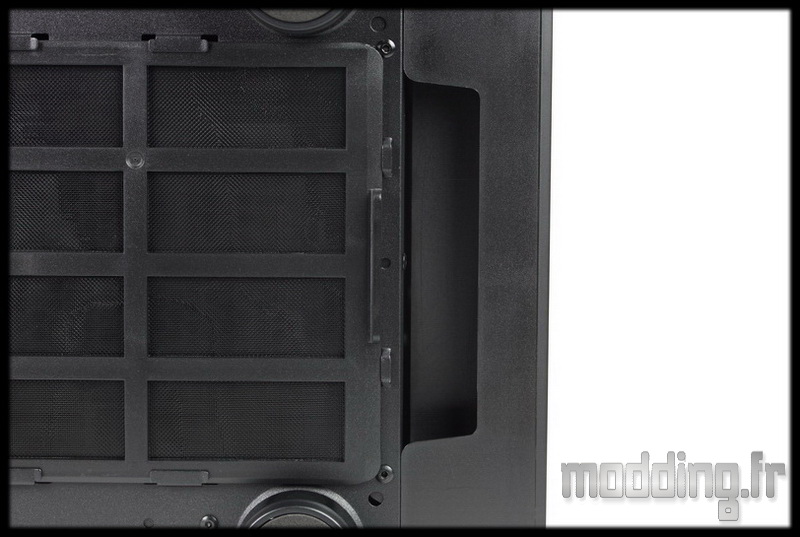

Un long, tres long filtre qui prend toute la profondeur du boitier! Fort heureusement, il peut se retirer vers l’arrière tout comme vers l’avant du boitier.
Sur la partie avant, nous avons une ouverture sous la façade qui semble aveugle!
Nous en saurons plus lors du démontage du Suppressor F31…

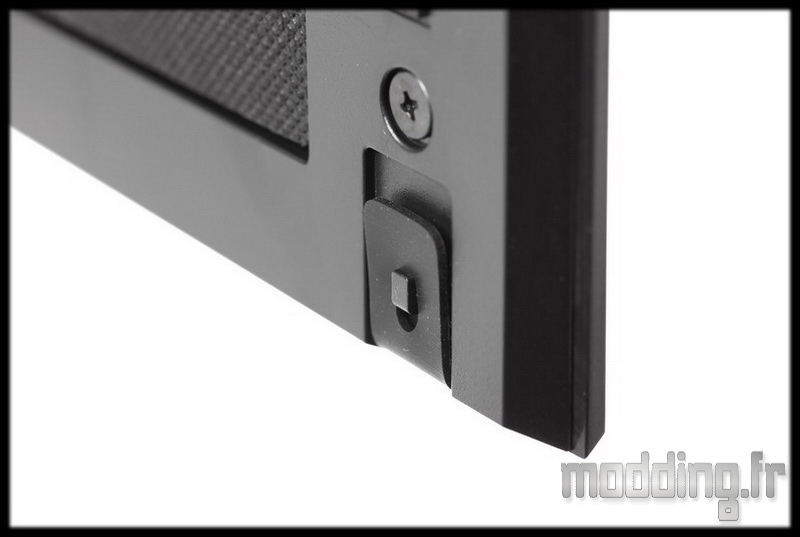

Pas loin, nous retrouvons la petite astuce visant à sécuriser la fermeture de la porte…
On détache la languette se situant sous la porte de la façade pour la positionner sur le crochet et ainsi interdire l’ouverture de ladite porte.

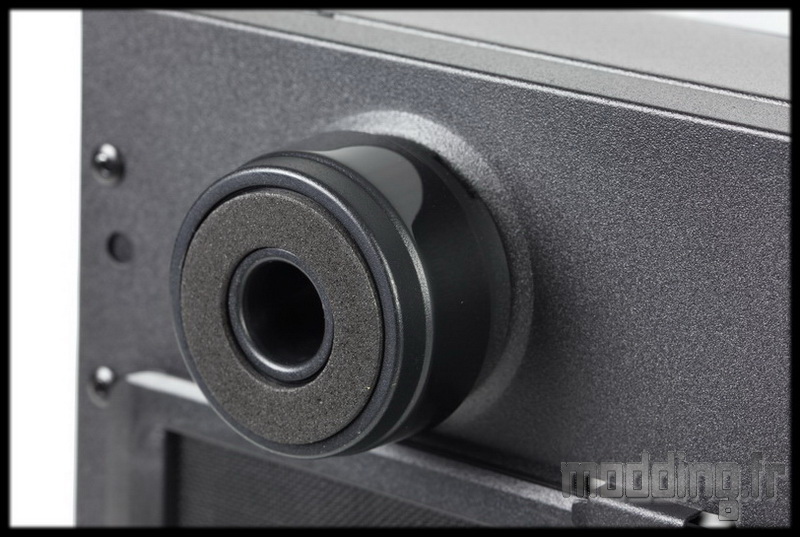

4 pieds permettent de surélever le Suppressor F51 de 26 mm.
Ils sont en plastique de forme ronde avec un aspect mat sur les bords et brillant au centre (d’où la protection par film plastique)
Ils sont pourvus de patins anti-vibration qui empêchent aussi que le boitier ne glisse sur le sol.

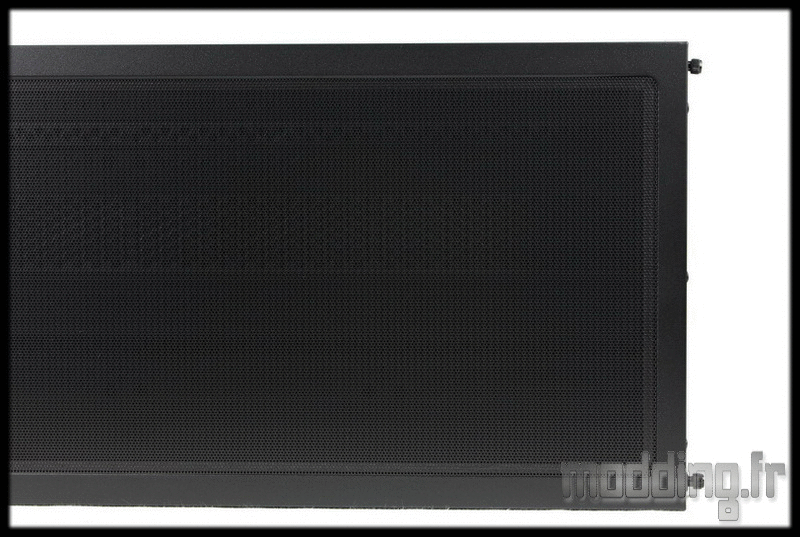

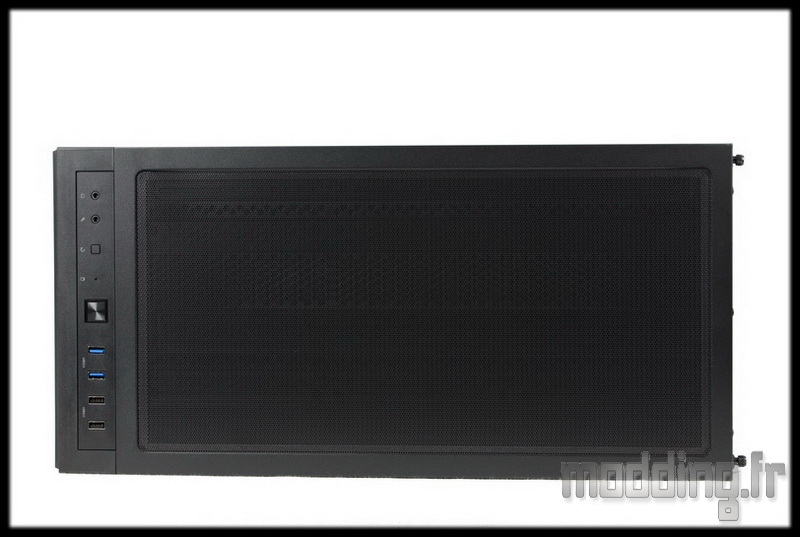

Le dessus est occupé par une large grille mesurant 433 mm sur 215 mm.
Une grille de type Mesh faisant office de filtre.
Point de vis apparente ou de languette clipsée, la grille est en fait souple et intègre sur ses bords des bandes aimantées.
Il suffit alors de soulever un des coins pour retirer totalement la grille.

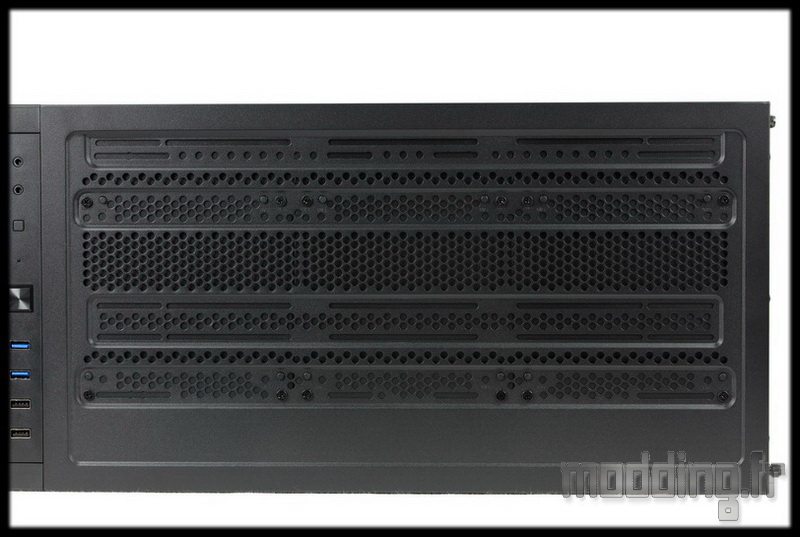

Nous tombons sur une autre grille faisant partie intégrante du haut du châssis.
Une multitude de trous plus ou moins de forme oblongue permettent de fixer des ventilateurs de différentes tailles comme nous allons le voir plus tard.
Mais ce qui nous interpelle, c’est la présence de caches en plastique obturant toute la grille…. Ces caches sont fixés par le dessus du boitier.

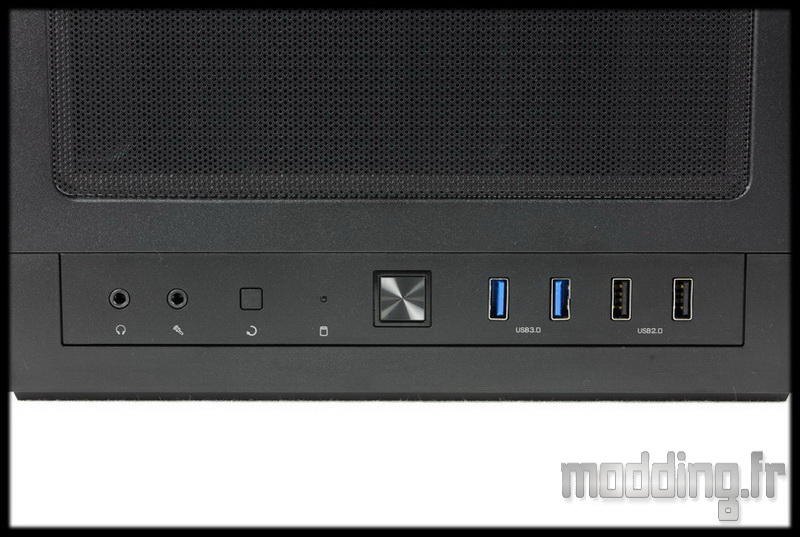

A l’avant du boitier, nous avons le panneau frontal avec, “pas” à gauche sur la photo, la présence l’absence du contrôleur de ventilateurs….
Nous retrouvons ensuite les ports audio, le bouton Reset, la Led d’activité disque, le bouton Power encadré de sa Led, deux ports USB 3.0 et deux ports USB 2.0.
Ils sont joueurs chez Thermaltake! Avez vous remarqué la position antagoniste des deux ports USB 3.0…

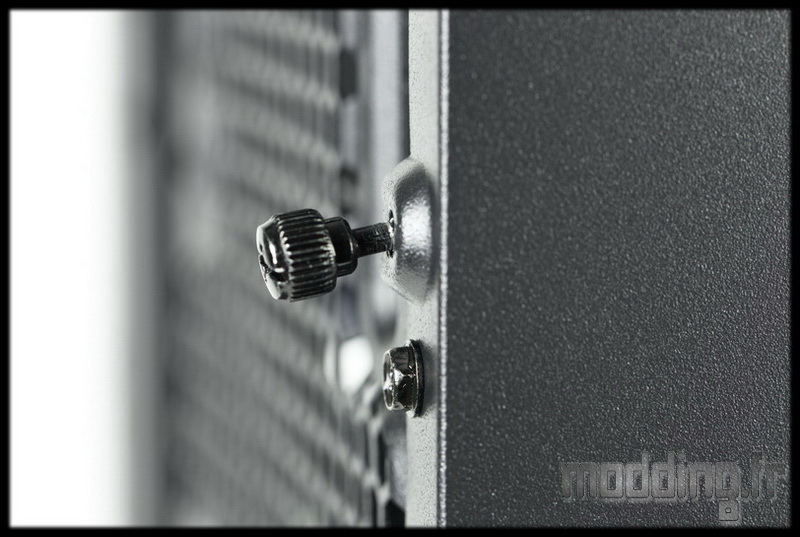

Comme sur le Suppressor F51, les vis à main de fixation des portes latérales restent en place sur lesdites portes une fois dévissées.
Plus besoin de savoir où on les a posées….
Bizarrement nous avons aussi d’autres vis classique en place !???
