Montage :
Débutons cette section par le stockage avec la mise en place d’un disque dur 3.5″.

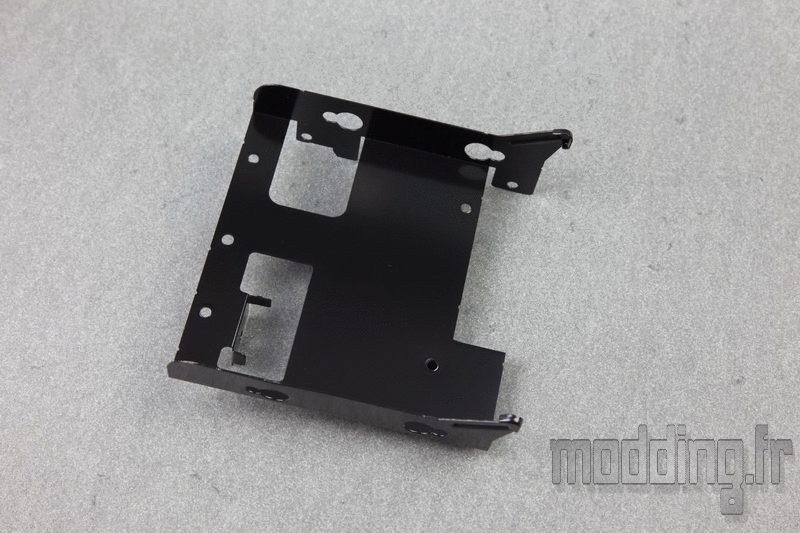

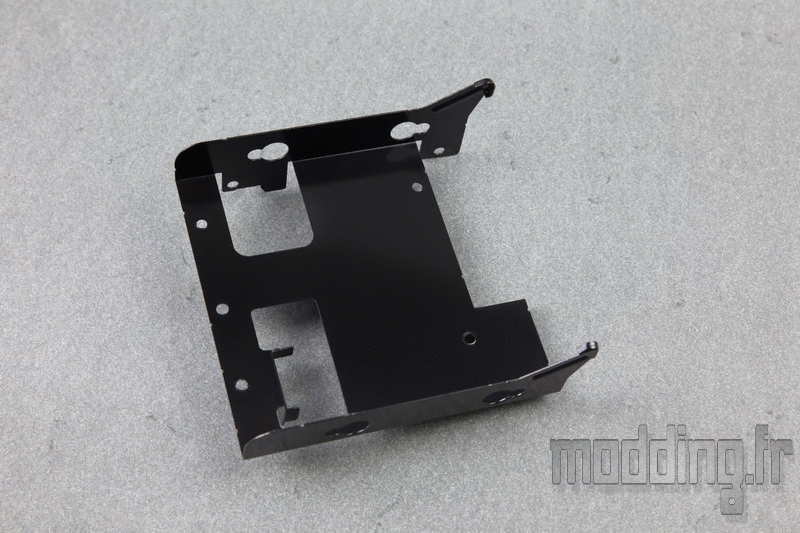

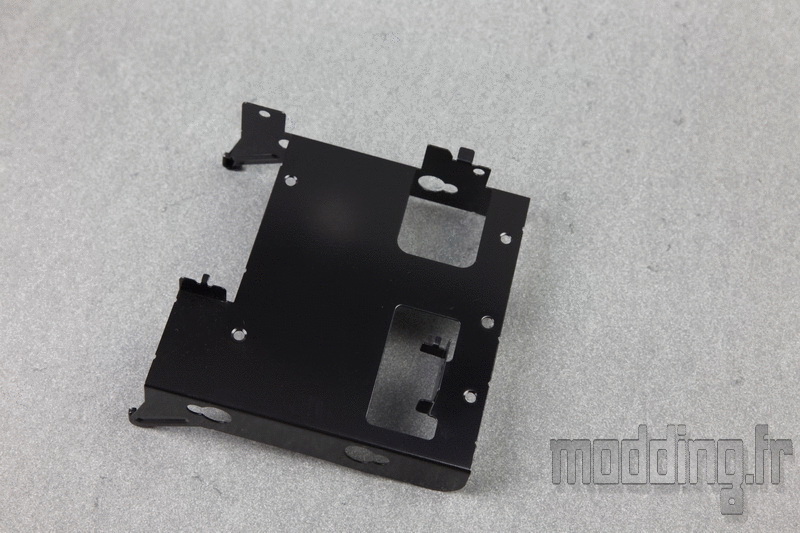

Nous utilisons le support dédié sur lequel nous positionnons 4 rondelles en caoutchouc disponibles dans le bundle.
Nous insérons ensuite le disque dur de façon à avoir la connectique vers le haut du support.
Une fois les trous du disque en face des rondelles, nous mettons en place les vis spécifiques que nous serrons à l’aide d’un tournevis cruciforme.
En lieu et place du disque 3.5″, nous pouvons aussi fixer une unité 2.5″.
La fixation se fera par en dessous.
Une deuxième solution s’offre à l’unité de stockage 2.5″ en utilisant l’autre face du support.
Toujours en plaçant la connectique vers le haut du support, on positionne le bord du SSD sur les deux ergots métalliques de la structure.
Il ne reste plus qu’à visser l’autre bord avec deux vis M3 incluses dans le bundle.

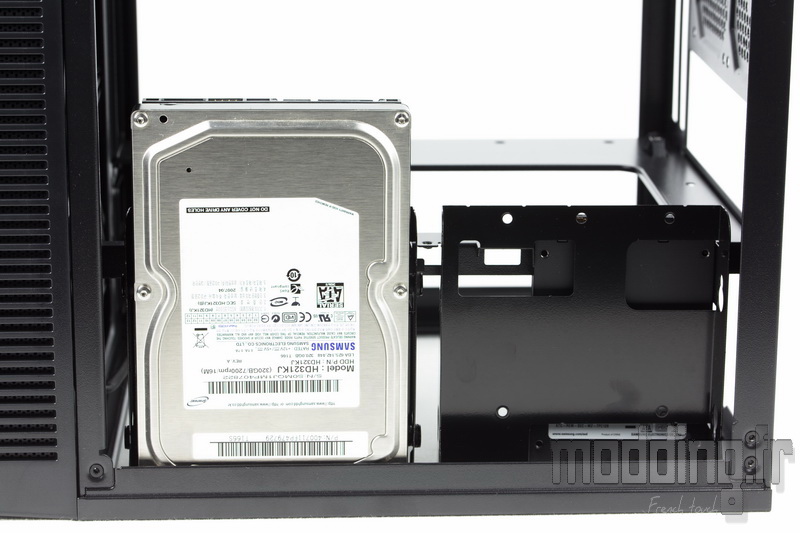

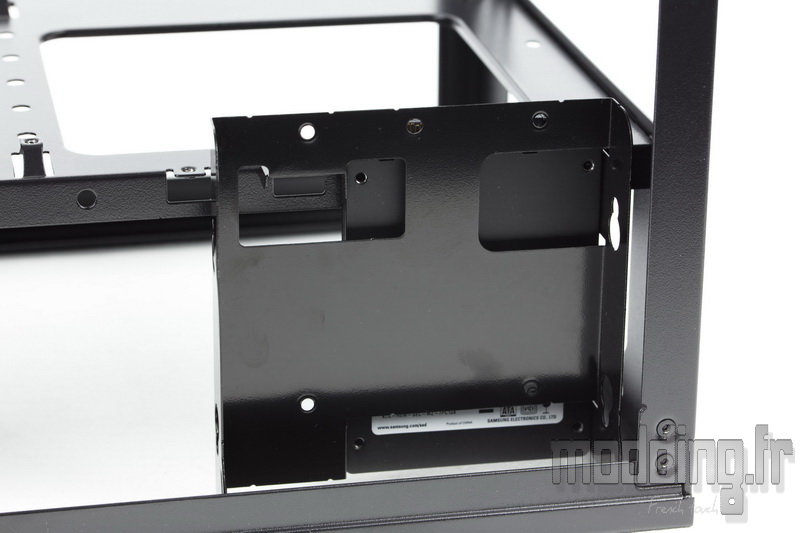

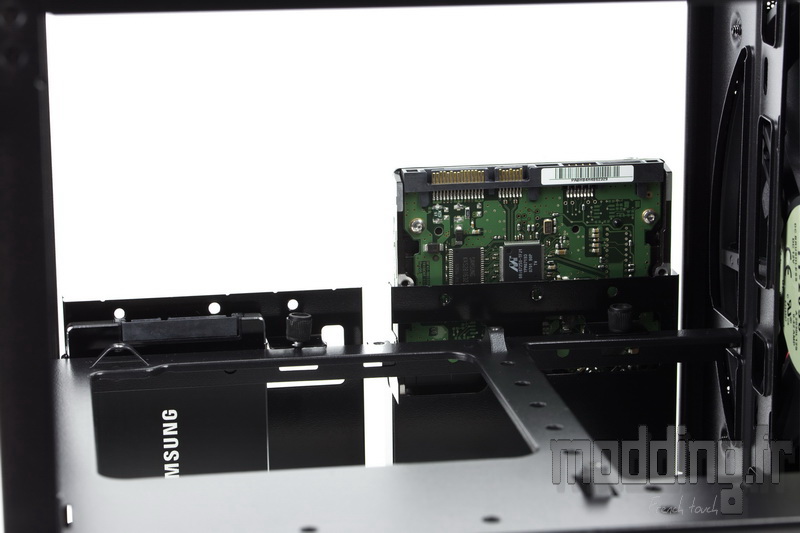

On fixe ensuite les supports de stockage dans le boitier.
Le Suppressor F1 peut alors embarquer 2 unités 3.5″ + 2 unités 2.5″ ou 4 unités 2.5″.
Juste ne pas oublier de bien orienter l’unité de stockage de façon à avoir la connectique vers le haut…

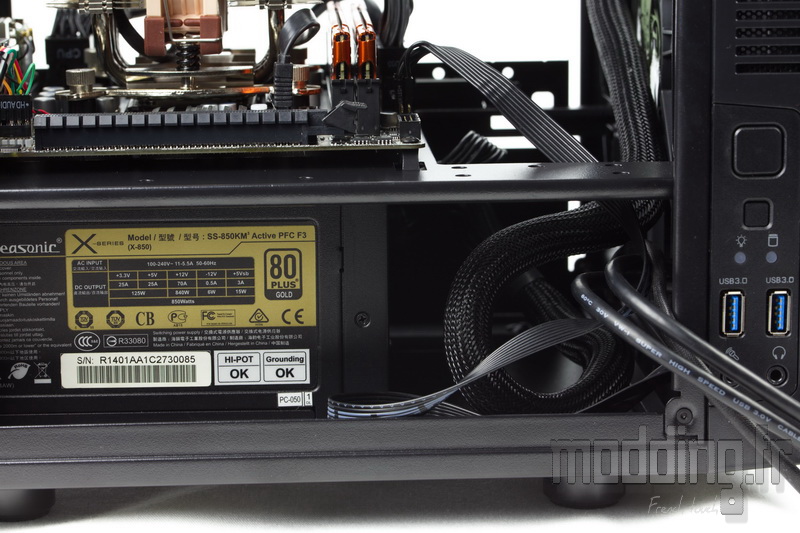

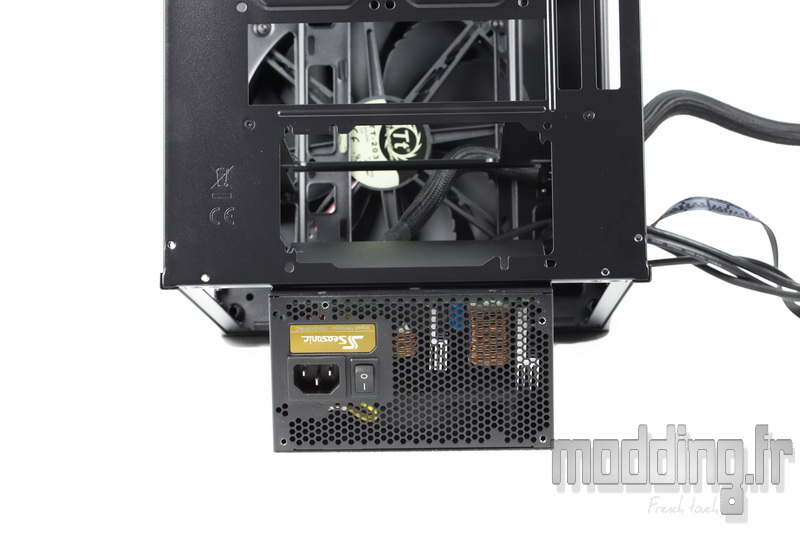

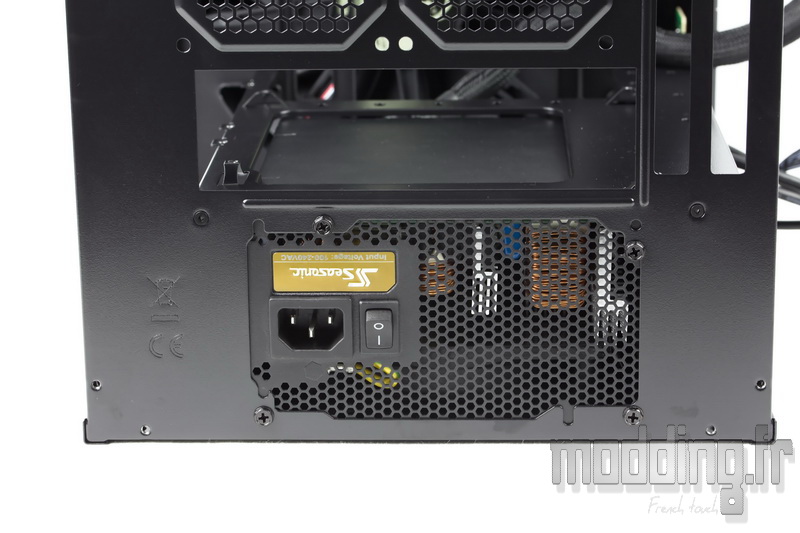

Coté alimentation, vu que le dessous du boitier est ouvert! on y glisse alors le bloc ….
Ne reste plus qu’à utiliser les 4 vis 6.32 du bundle.

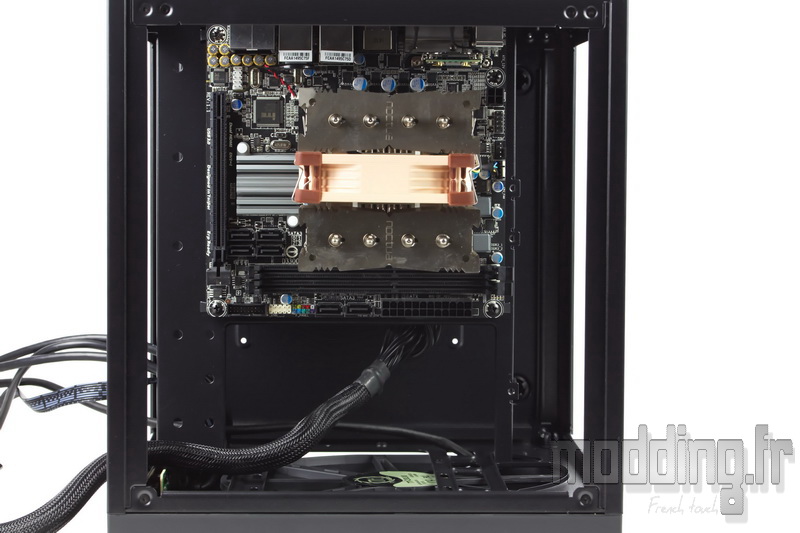

On positionne la carte mère sur le plateau et on met en place les 4 vis 6.32 spécifiques.

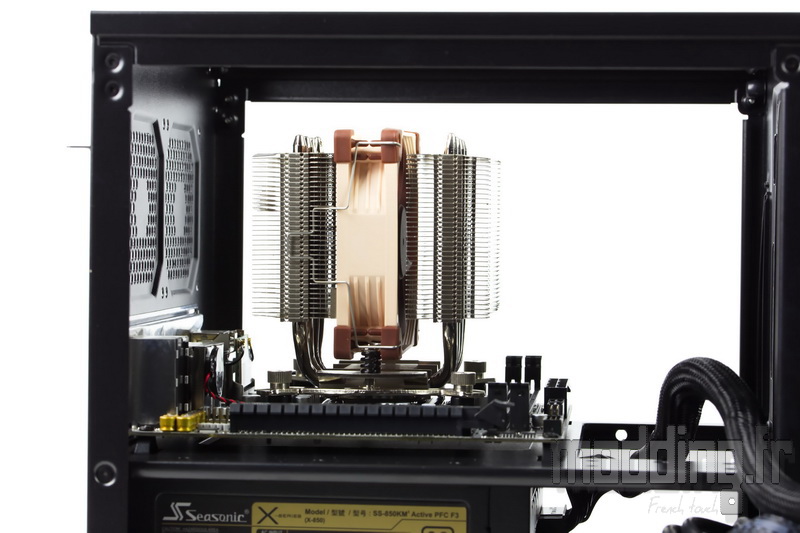

Au niveau du ventirad, le Suppressor F1 nous laisse une amplitude de 140 mm avant d’atteindre la porte vitrée du Top.

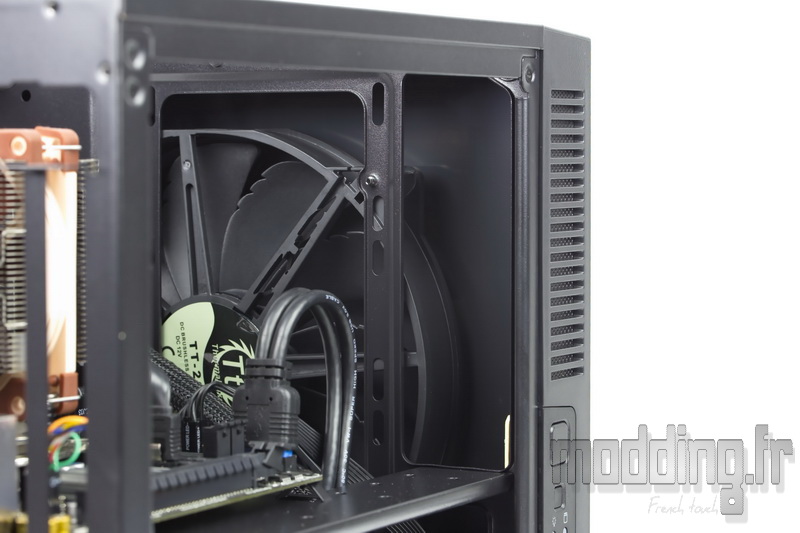

L’ouverture placée devant la carte mère mesure un peu de moins de 80 mm de profondeur, de quoi pouvoir passer les câbles de l’alimentation ou éventuellement mettre en place un radiateur watercooling (AIO ou non…).
Bien sûr, plus le bloc est court plus nous avons de la place pour caser les câbles. Le boitier accepte les alimentations jusqu’à 200 mm.
Nous n’avons pas de crochet présent sur la structure du châssis mais des trous situés sur le plateau de la carte mère permettent de fixer les câbles avec des colliers Serflex.
Le Suppressor F1 est un petit boitier…. et ne mesure que 319 mm de profondeur au total….
Du coté de la carte graphique, nous disposons de 255 mm …
Une ouverture dans la face avant du châssis permet d’étendre cette longueur disponible à 285 mm.

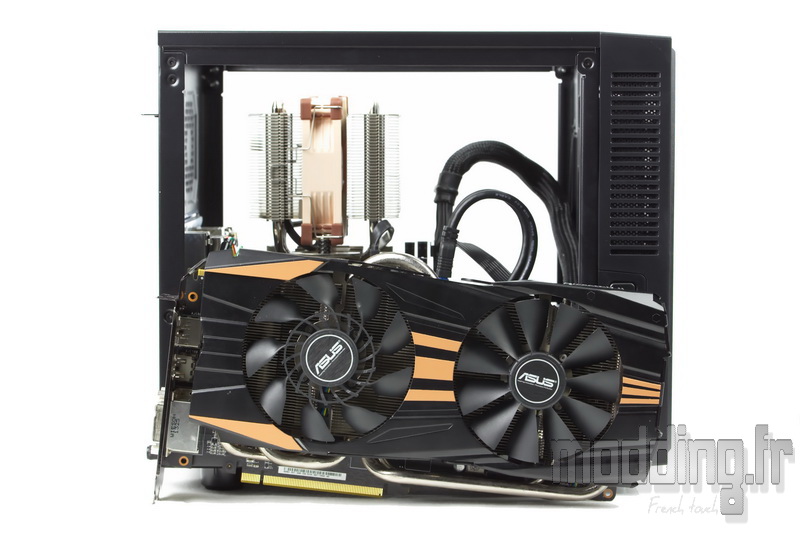

Malgré tout cela se révèle trop juste pour notre R9 280X…
Et ce même en essayant de la passer par l’ouverture à l’avant du châssis et en retirant la façade…
Sa largeur met en défaut la capacité du boitier à pouvoir l’accueillir.

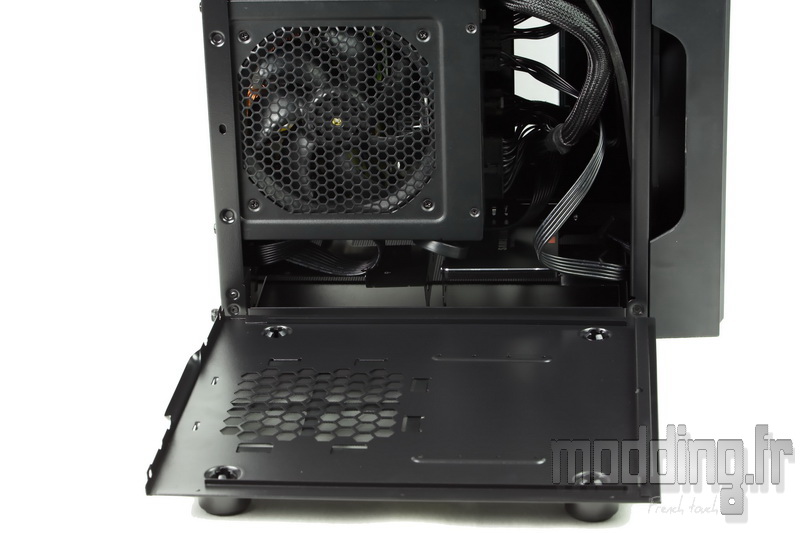

Une fois que l’on a branché les différents câbles, nous pouvons refermer les portes et notamment celle du bas du boitier….

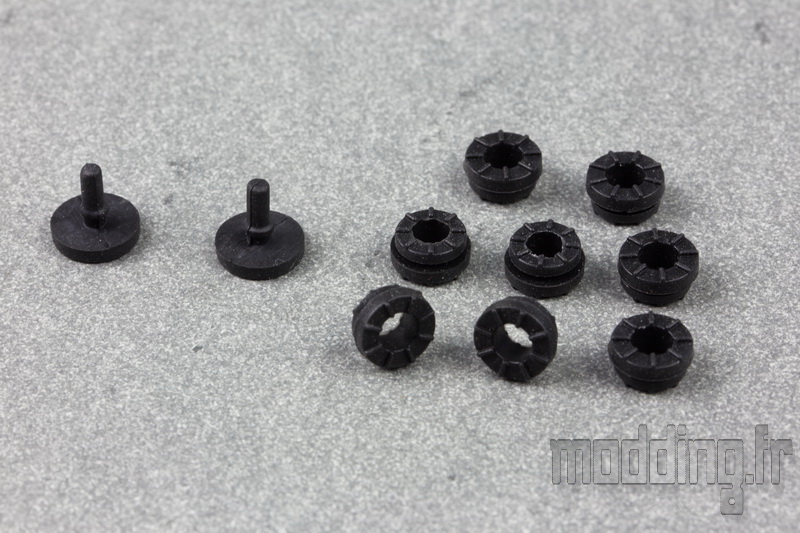

Et c’est à ce moment que l’on capte le pourquoi … du comment … de la présence des deux plots caoutchouc du bundle ….

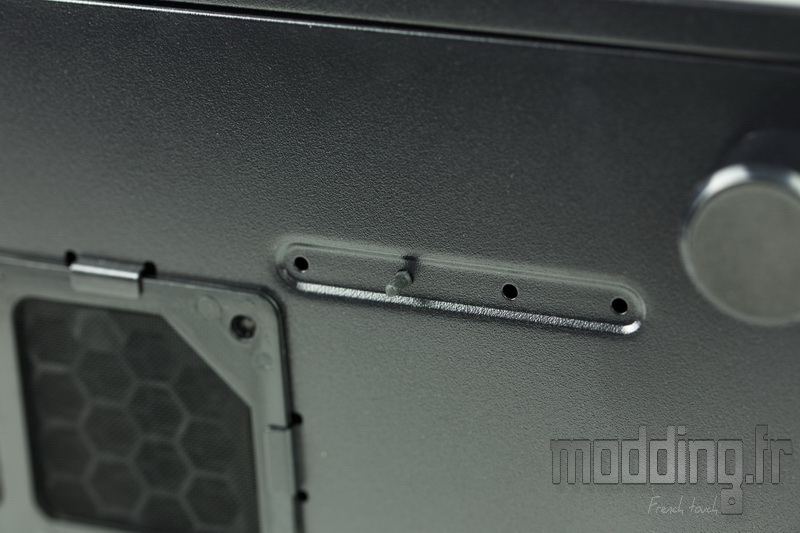

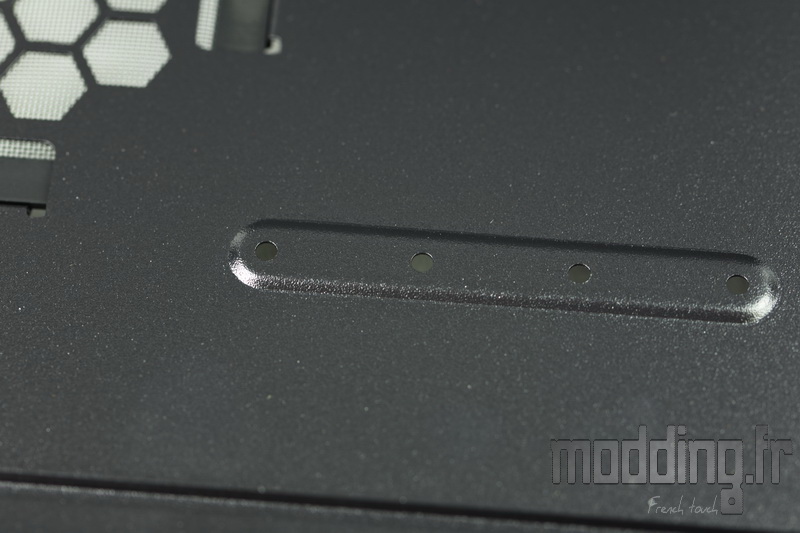

Et par voie de conséquence, le pourquoi des deux rangées de trous sur le bas du boitier….
Ces deux plots viennent s’immiscer entre la partie avant du bloc d’alimentation et la structure en acier de la porte basse du Suppressor F1.

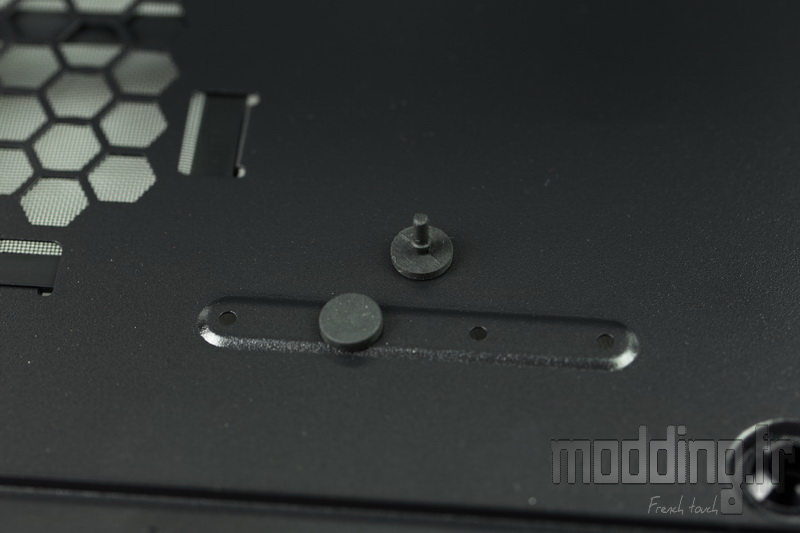

Nous n’avons alors qu’à placer les deux plots en caoutchouc dans les trous correspondant à la profondeur du bloc.
Et on tire bien sur la “tétine” pour assurer la mise en place de ces plots…
Les composants sont bien en place.
Enfin presque tous … notre R9 280X ne voulant pas s’imposer un régime pour venir se brancher sur son PCIe….

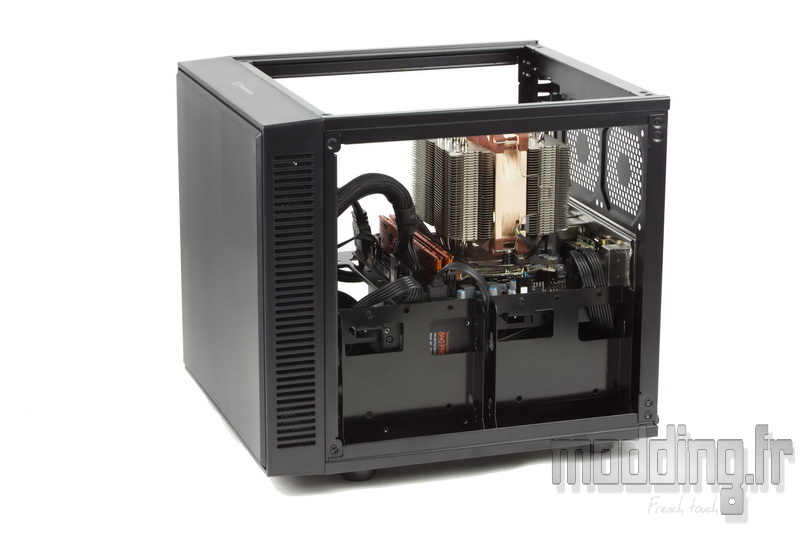

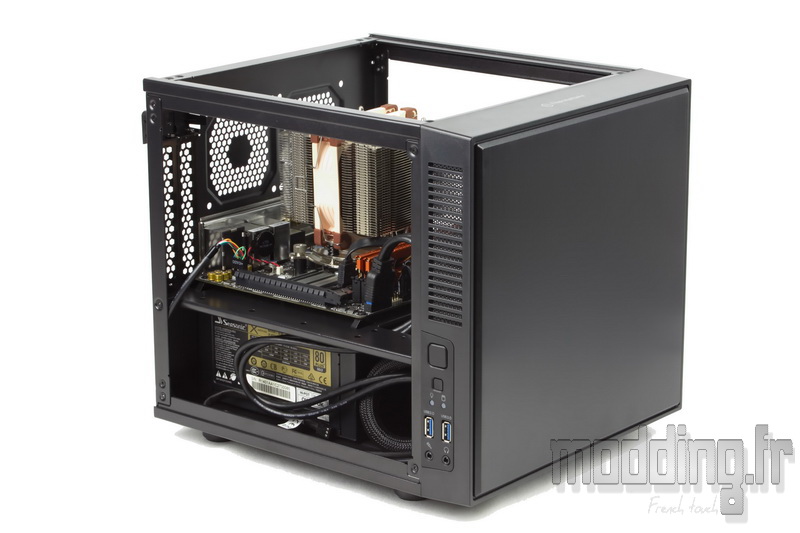

Les différents câbles sont branchés et fixés.

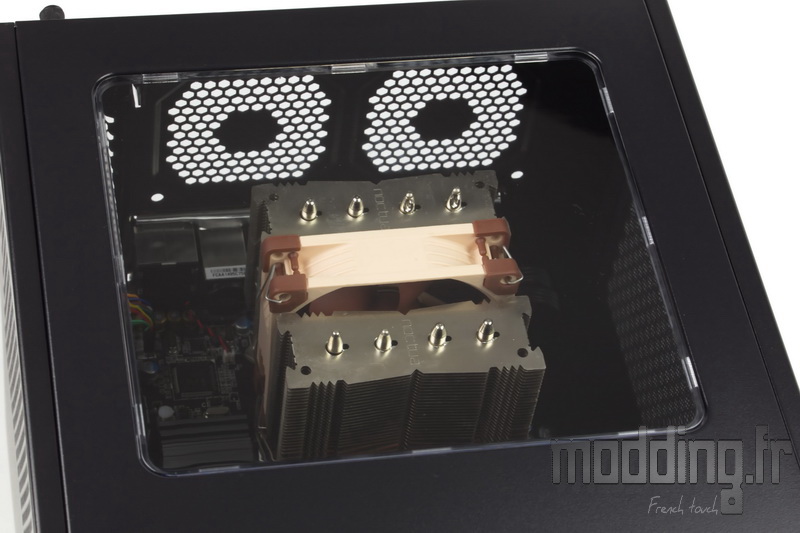

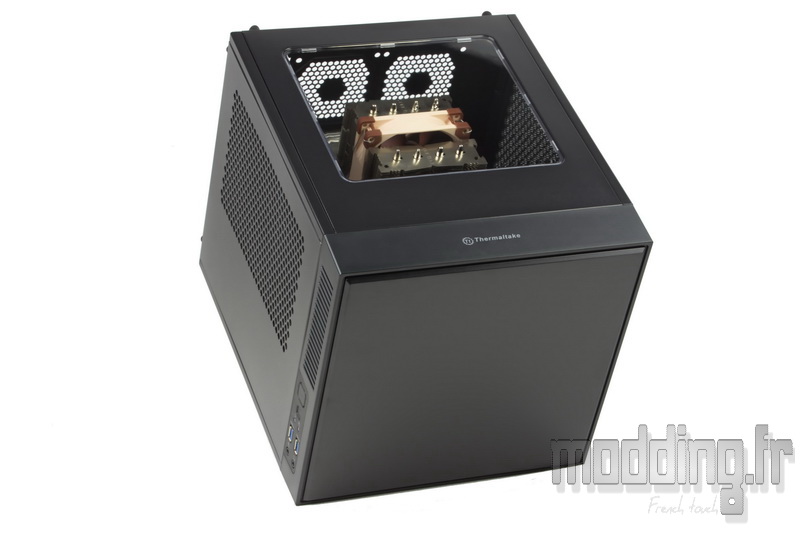

On referme les différentes portes en finissant par le dessus et sa surface vitrée donnant directement sur la carte mère et son ventirad.
Telle est la position d’origine des portes sur le Suppressor F1.
Mais à défaut de vraiment pouvoir basculer le boitier dans son ensemble….

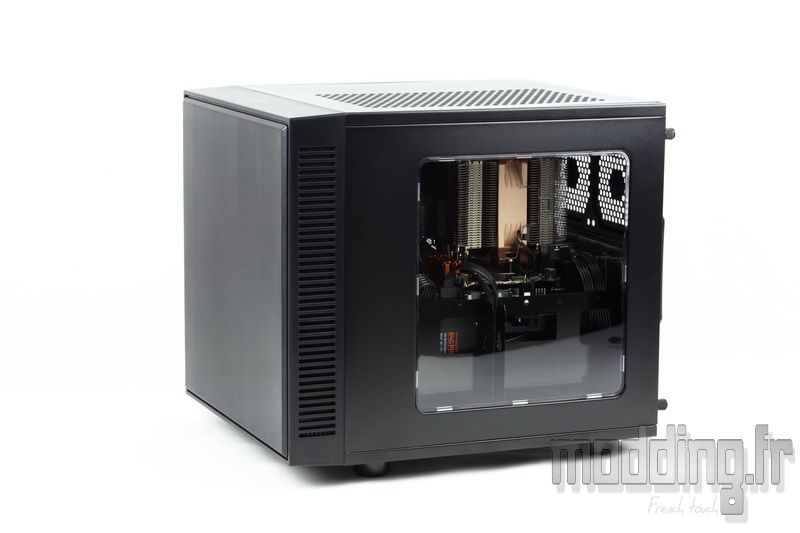

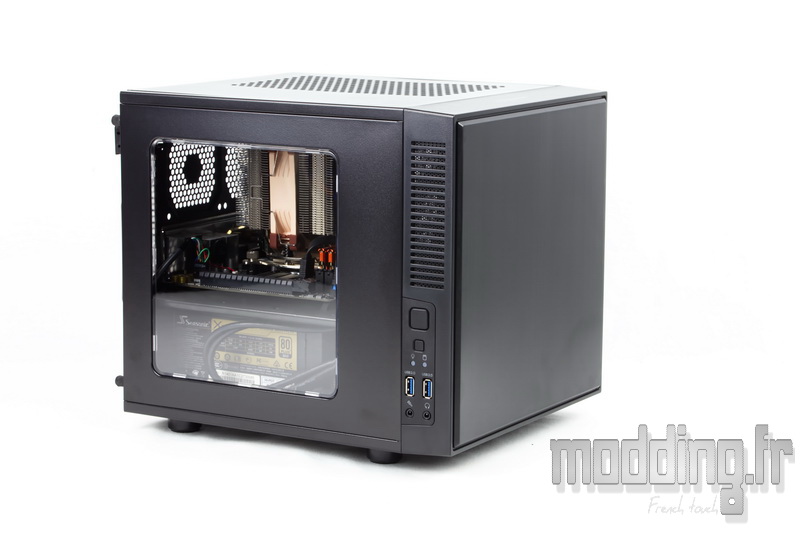

Nous pouvons toujours intervertir les portes pour retrouver la surface vitrée d’un coté….
…. Ou de l’autre!!!
L’absence de carte graphique favorise cette position de la porte vitrée.
