Démontage :

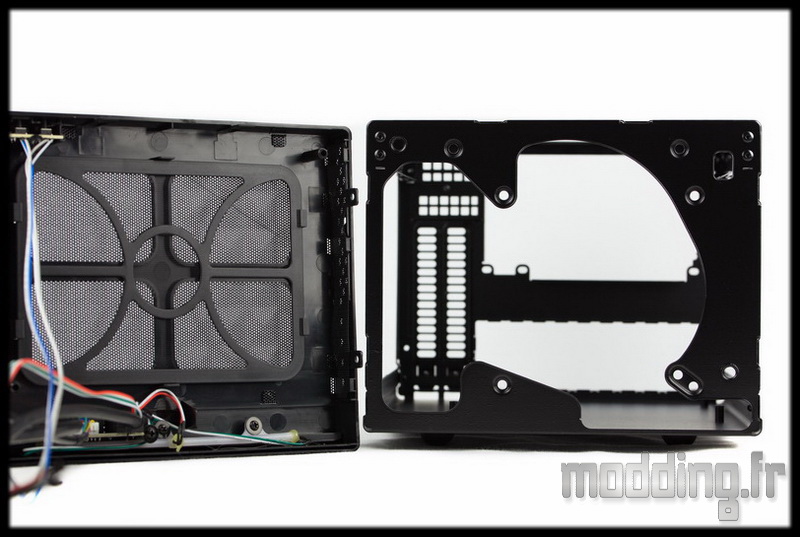

La façade est fixée au châssis par deux clips en haut et 4 vis sur les cotés.
Nous remarquons qu’un ventilateur en 140 mm se fixera seulement sur trois points.

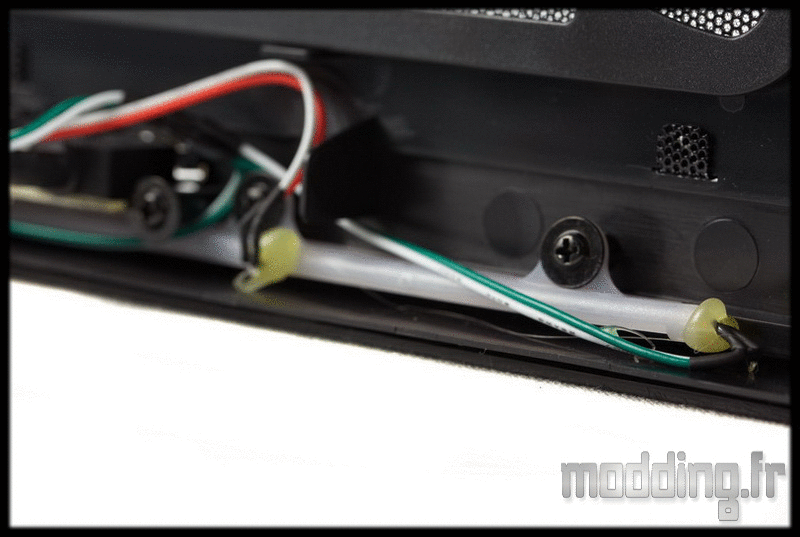

Au bas de la façade, nous avons une barre translucide qui est doté de deux Leds sur les extremités et d’une Led en son centre.
Cette dernière correspond à l’activité disque, alors que les deux autres correspondent au Power.
Détail que nous n’avions pas vu à la rubrique extérieure…

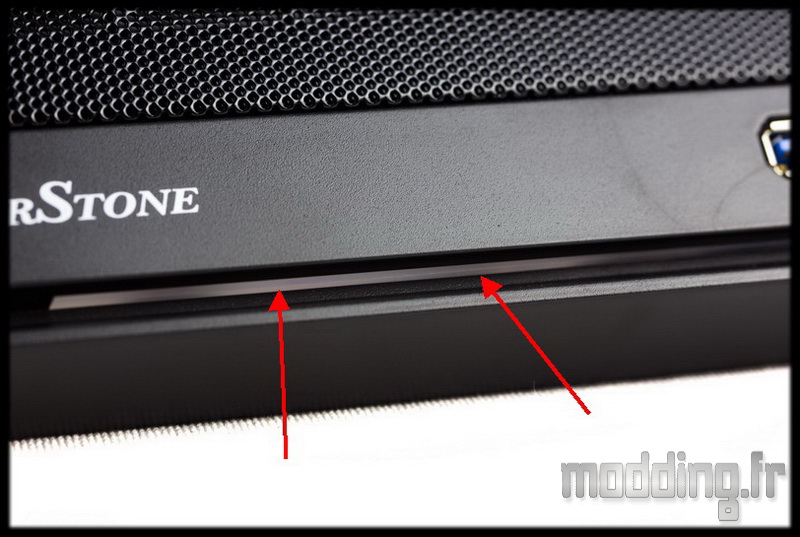

La fente du bas de la façade donne en fait sur cette barre translucide et participe ainsi à la petite touche lumineuse du boitier SG-13B.

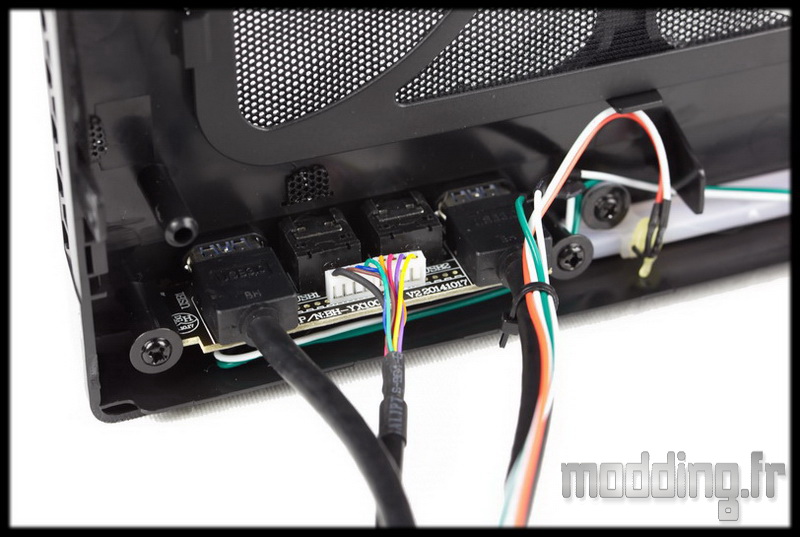

On retrouve les connectiques du panneau avant.

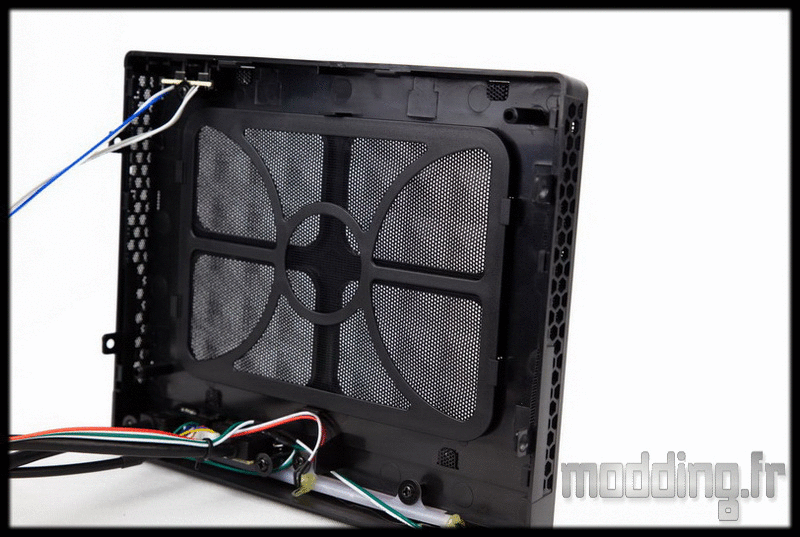

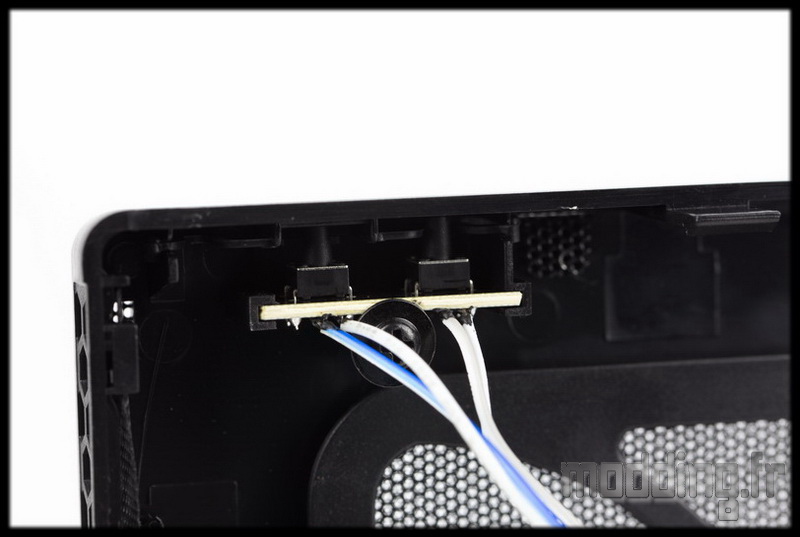

Sur la partie haute, nous avons le PCB intégrant les deux boutons Power et Reset.
Attention au fils à ce niveau… ne pas trop les tordre au risque de les voir rester dans les mains… (comment ça c’est du vécu…).

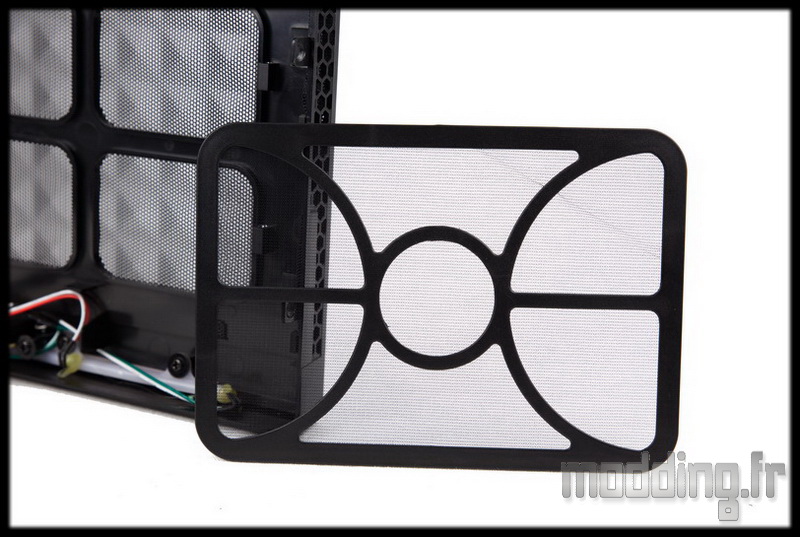

Le filtre de la façade est amovible, mais seulement accessible de l’intérieur de celle-ci, une fois retirée du châssis.

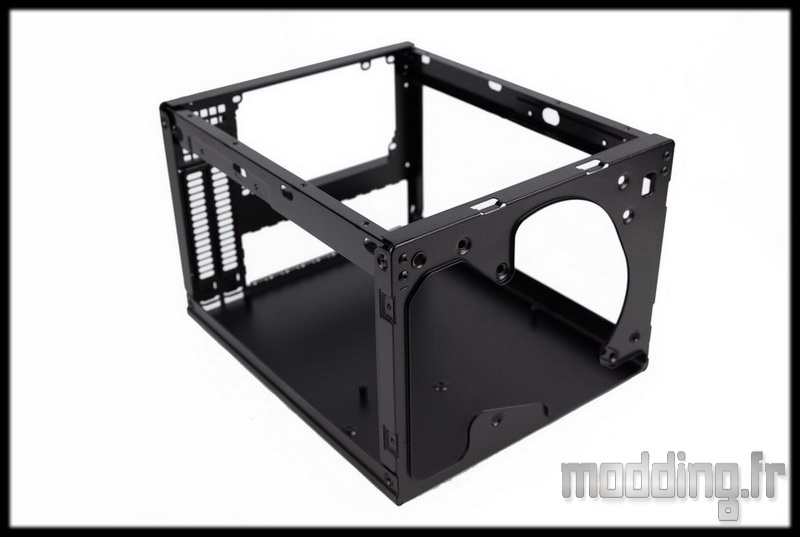

Le reste des éléments du châssis est assemblé par des rivets.
