Tests :
Config de test :
Le ventilateur du SG-11
Un test est effectué sur le ventilateur du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, contrôlées par un multimètre.

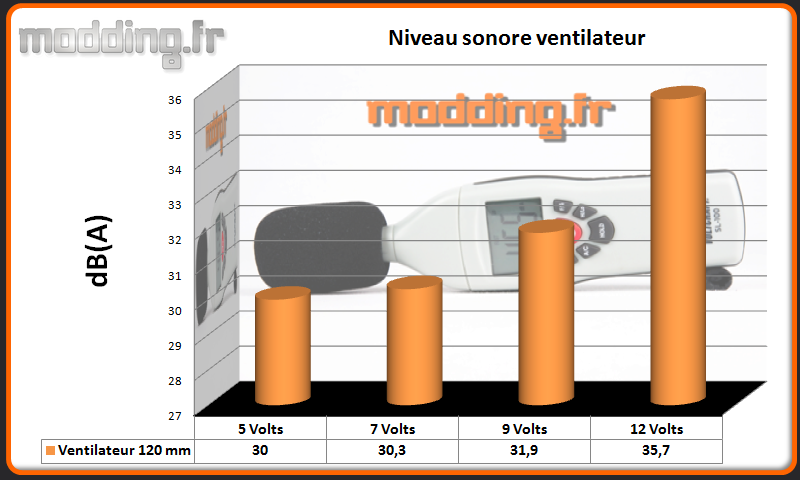

Niveau sonore

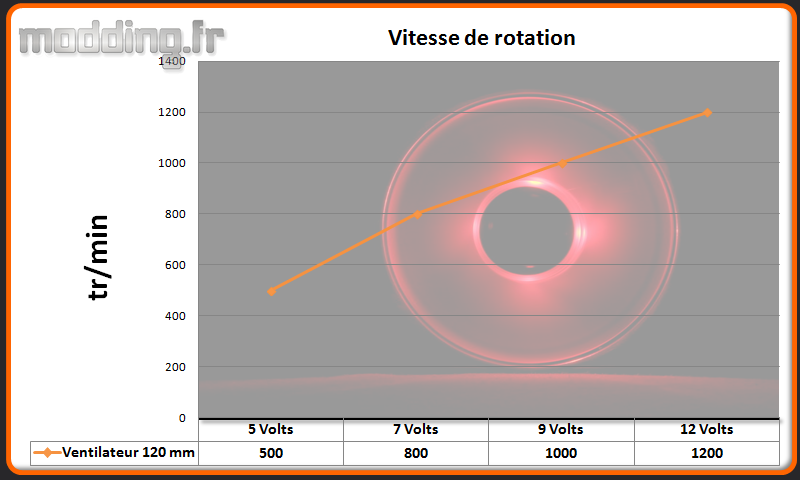

Vitesse de rotation
Le ventilateur qui équipe le SG-11 est très discret voire inaudible sous les 9 volts.
Ce n’est pas lui qui contribuera à augmenter le volume sonore au niveau du boitier.

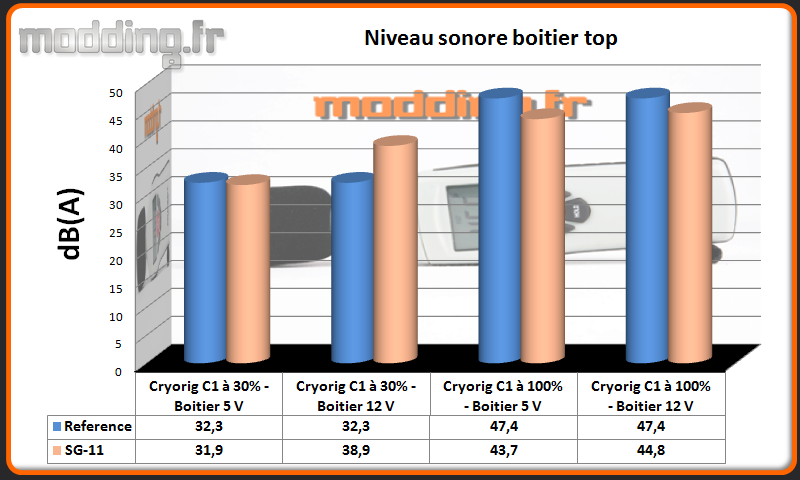

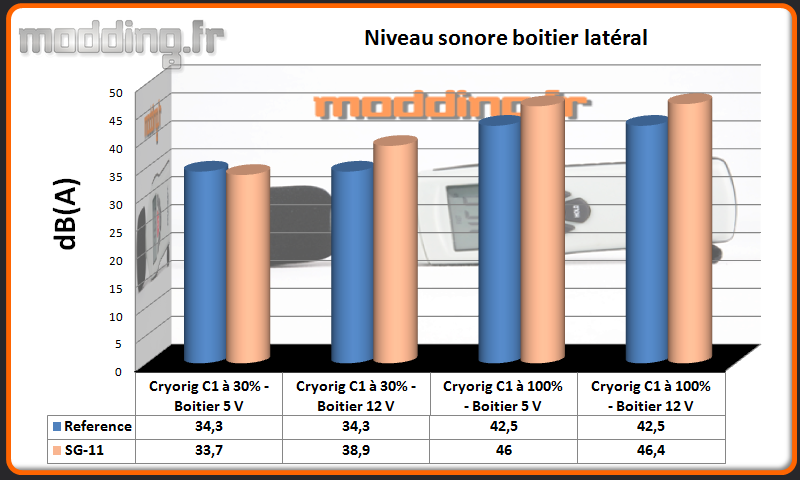

Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Cryorig C1 30% (Cryorig C1 30% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Cryorig C1 30% (Cryorig C1 30% – Boitier 12 V)
- Ventilation boitier 5 V– Ventilation Noctua Cryorig C1 100% (Cryorig C1 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua Cryorig C1 100% (Cryorig C1 100% – Boitier 12 V)
Le ventilateur du boitier est branché sur un adaptateur Molex en 5 V et 12 V, le Cryorig C1 est géré par le logiciel Speed Fan.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles sont dans le Sud, mais plus au Sud que Bayonne….).
Pour avoir une idée « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec toujours un relevé à 25 cm en position latéral et top tel qu’est la carte mère dans le boitier.
Les résultats conforte le faible niveau sonore du ventilateur embarqué.
Sur les relevés au dessus du boitier, la présence du bloc d’alimentation au dessus du ventirad filtre le niveau sonore de ce dernier.
Le cas est moins conséquent sur le coté face à la carte graphique qui vient se cumuler plutôt que de se soustraire.
Le choix des composants induira le niveau sonore global du SG-11.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, au dessus des barrettes memoires.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.26.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Cryorig C1 est configuré par le logiciel Speed Fan.
- –> 45° = 30%
- 45°–> 56° = 30% –> 100%
- 56° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ démo en boucle de 3D Mark Fire Strike.
Nous comparons les résultats avec ceux de la config hors boitier (référence).

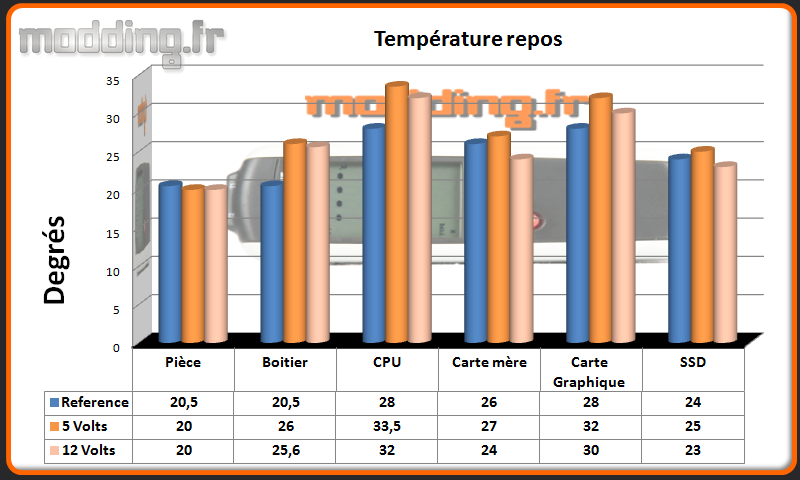

Repos

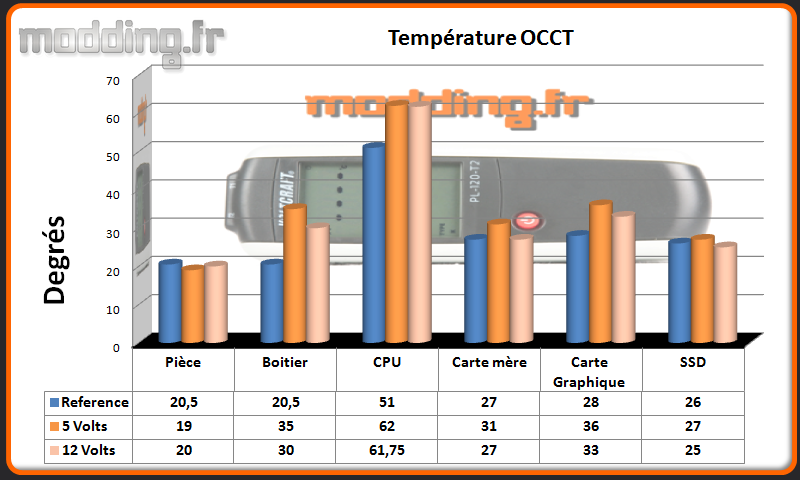

OCCT CPU

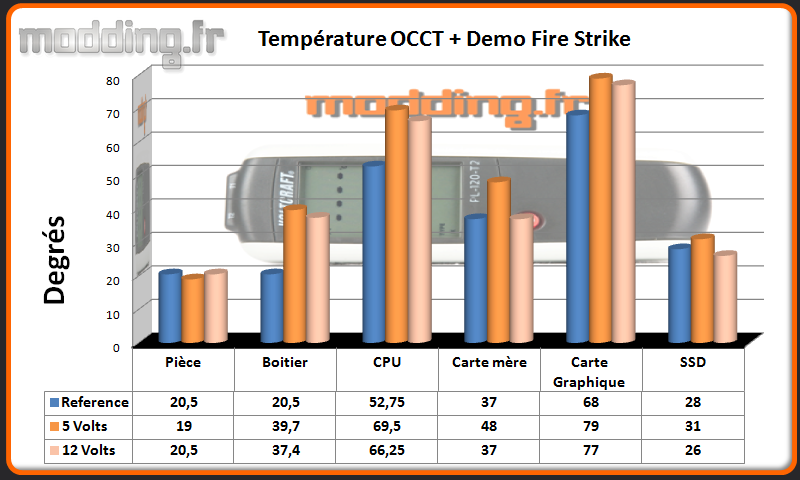

OCCT CPU + Fire Strike
Nul doute que la position du ventirad par rapport à l’alimentation ne contribue pas à l’amélioration des températures du cpu. C’est pas moins de 10° de différence et même plus dans le test de stress combiné que nous avons relevé!!!
L’augmentation de la température ambiante au sein du boitier n’aide pas non plus le ventirad qui se retrouve débordé et limite à la rue…
Le choix du ventirad n’est pas à prendre à la légère dans ce boitier, surtout qu’aucune solution de watercooling n’est envisageable. A moins de sortir la cage HDD est d’y placer ledit AIO, mais la grille à ce niveau ne correspond pas entièrement en face du diamètre du ventilateur….
La carte graphique accuse aussi le coup alors qu’elle a son propre accès à l’air de l’extérieur, la position de la grille un peu trop basse ne doit pas être étrangère à cette augmentation de température.
En fait seul le SSD profite du flux d’air car il est placé dans la cage HDD. Néanmoins, ce flux d’air semble aussi profité à la carte mère au vu de la différence de température avec le ventilateur à 5 v et à 12 V.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence), et avec les boitiers précédemment testés avec la nouvelle config. Cela permet de connaitre leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.

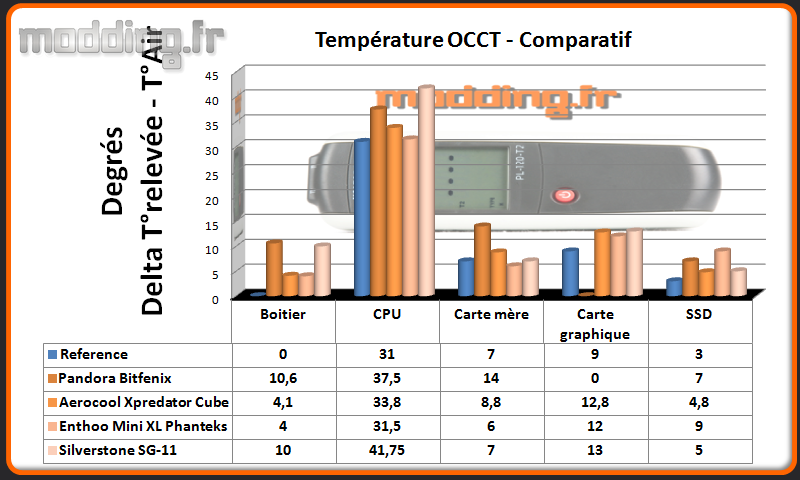

Comparatif OCCT CPU

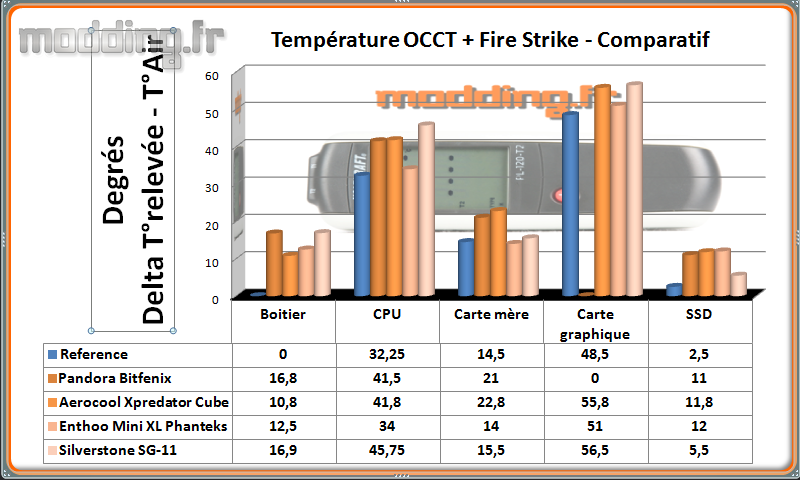

Comparatif OCCT CPU+Fire Strike
Le comparatif avec d’autres boîtiers est surtout là pour démontrer l’utilité d’optimiser le choix du ventirad.
