Démontage :

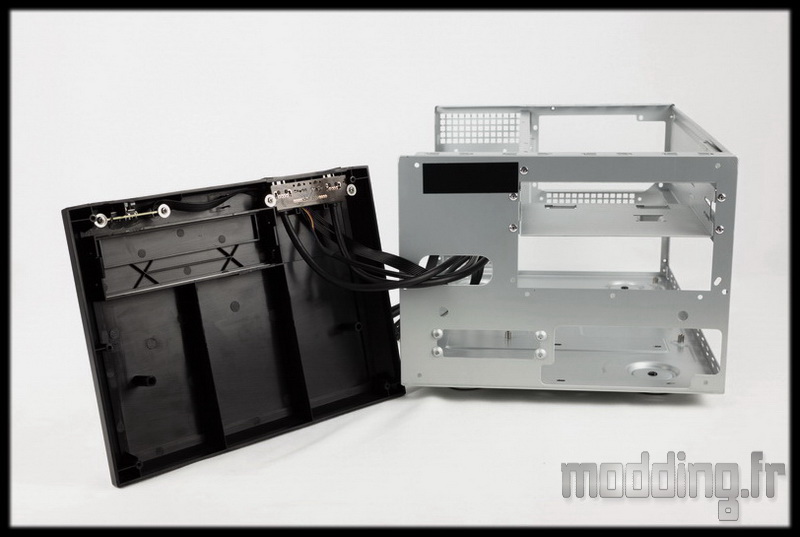

On commence par la façade qui est fixée par trois vis de chaque coté, nous n’avons pas clips.
On n’observe aucune ouverture qui permet de laisser passer de l’air au niveau de cette façade.
En même temps, il n’y a pas d’emplacement pour ventilateur à ce niveau….

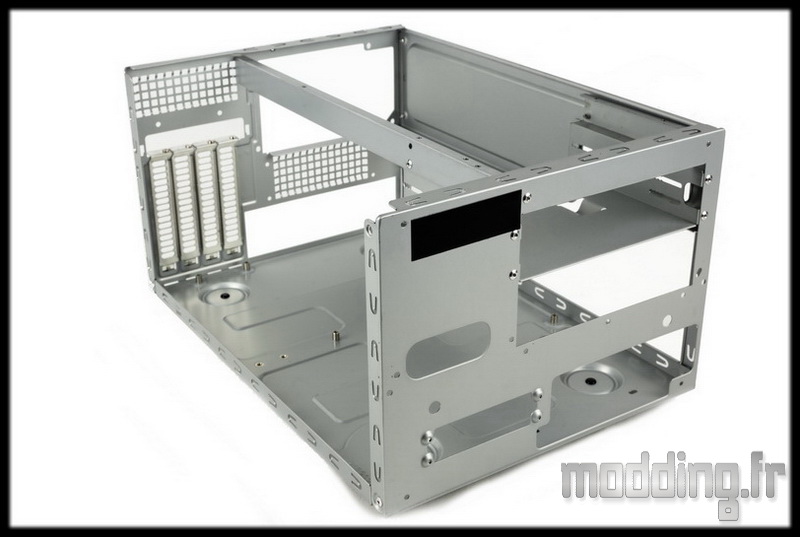

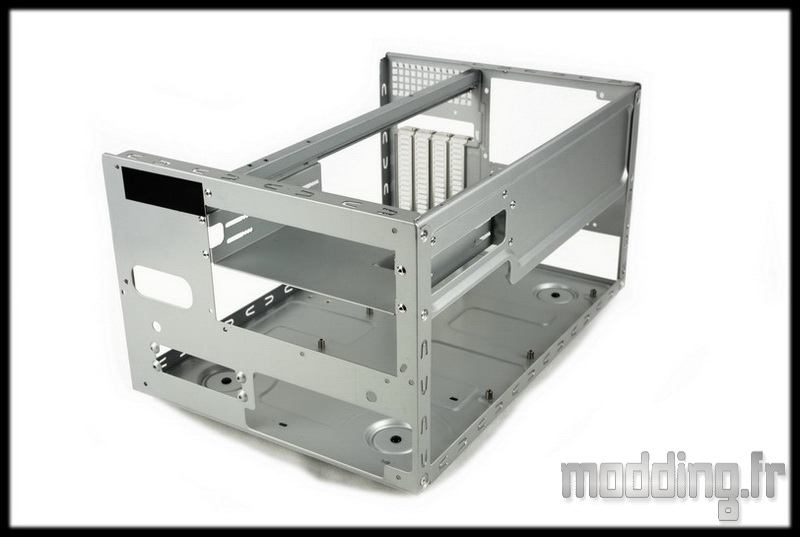

Une fois les platines supérieures et la cage HDD retirées, voilà ce qu’il reste du châssis.
La majorité des éléments est assemblée par le biais de rivets.
On remarque que les trous de fixation de la cage HDD sont oblongues, ce qui permet de légèrement moduler la position de ladite cage.

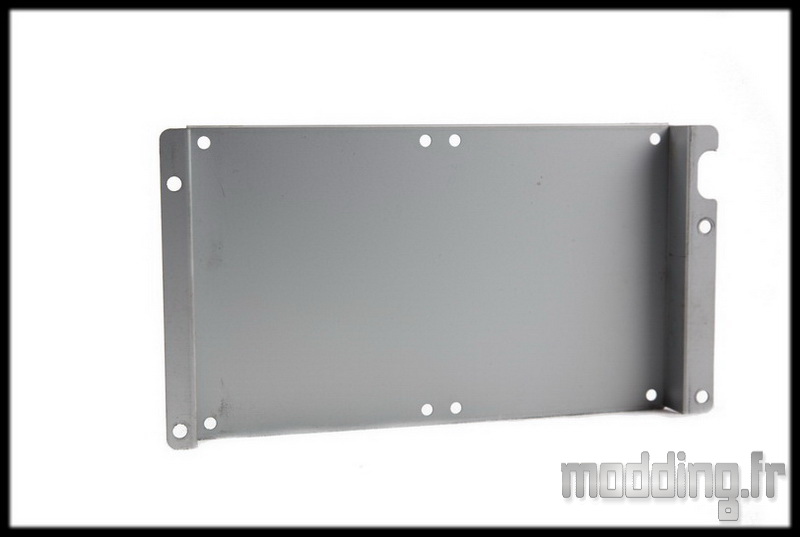

Dans les éléments amovibles, nous avons le support double SSD.

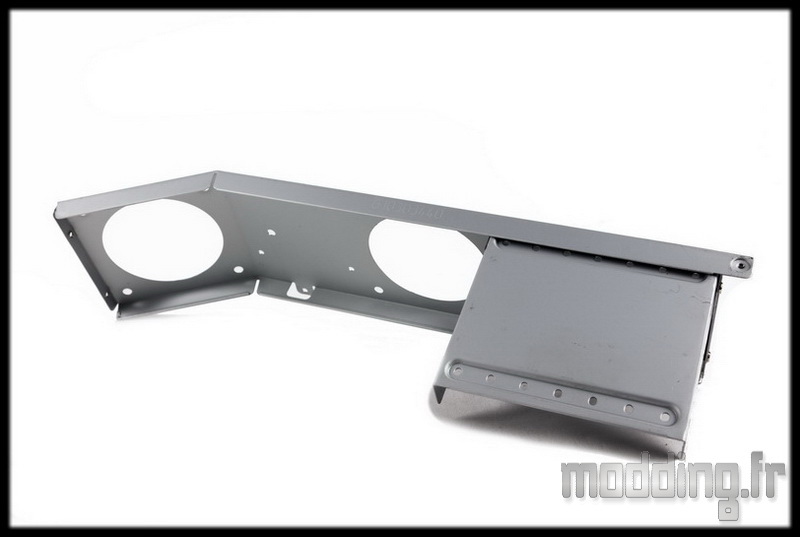

La platine supérieure avec ses deux emplacements pour ventilation.
Sur celle-ci, nous avons le support multi SSD fixé par 4 vis.

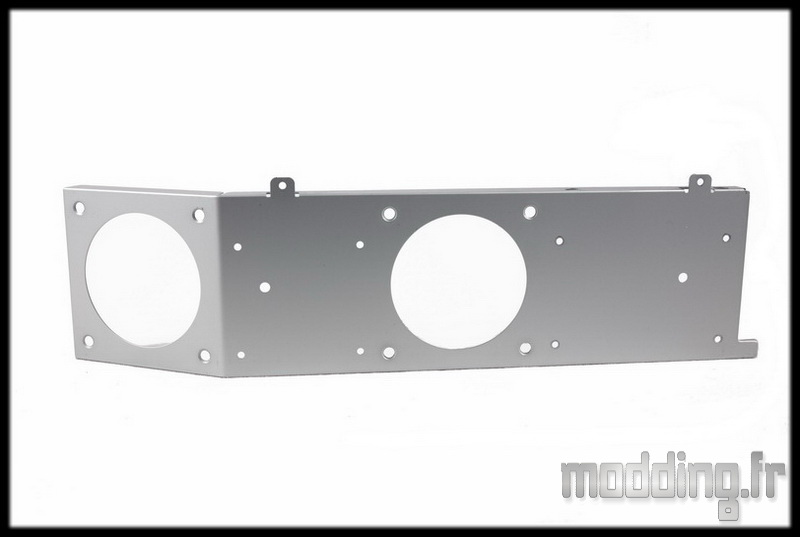

La platine vue de dessus.
Le support multi SSD vue par en dessous.
On remarque la fixation sur trois points mais sans la présence de silentbloc.

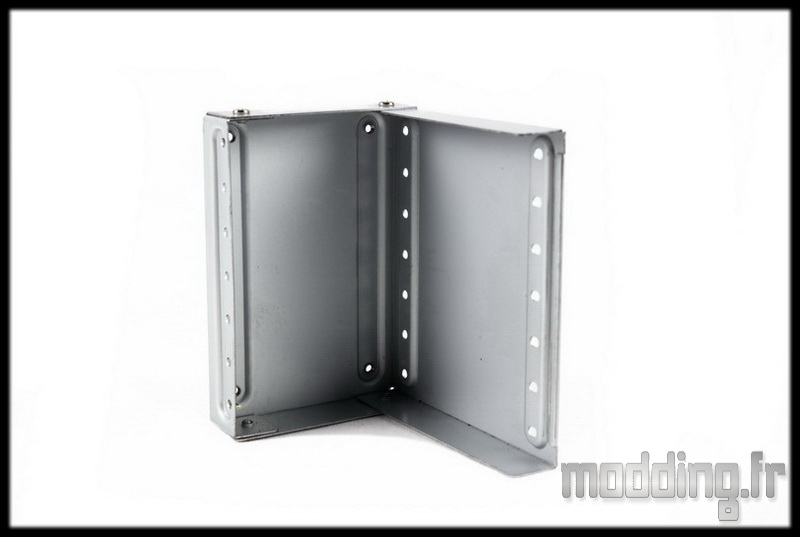

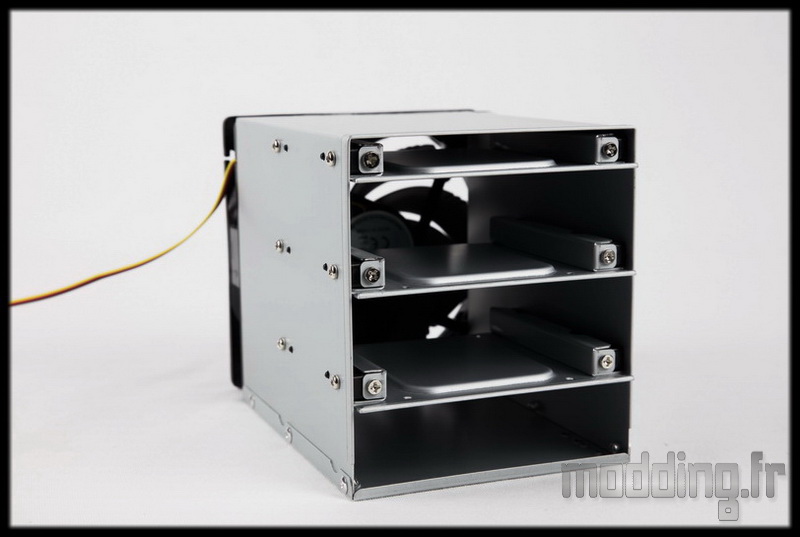

La cage HDD avec ses trois emplacements.

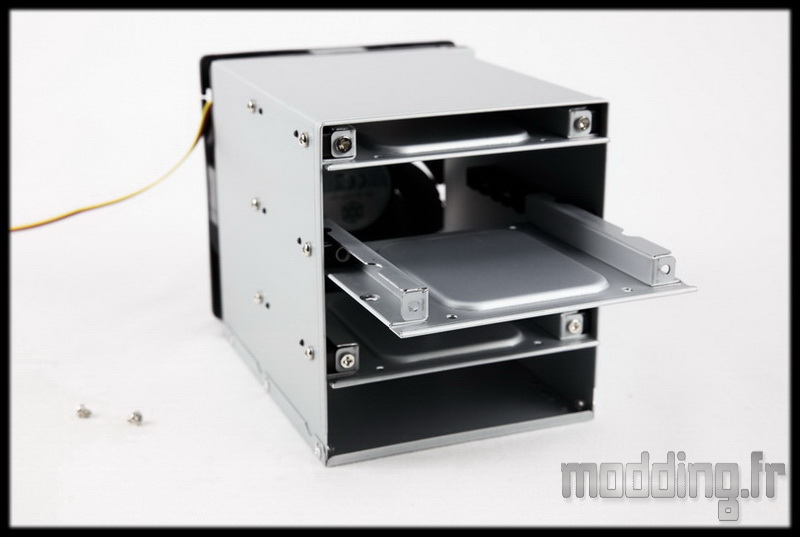

Trois tiroirs sous un aspect de plateforme avec un système de rail.

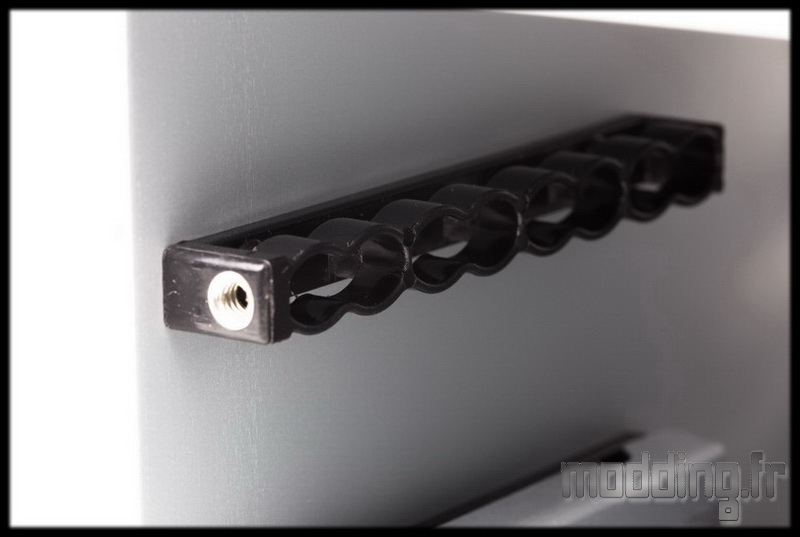

Rails qui coulissent sur ces glissières en plastique.
Des vis sécurisent la mise en place des trois tiroirs.
Le ventilateur, qui se tient au fond de la cage, est fixé par 4 vis spécifiques.

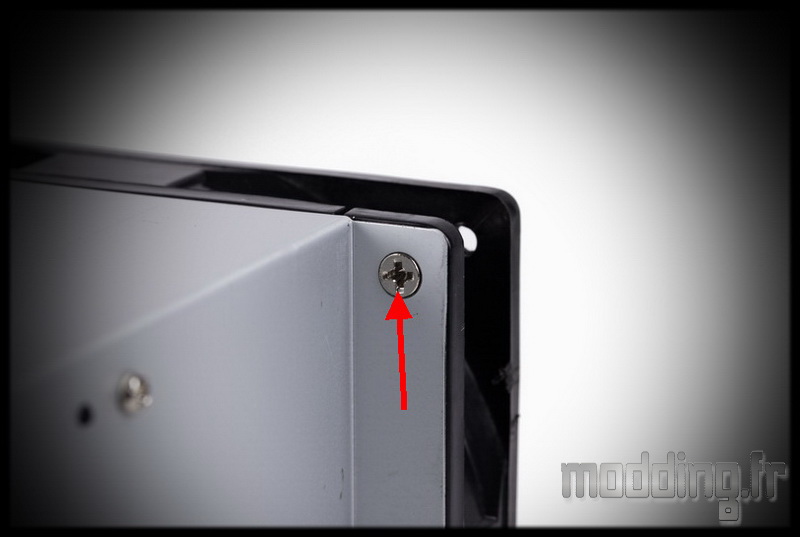

Deux d’entre elles sont accessibles par l’extérieur de la cage.

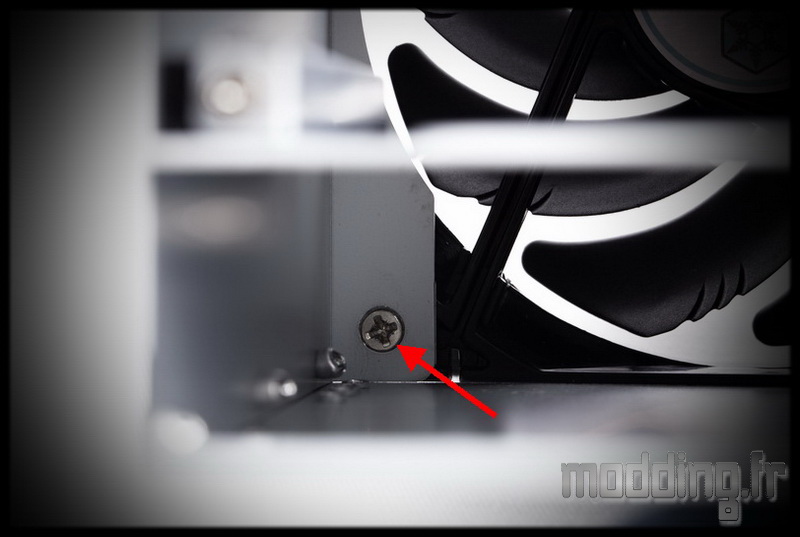

Les deux autres ne sont accessibles que par l’intérieur de la cage…

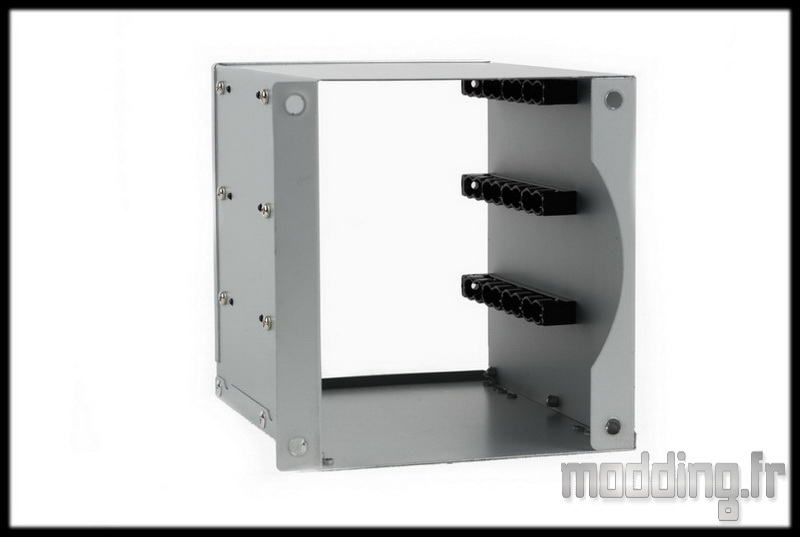

La cage HDD sans son ventilateur.

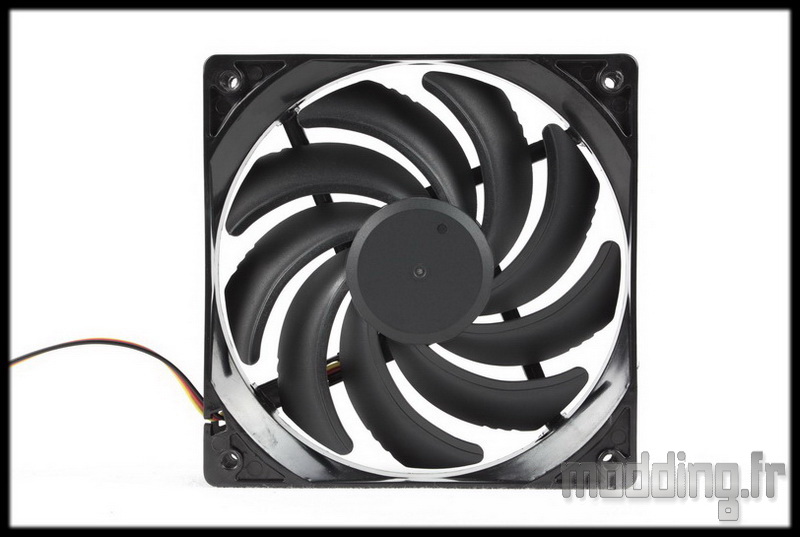

Le ventilateur en 120 mm, de couleur noire, cadre brillant et ses 9 pales mat.

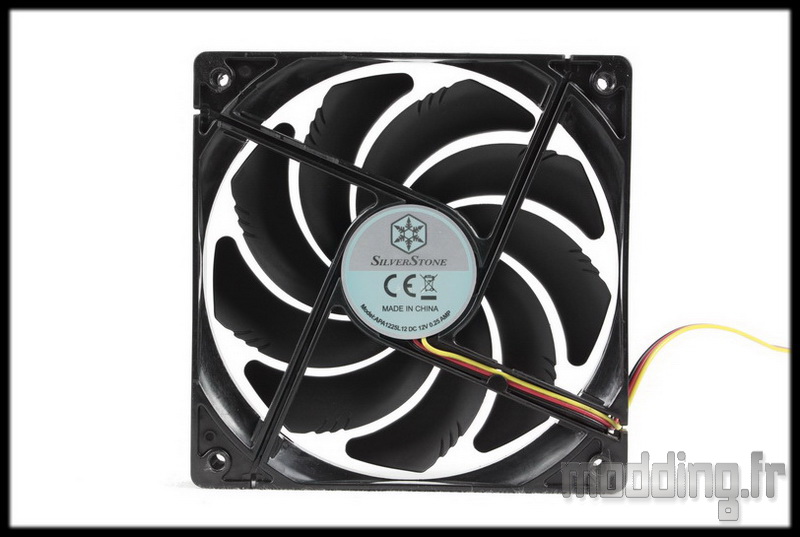

La référence : APA 1225 L12
Peu d’information supplémentaire sur ce ventilateur.

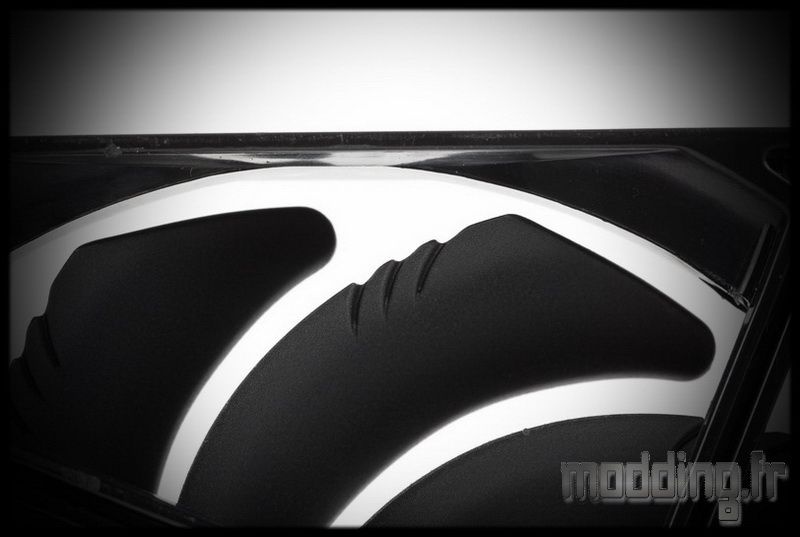

Nous remarquons le design particulier des pales avec ses trois stries qui contribuent à l’amélioration du flux d’air.
