L’intérieur :
Pour ouvrir le boitier, il faut se munir d’un tournevis cruciforme… Une fois les trois vis retirées, nous pouvons enlever le capot.
cela se fait en deux temps : on le glisse vers l’arrière et ensuite on écarte légèrement les parois latérales et on soulève le tout.

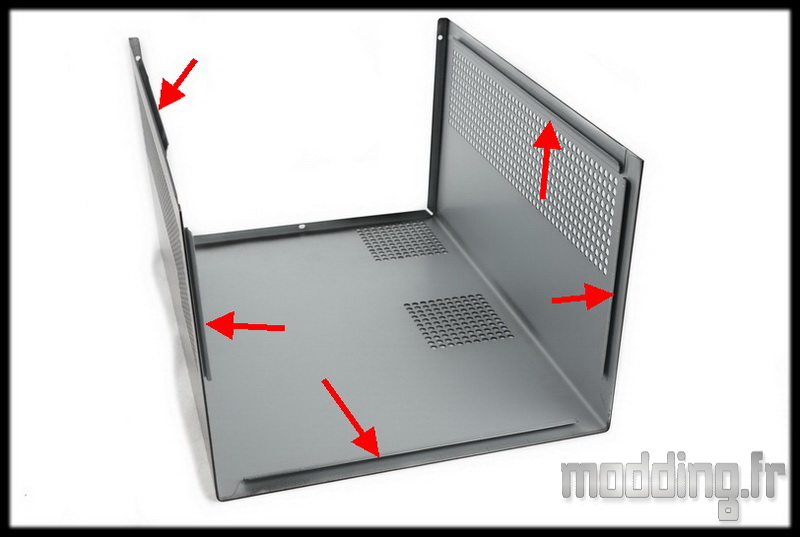

Le carénage est de couleur grise à l’intérieur…
Il est pourvu de glissières, 3 à l’avant et une sur chaque bord des parois latérales, qui viennent s’encastrer sur les montants du châssis.
Ce système rend la mise en place du capot plus facile que les encoches du SG-13B.

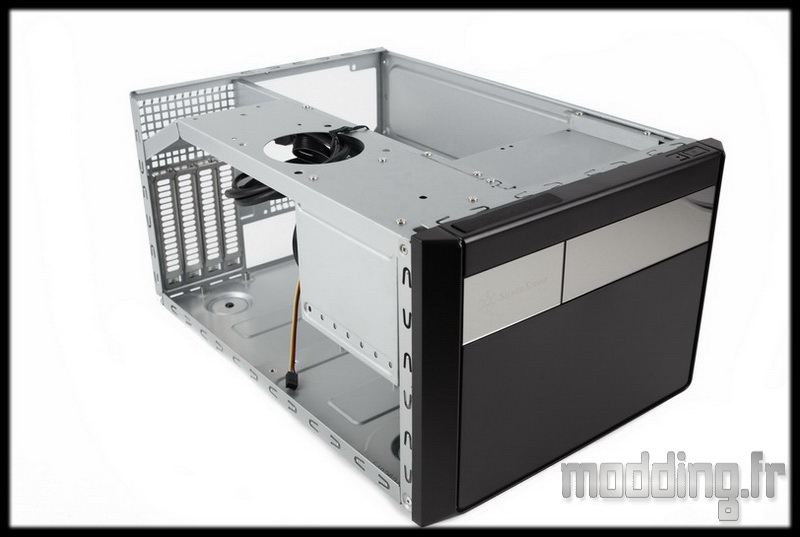

On découvre un intérieur tout de noir…. euh pardon… tout de gris vêtu…

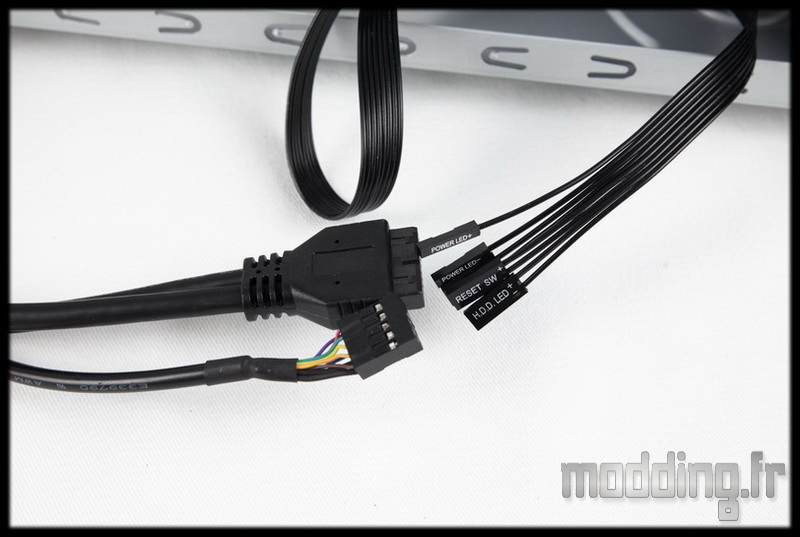

En fait, seul les câbles, issus de la connectique de la façade, sont noires !
Vers l’avant du boitier, nous avons l’unique baie 5.25″ avec un système de fixation classique par vis.

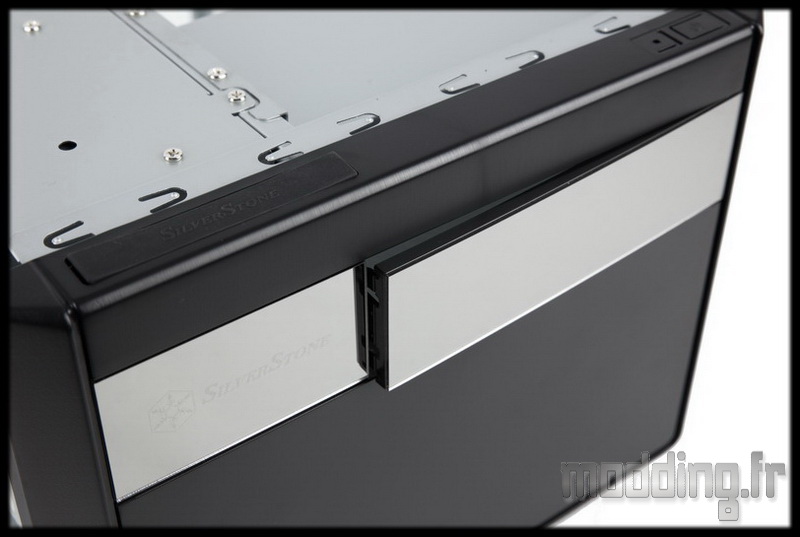

Le cache se déclipse par l’intérieur du boitier.

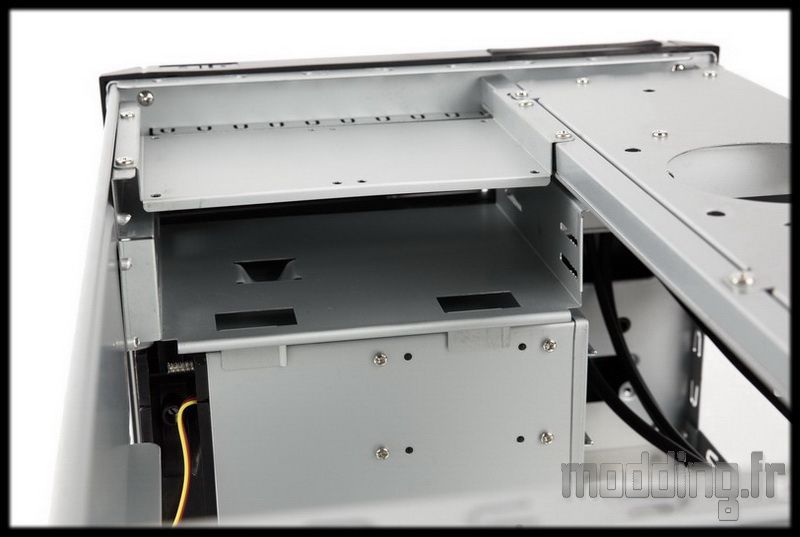

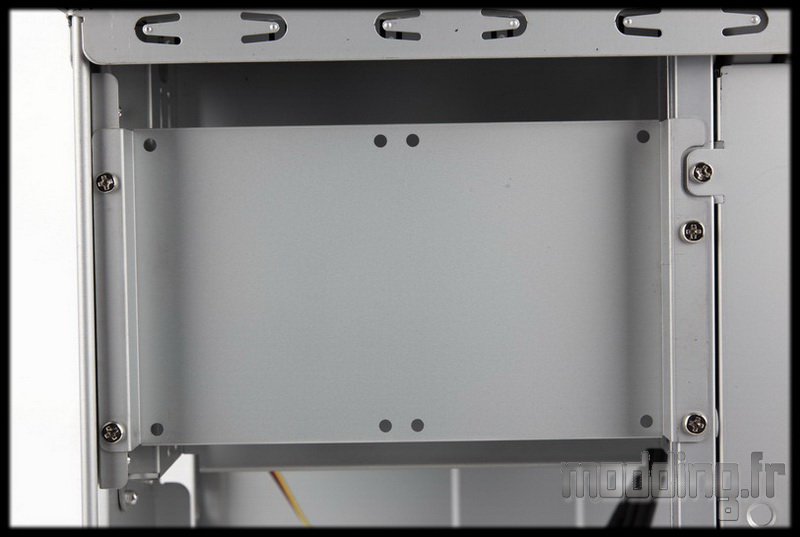

Au dessus de la baie 5.25″, nous avons une platine supérieure qui permet d’accueillir deux unités de stockage 2.5″ (plutôt SSD de part l’absence de silentbloc).
Cette platine est amovible et est fixée par 4 vis sur les traverses du châssis.
Sous la baie 5.25″, la cage HDD prend place.
Comme nous l’avons vu dans la rubrique précédente, elle est fixée au châssis par 4 vis dont l’accès se fait par le dessous du boitier.

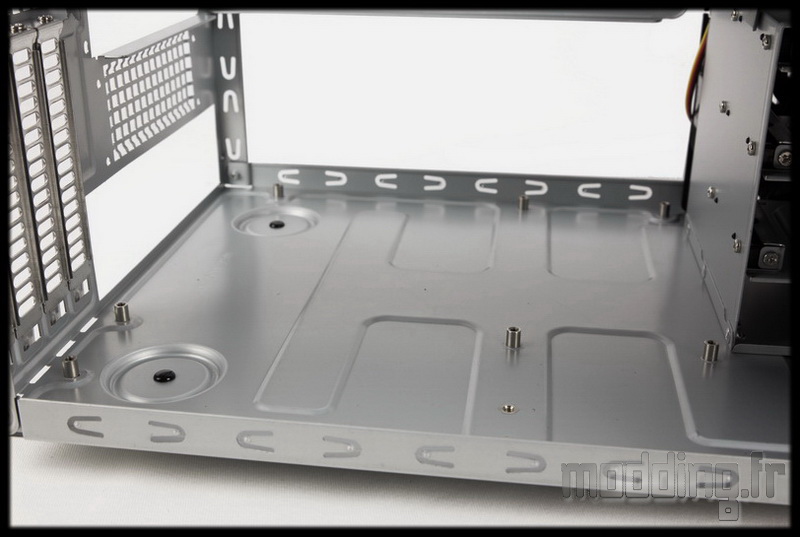

Sur la partie arrière, nous avons l’emplacement de la carte mère.
Contrairement au SG-13B, le SG-11 permet d’accueillir un format Mini ITX mais aussi Micro ATX.
La plupart des entretoises sont déjà en place, sauf une qui est contenue dans le bundle.

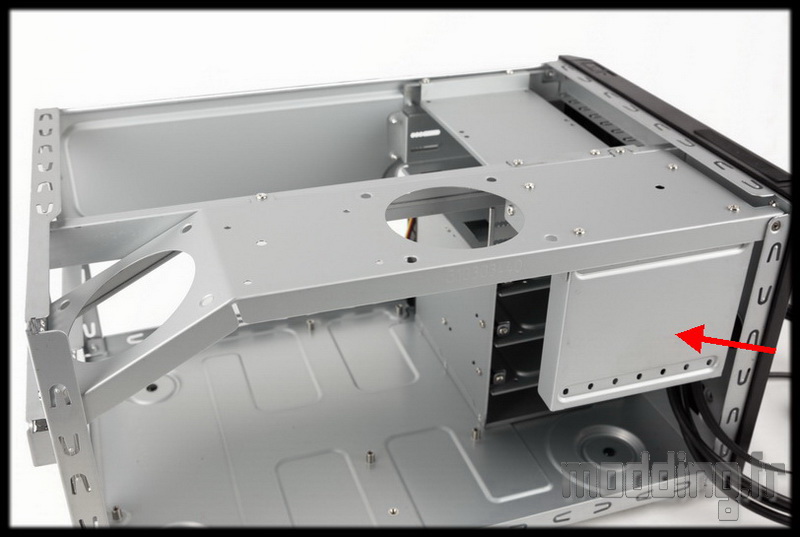

Une autre platine supérieure vient chapeauter l’emplacement de la ou des cartes graphiques.
Elle part en biseau vers l’arrière du boitier et intègre deux emplacements pour ventilateur en 80 mm.
De plus, vers l’avant, nous avons une deuxième cage pour SSD (flèche rouge) qui est fixée à cette platine par des vis.
A première vue, elle est pourvue de 7 trous ce qui laisse supposer la possibilité de monter 7 unités de stockage comme nous le verrons plus tard.
Cette platine est amovible et une fois retirée, nous permet de revenir sur la cage HDD.

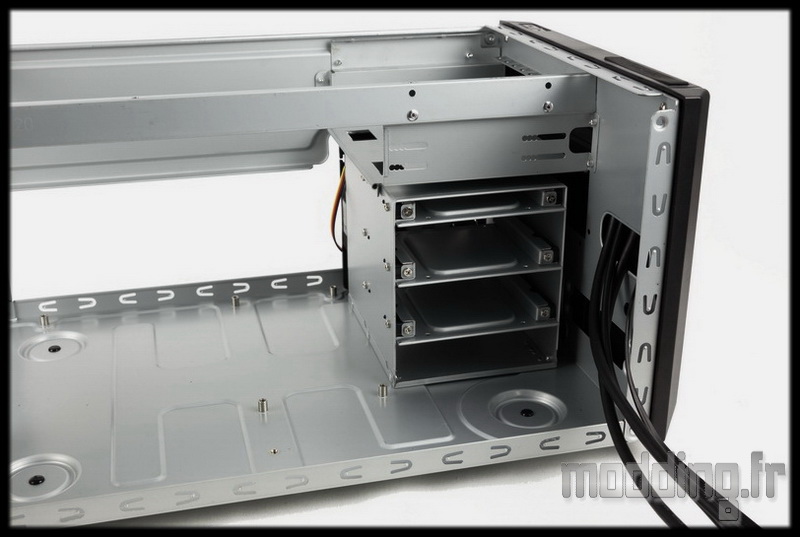

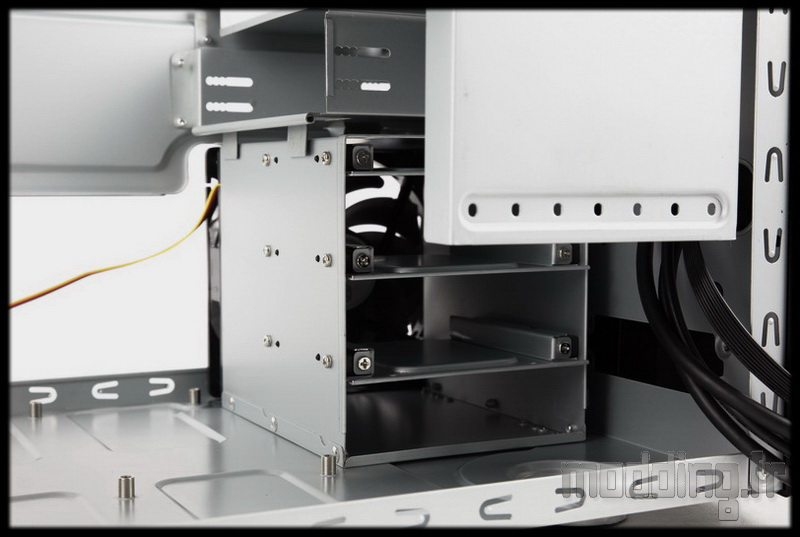

Elle contient 3 emplacements sous forme de tiroir vissé à des rails.

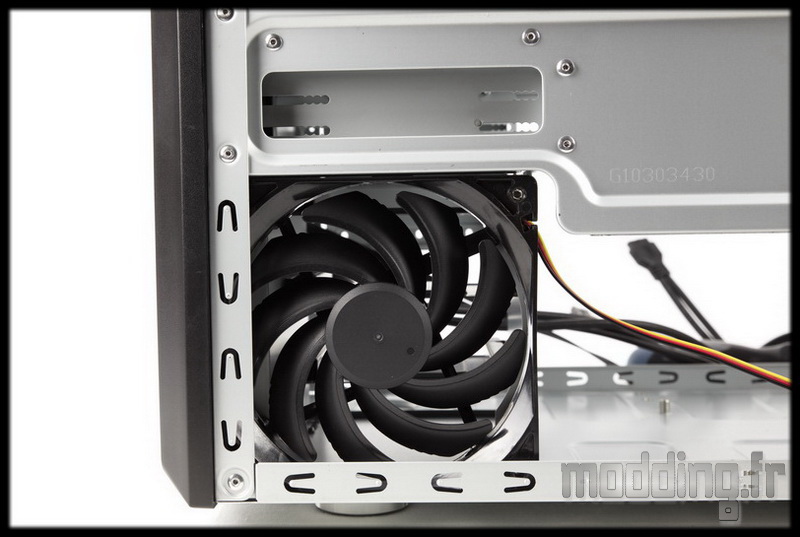

En retournant le boitier, nous voyons que le fond de la cage est doté de l’unique ventilateur du SG-11…
