Tests :
Config de test :
Changement au niveau du système de refroidissement lié à la hauteur maximale du ventirad de 138 mm. De ce fait l’utilisation du BeQuiet! Dark Rock 3 ne pouvant se faire, nous ne pourrons mettre en comparaison les résultats de ce boitier avec les autres boîtiers déjà testés.

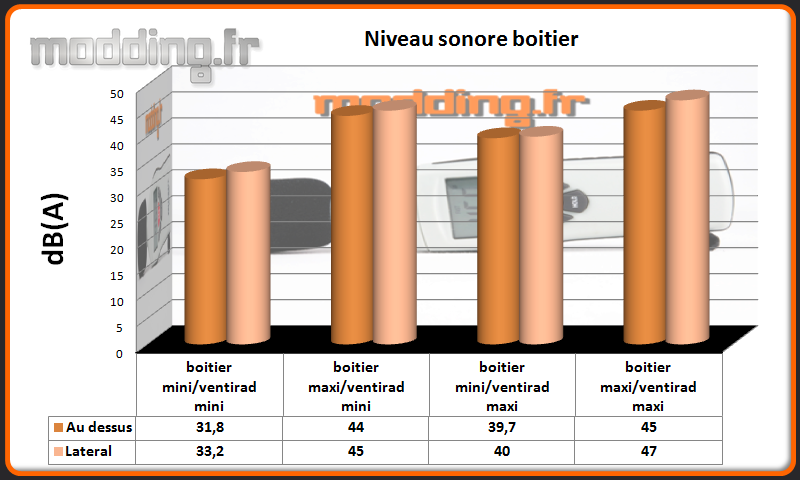

Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm du coté gauche du boitier, à mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Cryorig C1 20%
- Ventilation boitier 12 V – Ventilation Cryorig C1 20%
- Ventilation boitier 5 V– Ventilation Cryorig C1 100%
- Ventilation boitier 12 V – Ventilation Cryorig C1 100%
Les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventirad est géré par le logiciel MSI Command Center.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! partie depuis belle lurette plus au sud….).
Les 3 ventilateurs du boitier restent très discret à 5 V, ils se font entendre à 12 V. On a un effet de caisse de résonance avec le boitier ce qui contribue à l’augmentation du niveau sonore global par rapport aux résultats concernant le niveau sonore du ventilateur lui même.
Le Grandia GD10 laisse entendre le Cryorig C1 lorsqu’il est poussé au maximum, mais cela reste contenu au vu des résultats des tests sonore sur ce ventirad en dehors d’un boitier.
Les ventilateurs du Grandia GD10
Un test est effectué sur les ventilateurs du boitier : FN 121-P limité à 900 tr/min
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, contrôlées par un multimètre.

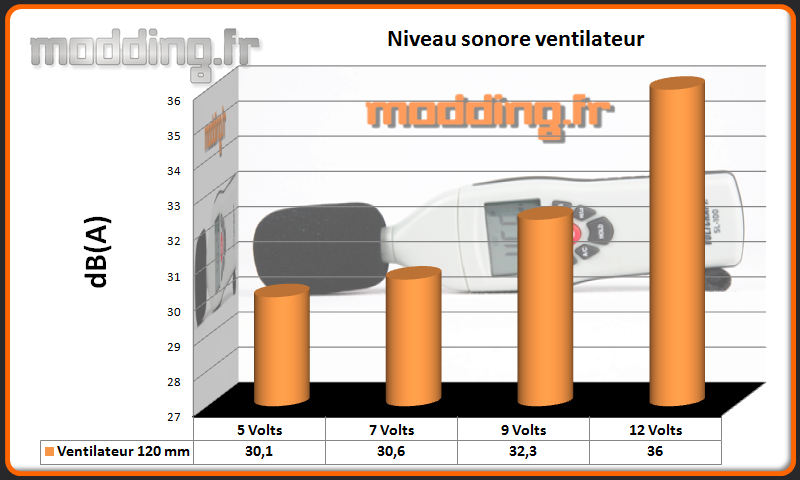

Niveau sonore

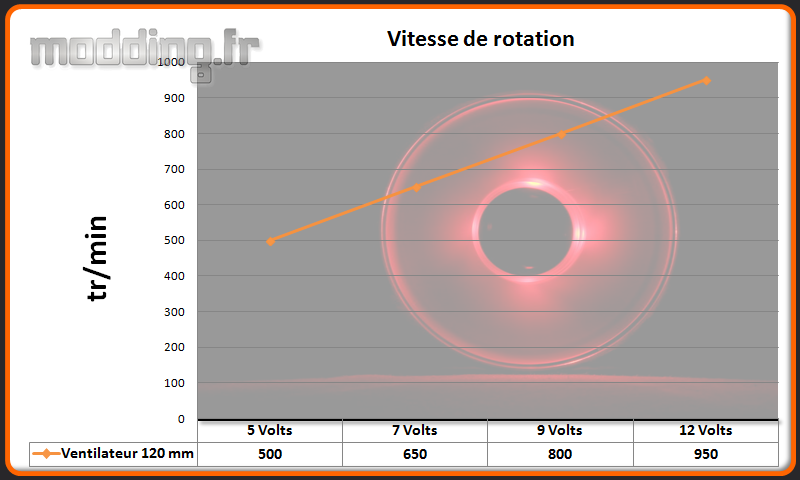

Vitesse de rotation
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.25.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Cryorig C1 est configuré par le logiciel MSI Command Center en mode standard.
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ demo en boucle de 3D Mark Fire Strike.

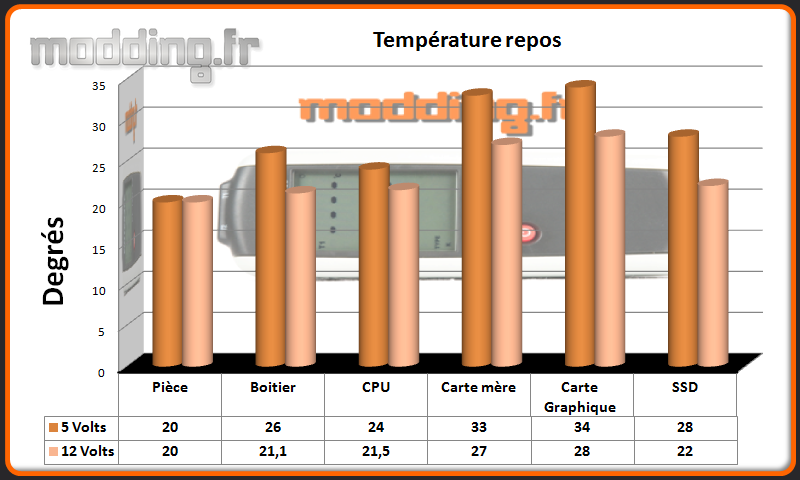

Repos

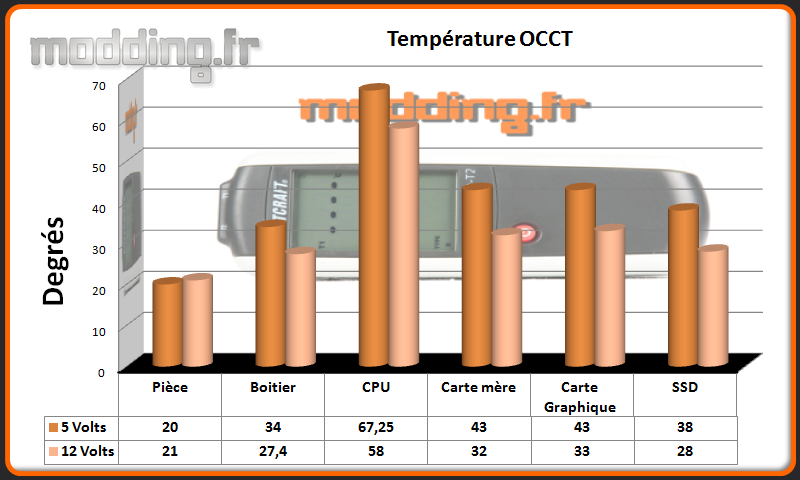

OCCT CPU

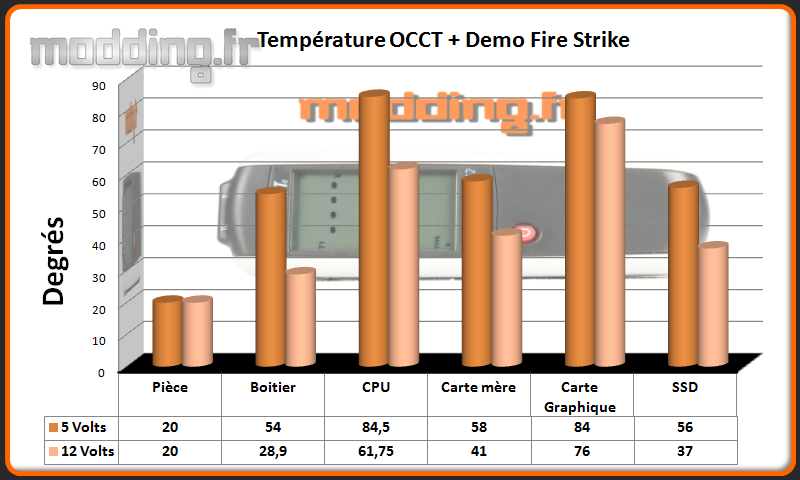

OCCT CPU + Fire Strike
Lorsque les ventilateurs du boitier sont alimentés en 12 V, cela reste raisonnable dans le cas extrême du dernier test où l’on associe un OCCT avec un 3D mark. Mais on voit déjà que le SSD prend pas mal de degrés… sa position à l’avant du boitier ne lui permet pas de profiter pleinement du flux d’air. La température à l’intérieur du boitier n’est pas catastrophique quand on sait qu’il s’agit d’un boitier HTPC donc un boitier en position horizontale.
Par contre, avec les ventilateurs à 5 V, c’est chaud les marrons!!! au repos on prend une petite montée en température, mais lors des tests de stress c’est la grosse claque!
Les ventilateurs ne créent pas assez de flux d’air pour évacuer la chaleur engendrée par les composants… le format du boitier n’est pas à son avantage non plus… du coup la température ambiante grimpe en flèche! ce qui entraîne une chauffe des composants.
Le 5 V pourra convenir pour une utilisation multimédia avec un silence de fonctionnement correct. Mais dés lors où l’on veut utiliser le Grandia GD10 pour jouer, il ne faut pas hésiter à pousser la ventilation à fond.
