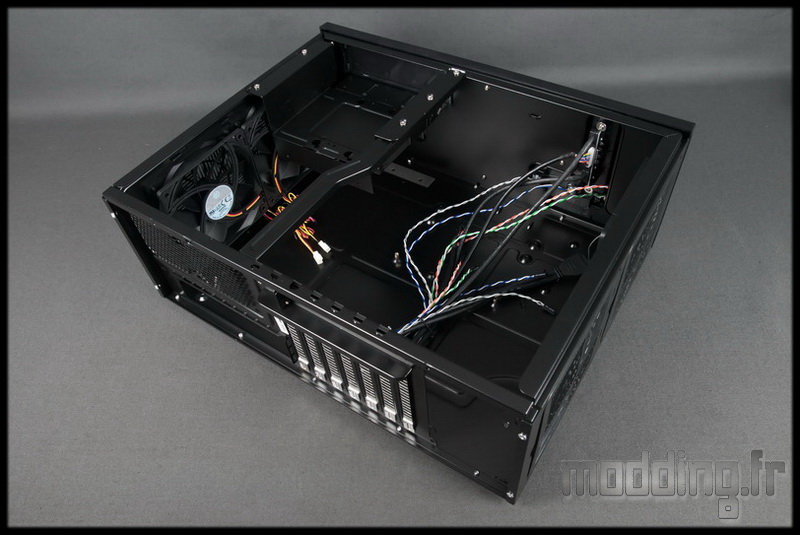

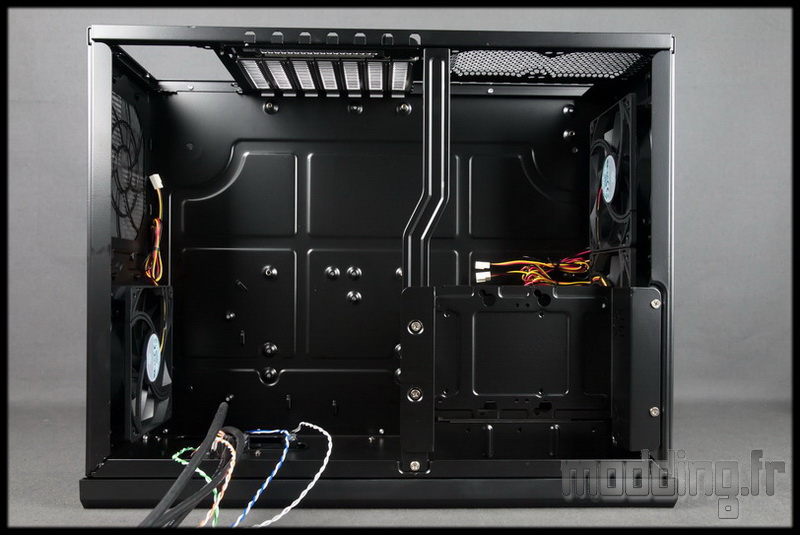

L’intérieur :
L’intérieur tout comme l’extérieur est de couleur noire. Le châssis est composée d’acier de 0.8 mm d’épaisseur.
Le Grandia GD10 permet de mettre en place une alimentation ATX tout comme une carte mère ATX voire SSI-CEB.

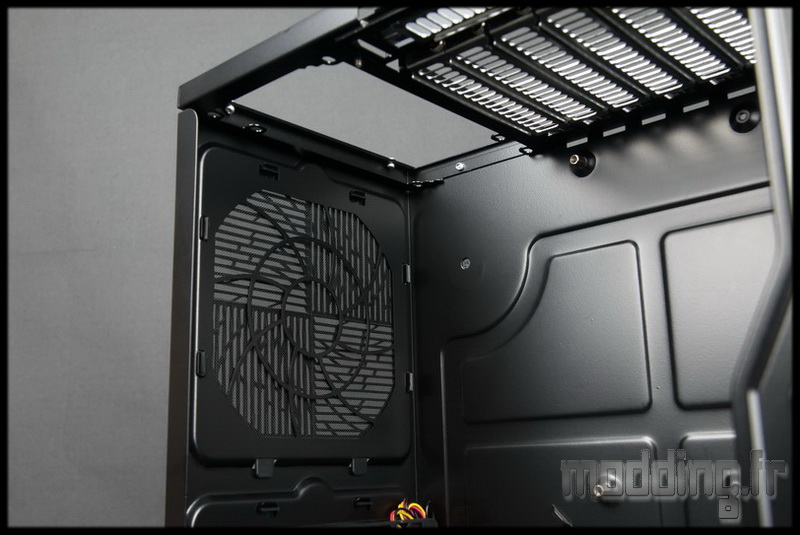

Du coté de l’emplacement de l’alimentation, nous avons vu que l’ouverture spécifique à son flux d’air est filtrée. Par contre, il n’y a pas de plots en caoutchouc…
Le ventilateur en 120 mm placé juste devant limite la longueur du bloc à 180 mm. La longueur disponible s’étend à 220 mm dans le cas d’utilisation d’un ventilateur en 80 mm.

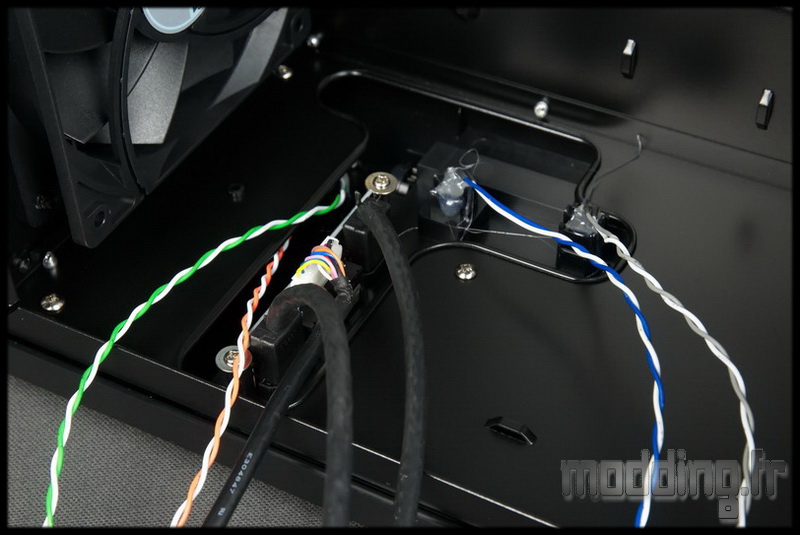

Sur l’avant du châssis, on retrouve les câbles issus du panneau avant avec des fils colorés pour les boutons Power/Reset et les Leds. Peu importe vu que le panneau supérieur ne contient pas de vitre, mais, alors que d’habitude on va se plaindre d’une longueur trop limite des câbles, ici c’est carrément une longueur excessive!!!
Malgré que ce boitier soit volumineux pour un HTPC cela reste un petit boitier, et la proximité de la carte mère par rapport à ce panneau avant ne nécessite pas une telle longueur! nous avons pas moins de 600 mm pour le câble des ports USB 3.0.

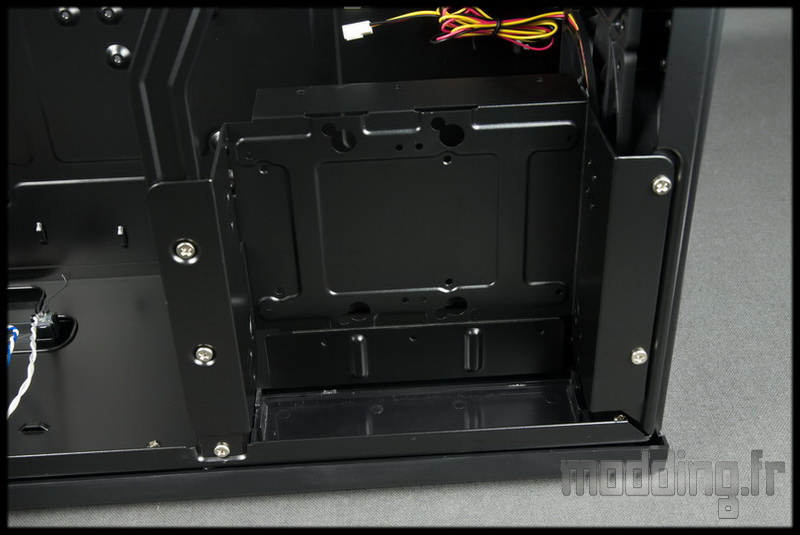

Sur le coté droit, nous avons le module qui accueille lecteur optique et unité de stockage. Il est maintenu au châssis par 4 vis classiques.

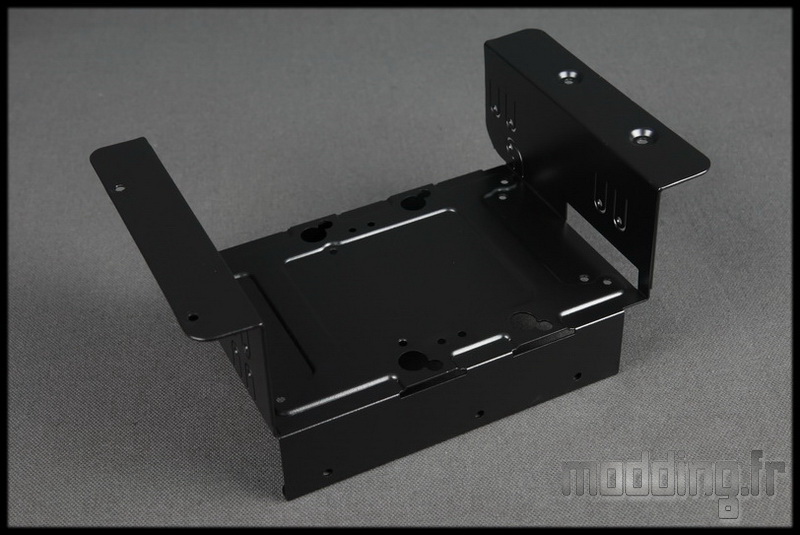

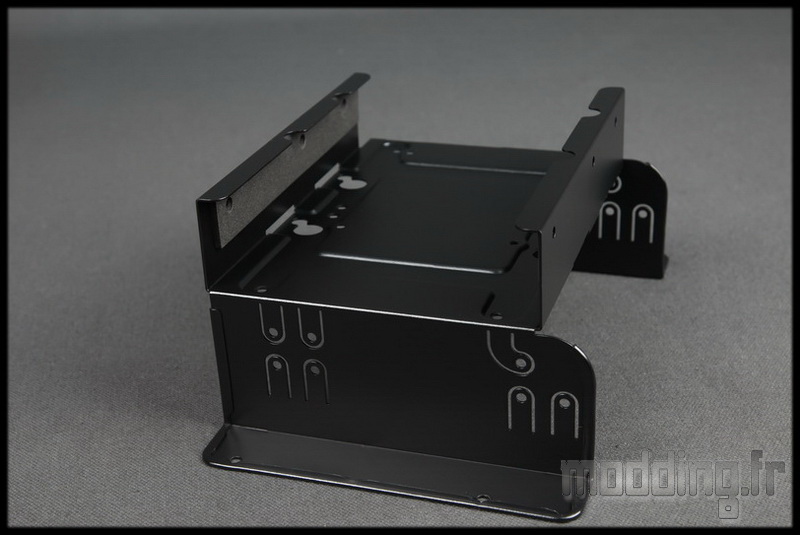

Une baie qui se veut modulaire dans la mise en place des composants avec un panier supérieur muni de plusieurs points de fixation…
… Et un panier inférieur muni de deux larges bandes de mousse.

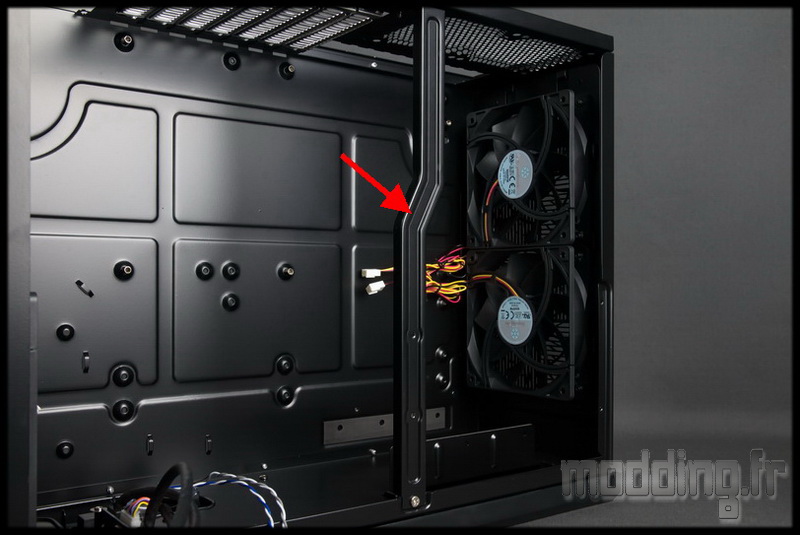

Une barre de renfort vient prendre place sur le haut du châssis pour rigidifier l’ensemble et servir de support de fixation au module lecteur optique / unité de stockage.
Elle est fixée au châssis par deux vis classiques.

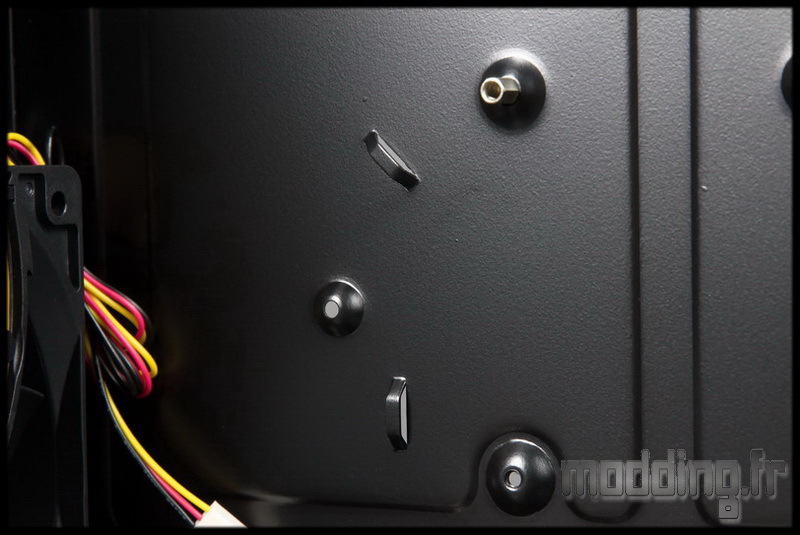

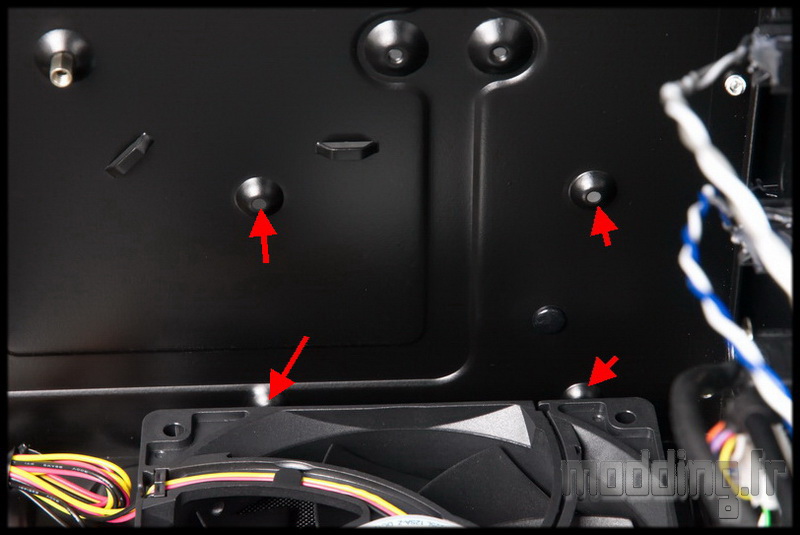

En avant de l’emplacement de l’alimentation, nous avons 5 points d’ancrage repartis sur le fond du boitier avec un d’entre eux qui est situé sur l’avant du châssis.
Ils permettent de faciliter le câble management.
Pas loin, nous avons 4 points de fixation pour pouvoir mettre en place une unité de stockage en 2.5″. La fixation se fera alors par le dessous du châssis.

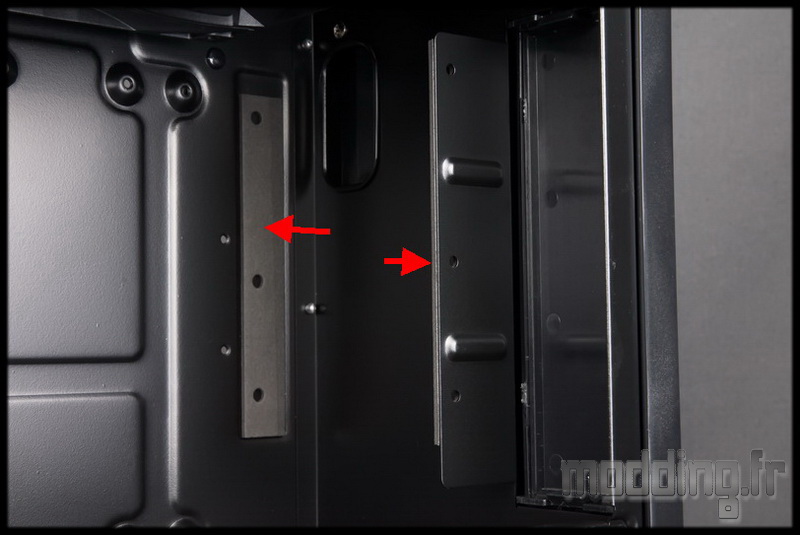

Sous la baie de stockage, contre la paroi avant du châssis, nous avons un emplacement muni de bande mousse pour accueillir une unité de stockage en 3.5″.
Le Grandia GD10 pourra accueillir jusqu’à 3 HDD 3.5″ + 1 SSD 2.5″ ou 4 unités de stockage en 2.5″. Plusieurs combinaisons sont possibles en fonction de la mise en place du lecteur optique ou non, nous verrons ceci dans la section montage.

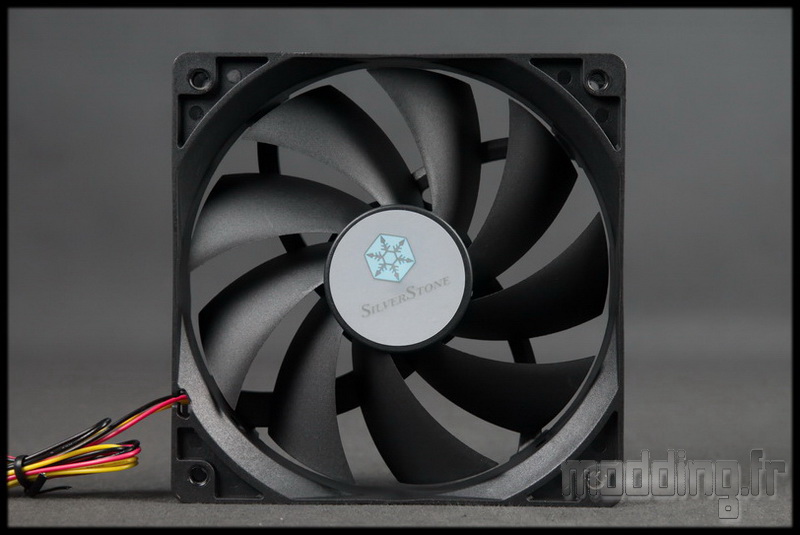

Silverstone dote son boitier de trois ventilateurs en 120 mm tout de noir vêtus.
Leur câble non gainé rouge/noir/jaune est pourvu d’une prise 3-pins.

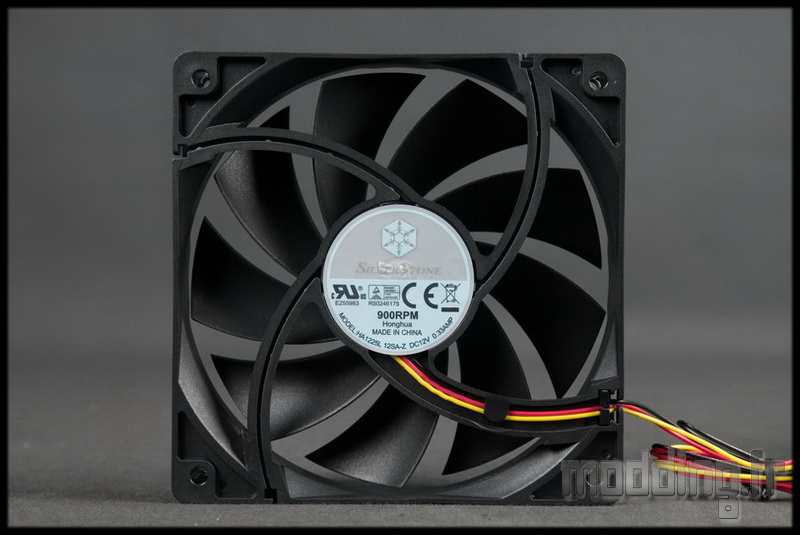

Ce sont des modèles FN-121P dont la vitesse de rotation est réduite à 900 tr/min au lieu des 1200 tr/min. Cela permet de réduire en même temps le niveau sonore à 18 DbA selon Silverstone.
