Le montage :
Nous commençons, comme à notre habitude, par les unités de stockage et en premier lieu le 3.5″.

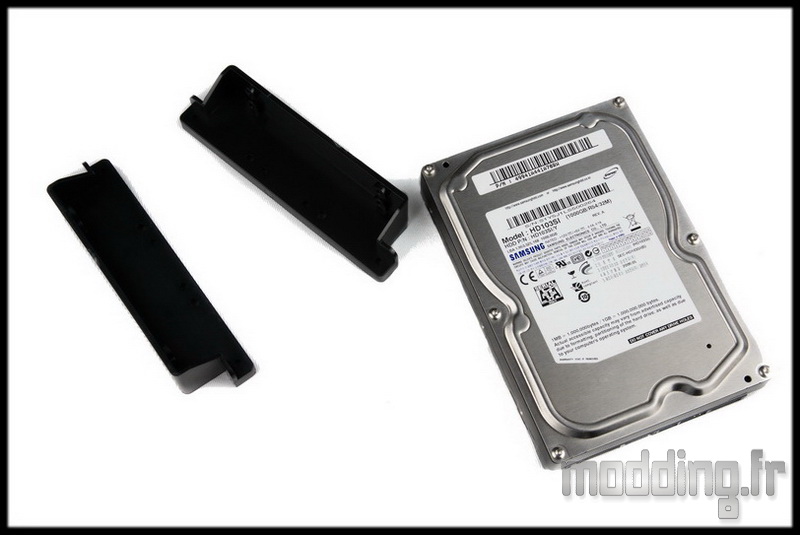

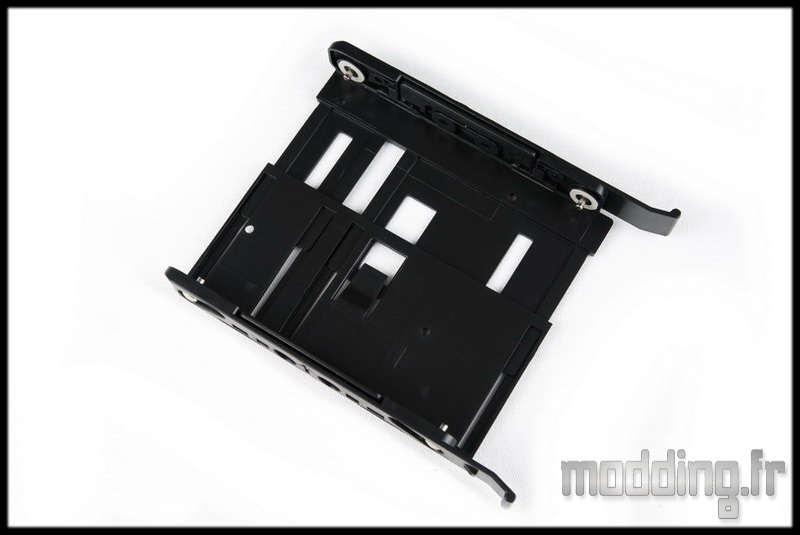

Pour cela on prend un des tiroirs de la cage HDD et on écarte les bords.
On constate que le disque dur sera monté sur silentblocs.

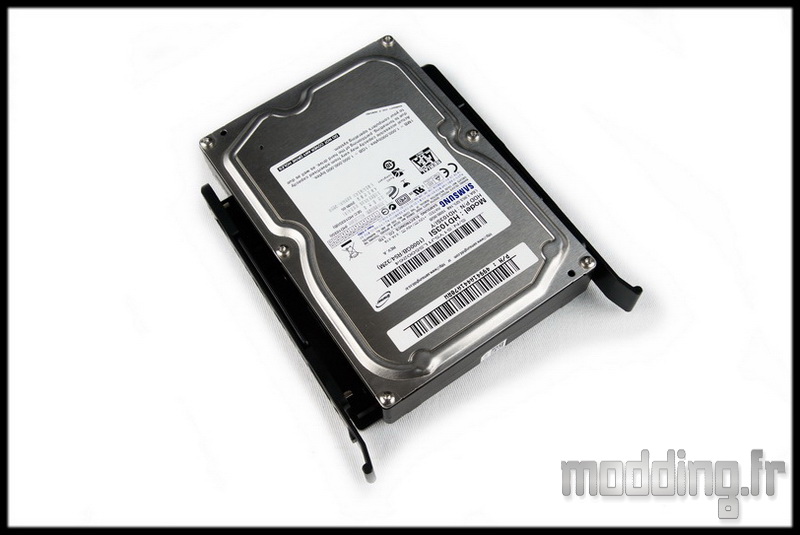

On met en place le disque dur et il ne reste plus qu’a resserrer les bords.

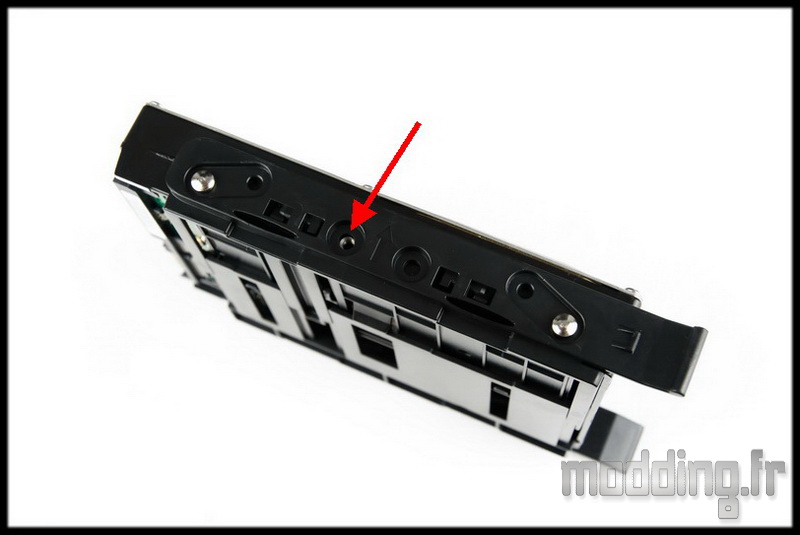

4 ergots viennent alors fixer l’unité de stockage.
On peut même assurer la fixation par une vis.
Si malgré tout les emplacements disponibles dans les cages HDD (après avoir passé la cage 2.5″ en 3.5″), on trouve qu’il manque un ou deux emplacements supplémentaires….
On a la possibilité de mettre en place un disque dur 3.5″ sur le bas du boitier, à même le châssis.
Ou dans la baie 5.25″! pour cela Cooler Master fournit dans le bundle un adaptateur 5.25″ – 3.5″.

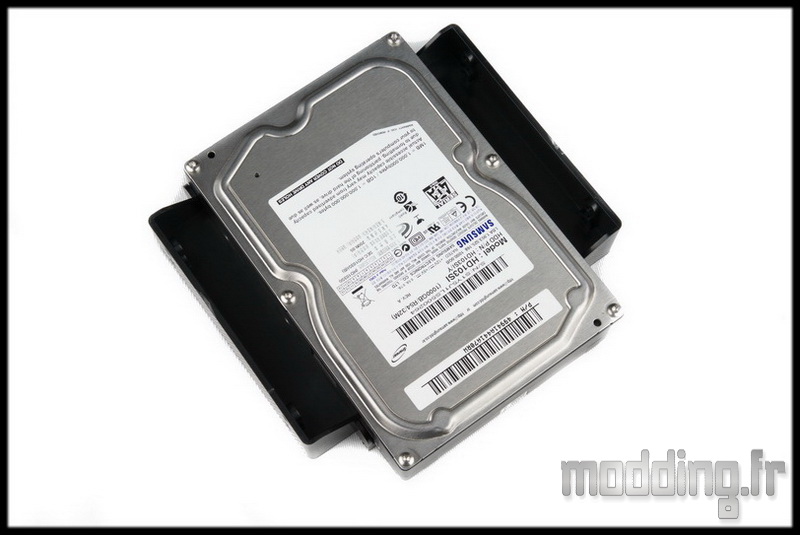

On fixe les deux parties par le dessous du disque dur à l’aide de vis classiques 6.32.

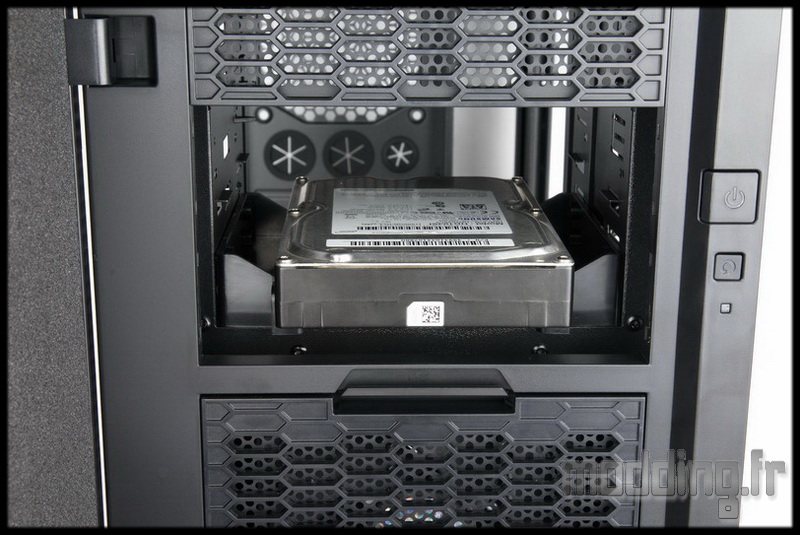

Et il ne reste plus qu’à glisser l’ensemble dans un des logements de la baie 5.25″.
Le système de fixation automatique se charge de le bloquer comme un lecteur optique.
Chaque tiroir des cages peut aussi accueillir des unités de stockage en 2.5″.
Il dispose de deux solutions pour cela.

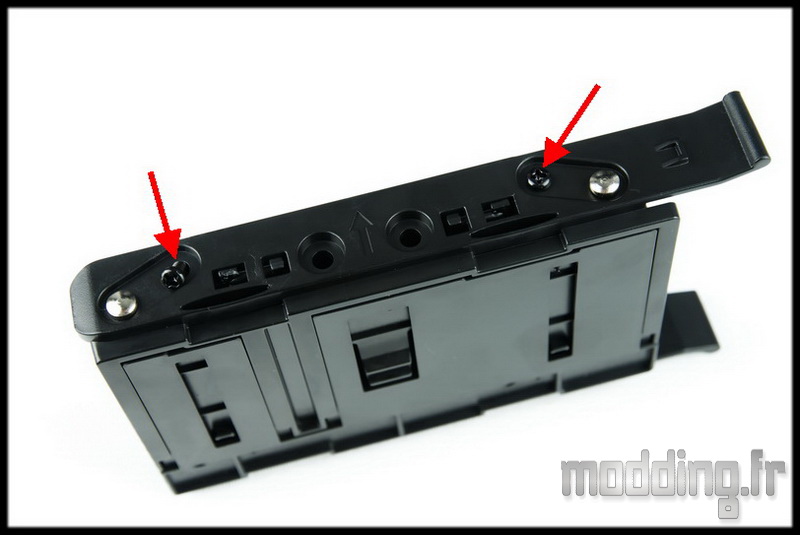

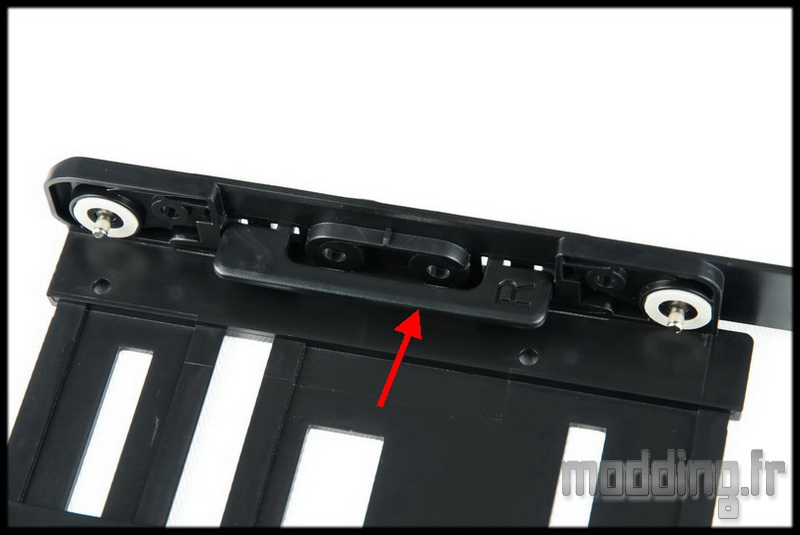

Entre les silentblocs, nous avons un dispositif en plastique escamotable.
Il suffit de le baisser.
Et ce sur chacun des bords.

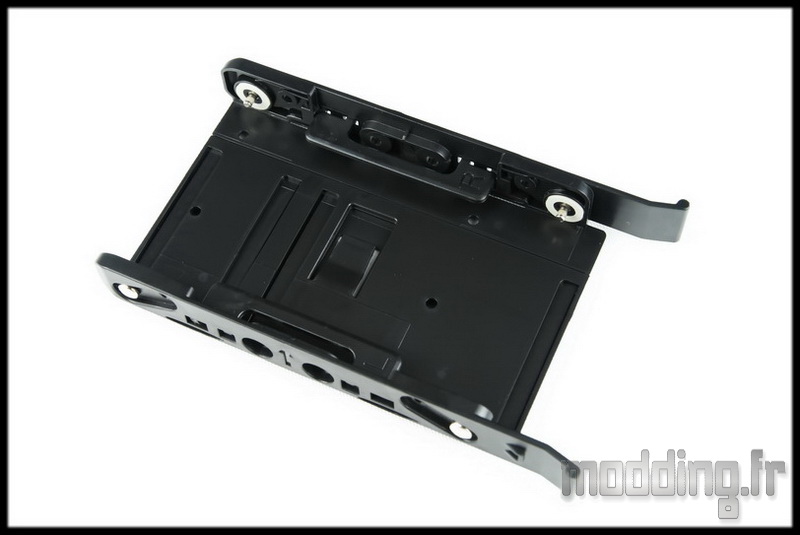

Ensuite nous n’avons qu’à resserrer à fond le tiroir, un système de clips évite une ouverture intempestive.

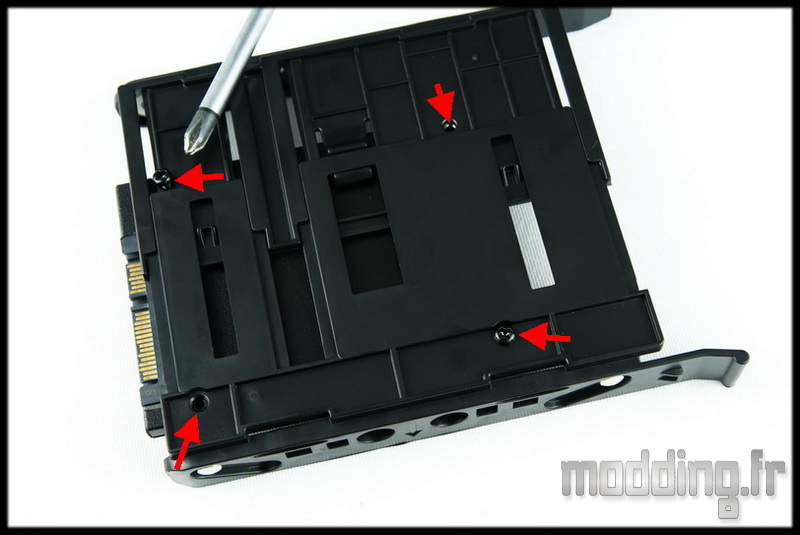

Il ne reste plus qu’à déposer le SSD sur les rebords et utiliser des vis M3 pour le fixer au support.
La deuxième solution est plus classique… le tiroir est pourvu de trous coïncidant avec ceux du fond de l’unité de stockage 2.5″.
Cette solution est dans le cas où nous voulons utiliser les tiroirs de la cage HDD 3.5″ (celle du bas).
On peut aussi fixer le SSD à même le châssis. Nous avons vu qu’il y a trois emplacements pour cela : derrière le plateau de la carte mère, dans la baie 5.25″ et en bas du boitier.

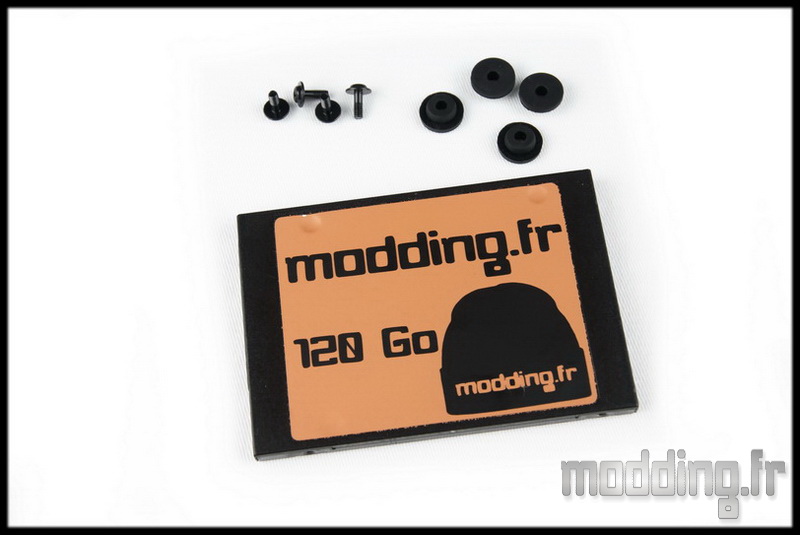

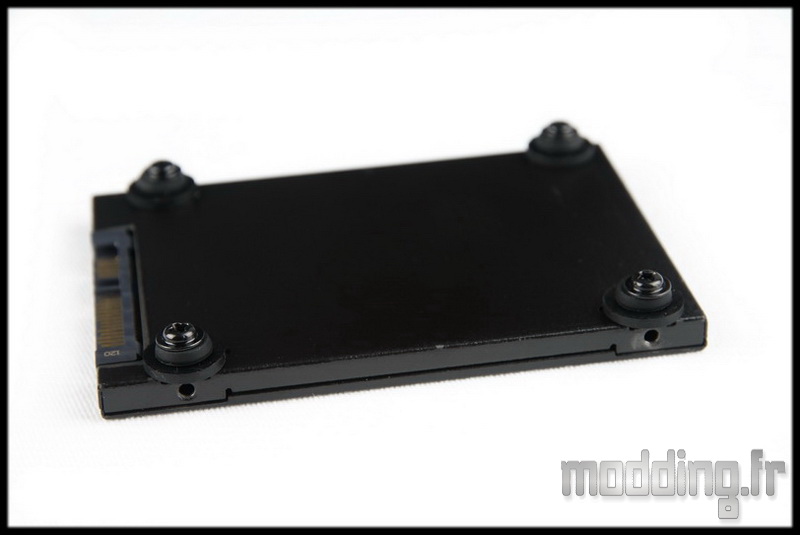

On utilise alors des vis M3 spécifiques aux silentblocs qui les accompagnent.
La partie la plus large contre la paroi du SSD.

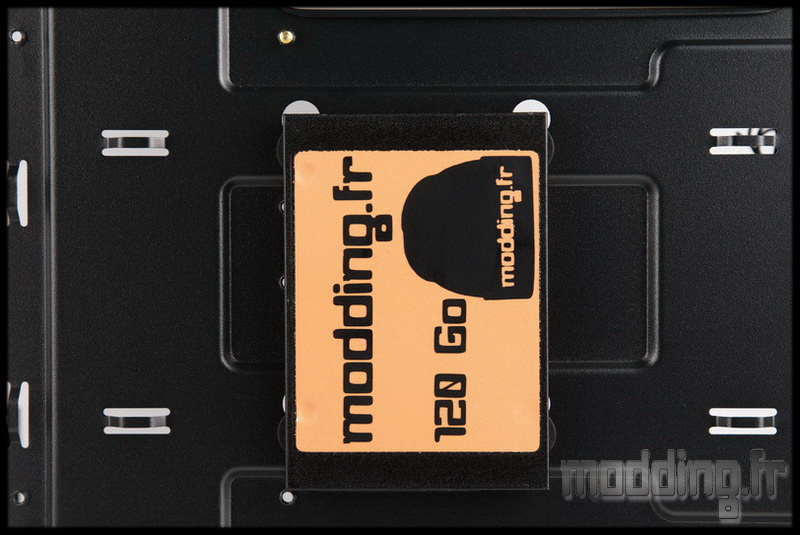

Il ne reste plus qu’a glisser l’unité de stockage dans l’emplacement choisi (ici, derrière la carte mère).
Aucune difficulté en ce qui concerne le lecteur optique.
Il faut juste ouvrir la porte, retirer le cache par l’intérieur de la tour.

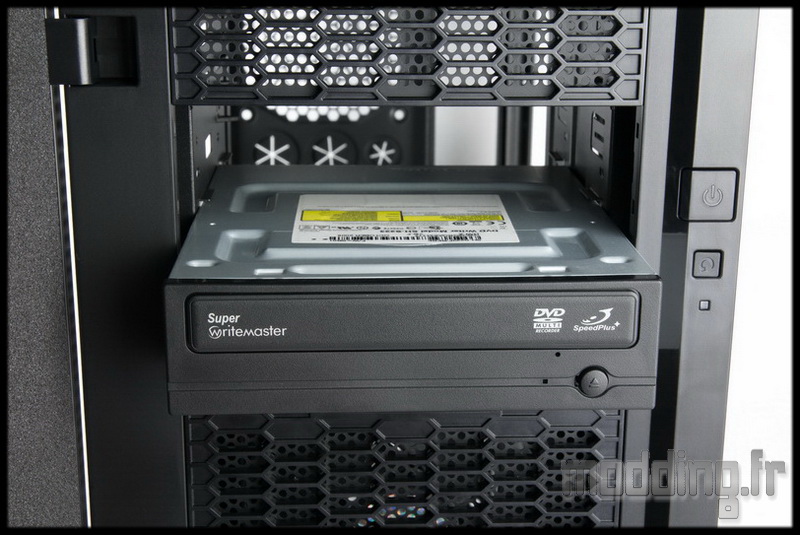

On glisse le lecteur dans son logement.

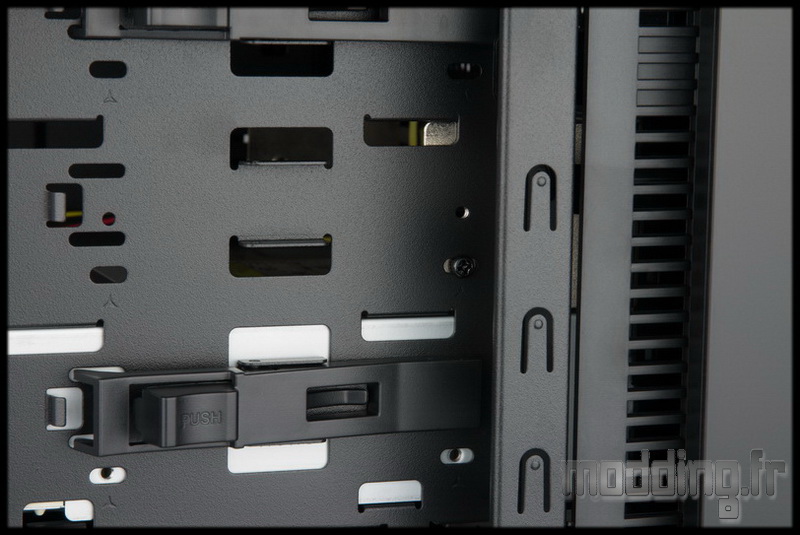

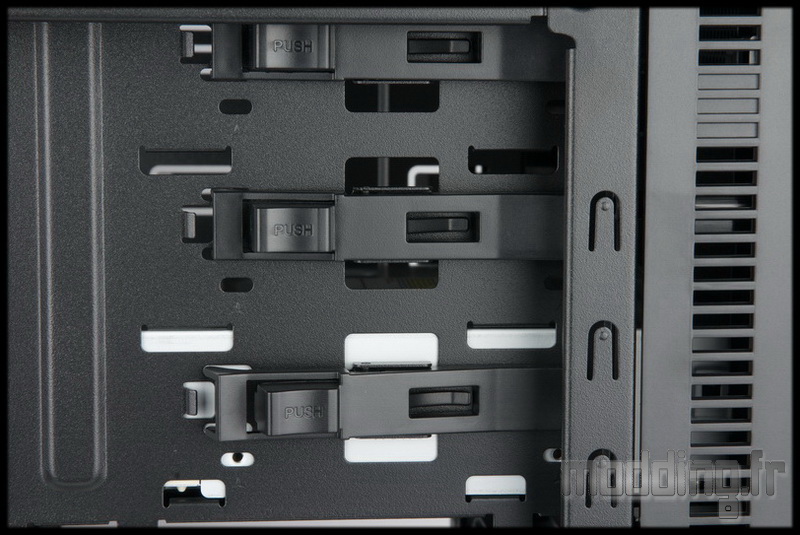

Celui-ci appuie sur la patte de la fixation automatique, faisant ainsi sortir l’ergot qui viendra fixer le tout.
Pour libérer le lecteur, on appuie sur « push » et on pousse le lecteur vers l’extérieur.
Les choses se compliquent pour un rheobus… la plus part d’entre eux ne sont pas doté de châssis long permettant d’agir sur le mécanisme….
Pas 36 solutions, il faut retirer le système et faire à l’ancienne : vis et tournevis.
Nous avons constaté que le tournevis est gêné par le rebord du châssis…
Ne pas oublier que le Silencio 652S est muni d’une porte en façade, et il n’y aucun espace. Du coup il faut opter pour un rheobus plat.

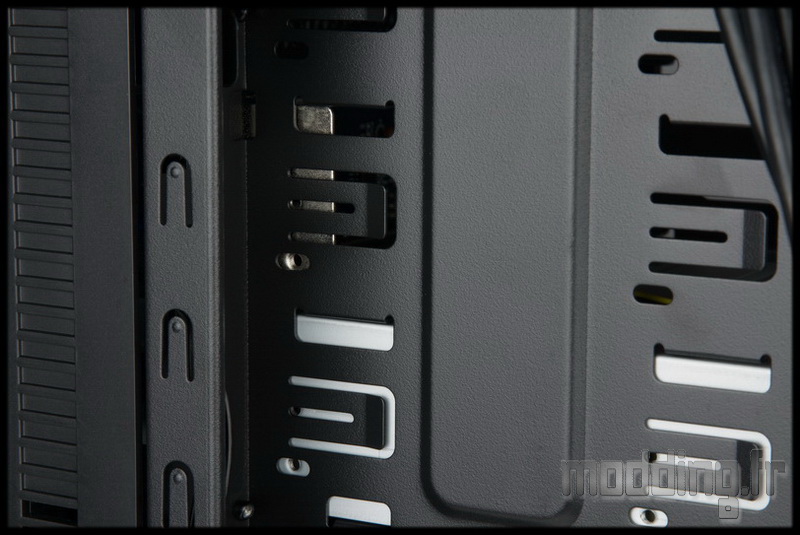

Coté coulisse, seul le recours au tournevis et vis est envisageable, avec le même constat de gêne par le rebord du châssis….

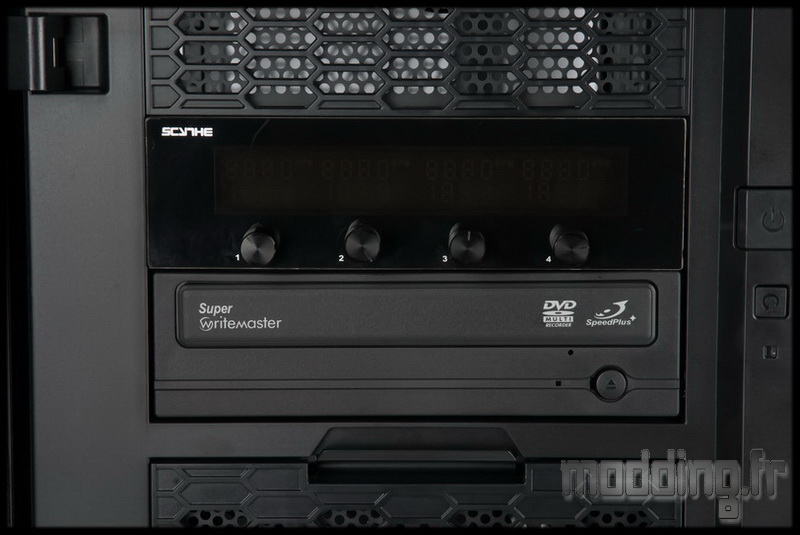

Les éléments prennent bien leur place en façade.

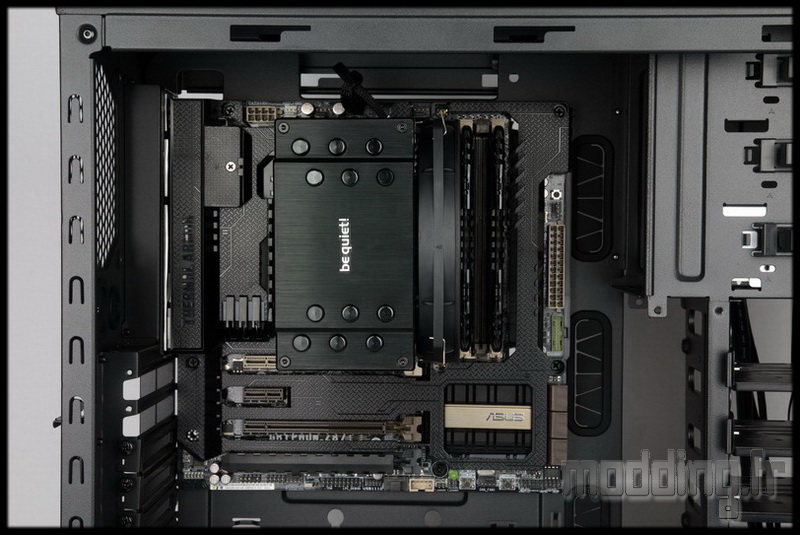

La carte mère est à l’aise sur le plateau, qui plus est quand il s’agit d’une carte au format micro ATX.
Le Silencio 652S gère les cartes au format micro ATX et ATX.
Le ventirad est aussi à l’aise avec les 168 mm disponible. (soit 3 mm de moins que sur le CM690 III).

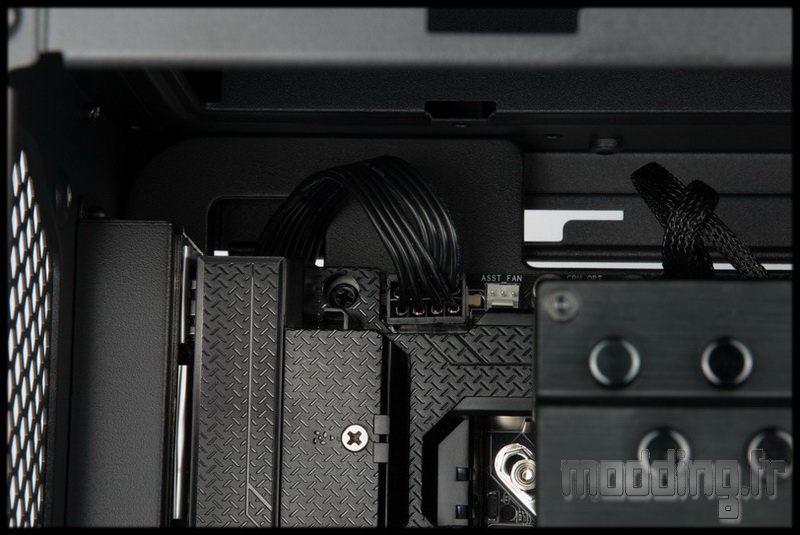

Le câble CPU passe tranquillement.

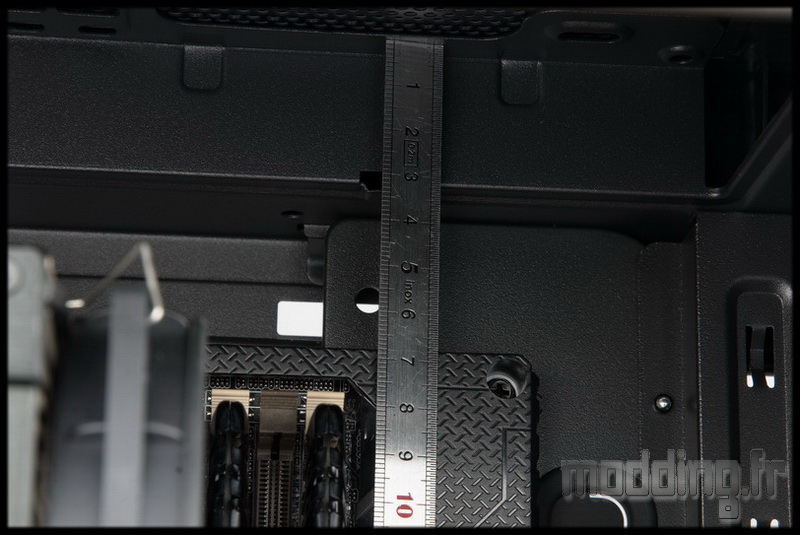

Tout comme sur le CM690 III, on retrouve un peu plus de 65 mm d’espace entre le haut du châssis et la carte mère.
De quoi caser deux ventilateurs et un radiateur 240 d’une épaisseur de 40 mm.

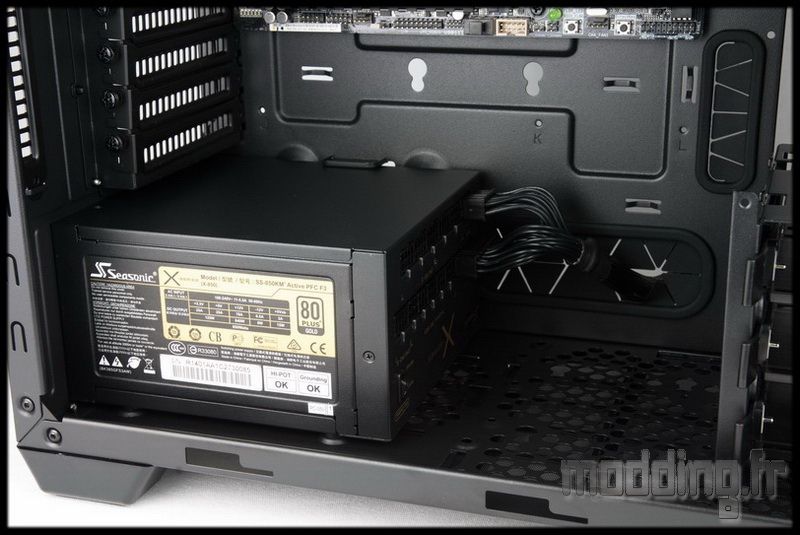

L’alimentation repose tranquille sur les plots en caoutchouc.
Nous avons un espace total de 290 mm avant d’atteindre la cage HDD dans sa position la plus en avant.

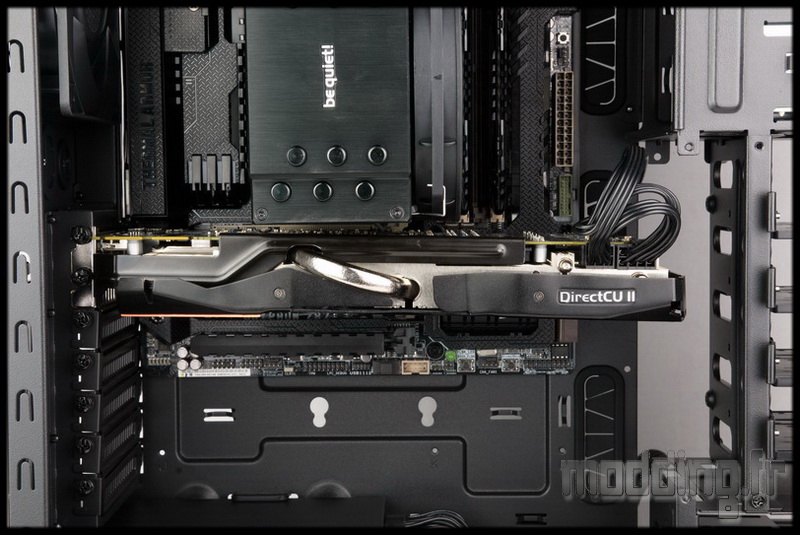

Grace à la présence de la cage HDD en 2.5″, il n’y a pas de soucis pour rentrer la carte graphique. Nous avons un peu plus de 310 mm à ce niveau.
Espace qui passe à 423 mm en l’absence de cage HDD.

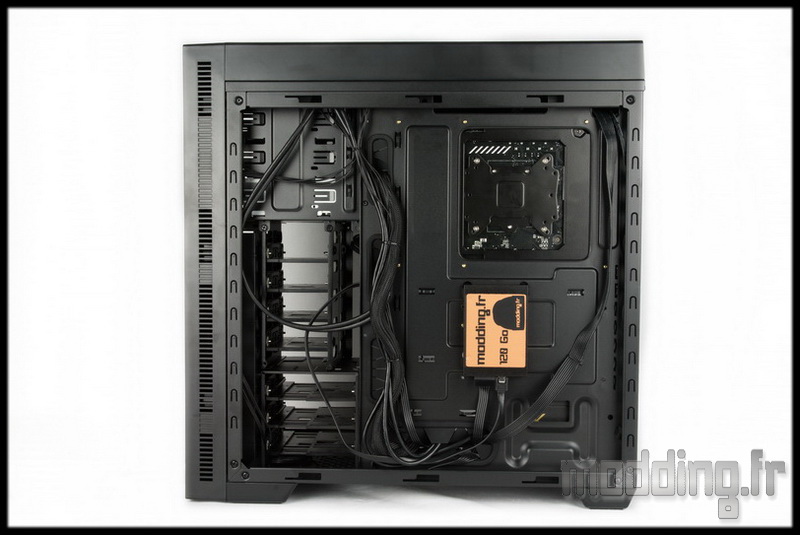

Derrière, les nombreux points d’ancrage permettent de bien organiser le rangement des câbles. Cooler Master fournit pas mal de colliers Serflex dans son bundle pour assurer ce rangement aux petits oignons. Et ça tombe bien car vu les 15 petits millimètres d’espace, il va falloir s’appliquer pour bien mettre à plat et permettre la mise en place de la porte latérale.
L’ouverture au dos de la carte mère est un peu limite.

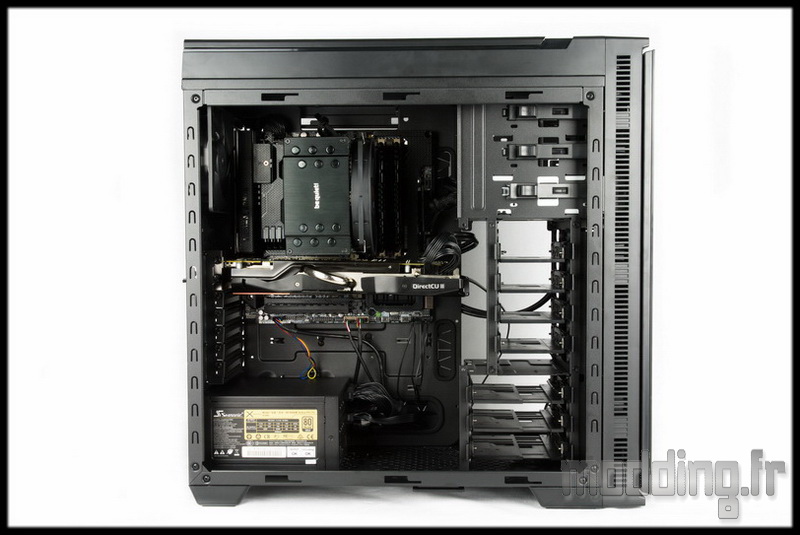

Globalement nous n’avons aucun changement quant à l’aménagement interne par rapport au CM690 III.
C’est du copier coller….
Pas de bande de Leds en place… vu l’absence de vitre sur la porte latérale.
