L’intérieur :
Les portes, fixées par des vis à main, laissent apparaître un intérieur noir.
Nous allons nous attarder sur ces portes.
On retrouve, au niveau de la porte principale, la grille qui pourra accueillir un ventilateur en 180 mm ou 200 mm.
Ce dernier sera monté sur silentblocs.
Un panneau d’isolation phonique vient recouvrir la face interne de la porte.
L’autre porte latérale reçoit le même type d’isolant phonique sur toute sa surface.

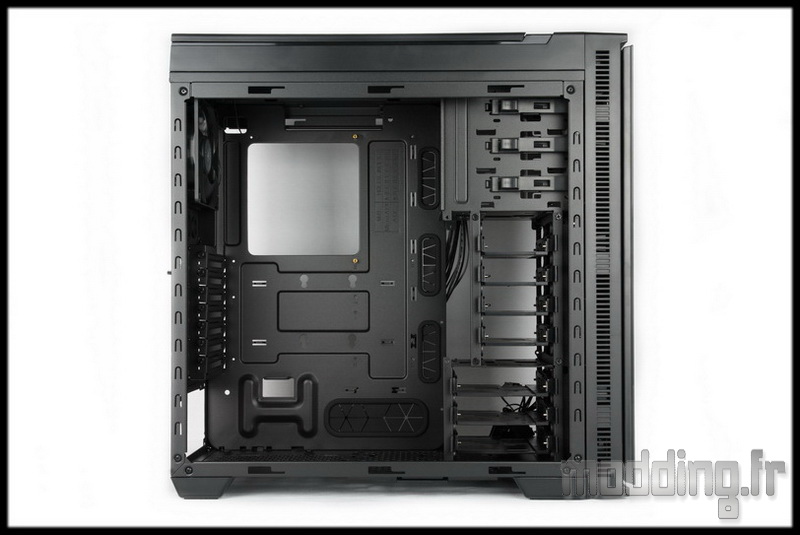

Nous retrouvons le même aménagement interne que le CM690 III.
On part sur une même base 1/3 – 2/3.

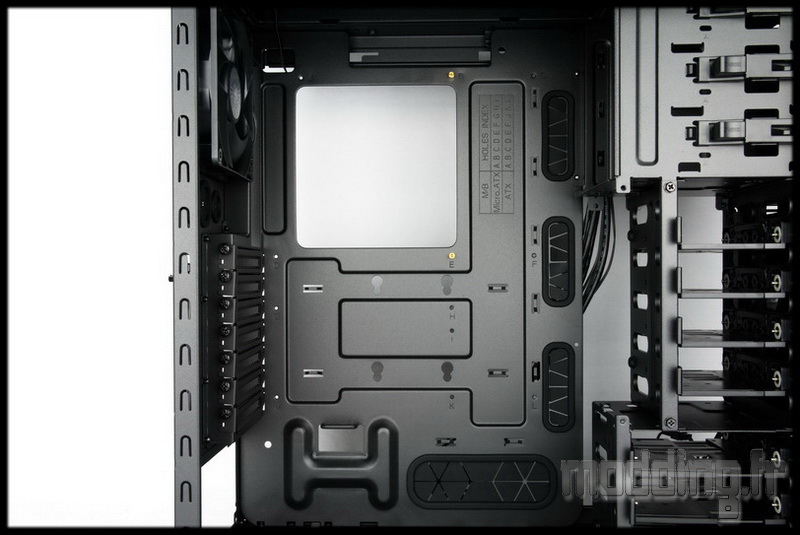

Le plateau de la carte mère est pourvu de plusieurs petites ouvertures munies de grommet en caoutchouc, hormis celles du haut.
Une grande ouverture permet d’accéder au dos de la carte mère. (copier-coller….non! pas possible!!! je m’insurge….).

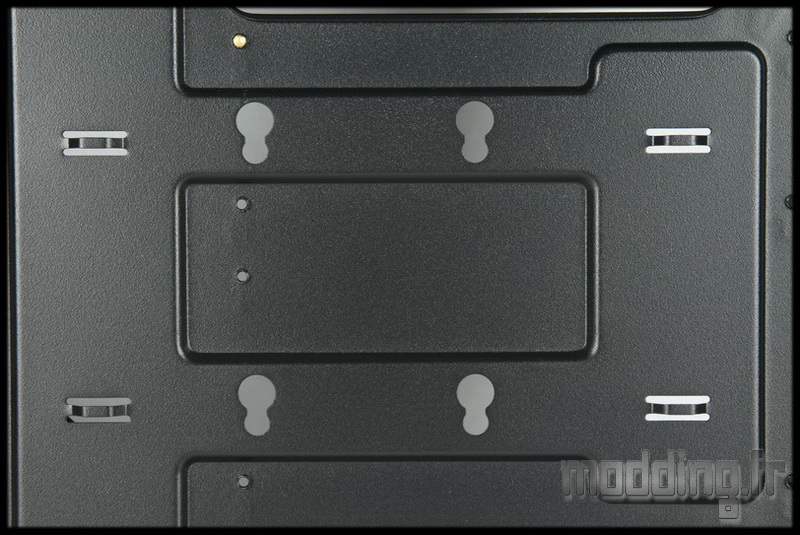

Le passage du câble CPU est assez large pour ne pas avoir à le faire passer avant de mettre en place la carte mère.

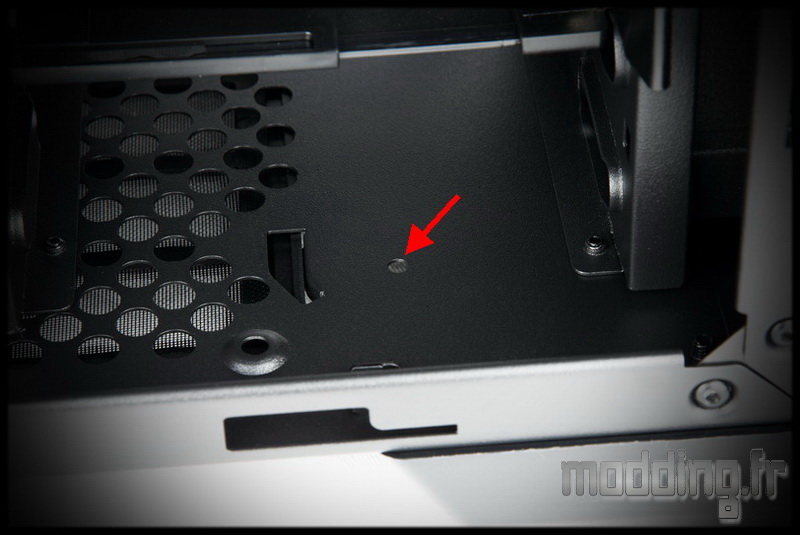

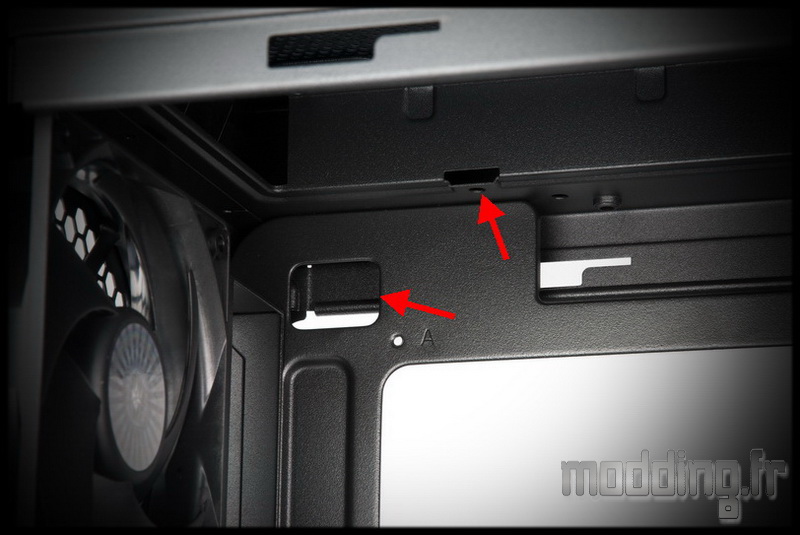

On aperçoit pas loin de ce passage, un petit trou dans le top du châssis. Il y en a 4 en fait et permettent de fixer un ventilateur en 200 mm.

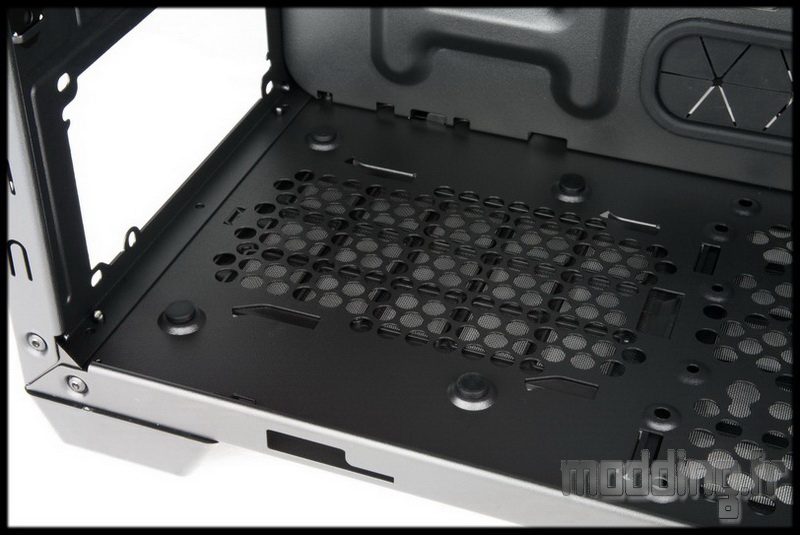

4 petits plots en caoutchouc accueillent le bloc d’alimentation.
Les équerres PCI ajourées sont fixées à l’aide de vis à main.

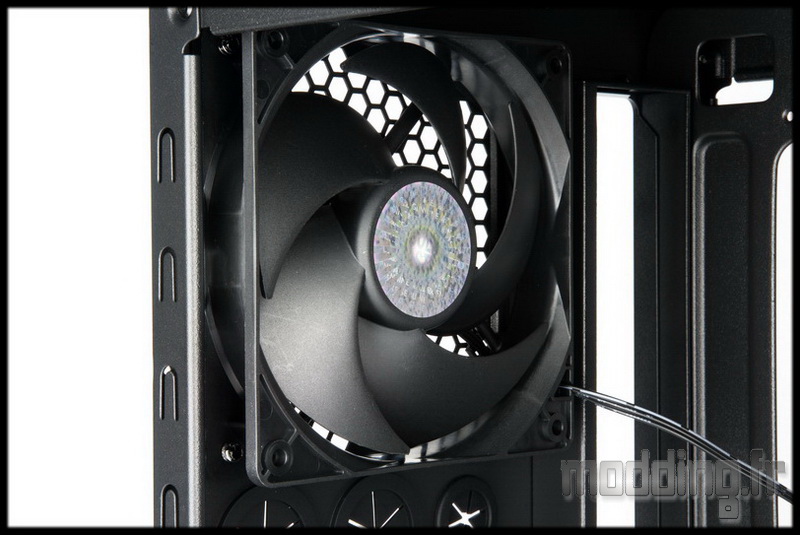

Un troisième ventilateur FP120 vient prendre place à l’arrière du boitier.

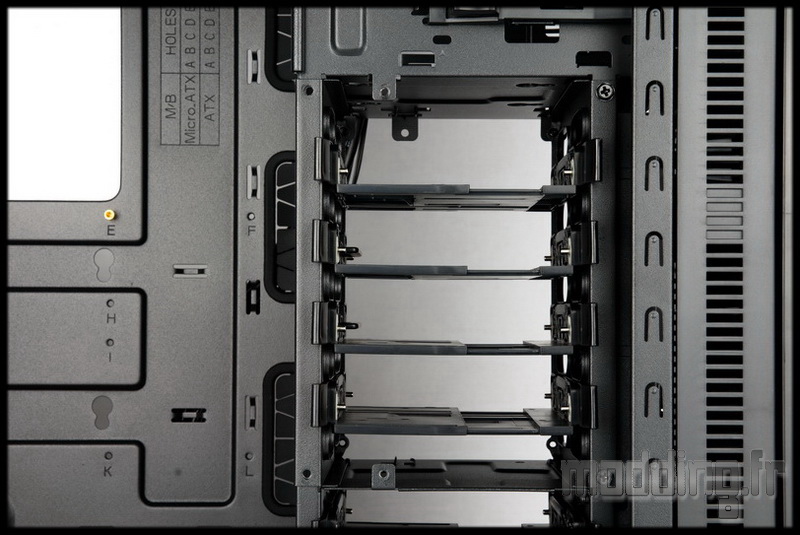

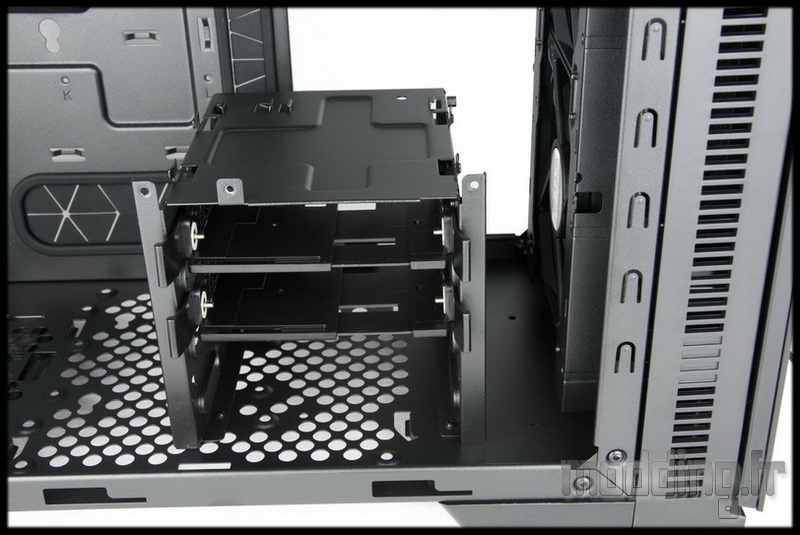

Du coté des unités de stockage, le CM690 III Silencio 652S est doté de deux cages HDD. Une contenant 3 emplacements et l’autre 4.
Sur la cage du haut, on a la possibilité de fixer un ventilateur en 120 mm.
Tout comme sur le CM690 III, les cages sont modulaires.
On part sur le même principe pour la cage 2.5″.

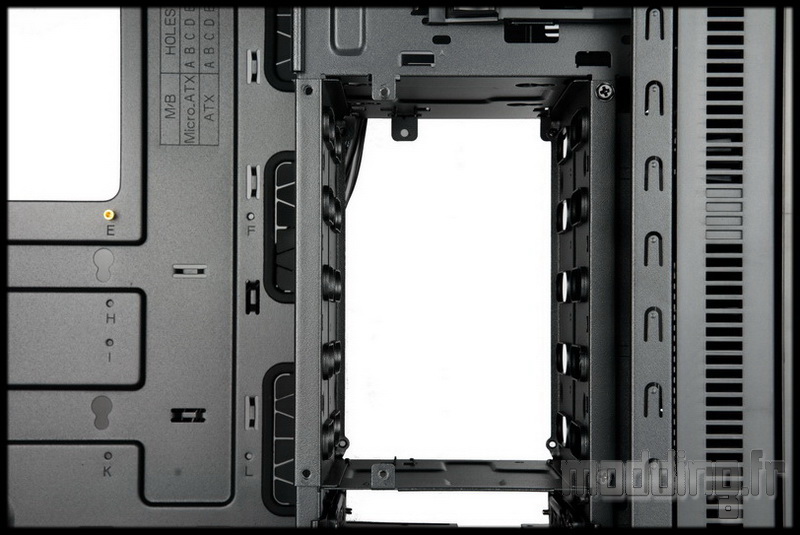

On retire les vis qui retiennent la paroi interne.

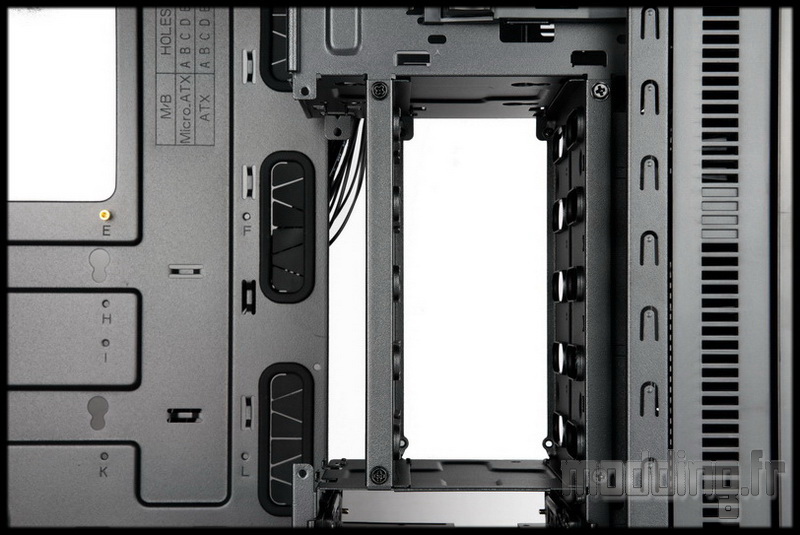

Et on la décale plus en arrière, ce qui a pour conséquence de passer sur une cage 3.5″.
Là aussi, les paniers s’adaptent en tirant sur les bords.

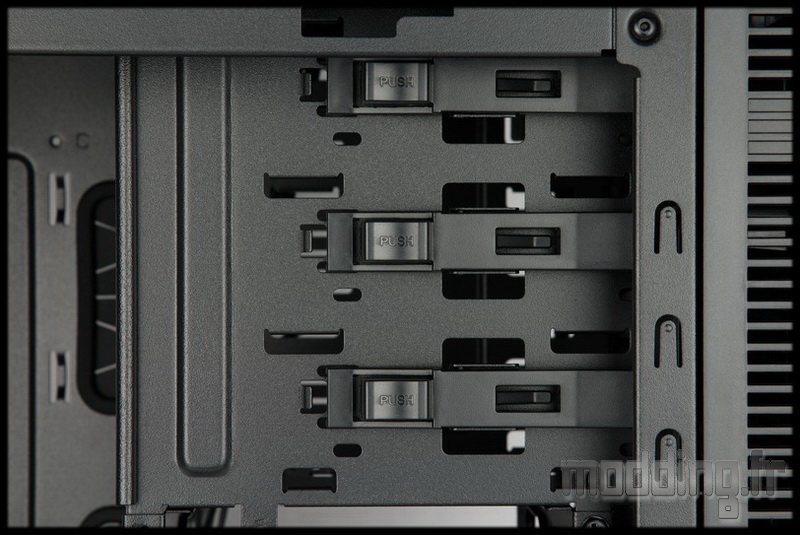

La baie 5.25″ contient 3 emplacements et elle est munie d’un système de fixation sans outil automatique.

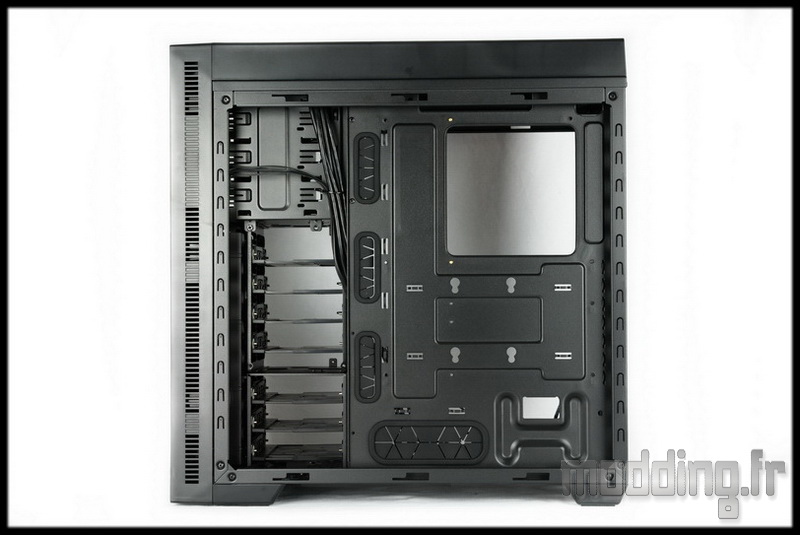

On retourne le boitier pour jeter un œil sur les coulisses.
Le plateau de la carte mère est doté de plusieurs points d’ancrage, et d’un emplacement pour SSD.
15 mm…. pas beaucoup d’espace pour les câbles…. Et il ne faut pas compter sur une porte bombée….
Il va falloir bien s’appliquer pour ranger les câbles.
Au niveau de la baie 5.25″, on a un système de fixation par vis classique. De plus on y trouve 3 points d’ancrage facilitant le rangement des câbles issus du panneau avant et des boutons Power/Reset.

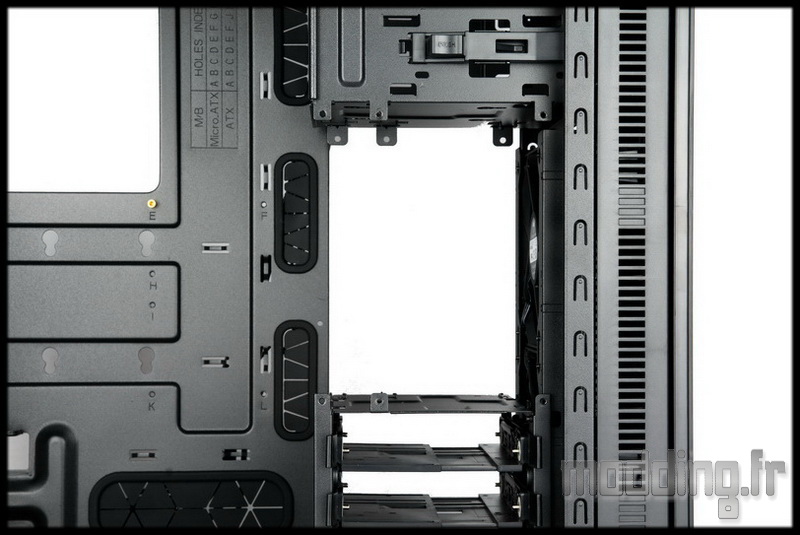

Tout comme on peut agrandir la cage HDD du milieu on peut aussi carrément la retirer, laissant ainsi une grande place pour la carte graphique : jusqu’à 423 mm.
La cage du bas garde la même petite astuce que celle du CM690 III.
On décale la cage HDD plus en arrière. On pourra mettre en place un radiateur de watercooling sur le devant sans être gêné par la cage!!!
Une modularité pratique! nous avons ainsi un espace de 40 mm.
Pourtant on avait 60 mm sur l’autre boitier???? oui mais là, les ventilateurs sont plus en retrait!
Et pourquoi??? la solution sur la page suivante…
