Tests :
Config de test :
Les résultats des tests que nous présentons dépendent étroitement de la configuration matérielle installée dans le boîtier.
En complément du relevé sonore, les mesures de température varient non seulement selon le système de refroidissement propre à chaque composant, mais également en fonction de leur position au sein du châssis, notamment dans le cas de l’utilisation d’un AIO.
Afin d’assurer la reproductibilité de nos mesures dans le temps, nous veillons à conserver un protocole identique : notre AIO (Silent Loop 2) est installé dans la partie supérieure du boîtier lorsque celui-ci le permet, et les tests sont systématiquement réalisés dans la même zone de la pièce afin de limiter les écarts liés à l’environnement.
Ambiance sonore
Le ou les ventilateurs du boîtier sont raccordés à un hub, lui-même relié à un connecteur Fan de la carte mère.
La régulation de leur vitesse est assurée via le BIOS de la carte mère à l’aide de l’application Hardware Monitor.
Lorsque les ventilateurs disposent d’une connectique propriétaire, nous utilisons le logiciel du constructeur — comme c’est le cas pour certains modèles Corsair, par exemple.
Le système de refroidissement Silent Loop 2 (240 mm) est également géré par le BIOS à travers la même application.
Le boîtier est testé fermé et placé directement au sol.
La carte graphique conserve son mode de ventilation par défaut, à savoir un fonctionnement hybride avec arrêt des ventilateurs au repos.
Le niveau sonore ambiant de la pièce est mesuré à 30 dB(A) — une valeur obtenue en conditions calmes (en soirée, à la campagne, sans aucun bruit… pas même celui d’une mouche, probablement déjà partie en vacances sous les tropiques).
Afin d’obtenir une mesure de référence, la configuration a également été testée en dehors du boîtier. Un relevé sonore a alors été effectué à 30 cm de distance, en position latérale et supérieure, correspondant à la disposition qu’adoptent la carte mère et le Silent Loop 2 dans un boîtier au format tour.
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation AIO 25% – Ventilation boitier 40% (AIO 25% – Boitier 40%)
- Ventilation AIO 25% – Ventilation boitier 100% (AIO 25% – Boitier 100%)
- Ventilation AIO 100% – Ventilation boitier 40% (AIO 100% – Boitier 40%)
- Ventilation AIO 100% – Ventilation boitier 100% (AIO 100% – Boitier 100%)

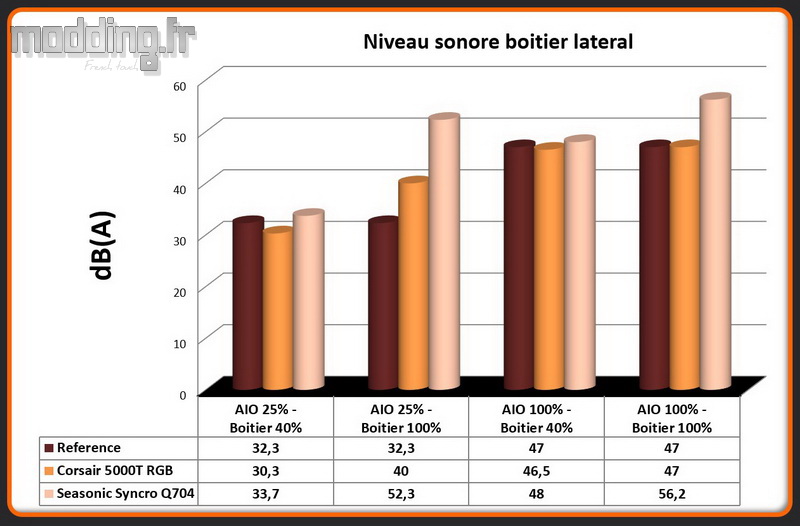

Le relevé “latéral” vise à évaluer l’efficacité du boîtier dans la filtration des nuisances sonores traversant la porte latérale vitrée.

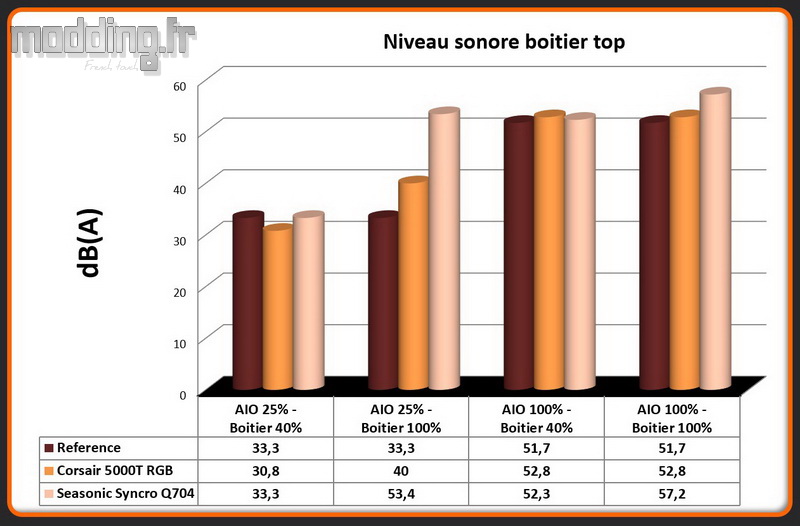

Le relevé “top” fournit quant à lui une indication sur la capacité du boîtier à atténuer le bruit généré par le Silent Loop 2, dont le flux d’air est dirigé vers la partie haute du châssis.
Enfin, la colonne “AIO 100 % – Boîtier 40 %”, où la ventilation propre au boîtier est volontairement limitée, permet de mesurer la part de nuisance sonore directement émise par la configuration interne, indépendamment du système de ventilation du boîtier.
Comme c’est généralement le cas, la présence de la grille sur la partie supérieure du boitier ne vient pas filtrer le bruit émis par la ventilation de notre AIO. Nous constatons même un petit effet de caisse de résonance ce qui explique la valeur relevée supérieure à la valeur de référence lorsque nous plaçons notre sonomètre face à la porte latérale.
La ventilation de notre AIO couvre-t-elle la ventilation du boitier lorsqu’elle tourne à plein régime ?
Pas vraiment… On en prend plein les oreilles.
Fort heureusement, dès lors que nous baissons l’ensemble de la ventilation à sa vitesse minimale, le Syncro Q704 se fait plus discret (même si dans un environnement calme, le soir, certains percevront le souffle des 4 ventilateurs du boitier).
Température
La température ambiante de la pièce est mesurée à l’aide d’un thermomètre digital équipé de deux sondes thermocouples.
La seconde sonde est positionnée à l’intérieur du boîtier, à proximité du connecteur ATX 24 broches et à environ 4 cm au-dessus de la carte graphique, afin de relever la température ambiante interne au niveau des composants.
Les températures de notre carte mère (sondes MOS et PCH) ainsi que de notre carte graphique sont relevées via le logiciel HWiNFO64, en retenant les valeurs maximales enregistrées.
Les pics de température de chaque cœur Performance (P-core) du Core i5-12600KF sont également collectés à l’aide du même outil, puis moyennés sur les six cœurs pour obtenir la valeur présentée dans le tableau récapitulatif.
Le ventilateur du Silent Loop 2 est configuré dans le BIOS via l’application Hardware Monitor et fonctionne en permanence à pleine vitesse durant les mesures.
La ventilation de la carte graphique reste en mode hybride pendant le test OCCT, puis est verrouillée à 1400 tr/min via le logiciel Aorus Engine pour le test combiné.
Les relevés sont effectués avec la ventilation du boîtier réglée à 40 % puis à 100 %.
Cette variation de vitesse de rotation permet d’évaluer à la fois le niveau de performance thermique du boîtier en conditions d’utilisation normales (40 %) et sa capacité maximale de dissipation lorsqu’il fonctionne à plein régime (100 %).
Deux configurations de test distinctes sont mises en œuvre :
- OCCT CPU : sollicitation exclusive du processeur afin d’évaluer le flux d’air dédié à sa zone et la capacité du boîtier à évacuer la chaleur générée par ce composant.
- OCCT CPU + boucle de la démo 3DMark Fire Strike : combinaison des charges CPU et GPU, permettant de mesurer le comportement thermique global du système dans une situation proche d’une utilisation réelle en jeu.

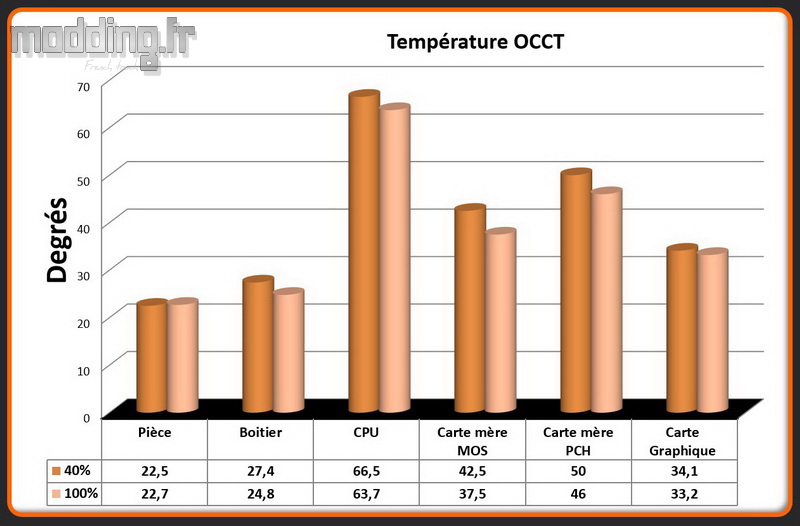

OCCT CPU

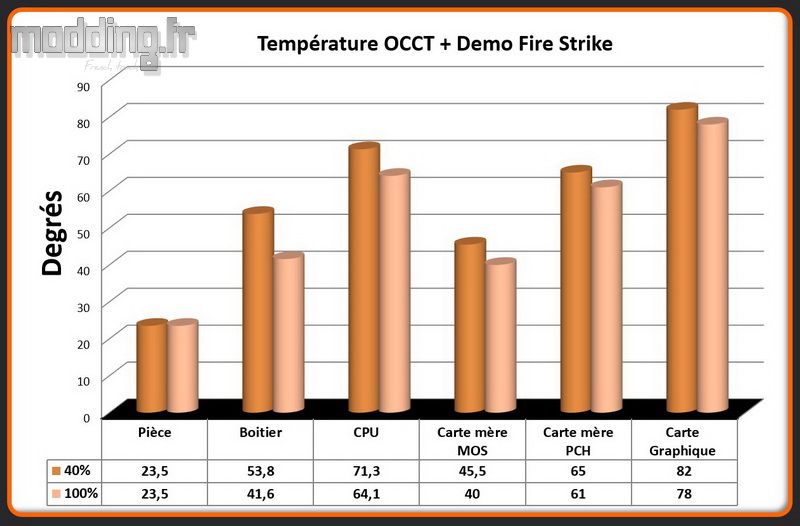

OCCT CPU + Fire Strike
Sous OCCT, le passage de la ventilation du boitier à sa pleine vitesse révèle déjà un impact notable sur le refroidissement des composants de notre configuration, avec un gain de 3° sur le processeur et de 4° à 5° sur la carte mère.
Dans le test combiné, la carte graphique entre en action et dégage de la chaleur qui tend à stagner dans le compartiment principal. Toutefois, le format ATX inversé du Syncro Q704 implique que la carte graphique se retrouve au-dessus de notre processeur.
On peut alors constater que le refroidissement du processeur n’est pas impacté par cette augmentation de température au sein du compartiment principal. Du moins lorsque la ventilation du Syncro Q704 tourne à plein régime…
Le gain au sein de ce test combiné qu’apporte le passage de la ventilation à une vitesse maximale est encore plus flagrant que sur le test OCCT seul, avec 7° de différence pour notre processeur.
Les résultats obtenus sont comparés à ceux de la configuration de référence, c’est-à-dire le même ensemble de composants testés hors boîtier.
Dans ce cas, la configuration, fixée sur un support spécifique, est positionnée verticalement à même le sol, de manière à reproduire le plus fidèlement possible son agencement dans le boîtier, notamment avec le Silent Loop 2 installé en partie supérieure.
Une comparaison complémentaire est également effectuée avec les autres boîtiers testés selon la même configuration, afin d’évaluer leur capacité respective à dissiper la chaleur générée par les composants.
Seuls les résultats obtenus avec les ventilateurs du boîtier réglés à 100 % de leur vitesse de rotation sont pris en compte pour les comparaisons.
Chaque boîtier est testé dans des conditions identiques, à l’exception de la température ambiante, susceptible de varier légèrement d’un jour à l’autre.
Afin de neutraliser cette variation, les résultats sont exprimés en valeur delta, calculée en soustrayant la température ambiante aux températures relevées pour chaque composant.

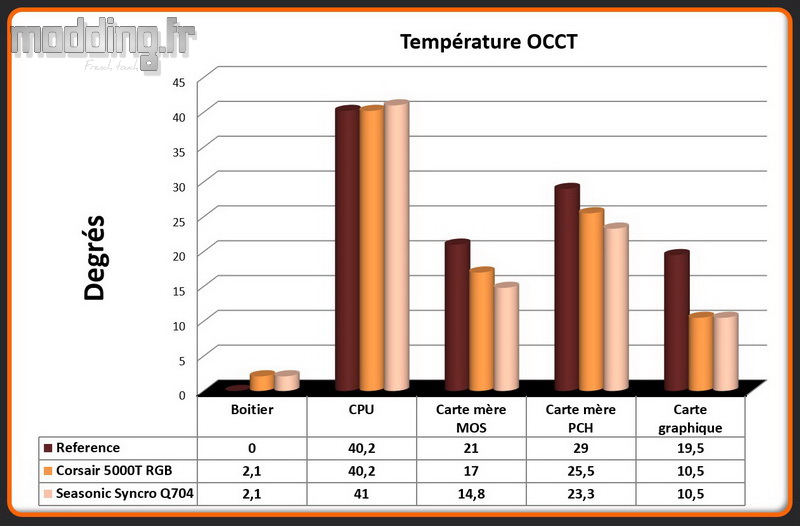

Comparatif OCCT CPU

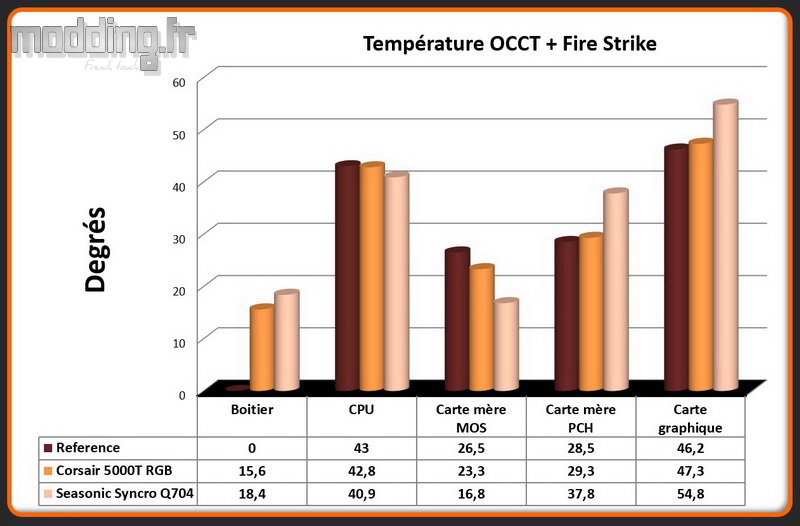

Comparatif OCCT CPU+Fire Strike
Durant le test OCCT, le Syncro Q704 permet de bien refroidir les composants de notre configuration, mais au prix d’une nuisance sonore bien présente.
Lorsque la carte graphique entre en action, on note que le processeur reste bien “au frais” lorsque nous comparons les résultats avec le test OCCT, mais aussi avec la concurrence.
Ceci est lié au format ATX inversé du Syncro Q704 qui positionne le processeur sous la carte graphique.
Par contre, ce format implique aussi que la carte graphique se retrouve dans la partie haute du compartiment principal, mais surtout elle se retrouve avec sa ventilation quelque peu “inversée” par rapport à la ventilation générale du boitier et à la position de notre AIO (dans la partie haute du boitier).
De ce fait, la carte graphique se trouve en mauvaise posture, car la chaleur qu’elle dégage revient vers elle et l’air chauffé est à nouveau aspiré par sa ventilation ce qui ne lui permet pas de bien refroidir ses composants et notamment le processeur graphique.

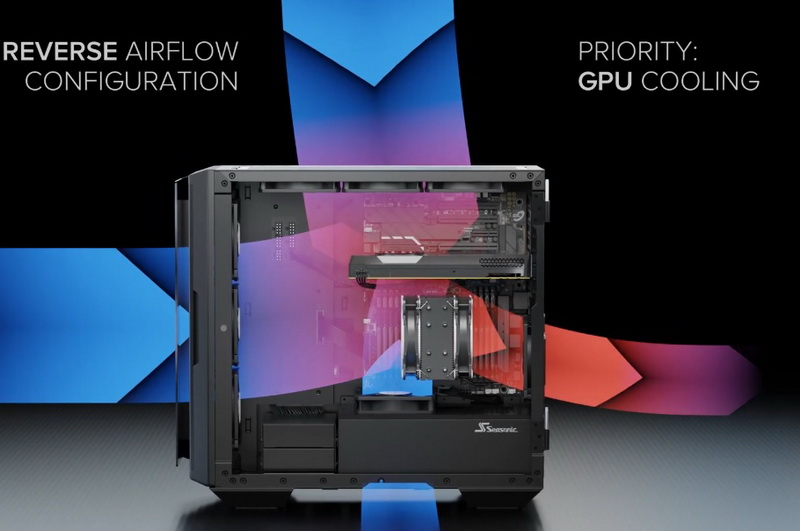

Afin d’améliorer la situation de la carte graphique, il faudrait jouer sur la ventilation générale du boitier :
- on peut alors installer l’AIO à l’avant du châssis
- déplacer 2 des 4 ventilateurs du Syncro Q704 dans la partie supérieure
- positionner ces deux ventilateurs en aspiration
- l’extraction est alors confier au ventilateur arrière
Un peu comme sur la vidéo présente sur le site Seasonic.
