Montage :

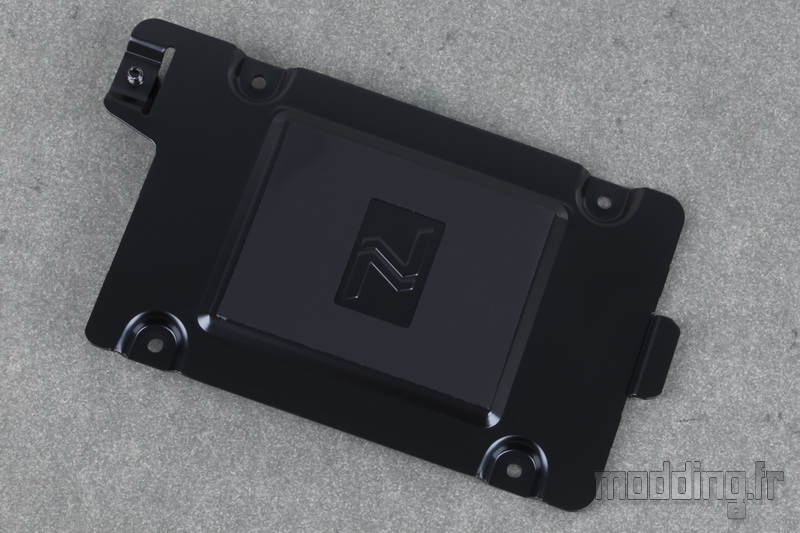

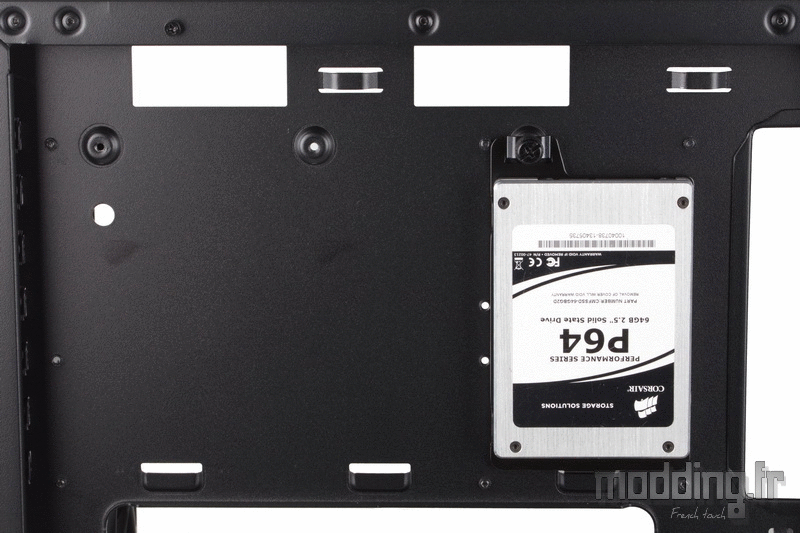

On commence par l’installation des SSD sur leur support.

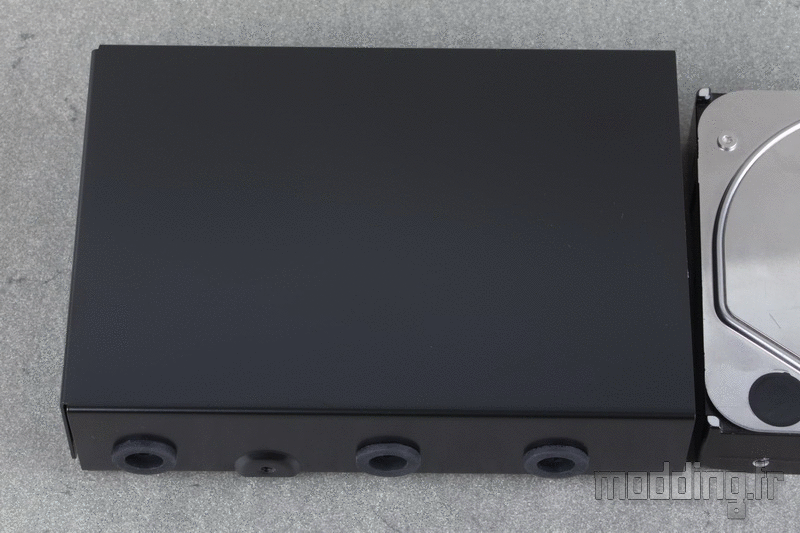

Nous remarquons que la face interne de ce support comporte une plaque caoutchoutée afin d’amortir le contact avec le plateau de la carte mère.
La fixation se fait par en dessous avec 4 vis M3.
On glisse ensuite le duo support/SSD dans les encoches prévues à cet effet.
La vis à main permet de garantir la bonne fixation du support à l’arrière du plateau de la carte mère.
Nous conseillons d’orienter la connectique vers le bord intégrant la vis à main. Cette dernière est décalée par rapport au support afin de laisser libre l’accès à la connectique du SSD.
Cela permet de faire cheminer le câble d’alimentation Sata directement vers les prises “Sata/Molex” positionnées sur l’extrémité supérieure du “Connect”.
Cela permet aussi de passer les câbles Sata (données) par les petites ouvertures placées à proximité et ainsi les brancher sur les ports Sata de la carte mère (rappelons que celle-ci est fixée la tête en bas).

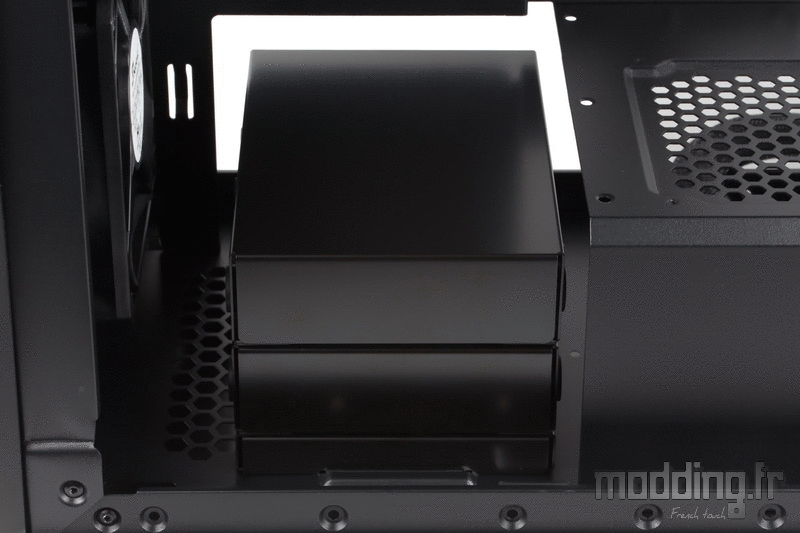

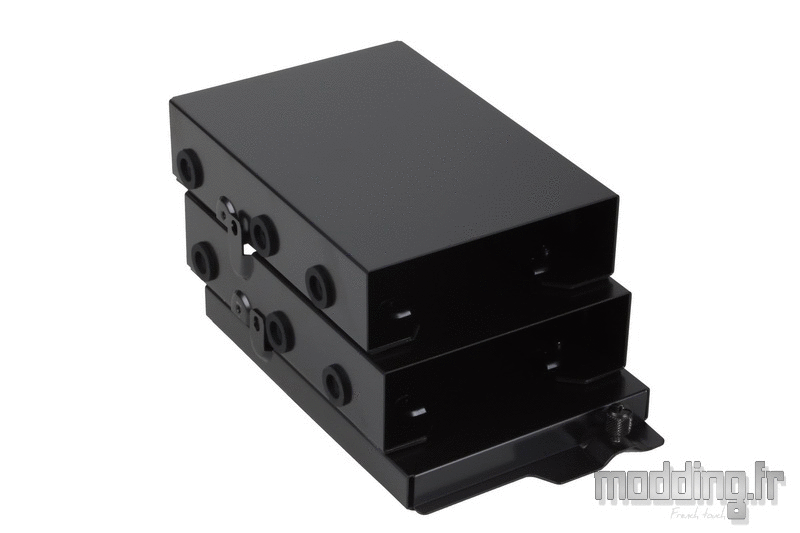

La cage HDD propose deux compartiments.
L’ensemble de la structure est en acier.
Deux vis sécurisent la fixation des différents éléments de la cage.
De plus, la fixation des éléments entre eux passe par des silentblocs.

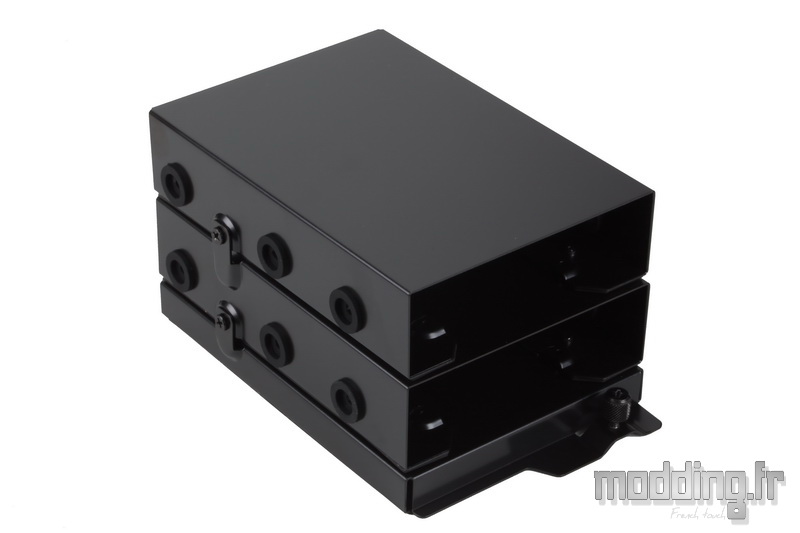

Ainsi, le compartiment supérieur s’insère sur le compartiment inférieur qui s’insère sur un plateau.

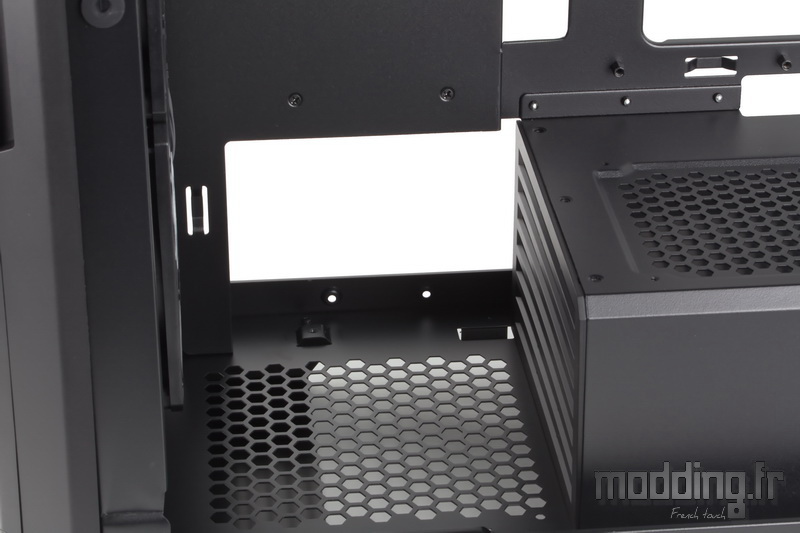

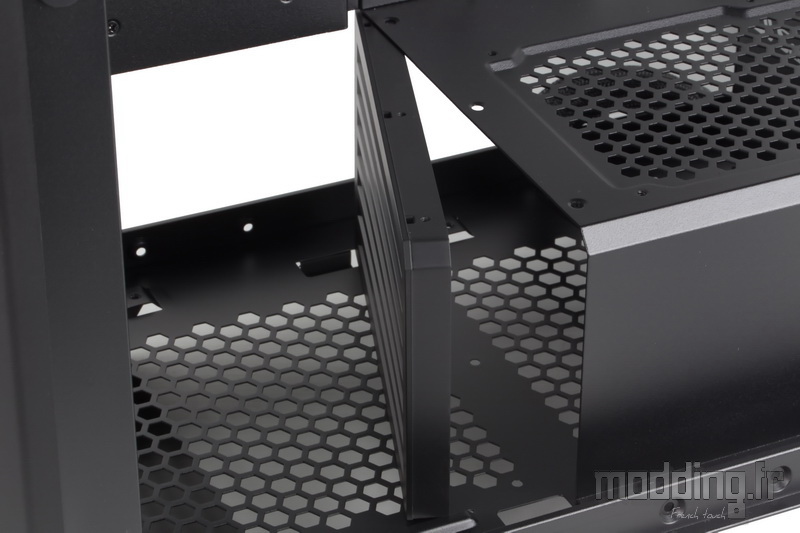

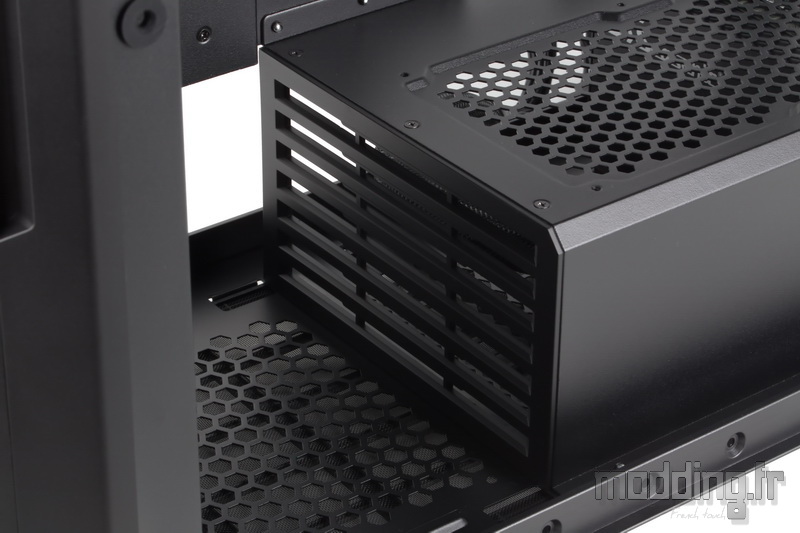

Une fois la cage hors du boitier, on aperçoit la paroi qui ferme le cache-alimentation.

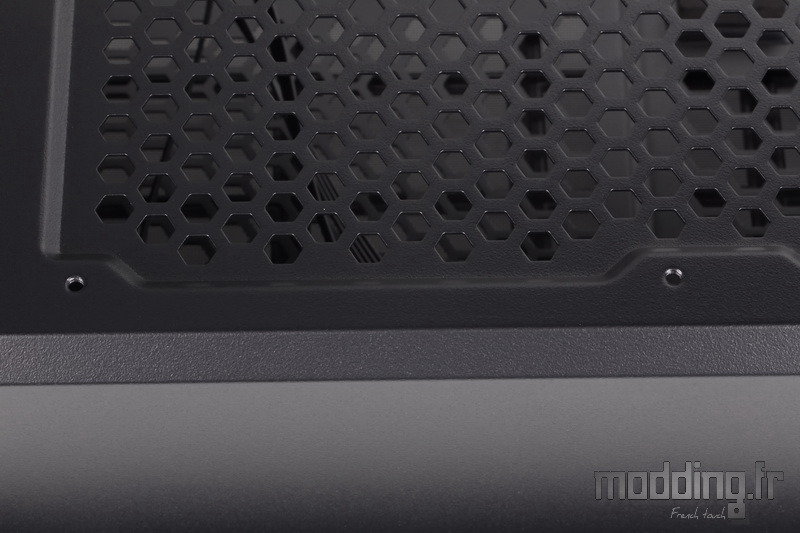

Cette paroi est en plastique.
Elle est fixée par trois vis au niveau de la structure en acier du cache ainsi que par trois autres vis au niveau de la base du châssis.

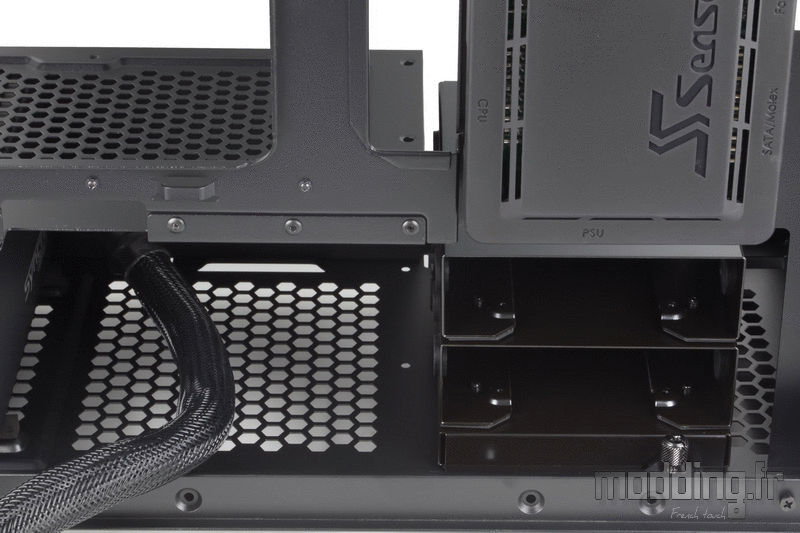

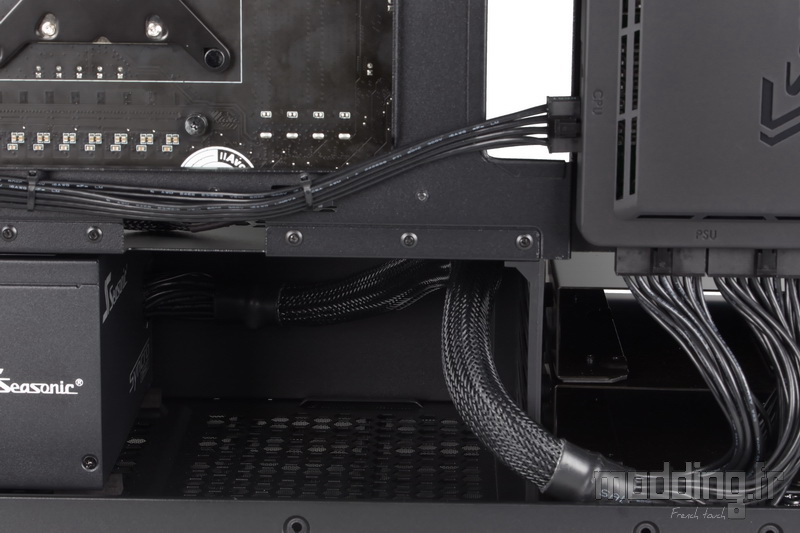

On remarque la présence d’un second point de fixation pour la cage HDD sous le cache-alimentation.

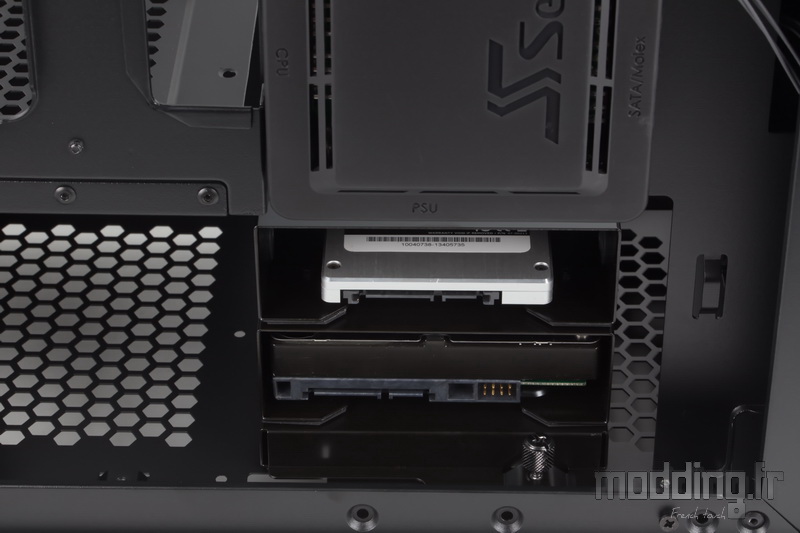

On peut donc positionner la cage HDD sous le cache ou en dehors du cache.
La dépose de la paroi en plastique du cache s’avère nécessaire pour loger la cage sous le cache-alimentation.
En effet, on ne peut pas retirer la cage dans sa totalité par les coulisses du boitier.
Par ailleurs, on note qu’une fois la cage décalée plus près de l’alimentation, il reste encore un peu d’espace pour le gros câble de la Syncro Connect DCP-850.
Le net avantage est bien sûr de laisser la place libre à l’avant du compartiment principal.
Par contre, placer la cage HDD sous le cache-alimentation bride completement l’emplacement du ventilateur en 120 mm sur ledit cache.
Le montage d’un disque dur 3.5″ nécessite l’utilisation d’un tournevis cruciforme.

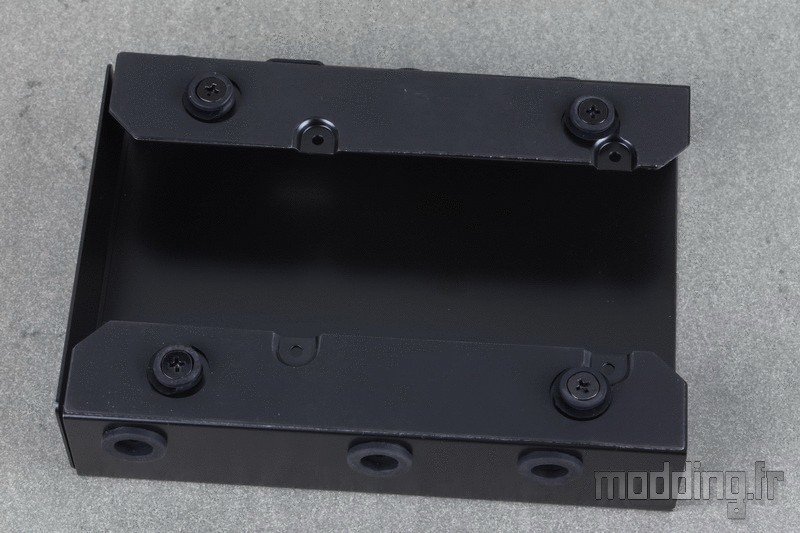

Chaque compartiment dispose de silentblocs dédiés au format 3.5″.

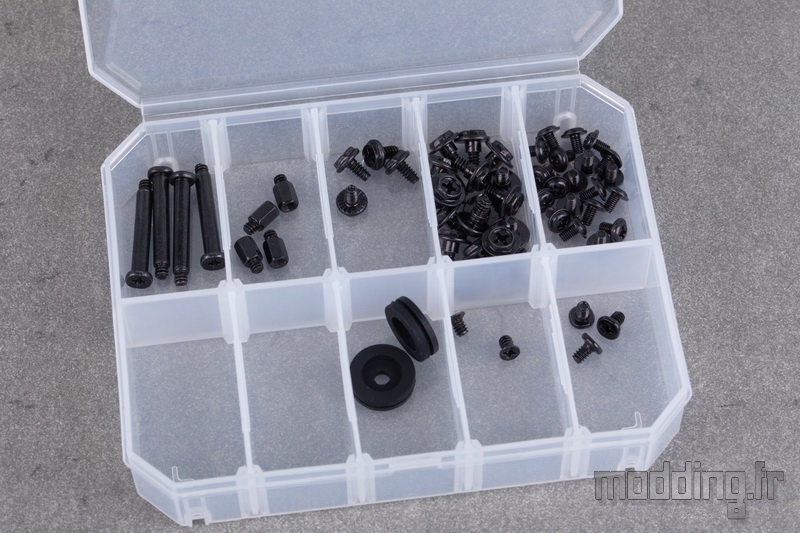

On utilise les vis UNC-6.32 spécifiques (4ème casier de la rangée haute) afin de fixer l’unité de stockage.
Chacun des deux tiroirs peut aussi accueillir une unité 2.5″.
Dans ce cas, il nous faut un tournevis et 4 vis M3 (5ème casier de la rangée haute).
La fixation se fait par dessous l’unité qui reste centrée par rapport au tiroir.
On note qu’en plus des rondelles permettant la fixation des éléments de la cage entre eux, Seasonic met en place des bandes caoutchoutées.
Il ne reste plus qu’à installer la cage HDD dans le Syncro Q704 et l’on finalise sa fixation sur la base avec la vis à main.
On peut moduler le nombre de compartiments et retirer celui que l’on n’utilise pas.
Dans ce cas, on ne prend que le compartiment supérieur afin de ne pas avoir les points de fixation apparents.
Nous avons vu l’installation de l’alimentation et du système “Connect” dans le chapitre précédent, on passe sur l’installation de la carte mère.
Format ATX inversé oblige, la carte mère se retrouve la “tête en bas”.
Sa fixation s’effectue avec 9 vis M3.
Comme la carte mère est basculée à 180°, tous les composants fixés dessus en font de même.

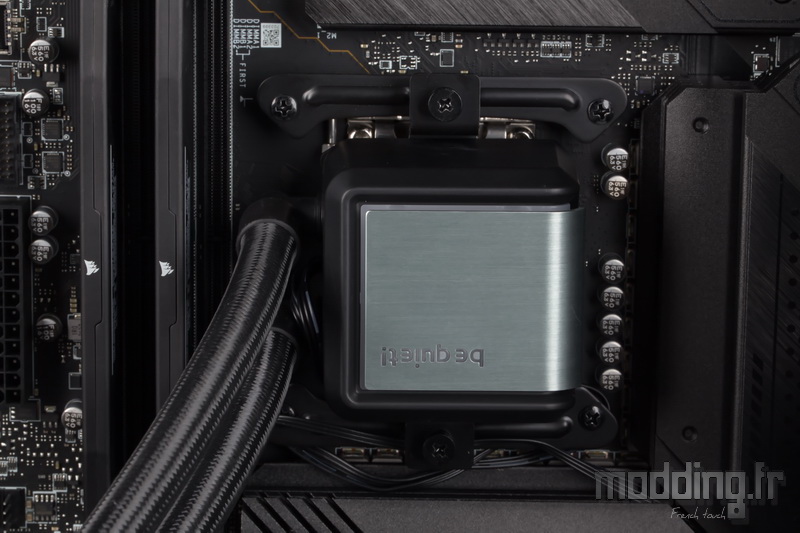

Du coup, le logo de notre AIO se retrouve à l’envers.
Certes, nous pourrions fixer la pompe autrement, mais nous voulons garder les tuyaux orientés vers l’avant du boitier pour faciliter l’installation du radiateur.

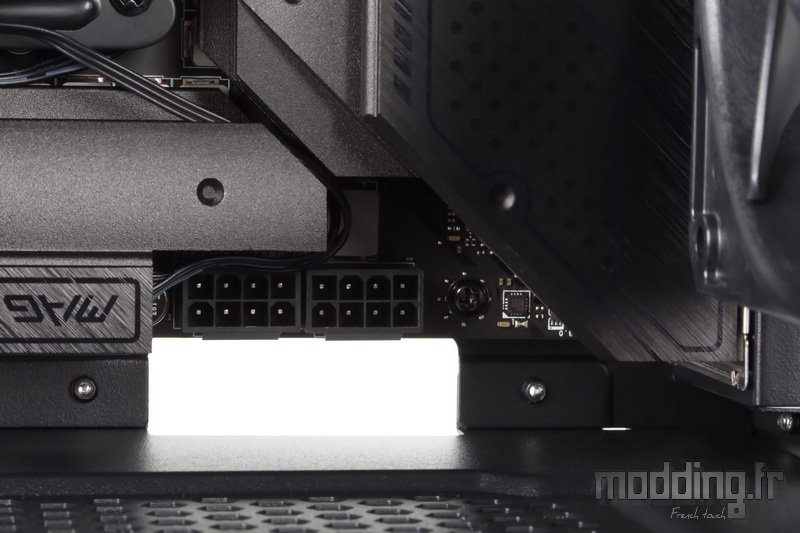

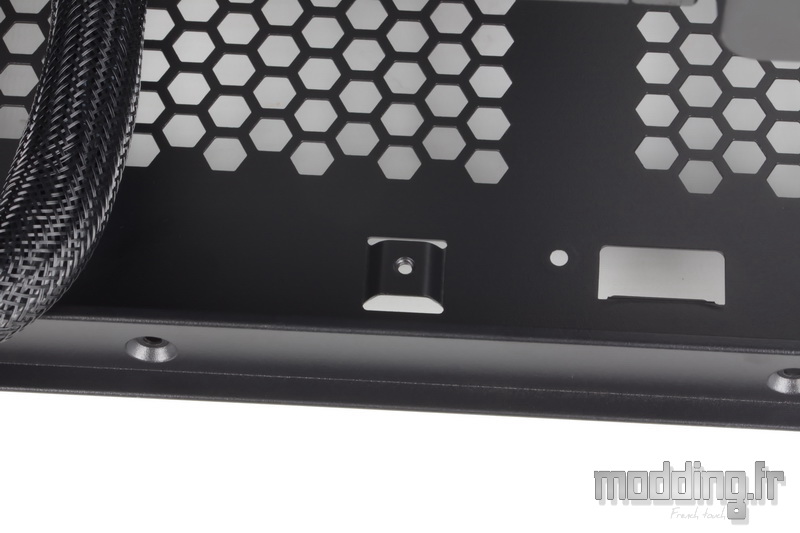

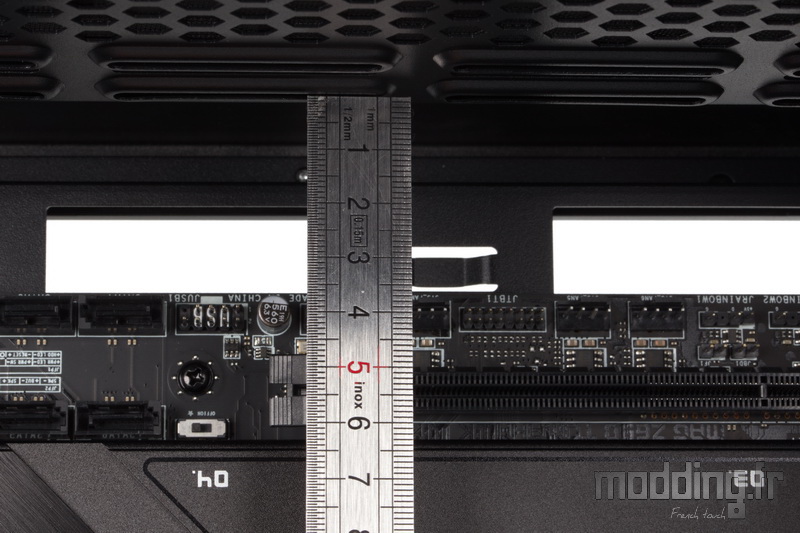

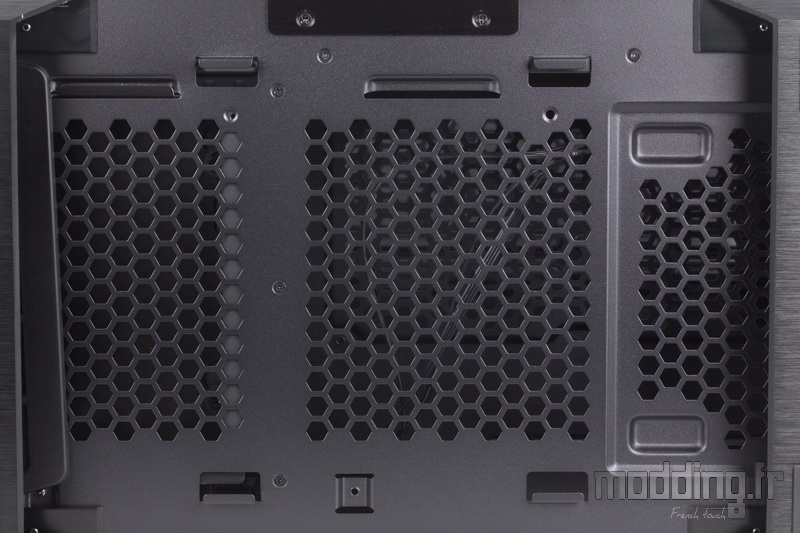

Les prises CPU se positionnent à proximité du plateau du cache-alimentation, juste en face de l’une des ouvertures pratiquées sur le bord inférieur du plateau de la carte mère.
Nous n’avons pas trop de problèmes pour brancher le ou les câbles CPU.

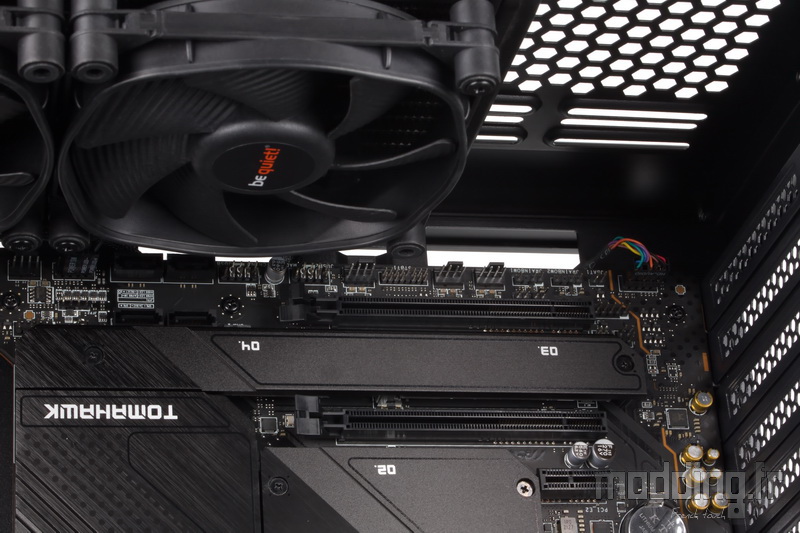

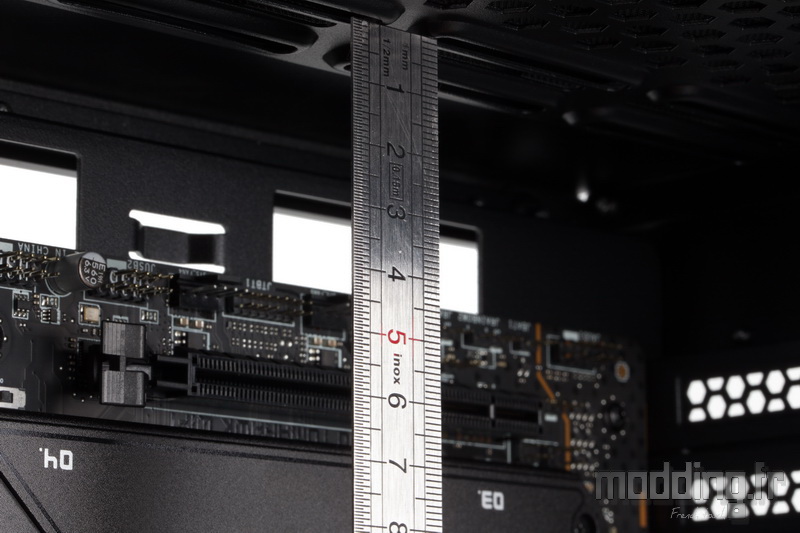

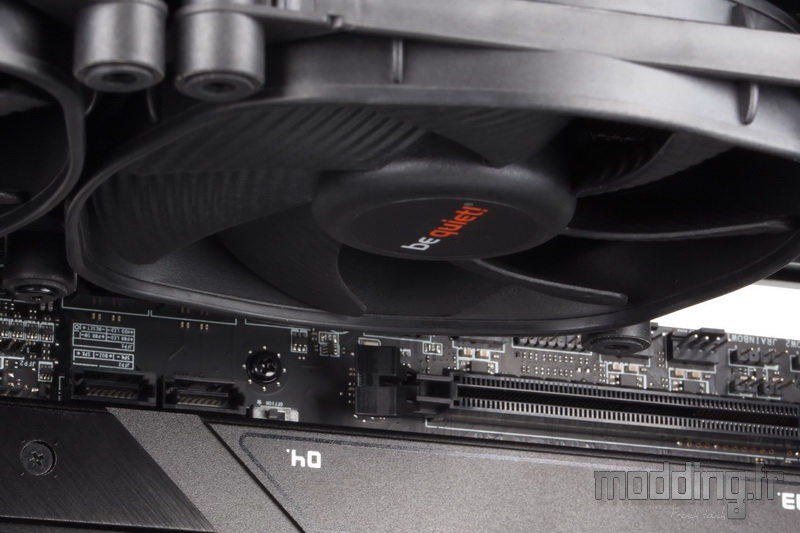

L’emplacement de ventilation supérieure se positionne à distance de la carte mère, et ce pour des ventilateurs en 140 mm.
Pour des ventilateurs en 120 mm, nous nous éloignons encore plus de la carte mère.
Comme cette dernière est basculée à 180°, ce ne sont pas les barrettes mémoires ou les dissipateurs positionnés autour du Socket qui vont limiter l’installation d’un radiateur de Watercooling.
Ce sera plutôt l’occupation du dernier port PCIe.

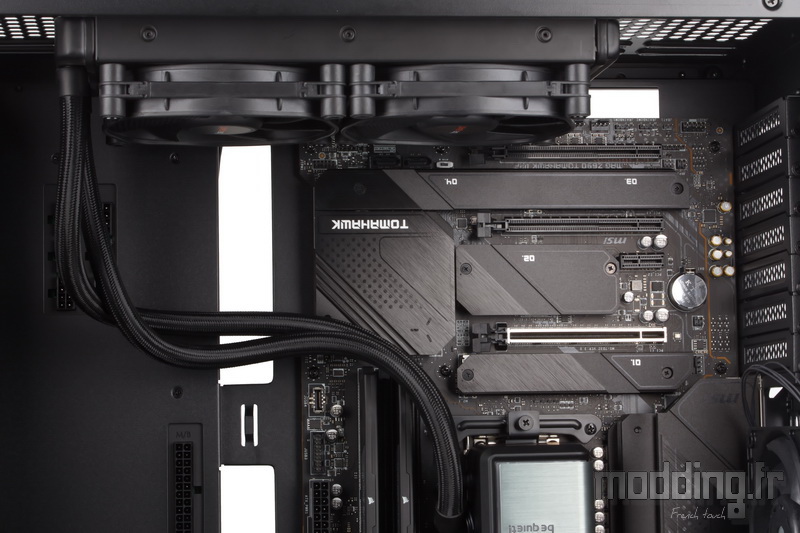

Nous n’avons pas de mal à installer notre AIO en 240 dans cette partie du châssis.
On peut constater que la longueur des tuyaux ne devrait même pas déranger l’installation de la carte graphique.
L’AIO demeure à distance des prises positionnées sur le bord inférieur de la carte mère.
Toutefois, on conseille de brancher les différents câbles (boitier, audio et ventilateur) avant d’installer le radiateur.

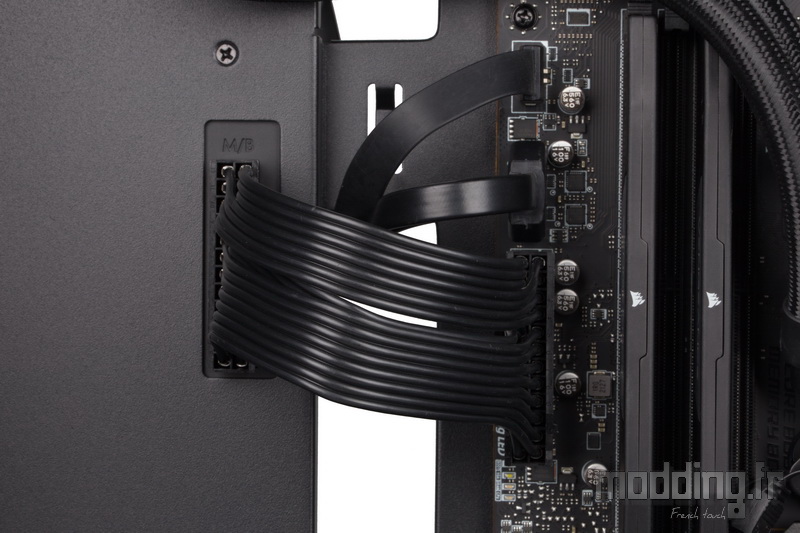

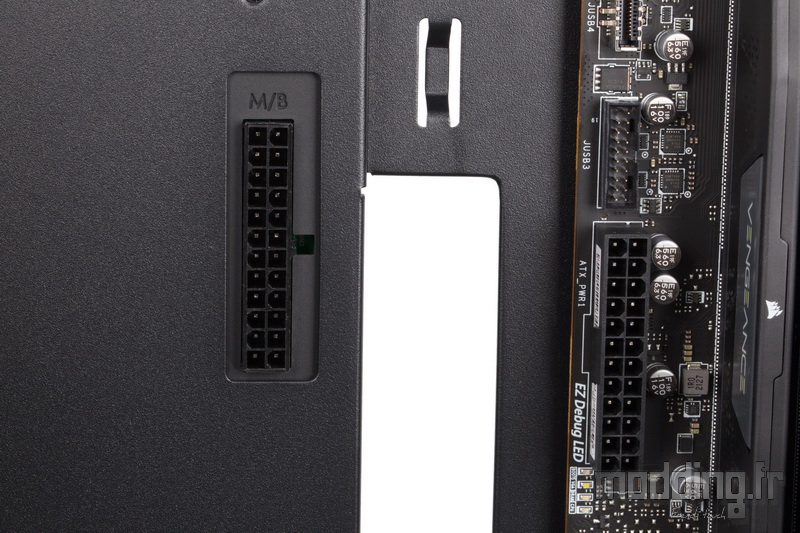

L’intérêt du système “Connect” est donc de raccourcir les distances entre les prises sur lesquelles nous allons brancher les câbles de l’alimentation.
La faible longueur du câble ATX (150 mm) est largement suffisante.
On aurait d’ailleurs aimé avoir un câble gainé fil par fil pour sublimer l’ensemble.

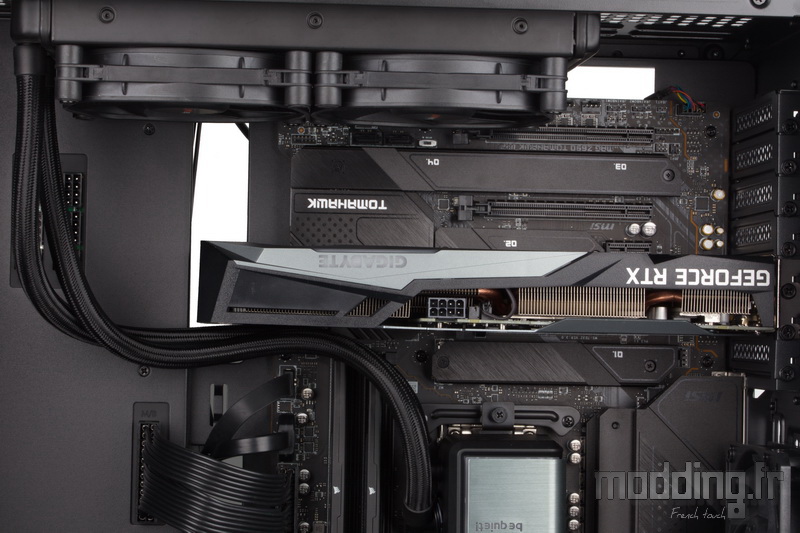

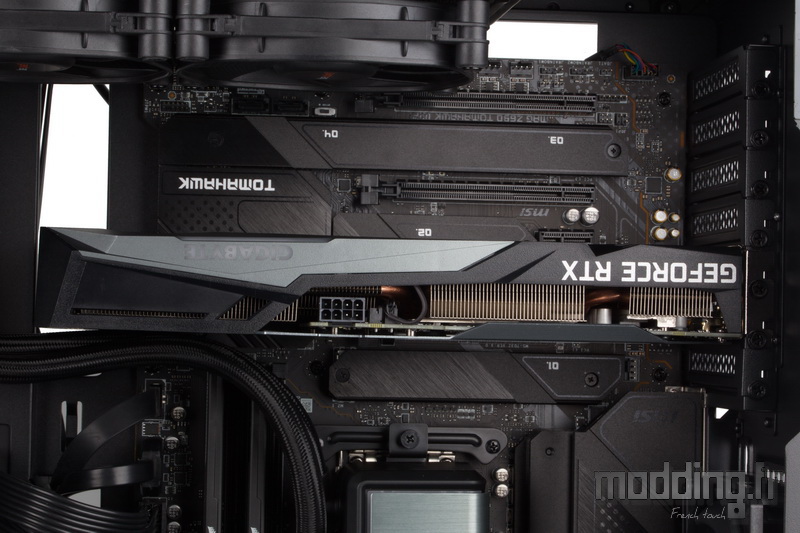

Nous installons notre carte graphique (286 mm) qui se retrouve dans la partie haute du compartiment principal.
Force de constater que sa ventilation engendre un flux d’air qui va à l’encontre du flux d’air principal créé par la ventilation du boitier et notre AIO.
On ne parle pas des inscriptions qui comme pour la pompe de notre AIO se retrouvent à l’envers.
La place disponible est fonction de la longueur et la position des tuyaux de notre AIO.
Bien sûr, si la carte graphique est bien plus grande on peut toujours installer le radiateur de notre AIO à l’avant du châssis.

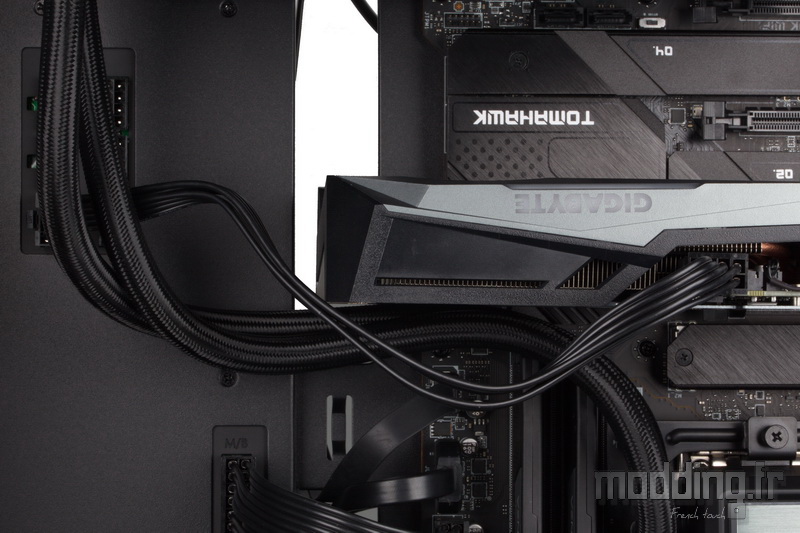

Le bundle de l’alimentation Syncro Connect DCP-850 dispose de câbles PCIe de longueur différente : 200 mm ou 300 mm.
Nous avons opté pour ces derniers.

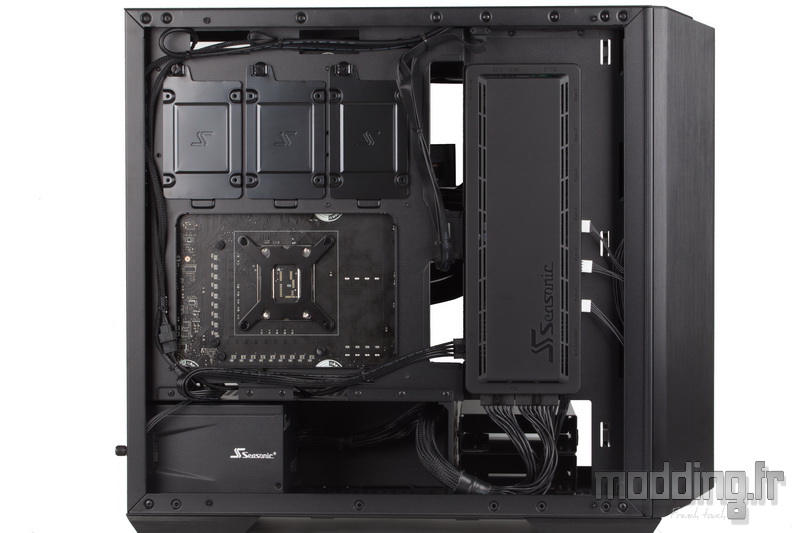

Le fait de connecter les câbles PCIe et ATX sur les prises du “Connect” qui donnent sur le compartiment principal permet d’avoir moins de câbles à ranger dans les coulisses.
On n’a jamais vu si peu de monde sous le cache-alimentation !

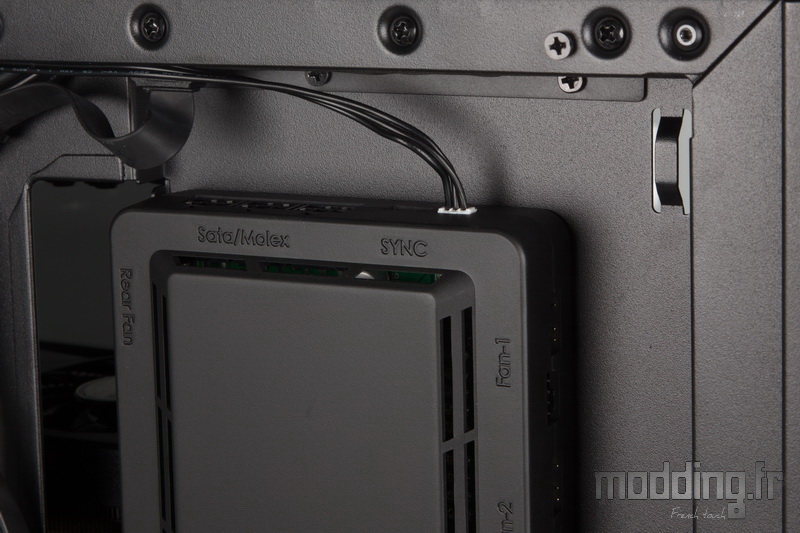

Les ventilateurs sont branchés sur les prises “Fan” du “Connect”.

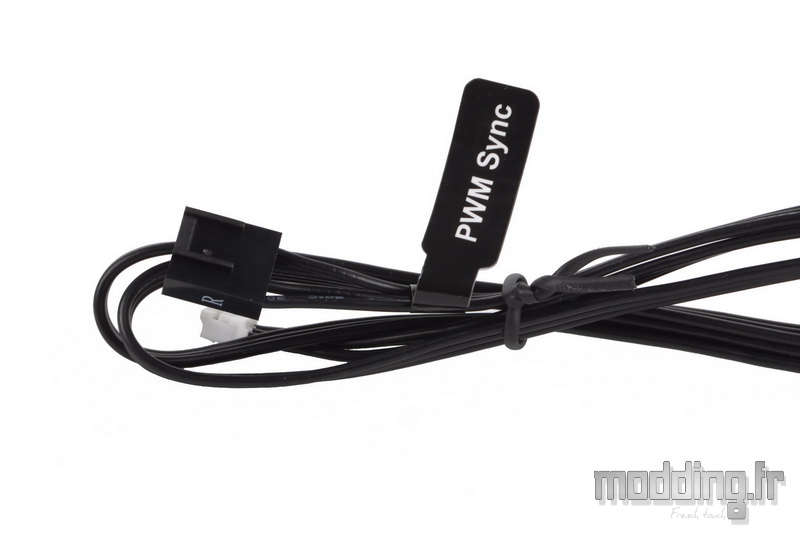

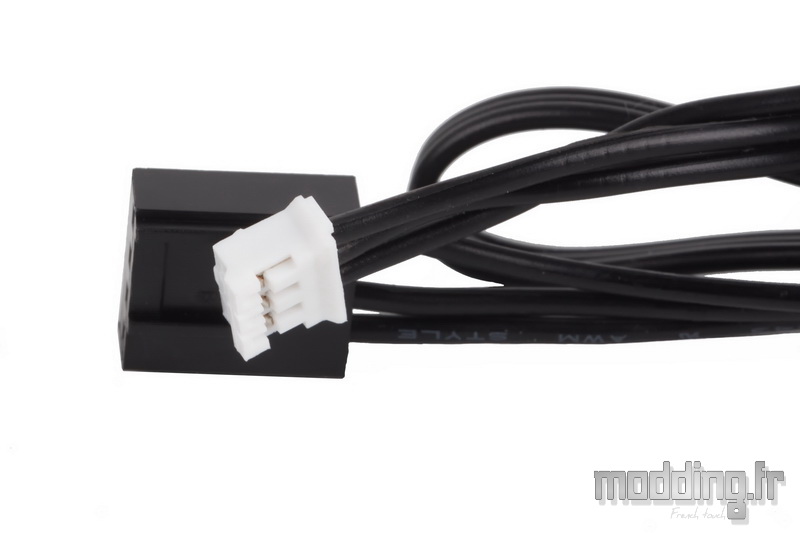

Pour avoir la possibilité de contrôler leur vitesse de rotation, on utilise le câble “PWM Sync“.
On branche la prise blanche 3-pins sur le port “SYNC” et la prise 4-pins sur l’une prise Fan (PWM) de la carte mère.
Trois câbles de longueur différente sont disponibles dans le bundle (350 mm, 550 mm et 750 mm) pour s’adapter au mieux à la distance séparant les prises.

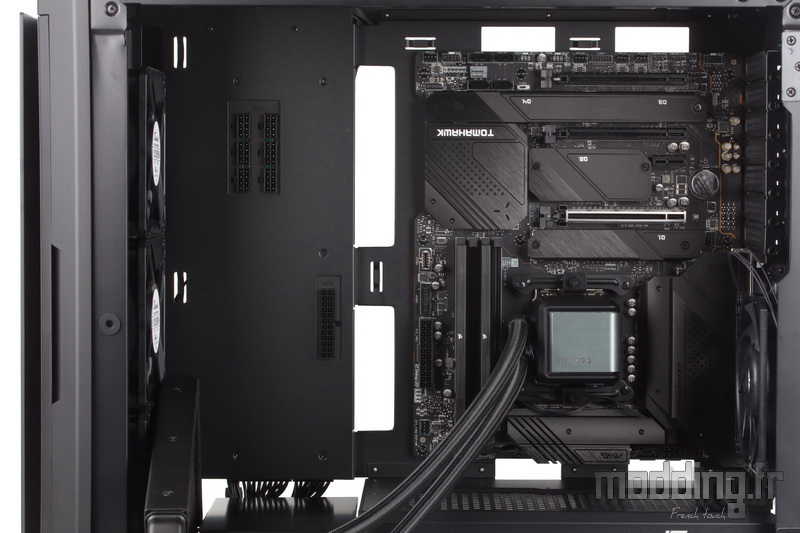

On finalise les branchements du côté du compartiment principal.
Nous avons utilisé un système de refroidissement de type AIO, toutefois le Syncro Q704 dispose d’une clairance de 185 mm pour installer un ventirad afin de refroidir le processeur.

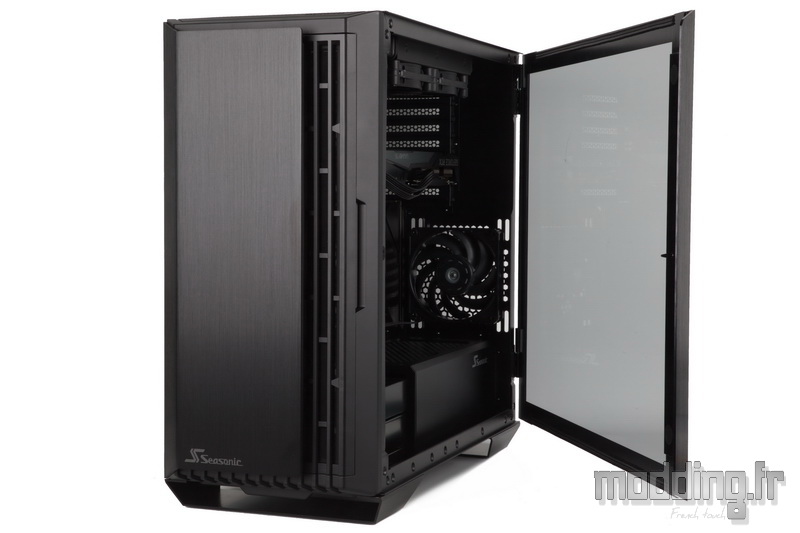

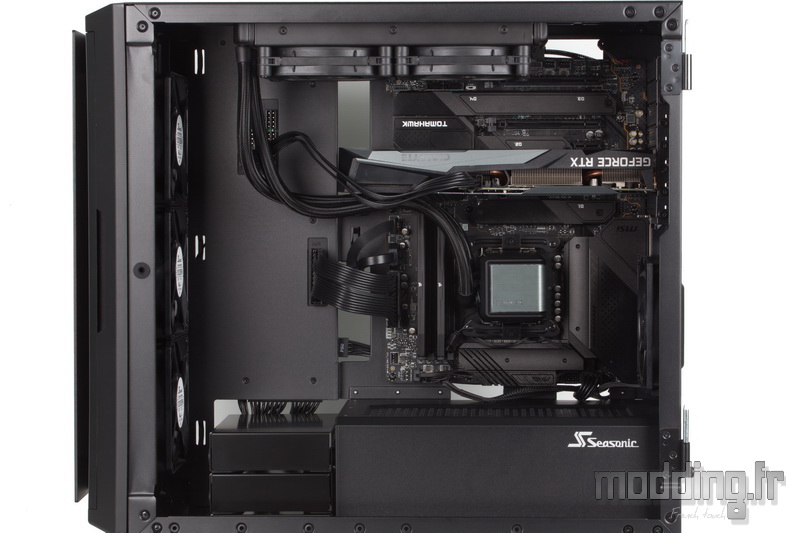

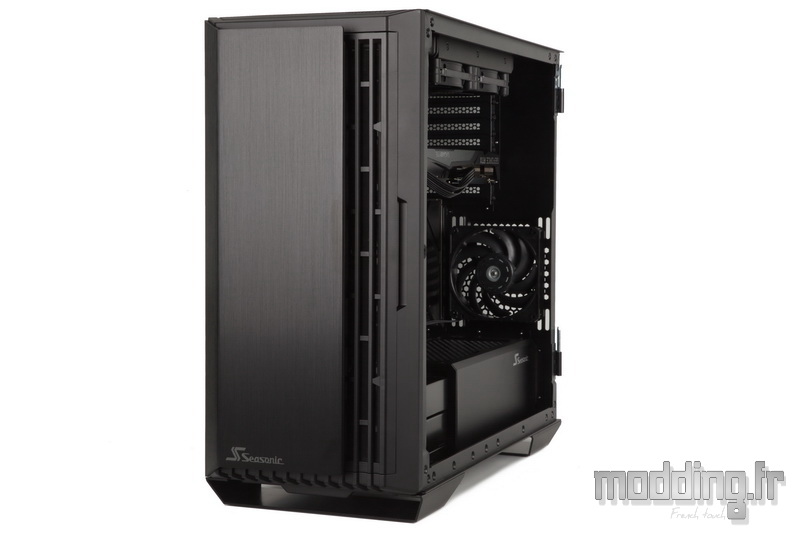

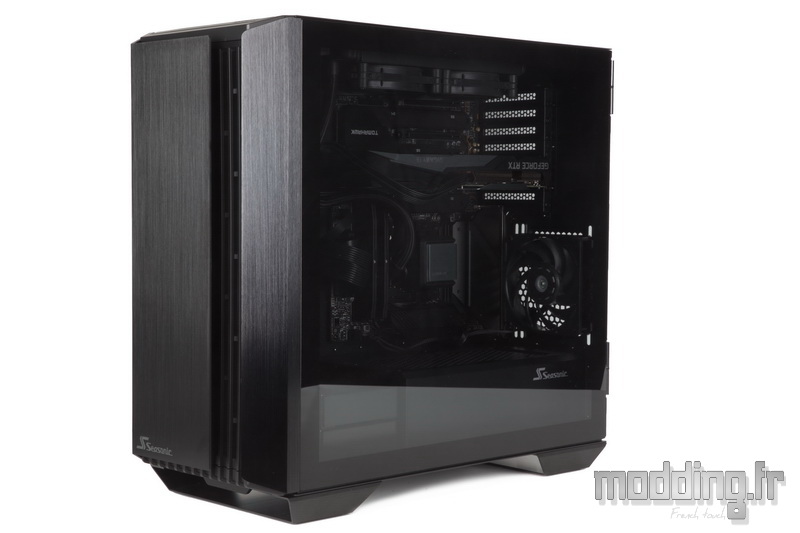

Nous remettons la porte principale sur ses gonds.
Pour rappel, le gond inférieur est plus grand que le gond supérieur. Cet écart facilite la mise en place de la porte en verre trempé.
L’aspect fumé du verre plonge notre configuration dans une légère pénombre.

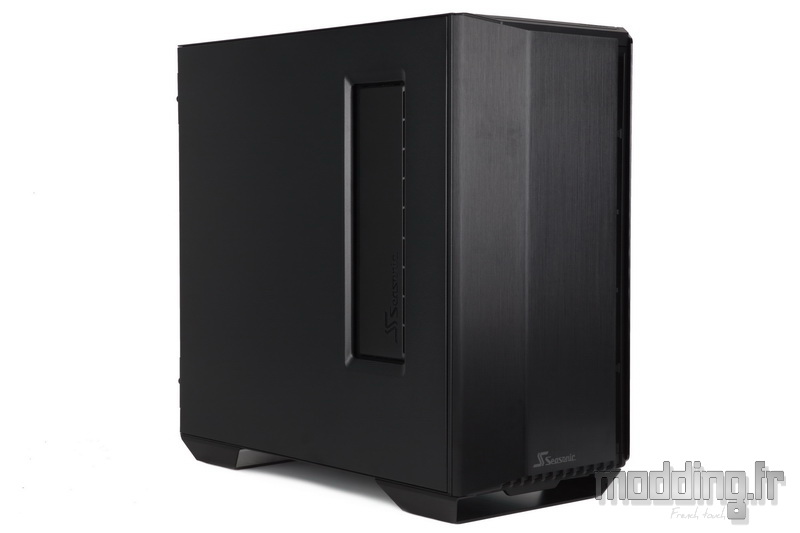

En regardant du côté de la porte controlatérale, on ne peut pas passer à côté du module “Connect”.
