Systeme “Connect” :
Voici l’élément qui détermine le nom complet de notre boitier : Syncro Q704 Connect.

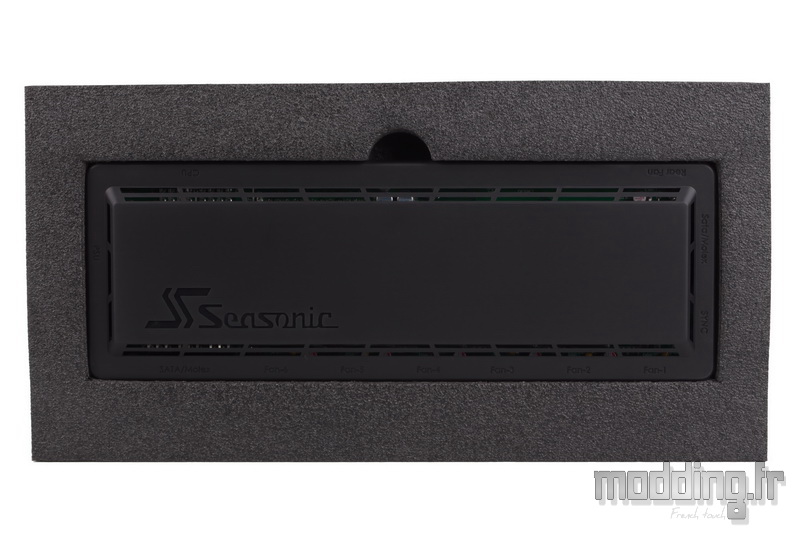

Le module “Connect” est soigneusement protégé dans un cadre en mousse expansée.
Ce module se présente sous la forme d’un boitier en plastique.
Il mesure 300 mm de long sur 105 mm de largeur et affiche une épaisseur de 27 mm.

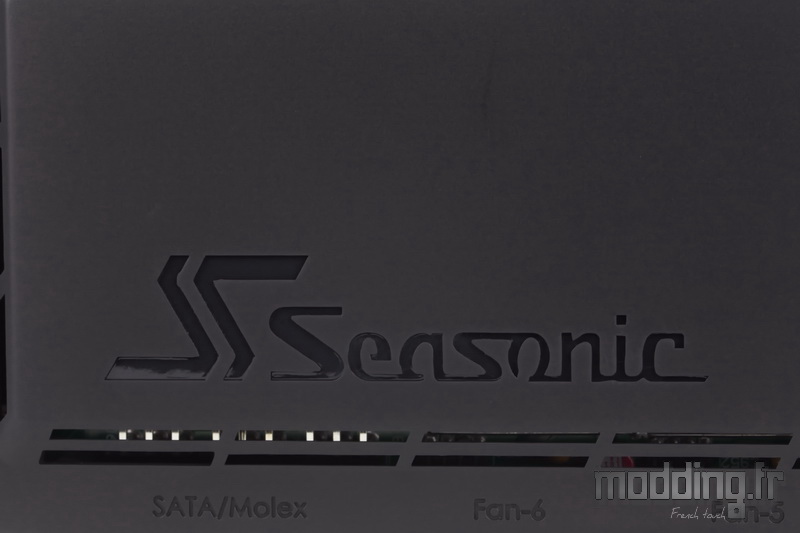

Le logo Seasonic est gravé à même le plastique dans un coin de la face externe.
On note la présence d’ouïes d’aération sur toute la périphérie du module.
Cela explique la présence de l’ouverture pratiquée sur la porte controlatérale du boitier.
L’air venant de l’extérieur peut alors s’immiscer dans ces interstices afin de refroidir les composants électroniques du “Connect”.
Sur la bordure de la face externe du module, à proximité des ouïes d’aération, nous avons de nombreuses inscriptions qui identifient les différentes prises présentes sur les bords du boitier “Connect”.
Ce boitier joue le rôle d’un hub de gestion des câbles de l’alimentation. Ainsi, au lieu d’avoir les prises sur le bloc d’alimentation, elles sont reparties sur ce module.
La marque nous propose une alternative quant à la gestion de ces câbles au sein du boitier Syncro Q704.

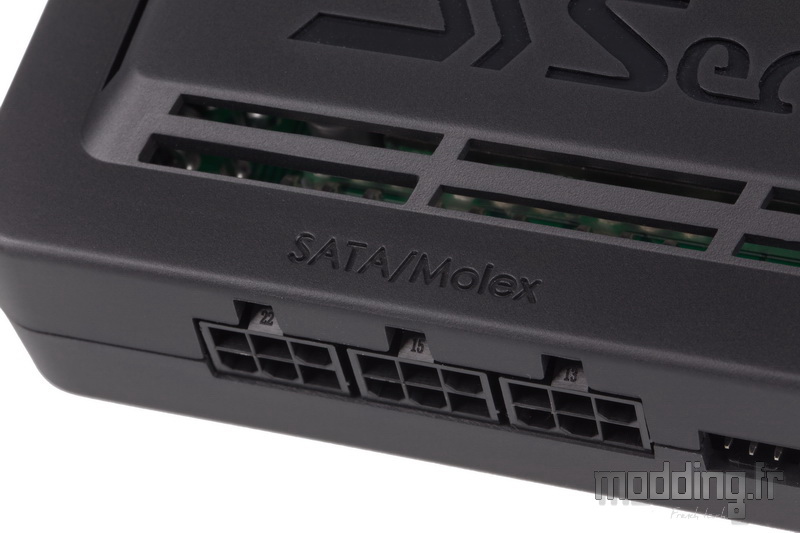

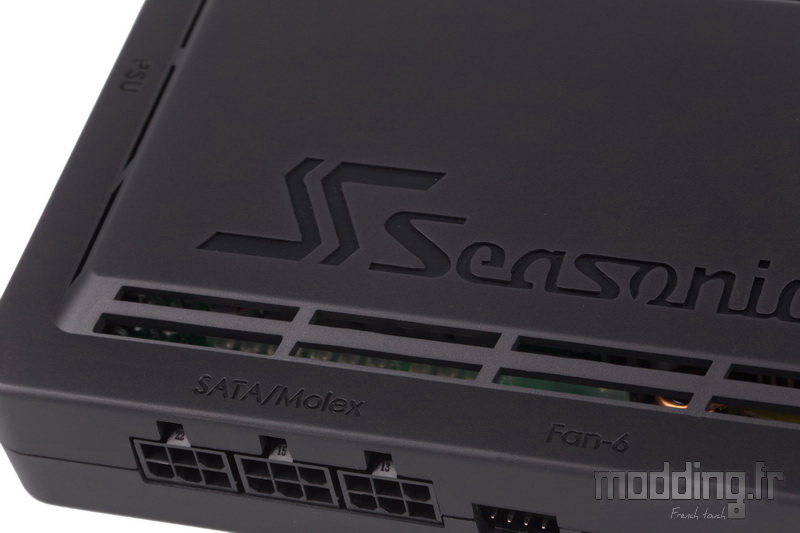

Près du logo Seasonic, nous avons trois premières prises pour les périphériques (Sata ou Molex).

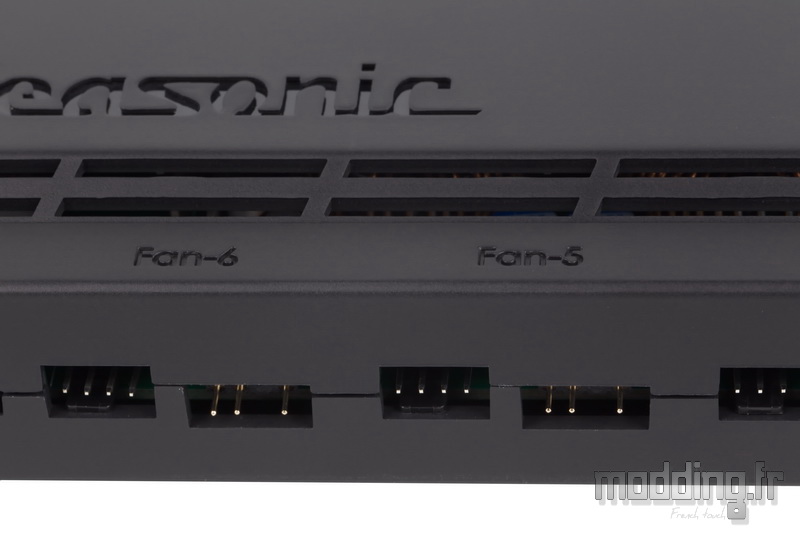

Sur ce même bord, nous avons une série de 6 prises pour ventilateur numéroté de 1 à 6.
Plus précisément, nous avons une prise PWM 4-pins pour gérer la vitesse de rotation ainsi qu’une prise aRGB 5V/D/-/G (femelle) afin d’alimenter l’éventuel rétroéclairage du ventilateur.
Le système “Connect” sert aussi de hub PWM et de hub aRGB.

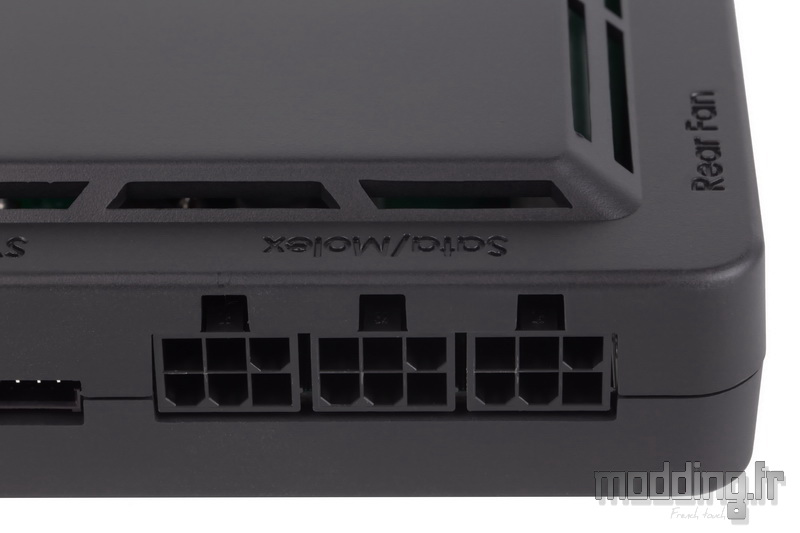

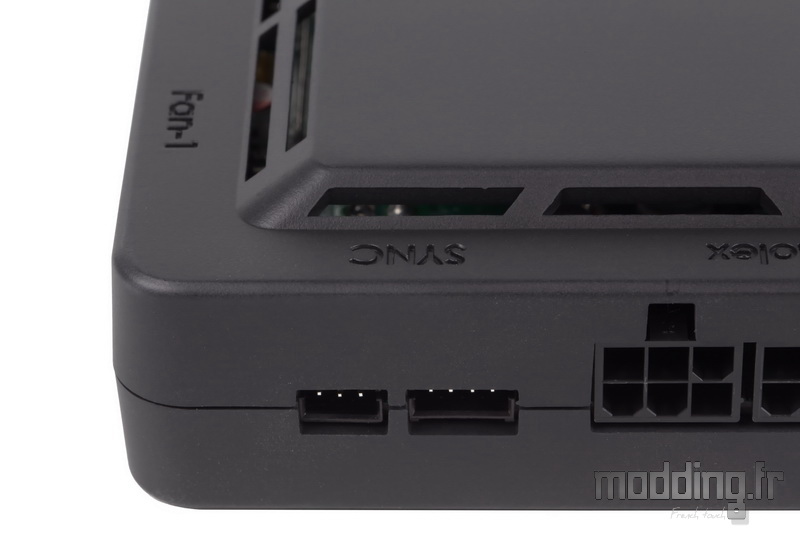

A l’une des extrémités (opposé au logo Seasonic), nous avons trois autres prises pour périphériques.
Ces dernières sont accompagnées de deux autres prises identifiées “SYNC”.
L’une d’elles est de type 4-pins tandis que l’autre est de type 3-pins.
Elles vont permettre de synchroniser le signal PWM ainsi que le signal aRGB avec les prises PWM (Fan) et aRGB de la carte mère.
Pour assurer cette liaison, on utilise les câbles “PWM Sync” et “ARGB Sync” inclus dans le bundle de l’alimentation. A nous de choisir la longueur adéquate parmi les trois câbles proposés : 350 mm, 550 mm ou 750 mm.

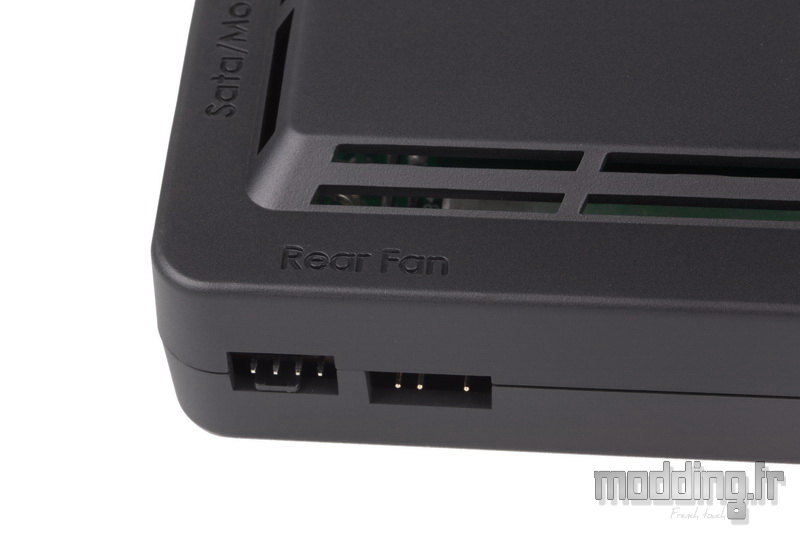

Sur le bord opposé, nous avons les prises PWM et aRGB dédiées au ventilateur arrière du boitier Syncro Q704.

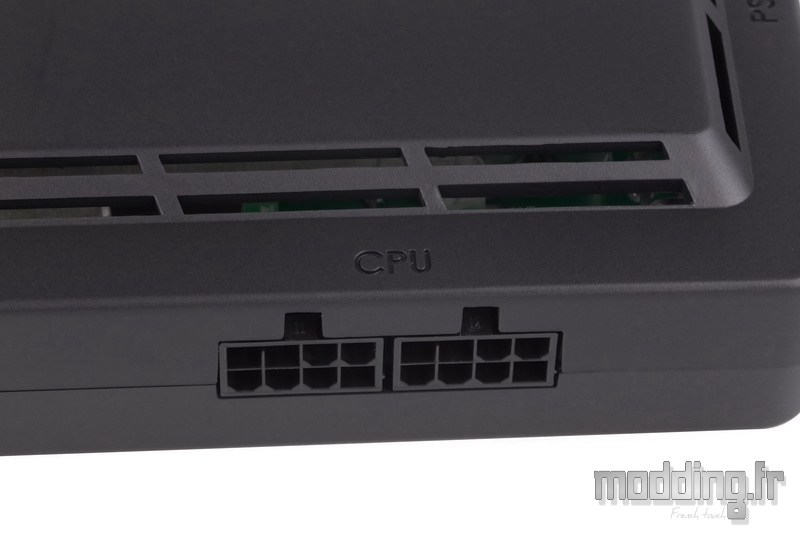

Sur ce même bord, nous avons deux prises pour les câbles CPU.

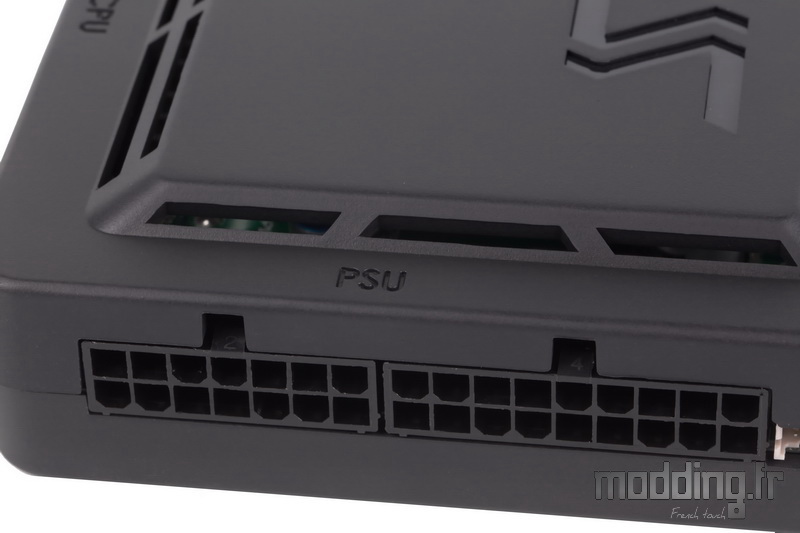

L’extrémité opposée dispose des prises 18 broches et 14 broches sur lesquelles nous allons connecter le câble relié au bloc d’alimentation…

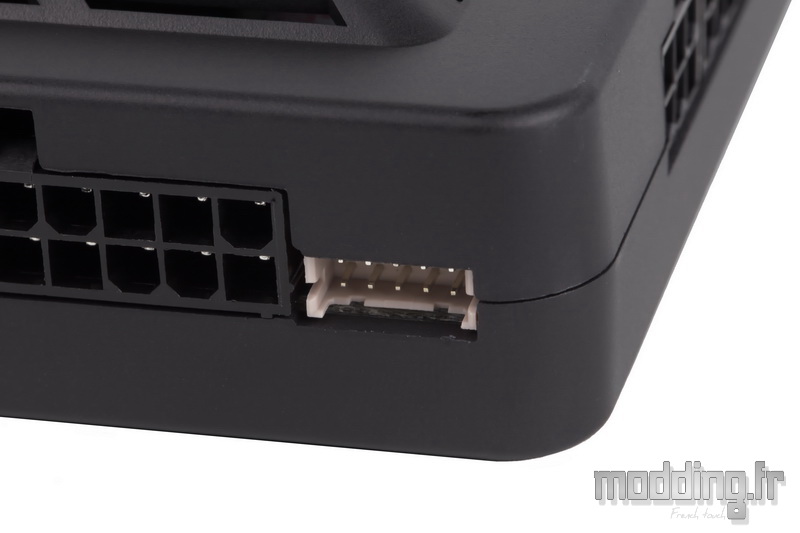

… Ainsi que la petite prise 10-pins issue de ce même câble.
Et les prises ATX et PCIe ?

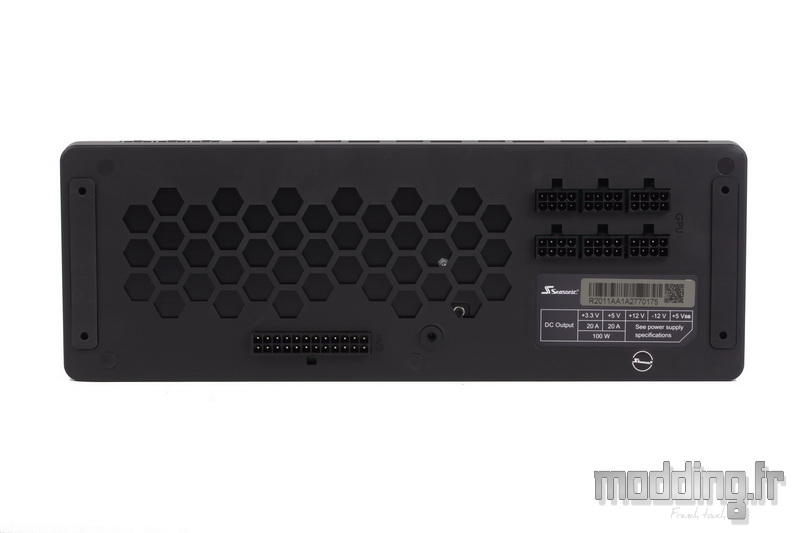

Il faut retourner le module “Connect” et inspecter sa face interne.
Une face interne qui sera fixée contre la paroi de la plaque prolongeant le plateau de la carte mère en lieu et place du cache-câbles.

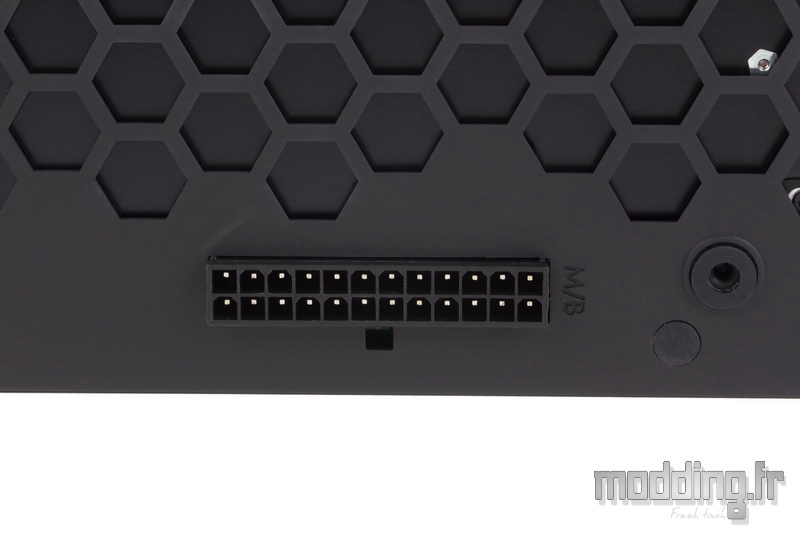

Ainsi la prise ATX (M/B) et…

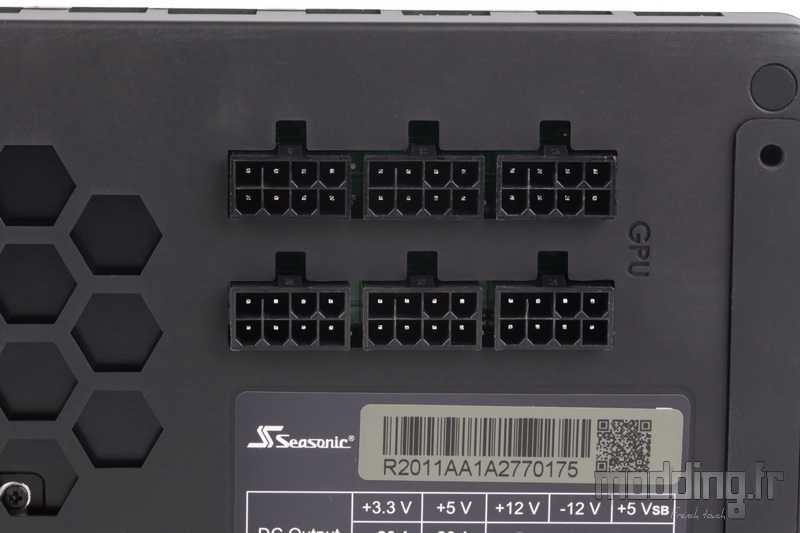

… Les prises PCIe donnent directement sur le compartiment principal.
On comprend la taille réduite du câble ATX (150 mm) et des câbles PCIe (200 ou 300 mm).

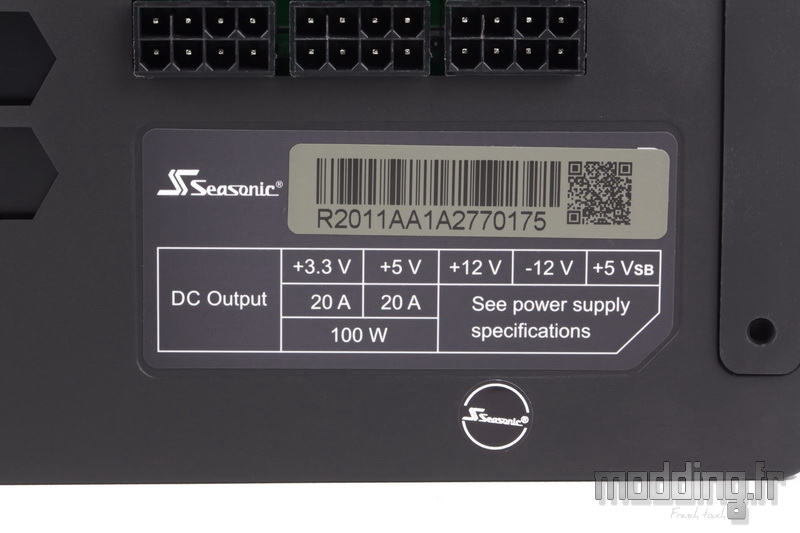

Sous les prises PCIe, nous avons une étiquette qui mentionne les intensités correspondant aux sorties +3.3 V et +5 V : 20 A.
Alors que l’alimentation prend en charge les rails +12 V, -12 V et +5 Vsb (d’où la mention : “See power supply specifications”), le “Connect” se charge de fournir les sorties +3,3 V et +5 V à partir du rail +12 V.

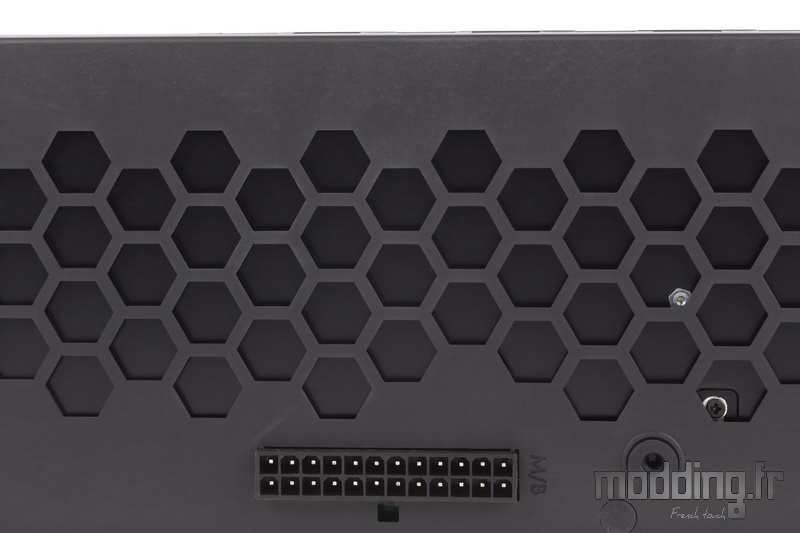

On note que la face interne du module présente une multitude de motifs hexagonaux.

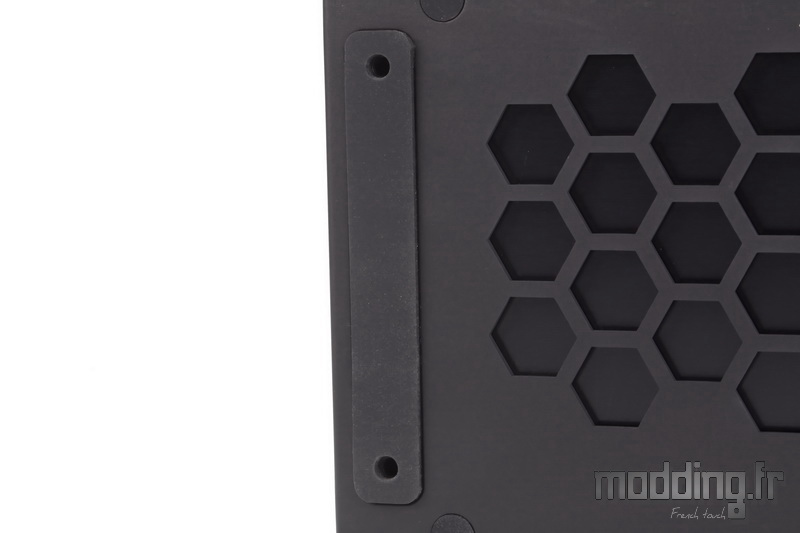

De plus, la marque dispose deux larges patins en caoutchouc au niveau des extrémités.
Chacun de ces patins intègre deux points de fixation du “Connect”.

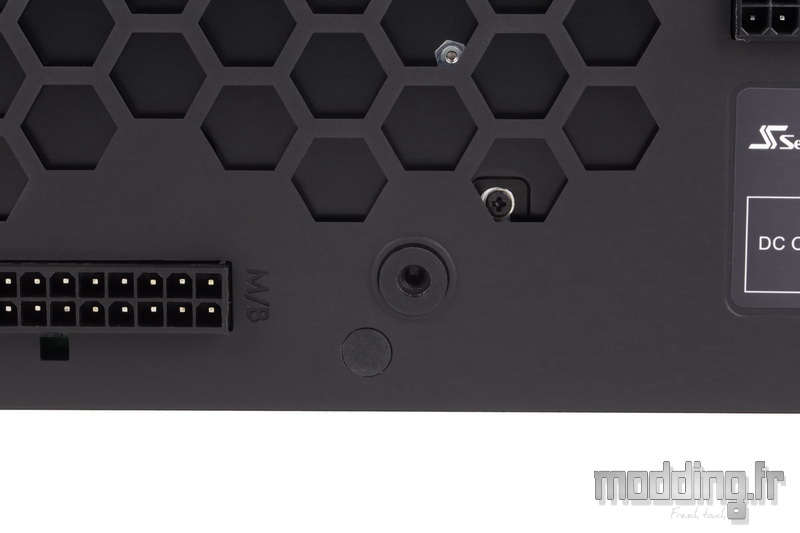

Une rondelle en caoutchouc non loin de la prise ATX prend en charge le cinquième point de fixation.

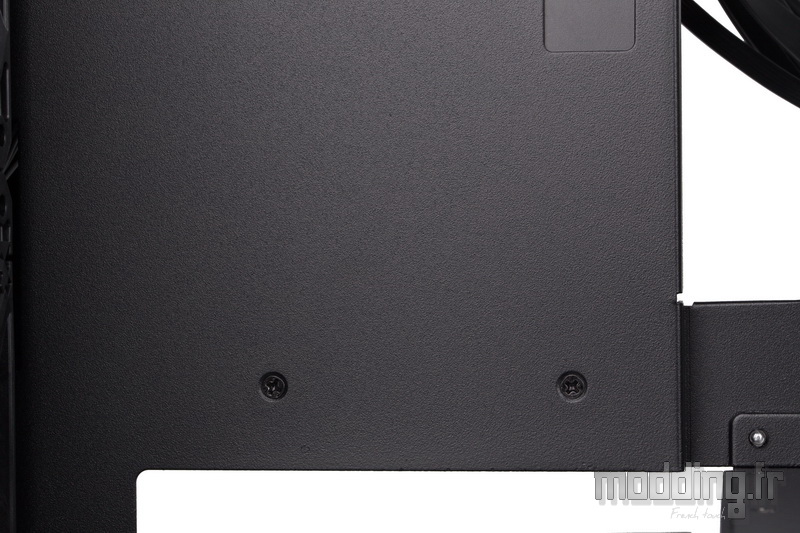

Afin d’installer le module “Connect”, nous devons retirer le cache-câbles du boitier Syncro Q704.
Ce dernier est fixé sur la plaque prolongeant le plateau de la carte mère par 4 petites vis.

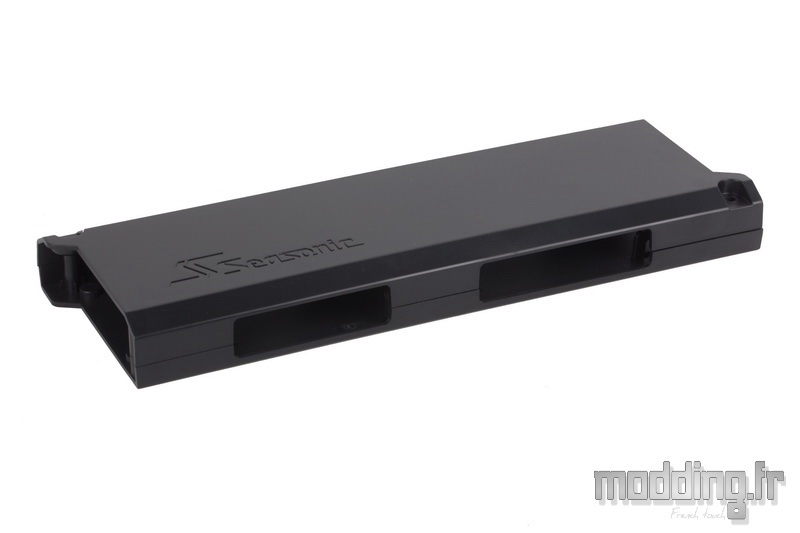

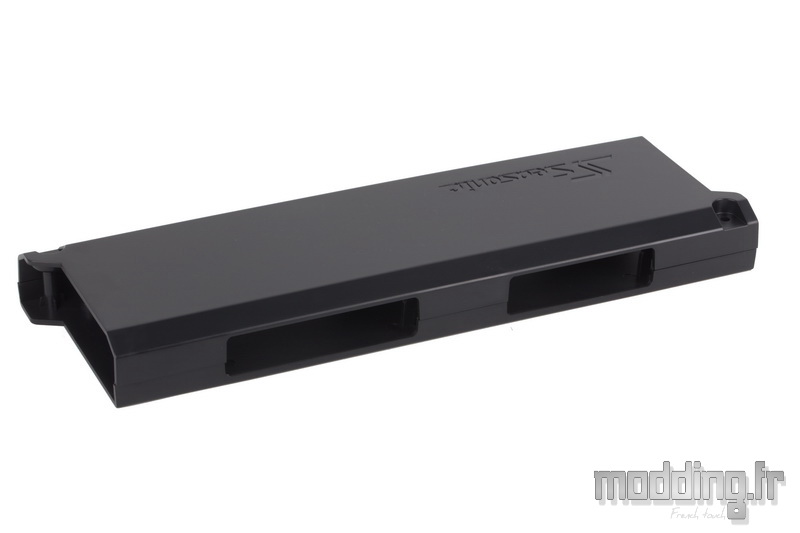

Le cache-câbles du Syncro Q704 avec ses différentes ouvertures…
… Afin de glisser les câbles lorsque nous n’utilisons pas le système “Connect”.

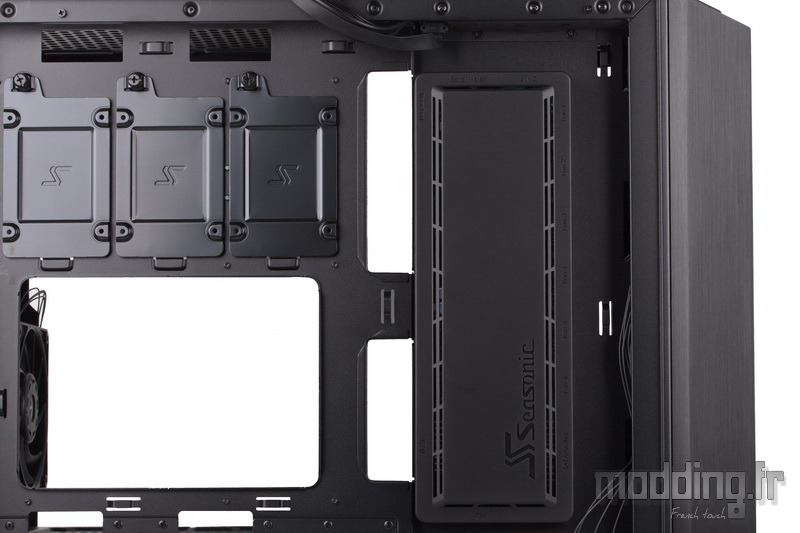

On fixe le module en utilisant les 5 petites vis à tête fraisée.

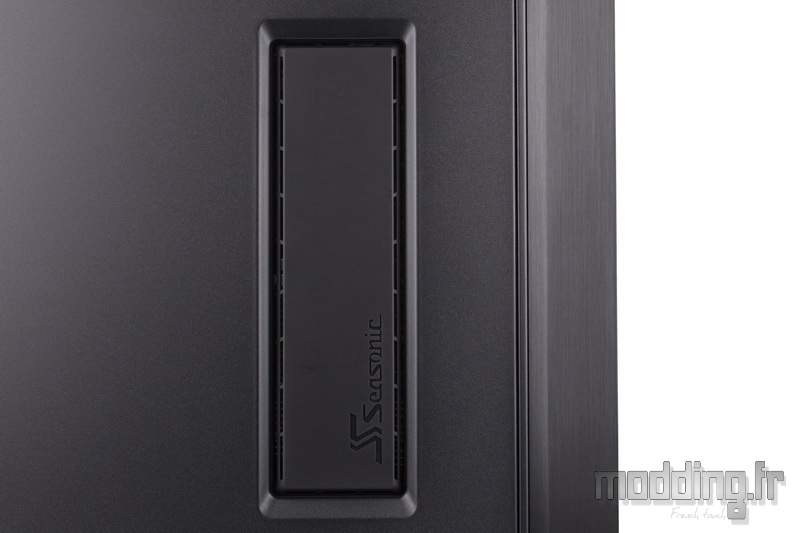

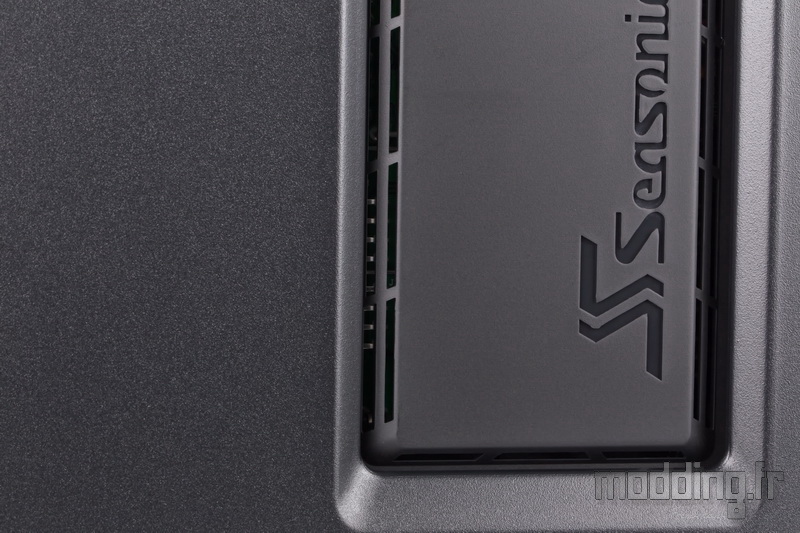

On se rend alors compte de l’importance de l’ouverture pratiquée sur la porte controlatérale du Syncro Q704.
Notamment de l’aspect biseauté des bordures de cette ouverture qui coïncide avec les ouïes d’aération du “Connect”.
Pour rappel, ce dernier se charge d’alimenter les rails +3.3 V et +5 V à partir du rail +12 V issu de notre alimentation Syncro Connect DCP-850.
Une telle transformation dégage de la chaleur au sein du “Connect”. De ce fait, Seasonic ne peut alors complètement enfermer le module dans les coulisses du boitier.
On visse le support dédié au bloc d’alimentation tout en laissant un peu de jeu.

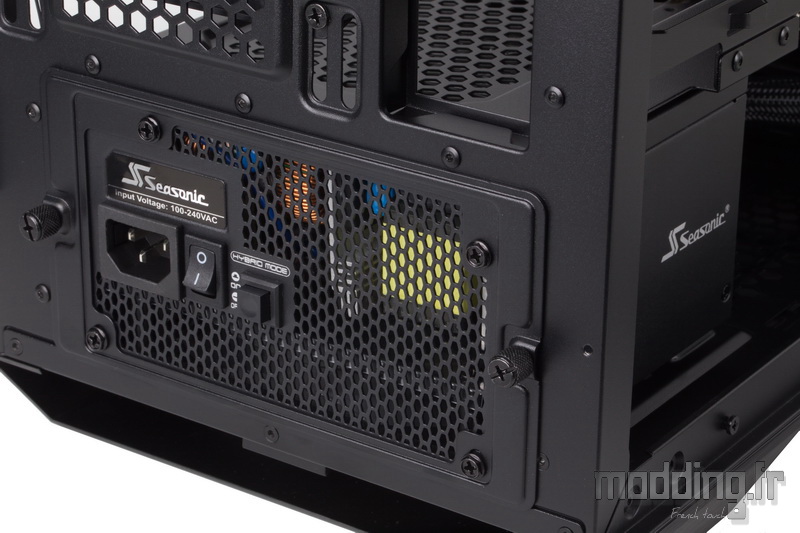

Une fois que nous avons inséré le bloc par l’arrière du Syncro Q704, nous fixons le support sur la paroi du châssis et nous finalisons le serrage des 4 vis de l’alimentation.

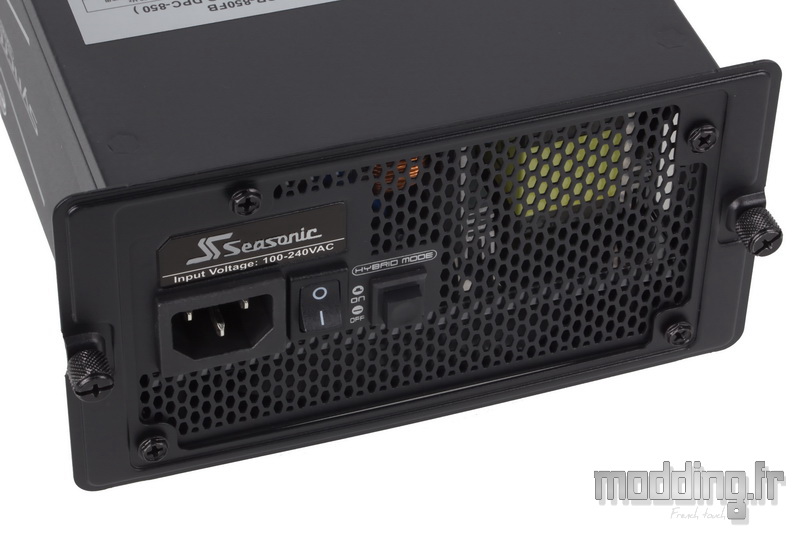

Avec ses 140 mm de profondeur, la Syncro Connect DCP-850 s’avère compacte.

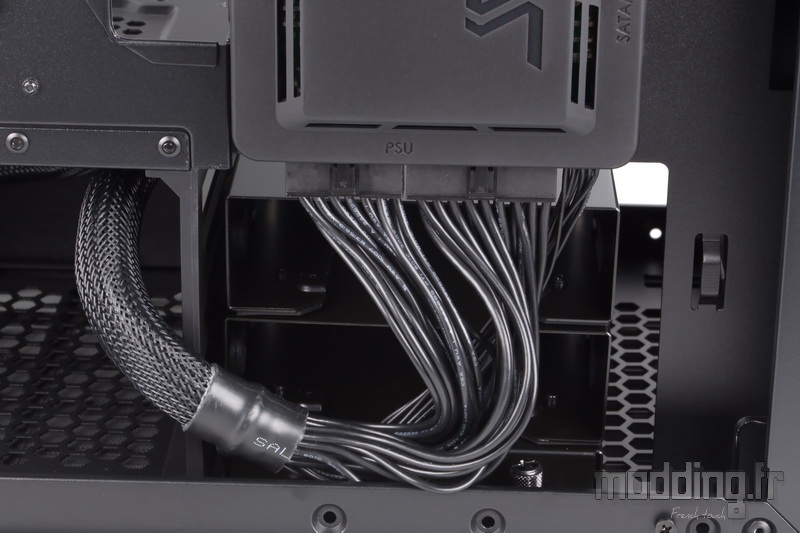

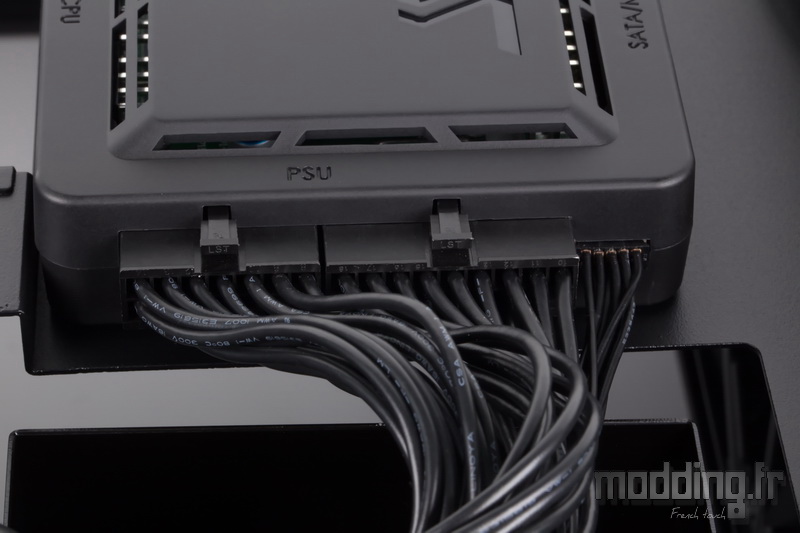

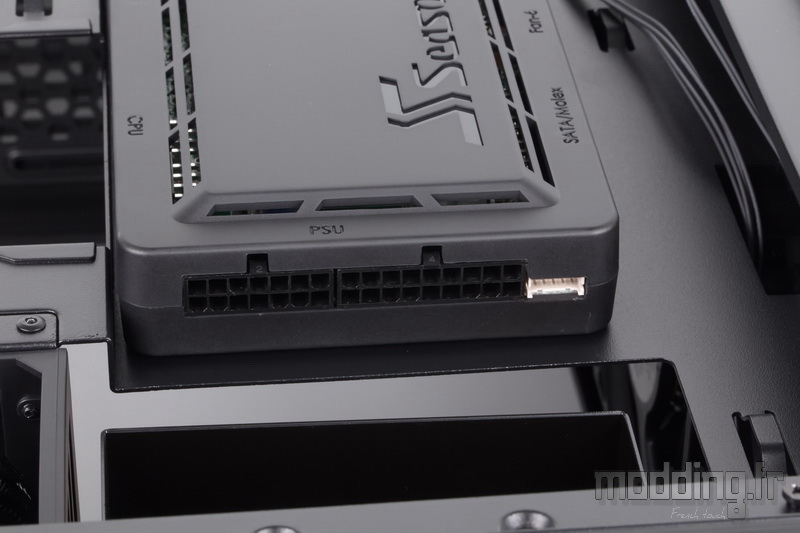

Nous installons le “Connect” de manière à orienter les prises “PSU” vers le bas du boitier.
Cela permet de connecter facilement le câble émergeant de l’alimentation.
N’oublions pas la petite prise 10-pins.
Toutefois, nous conseillons d’effectuer le branchement après avoir glissé les unités de stockage dans la cage HDD.

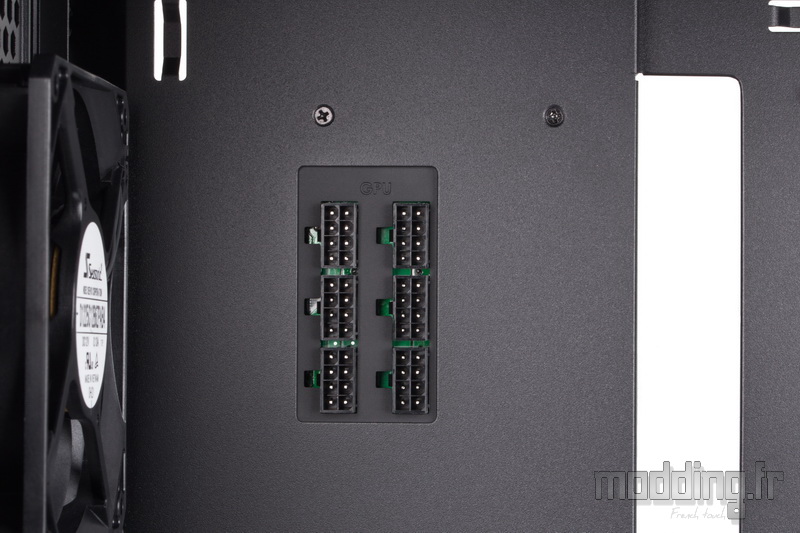

Les ouvertures présentes sur la plaque prolongeant le plateau de la carte mère permettent d’accéder aux prises “GPU” du “Connect”…

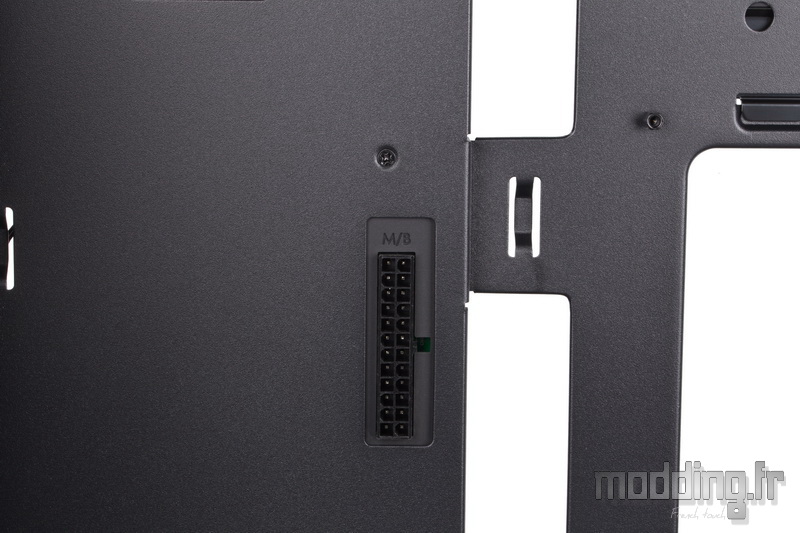

… Ainsi qu’à la prise “M/B”.

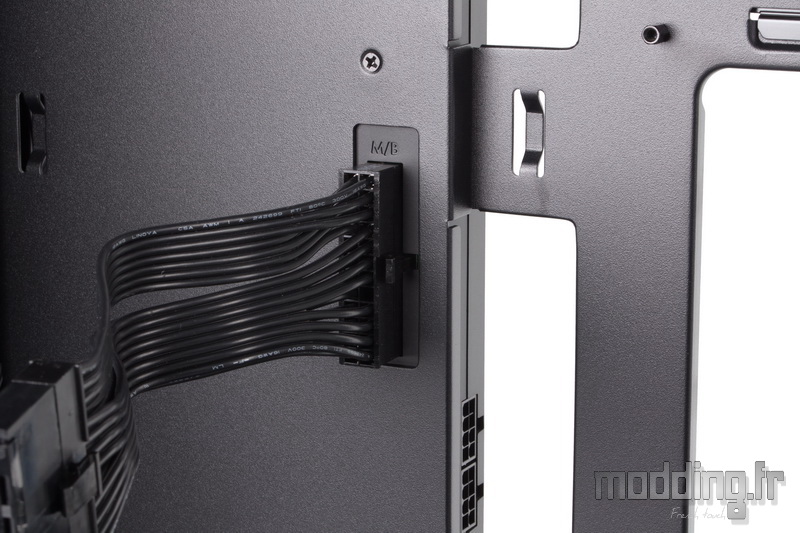

Prise sur laquelle nous allons brancher le câble ATX fourni avec l’alimentation.

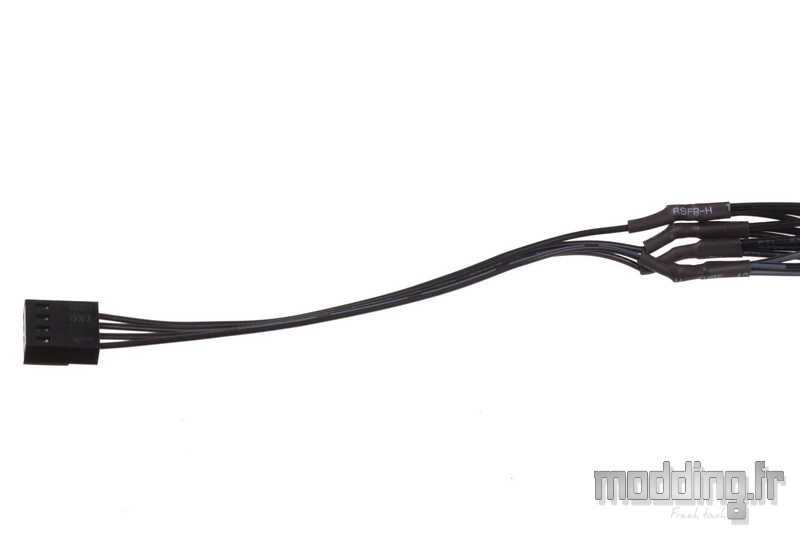

Nous laissons de coté le splitter 3 en 1 réunissant les prises 4-pins des ventilateurs positionnés à l’avant du boitier.

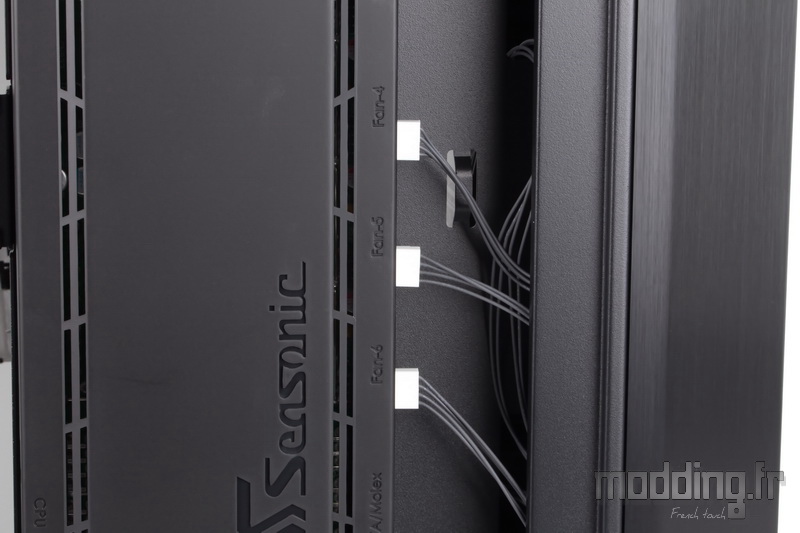

Nous branchons individuellement ces prises sur les ports PWM Fan 4 à 6 du “Connect”.
Les ports PWM Fan 1 à 3 sont dédiés aux éventuels ventilateurs que nous installerons dans la partie haute du châssis.
Le “Connect” dispose sur le bord opposé d’un port PWM pour le ventilateur arrière.

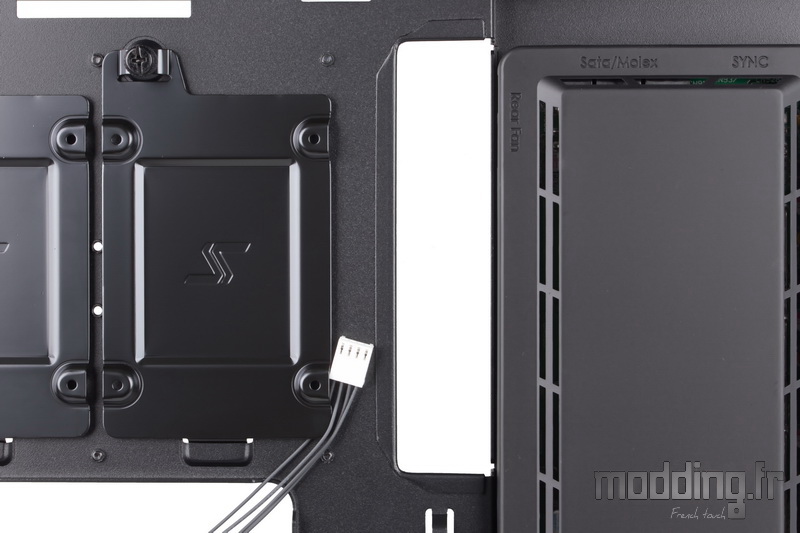

Mais encore faut-il que le câble de ce ventilateur soit assez long pour procéder à son branchement.
Ce n’est malheureusement pas le cas du ventilateur installé à l’arrière du Syncro Q704…
Nous branchons la prise blanche du câble “PWM Sync” sur la prise 3-pins “SYNC” du “Connect” située sur son extrémité supérieure.
Nous connectons la connectique 4-pins de ce câble sur l’une des prises PWM de la carte mère.
Pour rappel, nous disposons de trois longueurs de câble (350 mm , 550 mm ou 750 mm) en fonction de l’emplacement de la prise PWM de ladite carte mère.

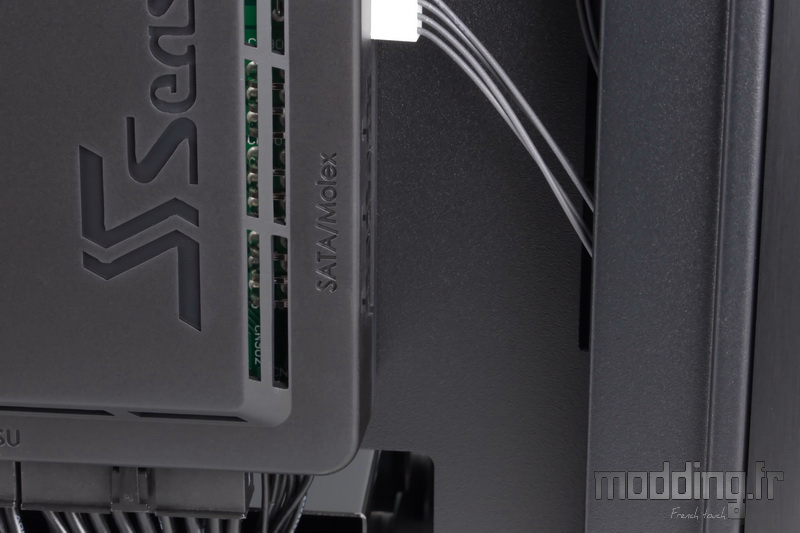

Les prises “Sata/Molex” vont permettre de brancher le câble d’alimentation Sata connectés sur les trois SSD que l’on a installé sur leur support dédié.
Les trois autres prises “Sata/Molex” permettent d’alimenter les éventuels disques durs que l’on a installés dans la cage HDD.
On constate que Seasonic a bien anticipé la position des différentes prises sur son “Connect” pour qu’elles soient au plus près des composants qu’elles vont alimenter.

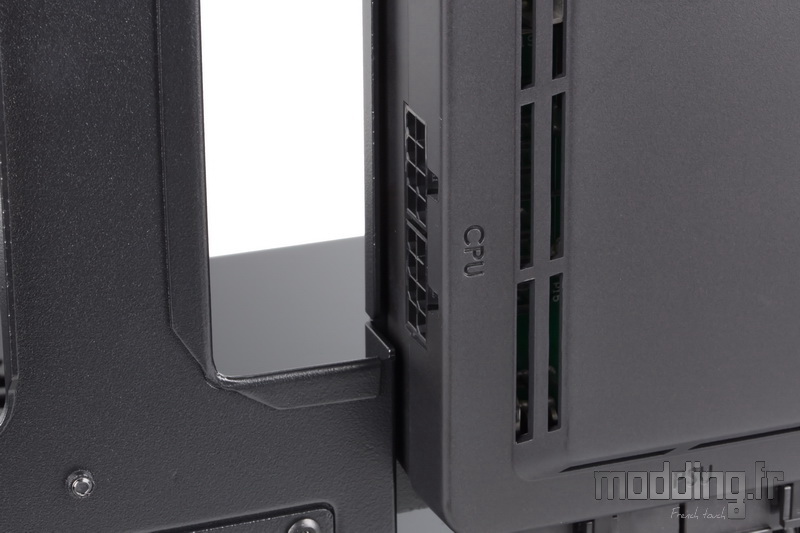

On finit par les prises “CPU” situées à proximité de l’extrémité inférieure du module et orientées vers la carte mère.
