L’alimentation :

L’alimentation incluse dans le bundle du Syncro Q704 prend place dans une boite toute de noir vêtue avec des reflets argentés.
Notre boitier est accompagné d’un bloc en 850 w disposant d’une certification 80+ Platinum.
La garantie est portée à 10 ans.

Même si l’alimentation est issue de la série Prime PX, elle n’en demeure pas moins spécifique au concept “Connect” et est donc accompagnée du module adéquat que nous décrivons dans le chapitre suivant.

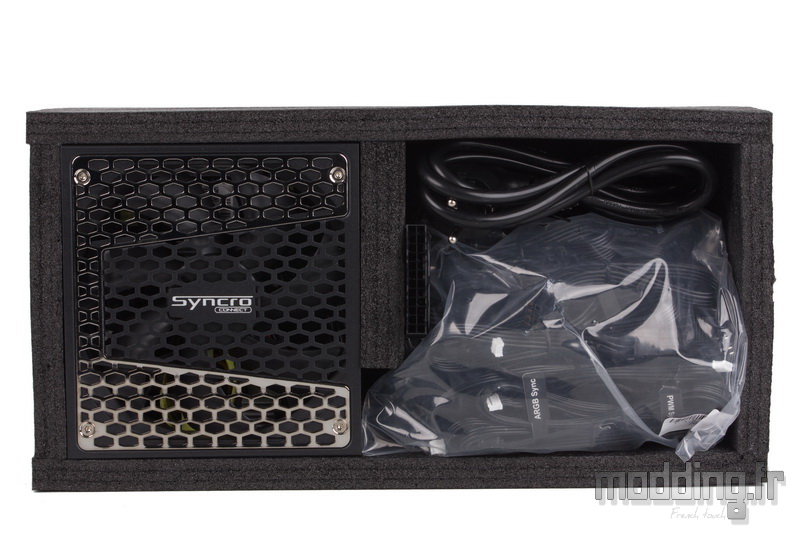

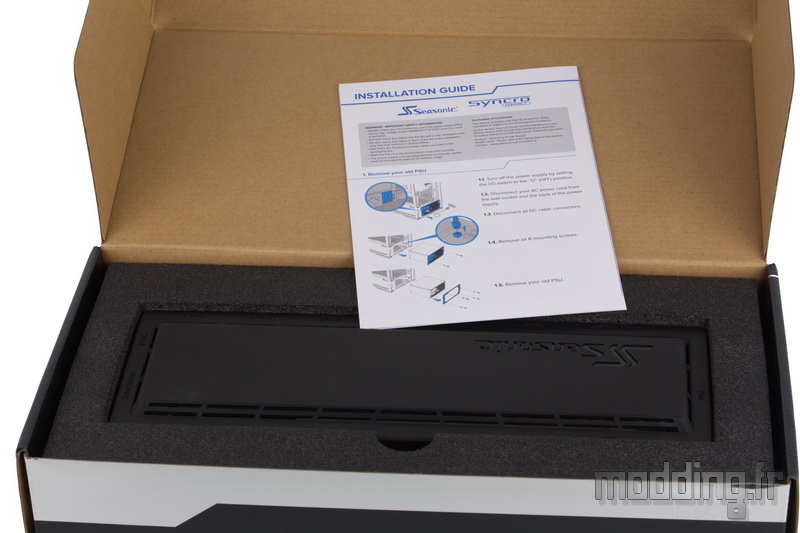

Lorsque nous ouvrons la boite, nous tombons sur une plaque en mousse expansée noire qui recouvre le module “Connect” fort bien protégé par des cales en mousse expansée.
Alors que dessous, nous avons le bloc d’alimentation et l’ensemble du bundle, Seasonic glisse aussi le guide d’installation.

Seasonic ne lésine pas sur la mousse afin de mettre à l’abri le bloc d’alimentation des aléas du transport.

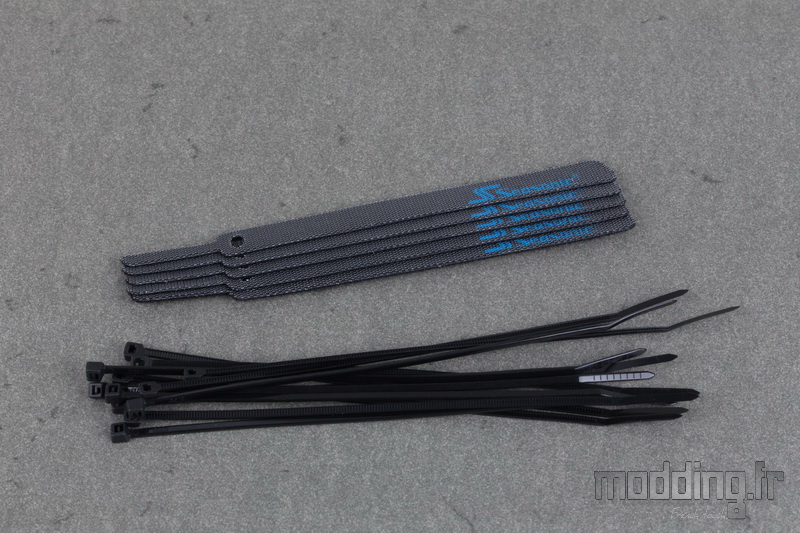

Le bundle est rangé dans un sachet zippé et contient un bon nombre de colliers Serflex ainsi que 5 bandes Velcro estampillées du logo de la marque.

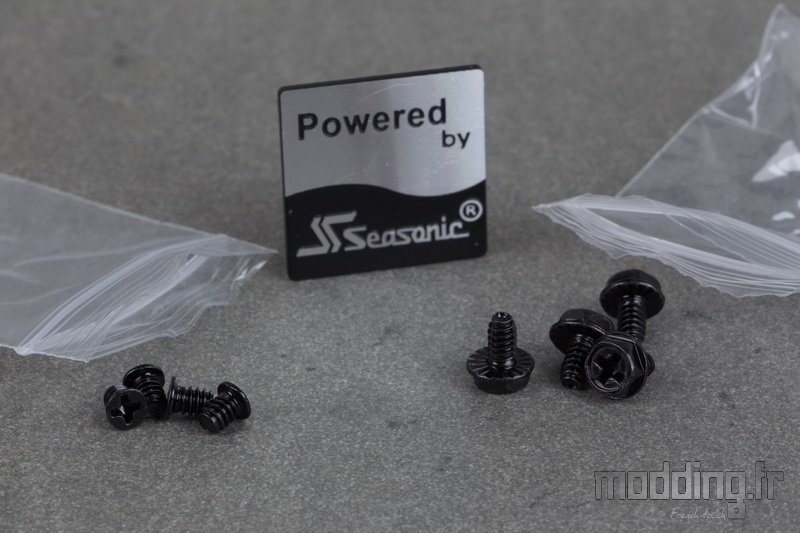

Deux autres petits sachets contiennent des vis UNC-6.32.
Les 4 vis à tête large sont utilisées pour fixer le bloc d’alimentation dans le boitier Syncro Q704.
Les 5 petites vis viennent fixer le “Connect” sur la plaque prolongeant le plateau de la carte mère en lieu et place du cache-câbles.
On a aussi droit à une petite plaque adhésive affichant le logo de la marque.

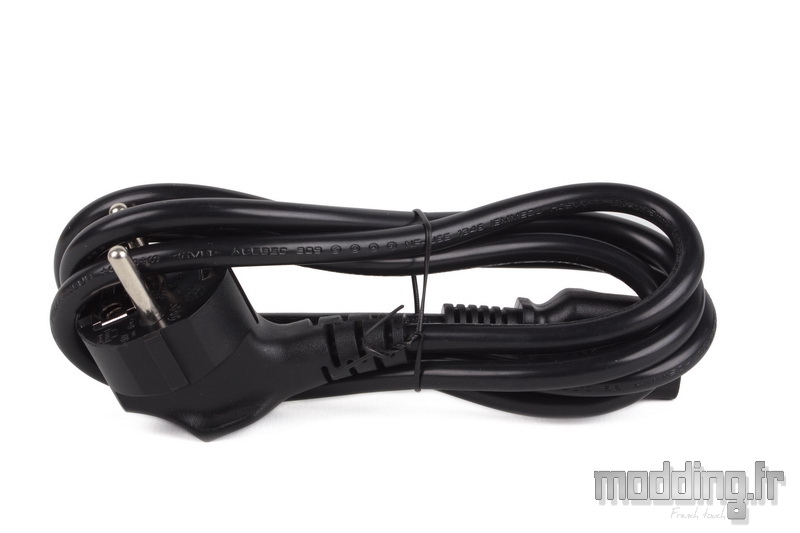

Du côté des câbles, on retrouve le cordon secteur.

Nous avons ensuite les câbles que nous allons brancher sur le module “Connect”.

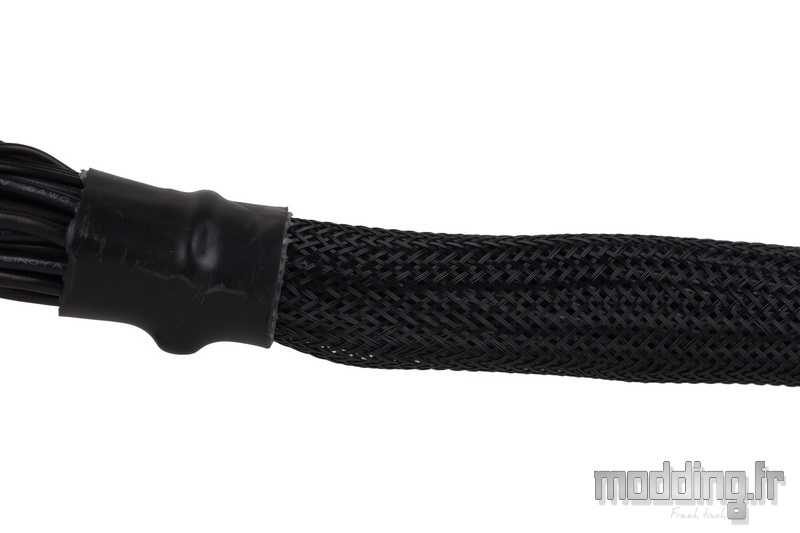

Ils présentent tous un profil plat avec les fils collés les uns aux autres. De plus, nous allons voir que la longueur des câbles est plus courte que les câbles des alimentations classiques.

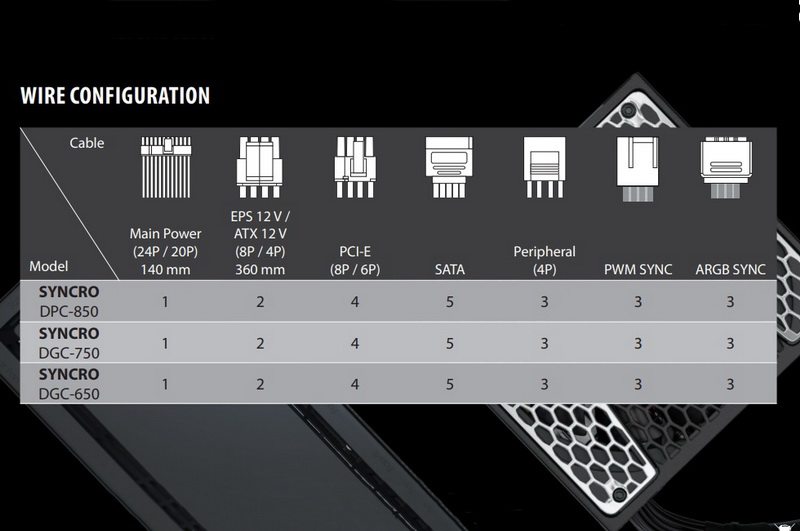

L’allocation est identique selon le modèle et donc la puissance de l’alimentation : 650 W, 750 W et 850 W.

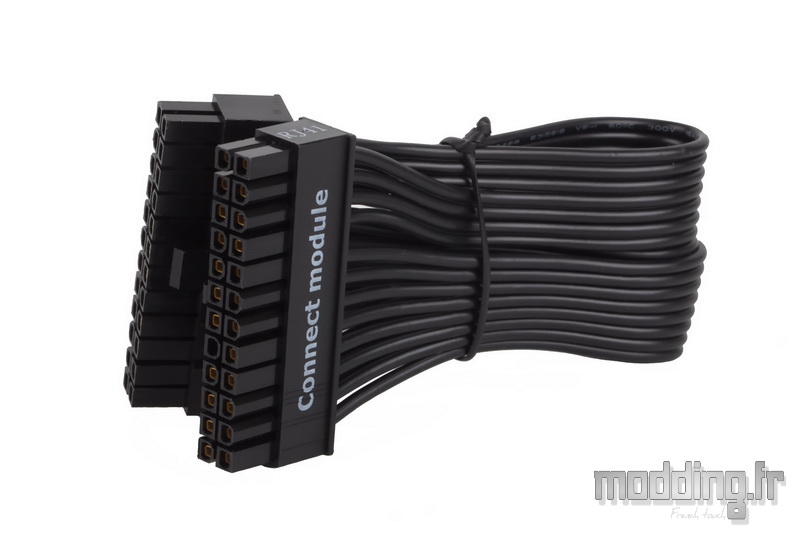

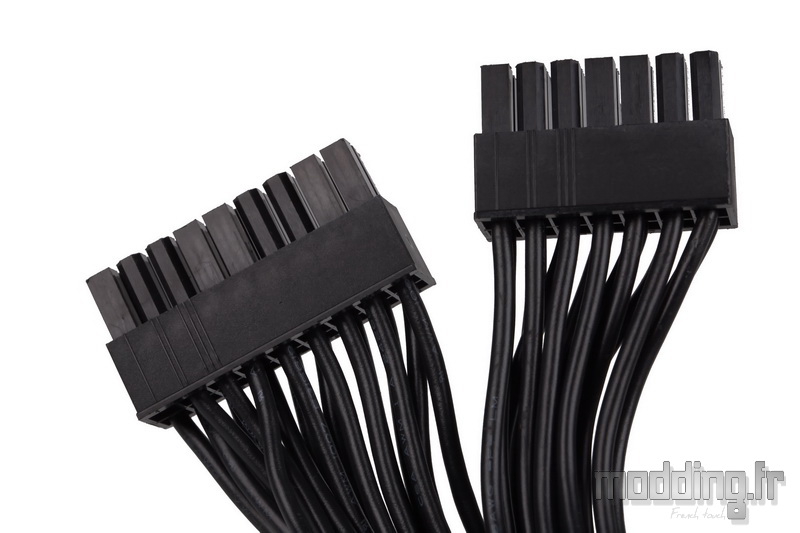

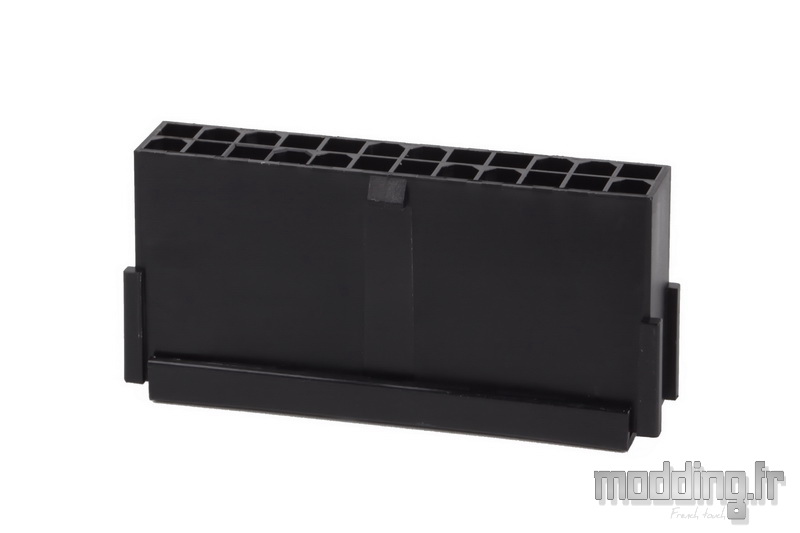

On commence par le câble ATX munis de deux prises de 24 broches. Il mesure 150 mm.
Seasonic identifie chacune de ces prises ce qui nous permet de savoir où les brancher.

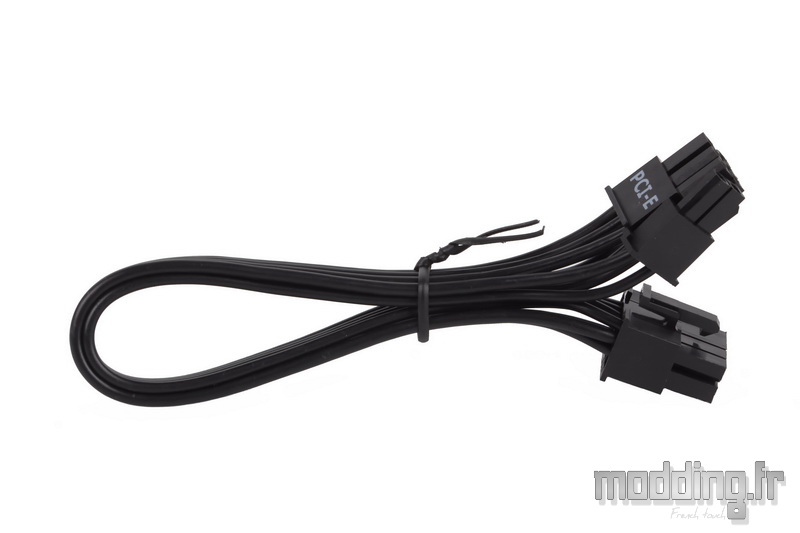

Nous avons 4 câbles PCIe dotés d’une seule prise 6+2 broches.
Deux d’entre eux mesurent 200 mm de long tandis que les deux autres mesurent 300 mm de long.

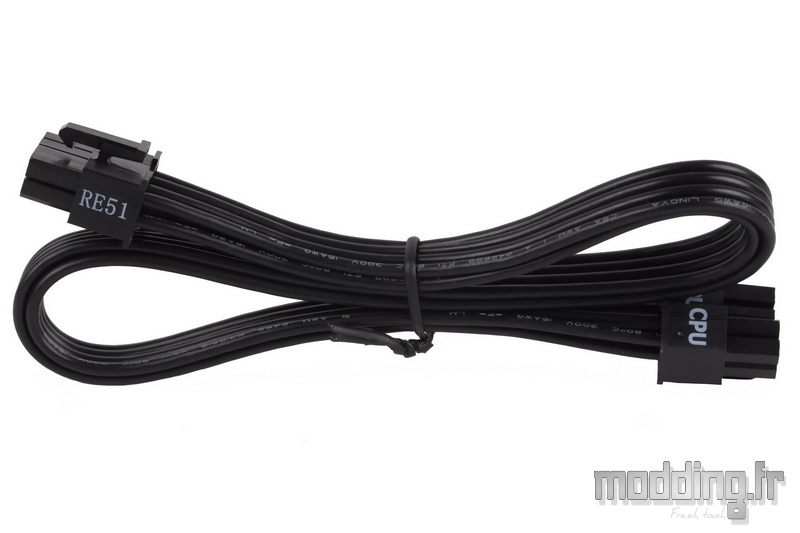

Deux câbles CPU sont présents.
Ils sont munis d’une prise 4+4 broches et mesurent 360 mm de long.

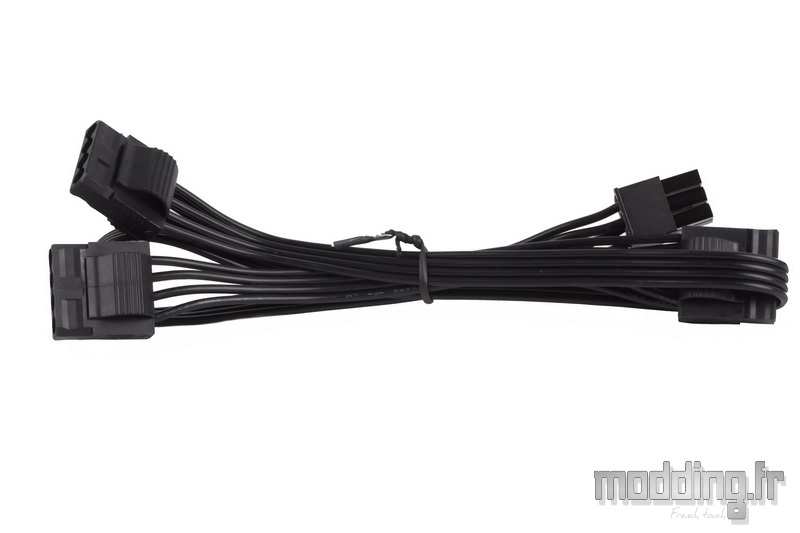

Du côté des périphériques, nous avons un câble dédié aux prises Molex.
Il embarque trois prises droites.
Il mesure 690 mm dans sa totalité avec 120 mm entre chaque prise.

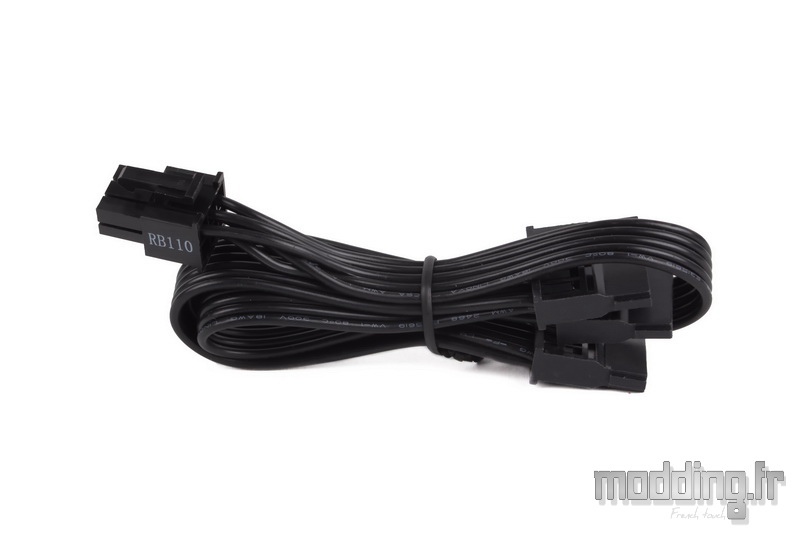

Nous avons un câble doté de trois prises Sata droites.
Il mesure 545 mm dans sa totalité et les prises sont espacées de 140 mm.

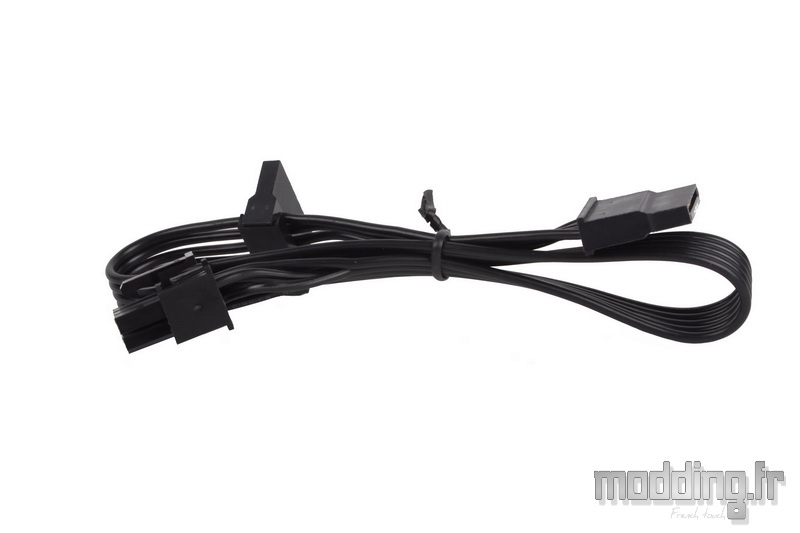

Un second câble embarque cette fois-ci deux prises Sata, dont une coudée à 90°.
Le câble mesure 305 mm dans sa totalité avec un espace de 40 mm entre les deux prises.

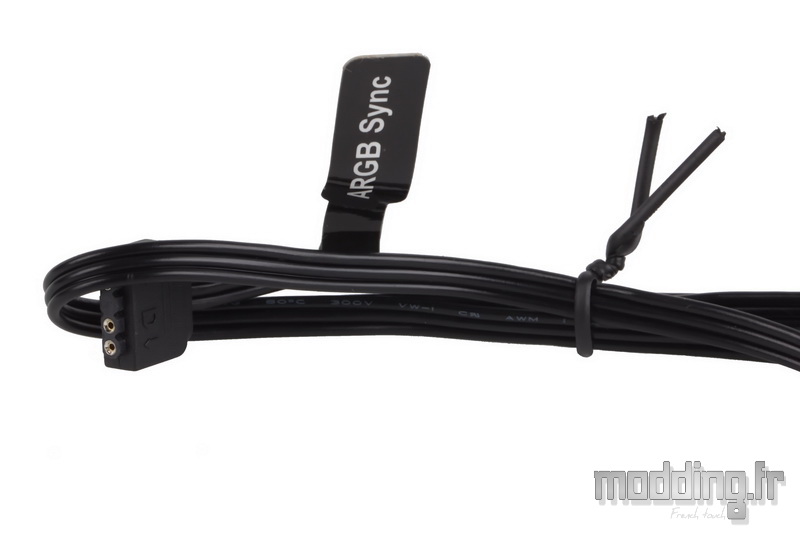

On trouve trois câbles “ARGB Sync” de longueur différente : 350 mm, 550 mm et 750 mm.

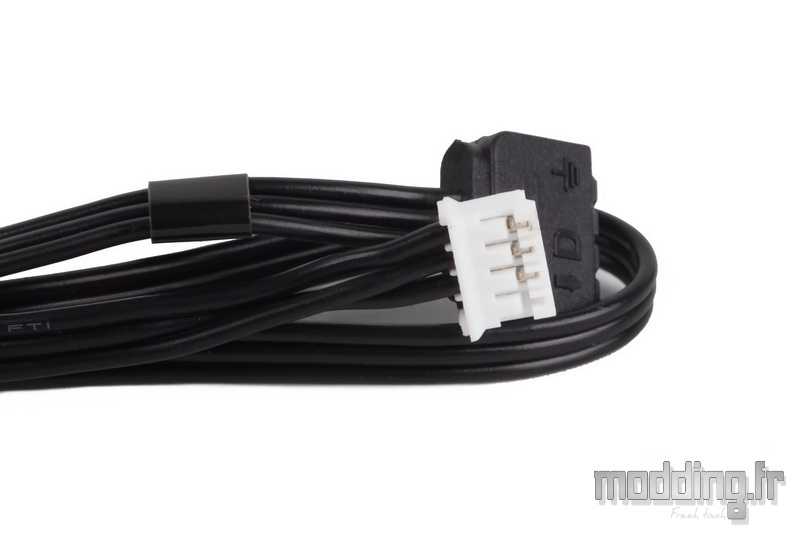

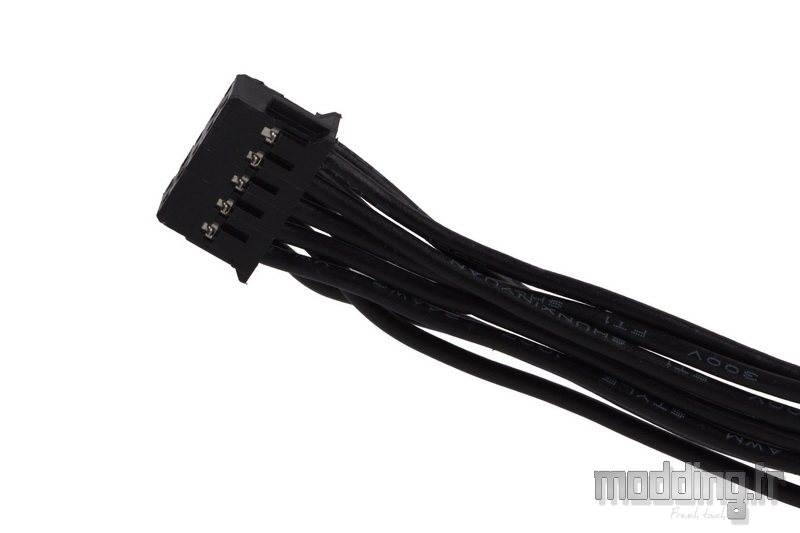

Chacun de ces câbles est muni d’une prise aRGB 5V/D/-/G de type femelle et d’une prise blanche 4-pins.

On finit avec trois câbles “PWM Sync” de longueur différente : 350 mm, 550 mm et 750 mm.

Chacun de ces câbles est muni d’une prise PWM (pour ventilateur) 4-pins de type femelle et d’une prise blanche 3-pins.

Seasonic rajoute une prise de type “Shunt” qui permet de démarrer l’alimentation sans qu’elle soit branchée sur la carte mère.
Pour cela, on connecte cette prise sur la prise 24 broches du câble ATX.

Le bloc d’alimentation spécifique au système “Connect”.

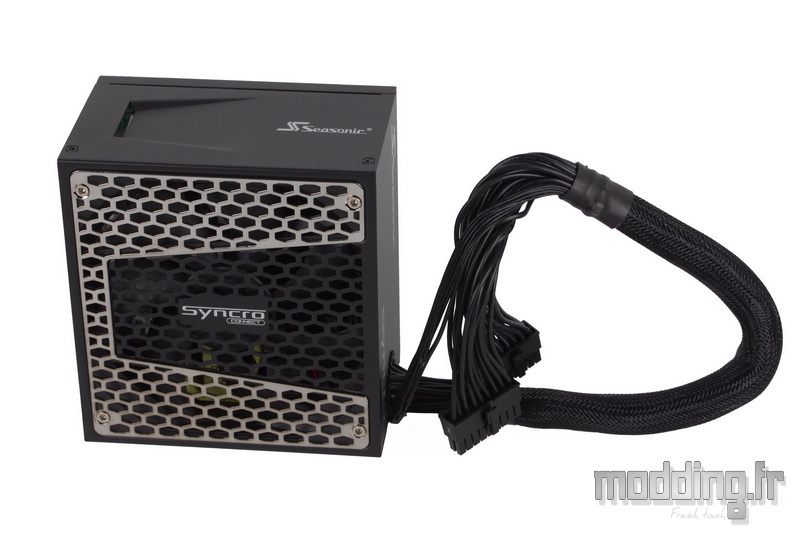

Le bloc reprend à peu de chose près le design de la série Prime PX.

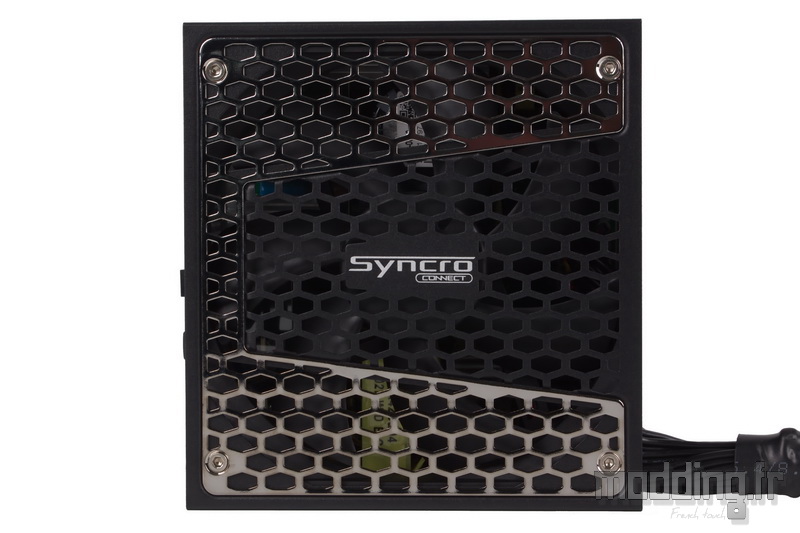

Ainsi, nous retrouvons la grille divisée en deux parties.

La partie en périphérie arbore un aspect métallisé tandis que la partie centrale récupère la couleur noire de l’ensemble du carénage.

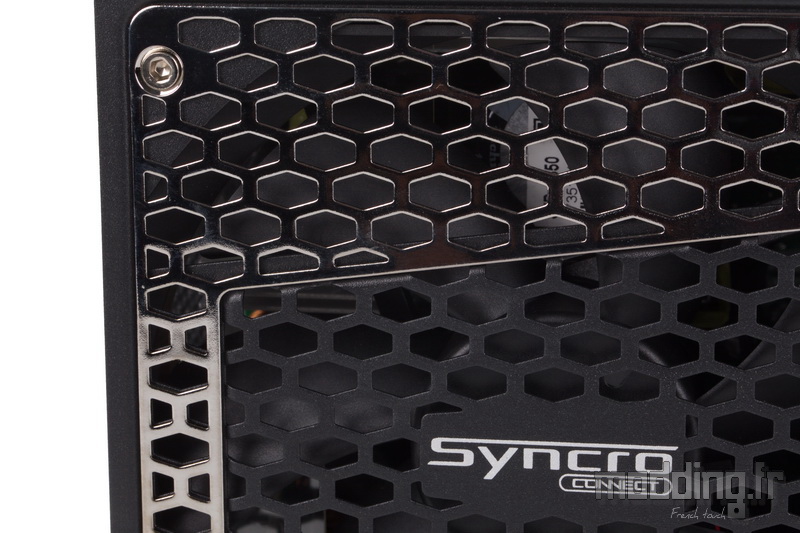

Au centre de la grille, le nom “Prime” laisse sa place au nom de notre alimentation “Syncro Connect”.
Cette grille dissimule un ventilateur de 135 mm de diamètre disposant d’un roulement de type FDB (Fluid Dynamic Fluid).

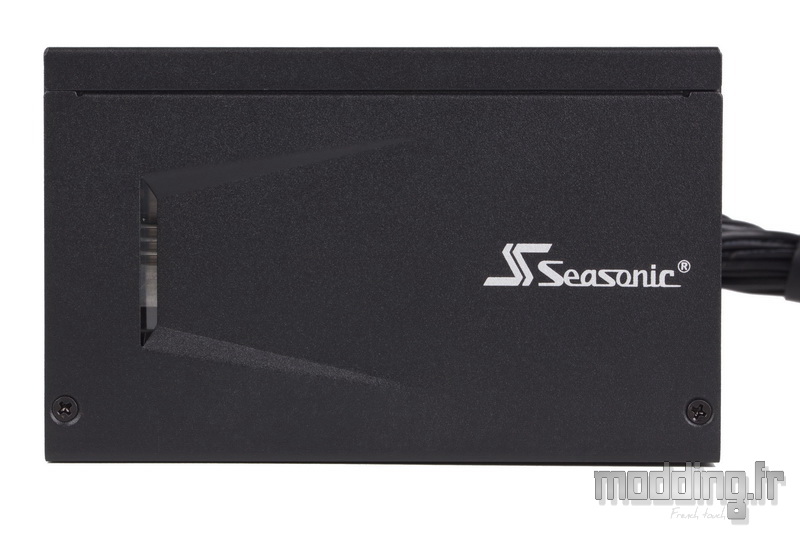

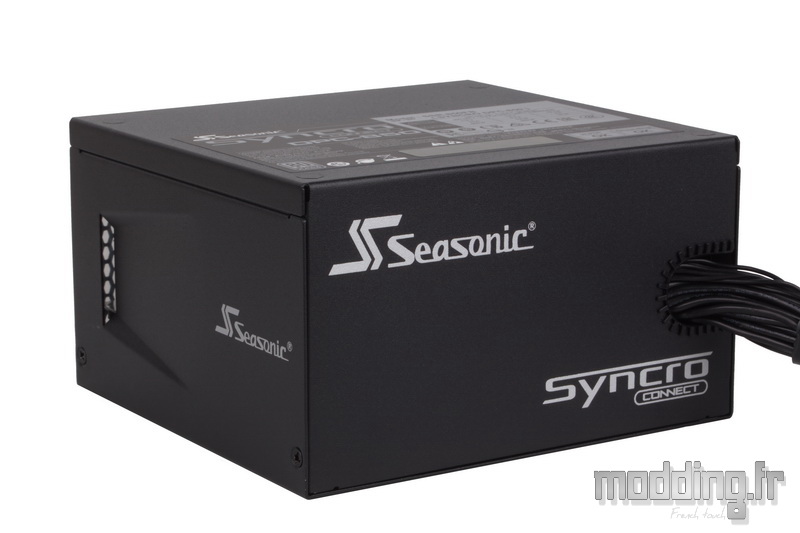

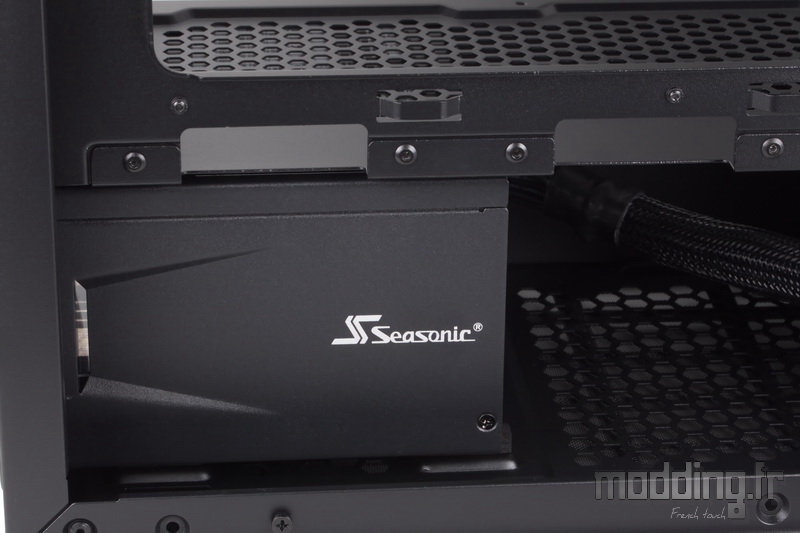

La paroi latérale qui se présente à nous lorsque la face ventilée est orientée vers le sol affiche le logo de la marque en lettres blanches.
Cette inscription s’associe à une ouïe d’aération tel un évent sur un capot de “Muscle Car”.

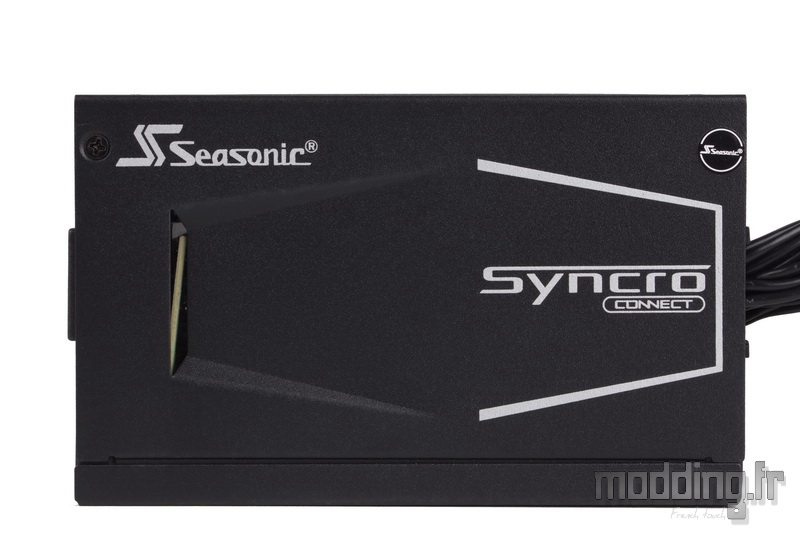

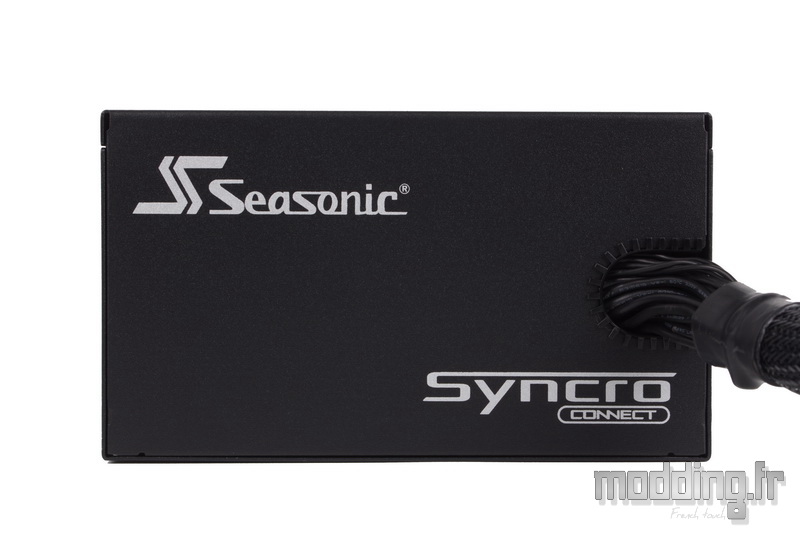

La paroi controlatérale reprend le logo de la marque tout en affichant cette fois-ci le nom de l’alimentation.
On remarque la présence d’une pastille adhésive qui recouvre une des vis. Il s’agit bien sûr du scellé de garantie, une garantie portée à 10 ans.

La paroi arrière présente une large grille afin d’évacuer la chaleur émise par les composants électroniques.

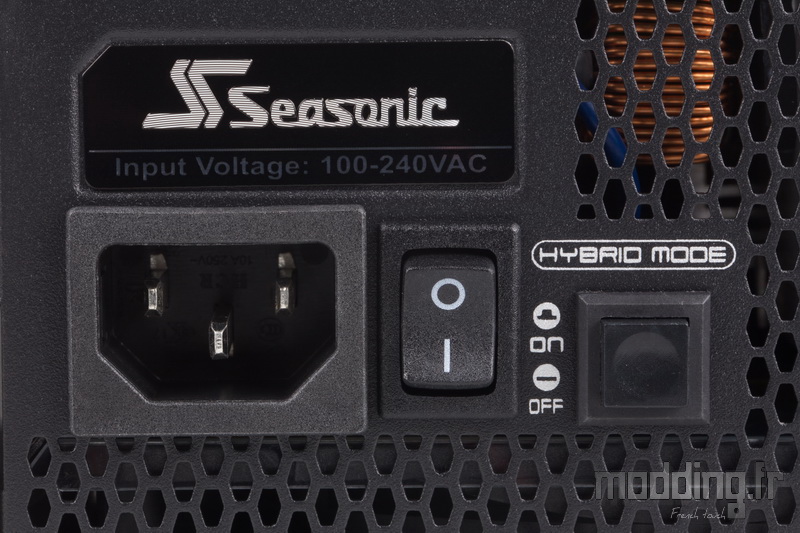

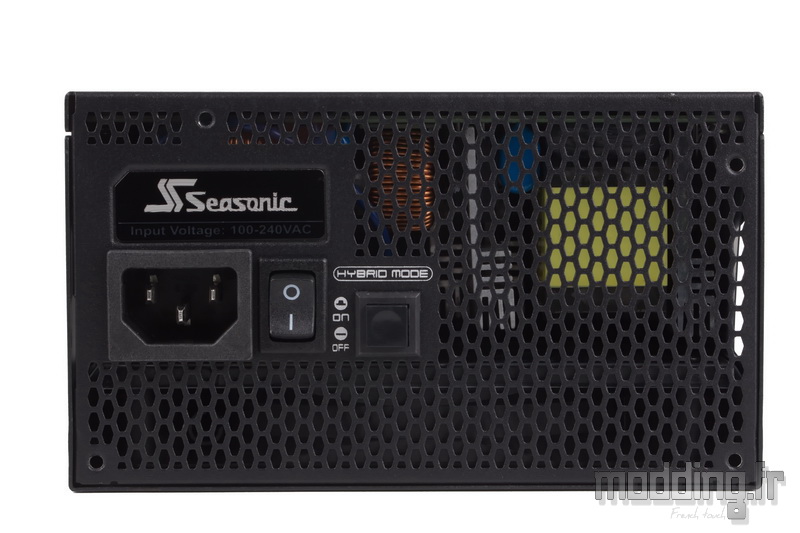

Une plaque noire reprend le logo de la marque et surplombe la prise secteur accompagnée de son interrupteur.
A proximité de ce dernier, nous avons le bouton qui enclenche ou désactive le mode hybride.
Lorsque le bouton est relâché, le mode hybride est alors actif.
La ventilation ne se déclenche qu’à partir d’un certain seuil de charge : 40%.
Si l’on préfère que la ventilation tourne en continu, nous appuyons sur le bouton, désactivant ainsi le mode hybride.
Son installation à l’arrière est des plus appréciable, car cela nous permet d’intervenir sans avoir à ouvrir le boitier.

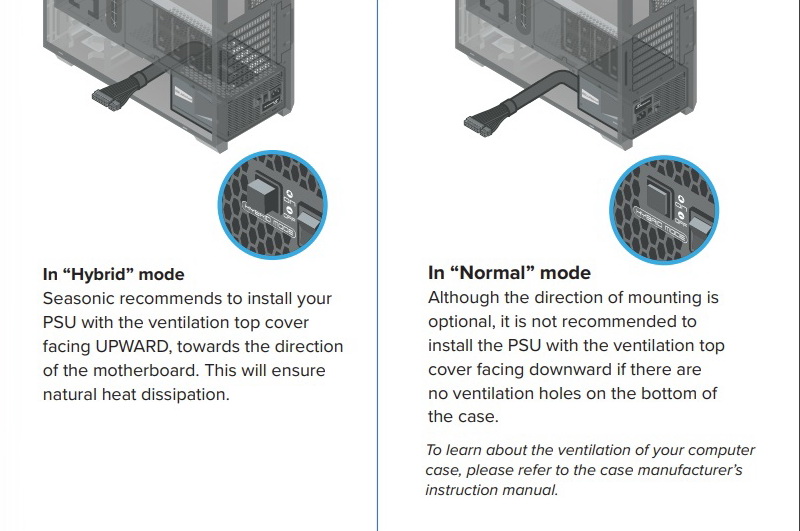

Si l’on se réfère au guide d’installation, Seasonic préconise d’installer le bloc avec sa face ventilée orientée vers le haut du boitier lorsque nous utilisons le mode hybride.

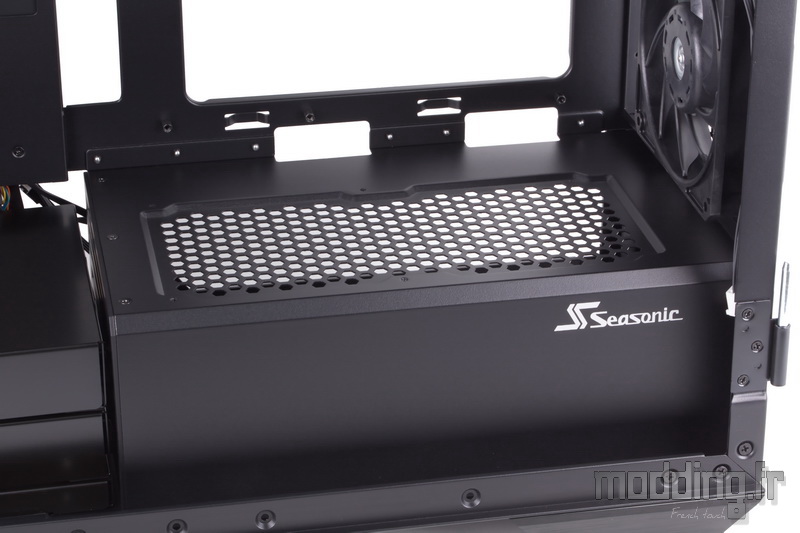

Le cache-alimentation intégrant une grille, cela ne devrait pas poser de problème. D’autant que le boitier Syncro Q704 adopte un format ATX inversé avec la carte graphique dans la partie haute du compartiment principal.

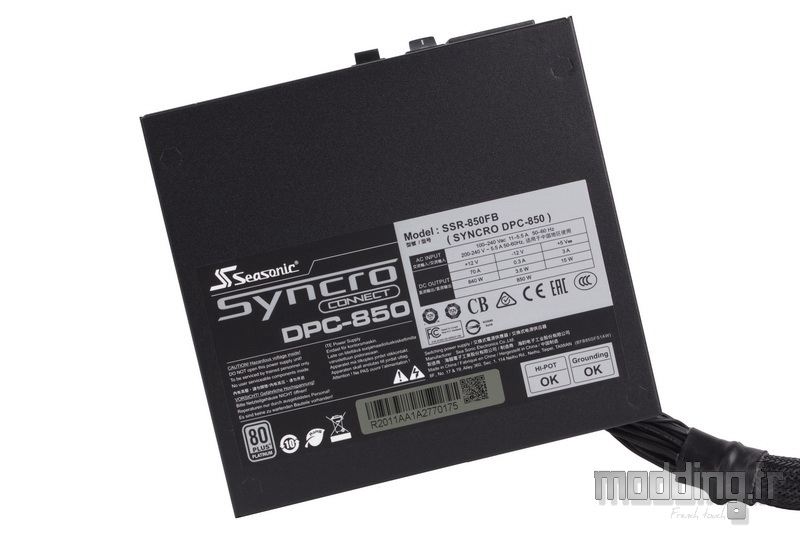

Sur la partie supérieure du bloc, nous avons un large autocollant indiquant le nom du modèle ainsi que le logo de la certification 80+ Gold.
On trouve aussi les caractéristiques électriques de notre Syncro Connect DPC-850.
Seasonic prend le parti du concept monorail. L’intensité appliquée au rail +12 V est de 70 A.
Les précautions d’usage du bloc quant aux risques de choc électrique complètent le tableau.
L’alimentation bénéficie des protections OPP, OVP, UVP, OCP, OTP et SCP.

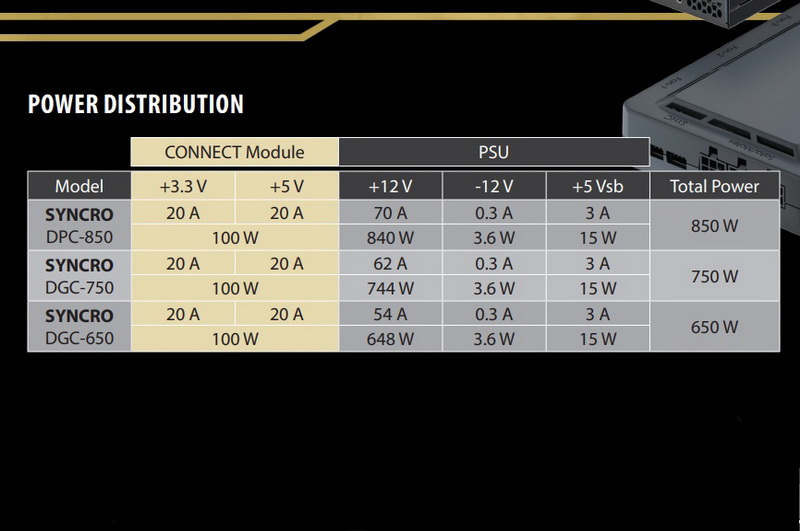

Voici un récapitulatif des caractéristiques électriques de chaque modèle d’alimentation Syncro Connect.
On note que les colonnes, spécifiant l’intensité allouée aux rails +3.3 V et +5 V, portent le nom : Connect Module.
Il s’avère en effet que c’est le module “Connect” qui gère l’alimentation de ces rails à partir du rail +12 V issu de la Syncro Connect DCP-x50.

Voici la paroi qui différencie une Syncro Connect d’une alimentation Prime.
On ne peut que noter l’absence des prises qui sont remplacées par le logo de la marque ainsi que par le nom de l’alimentation.

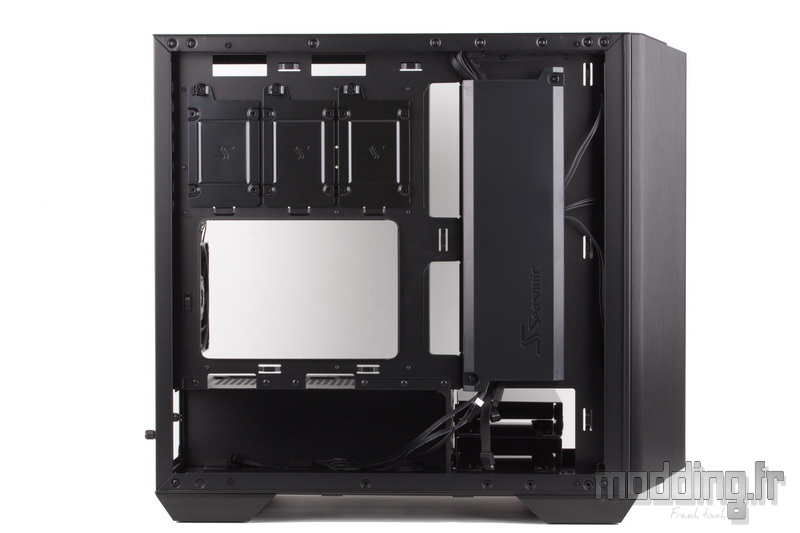

Point de prises certes, mais nous avons un gros câble qui émerge contre la paroi verticale du cache-alimentation lorsque nous installons le bloc dans le boitier avec sa face ventilée orientée vers la base du châssis.
Le bloc mesure 140 mm de profondeur.
