[TEST] Boitier Seasonic Syncro Q704 Connect

L’intérieur :

La porte principale est montée sur des charnières ce qui permet de l’ouvrir sans avoir à la déposer.

La fermeture est assurée par un double dispositif.

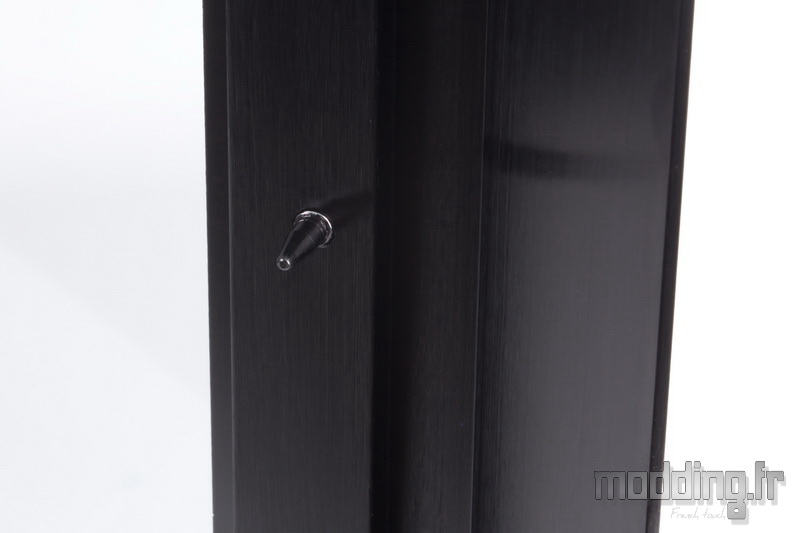

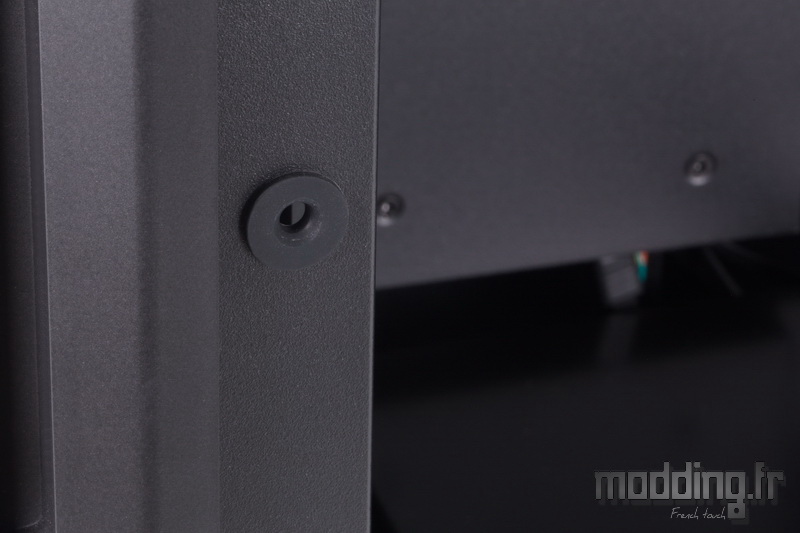

Le premier se positionne au centre du montant antérieur du verre trempé et se présente sous la forme d’un picot métallique.

Il vient s’insérer dans une rondelle en caoutchouc.

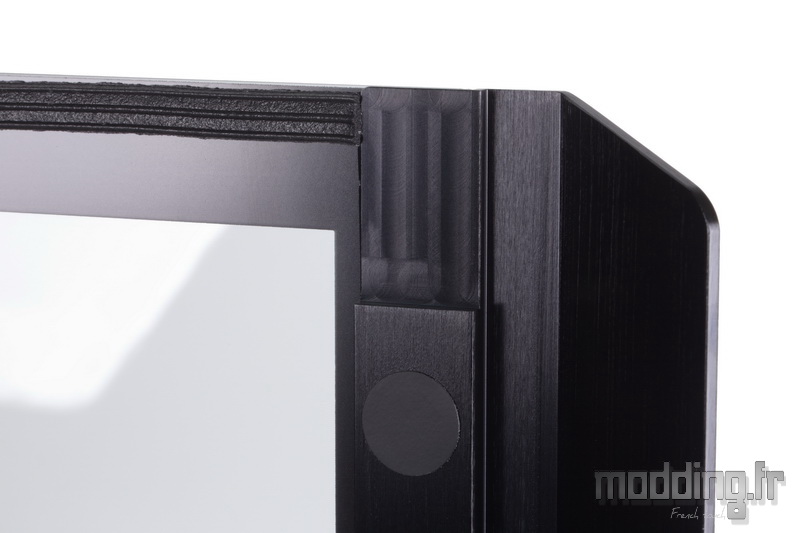

Ce dispositif est secondé par deux pastilles magnétiques qui prennent place sur les coins de la porte.
Au passage, on note la présence de bandes en mousse qui viennent amortir le contact du verre sur l’acier du châssis.

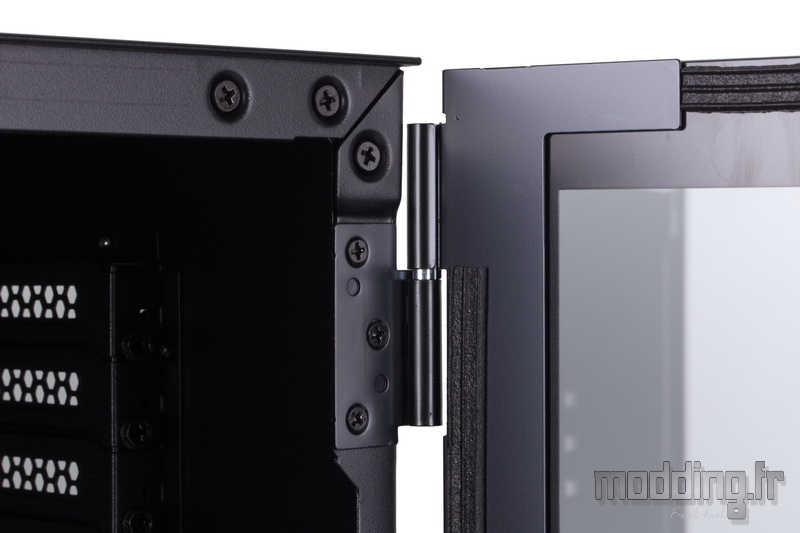

Alors que le charnier (partie fixe) est vissé sur le montant arrière du châssis, la charnière fait partie intégrante d’une pièce en acier scotchée sur la face interne du verre trempé, se dissimulant sous la bande noire qui court sur toute la périphérie de la vitre.
Une troisième bande en mousse occupe le bord arrière de la porte.

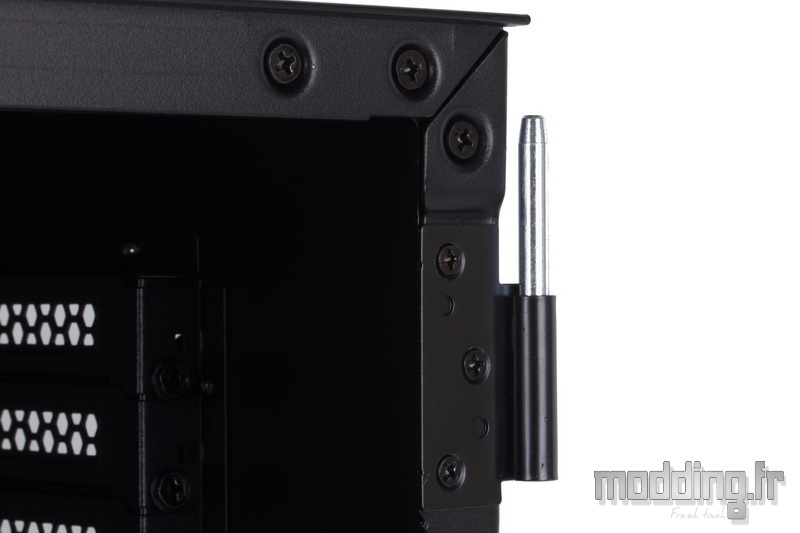

On dépose la porte en la retirant de ses gonds par le haut.
Ces derniers n’ont pas la même taille, le gond inférieur mesure 35 mm tandis que le gond supérieur mesure 30 mm.
Cette différence facilite la remise en place de la porte principale.

La porte controlatérale dispose d’un système de fermeture plus classique.

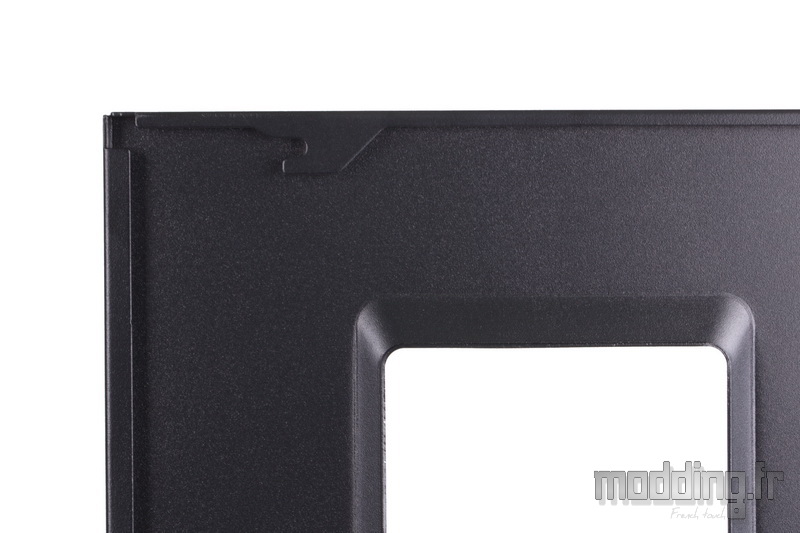

Nous apercevons une des encoches positionnées sur le bord supérieur et inférieur de la structure en acier qui va s’insérer sur une petite vis débordante des rebords du châssis.

Le Syncro Q704 adopte un format ATX inversé tout en gardant une répartition classique dans le sens de la hauteur avec la présence d’un cache-alimentation dans la partie basse du boitier.

Le reste se retrouve basculé à 180°.

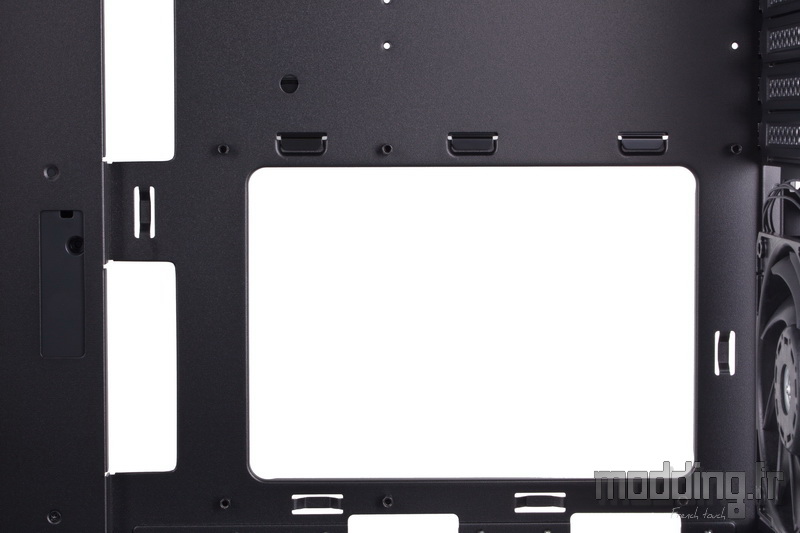

Le plateau de la carte mère est doté d’une très large ouverture pour accéder à l’arrière du socket.
On peut noter que cette ouverture déborde allègrement de l’emplacement destiné à une carte mère au format mini ITX.
Les entretoises sont en place sur le plateau.
Le Syncro Q704 accepte une carte mère au format E-ATX (305 x 277 mm).

On note que le montant arrière du châssis dispose d’une large encoche permettant au tournevis de tomber bien en face de la tête des vis de fixation des équerres.

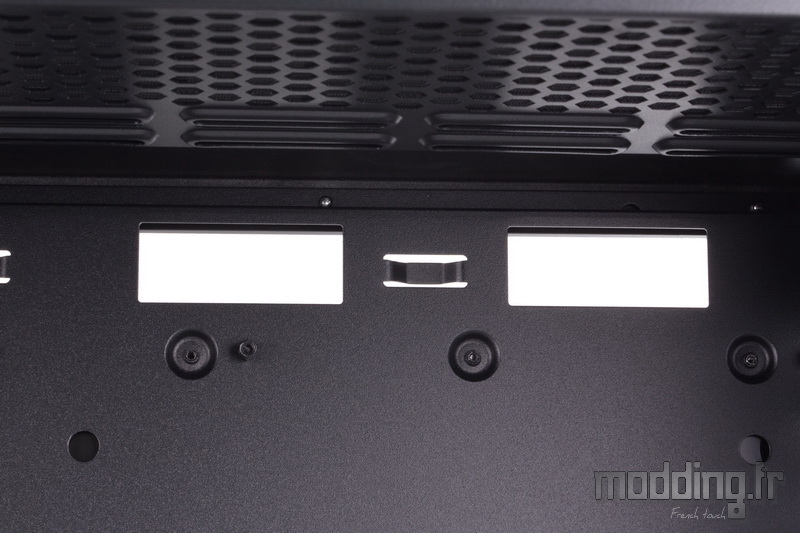

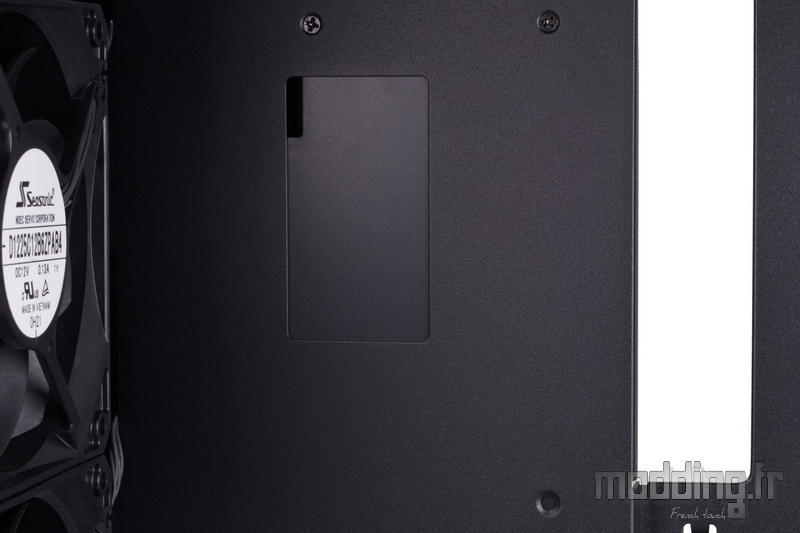

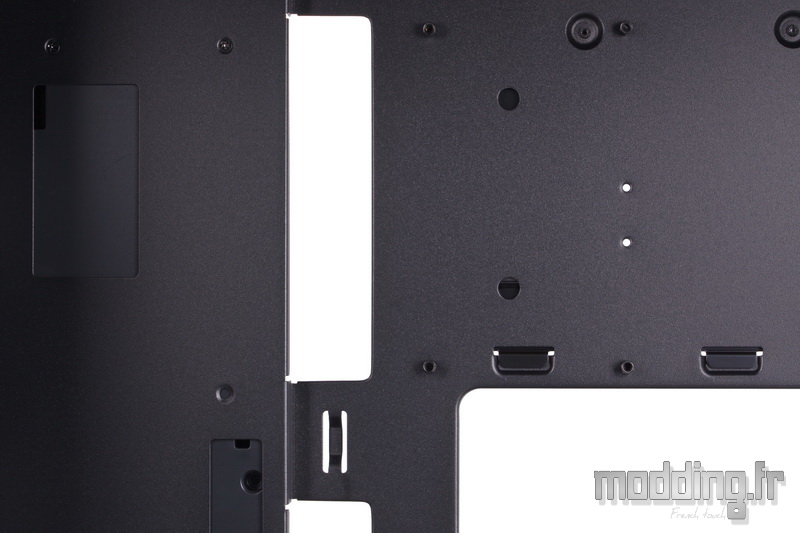

Le bord supérieur du plateau dispose de deux petites ouvertures afin de glisser les câbles issus du panneau des connectiques et les câbles issus d’éventuels ventilateurs installés dans la partie haute du boitier.

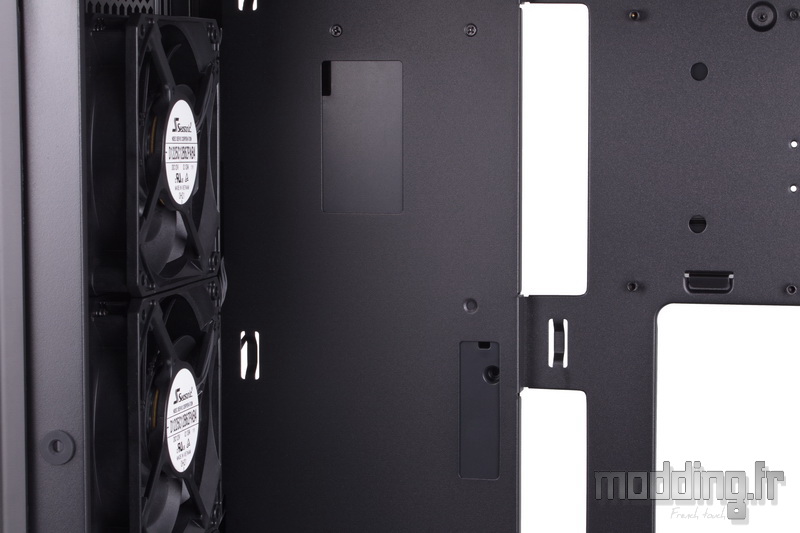

Deux larges ouvertures prennent position à l’avant du plateau de la carte mère.
Elles serviront notamment au passage du câble ATX, du moins lorsque le système “Connect” n’est pas en place.
L’absence de grommet s’explique par le décalage de la plaque prolongeant le plateau de la carte mère qui correspond au bord antérieur de ces ouvertures.

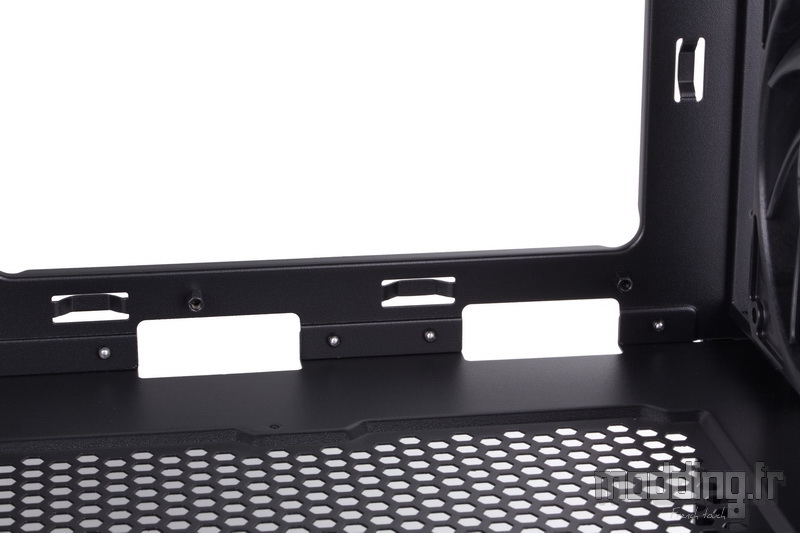

Deux autres petites ouvertures sont mises en place dans la partie basse du plateau de la carte mère à proximité du cache-alimentation.
L’une d’elles permet de glisser le ou les câbles CPU.
Rappelons que la carte mère se retrouve “la tête en bas”.

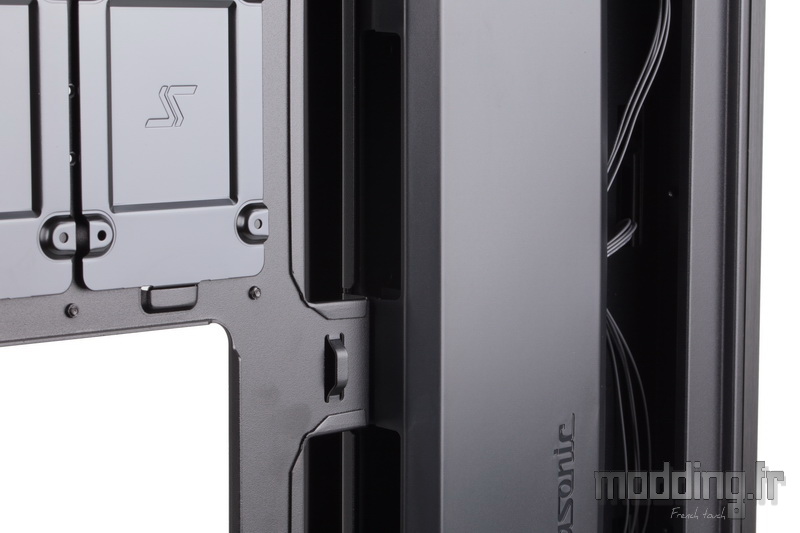

A l’avant du plateau de la carte mère, nous avons une large plaque en acier qui rejoint la paroi antérieure du châssis.

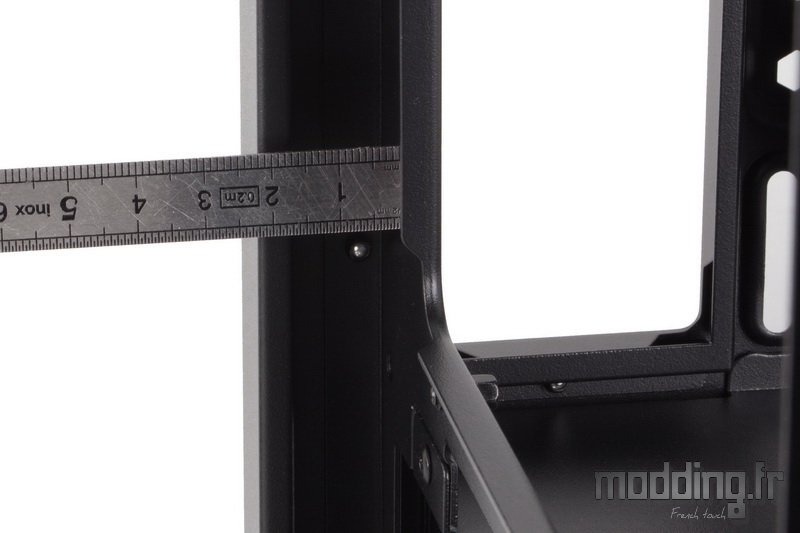

Cette plaque est légèrement décalée d’une douzaine de millimètres vers le compartiment principal dans le but de laisser un peu plus de place du côté des coulisses pour le cache-câbles (ou le système “Connect”).

On aperçoit d’ailleurs la face interne de cet accessoire en plastique à travers les deux ouvertures pratiquées sur cette paroi en acier.
D’origine, le Syncro Q704 n’embarque pas le système “Connect” qui se trouve dans le bundle de l’alimentation. Le boitier est alors équipé d’un cache-câbles qui comme nous allons le voir un peu plus bas se présentent sous la forme d’un module en plastique reprenant les dimensions du système “Connect”.
Ainsi, si l’alimentation vendue avec le boitier vient à rendre l’âme (la garantie est de 10 ans), nous avons la possibilité d’installer une alimentation classique au sein du boitier.
A noter qu’en Europe, le Syncro Q704 est vendu d’office avec son alimentation alors qu’outre-Atlantique le boitier est vendu seul et l’alimentation en tant qu’option.

Dans la partie basse du châssis, nous avons le cache-alimentation qui n ‘occupe pas toute la profondeur du Syncro Q704.

Constitué d’acier, il présente un biseau au niveau de son arête.

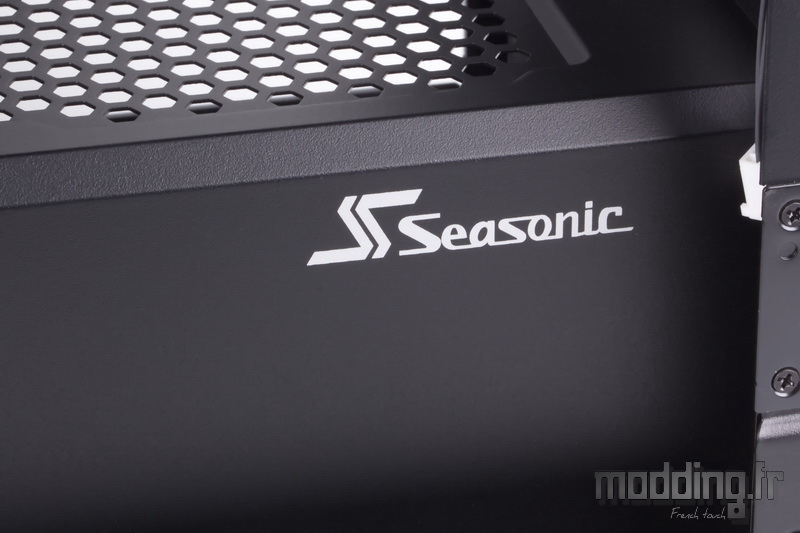

Seasonic imprime son logo en lettres blanches sur la partie arrière.

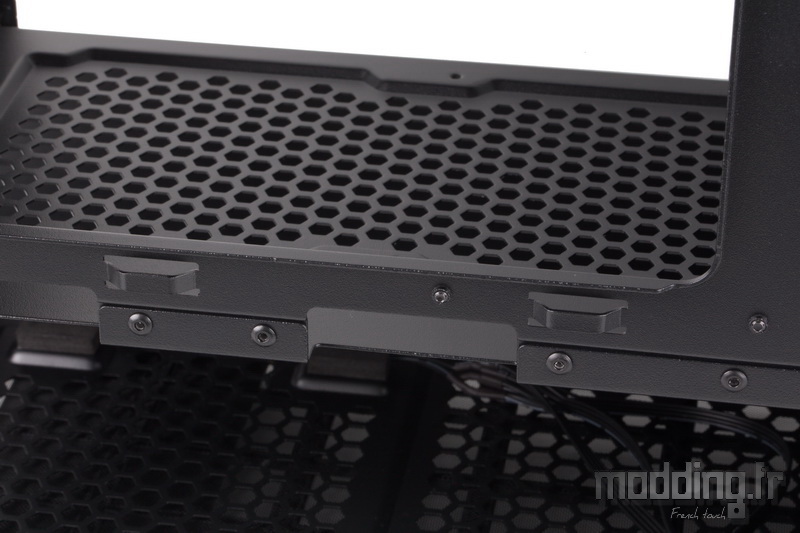

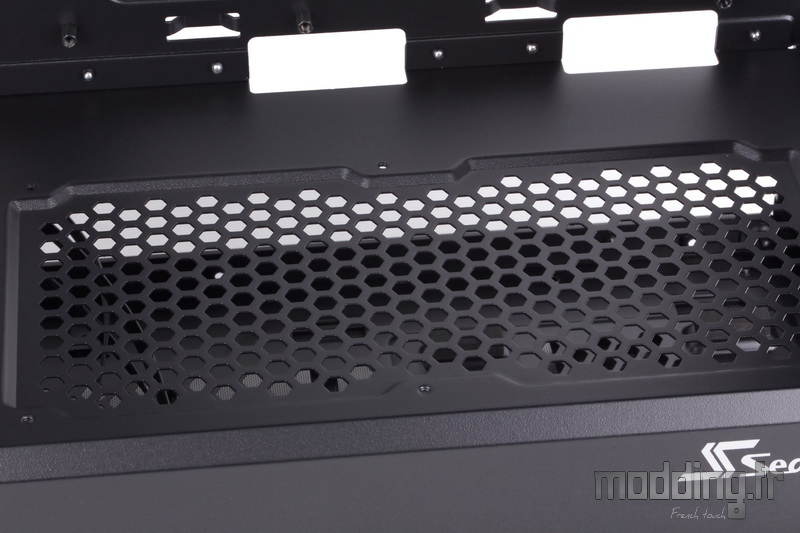

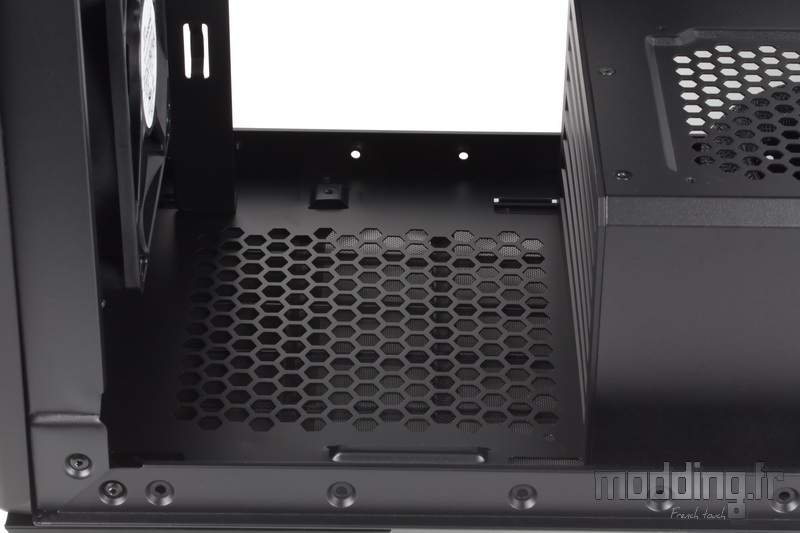

Le plateau du cache est occupé par une large grille en nid d’abeilles.

Comme l’espace arrière sous-jacent est occupé par le bloc d’alimentation, seule la partie antérieure de cette grille dispose de 4 orifices taraudés (UNC-6.32) afin d’installer un ventilateur en 120 mm.

A l’avant du cache-alimentation, nous avons la cage HDD composées de deux compartiments en acier accessible du côté des coulisses.
Au passage, on remarque que la paroi antérieure du cache-alimentation est vissée au reste du carénage.

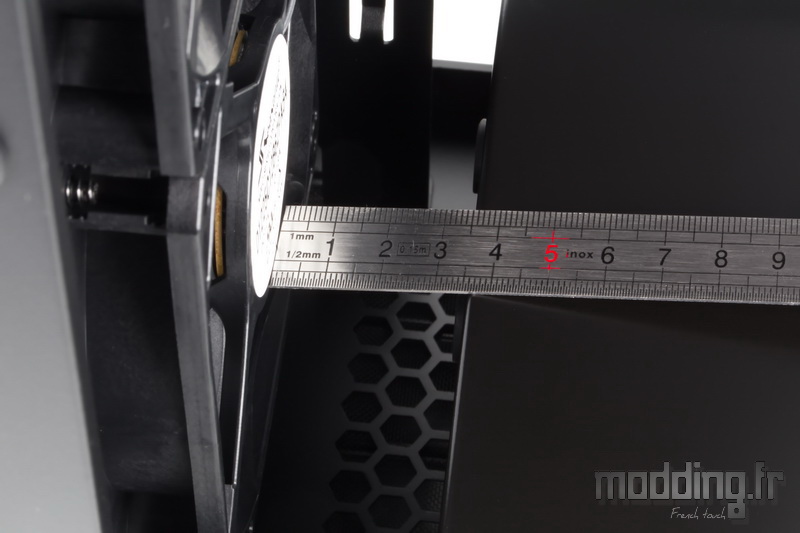

Nous avons 35 mm de place disponible pour insérer un radiateur de Watercooling ce qui convient pour les systèmes de type AIO (radiateur de 27 mm d’épaisseur).

Si nous désirons installer une boucle de Watercooling personnalisée, nous avons la possibilité de retirer la cage HDD du châssis.
Nous verrons lors du montage qu’il est aussi possible de glisser la cage HDD sous le cache-alimentation.

En remontant vers l’arrière du boitier, nous avons un premier ventilateur en 120 mm positionné en extraction.

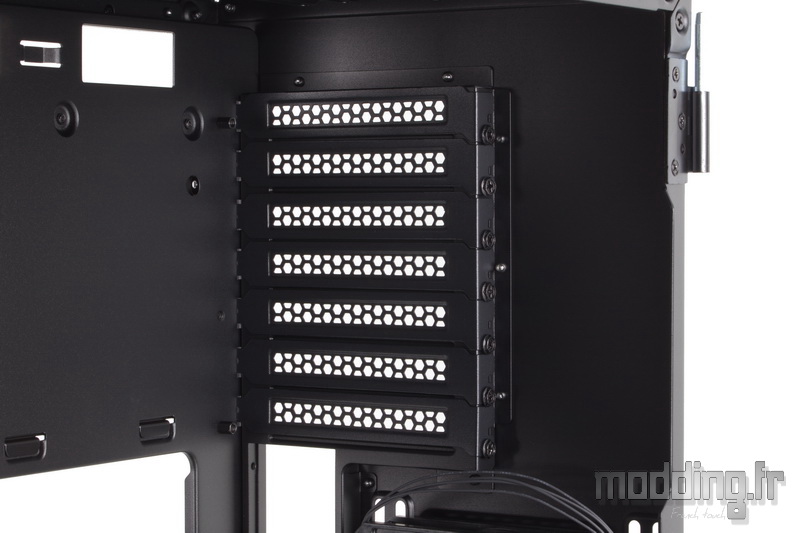

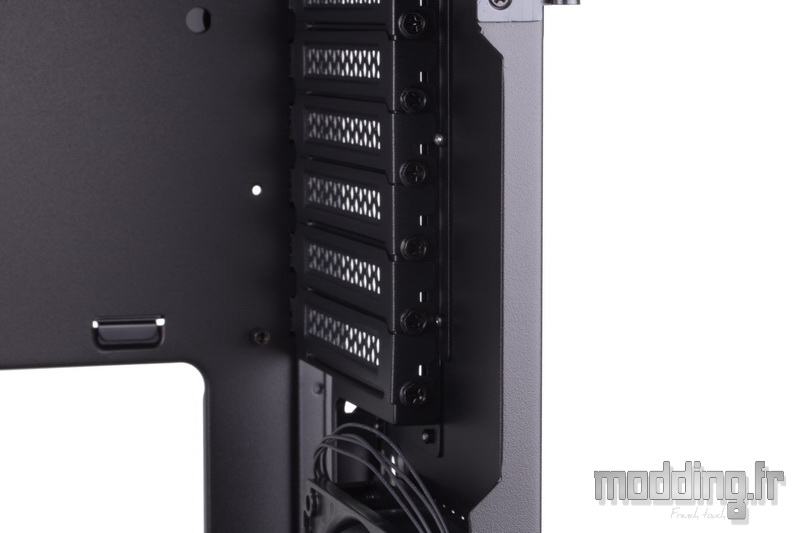

Plus haut, on retombe sur les 7 équerres PCI.

Dans la partie supérieure du châssis, nous retrouvons l’emplacement pour trois ventilateurs en 120 mm ou en 140 mm.

L’emplacement de ventilation avant du Syncro Q704 est occupé par trois ventilateurs en 120 mm.
Seasonic collabore avec la société Nidec en ce qui concerne l’ensemble de ces ventilateurs.
Nidec est la marque qui participe aussi à la conception des ventilateurs Gentle Typhoon. On peut d’ailleurs s’apercevoir que les deux modèles arborent un design assez proche.

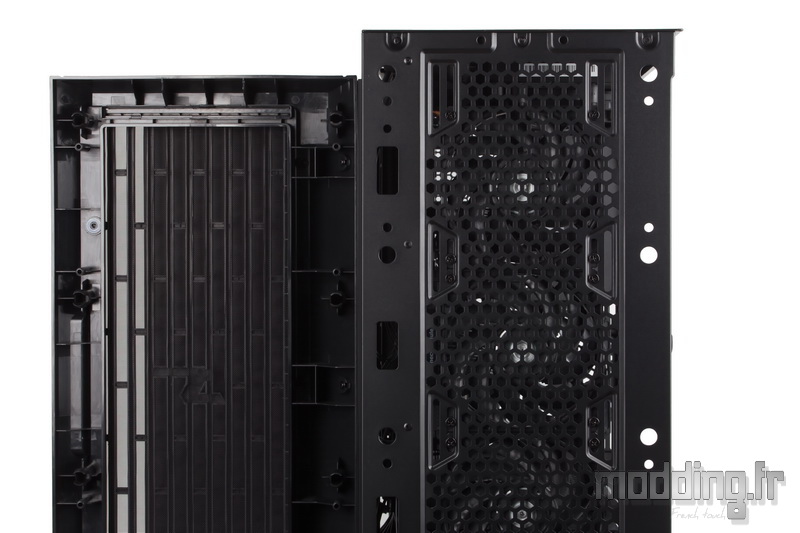

Il faut complètement retirer la façade pour accéder à la fixation de ces ventilateurs.
Pour cela, on glisse les doigts sous le bord inférieur de la structure en plastique et l’on tire vers soi.

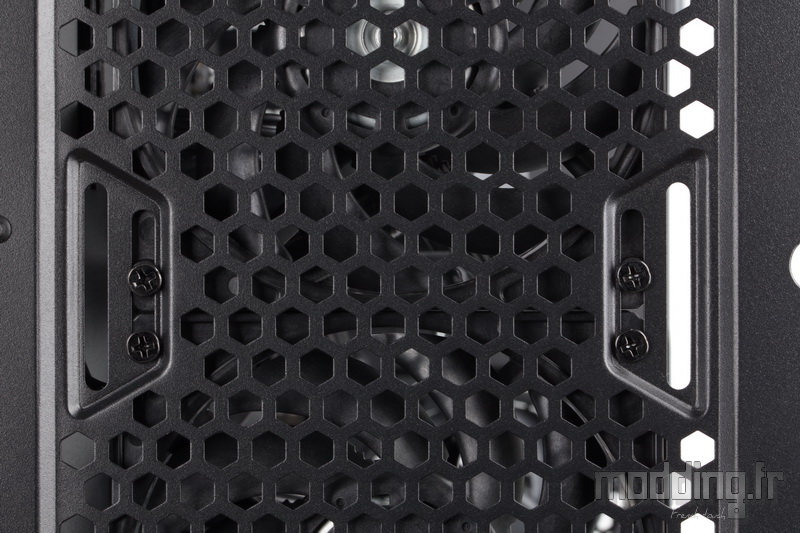

La paroi antérieure du châssis peut accueillir jusqu’à trois ventilateurs en 120 mm ou en 140 mm.
La forme oblongue des points de fixation permet d’ajuster la hauteur des ventilateurs ou celle d’un radiateur de Watercooling (taille maximale : 360 ou 280).

Les coulisses du Syncro Q704 sans le système “Connect”.

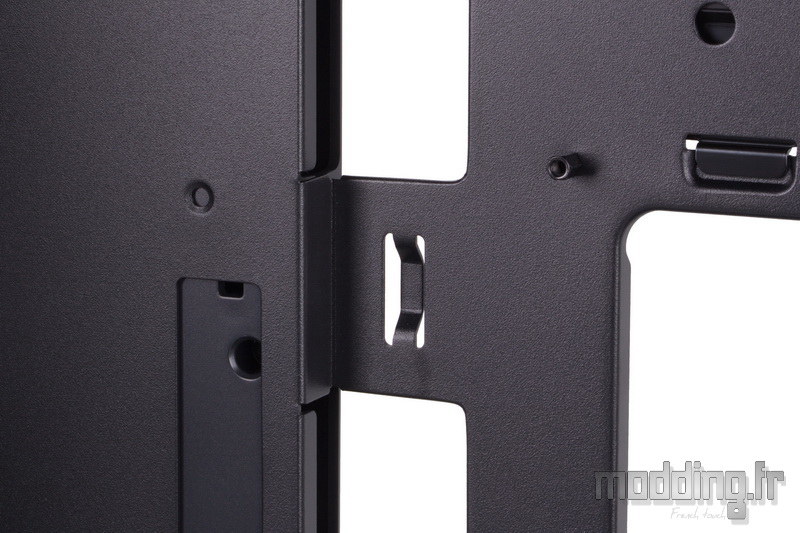

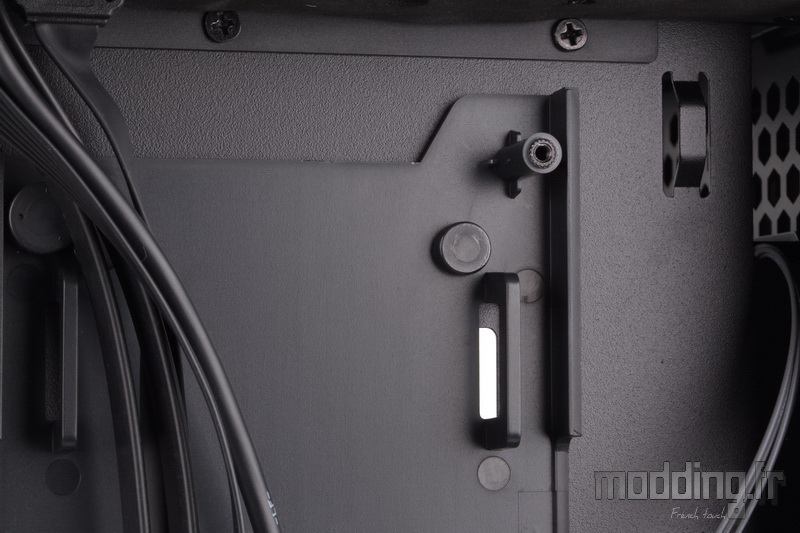

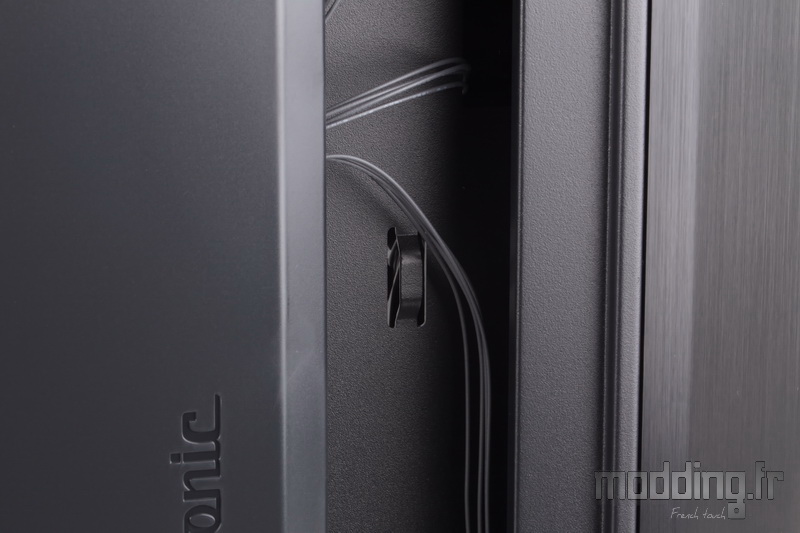

Seasonic met en place quelques points d’ancrage répartis sur l’ensemble du plateau de la carte mère.

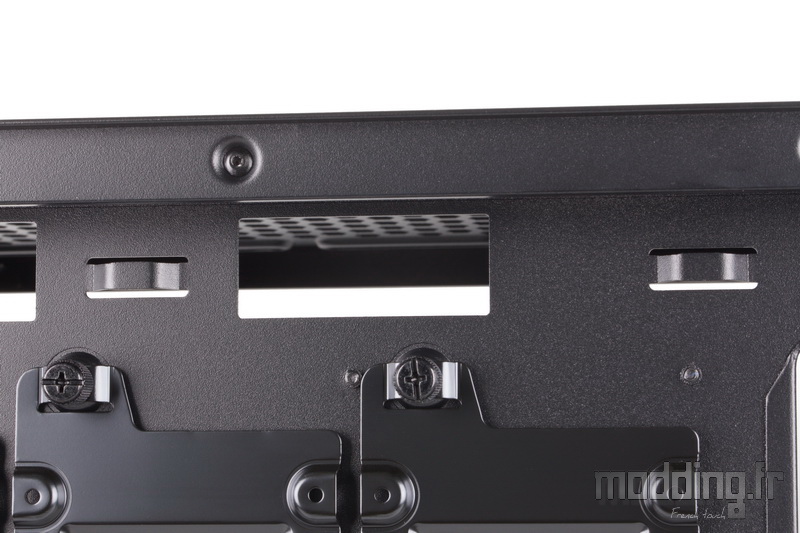

Deux points sont positionnés au-dessus du compartiment de l’alimentation.

Deux autres prennent place à proximité des ouvertures supérieures du plateau de la carte mère.

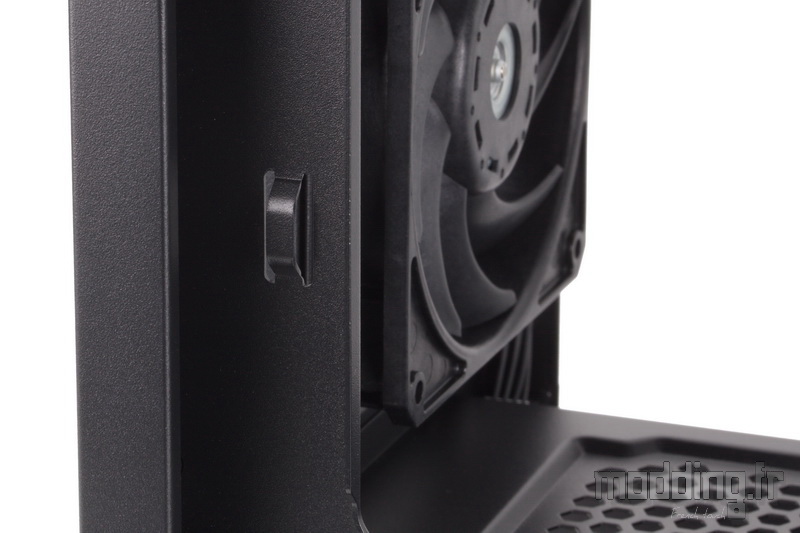

On en trouve un autre sur le bord arrière…

… Ainsi que d’autres, positionnés de part et d’autre du cache-câbles.

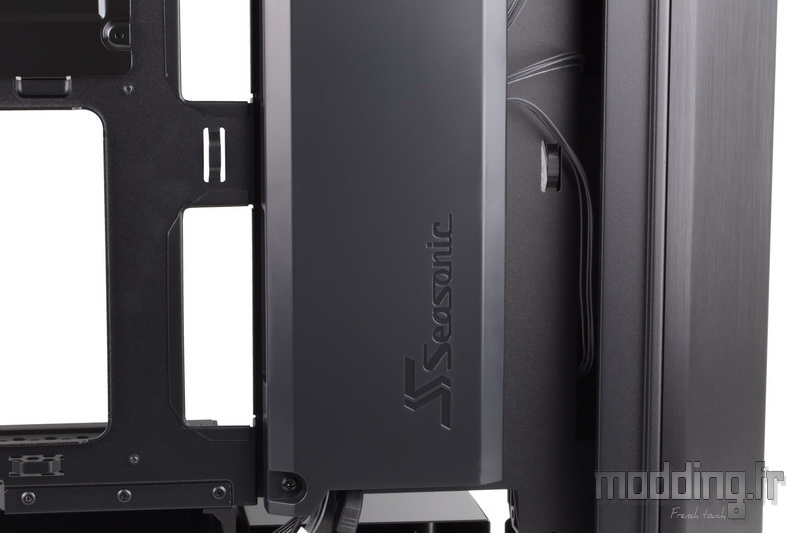

Le cache-câbles mesure 300 mm de hauteur sur 100 mm de profondeur.

Il est installé juste devant les principales ouvertures du plateau de la carte mère.
Le module en plastique dispose de passages de câbles au niveau de ses montants ainsi qu’à ses extrémités.

Deux vis assurent l’assemblage des deux pièces en plastique du module.

Ces vis sont secondées par une fixation mettant en oeuvre des plots magnétiques.

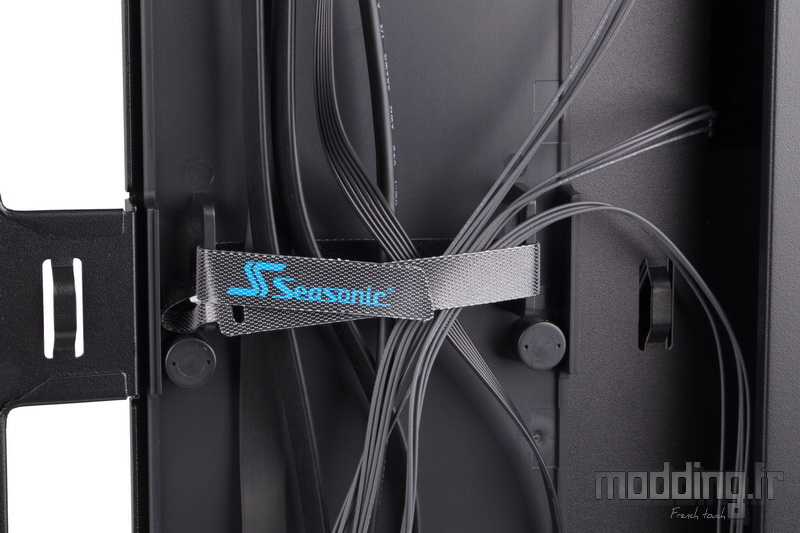

La partie interne du cache-câbles dispose de points d’ancrage afin d’utiliser les bandes Velcro dans le but de maintenir les différents câbles.

On remarque la présence d’un splitter 3 en 1 qui permet de réunir la connectique 4-pins des trois ventilateurs installés à l’avant du châssis en une seule prise 4-pins.

Au-dessus de l’ouverture donnant accès à l’arrière du Socket, nous avons trois supports pour SSD.
Leur structure en acier est fixée au plateau de la carte mère par un système de crochet et une vis à main. Celle-ci reste solidaire de ladite structure.

La cage HDD avec ses deux compartiments en acier.
On remarque qu’ils sont indépendants l’un de l’autre et qu’ils disposent de rondelle en caoutchouc pour amortir les vibrations du disque dur 3.5″.

Le compartiment supérieur est vissé au compartiment inférieur, lui-même fixé sur un plateau en acier.

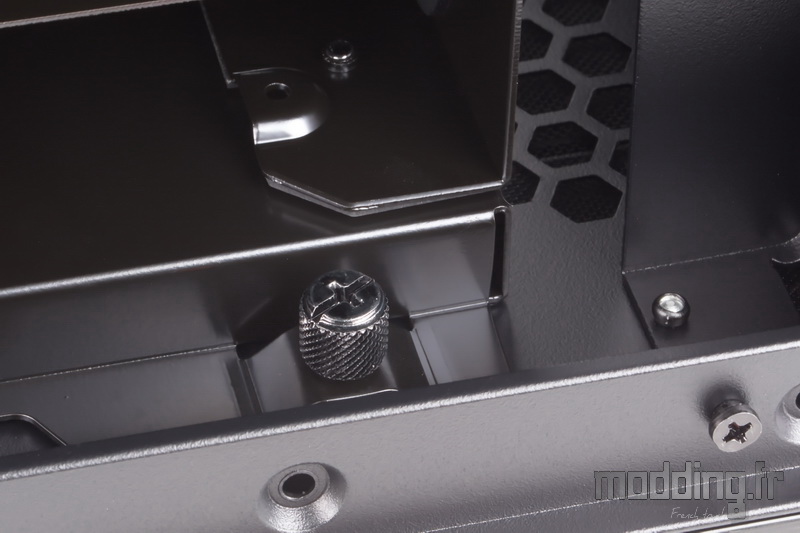

Ce plateau est d’ailleurs inséré au niveau de la base du châssis et sa fixation est assurée par une vis à main qui reste solidaire de la structure.

Seasonic ne lésine pas sur l’épaisseur des plots en mousse qui viennent accueillir le bloc d’alimentation.

En l’absence du système “Connect”, les câbles d’alimentation se glissent autant que possible à l’intérieur du cache-câbles.

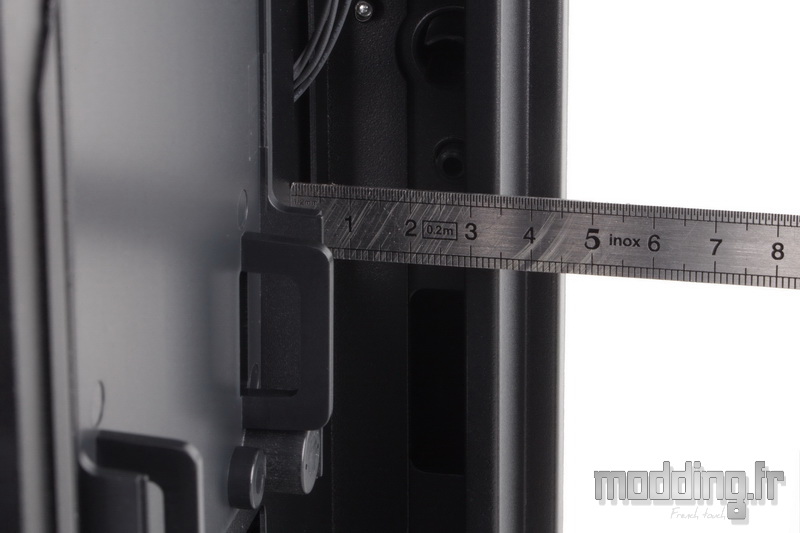

Nous disposons d’un peu plus de 22 mm à l’arrière du plateau de la carte mère.
