L’extérieur :

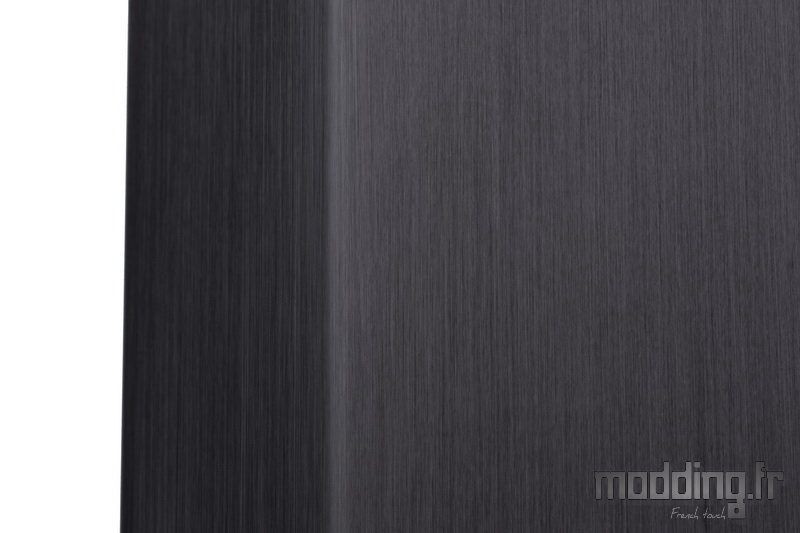

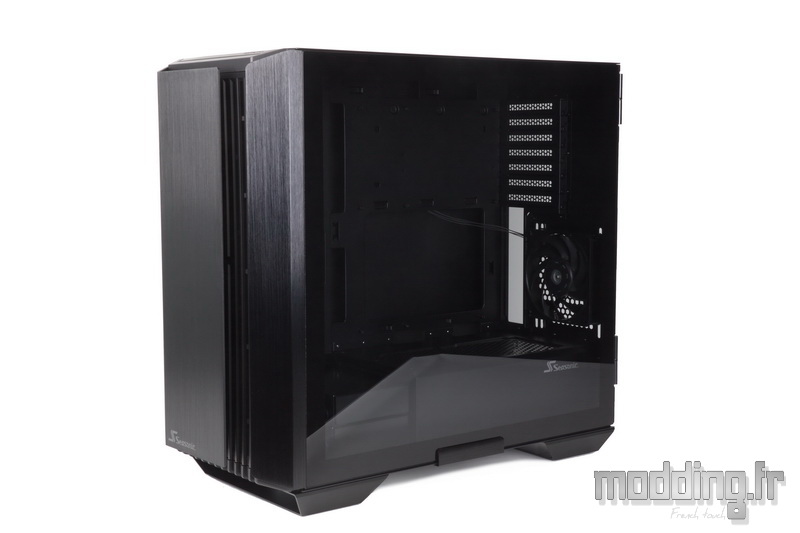

Le Syncro Q704 révèle un style très élégant avec ce mélange de verre trempé et d’aluminium anodisé noir. L’aspect brossé de cet aluminium renforce ce sentiment, d’autant que ce matériau se retrouve aussi au niveau des pieds du boitier.
Reverse ATX oblige, nous sommes en présence d’une construction inversée par rapport à ce que nous avons l’habitude de voir.
Cela devrait ravir ceux qui veulent poser leur PC sur le côté gauche du bureau.
Ne cherchons pas un quelconque éclairage, les ventilateurs qui équipent le Syncro Q704 n’embarquent aucune LED.
Le format ATX inversé modifie l’apparence des composants au sein du compartiment principal. Ainsi la carte graphique se retrouve au-dessus du CPU, cela présente un avantage certain dans le refroidissement de ce dernier qui ne subit plus la montée en température de l’air ambiant lorsque la carte graphique est sollicitée.
Le Syncro Q704 mesure 234 mm de large sur 537 mm de profondeur pour une hauteur totale de 493 mm.
Constitué d’acier, d’aluminium ainsi que de plastique, sans oublier le verre trempé, il affiche un poids à vide de 12.50 kg.

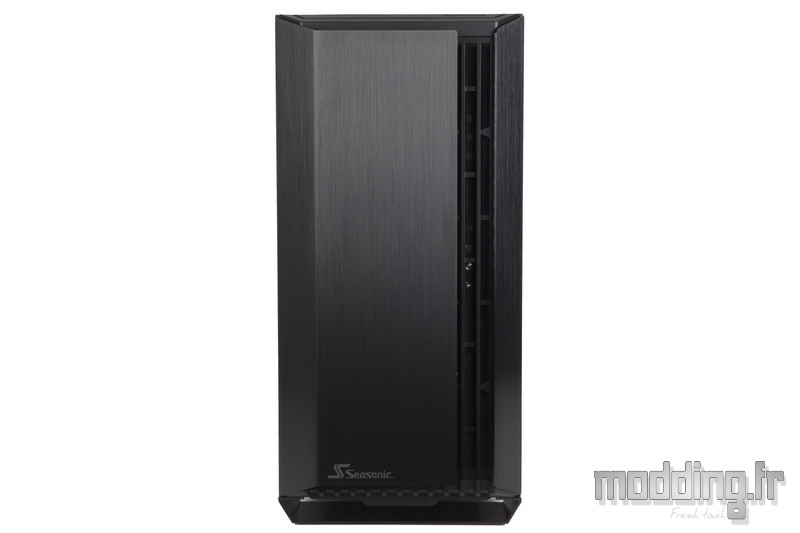

La façade présente une large plaque en aluminium de 3 mm d’épaisseur. Elle se superpose en grande partie à la grille de ventilation du Syncro Q704.
Dans la partie basse, on devine le large pied avant du boitier surélevant le châssis d’une trentaine de millimètres.
On aperçoit par ailleurs la structure en plastique de la façade.

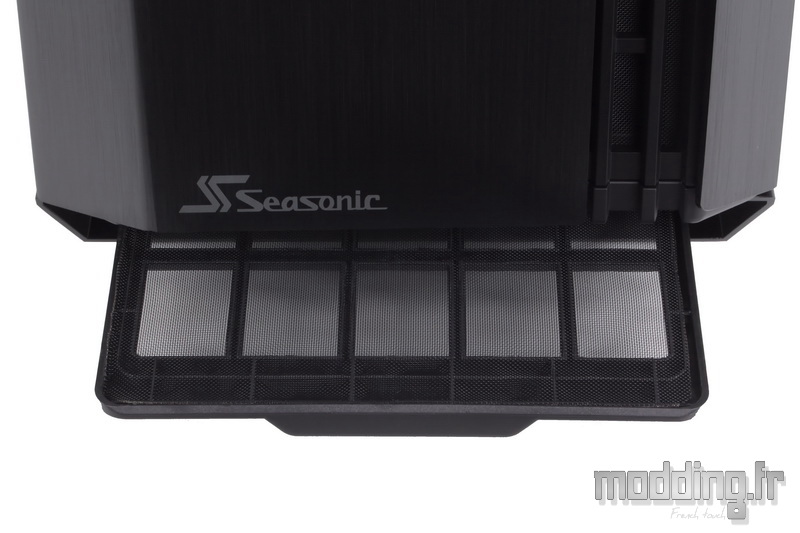

On devine aussi la présence d’un tiroir qui n’est autre que le filtre inférieur du boitier.
Ce filtre couvrant toute la profondeur du châssis, on apprécie qu’il soit accessible par l’avant du Syncro Q704.

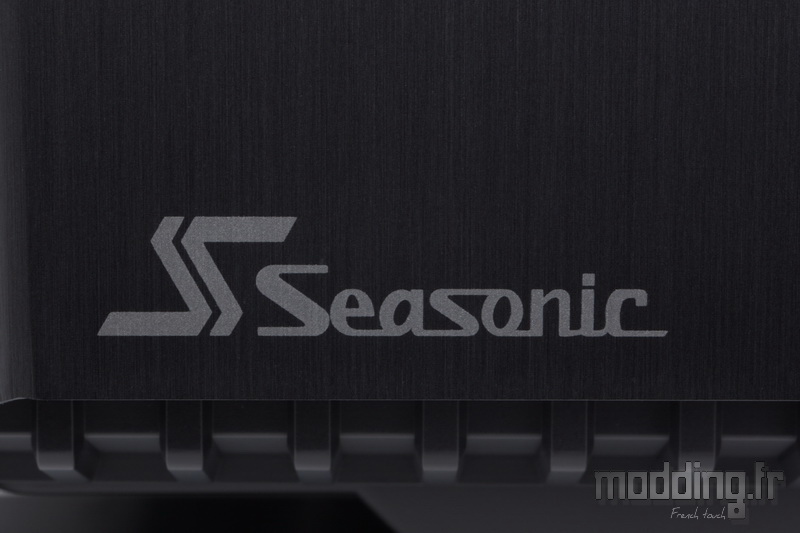

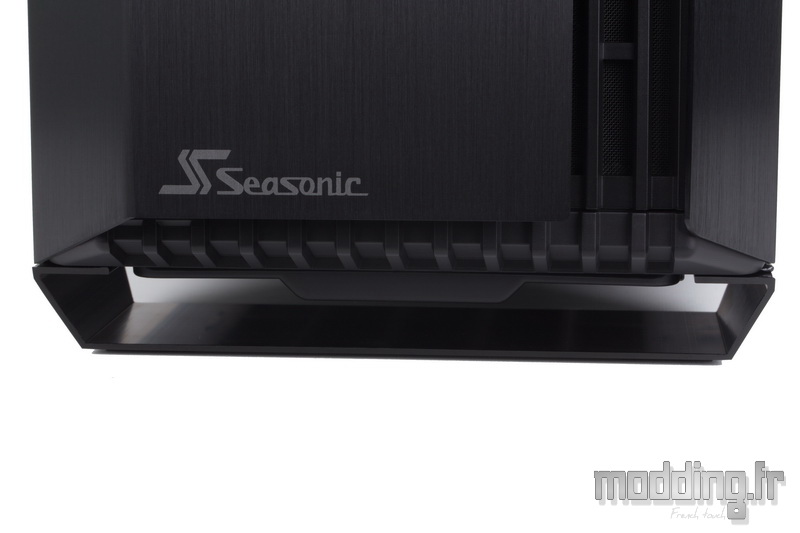

Seasonic imprime son nom à même la structure en aluminium tout en adoptant un aspect sablé.
Un aspect qui contraste avec l’aspect brossé de l’aluminium.
Cette façade en aluminium ne laisse qu’un espace libre de 35 mm avant d’atteindre le bord antérieur de la porte latérale.
Toutefois, la plaque n’est pas positionnée tout contre le filtre de ventilation avant du Syncro Q704.

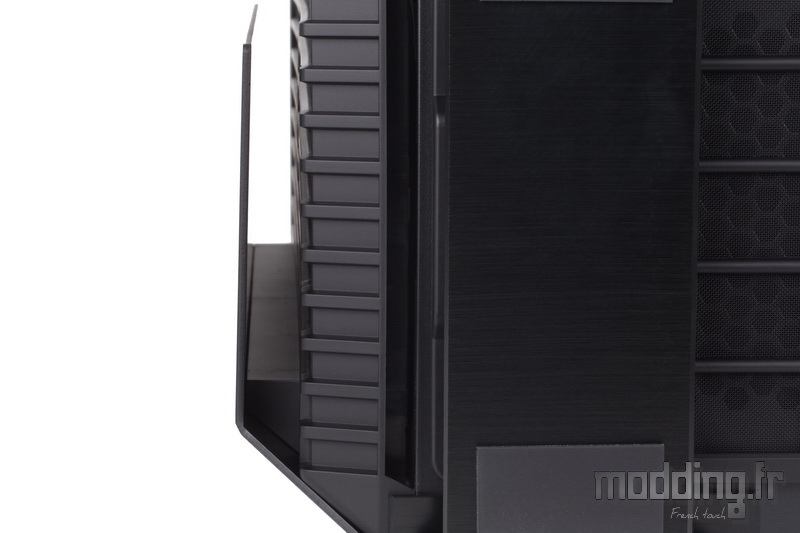

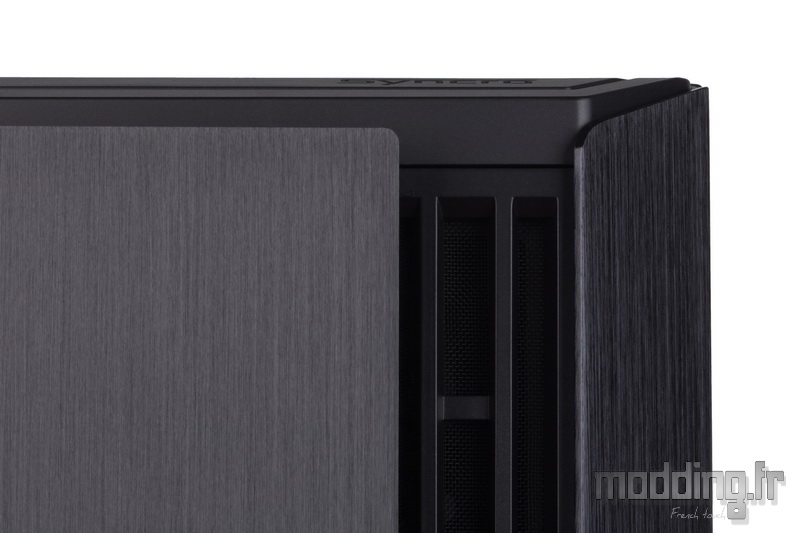

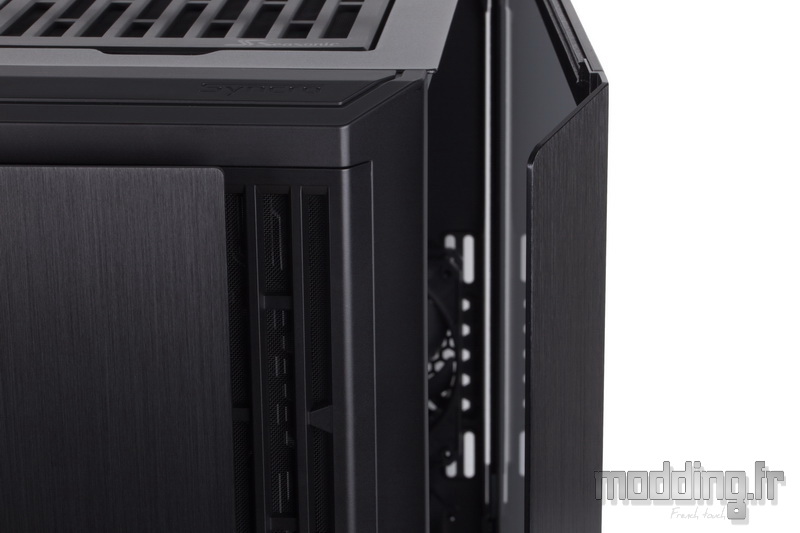

Comme on peut mieux s’en rendre compte sur cette photo, la structure en aluminium est pliée à 45° pour libérer un espace d’une vingtaine de millimètres afin que l’air frais puisse s’engouffrer et alimenter les trois ventilateurs présents à l’avant du châssis.

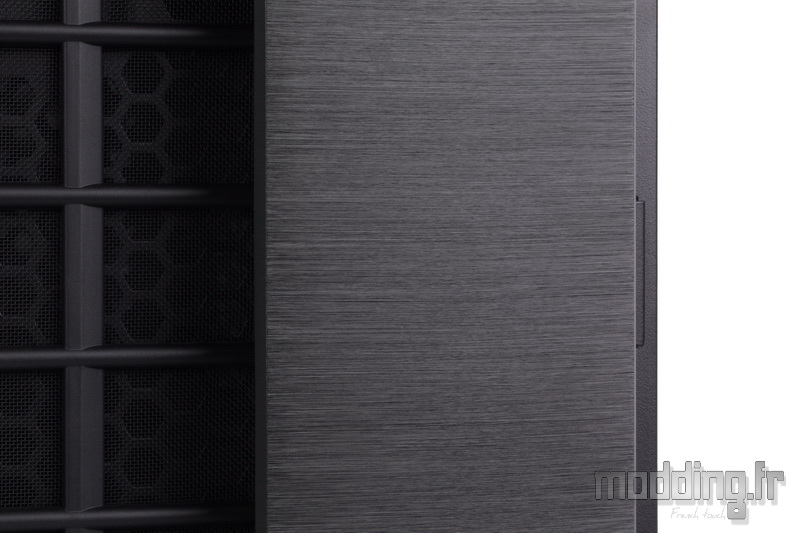

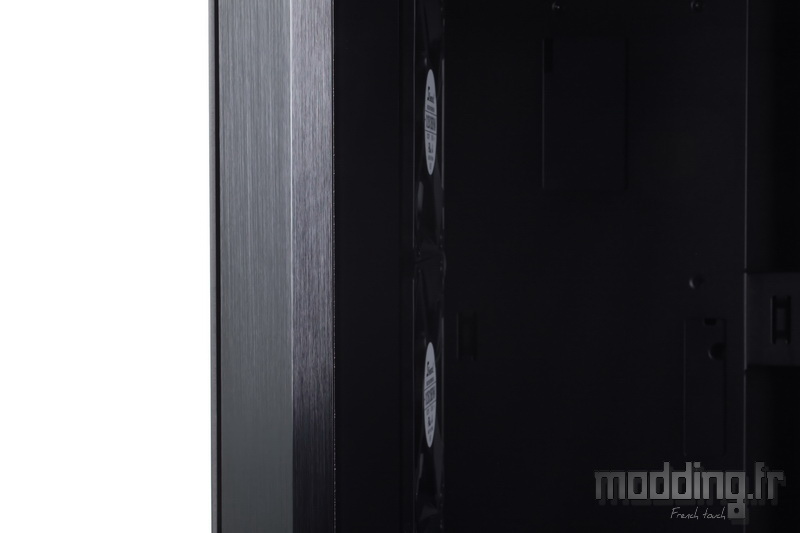

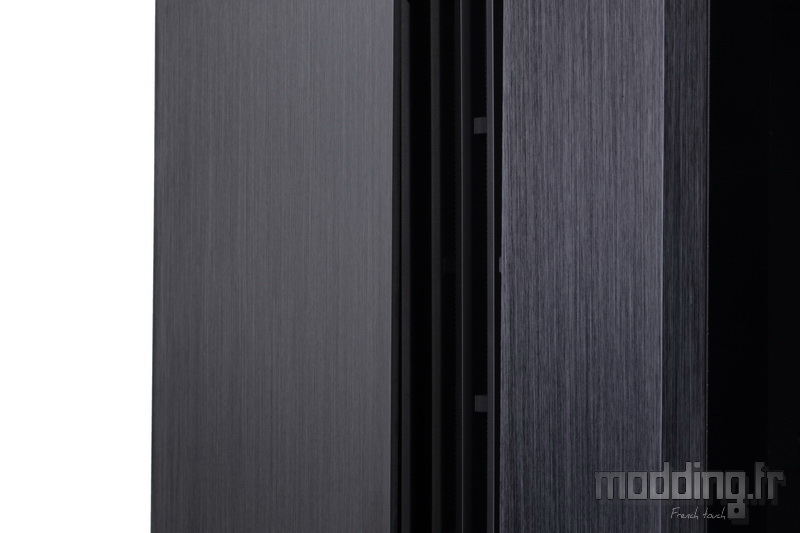

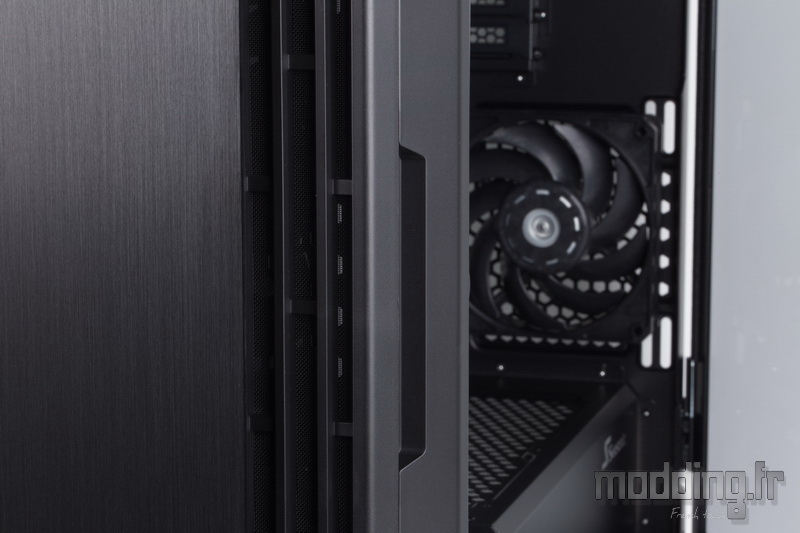

Une seconde structure en aluminium, nettement moins large (60 mm), prolonge le bord antérieur de la porte en verre trempé.
Elle présente aussi un pli à 45° et déborde légèrement du filtre de ventilation ce qui nous permet d’insérer nos doigts afin de procéder à l’ouverture de la porte latérale.

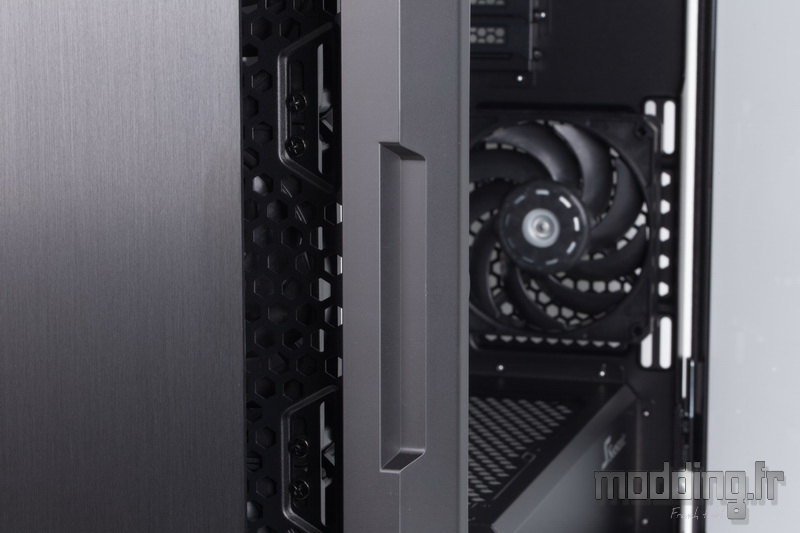

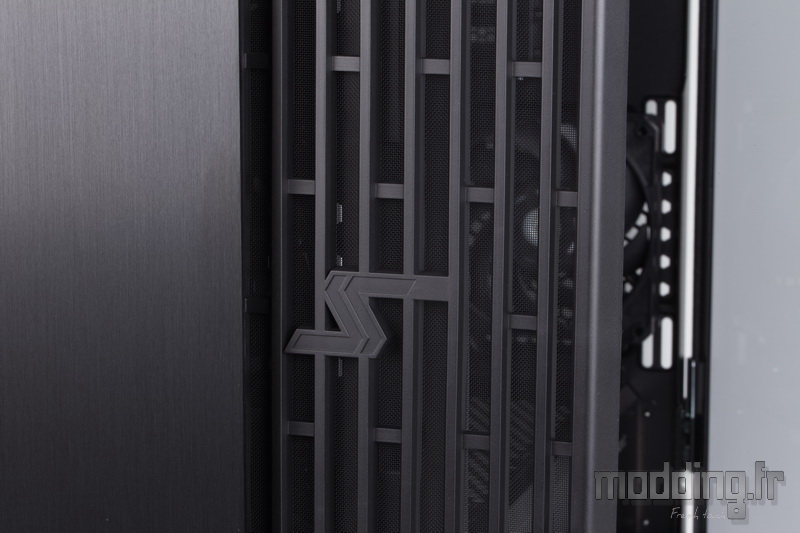

Une fois cette dernière ouverte, on découvre le montant de la structure en plastique de la façade et notamment une large encoche (100 mm) positionnée à mi-hauteur du boitier.
Cette encoche va nous permettre de prendre en main le montant du filtre de ventilation.
Un filtre que l’on fait coulisser le long de ses rails afin de la déposer.
On note la présence du logo Seasonic au centre de l’armature en plastique.
Une fois déposée, on aperçoit les emplacements des ventilateurs positionnés à l’avant du châssis.
Néanmoins, il faut retirer totalement la façade pour accéder aux différentes vis qui se chargent de fixer ces ventilateurs sur la paroi du châssis.

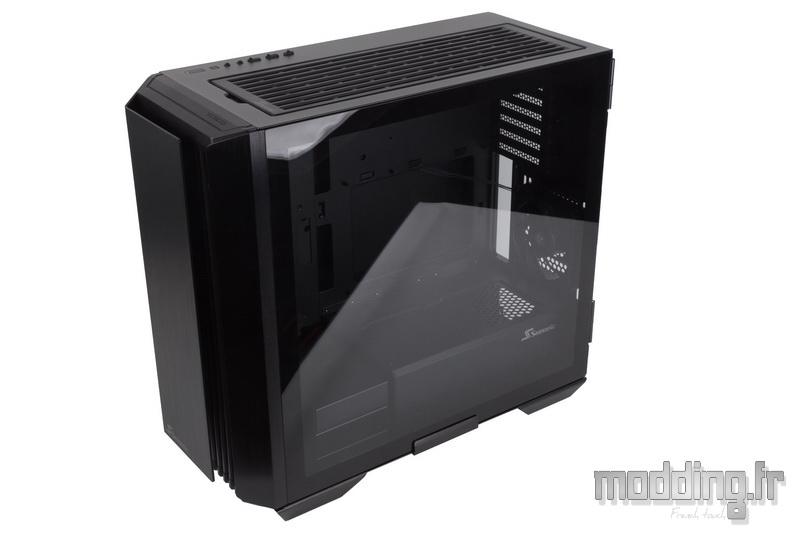

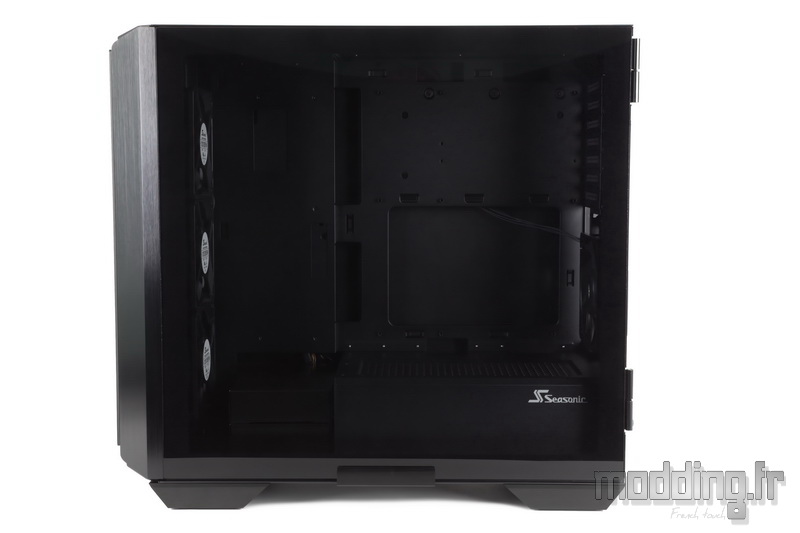

La porte latérale principale n’est autre qu’un panneau en verre trempé de 4 mm d’épaisseur.
Il mesure 470 mm de largeur sur 458 mm de hauteur.
La vitre présente un aspect fumé dont le taux d’opacité plonge notre configuration dans la pénombre.
Un élément attire de suite notre regard.

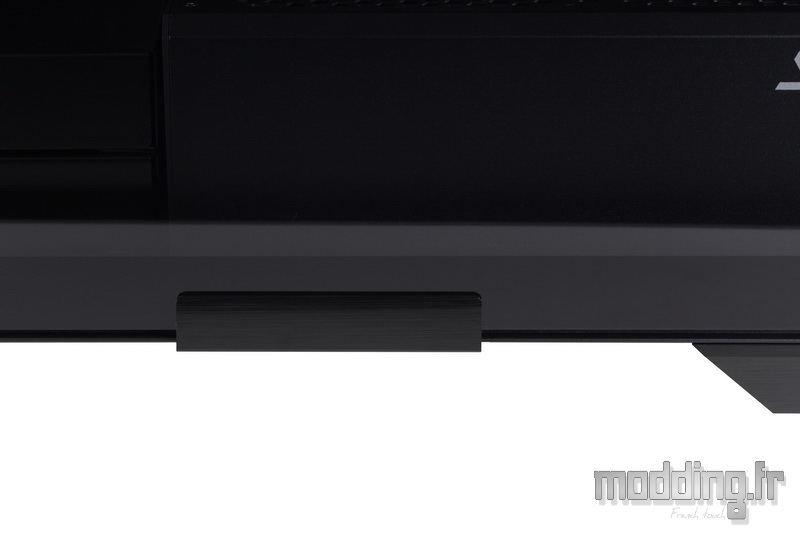

Une pièce en aluminium (de 100 mm de long) est positionnée sur le bord inférieur du verre trempé.
Seasonic sécurise la porte latérale de son Syncro Q704 durant le transport de ce dernier. On est donc amené à retirer cet accessoire lorsque nous déballons le boitier de son carton pour pouvoir ouvrir la porte latérale.
Nous verrons plus bas que cette pièce est fixée à la base du châssis par deux petites vis.
Le verre trempé occupe toute la hauteur du châssis, ne laissant paraitre qu’un petit millimètre de ce dernier.

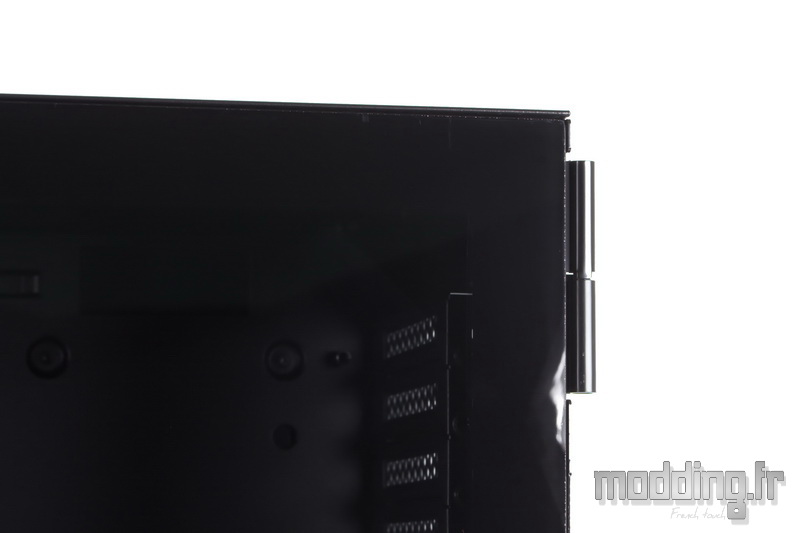

L’ouverture de la porte passe par un système de charnières ce qui permet à Seasonic de ne placer aucun élément sur la face externe du verre trempé.
On apprécie la qualité d’assemblage entre les différentes structures, notamment entre le verre trempé et l’aluminium brossé.

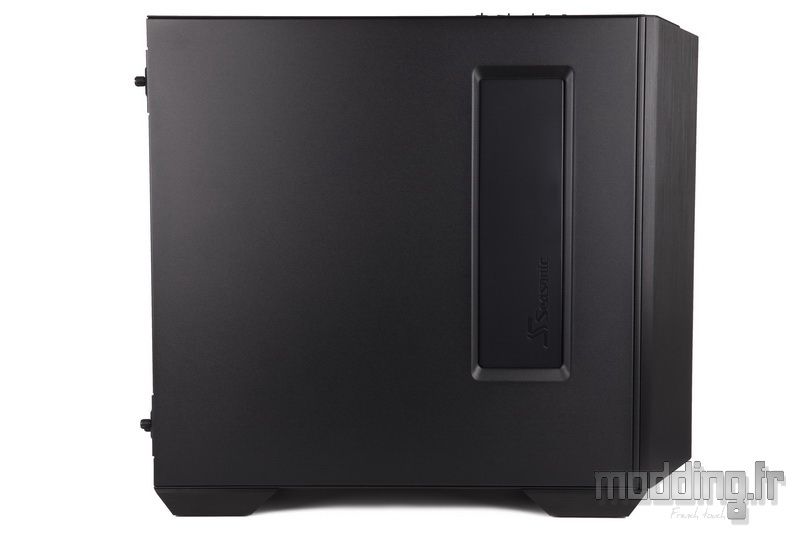

La porte controlatérale est entièrement en acier.

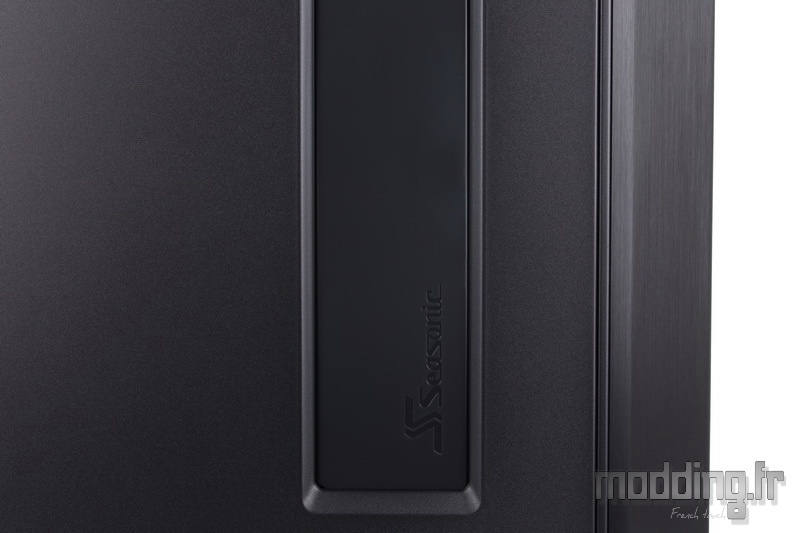

Notre regard est attiré par la présence d’une ouverture aux bords biseautés de 280 mm de hauteur sur 80 mm de profondeur.
Point de grille, mais une structure en plastique estampillée du logo de la marque occupe cet espace.

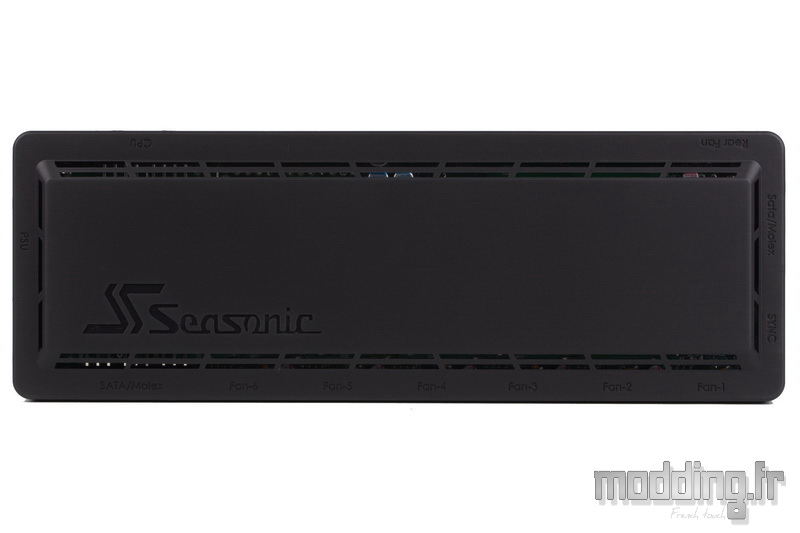

Il s’avère qu’il s’agit de la face externe d’un cache-câbles en plastique placé dans les coulisses du Syncro Q704. Il reprend la forme du module de gestion des câbles du système “Connect“.
Une volonté assumée de la part de Seasonic de rendre visible sa technologie “Connect”, même si d’un point de vue esthétique cela reste discutable.
Toutefois, nous allons voir que rien n’est laissé au hasard et qu’il y a bonne raison à la présence de cette ouverture.

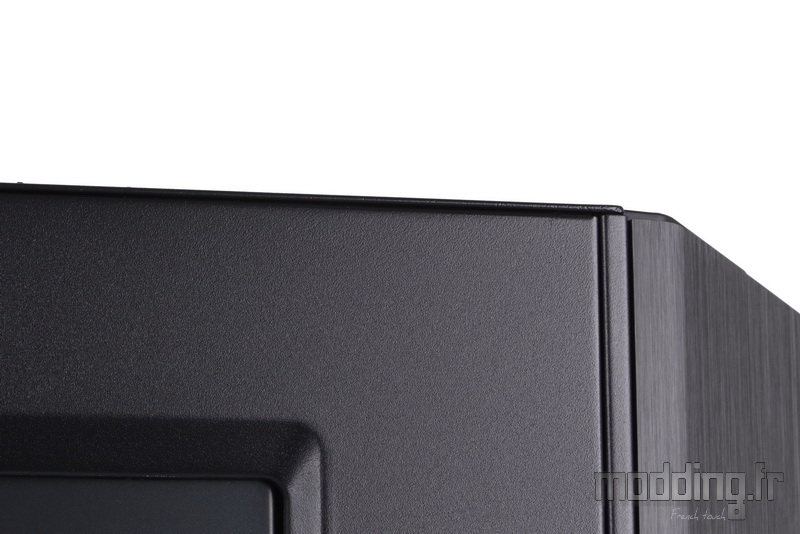

Tout comme le verre trempé, la porte controlatérale occupe toute la hauteur du châssis.

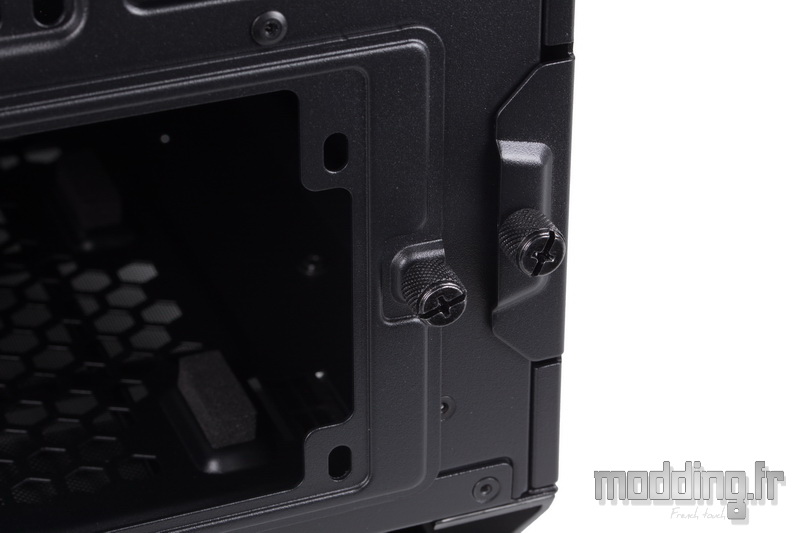

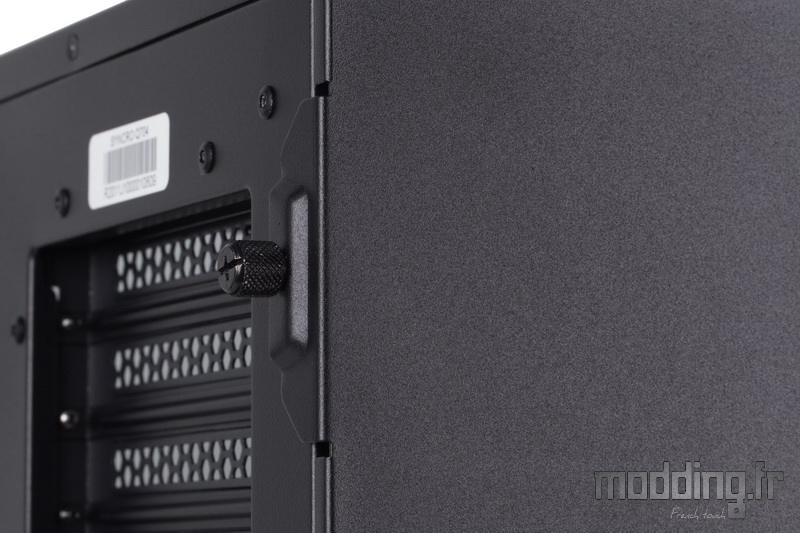

Par contre, sa fixation passe par un système de vis à main plus classique.
Elles demeurent solidaires de la structure en acier.

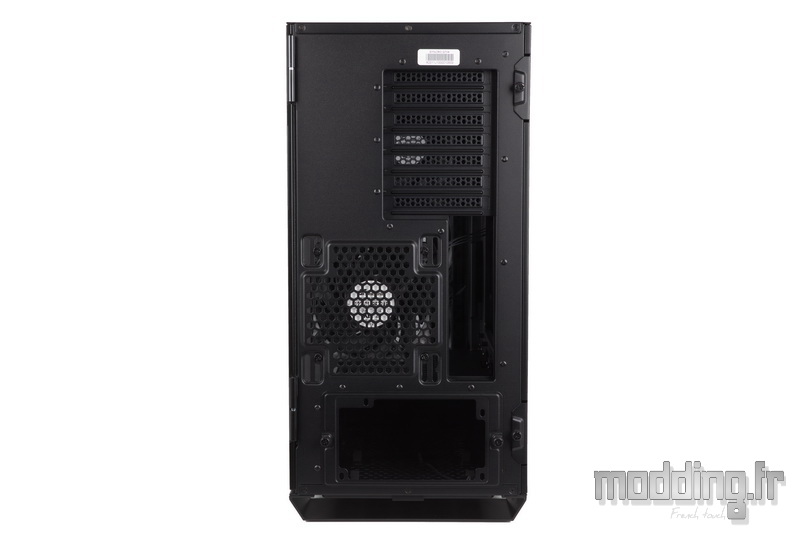

Le format inversé ATX implique quelques modifications dans la répartition des emplacements à l’arrière du boitier.

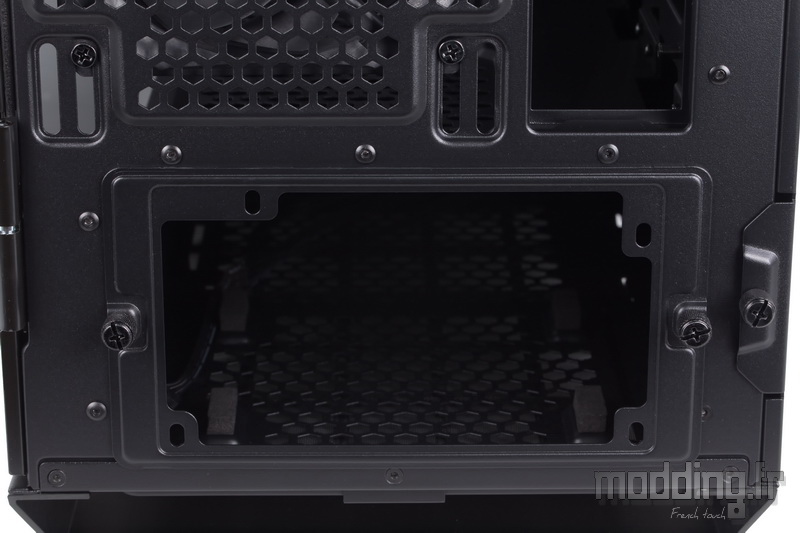

Seul l’emplacement de l’alimentation demeure dans la partie basse du châssis.
On apprécie grandement la présence d’un support dédié au bloc d’alimentation qui facilite l’installation de ce dernier et notamment le branchement de ses différents câbles.
Toutefois, en ce qui concerne l’alimentation Syncro Connect, nous verrons que le nombre de câbles est réduit à une seule unité.

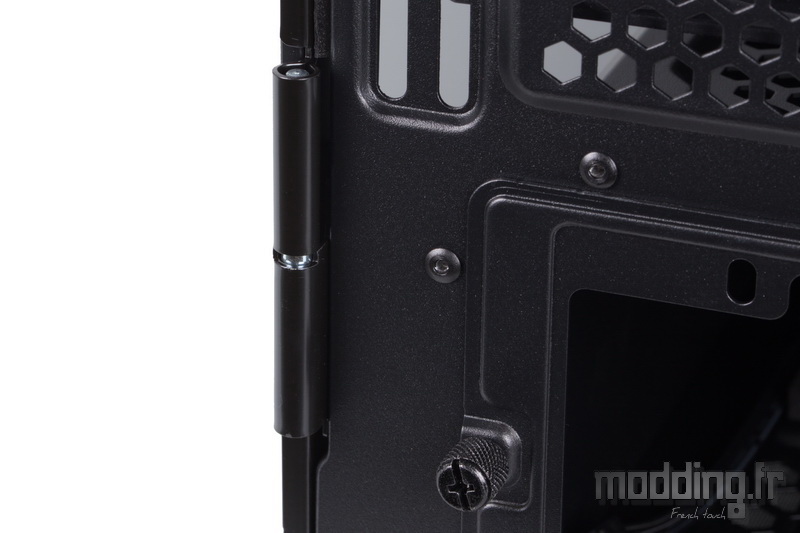

On remarque que la fixation des charnières demeure invisible.

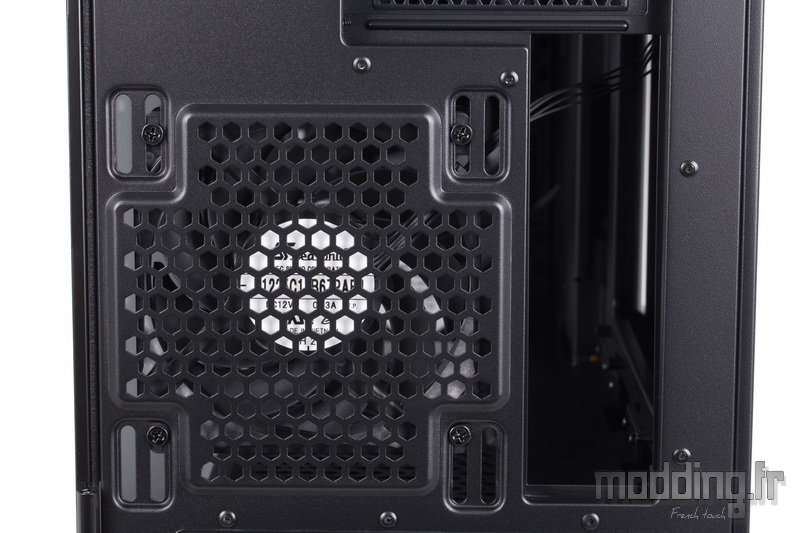

Au-dessus, nous avons l’emplacement de l’I/O Shield ainsi que celui d’un ventilateur en 120 mm ou en 140 mm
Les points de fixation du ventilateur adoptent une forme oblongue afin de permettre un ajustement en hauteur sur 20 mm.

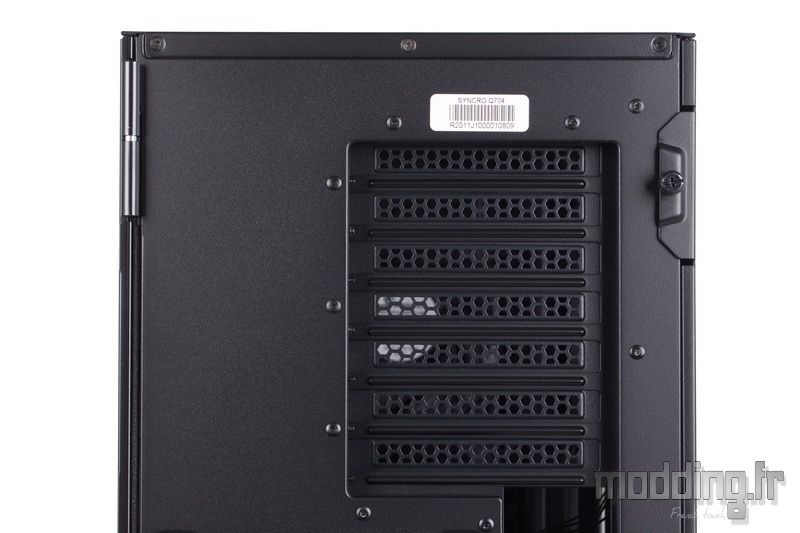

Tout en haut, nous avons les 7 équerres PCI ajourées.

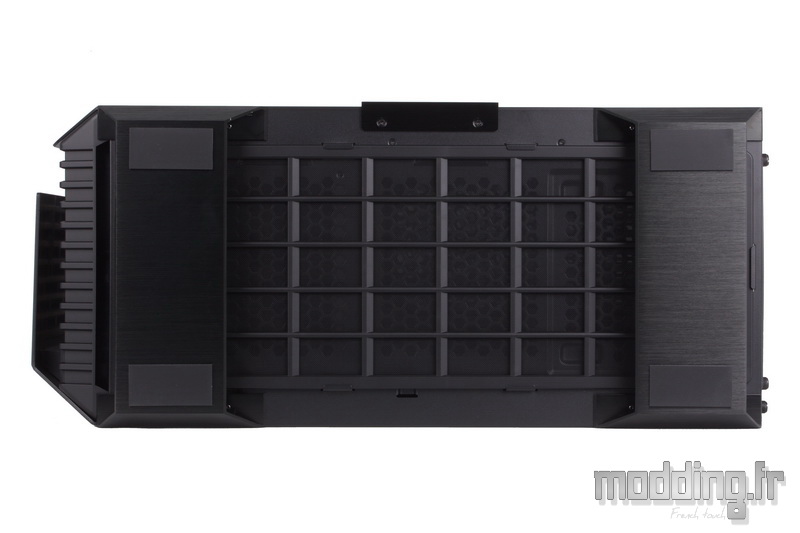

La base du Syncro Q704.

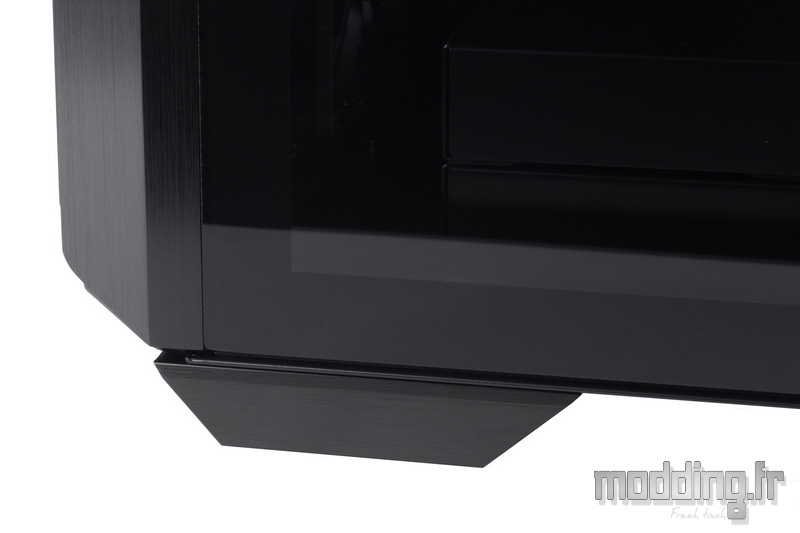

Comme on a pu le voir, les pieds sont constitués d’une plaque en aluminium reprenant la finition brossé de la façade.
La base d’appui présente une largeur conséquente d’environ 80 mm.
Seasonic installe de larges patins en caoutchouc qui optimisent le contact avec le sol en limitant la transmission des vibrations tout en scotchant le boitier sur ledit sol.

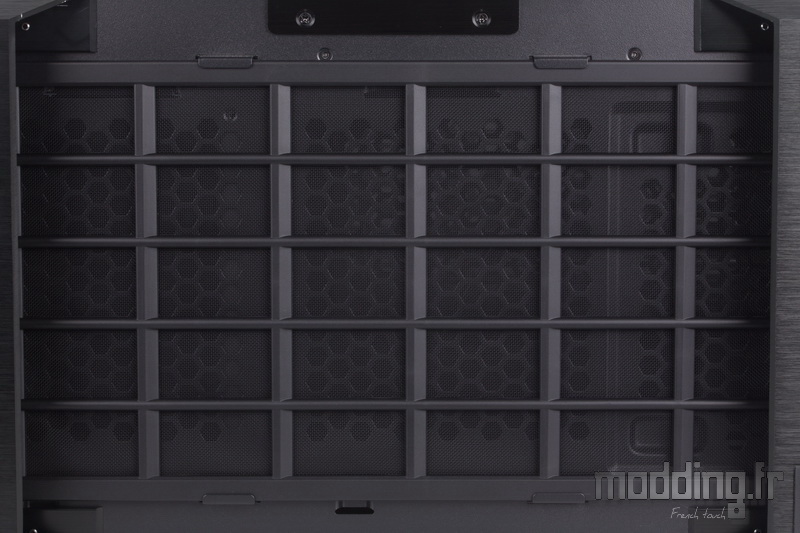

Entre ces pieds, on retrouve le filtre inférieur qui occupe toute la profondeur du châssis.
Il dissimule plusieurs grilles en nid d’abeilles, dont celle de l’emplacement de l’alimentation (à droite sur la photo).

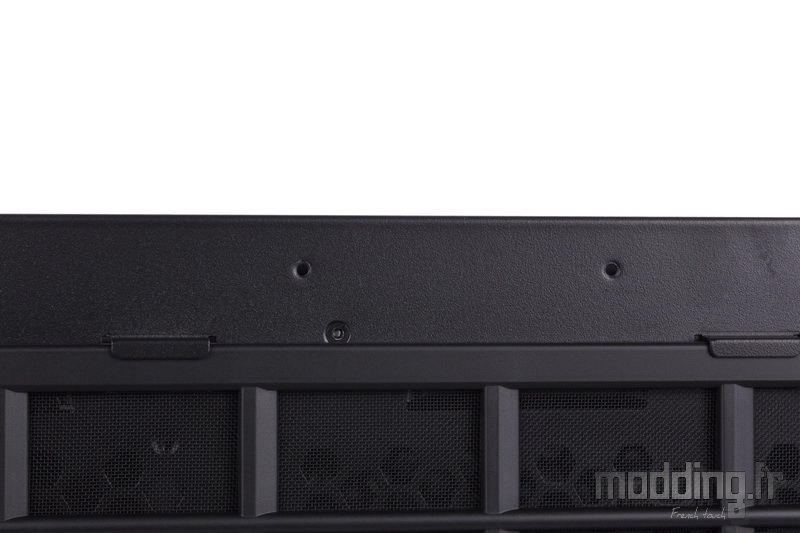

On peut noter la présence de divers points de fixation qui sont dédiés à la cage HDD.
Le bord inférieur de la structure en plastique de la façade présente une large encoche facilitant ainsi sa désolidarisation.

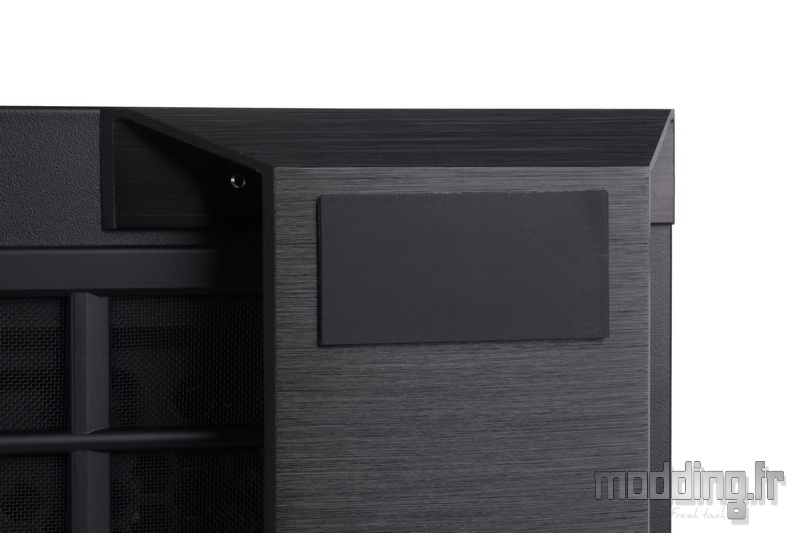

Seasonic insère une pièce entre le filtre antérieur du Syncro Q704 et la plaque en aluminium pour renforcer la rigidité structurelle de cette dernière.

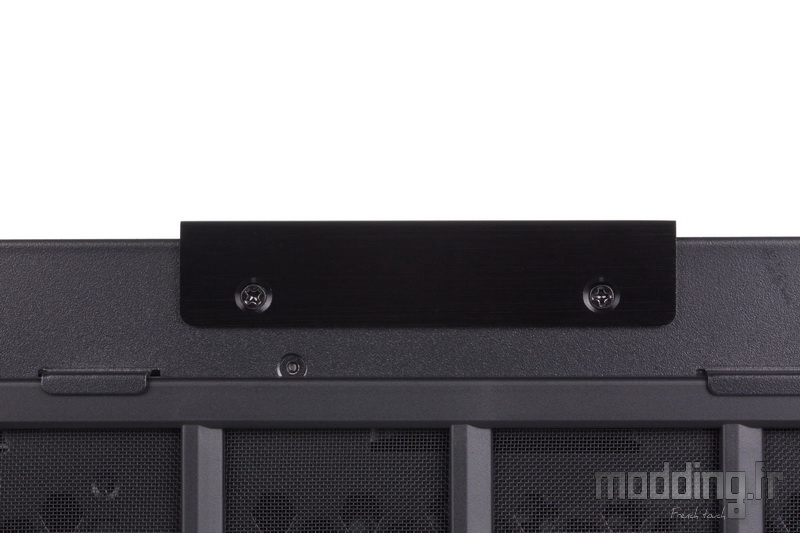

Nous retrouvons la pièce en aluminium qui sécurise la fermeture de la porte en verre trempé.
Une sécurité que nous laissons en place que lorsque l’on transporte le Syncro Q704.
Deux vis à tête fraisée fixent cet accessoire sur la base du châssis.
Bien sûr, on s’abstient d’ouvrir la porte latérale lorsque cette pièce en aluminium est en place.

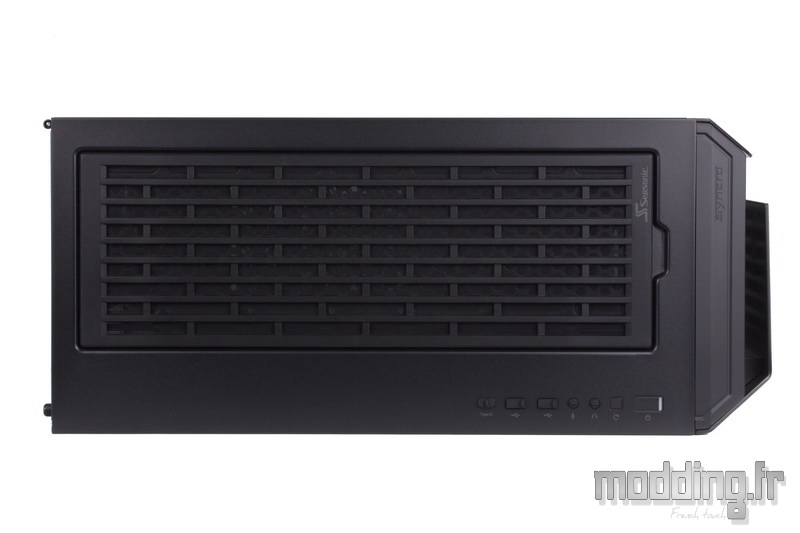

La partie supérieure du Syncro Q704 fait partie intégrante du châssis en acier.

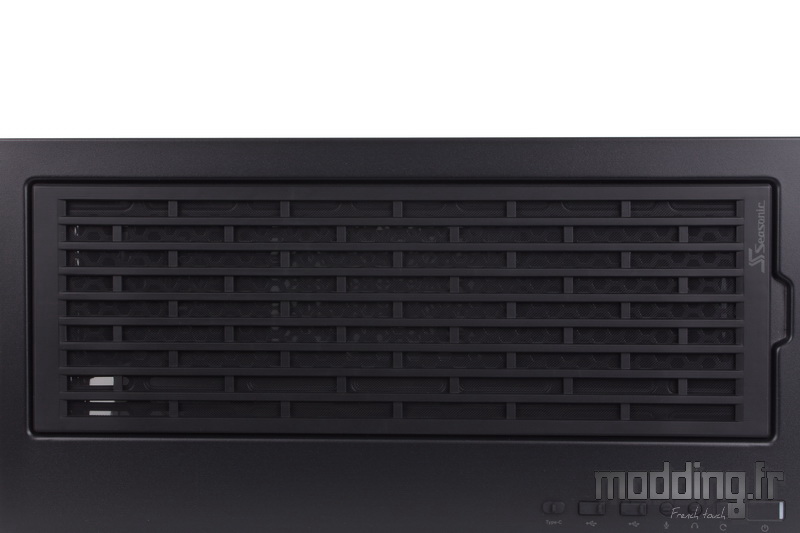

Elle est occupée par un filtre mesurant 420 mm de profondeur sur 145 mm de largeur.
L’armature en plastique affiche le logo de la marque sur l’une de ses extrémités.
Une petite encoche facilite sa dépose.

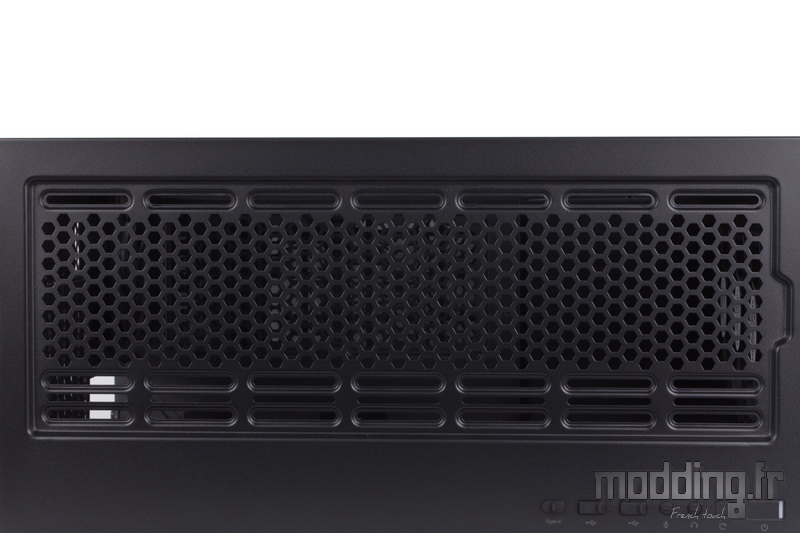

On accède à l’emplacement pouvant accueillir jusqu’à trois ventilateurs en 120 mm ou en 140 mm.
La forme oblongue des points de fixation permet d’ajuster la position des ventilateurs ou d’un radiateur de Watercooling (taille maximale : 360 ou 280).

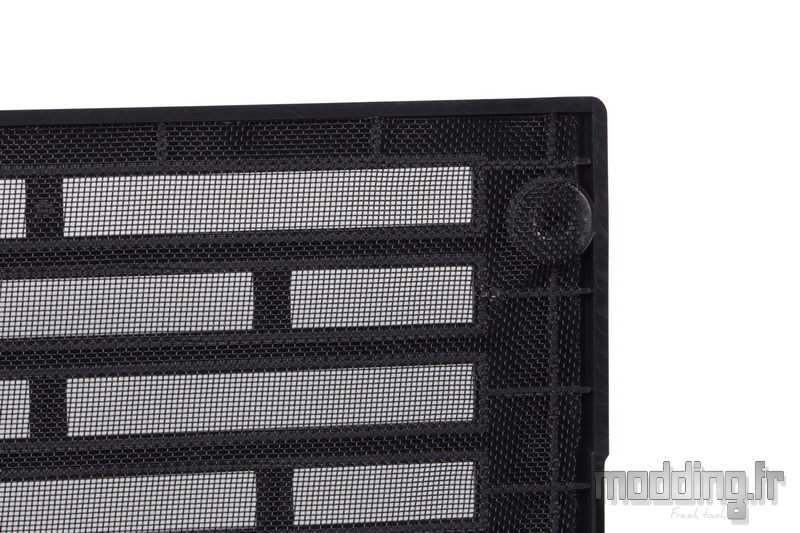

La fixation du filtre passe par 4 plots magnétiques positionnés aux 4 coins de l’armature.

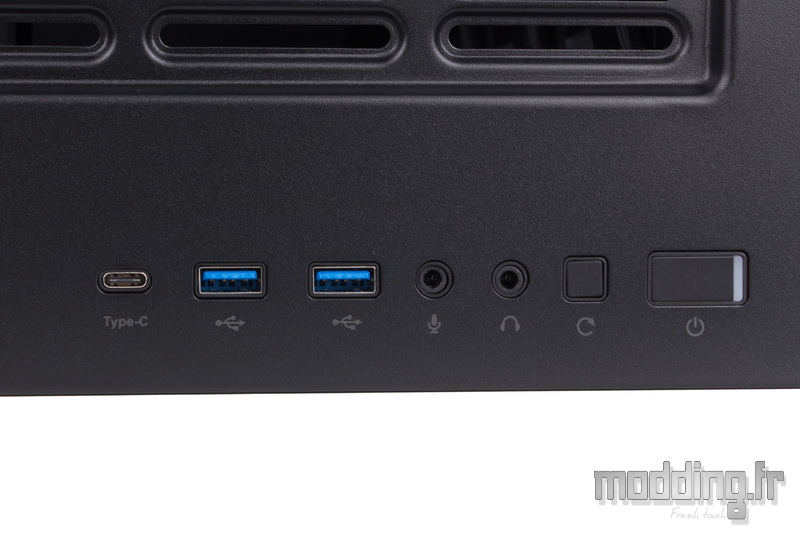

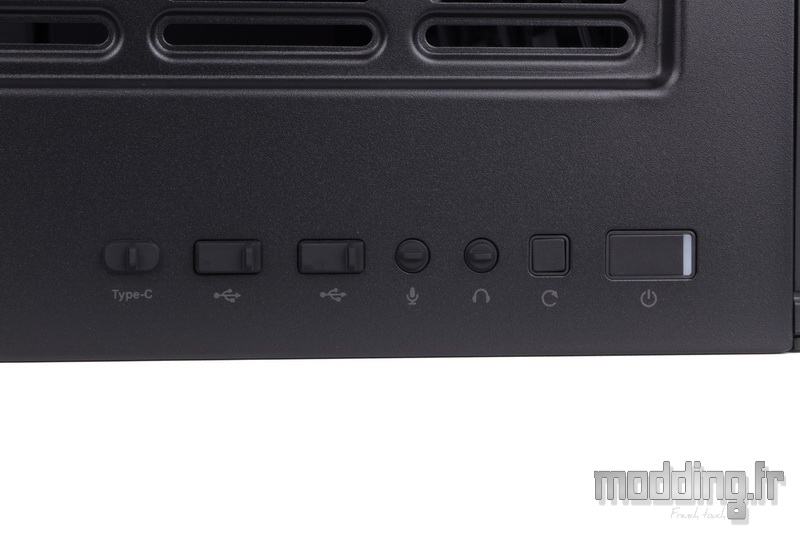

Le panneau des connectiques se positionne sur la partie antérieure du bord surplombant la porte controlatérale.
Nous avons d’arrière en avant :
- Un port USB 3.1 type C (USB 3.2 Gen 2 ou SuperSpeed USB 10 Gbps)
- Deux ports USB 3.0 type A (USB 3.2 Gen 1 ou SuperSpeed USB)
- Prise casque
- Prise microphone
- Bouton Reset
- Bouton Power accompagné d’une LED blanche
Seasonic fournit des capuchons en caoutchouc afin de protéger les différentes connectiques.
Cela permet dans le même temps de dissimuler la couleur bleue des deux ports USB 3.0.

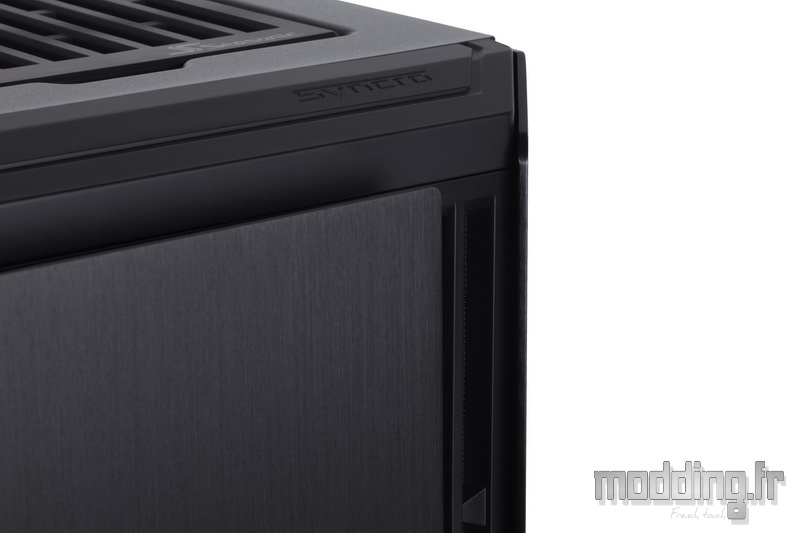

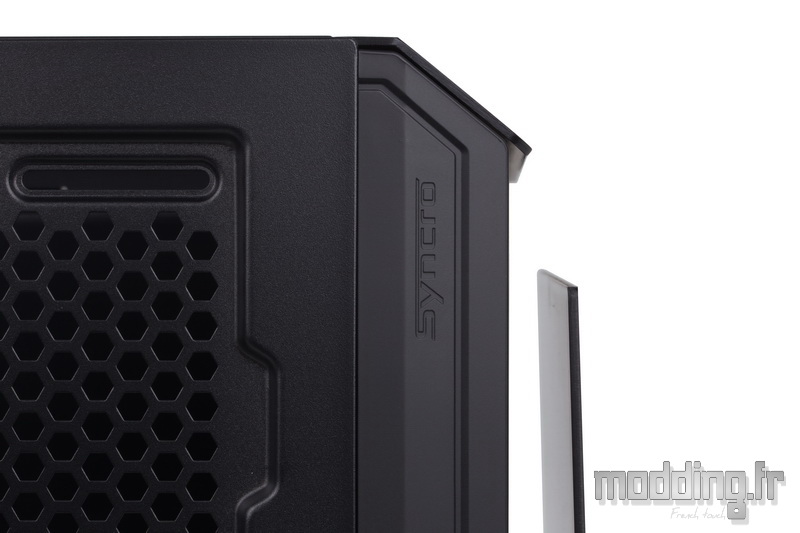

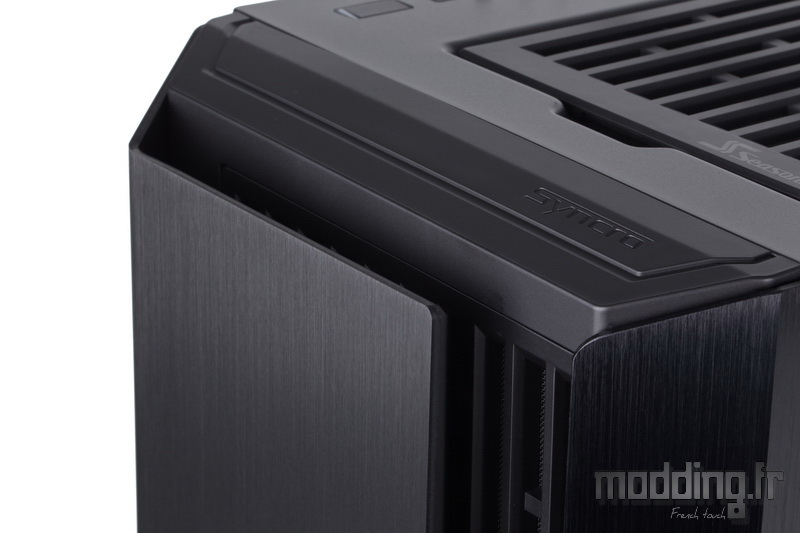

L’extrémité antérieure du Top se juxtapose au bord supérieur de la structure en plastique de la façade sur laquelle est gravé le nom du boitier.
