Démontage :
Nous avions retiré le Top pour pouvoir retirer les portes latérales.
Nous retirons maintenant la façade en glissant la main par en dessous et en tirant la structure vers soi.

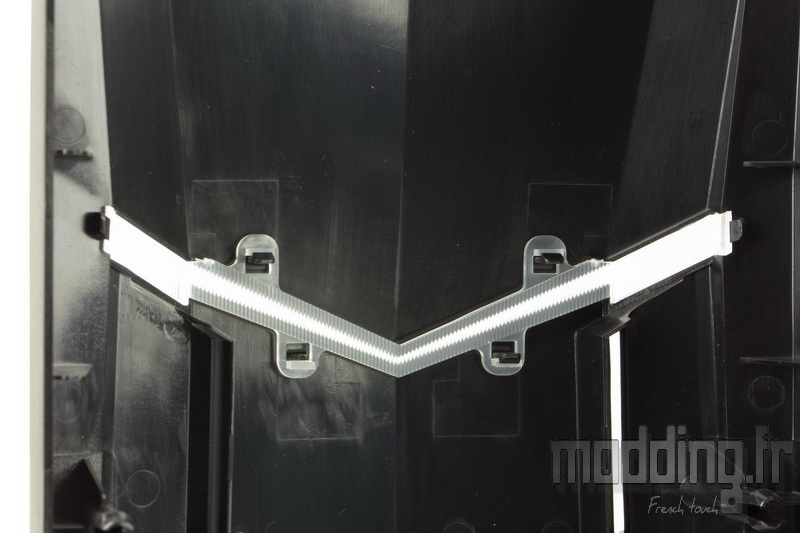

On retrouve derrière celle-ci les “yeux du Raven” avec un insert translucide clipsé à même la structure en plastique.

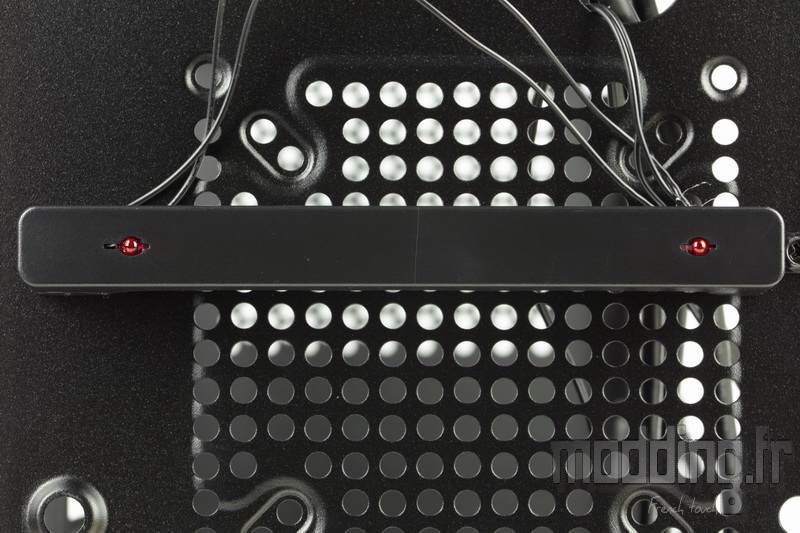

Juste en face, du coté du châssis, nous avons le système d’éclairage avec deux Leds rouges dont le câblage une fois réuni se branche sur la prise Power Led de la carte mère.
Les pupilles du corbeau!
Au dessus, nous avons la connectique du panneau avant.
Trois vis maintiennent le module sur le châssis.
Les yeux du Raven sont aussi amovibles, si jamais vous voulez calmer son regard en changeant les Leds par une autre couleur.
Un ergot d’un coté, une vis de l’autre.
La grille Mesh du Top est fixée à la structure plastique par le biais de plusieurs vis.
Le passage arrière des câbles issus de la carte mère est fixé au châssis par deux vis et trois crochets.
La base du RVX01 est en deux parties.
Elle est fixée à la base du châssis par 4 vis pour chacune des parties.
On peut désolidariser la structure noire de la structure rouge si jamais nous prend l’envie de donner une autre couleur au Raven… autre que le bleu ou vert proposé par la marque.
Le filtre inférieur.

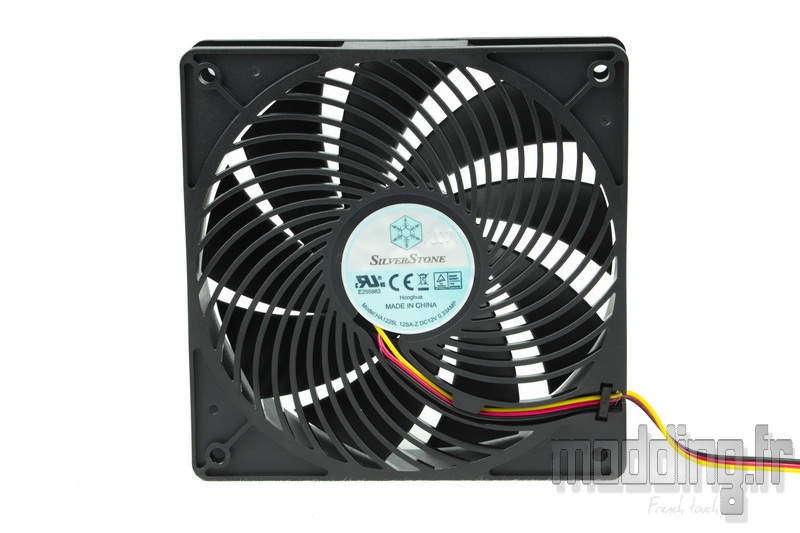

Le RVX01 est donc doté de trois ventilateurs en 120 mm de la gamme Air Penetrator.
Il s’agit du modèle AP122.
Une vitesse de rotation de 1200 tr/min (+/- 10%) qui engendre un débit d’air de 42.58 CFM (soit 72.34 m3/h) et une pression statique de 1.05 mm-H2O.
L’emplacement de la ventilation inférieure permet éventuellement de placer un AIO 240.
Le troisième emplacement 120 étant occupé par la cage HDD.
Au niveau du châssis métallique, tous les éléments sont fixés entre eux par des rivets…
Et cela même pour la plaque coté porte principale qui comme nous allons le voir dans la section montage ne va pas faciliter la mise en place des composants.
