L’extérieur :
Carénage plastique, châssis acier, voici le RVX01 signé Raven et produit par Silverstone.
Il mesure 215 mm de large pour 500 mm de profondeur avec une hauteur de 485 mm.
Un format vraiment compact comparé au RV01 (280 x 640 x 616 mm).
Un plumage noir avec le bout des ailes rouges, le RVX01 arbore un look agressif renforcé par un design anguleux et les inserts des carénages supérieurs et inférieurs qui viennent recouvrir les portes latérales.
Un boitier de petite taille pour un moyen tour mais qui parait massif.
Les traits rouges apportent une touche “gaming”. La marque propose une ou plutôt deux versions plus fun avec du bleu ou du vert.
La façade en plastique semble encore plus agressive avec cet insert translucide et les différentes arêtes saillantes notamment sur les ouvertures latérales qui reprennent les traits obliques de l’insert.
On remarque l’absence de cache baie ou même de porte s’ouvrant sur ces caches.
La compacité du boitier excluant la présence de lecteur optique pour optimiser la mise en place d’une carte mère au format ATX.
La partie basse de la façade est occupée par des petites ouvertures sur les cotés assurant une entrée d’air sur la face avant du châssis.
Vient ensuite cet insert translucide qui semble nous fixer du regard!!! méchant le regard!!!
Les Leds rouges qui se trouvent derrière accentuent ce sentiment! du moins pour la version rouge….
La partie haute porte la signature de la gamme Raven avec la lettre V prenant la forme des ailes du corbeau.
Afin de ne pas entacher le style de la façade, les connectiques du boitier sont reportées sur le rebord haut de celle-ci.
La porte latérale… enfin controlatérale, vu que le RVX01 est inversé, est pleine.
La base rouge, faisant office de pieds au boitier, est rehaussée par un insert aux angles saillants venant empiéter sur le bas de la porte.
Le Top vient aussi recouvrir une partie de la porte.
Le logo Silverstone est gravé sur la partie arrière.

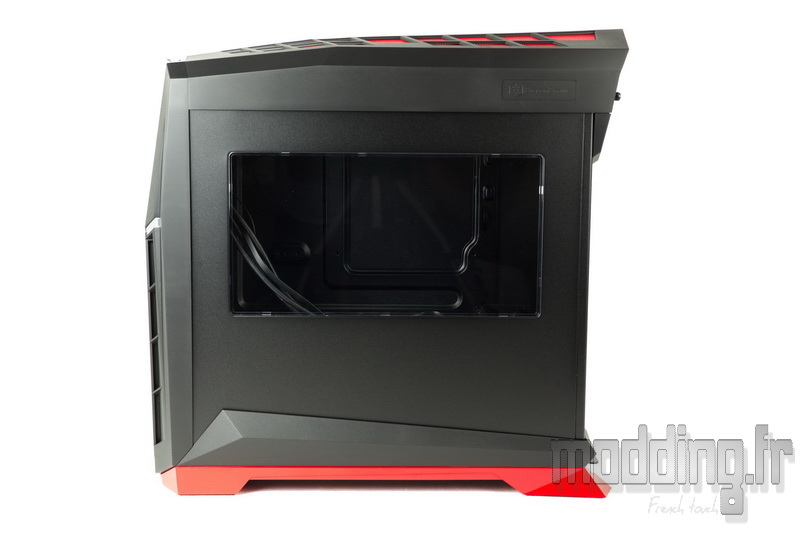

La porte latérale principale est dotée d’une surface vitrée mesurant 320 mm sur 170 mm.
On retrouve les débords des carénages.
Alors on aime ou on aime pas ce style mais la couleur noire d’aspect mat fait nettement moins clinquant que certains plastiques brillants…
La finition des pièces plastiques est très correcte tout comme la qualité des assemblages.
On passe à l’arrière du boitier et !!!!
Rien…
Enfin si! une grille faisant partie intégrante du châssis, mais pas de panneau I/O Shield pour les connectiques de la carte mère.
Cela surprend!
L’emplacement de la carte mère opère une rotation de 90° et du coup tout se retrouve sur le dessus du châssis comme nous allons le découvrir par la suite.
La partie haute est donc occupée par cette grille qui qui permet d’apporter de l’air frais à l’alimentation.
On note l’absence de filtre à ce niveau.
Juste au dessus, nous avons une pièce où vient se fixer le Top par les deux vis à main visibles de part et d’autre.
Cet élément présente une ouverture où passeront les différents câbles des périphériques et le cordon d’alimentation.

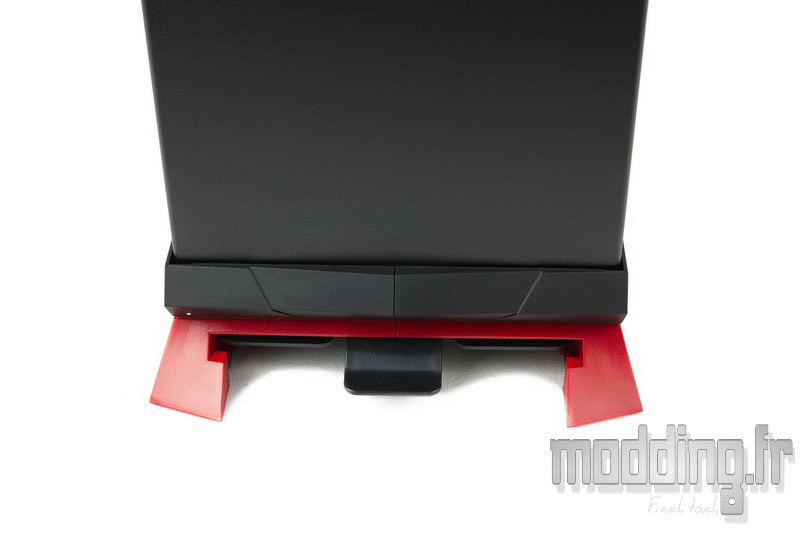

Sur la partie basse du boitier, on aperçoit une languette noire.
Il s’agit du tiroir filtré pour la ventilation inférieure….
… Comme on peut le constater en basculant la tour sur le coté afin de visualiser le dessous.
Le filtre occupe la quasi totalité de la surface.

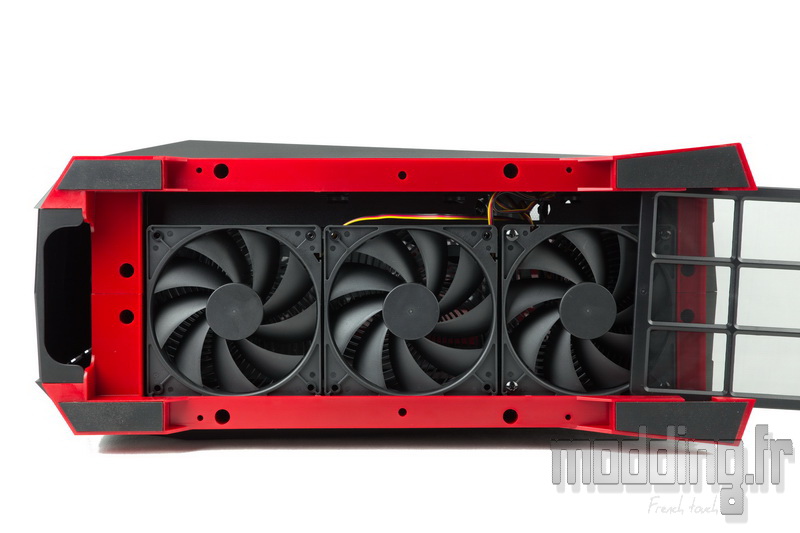

Une fois retiré, nous découvrons la présence de trois ventilateurs en 120 mm positionnés en aspiration.
Ils occupent toute la profondeur du châssis.
A l’avant du boitier, nous notons la présence d’une large ouverture qui permet d’apporter l’air extérieur à l’avant du châssis en complément des ouvertures situées sur la façade.
Elle facilite aussi la désolidarisation de la façade en y glissant la main.
Les structures rouges constituant la base du RVX01 intègrent de larges patins en caoutchouc pour amortir la transmission de vibration au sol et de caler le boitier sur ledit sol.

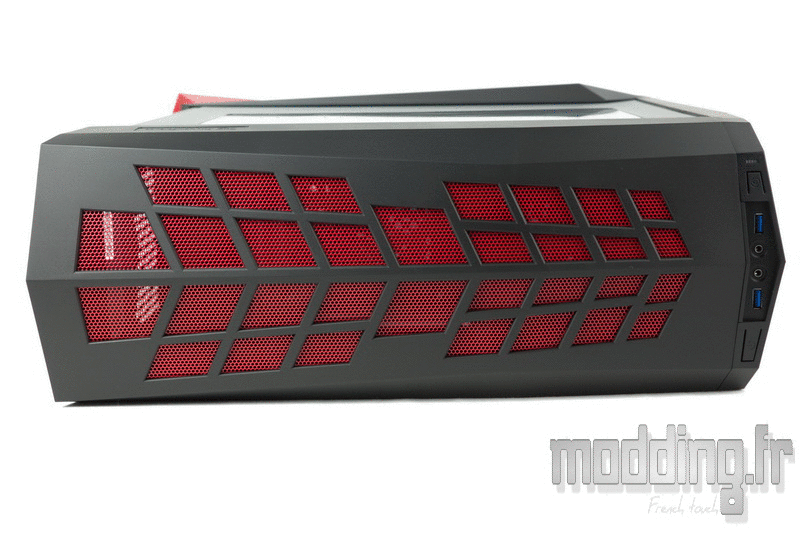

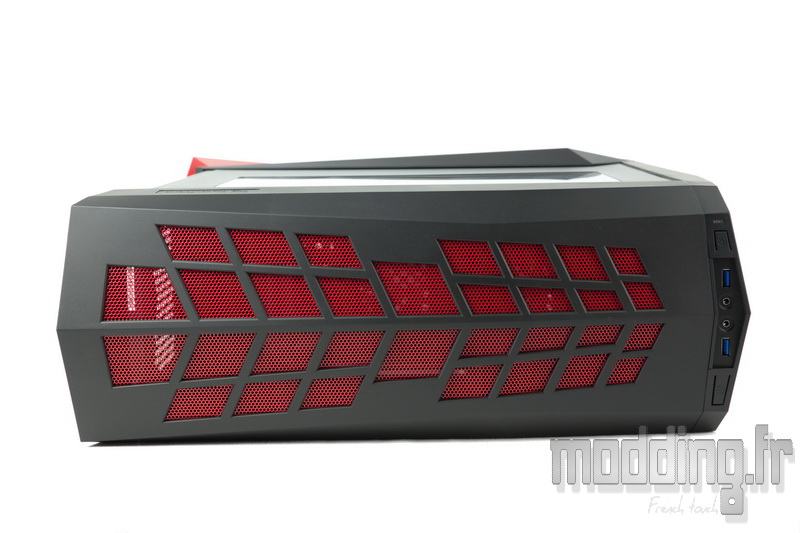

Le Top du boitier intègre une surface grillagée de type Mesh.
De couleur rouge, la grille adopte un design des plus original.
A l’avant, nous retrouvons le panneau des connectiques du boitier avec les prises audio, deux ports USB 3.0, le bouton Power intégrant sa Led, le bouton Reset et la Led d’activité disque.
On retire les deux vis à main pour libérer le Top.
On fait glisser ce dernier vers l’arrière du boitier.
Et on découvre ce qu’on a l’habitude de voir derrière le boitier qui est maintenant dessus…. de quoi perdre le Nord! à moins de se mettre face au Sud… auquel cas le Nord est derrière…
On rentre plus dans le détail en commençant par l’emplacement de l’alimentation.
Au milieu, nous avons l’emplacement de l’I/O Shield avec à ses cotés un emplacement pour ventilateur.
Enfin tout prés du panneau avant, nous avons les équerres PCI ajourées…
… alors, oui ajourées, mais malheureusement de type arrachable et jetable…
Une platine vient dissimuler la fixation externe des cartes filles.
Quand l’arrière passe au dessus…
Le dessous passe à l’arrière…
La droite à gauche ou inversement…
C’est que nous sommes en présence d’un Raven RVX01!
Nous distinguons trois points d’ancrage de chaque coté qui permettent de glisser le Top pour assurer sa fixation sur toute sa longueur.
Aux cotés des points d’ancrage extrêmes, nous avons des vis qui fixent les portes au châssis.
